Отраслевой стандарт ОСТ 39-091-79
"Установки подготовки нефтяного газа. Параметрические ряды"
(введен в действие приказом Министерства нефтяной промышленности от 20 июля 1979 г. N 360)

Срок введения установлен с 1 января 1980 г

Введен впервые

Содержание

1. Параметрический ряд производительностей и основные типы УПГ

2. Параметрические ряды основных ФТБ

3. Комплектность поставки УПГ

Приложение 1 Справочное

Приложение 2 Основные типы УПГ

Приложение 3 Термины обозначений ФТБ и других элементов схем УПГ

Приложение 4 Исходные данные для примеров вариантов комплектности поставки УПГ

Приложение 5 Установки подготовки нефтяного газа первой ступени сепарации нефти. Примеры вариантов комплектности поставки. Типы 1, 2

Приложение 6 Установки подготовки нефтяного газа концевых ступеней сепарации нефти. Примеры вариантов комплектности поставки. Типы 3, 4, 5

Настоящий стандарт распространяется на блочные промысловые установки подготовки нефтяного газа (УПГ) к транспорту до газоперерабатывающих заводов или местных потребителей при давлении, не превышающем давление первой ступени сепарации нефти.

Стандарт устанавливает параметрический ряд производительностей УПГ, а также номенклатуру и параметрические ряды функциональных технологических блоков (ФТБ) установок компримирования, низкотемпературной конденсации и осушки (абсорбционными методами) нефтяного газа.

1. Параметрический ряд производительностей и основные типы УПГ

1.1. Главный параметр УПГ - производительность в тысячах кубических метров газа в сутки по ГОСТ 2939-63.

1.2. Производительность УПГ должна выбираться из параметрического ряда УПГ, представленного в табл. 1.

Таблица 1

Производительность УПГ, тыс.м3/сут

12,5

16

20

25

31,5

40

50

63

80

100

125

160

200

250

315

400

500

630

800

1000

1250

-

Примечание. Жирной линией выделен предпочтительный диапазон параметрического ряда УПГ.

1.3. Частота повторяемости применения параметрического ряда УПГ при различных газовых факторах в пределах от 5 до 300 м3/т по параметрическому ряду производительностей установок подготовки нефти (УПН, ОСТ 39-061-78) приведена в справочном приложении 1.

1.4. УПГ должны соответствовать типам, приведенным в справочном приложении 2.

Примечание. Пунктиром обозначены ФТБ для дополнительных, возможных к применению, типов УПГ.

1.5. Термины обозначений ФТБ и других элементов типов УПГ должны соответствовать справочному приложению 3.

1.6. В типах 2 и 5 необходимость применения ФТБ Тогг, Тгкг и В должны решаться при конкретном проектировании в зависимости от состава поступающего газа и количества выделяющегося конденсата.

1.7. В типе 3, в случаях возможности подачи газа потребителю без охлаждения после компрессора, ФТБ Хвг и Ок исключаются.

1.8. Предельные значения величин основных технологических параметров УПГ принимаются по табл. 2.

Таблица 2

Наименование и единицы измерения

Значения величин

1. Температура газа, поступающего на УПГ (исполнения 1, 3, 4, 5), °С, не более

45*

2. Давление газа, поступающего на УПГ, МПа, не более

0,8

3. Давление газа после компрессора, МПа, не более

0,8

4. Температура охлаждения газа:

4.1. После испарителей Их для газов первой ступени сепарации нефти (исполнение 2), °С, не менее

минус 5

4.2. После испарителей Их для газов концевых ступеней сепарации нефти (исполнение 5), °С, не менее

минус 10

* При температуре более 45°С применяются варианты УПГ с дополнительными блоками охлаждения газа на входе.

2. Параметрические ряды основных ФТБ

2.1. Значения числовых величин главных параметров ФТБ должны соответствовать табл. 3.

2.2. Главными параметрами ФТБ УПГ являются:

2.2.1. Производительность, м3/мин (блок Кг)

2.2.2. Холодопроизводительность, Мкал/ч (блок Кх)

2.2.3. Производительность по газу, тыс. м3/сут (блок Ао)

2.2.4. Производительность по регенерированному гликолю, кг/ч (блок Р)

2.2.5. Площадь теплообмена аппарата, м2 (блоки Xвг, Xвх, Их, Тогг, Тгкг)

2.2.6. Диаметр аппарата, м (блоки СГ, ОК, МГ, МХ, Ож1, Ож2)

2.2.7. Объем аппарата, м3, (блоки Фр, В, Рл)

2.2.8. Производительность по жидкости, м3/ч (блоки НГК, Ншф, Нрг).

2.3. ФТБ УПГ для подготовки газов, содержащих сероводород, должны изготавливаться в антикоррозионном исполнении или в обычном исполнении с применением антикоррозионной защиты поверхностей, контактирующих с сероводородным газом.

2.4. Номенклатура и основные параметры вспомогательного оборудования УПГ (емкости различного назначения, комплектные трансформаторные подстанции, котельные, бытовые блок-боксы и пр.) выбираются при конкретном проектировании установок.

3. Комплектность поставки УПГ

3.1. Комплектность поставки УПГ по основным ФТБ устанавливается в каждом конкретном случае проектной организацией.

3.2. Примеры вариантов комплектности поставки основных ФТБ УПГ по исходным данным, указанным в справочном приложении 3, приведены в справочных приложениях 4 и 5 настоящего стандарта.

3.3. До начала серийного производства ФТБ типоразмеров, предусмотренных стандартом, допускается комплектование УПГ существующими (выпускаемыми заводами-изготовителями) ФТБ, в том числе и с параметрами, отличающимися от установленных настоящим стандартом.

Параметрические ряды основных ФТБ УПГ по главным параметрам

Таблица 3

Наименование ФТБ

Шифр ФТБ

Главные параметры ФТБ

Давление условное МПа (кгс/с2)

1. Блок компрессора газового

Кг

П=10

П=16

П=25

П=50

П=63

П=10

до 0,8*

(8)

2. Блок компрессора холодильного

Кх

QX=25

QX=50

QX=100

QX=200

QX=300

QX=400

до 1,2**

(12)

3. Елок абсорбера осушки

Ао

C=40

C=100

C=200

C=315

C=500

C=630

0,8

(8)

4. Блок регенерации гликоля

р

A=400

A=1200

A=2000

0,2

(2)

5. Блок холодильника воздушного, малопоточного

ХвГ, ХвХ

F=105

F=160

F=220

F=325

F=440

F=600

1,6

(16)

6. Блок холодильника воздушного, горизонтального

ХвГ, ХвХ

F=2500

F=5100

1,6

(16)

7. Блок испарителя хладагента

ИХ

F=43

F=86

F=146

F=268

F=440

F=665

1,6

(16)

8. Блок теплообменника кожухотрубчатого с V-образными трубами

ТОГГ, ТГКГ

F=14

F=28

F=55

F=86

F=225

F=383

1,6

(16)

9. Блок газосепаратора

Сг

Д=0,6

Д=0,8

Д=1,2

Д=1,6

Д=2,2

0,8

(8)

10. Блок трехфазного разделителя

ФР

V=2,5

V=5,0

V=10,0

V=16,0

V=25,0

V=50,0

V=80,0

0,8

(8)

11. Блок выветривателя газового конденсата

В

V=2,5

V=5,0

V=10,0

V=16,0

V=25,0

V=50,0

0,8

12. Блок отделителя газового конденсата

ОК

Д=0,4

Д=0,6

Д=0,8

Д=1,2

Д=1,6

0,8

(8)

13. Блок маслоотделителя (для газа)

МГ

Д=0,8

Д=1,2

Д=1,6

Д=2,2

Д=2,6

0,8

(8)

14. Блок маслоотделителя (для хладагента)

МХ

Д=0,3

Д=0,4

Д=0,7

Д=1,2

1,6

(16)

15. Блок ресивера линейного

РЛ

V=0,8

V=2,5

V=3,2

V=5,0

1,6

(16)

16. Блок отделителя жидкого хладагента

Ож1, Ож2

Д=0,4

Д=0,6

Д=0,8

Д=1,2

Д=1,8

1,6

(16)

17. Блок насоса газового конденсата (широкой фракции)

НГКшф)

В=3

В=8

В=20

В=45

В=90

1,6

Н до 32

Н до 53

Н до 88

Н до 90

Н до 85

(16)

18. Блок насоса регенерированного гликоля

НРГ

В=0,4 Н до 32

В=2,5 Н до 32

1,0

(10)

* Для компрессоров газовых дано давление нагнетания.

** Для компрессоров холодильных дана разность давлений на поршень (нагнетания и всасывания).

ПРИМЕЧАНИЯ:

1. Условные обозначения главных параметров и их единиц:

П - производительность компрессора по условиям всасывания, м3/мин;

Qx - холодопроизводительность, Мкал/ч;

С - производительность по газу, тыс. м3/сут;

А - производительность по регенерированному гликолю, кг/ч:

F - площадь теплообмена, м2;

Д - диаметр, м;

V- объем, м3;

В - производительность насоса, м3/ч;

Н - напор, м.

2. Штриховкой выделены ФТБ, подлежащие разработке и изготовлению на ближайшую перспективу.

Приложение 1

Справочное

Параметрические ряды

УПН (т/сут)

УПГ (тыс. м3/сут.) при различных газовых факторах м3

5

10

20

30

40

50

60

70

80

90

100

120

140

160

180

200

250

300

400

-

-

-

12,5

16

20

25

31,5

31,5

40

40

50

63

63

80

80

100

125

500

-

-

-

16

20

25

31,5

40

40

50

50

63

80

80

100

100

125

160

630

-

-

12,5

20

25

31,5

40

50

50

63

63

80

100

100

125

125

160

200

800

-

-

16

25

31,5

40

50

63

63

80

80

100

125

125

160

160

200

250

1000

-

-

20

31,5

40

50

63

80

80

100

100

125

160

160

200

200

250

315

1250

-

12,5

25

40

50

63

80

100

100

125

125

160

200

200

250

250

315

400

1600

-

16

31,5

50

63

80

100

125

125

160

160

200

250

250

315

315

400

500

2000

-

20

40

63

80

100

125

160

160

200

200

250

315

315

400

400

500

630

2500

12,5

25

50

80

100

125

160

200

200

250

250

315

400

400

500

500

630

800

3150

16

31,5

63

100

125

160

200

250

250

315

315

400

500

500

630

630

800

1000

4000

20

40

80

125

160

200

250

315

315

400

400

500

630

630

800

800

1000

1250

5000

25

50

100

160

200

250

315

400

400

500

500

630

800

800

1000

1000

1250

-

6300

31,5

63

125

200

250

315

400

500

500

630

630

800

1000

1000

1250

1250

-

-

8000

40

80

160

250

315

400

500

630

630

800

800

1000

1250

1250

-

-

-

-

10000

50

100

200

315

400

500

630

800

800

1000

1000

1250

-

-

-

-

-

-

12500

63

125

250

400

500

630

800

1000

1000

1250

1250

-

-

-

-

-

-

-

16000

80

160

315

500

630

800

1000

1250

1250

-

-

-

-

-

-

-

-

-

20000

100

200

400

630

800

1000

1250

-

-

-

-

-

-

-

-

-

-

-

Приложение 2

Справочное

Основные типы УПГ

Установки подготовки нефтяного газа.
Тип 1. (Для газов первой ступени сепарации)

Черт. 1. Тип 1. (Для газов первой ступени сепарации)

Установки подготовки нефтяного газа.
Тип 2. (Для газов первой ступени сепарации)

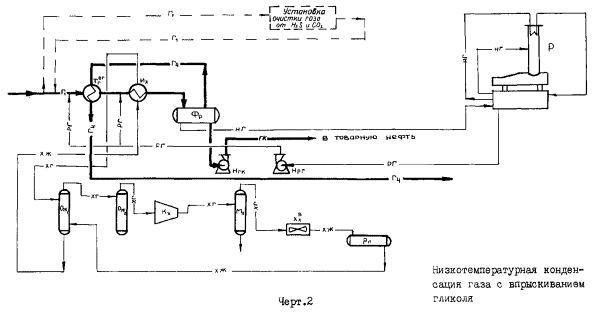

Черт. 2. Тип 2. (Для газов первой ступени сепарации)

Установки подготовки нефтяного газа.
Тип 3. (Для газов концевых ступеней сепарации)

Черт. 3. Тип 3. (Для газов концевых ступеней сепарации)

Установки подготовки нефтяного газа.
Тип 4. (Для газов концевых ступеней сепарации)

Черт. 4. Тип 4. (Для газов концевых ступеней сепарации)

Установки подготовки нефтяного газа.
Тип 5. (Для газов концевых ступеней сепарации)

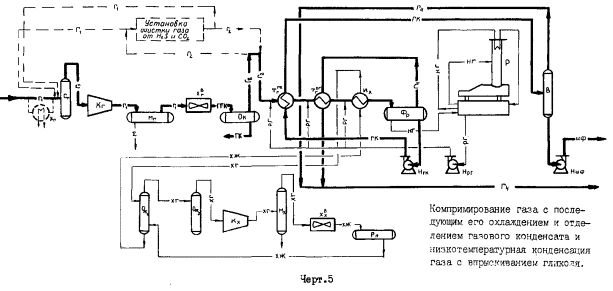

Черт. 5. Тип 5. (Для газов концевых ступеней сепарации)

Приложение 3

Справочное

Термины обозначений ФТБ и других элементов схем УПГ

Наименование

Шифр

1. Основное блочное автоматизированное оборудование

1.1.

Блок компрессора газового

Кг

1.2.

Блок компрессора холодильного

Кх

1.3.

Блок абсорбера осушки

Ао

1.4.

Блок регенерации гликоля

Р

1.5.

Блок холодильника воздушного для газа

Хвг

1.6.

Блок холодильника воздушного для хладагента

Хвх

1.7.

Блок испарителя хладагента

Их

1.8.

Блок теплообменника газа и газового конденсата

Тгкг

1.9.

Блок теплообменника сырого и отбензиненного газа

Тогг

1.10

Блок газосепаратора

Сг

1.11

Блок трехфазного разделителя

Фр

1.12

Блок выветривателя газового конденсата

В

1.13

Блок отделителя газового конденсата

Ок

1.14

Блок маслоотделителя газа

Мг

1.15

Блок маслоотделителя хладагента

Мх

1.16

Блок ресивера линейного

Рл

1.17

Блок отделителя жидкого хладагента

Ож1, Ож2

Приложение 4

Справочное

Исходные данные для примеров вариантов комплектности поставки УПГ

Номенклатура и единицы измерения

Значения величин

газы первой ступени сепарации

газы концевых ступеней сепарации

1. Газ на УПГ:





1.1. Углеводородный состав, % молекулярный:





углекислый газ

2,25

0,5

азот

5,13

-

метан

73,32

37,5

этан

7,14

19,7

пропан

7,90

23,0

изо-бутан

1,28

4,1

п-бутан

1,88

10,5

изо-пентан

0,36

-

п-пентан

0,36

2,0

гексан+высшие

0,38

2,7

1.2. Температура, °С

40

40

1.3. Давление, МПа

0,6

0,1

1.4. Содержание С(З+В),г/ м3

275

1000

2. Давление газа после компрессора, МПа

-

0,6

3. Температура охлаждения газа:





3.1. После холодильников Хвг, °С

-

40

3.2. После испарителей Их, °С

минус 5

минус 10

4. Количество выделившегося газового конденсата, % весовой

1,34

42,7

5. Количество широкой фракции, % весовой

-

37,0

6. Хладагент

аммиак

Приложение 5

Справочное

Установки подготовки нефтяного газа первой ступени сепарации нефти. Примеры вариантов комплектности поставки. Типы 1, 2

Шифр ФТБ

Производительность установок тыс. нм3/сут

Давление условное МПа

Типы

1

2

3

4

5

6

7

8



100

125

160

200

250

315

400

500

1

2

ТОГг

3

2

2

2

2

2

3

4

1,6

-

+

F = 86

F = 225

F = 383







ИX

1

1

1

1

1

1

1

1

1,6

-

+

F = 86



F = 146

F = 268

F = 440







фр

1

1

1

1

1

1

1

1

0,8

-

+

V = 10,0

V = 16,0

V = 25,0

V =50,0







Ож1

1

1

1

1

1

1

1

1

1,6

-

+

Д = 0,4

Д = 0,6







Ож2

1

1

1

1

1

1

1

1

1,6

-

+

Д = 0,4

Д = 0,6







КX

1

1

1

1

1

1

1



до 1,2*

-

+

QX = 25

QX = 50

QX = 100

QX = 200







МX

1

1

1

1

1

1

1

1

1,6

-

+

Д = 0,3

Д = 0,4







XВX

1

1

1

1

1

1

1

2

1,6

-

+

F = 105

F = 220

F = 440







рл

1

1

1

1

1

1

1

1

1,6

-

+

V = 0,8







Ао

1

1

1

1

1

1

1

1

0,8

+

-

С = 100

С = 200

С = 315

С = 500







Р

1

1

1

1

1

1

1

1

0,2

+

+

А = 400

А = 1200

А = 2000







Нрд

1

1

1

1

1

1

1

1

1,0

+

+

В = 0,4

Н до 100



В = 2,5





Н до 100











нгк

1

1

1

1

1

1

1

1

1,6

-

+





В = 3,0



Н до 32









* Для компрессоров холодильных дана разность давлений на поршень.

Примечания:

1. В таблице дробью представлено: в числителе - оптимальное количество ФТБ в УПГ (без учета резерва); в знаменателе - главные параметры ФТБ: Г - площадь теплообмена, м2; V - объем, м3; Д - диаметр, м; QХ - холодопроизводительность, Мкал/ч; С - производительность по газу, тыс. м3/сут; А - производительность по регенерированному гликолю, кг/ч; В - производительность насоса, м3/ч; Н - напор, м.

2. Знак + определяет принадлежность ФТБ соответствующему типу УПС

3. Расшифровка типов УПГ представлена в справочном приложении 2.

Приложение 6

Справочное

Установки подготовки нефтяного газа концевых ступеней сепарации нефти. Примеры вариантов комплектности поставки. Типы 3, 4, 5

Шифр ФТБ

Производительность установок тыс. нм3/сут

Давление условное МПа

Типы

1

2

3

4

5

6

7

8

100

125

160

200

250

315

400

500

3

4

5

Сг

1

1

1

1

1

1

2

2

0,8

+

+

+

Д = 1,2

Д = 1,6

Д = 2,2

Кг

1

1

2

2

2

3

3

4

до 0,8*

+

+

+

П = 100

Мг

1

1

1

1

1

2

2

2

0,8

+

+

+

Д = 1,6

Д = 2,2

Д = 2,6

Xвг

2

2

2

3

4

4

5

7

1,6

+

+

+

F = 325

F = 600

Ок

1

1

1

1

1

1

1

1

1,0

+

+

+

Д = 0,6

Д = 0,8

Д = 1,2

Тгкг

2

2

3

2

2

2

2

2

1,6

-

-

+

F = 86

F = 225

F = 383

Тогг

2

2

2

2

2

2

2

2

1,6

-

-

+

F = 28

F = 55

F = 86

F = 225

ИX

1

1

1

1

1

1

1

2

1,6

-

-

+

F = 146

F = 268

F = 440

F = 665

фр

1

1

1

1

1

1

1

1

0,8

-

-

+

V = 10,0

V = 16,0

V = 25,0

V = 50,0

В

1

1

1

1

1

1

1

1

0,8

-

-

+

V = 10,0

V = 16,0

V = 25,0

V = 50,0

Ож1

1

1

1

1

1

1

1

1

1,6

-

-

+

Д = 0,8

Д = 1,2

Д = 1,8

Ож2

1

1

1

1

1

1

1

1

1,6

-

-

+

Д = 0,8

Д = 1,2

Д = 1,8

КX

1

2

2

2

3

3

4

5

до 1,2

-

-

+

Qx =400

МX

1

1

1

1

1

1

1

1

1,6

-

-

+

Д = 0,7

Д = 1,2

ХвХ

4

1

1

1

1

1

2

2

1,6

-

-

+

F = 440

F = 2500

F = 5100

Рл

1

1

1

1

1

1

1

1

1,6

-

-

+

V = 2,5

V = 3,2

V = 5,0

Ао

1

1

1

1

1

1

1

1

0,8

-

+

-

С = 100

С = 200

С = 315

С = 500

Р

1

1

1

1

1

1

1

1

0,2

-

+

+

А = 400

А = 1200

А = 2000

Нрг

1

1

1

1

1

1

1

1

1,0

-

+

+

В = 2,5

Н до 100

Нгк

1

1

1

1

1

1

1

1

1,6

-

-

+

В = 8

Н до 53

В = 20 Н до 88

В = 45 Н до 90

Ншф

1

1

1

1

1

1

1

1

1,6

-

-

+

В = 8

Н до 53

В = 20 Н до 88

В = 45 Н до 90

______________________________

* Для компрессоров газовых дано давление нагнетания.

** Для компрессоров холодильных дана разность давлений на поршень.

Примечания:

1. В таблице дробью представлено: в числителе - оптимальное количество ФТБ в УПГ (без учета резерва); в знаменателе - главные параметры ФТБ: Д - диаметр, м; П - производительность компрессора по условиям всасывания, м3/мин; F - площадь теплообмена, м2; V - объем, м3; Qх - холодопроизводительность, Мкал/ч; С - производительность по газу, тыс. м3/сут; А - производительность по регенерированному гликолю, кг/ч; В - производительность насоса, м3/ч; Н - напор, м.

2. Знак + определяет принадлежность ФТБ соответствующему типу УПГ.

3. Расшифровка типов УПГ представлена в справочном приложении 2.



:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
