Федеральная служба
по экологическому, технологическому и атомному надзору

РУКОВОДСТВА ПО БЕЗОПАСНОСТИ

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ ПРИ ТРАНСПОРТИРОВАНИИ РАДИОАКТИВНЫХ МАТЕРИАЛОВ

(Справочный материал к Правилам безопасности при транспортировании радиоактивных материалов, НП-053-04)

РБ-039-07

Введено в действие
с 3 декабря 2007 г.

Москва 2007

Содержание

Положения настоящего руководства по безопасности (далее - Руководство) разъясняют требования безопасности, сформулированные в Правилах безопасности при транспортировании радиоактивных материалов (НП-053-04), а также дают рекомендации по способам выполнения этих требований. Настоящее Руководство является российским аналогом документа "Справочный материал к правилам МАГАТЭ по безопасной перевозке радиоактивных материалов. Руководство по безопасности", № TS-G-1.1 (далее - TS-G-1.1), изданного МАГАТЭ в Серии норм по безопасности в качестве руководства по безопасности. Основные положения настоящего Руководства аналогичны положениям этого документа МАГАТЭ, так как в НП-053-04 в основном приняты те же подходы и требования, что и в документе МАГАТЭ "Правила безопасной перевозки радиоактивных материалов. Издание 1996. № ST-1" (далее - Правила МАГАТЭ-96). В случаях расхождения требований НП-053-04 и Правил МАГАТЭ-96 в документе даются пояснения причин такого расхождения и обоснование российских требований. В настоящем Руководстве, по аналогии с TS-G-1.1 нумерация пунктов соответствует нумерации пунктов НП-053-04. В конце каждого номера добавлена буква "С", от первой буквы названия документа - "Справочный", поэтому пункты руководства могут рассматриваться как справки к соответствующим пунктам НП-053-04. Например, номер пункта с обозначением 2.3.4-С1 дает пояснения (справку 1) по п. 2.3.4 НП-053-04, а номер 2.3.4-С2 - справку 2 по этому же пункту НП-053-04. Для удобства пользователей НП-053-04, настоящего Руководства, Правил МАГАТЭ-96 и TS-G-1.1 в настоящем Руководстве приведены номера соответствующих (по мере применимости и соответствия) пунктов Правил МАГАТЭ-96 и TS-G-1.1. Таблица соответствия пунктов НП-053-04 и Правил МАГАТЭ-96 приведена в Приложении VII, а таблица обратного соответствия - в Приложении VIII к настоящему Руководству. Многие пункты (справки) настоящего Руководства взяты с небольшими редакционными корректировками или без них из TS-G-1.1. В этом случае в конце пункта в скобках дается указание на TS-G-1.1 и соответствующий пункт. Например, в конце справки 4-С2 указано (п. 227.1 TS-G-1.1). Это означает, что содержание справки 4-С2 полностью или с небольшими редакционными корректировками, или дополнениями для связи с настоящим Руководством соответствует п. 227.1 МАГАТЭ TS-G-1.1. При использовании приложений из TS-G-1.1 с редакционными корректировками или без в качестве приложений к настоящему Руководству ссылка дается после заголовка приложения. В пунктах МАГАТЭ TS-G-1.1 часто даются ссылки на Правила, имея в виду Правила МАГАТЭ-96. При использовании этих пунктов в настоящем Руководстве под "Правилами", если специально не оговорено, понимаются и Правила МАГАТЭ-96, и НП-053-04. В заимствованных из TS-G-1.1 приложениях, по мере возможности (но не в ущерб содержанию), удалялись ссылки на библиографические источники, однако нумерация ссылок оригинала сохранялась. При наличии источников, переведенных на русский язык, название документа также представлено и на русском языке.

Выпускается впервые.^*

^*Разработано в Институте проблем безопасного развития атомной энергетики Российской академии наук (ИБРАЭ РАН) с участием специалистов Росатома и Ростехнадзора: Ершова В.Н., Тебина В.Ф., Уланова С.А., Кислова А.И., Колесникова А.С., Андросюка В.Н., Попова С.А.

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

В настоящем Руководстве приняты следующие сокращения, используемые в НП-053-04, а также дополнительные сокращения.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ПРИНЯТЫЕ В НП-053-04

Общие пояснения

Принятые в НП-053-04 термины и определения соответствуют аналогичным терминам и определениям НРБ-99 [1], ОСПОРБ-99 [2], других федеральных норм и правил, а также Правил МАГАТЭ-96. В некоторых случаях, при наличии в указанных документах различных определений одних и тех же терминов, в настоящем Руководстве дается дополнительное пояснение причин принятия данного определения. Пояснения приводятся также при отклонении принятых в настоящем Руководстве определений от определений, принятых в других документах.

Пояснения к терминам и определениям

1. А₁

1-С1. Определение соответствует Правилам МАГАТЭ-96, п. 201.

1-С2. Термины А₁ и А₂ используются в Правилах для различных целей, в том числе для определения допустимой активности радиоактивного содержимого упаковок типа А, освобожденных упаковок, промышленных упаковок и упаковок типа B(U) для воздушных перевозок, определения допустимой потери активности из упаковок типа В и типа С, допустимого выщелачивания РМОВ и материалов НУА и др. Конкретные пояснения по применению терминов А₁ и А₂ даются в соответствующих пунктах настоящего Руководства. Общие пояснения по концепции использования системы значений А₁ и А₂, а также расчетам их конкретных значений для различных радионуклидов приведены в приложении I настоящего Руководства.

2. А₂

2-С1. См. пп. 1-С1 и 1-С2.

3. Активность

3-С1. Определение соответствует НРБ-99 [1] и международным Основным нормам безопасности [3].

4. Альфа-излучатели низкой активности

4-С1. Определение соответствует Правилам МАГАТЭ-96, п. 227.

4-С2. Определение альфа-излучателей низкой токсичности основано на удельной активности радионуклида (или радионуклида в состоянии, в котором он перевозится). Для нуклидов с очень низкой удельной активностью необосновано, из-за их объема, ожидать, что их попадание в организм приведет к дозам облучения, приближающимся к предельным. Такие нуклиды, как U-235, U-238 и Th-232, имеют удельную активность на 4-8 порядков ниже, чем Ри-238 или Ри-239 (4×10³ - 8×10⁴ Бк/г по сравнению с 2×10⁹ - 6×10¹¹ Бк/г). Хотя Th-228 и Th-230 имеют удельную активность, сравнимую по величине с Ри-238 и Ри-239, разрешается их относить к "альфа-излучателям низкой токсичности" только тогда когда они содержатся в рудах и физических и химических концентратах, что само по себе обеспечивает требуемую низкую концентрацию активности (п. 227.1 TS-G-1.1).

5. Делящиеся материалы

5-С1. Определение соответствует Правилам МАГАТЭ-96, п. 222.

5-С2. Цепочка деления поддерживается нейтронами. Поскольку цепная реакция зависит от поведения нейтронов, делящиеся материалы упаковываются и транспортируются в соответствии с требованиями, назначение которых - обеспечивать подкритичность и, таким образом, безопасность по критичности при перевозке. В Правилах термин "делящиеся материалы" время от времени используется то к делящимся радионуклидам, то по отношению к материалам, содержащим такие радионуклиды. Пользователи Правил должны быть внимательны по отношению к контексту, в котором используется термин "делящиеся материалы" (п. 222.1 TS-G-1.1).

5-С3. В большинстве случаев радионуклиды способны к делению, но многие из них делятся с трудом и только при наличии специального оборудования и особых условий. Отличительная особенность делящихся нуклидов, вытекающая из их определения, - способность их к СЦР под воздействием тепловых нейтронов (энергия нейтронов менее ~0,3 эВ) при условии накопления достаточной массы. Никаких других специальных действий, механизмов или условий не требуется. Например, Ри-238 не причисляется более к ним, потому, что, хотя он и способен поддерживать цепную реакцию деления на быстрых нейтронах в специальных лабораторных условиях, в той форме, в которой он транспортируется, но он не обладает такими свойствами. Ни при каких обстоятельствах Ри-238 не может поддерживать СЦР на тепловых нейтронах. Скорее он "делимый", чем "делящийся" (п. 222.2 TS-G-1.1).

5-C4. Как отмечено в п. 5-СЗ, основной принцип, использованный в Правилах при выборе нуклидов, определенных как делящийся материал, основан на легком аккумулировании достаточной массы для потенциальной критичности. Другие актиниды, имеющие возможность создать критичность, обсуждаются в ANSI/ANS-8.15-1981 [4], где представлены предельные подкритические массы для изолированных Np-237, Pu-238, Pu-240, Pu-242, Am-241, Am-242m, Am-243, Cm-243, Cm-244, Cm-245, Cm-247, Cf-249 и Cf-251. Предсказанные предельные значения подкритических масс находятся в диапазоне от нескольких граммов для Cf-251 до десятков килограммов. Отсутствие результатов критических экспериментов ограничивает знания о поведении этих нуклидов в условиях различных замедлителей и отражателей. Неопределенность данных о сечениях для многих из этих нуклидов требует, чтобы достаточное внимание (и соответствующий запас подкритичности) были обеспечены в рамках тех операций, в которых может участвовать достаточное количество этих нуклидов (или оно может быть получено при распаде до или в процессе перевозки). Рекомендации компетентного органа о необходимости и средствах выполнения оценки безопасности по критичности можно найти в требованиях, изложенных в пп. 671-682 Правил МАГАТЭ-96 для случаев, когда могут перевозиться значительные количества этих материалов (п. 222.3 TS-G-1.1).

6. Индекс безопасности по критичности (ИБК)

6-C1. Определение соответствует Правилам МАГАТЭ-96, п. 218.

6-C2. ИБК представляет собой новый термин, впервые введенный в Правила МАГАТЭ (и в НП-053-04). В изданиях Правил МАГАТЭ 1975 и 1985 годов (так же, как в ПБТРВ-73 и ОПБЗ-83) термин "транспортный индекс" использовался как для радиационного контроля, так и для контроля безопасности по критичности упаковок, содержащих делящиеся материалы. В этих изданиях Правил ТИ определялся как единое число, применяемое одновременно при рассмотрении вопросов радиационной безопасности и безопасности по критичности. Поскольку средства эксплуатационного контроля, необходимые для радиационной защиты и безопасности по критичности, существенно независимы, то настоящее издание Правил отделило ИБК от ТИ, который теперь определяется только из целей радиологического контроля (см. п. 243 Правил МАГАТЭ-96 и термин 33 НП-053-04). Такое разделение на два индекса дает ясное понимание основы эксплуатационного контроля упаковок с делящимися материалами и исключает потенциальные ненужные ограничения, вызванные использованием одного индекса. Однако при таком новом контроле необходимо быть осторожным, чтобы не спутать "новый ТИ" и "старый ТИ", используемый в предыдущем издании Правил. Осведомленность об этих изменениях необходима для обеспечения правильного использования этикеток для безопасности по критичности (см. пп. 544 и 545 Правил МАГАТЭ-96) и контроля критичности упаковок, транспортных пакетов и грузовых контейнеров, содержащих делящиеся материалы с использованием вновь введенного ИБК (п. 218.1 TS-G-1.1).

6-C3. ИБК представляет собой число, используемое для контроля безопасности по критичности при перевозке делящихся материалов и получаемое путем деления числа 50 на число N (см. п. 528 Правил МАГАТЭ-96 и п. 5.3.5 НП-053-04). Накопление упаковок, содержащих делящиеся материалы, требует контроля за отдельными грузами, транспортными средствами, грузовыми контейнерами и транспортными пакетами (см. пп. 566.d), 567 Правил МАГАТЭ-96), и при транзитном хранении (см. пп. 568, 569 Правил МАГАТЭ-96 и пп. 5.7.3 и 5.7.4 НП-053-04). Для осуществления такого контроля необходимо, чтобы ИБК был указан на этикетке (см. пп. 544 и 545 Правил МАГАТЭ-96), специально предусмотренной для индикации наличия делящихся материалов в упаковках, транспортных пакетах и грузовых контейнерах, содержимое которых состоит из делящихся материалов, не освобожденных из сферы действия требований согласно п. 672 Правил МАГАТЭ-96 и п. 2.12.2 НП-053-04 (п. 218.2 TS-G-1.1).

7. Исключительное использование

7-С1. Определение соответствует Правилам МАГАТЭ-96, п. 221.

7-С2. Выполнение начальных, промежуточных и окончательных операций по погрузке и выгрузке по указаниям грузоотправителей или грузополучателей означает либо непосредственные указания представителей грузоотправителя (грузополучателя), либо их соответствующие инструкции.

7-С3. Специфика исключительного использования, согласно определению, состоит, во-первых, в том, что перевозку должен осуществлять один грузоотправитель, который посредством достигнутых договоренностей с перевозчиком должен иметь право на единоличное использование транспортного средства или большого грузового контейнера, и, во-вторых, все начальные, промежуточные и конечные погрузочные и разгрузочные операции с грузом проводятся в строгом соответствии с указаниями грузоотправителя или грузополучателя (п. 221.1 TS-G-1.1).

7-С4. Поскольку, обычно в рамках исключительного использования отсутствуют транзитные операции с грузом, некоторые из требований, применяемых к обычным перевозкам, могут быть ослаблены. Ввиду дополнительного контроля, который практикуемого для партий груза при исключительном использовании, к ним следует применять особые положения, которые разрешают:

- использование промышленных упаковок пониженной прочности для материалов с НУА;

- перевозку упаковок, уровень излучения на поверхности которых превышает 2 мЗв/час (но не более 10 мЗв/ч), либо ТИ которых больше 10;

- в ряде случаев - увеличение в 2 раза общего числа ИБК для упаковок с делящимися материалами.

Многие грузоотправители находят целесообразным добиться необходимой договоренности с перевозчиком для выполнения перевозки в условиях исключительного использования, чтобы грузоотправитель мог воспользоваться одним или несколькими из указанных выше положений (п. 218.2 TS-G-1.1).

7-С5. Для случаев с упакованными материалами с НУА в Правилах принимаются во внимание контролируемые условия погрузки и разгрузки, которые возможны при перевозке в условиях исключительного использования. Дополнительные меры контроля, применяемые при исключительном использовании должны приниматься в соответствии с инструкциями, подготовленными грузоотправителем или грузополучателем или (оба имеют полную информацию о грузе и о его потенциальной опасности) позволяющими некоторое ослабление прочности упаковки. В связи с тем, что неконтролируемое обращение с упаковками отсутствует в случаях исключительного использования, консерватизм, налагаемый в требованиях к обращению с обычными упаковками с материалами с НУА, снижен, однако эквивалентные уровни безопасности поддерживаются.

7-С6. Упаковки, с которыми возможно обращение в ходе перевозки, должны обязательно иметь допустимые уровни излучения, ограниченные для защиты работников, выполняющих операции с ними. Применение условий исключительного использования и контроль за обращением с упаковками в ходе перевозки обеспечивают уверенность в том, что предприняты необходимые меры радиационной защиты. Путем введения ограничений и пределов для допустимых уровней излучения вокруг транспортного средства допустимый уровень излучения для упаковки может быть увеличен без существенного увеличения риска.

7-С7. Поскольку в случае исключительного использования меры контроля эффективно предотвращают несанкционированное добавление РМ к партии груза и обеспечивают высокий уровень контроля за грузом со стороны грузоотправителя, в Правилах сделаны некоторые послабления, чтобы разрешить повышенное количество упаковок с делящимися материалами по сравнению с обычными грузами.

7-С8. Для исключительного использования транспортного средства или большого грузового контейнера определяющим фактором служит требование единоличного использования и требование единоличного контроля. Несмотря на то, что транспортное средство может быть использовано для перевозки только РМ, это не может быть автоматически квалифицировано как исключительное использование. Чтобы соответствовать определению исключительного использования, вся партия груза должна исходить от одного грузоотправителя или контролироваться одним грузоотправителем. Такой подход исключает практику накопления перевозчиком грузов от разных грузоотправителей на одном транспортном средстве. Даже в случае объединения перевозчиком многочисленных грузов на одном транспортном средстве это не будет исключительным использованием, так как вовлечен более чем один грузоотправитель. Однако это не препятствует квалифицированному перевозчику или грузополучателю, который объединяет перевозки более чем от одного источника, должным образом принять на себя ответственность грузоотправителя этих перевозок и быть назначенным таковым.

8. Категория

8-С1. В Правилах МАГАТЭ-96 не дается определения понятия "категория", хотя это понятие используется там полностью в том же самом значении.

9. Контейнер средней грузоподъемности для массовых грузов (КСГМГ)

9-С1. Определение соответствует Правилам МАГАТЭ-96, п. 224.

9-С2. Информация об использовании КСГМГ до настоящего времени отсутствует.

10. Максимальное нормальное рабочее давление (МНРД)

10-C1. Определение соответствует Правилам МАГАТЭ-96, п. 228.

10-C2. МНРД представляет собой разность между максимальным внутренним давлением в системе герметизации ТУК и средним атмосферным давлением на уровне моря для условий, которые определены ниже (п. 228.1 TS-G-1.1).

10-C3. Условия, внешней среды, которые следует использовать для определения МНРД упаковки, определены в пп. 653 и 654 Правил МАГАТЭ-96 (п. 2.9.11 НП-053-04) или для случая воздушного транспорта в п. 618 Правил МАГАТЭ-96 (п. 2.4.11 НП-053-04). Другие условия, которые нужно учитывать при определении МНРД, состоят в том, что упаковка предполагается необслуживаемой в течение одного года и подвергается воздействию максимальных внутренних тепловых нагрузок (п. 228.2 TS-G-1.1).

10-C4. Период длительностью один год превышает предполагаемое время перевозки упаковки, содержащей РМ, обеспечивая тем самым существенный запас безопасности для проведения транспортных операций, даже в случае потери упаковки при перевозке. Длительность равная одному году, произвольная, но такой период был согласован как верхний предел для времени, в течение которого упаковка может оставаться не обслуживаемой при транзите. Поскольку принято, что упаковка не обслуживается в течение одного года, следует принимать во внимание все химические и физические изменения с упаковкой или с ее содержимым, которые являются изменяющимися по своей природе и могут приводить к существенному повышению внутреннего давления в системе герметизации. Среди изменяющихся условий, которые должны приниматься во внимание, следует учитывать изменение в способности рассеивания тепла, газообразование вследствие радиолиза, коррозию, химические реакции, выход газа из-под оболочек топлива или других капсульных элементов в систему герметизации. Некоторые изменяющиеся условия могут приводить к снижению МНРД (например, снижение давления вследствие уменьшения выделения тепла благодаря радиоактивному распаду содержимого). Такие условия могут приниматься во внимание в случае их адекватного обоснования (п. 228.3 TS-G-1.1).

11. Материал с низкой удельной активностью (материал НУА)

11-С1. Определение соответствует Правилам МАГАТЭ-96, п. 226.

11-С2. Понятие "материал НУА" впервые введено в российские правила безопасности при транспортировании РМ.

11-С3. Общая цель введения понятия и классификации материалов НУА заключается в обеспечении возможности использования промышленных упаковок, к которым предъявляются менее жесткие требования, чем к упаковкам типа А, для перевозки РМ активностью более А₂. При этом уровень безопасности не становится ниже вследствие установления особых требований к физико-химическим и другим свойствам материалов НУА (средняя удельная активность, способность к рассеянию), ограничивающим их радиологическое воздействие при аварии.

11-С4. Причиной для введения категории материалов с НУА в Правила МАГАТЭ было существование определенных твердых материалов со столь низкой удельной активностью, что крайне маловероятно, чтобы при обстоятельствах, возникающих при перевозке, значительное количество этих материалов попало в тело человека, вызвав повышенную радиационную опасность. Урановые и ториевые руды, их физические и химические концентраты представляют собой материалы, относящиеся к указанной категории. Эта концепция была расширена для включения других твердых материалов на основе модели, которая предполагает крайне маловероятным нахождение человека в пыльной атмосфере столь долго, чтобы вдохнуть более чем 10 мг материала. Если удельная активность материала такова, что поглощенная масса эквивалентна поглощенной активности предполагаемой для человека, вовлеченного в среднюю аварию с упаковкой типа А, а именно 10^-6 А₂, то считается, что этот материал при перевозке не будет представлять опасность больше, чем опасность при перевозке упаковки типа А. Это дает предельное значение 10^-4 А₂/г для материалов с НУА (п. 226.1 TS-G-1.1).

11-С5. В Правилах учтена возможность перевозки твердых материалов НУА без какого-либо упаковочного комплекта. Вопрос возникал относительно бетонных блоков (с активностью по всей массе), облученных объектов и объектов с фиксированным загрязнением. Если удельная активность относительно низкая и активность остается внутри или фиксируется на поверхности материала НУА, то его можно рассматривать как упаковку. С целью обеспечения соответствия и безопасности, пределы излучения на поверхности неупакованных материалов НУА не должны превышать пределы, установленные для упакованных материалов. Поэтому было установлено, что в случае превышения уровней излучения на поверхности неупакованных материалов НУА, допустимых для упаковок (2 мЗв/ч для неисключительного использования и 10 мЗв/ч для исключительного использования), объект должен быть упакован в промышленную упаковку, которая обеспечивает защиту при обычной перевозке. Аналогичные аргументы принимались при установлении пределов для загрязненных поверхностей неупакованных ОПРЗ (п. 226.2 TS-G-1.1).

11-С6. Преамбула к определению материалов с НУА не содержит значения предельного уровня излучения для незащищенного материала 10мЗв/ч на расстоянии 3 м (см. п. 521 Правил МАГАТЭ-96 и п. 5.6.1 НП-053-04), поскольку это в значительно большей степени свойство количества материала, помещенного в отдельную упаковку, чем свойство самого материала (хотя в случае твердых объектов, которые не могут быть разделены, это свойство самого твердого объекта) (п. 226.3 TS-G-1.1).

11-С7. Преамбула также не содержит сведений о равномерном распределении радионуклидов в материалах с НУА. Однако установлено, что материал должен быть в такой форме, чтобы он мог характеризоваться величиной средней удельной активности. Относительно реальных материалов, перевозимых как НУА, было решено, что степень неравномерности должна варьироваться в зависимости от категории НУА. Таким образом, степень неравномерности распределения обязательно определяется для каждой категории НУА (см. например, п. 226.c)(i) Правил МАГАТЭ-96 и термин 11 НП-053-04) (п. 226.4 TS-G-1.1).

11-С8. До настоящего времени методы оценки средней удельной активности материалов НУА для условий перевозки не стандартизированы, поэтому используемые методы должны быть одобрены ГКО при выдаче сертификатов-разрешений на конструкции промышленных упаковок. Это, в частности, служит одной из причин введения в НП-053-04, в отличие от Правил МАГАТЭ-96, требования о выдаче ГКО сертификатов (сертификатов-разрешений) на перевозки промышленных упаковок типа ПУ-2 и типа ПУ-3.

11-С9. Материал НУА-1 был введен в Правилах МАГАТЭ издания 1985 для описания материалов с очень низкой удельной активностью. Такие материалы могут перевозиться неупакованными либо могут быть упакованы в промышленные упаковки типа 1 (тип ПУ-1), спроектированные в соответствии с минимальными требованиями (п. 621 Правил МАГАТЭ-96 и п. 2.6.1 НП-053-04). Согласно требованиям п. 226.a)(i) Правил МАГАТЭ-96 (термин 11 НП-053-04), материалы НУА-1 не могут состоять из концентратов руд, отличных от концентратов урана или тория (например, концентрат руды радия не может быть материалом НУА-1), если они не удовлетворяют требованиям п. 226.a)(iv) Правил МАГАТЭ-96 (термин 11 НП-053-04). В Правилах МАГАТЭ-96 категория НУА-1 была пересмотрена для того, чтобы учитывать:

- уточнение сферы применения правил относительно руд, отличных от урановых и ториевых в соответствии с п. 107(e) Правил МАГАТЭ-96 (п. 1.1.3 НП-053-04);

- исключение делящихся материалов в количествах, освобожденных от требований к упаковкам с делящимися материалами в соответствии с п. 672 Правил МАГАТЭ-96 (п. 2.12.2 НП-053-04);

- введение новых уровней изъятия в соответствии с п. 236 Правил МАГАТЭ-96 (термин 25 НП-053-04).

Определение НУА-1 было соответственно изменено, с целью:

- включить только содержащие природные радионуклиды руды, которые предполагается перерабатывать для использования этих радионуклидов (п. 226.a)(i) Правил МАГАТЭ-96 и термин 11 НП-053-04);

- исключить делящиеся материалы в количествах, не подпадающих под освобождение согласно п. 672 Правил МАГАТЭ-96 и п. 2.12.2 НП-053-04 (п. 226.a)(iii) Правил МАГАТЭ-96 и термин 11 НП-053-04);

- добавить РМ, в которых активность распределена в пределах, до 30 раз превышающих уровень изъятия (п. 226.a)(iv) Правил МАГАТЭ-96 и термин 11 НП-053-04).

Материалы, содержащие радионуклиды с концентрациями выше, чем уровни изъятия, должны регулироваться. Целесообразно, чтобы материалы с содержанием радионуклидов, не более чем в 30 раз превышающим уровень изъятия, могли быть освобождены от части требований Правил и могли быть отнесены к категории материалов НУА-1. Коэффициент 30 был выбран для учета процедуры округления, использованной в Основных нормах безопасности [3] при определении уровней изъятия, и предоставления разумной гарантии того, что перевозка таких материалов не приводит к росту доз выше приемлемых (п. 226.5 TS-G-1.1).

11-С10. Уран с обогащением до 20% и менее может транспортироваться либо как материал НУА-1, либо в упаковке типа ПУ-1, либо неупакованным в количествах, освобожденных от требований к упаковкам с делящимися материалами. Однако количество материала, превышающее уровни освобождения (см. п. 672 Правил МАГАТЭ-96), будет предметом применения требований к упаковкам, содержащим делящийся материал, исключая, таким образом, перевозку не утверждаемых компетентным органом материалов неупакованными либо в упаковках (п. 226.6 TS-G-1.1).

11-С11. Материалы, предполагаемые к перевозке в качестве НУА-II, могут включать ядерные отходы, такие как низкоактивные смолы, отфильтрованные осадки, абсорбированные жидкости и другие подобные материалы получаемые от эксплуатации реактора, а также аналогичные материалы получаемые от других операций топливного цикла. Кроме того, НУА-II могут включать в себя многие элементы активированного оборудования выведенных из эксплуатации атомных станций. Поскольку материалы НУА-II могут поступать в организм человека после аварии, их предельная удельная активность основана на предполагаемом поглощении индивидуумом 10 мг материала. Очевидно, что материалы НУА-II распределены неравномерно (сцинтилляционные емкости, госпитальные и биологические отходы, отходы после вывода из эксплуатации атомной станции), поэтому их допустимая удельная активность существенно ниже, чем установленная для НУА-III. В 20 раз более низкая разрешенная удельная активность по сравнению с предельным значением для НУА-III компенсирует эффекты локальной концентрации для неравномерно распределенных материалов (п. 226.7 TS-G-1.1).

11-С12. Одни материалы, считающиеся пригодными для включения в категорию НУА-Ш, могут быть отнесены к равномерно распределенным материалам (концентрированные жидкости в бетонной матрице), другие (отвержденные смолы и кассетные фильтры) распределены в матрице, но не столь равномерно. Отверждение этих материалов в монолитное твердое тело, не растворимое в воде и невоспламеняемое, делает крайне маловероятным попадание какой-либо существенной их части в организм человека. Рекомендуемые нормы преследуют цель регламентировать меньшую степень равномерности распределения активности (п. 226.8 TS-G-1.1).

11-С13. Положения для НУА-III предназначены главным образом для определенных грузов с РАО, имеющими среднюю удельную активность выше предела 10^-4 А₂/г, установленного для материалов НУА-II. Более высокий предел удельной активности 2×10^-3 А₂/г для материалов НУА-III обосновывается:

- ограничением указанных материалов твердыми материалами в недисперсной форме, следовательно, поэтому полностью исключены порошки, а также жидкости или растворы;

- необходимостью в испытании на выщелачивание для обоснования достаточной нерастворимости указанных материалов в случае воздействия таких природных условий, как ливень (см. п. 601.2 TS-G-1.1);

- более высоким уровнем требований к промышленным упаковкам типа 3 (ПУ-3) в условиях неисключительного использования, который представляет собой то же, что и требования для упаковок типа А для твердых материалов; в случае промышленной упаковки типа 2 (ПУ-2) (п. 524 Правил МАГАТЭ-96 и 5.6.3 НП-053-04) отсутствие испытания на опрыскивание водой и испытания на глубину разрушения компенсируется испытанием на выщелачивание и эксплуатационным контролем при исключительном использовании соответственно (п. 226.9 TS-G-1.1).

11-С14. Предел удельной активности для жидкостей НУА-II 10^-5 А₂/г, являющийся в 10 раз более строгим ограничением, чем для твердых материалов, учитывает возможность увеличения концентрации жидкости при перевозке (п. 226.10 TS-G-1.1).

11-С15. Твердый компактный связующий материал, такой бетон, битум и т.д., перемешанный с материалом НУА, не может рассматриваться в качестве внешней защиты материала НУА. Этот материал может снизить уровень поверхностного излучения и может быть принят во внимание при определении средней удельной активности. Однако если РМ окружен внешней защитой из материала, который сам не является радиоактивным, как это показано на рисунке, то он не должен приниматься во внимание при определении удельной активности материала НУА (п. 226.11 TS-G-1.1).

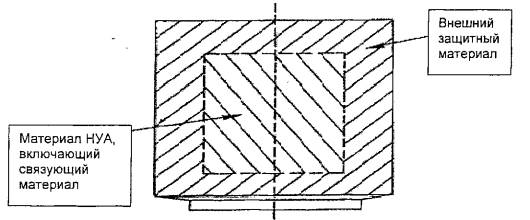

Материал с низкой удельной активностью, окруженный оболочкой из нерадиоактивного защитного материала

11-С16. Для твердых материалов НУА-II и для материалов НУА-III, не связанных твердым компактным агентом, в соответствии с Правилами требуется распределение активности по всему материалу. Это положение Правил не определяет требования к тому, как должна быть распределена активность. Однако важно признать, что концепция ограничения оцененной удельной активности теряет смысл для случая, когда активность определенно локализована в малой доле большого объема (п. 226.12 TS-G-1.1).

11-С17. Целесообразно предусматривать метод, с помощью которого можно судить о значимости оцененной средней активности по тому, как она была определена. Существует несколько методов, которые могут быть пригодными для этой конкретной цели (п. 226.13 TS-G-1.1).

11-С18. Простой метод оценки средней активности состоит в делении объема, занятого материалом НУА, на определенные части для последующей оценки и сравнения удельной активности каждой из этих частей. Предложено, что различие значений удельной активности частей менее чем в 10 раз считается допустимым (п. 226.14 TS-G-1.1).

11-С19. Должно быть принято решение о выборе размера частей нужных для оценки. Представленный в п. 226.14 TS-G-1.1 метод не следует использовать для объемов менее чем 0,2 м³. Для объемов между 0,2 и 1,0 м³ объем должен быть разделен на пять, а для объема больше чем 1,0 м³, - на десять частей приблизительно эквивалентного размера (п. 226.15 TS-G-1.1).

11-С20. Для материалов НУА-III, состоящих из РМ, связанного компактным твердым агентом, требование состоит в том, чтобы они были равномерно распределены в этом агенте. Поскольку требование "в основном равномерно распределены" для материалов НУА-III является качественным, следует устанавливать методы, с помощью которых можно оценивать соответствие требованиям (п. 226.16 TS-G-1.1).

11-С21. Следующий метод приводится как пример для материалов НУА-III, в основном равномерно распределеннных в компактном твердом связывающем агенте. В соответствии с этим методом объем НУА вместе со связывающим агентом должен быть поделен на несколько частей. Для объема больше чем 0,1 м³ должно быть выбрано, по крайней мере, 10 частей. Затем следует оценивать удельную активность каждой части (используя измерения, расчеты или комбинацию этих методов). Различие удельной активности между частями не должно вызывать беспокойства, если значения отличаются не более чем в 3 раза. Коэффициент 3 в этом методе гораздо более ограничителен, чем коэффициент 10, предложенный в справке 11-С18 настоящего Руководства, поскольку требование "в основном равномерно распределен" в отношении материалов НУА-III по своему замыслу должно быть более ограничивающим, чем требование "распределен по всему объему" (п. 226.17 TS-G-1.1).

11-С22. Как следствие определения материала НУА, сформулированы дополнительные требования:

а) для количества материала НУА в одной упаковке по отношению к уровню внешнего излучения незащищенного материала (п. 521 Правил МАГАТЭ-96 и п. 5.6.1 НП-053-04);

б) для общей активности материала НУА на любом транспортном средстве (п. 525 и табл. V Правил МАГАТЭ-96 и п. 5.6.5 и табл. 5.6 НП-053-04).

Оба требования могут оказаться более строгими, чем основные требования, приведенные в п. 226 Правил МАГАТЭ-96 для материала НУА. Это можно увидеть из следующего теоретического примера: если принято, что емкость 200 л заполнена твердым горючим материалом со средней удельной активностью 2×10^-3 А₂/г, то полагается, что этот материал может перевозиться как НУА-III. Тем не менее, например, если плотность материала составляет 1 г/см³, общая активность в баке будет 400А₂ [(2×10^-3 А₂/г)(1 г/см³)(2×10⁵ см³) = 400А₂] и перевозка материала в качестве НУА-III должна быть запрещена из-за предела 10А₂, установленного для внутренних водных путей, и 100А₂ - для других видов транспорта (см. табл. V Правил МАГАТЭ-96 и табл. 5.6 НП-053-04), а также п. 525.2 TS-G-1.1 (п. 226.18 TS-G-1.1).

11-С23. Объекты, активированные, или другим образом радиоактивные и загрязненные, не могут рассматриваться, как ОПРЗ. Однако такие объекты могут быть квалифицированы как материалы НУА, поскольку объекты, имеющие распределенную активность внутри и загрязнение на поверхности, могут считаться отвечающими требованию о распределении активности по всему объему. Чтобы квалифицировать такие материалы как НУА, следует устанавливать для них предел средней удельной активности, которому они должны удовлетворять. При оценке средней удельной активности таких материалов должна приниматься во внимание вся активность, связанная с этим объектом, как распределенная внутри, так и находящаяся на загрязненной поверхности. По применимости дополнительные требования, применимые к НУА, также должны удовлетворяться (п. 226.19 TS-G-1.1).

11-С24. Уплотнение материала не должно изменять его классификацию. Для обеспечения этого масса любого контейнера, уплотняемого вместе с материалом, не должна приниматься во внимание при определении средней удельной активности уплотненного материала (п. 226.20 TS-G-1.1).

11-С25. См. также приложение I к настоящему Руководству.

12. Необлученный торий

12-С1. Определение соответствует Правилам МАГАТЭ-96, п. 244.

12-С2. Термин "необлученный торий" в определении материалов НУА предназначен для того, чтобы исключать из рассмотрения любой торий облучаемый в ядерном реакторе для превращения Тп-232 в U-233 и являющимся делящимся материалом. Определение могло бы запрещать присутствие любого U-233, но природный торий может содержать следы U-233. Предел 10^-7 г U-233 на 1 г Th-232 однозначно исключает из рассмотрения любой облученный торий, при этом не исключена возможность содержания следов присутствия U-233 в природном тории (п. 244.1 TS-G-1.1).

13. Необлученный уран

13-С1. Определение соответствует Правилам МАГАТЭ-96, п. 245.

13-С2. Термин "необлученный уран" введен для исключения из рассмотрения любого облученного в реакторе урана, как с целью превращения U-238 в Ри-239, так и с целью деления U-235. Такое определение могло бы исключать присутствие любого плутония или продуктов деления, но природный уран может содержать следы плутония и продуктов деления. В Правилах МАГАТЭ редакции 1985 пределы для содержания 10^-6 г плутония на 1 г U-235 и 9 МБк продуктов деления на 1 г U-235 были введены для однозначного исключения из рассмотрения любого облученного урана, признавая в то же время присутствие следов плутония и продуктов деления в природном уране (п. 245.1 TS-G-1.1).

13-СЗ. Присутствие U-236 - более существенный показатель облучения нейтронным потоком. Величина 5×10^-3 г U-236 на 1 г U-235 была выбрана как представляющая согласованную позицию Комитета С-26 ASTM (Американское общество по материалам и испытаниям) в спецификации С-996 для обогащенного коммерческого урана. Эта величина включена в Правила МАГАТЭ издания 1996 и признает возможность следов загрязнения облученным ураном, но дает гарантии, что материал может все еще рассматриваться как необлученный. Эта спецификация представляет композицию с максимальной величиной для радионуклидов урана, для которой может быть продемонстрировано, что значение А₂ для гексафторида урана не неограниченно. Полагается, что отличие значения А₂ для двуокиси урана будет незначительным [5] (п. 245.2 TS-G-1.1).

14. Неснимаемое (фиксированное) радиоактивное загрязнение поверхности

14-С1. Определение, по сути, соответствует приведенному в ОСПОРБ [2], п. 22.

14-С2. Радиоактивные загрязнения включают в себя два типа РМ, распределенных на поверхности или внедренных в поверхность, а именно фиксированные и нефиксированные загрязнения. Принципиальных различий между фиксированными и нефиксированными загрязнениями не существует, и для их различия использовались разные условия. Для практических целей делают различия между загрязнениями, которые в обычных условиях перевозки остаются связанными (т.е. фиксированное загрязнение) и, таким образом, не могут увеличивать опасность вследствие попадания внутрь организма пероральным, ингапяционным путем или в результате рассеяния и нефиксированными загрязнениями, которые могут быть источником такой опасности. Фиксированные загрязнения представляют собой опасность только в связи с внешним облучением, в то время как нефиксированные загрязнения обладают потенциальной опасностью как внутреннего облучения ингаляционным или пероральным путем, так и внешнего облучения при загрязнении кожи, если такое загрязнение выходит с поверхности. В аварийных условиях и при определенных условиях эксплуатации, таких как некоторые погодные условия, например, выветривание, фиксированные загрязнения могут стать нефиксированными (п. 214.1 TS-G-1.1).

14-С3. Загрязнения ниже уровней 0,4 Бк/см² для бета- и гамма-излучателей и альфа-излучателей низкой токсичности, а также других альфа-излучателей с уровнем загрязнения ниже 0,04 Бк/см² (см. также п. 508 Правил МАГАТЭ-96) могут приводить только к незначительному облучению указанными путями (п. 214.2 TS-G-1.1).

14-С4. Любые поверхности с уровнем загрязнения менее чем 0,4 Бк/см² для бета- и гамма-излучателей и альфа-излучателей низкой токсичности или менее чем 0,04 Бк/см² для всех других альфа-излучателей, в соответствии с Правилами считаются незагрязненными поверхностями. Например, нерадиоактивный твердый предмет с уровнем загрязнения поверхности ниже упомянутых выше значений будет вне сферы действия Правил, и к его перевозке не предъявляются никакие требования (п. 214.3 TS-G-1.1).

15. Обедненный уран

15-С1. Определение соответствует Правилам МАГАТЭ-96, п. 246.

16. Обогащенный уран

16-С1. Определение соответствует Правилам МАГАТЭ-96, п. 246.

17. Объект с поверхностным радиоактивным загрязнением (ОПРЗ)

17-С1. Определение соответствует Правилам МАГАТЭ-96, п. 241.

17-С2. Понятие ОПРЗ впервые введено в российские правила безопасности при транспортировании РМ.

17-С3. Общей целью введения понятия и классификации ОПРЗ, так же, как и материалов НУА, служат обеспечение возможности использования промышленных упаковок, к которым предъявляются менее жесткие требования, чем к упаковкам типа А, для перевозок объектов, загрязненных РМ активностью более А₂ в неупакованном виде и в промышленных упаковках. При этом уровень безопасности не становится ниже вследствие того, что РМ на ОПРЗ распределен по большой площади, а главное находится в связанном состоянии, что ограничивает его рассеяние при аварии и соответствующие радиологические последствия.

17-С4. Различие между двумя категориями ОПРЗ сделано в зависимости от уровня загрязнения их поверхностей. Это определяет тип упаковочного комплекта, который нужно использовать для перевозки указанных объектов. Правила обеспечивают соответствующую гибкость для перевозки неупакованных объектов ОПРЗ-1 или в промышленных упаковках типа 1 (ПУ-1). Более высокий уровень нефиксированных загрязнений установлен для объектов, классифицируемых как ОПРЗ-Н; он нуждается в более совершенной системе герметизации, обеспечиваемой промышленными упаковками (ПУ-2) (п. 241.1 TS-G-1.1).

17-С5. Модель для ОПРЗ-1, использованная как обоснование пределов для фиксированного и нефиксированного загрязнений, основана на следующем сценарии. Объекты из категории объектов с поверхностным радиоактивным загрязнением могут включать те части объектов ядерных реакторов или другого оборудования объектов ядерного топливного цикла, которые находились в контакте с теплоносителем первого или второго контура, или при процессах, связанных с РАО, в результате которых произошло загрязнение их поверхности смешанными продуктами деления. На основе допустимых уровней загрязнения для бета- и гамма-излучателей объект с поверхностью 10 м² может иметь фиксированное загрязнение до 4 ГБк и нефиксированное до 0,4 МБк. В ходе обычной перевозки объект может быть в неупакованном виде при перевозке на условиях исключительного использования, но при этом необходимо его закрепление (п. 523.а) Правил МАГАТЭ-96 и п. 5.6.4 НП-053-04), чтобы гарантировать отсутствие распространения РМ из транспортного средства. Предполагается, что объект ОПРЗ-1 и другой груз попадают в аварийные условия, где 20% поверхности подвергается соскабливанию и 20% фиксированных загрязнений с соскобленной поверхности освобождается. Кроме того, предполагается, что с поверхности освобождаются все нефиксированные загрязнения. Общий выход активности может быть 160 МБк для фиксированного загрязнения и 0,4 МБк - для нефиксированного. При использовании величины А₂, равной 0,02 ТБк для смешанных бета- и гамма-излучателей продуктов деления, активность выхода будет равна 8×10^-3 А₂. Предполагается, что такая авария может возникать только снаружи, поэтому согласно основному предположению системы Q, разработанной для упаковок типа А (см. приложение I  к настоящему Руководству), поглощение составит 10^-4 от очищенных радионуклидов на индивидуума вблизи места аварии. Это приводит к общему поглощению 0,8×10^-6 А₂ и, следовательно, обеспечивает уровень безопасности, эквивалентный уровню безопасности для упаковок типа А (п. 241.2 TS-G-1.1).

17-С6. Модель для объекта ОПРЗ-II подобна модели для объекта ОПРЗ-I, хотя они могут быть загрязнены в 20 раз больше фиксированными загрязнениями и в 100 больше нефиксированными. Однако для перевозки объектов ОПРЗ-II требуется промышленная упаковка (ПУ-2). Наличие такой упаковки приведет при аварии к такому же выходу, что и для упаковки типа А. Использование доли выхода, равной 10^-2 спровоцирует общий выход бета- и гамма-излучающих радионуклидов, равный 32 МБк для фиксированного загрязнения и 8 МБк для нефиксированного, что равно 2×10^-3 А₂. Применение того же самого коэффициента поступления (поглощения), что и в п. 17-С5 настоящего Руководства, приведет к поглощению 0,2×10^-6 А₂, обеспечивая таким образом тот же уровень безопасности, что и для упаковок типа А (п. 241.3 TS-G-1.1).

17-С7. Если общая активность ОПРЗ столь низка, что удовлетворяются пределы, установленные для освобожденных упаковок в соответствии с положениями п. 408 Правил МАГАТЭ-96, то при условии выполнения всех требований и условий контроля, применимых к перевозке освобожденных упаковок (см. пл. 515-519 Правил МАГАТЭ-96 и пп. 5.5.1-5.5.6 НП-053-04), ОПРЗ может перевозиться как освобожденная упаковка (п. 241.4 TS-G-1.1).

17-С8. ОПРЗ - объекты, которые сами не являются радиоактивными, но на поверхности которых распределены РМ. Как следствие этого определения, объекты, радиоактивные сами по себе, не могут классифицироваться как ОПРЗ. Такие объекты могут рассматриваться в качестве объектов с низкой удельной активностью, если все требования, определенные для объектов с низкой удельной активностью, удовлетворены. См. также справку 11-С23 настоящего Руководства (п. 241.5 TS-G-1.1).

17-С9. Примерами недоступных поверхностей являются:

- внутренние поверхности труб, концы которых могут быть надежно закрыты с помощью простых методов;

- внутренние поверхности эксплуатационного оборудования для ядерных установок, которые заглушены или формально закрыты;

- защитные камеры с заглушёнными входами (п. 241.6 TS-G-1.1).

17-С10. Методы измерения фиксированного и нефиксированного загрязнений упаковок и транспортных средств указаны в справках 5.3.11-С2 и 5.3.11-С7 - 5.3.11-С12 настоящего Руководства. Эти методы применимы к ОПРЗ. Однако для того, чтобы применять эти методы правильно, грузоотправителю нужно знать состав загрязнения (п. 241.7 TS-G-1.1).

18. Природный уран

18-С1. Определение соответствует Правилам МАГАТЭ-96, п. 246.

19. Программа радиационной защиты

19-С1. Определение соответствует Правилам МАГАТЭ-96, п. 234.

20. Радиоактивное вещество

20-С1. Определение соответствует Федеральному закону "Об использовании атомной энергии".

21. Радиоактивный материал особого вида (РМОВ)

21-С1. Определение соответствует Правилам МАГАТЭ-96, п. 239.

21-С2. Правила основаны на предпосылке, что потенциальный риск, связанный с перевозкой неделящегося РМ, зависит от четырех важных параметров:

- дозы на единичное поступление радионуклида (пероральным или ингаляционным путем);

- общей активности, содержащейся в упаковке;

- физической формы радионуклида;

- потенциальных внешних уровней излучения (п. 239.1 TS-G-1.1).

21-С3. Правила признают, что РМ в нерассеиваемом виде или заключенный в прочную металлическую капсулу представляет минимальную опасность загрязнения, хотя опасность прямого радиационного воздействия все же существует. Материал, защищенный таким образом от риска рассеяния в аварийных условиях, отнесен к "радиоактивным материалам особого вида". Радиоактивный материал, сам по себе являющийся дисперсным, может быть адсорбирован, абсорбирован или соединен с инертным твердым телом таким образом, что он ведет себя как нерассеиваемое твердое тело, например металлическая фольга. См. справки 2.2.2-С2, 2.2.2-С4 - 2.2.2-С6 и 2.2.3-С2 и 2.2.3-С4 настоящего Руководства (п. 239.2 TS-G-1.1).

21-С4. Если радиоактивное содержимое упаковки не является материалом особого вида, то количество РМ, которое может быть перевезено в освобожденной упаковке или в упаковке типа А, будет ограничено величиной А₂ или значением, кратным ей. Например, для упаковки типа А количество будет ограничено величиной А₂, а для освобожденных упаковок эта величина будет изменяться от А₂ до 10^-4 А₂ - 10^-5 А₂, если перевозка осуществляется почтой, и будет зависеть от того, является ли материал твердым, жидким или это газ, и входит ли он в состав какого-либо изделия или прибора. Однако если материал является материалом особого вида, то пределы для упаковки изменяются от А₂ до А₁ или величины, кратной ей. В зависимости от радионуклидов А₁ может отличаться от А₂ в 1¸10000 раз (см. табл. I Правил МАГАТЭ-96 и табл. 1 приложения 1 НП-053-04). Возможность перевозить повышенное количество РМ в упаковке, если он является РМОВ, относится только к упаковкам типа А и освобожденным упаковкам (п. 239.3 TS-G-1.1).

22. Радиоактивный материал с низкой способностью к рассеянию (РМНР)

22-С1. Определение соответствует Правилам МАГАТЭ-96, п. 225.

22-С2. Понятие впервые введено в российские правила безопасности при перевозке РМ.

22-С3. Концепция РМНР применяется только для установления исключений из требований к упаковкам типа С при перевозках воздушным транспортом (п. 225.1 TS-G-1.1).

22-С4. РМНР обладают такими свойствами, что они не могут приводить к существенному потенциальному выходу радиоактивности или облучению. Даже когда такие материалы подвергаются удару на высокой скорости или тепловому воздействию, только очень незначительная часть их может переходить в воздух. Потенциальное облучение от вдыхания распыленных материалов вблизи места аварии будет весьма ограниченным (п. 225.2 TS-G-1.1).

22-С5. Критерии для РМНР разработаны в соответствии с другими критериями безопасности, установленными в Правилах, и на основе представленных методов демонстрации приемлемых радиологических последствий. Правила требуют, чтобы характеристики РМНР были продемонстрированы без учета свойства упаковочного комплекта типа В, в котором они перевозятся (п. 225.3 TS-G-1.1).

22-С6. Радиоактивным материалом с низкой способностью к рассеянию может быть РМ сам по себе, в твердой нерассеиваемой форме либо высокопрочная герметичная капсула, содержащая РМ, ведущая себя как нерассеиваемое твердое тело. Порошки и порошкообразные материалы не могут быть квалифицированы как материалы с низкой способностью к рассеянию (п. 225.4 TS-G-1.1).

23. Радиоактивное загрязнение поверхности

23-С1. Определение соответствует Правилам МАГАТЭ-96, п. 214.

23-С2. Нижний уровень поверхностного радиоактивного загрязнения, ниже которого поверхность считается незагрязненной, впервые введен в российские правила безопасности при транспортировании РМ.

23-С3. См. справку 14-С2 настоящего Руководства.

23-С4. См. справку 14-С3 настоящего Руководства.

23-С5. См. справку 14-С4 настоящего Руководства.

24. Радиоактивное содержимое

24-С1. Определение соответствует Правилам МАГАТЭ-96, п. 235.

24-С2. Понятие "радиоактивное содержимое" включает в себя не только так называемые полезные РМ, перевозимые в упаковке, но и те материалы, которые сопровождают полезные РМ (радиоактивное загрязнение внутренних поверхностей упаковки и ее элементов, оставшиеся, например, в результате загрузки или предыдущих перевозок РМ в упаковке, загрязненная газовая среда в упаковке, активированные элементы упаковочного комплекта и т.д.). Все эти материалы следует учитывать при расчетах радиационной защиты и потерь активности из упаковки.

25. Радиоактивный материал

25-С1. Формально определение отличается от определения РМ согласно Правилам МАГАТЭ-96, п. 236.

25-С2. Главная задача данного определения заключается в объединении понятия РВ и ЯМ, принятые в Федеральном законе "Об использовании атомной энергии", в единое понятие РМ, как это принято в Правилах МАГАТЭ-96 и в российских и международных правилах перевозки опасных грузов на различных видах транспорта. Радиоактивные отходы также подпадают под определение радиоактивных материалов.

25-С3. В предшествующих изданиях Правил, единственной величиной, которая использовалась в качестве уровня изъятия при определении для целей перевозки, было значение удельной активности 70 Бк/г. Следуя публикации Основных норм безопасности (BSS) [3] и НРБ-99 [1], было признано, что эта величина не имела под собой радиологической основы. Поэтому для установления величины уровня изъятия в зависимости от вида радионуклида для целей перевозки (см. п. 401.3 или справку 1.1.3-С15 настоящего Руководства) были использованы критерии радиационной защиты, определенные в [3] и в [1] (п. 236.1 TS-G-1.1).

26. Резервуар

26-С1. Определение соответствует Правилам МАГАТЭ-96, п. 242.

26-С2. Понятие впервые введено в российские правила безопасности при перевозке РМ.

26-С3. Нижний предел емкости 450 л (1000 л для газов) включен для достижения согласованности с Рекомендациями по перевозке опасных грузов ООН (п. 242.1 TS-G-1.1).

26-С4. В п. 242 Правил МАГАТЭ-96 и термине 26 НП-053-04 рассматривается твердое содержимое в резервуаре, куда оно помещается в жидкой или газообразной форме и впоследствии отверждается еще до начала перевозки (например, гексафторид урана UF₆).

28. Система герметизации (упаковки)

28-С1. Определение соответствует Правилам МАГАТЭ-96, п. 213.

28-С2. Система герметизации может представлять собой всю упаковку, однако чаще это лишь ее часть. Например, для упаковки типа А система герметизации может быть в виде емкости с радиоактивным содержимым. Емкость, образующий ее свинцовый защитный контейнер и картонный ящик составляют упаковочный комплект. Система герметизации не обязательно включает в себя защиту. В случае РМОВ и радиоактивных материалов с низкой способностью к рассеянию такой РМ сам может быть частью системы герметизации (см. п. 640 Правил МАГАТЭ-96 и п. 2.8.7 НП-053-04) (п. 213.1 TS-G-1.1).

28-С3. Требования к герметичности системы защитной оболочки для упаковок типа B(U), типа В(М), типа С зависят от радиотоксичности радиоактивного содержимого; например, упаковки типа B(U) или типа С в аварийных условиях должны иметь выход радиоактивности, ограниченный значением А₂ в неделю. Эта привязанность к величине А₂ означает, что для самых высокотоксичных радионуклидов, таких как плутоний и америций, объемная скорость утечки должна быть значительно ниже, чем для низкообогащенного урана. Однако если делящийся материал способен выходить из системы герметизации в условиях аварии, то должно быть продемонстрировано, что вышедшее количество соответствует тем значениям, которые принимались при оценке безопасности по критичности (см. п. 628.С) Правил МАГАТЭ-96 и п. 2.6.7 НП-053-04).

29. Снимаемое (нефиксированное) радиоактивное загрязнение поверхности

29-С1. Определение соответствует Правилам МАГАТЭ-96, п. 215 и ОСПОРБ [2], п. 23.

29-С2. См. 14-С2 - 14-С4 настоящего Руководства.

30. Специально выделенная часть палубы

30-С1. Определение соответствует Правилам МАГАТЭ-96, но термин немного отличается от принятого в этих Правилах, п. 219.

31. Специальные условия

31-С1. Определение соответствует Правилам МАГАТЭ-96, п. 238.

31-С2. Специальные условия перевозки разрабатывает эксплуатирующая организация (грузоотправитель). Утверждение специальных условий осуществляет в настоящее время Росатом в порядке выполнения им функций ГКО.

31-С3. Этот тип перевозки предназначен для тех ситуаций, когда соответствие всем необходимым для данного груза РМ требованиям Правил не может быть обеспечено (например, удаление старого оборудования, содержащего РМ, когда не существует разумного способа его перевозить в утвержденной упаковке). Опасность, связанная с распаковкой и обращением с РМ может перевешивать преимущество использования утвержденной упаковки, предполагая даже, что такая приемлемая упаковка имеется.

Положения специальных условий должны компенсировать отступления от нормальных требований Правил, обеспечивая эквивалентный уровень безопасности. В соответствии с основной философией транспортных правил при разработке компенсирующих мер доверие к административным мерам следует сводить к минимуму (п. 238.1 TS-G-1.1).

32. Транспортный пакет

32-С1. Определение соответствует понятию "пакет", принятому в российских правилах перевозки грузов, в том числе правилах перевозки опасных грузов. При использовании в Правилах термин полностью соответствует Правилам МАГАТЭ-96, п. 229.

32-С2. Понятие впервые введено в российские правила безопасности при перевозке РМ.

32-С3. Перевозка груза от одного грузоотправителя до одного грузополучателя может быть облегчена помещением различных упаковок или единственной упаковки, каждая из которых полностью соответствует требованиям Правил, в один транспортный пакет. Нет необходимости в специальных требованиях к конструкции, испытаниям или утверждению для транспортного пакета, поскольку не он, а упаковочный комплект выполняет защитную функцию. Однако следует принимать во внимание взаимодействие транспортного пакета с упаковками (п. 229.1 TS-G-1.1).

32-С4. Жесткое огораживание или объединение упаковок для удобства обращения с целью чтобы этикетки на каждой упаковке оставались видимыми, рассматривать в качестве транспортного пакета не следует, если только грузоотправитель не определяет ТИ такого транспортного пакета путем прямого измерения уровня излучения (п. 229.2 TS-G-1.1).

33. Транспортный индекс (ТИ)

33-С1. Определение соответствует Правилам МАГАТЭ-96, п. 243.

33-С2. ТИ имеет в Правилах многофункциональное назначение, включая его использование перевозчиком в качестве основы при отделении РМ от людей, непроявленных фотопленок и других грузов, содержащих РМ, а также ограничения уровня воздействия излучения на лиц из населения и транспортных рабочих при перевозке и транзитном хранении (п. 243.1 TS-G-1.1).

33-С3. В Правилах МАГАТЭ-96 и в НП-053-04 транспортный индекс не играет больше никакой роли в регулировании безопасности по критичности упаковок, содержащих делящиеся материалы. Контроль за безопасностью по критичности в настоящее время обеспечивается с помощью ИБК (см. п. 218.1 и 218.2 TS-G-1.1 и 6-С2 и 6-С3 настоящего Руководства). Хотя предыдущий подход, использующий единственный индекс как для радиологической защиты, так и для безопасности по критичности, обеспечивал его простое применение на практике, современный подход с использованием отдельных ТИ и ИБК позволяет снимать существенные ограничения по разделению при перевозке и транзитном хранении упаковок, не содержащих делящиеся материалы. Причина сохранения обозначения ТИ в том, что подавляющее большинство радиоактивных грузов не содержат делящиеся материалы, и, следовательно, новое обозначение для ТИ, введенное "только для радиоактивных" материалов, могло бы создать путаницу, из-за чего пришлось бы вводить и объяснять два новых названия. Следует проявлять осторожность, чтобы не использовать неправильно величину ТИ и рассматривать величину ИБК как единственный критерий для контроля за накоплением упаковок (п. 243.2 TS-G-1.1).

33-С4. Смотри справки 5.3.5-С1 - 5.3.5-С2 настоящего Руководства.

34. Удельная активность изотопа

34-С1. Определение соответствует Правилам МАГАТЭ-96, п. 240.

34-С2. Определение удельной активности на практике охватывает две различные ситуации. В первом случае определение удельной активности радионуклидов, подобно определению Международной комиссии радиологических единиц (ICRU) для удельной активности элемента. Второе определение удельной активности в Правилах более точно и является массовой концентрацией активности. Таким образом, определение удельной активности дано для двух случаев и зависит от конкретного применения к тем или иным требованиям Правил. Термин "концентрация активности" также использован в некоторых пунктах Правил (например, см. п. 401 и табл. I Правил МАГАТЭ-96 и п. 1 приложения 1 НП-053-04) (п. 240.1 TS-G-1.1).

34-С3. Период полураспада и удельная активность для каждого радионуклида, приведенного в табл. I Правил МАГАТЭ-96 и в приложении 1 НП-053-04, указаны в таблице II.1 приложения IV к настоящему Руководству. Эти величины удельной активности были вычислены с использованием следующего уравнения:

где: А - атомный вес радионуклида;

Т_1/2 - период полураспада, с;

l - постоянная распада радионуклида = ln 2/Т_1/2, с^-1 (п. 240.2 TS-G-1.1).

34-С4. Удельная активность для любого радионуклида, не указанного в табл. I Правил МАГАТЭ-96 и в приложении 1 к НП-053-04, может быть вычислена с использованием уравнения, приведенного в справке 34-С3 настоящего Руководства (п. 240.3 TS-G-1.1).

34-С5. Удельная активность урана для различных уровней обогащения показана в табл. II.3 приложения IV к настоящему Руководству (п. 240.4 TS-G-1.1).

34-С6. При определении удельной активности материала, в котором распределены радионуклиды, вся масса этого материала или его части, т.е. масса радионуклида и масса всех других материалов, должны быть включены в массовый компонент. Следует отметить различные интерпретации удельной активности в определении материала НУА (п. 226 Правил МАГАТЭ-96 и термин 11 НП-053-04) и в табл. II.2 приложения IV к настоящему Руководству.

35. Удельная активность материала

35-С1. Определение соответствует Правилам МАГАТЭ-96, п. 240.

35-С2. См. справки 34-С2 - 34-С6 настоящего Руководства.

36. Упаковка

36-С1. Определение соответствует Правилам МАГАТЭ-96, п. 230.

36-С2.Термины "упаковка" и "упаковочный комплект" достаточно близки, и во многих случаях в Правилах требования к упаковке фактически означают требования к упаковочному комплекту, т.е. только к части упаковки (см., например, раздел 2 Правил). Тем не менее, когда следует подчеркнуть требования именно к грузу РМ, то следует использовать термин "упаковка".

36-С3.Требования Правил, предъявляемые к упаковке, относятся к упаковке в том виде, в котором она отправляется с территории грузоотправителя.

36-С4. Для исключения ошибок в понимании термина "упаковка" в связи с принятым в других отраслях понятием "упаковка" как предмета, аналогичного таре (т.е. без содержимого), рекомендуется в транспортных документах в особо важных случаях использовать термин "радиационная упаковка".

36-С5. Термины "упаковка" и "упаковочный" комплект используются, чтобы различать совокупность компонентов для размещения РМ (упаковочный комплект) от этой совокупности компонентов плюс радиоактивное содержимое (упаковка) (п. 230.1 TS-G-1.1).

36-С6. Упаковка представляет собой упаковочный комплект вместе с радиоактивным содержимым в том виде, как они должны быть представлены для перевозки. Для обеспечения соответствия требованиям упаковка может частично или полностью включать оборудование, необходимое для обращения с упаковкой или для ее крепления на транспортном средстве, постоянно прикрепленное к упаковке или входящее в ее конструкцию (п. 230.2 TS-G-1.1).

36-С7. Для определения, какие конструктивные элементы следует считать частью упаковки, необходимо устанавливать их использование и назначение при перевозке. Если упаковка может перевозиться только при наличии этого конструктивного элемента, то разумно предполагать его частью упаковки. Это не означает, что трейлер или транспортное средство следует считать частью упаковки (п. 230.3 TS-G-1.1).

36-С8. Поскольку упаковка может перевозиться как при наличии, так и при отсутствии определенного оборудования, может возникать ситуация, когда пригодность упаковочного комплекта и его соответствие правилам потребуется оценивать для обеих ситуаций (п. 230.4 TS-G-1.1).

36-С9. В случае, если определенное оборудование прикрепляется в процессе перевозки для обслуживания, может потребоваться анализ влияния этого оборудования в нормальных и в аварийных условиях перевозки. Для упаковок типа B(U), типа В(М) типа С, спроектированных для перевозки делящихся материалов, разработчик должен достичь согласования компетентного органа для сертификации (п. 230.5 TS-G-1.1).

36-С10. Резервуар, грузовой контейнер или контейнер средней грузоподъемности для массовых грузов с радиоактивным содержимым могут быть использованы как один из типов упаковки в соответствии с Правилами при условии, что они соответствуют требованиям, относящихся к конструкции, испытаниям и утверждению для этого типа упаковки. В качестве альтернативы резервуар, грузовой контейнер или контейнер средней грузоподъемности для массовых грузов с радиоактивным содержимым могут быть использованы как промышленная упаковка типа ПУ-2 или типа ПУ-3, если они отвечают требованиям к упаковкам типа ПУ-1, а также другим требованиям, которые особо указаны в пп. 625-628 Правил МАГАТЭ-96 и пп. 2.6.4-2.6.7 НП-053-04 (п. 230.6 TS-G-1.1).

37. Упаковочный комплект (транспортный упаковочный комплект)

37-С1. Определение соответствует Правилам МАГАТЭ-96, п. 231.

37-С2. См. справки 36-С5 и 36-С6 настоящего Руководства.

38. Уровень излучения

38-С1. Определение соответствует Правилам МАГАТЭ-96, п. 233.

38-С2. Одна из ограничивающих количественных характеристик в радиационной защите от облучения людей - эффективная доза (другими характеристиками служат эквивалентные дозы на хрусталик глаза и на кожу (см. например, раздел 11-8 в [3]). Поскольку эффективная доза не является непосредственно измеряемой величиной, то следовало создать характеристики, которые были бы измеряемыми. Этими характеристиками служат "эквивалент внешней (амбиентной) дозы" для жесткого проникающего излучения и "эквивалент направленной дозы" для слабо проникающего излучения. Уровень излучения следует принимать в зависимости от обстоятельств как значение "эквивалента внешней дозы" либо "эквивалента направленной дозы" (п. 233.1 TS-G-1.1).

38-С3. В некоторых случаях следует рассматривать возможность увеличения уровня излучения за счет накопления дочерних радионуклидов в ходе перевозки. Максимальное значение уровня излучения, предполагаемое при перевозке, следует корректировать (п. 233.2 TS-G-1.1).

38-С4. В смешанных гамма и нейтронных полях может возникать необходимость выполнения раздельных измерений. Следует обеспечивать выбор аппаратуры, подходящей для мониторинга излучаемой энергии, а также удостовериться в том, что срок поверки приборов еще не истек. Следует принимать во внимание неопределенности, связанные с калибровкой приборов, при проведении как начальных, так и контрольных измерений (п. 233.3 TS-G-1.1).

38-С5. Для нейтронных дозиметров очень часто существует явная зависимость показания прибора от уровня энергии нейтронов. Спектральное распределение нейтронов, которое использовалось для калибровки прибора, и спектральное распределение нейтронов, которое нужно измерять, могут значительно повлиять на точность определения дозы. Если зависимость показания прибора от энергии и спектральное распределение нейтронов, которое нужно измерять, известны, то следует использовать соответствующий корректирующий коэффициент (п. 233.4 TS-G-1.1).

38-С6. Правила требуют, чтобы на поверхностях упаковок и транспортных пакетов не превышались установленные уровни излучения. В большинстве случаев измерение, выполняемое с помощью ручного прибора, удерживаемого на поверхности упаковки, определяет значения на некотором расстоянии от поверхности из-за размеров самого детектора. Для измерения уровня излучения следует (по возможности) использовать прибор, размеры которого малы по сравнению с размерами упаковки или транспортного пакета. Относительно большие по сравнению с размерами упаковки приборы не следует использовать для измерения, так как это может привести к занижению измеренных значений уровня излучения. Там, где расстояние от источника до измерительного прибора велико по сравнению с объемом детектора (например, в 5 раз больше), влияние размера детектора незначительно и им можно пренебречь; в противном случае следует использовать величины, приведенные в табл. 1, для корректировки измеренных значений. Для радиографических устройств, где расстояние от источника до поверхности сохраняется минимальным, этим эффектом пренебречь нельзя, и следует делать поправку на объем детектора (п. 233.5 TS-G-1.1).

Таблица 1

Поправочные коэффициенты на размеры упаковки и детектора

^а Показание прибора следует умножить на поправочный коэффициент чтобы получить действительное значение уровня излучения на поверхности упаковки.

38-С7. При мониторинге оребрённых контейнеров или других транспортных упаковок следует уделять внимание возможности пересечения узких пучков излучения. Измеритель мощности дозы излучения с площадью поверхности детектора, значительно большей, чем поперечная площадь пучка, который должен быть измерен, будет давать пропорционально сниженное значение мощности дозы вследствие усреднения по много большей площади детектора. Следует выбирать прибор, подходящий для такой работы (п. 233.6 TS-G-1.1).

39. Физическая защита

39-С1. Определение соответствует Правилам физической защиты ядерных материалов, ядерных установок и пунктов хранения ядерных материалов.

39-С2. Определение несколько отличается от понятия "физическая защита", используемого в Международной конвенции о физической защите МАГАТЭ, где цель физической защиты предотвращение использования ЯМ для изготовления ядерного оружия и не учитываются возможности террористических актов с использованием самого ЯМ как радиоактивного материала.

39-С3. В то же время, в связи с возрастанием угроз терроризма с использованием ЯМ и РВ, поставленные в Правилах более широкие задачи физической защиты совпадают с целями обеспечения сохранности (security в отличие от safety) при перевозках РМ, которые начали разрабатываться в настоящее время в МАГАТЭ. Поэтому общие цели физической защиты сейчас согласно п. 5 Правил физической защиты ядерных материалов, ядерных установок и пунктов хранения ядерных материалов включают:

а) предупреждение несанкционированного доступа;

б) своевременное обнаружение несанкционированного действия;

в) задержку (замедление) проникновения нарушителя;

г) пресечение несанкционированных действий;

д) задержание лиц, причастных к подготовке или совершению диверсии или хищения ядерного материала.

40. Ядерный материал

40-С1. Определение соответствует Федеральному закону "Об использовании атомной энергии".

40-С2. См. справку 31-С2 настоящего Руководства.

1. ВВЕДЕНИЕ

1.1. Назначение и область применения

1.1.1-С1. В НП-053-04 не введены определения понятий "груз" и "перевозка". Они полностью соответствуют определениям, введенным Правилами МАГАТЭ-96, в пп. 211 и 237. Из определения перевозки следует, что в юридическом плане Правила распространяются на обеспечение безопасности только вне территорий предприятий.

1.1.1-С2. Важно отметить, что в качестве груза могут рассматриваться и упаковки с РМ, и неупакованные РМ. То есть НП-053-04 и Правилами МАГАТЭ-96 разрешают перевозку некоторых РМ в неупакованном виде.

1.1.1-С3. Цель НП-053-04 - установление требований безопасности, которые должны выполняться для обеспечения безопасности перевозки РМ в России. При этом НП-053-04 не являются документом, в соответствии с которым осуществляется перевозка РМ. Радиоактивные материалы перевозятся в соответствии с правилами перевозки опасных грузов на различных видах транспорта. Тем не менее некоторые вопросы организации и осуществления перевозок рассматриваются и в данных Правилах.

1.1.1-С4. Основная цель Правил - обеспечение постоянного и адекватного уровня безопасности, который соответствовал бы опасности, представляемой транспортируемыми РМ. Требуется, чтобы основные составляющие безопасности были обеспечены за счет конструкции упаковки. Полагаясь в первую очередь на конструкцию и подготовку упаковок, необходимость в специальных действиях в процессе транспортирования, т.е. для перевозчика, сводится к минимуму. Тем не менее некоторый оперативный контроль для обеспечения безопасности необходим (п. 104.1 TS-G-1.1).

Хотя Правила МАГАТЭ-96 обеспечивают требуемый уровень безопасности перевозки без необходимости регламентации маршрутов, регулирующие органы некоторых государств-членов МАГАТЭ ввели требования в отношении маршрутов. При введении предписаний в отношении маршрутов должны приниматься во внимание риски радиологического и нерадиологического характера при нормальных и аварийных условиях, а также демографические соображения. Подходы, используемые при установлении ограничений по выбору маршрутов, следует основывать на всех факторах, дающих вклад в общий риск при перевозке РМ, а не только на сценариях "наихудшего случая", т.е. авариях с "низкой вероятностью/тяжелыми последствиями". Поскольку регулирующие органы государства, провинции или даже какого-либо местного уровня могут быть вовлечены в решения по маршрутам, часто может потребоваться обеспечение их либо результатами оценки альтернативных маршрутов, либо очень простыми методами, которые они могут использовать (п. 108.1 TS-G-1.1).

При оценке радиологической опасности и обеспечении того, что требования в отношении маршрутов не снижают уровень безопасности, установленный в Правилах, следует проводить анализы с использованием специальных программ для оценки риска. Одна из таких программ, которую можно использовать - INTERTRAN [6], [7], [8] - была разработана в рамках координированной исследовательской программы МАГАТЭ. Это компьютерная программа, основанная на оценках воздействия на окружающую среду, доступна для использования в государствах-членах МАГАТЭ. Несмотря на большое количество неопределенностей, присущее обобщенной модели, и трудности выбора соответствующих входных данных для аварийных условий, эта программа может быть использована для расчета и понимания, по крайней мере, на качественном уровне, факторов, значительных для определения радиологического воздействия при использовании альтернативных маршрутов перевозки РМ. Эти факторы представляют собой важные аспекты, принимать во внимание при любом решении относительно маршрута. Для решений в отношении маршрута при единственном виде транспорта может быть принято множество упрощающих допущений, и могут быть определены общие факторы, приводящие к облегчению использования методов оценки относительного риска (п. 108.2 TS-G-1.1).

1.1.1-С5. Правила перевозок опасных грузов (ОГ), действующие в России на различных видах транспорта, в части перевозок РМ должны полностью учитывать требования безопасности, содержащиеся в НП-053-04.

1.1.2-С1. Правила распространяются на перевозки РМ всеми видами транспорта.

1.1.3-С1. Правила распространяются на перевозки РМ, находящихся в составе научных и иных приборов, эксплуатация которых связана с перевозками.

1.1.3-С2. Перевозка включает в себя транспортирование общим перевозчиком либо владельцем или работающим по найму, когда транспортирование представляет собой побочный процесс по отношению к использованию РМ, например, транспортные средства, перевозящие радиографические устройства, перемещаемые к или от рабочей площадки радиографа, транспортные средства, перевозящие устройства для измерения плотности, перемещаемые на стройплощадку или обратно, и передвижные буровые установки, имеющие измерительные устройства, содержащие РМ, и радиоактивные материалы, используемые для введения в нефтяные скважины (п. 106.1 TS-G-1.1).

1.1.3-С3. В Правилах под "транспортным средством" понимается как транспортное, так и перевозочное средство в терминах, принятых в Правилах МАГАТЭ-96, пп. 217 и 247.

1.1.3-С4. Правила не распространяются на РМ, служащие неотъемлемой частью транспортного средства, например, РМ тепловыделяющих сборок в ядерном реакторе на атомном ледоколе, противовесы из обедненного урана на самолетах и т.д.

1.1.3-С5. Правила не предназначены для применения при перемещении РМ, которые составляют неотъемлемую часть транспортных средств, таких как противовесы из обедненного урана или тритиевые знаки выхода, используемые в авиации; или РМ, находящихся в организмах людей или животных в медицинских или ветеринарных целях, таких как кардиостимуляторы или РМ, введенные в организм людей или животных с целью диагностики или проведения исследований. Лечащий врач или ветеринар должны давать необходимые консультации по радиологической безопасности (п. 107.1 TS-G-1.1).

1.1.3-С6. В некоторых случаях может быть достаточно трудно, определять, является ли то или иное оборудование, прибор или изделие неотъемлемой частью транспортного средства. Очевидно, этот вопрос может решаться в рамках лицензирования эксплуатации этого транспортного средства.

1.1.3-С7. Правила не распространяются на перевозки ядерных боеприпасов и ядерных зарядов в составе готовых изделий. Но это не означает, что Правила не распространяются на перевозки полуфабрикатов с РМ к ядерным боеприпасам или ядерным зарядам и тем более на РМ в виде сырья, из которого будут изготавливаться ядерные боеприпасы или заряды, либо ядерные материалы, получаемые в результате утилизации ядерного оружия.

1.1.3-С8. Правила не распространяются на РМ, имплантированные или введенные в организм человека или животного с целью диагностики или лечения, кардиостимуляторы и др.

1.1.3-С9. Продукты потребления - это предметы, доступные широкой публике, как конечному пользователю, без последующего контроля или ограничения. Это могут быть такие устройства, как детекторы дыма, светящиеся циферблаты или ионо-генерирующие трубки, которые содержат малые количества РМ. Продукты потребления находятся вне действия Правил только после продажи конечному пользователю. Любые перевозки, в том числе между производителями, дистрибьюторами и розничными продавцами, находятся в сфере действия Правил, чтобы гарантировать, что большие количества товаров, изъятых из сферы регулирования при индивидуальном потреблении, нерегулируемым образом не перевозятся (п. 107.2 TS-G-1.1).

1.1.3-С10. Для подтверждения наличия кардиостимулятора или других РМ в организме, введенных с целью лечения или диагностики, в соответствующих случаях должно иметься письменное подтверждение, выдаваемое федеральным органом исполнительной власти специально уполномоченным в области здравоохранения.

В то же время Правила должны применяться при перевозке мертвых животных с такими имплантированными РМ (например, при перевозках животных на захоронение и др.), с учетом соответствующего уровня активности в организме.

1.1.3-С11. В подпунктах 1.1.3 д) и е) Правил под удельной активностью понимается концентрация активности, как указано в приложении 1 к Правилам. Под удельной эффективной активностью понимается удельная активность смеси радионуклидов, рассчитываемая по формуле, приведенной в приложении 1 п. 4 к Правилам.

1.1.3-С12. Действие Правил распространяется на природные материалы или руды, используемые в ядерном топливном цикле или подлежащие переработке с тем, чтобы использовать их радиоактивные свойства. Правила не применяются к другим рудам, которые могут содержать природные радионуклиды, но полезность которых не определяется радиоактивными свойствами этих радионуклидов, при условии, что концентрация активности (удельная активность) не превышает более чем в 10 раз уровней изъятия по концентрации. Кроме того, Правила не применяются к природным материалам и рудам, содержащим природные радионуклиды (до 10-кратного уровня изъятия по величине концентрации) и подвергнутые переработке, если физическая или химическая переработка не преследовала цели извлечения радионуклидов (например, отмытые пески и отходы при очистке глинозема). Кроме упомянутых случаев, Правила должны применяться к огромному количеству материалов, представляющих даже незначительную опасность. Однако в природе встречаются руды, концентрация радиоактивности в которых много выше уровня изъятия. Регулярное транспортирование таких руд может потребовать принятия мер по радиационной защите. Поэтому был выбран коэффициент 10-кратного превышения уровня изъятия для концентраций активности как обеспечивающий необходимый баланс между заботой о радиологической защите и практическими неудобствами, связанными с регулированием большого количества материалов с низкой концентрацией (удельной активностью) радиоактивности природных радионуклидов (п. 107.4 TS-G-1.1).

1.1.3-С13. Концентрации активности (удельная активность) РМ и пределы активности груза РМ, на которые не распространяются Правила, представлены в приложении 1 к НП-053-04.

1.1.3-С14. Принципы изъятия и их применение к перевозке РМ рассматриваются в приложении 1 к НП-053-04 (п. 401 Правил МАГАТЭ-96 (п. 107.3 TS-G-1.1).

1.1.3-С15. В табл. 1 приложения 1 к НП-053-04 (табл. I Правил МАГАТЭ-96) приведены пределы концентрации активности и пределы активности для грузов, которые могут использоваться для изъятия материалов и груза из сферы действия Правил, включая соответствующие административные требования. Если материал содержит радионуклиды, где либо концентрация активности, либо активность груза меньше, чем пределы, приведенные в таблице, то перевозка таких материалов становится изъятой (т.е. Правила не применяются).

1.1.3-С16. Общие принципы изъятия, согласно [3], состоят в следующем:

(a) радиационные риски, которым подвергаются отдельные лица в результате осуществления изымаемой практической деятельности или изымаемого источника, достаточно низки, чтобы не возникла потребность в их регулировании;

(b) суммарное радиологическое воздействие изымаемой деятельности или изымаемого источника достаточно низко, чтобы при существующих обстоятельствах не требовать регулирующего контроля;

(c) изымаемая практическая деятельность или изымаемые источники по сути своей безопасны, в результате чего нет сколько-нибудь существенной вероятности сценариев, которые могут привести к невыполнению критериев (а) и (b) (п. 401.3 TS-G-1.1).

1.1.3-С17. Уровни изъятия в отношении концентраций активности и суммарной активности были изначально получены для включения в Основные нормы безопасности [3] на следующей основе [9]:

(a) индивидуальная эффективная доза 10 мкЗв в год для нормальных условий;

(b) коллективная доза 1 чел.-Зв в год для работы в нормальных условиях.

1.1.3-С18. Уровни изъятия были получены с использованием множества сценариев и путей облучения, которые в явном виде не относились к перевозке. Для специфичных сценариев перевозок были выполнены дополнительные расчеты [10]. Эти специализированные для перевозки уровни изъятия затем сравнивались со значениями из Основных норм безопасности. Было сделано заключение, что относительно малые различия между двумя наборами уровней не оправдывают введения в Правила ряда уровней изъятия, отличающихся от тех, которые имеются в Основных нормах безопасности [3], учитывая к тому же, что наличие различных уровней изъятия в различных видах деятельности может приводить к возникновению проблем при их взаимодействии и вызвать законодательные и процедурные сложности (п. 401.4 TS-G-1.1).

1.1.3-С19. Для радионуклидов, не перечисленных в Основных нормах безопасности, уровни изъятия были рассчитаны с использованием того же метода [9] (п. 401.5 TS-G-1.1).

1.1.3-С20. Уровни изъятия по концентрации активности должны применяться к материалу в упаковочном комплекте, а также на транспортном средстве и внутри него (п. 401.6 TS-G-1.1).

1.1.3-С21. Уровни изъятия для "общей активности" были установлены для перевозки малых количеств материалов, для которых при совместном транспортировании, маловероятно, что суммарная активность приведет к сколько-нибудь значительному радиологическому облучению, даже если уровни изъятия по "концентрации активности" превышены. Поэтому уровни изъятия по "общей активности" установлены для груза, а не для отдельных упаковок (п. 401.7 TS-G-1.1).

1.1.3-С22. В ситуации с цепочками распада значения в табл. 1, колонки 4 и 5, приложения 1 к НП-053-04 и соответствующей таблицы Правил МАГАТЭ-96 относятся к активности или концентрации активности материнского нуклида (п. 401.8 TS-G-1.1).

1.1.4-С1.Правила не распространяются на внутренние операции, включая внутренние перевозки РМ и упаковок с РМ на территории предприятий. Условно можно говорить, что Правила распространяются на перевозки от "ворот" грузоотправителя до "ворот" грузополучателя.

1.1.4-С2. Если перевозки осуществляются внутри ЗАТО, то это не значит, что такие перевозки относятся к внутренним перевозкам. Необходимо знать, является ли используемая дорога дорогой общего пользования или нет.

Иногда дорога служит (называется) дорогой производственного назначения, но перевозки по ней нельзя относить к внутренним перевозкам в понятиях Правил.

1.1.4-С3. При сомнениях в отнесении перевозок к внутренним или внешним (подпадающим под Правила) необходимо обращаться в ГКО или органы государственного регулирования безопасности.

1.1.4-С4. Для возможности эксплуатации упаковок на территории предприятий они должны удовлетворять требованиям безопасности, действующим на конкретном предприятии. Иногда такие требования (например, конструктивные требования к упаковкам) могут быть жестче требований Правил, но очевидно, что в большинстве случаев внутренние требования (правила) могут быть менее жесткими с учетом возможности принятия на предприятиях организационных мер безопасности, в том числе мер оперативного реагирования при аварии.

1.1.5-С1. Правила должны использоваться всеми работниками, связанными с выполнением операций по разработке, изготовлению, испытаниям и эксплуатации упаковочных комплектов для перевозки радиоактивных материалов, а также осуществляющими транзитное хранение РМ и упаковок с РМ.

1.2. Основные положения обеспечения безопасности перевозок

1.2.1-С1. В данном пункте Правил перечислены в общем виде основные положения и принципы обеспечения безопасности перевозок РМ, которые более детально, качественно и (или) количественно в виде соответствующих требований представлены в других разделах Правил. Эти положения и принципы относятся как к техническим параметрам, так и к организационным мерам при перевозках РМ.

1.2.1-С2. Указанные в данном пункте Правил положения и принципы не являются полными. Дополнительно к ним могут предусматриваться меры согласно другим нормативным правовым актам. Например, для некоторых грузов РМ могут предусматриваться особые условия перевозки (например, с использованием литерных поездов). Такие дополнительные требования могут устанавливаться как из задач обеспечения ядерной и радиационной безопасности, так и исходя из задач обеспечения физической защиты.

1.2.1-С3. Примерами других основополагающих положений и мер, определяющих уровень безопасности в области перевозок РМ, могут служить системы выдачи лицензий участникам перевозок. Деятельность государственных органов, связанных с обеспечением и регулированием безопасности перевозок РМ, достаточно многообразна и определяется положениями об этих органах.

1.2.1.1-С1. Требования к допустимым уровням излучения от РМ, упаковок и транспортных средств для различных условий перевозок представлены в пп. 2.6.2, 2.8.12, 2.9.2 НП-053-04.

1.2.1.1-С2. Требования к допустимым уровням выхода активности из упаковок приведены в пп. 2.6.2, 2.7.2, 2.8.12, 2.9.5, 2.11.3 НП-053-04.

1.2.1.1-С3. Допустимые уровни излучения и выхода активности из упаковок, предназначенных для перевозки РМ значительного уровня активности, различные для нормальных и аварийных условий.

Для упаковок с РМ относительно небольших уровней активности упаковки могут разрушаться в аварийных условиях, и соответственно не устанавливается ограничений по уровням излучений и выходу активности из таких упаковок, так как ограничение имеет место само собой вследствие ограничения активности РМ внутри упаковки.

1.2.1.1-С4. Правила не требуют полного отсутствия радиоактивного загрязнения на внешних и внутренних поверхностях упаковок и транспортных средств.

1.2.1.2-С1. Ограничение допустимого количества РМ для различных типов упаковок зависит от степени потенциальной опасности материалов, которая, в свою очередь, определяется как активностью материалов, так и другими его физико-химическими свойствами, способствующими или не способствующими выходу этих материалов из упаковок в различных условиях перевозок. Общий подход такой - чем более опасен РМ по своим свойствам, тем более жесткие требования предъявляются к конструкции упаковочного комплекта для его перевозки и к условиям перевозки.

1.2.1.2-С2. Потенциальная опасность РМ определяется также и конкретным видом излучения данного материала, т.е., по сути, его радионуклидным составом.

1.2.1.3-С1. Кроме непосредственной радиационной опасности, некоторые виды РМ (делящиеся РМ) обладают свойствами вызывать СЦР, в результате которой выделяется большое количество тепла, ионизирующие излучения и образуются новые радионуклиды. Поэтому для обеспечения безопасности перевозок таких РМ требуется, кроме ограничения непосредственного радиационного воздействия, принятие мер, предотвращающих возникновение СЦР в условиях перевозки.

1.2.1.4-С1. Одним из основных принципов обеспечения безопасности при перевозках РМ служит осуществление перевозок РМ в упаковочном комплекте, конструкция которого способна обеспечивать безопасность перевозки без принятия дополнительных организационных и технических мер, т.е., безопасность перевозки РМ должна быть обеспечиваться конструкцией упаковочного комплекта.

1.2.1.4-С2. Принцип обеспечения безопасности конструкцией упаковочного комплекта согласуется с ответственностью грузоотправителя за обеспечение безопасности перевозок и за возможные радиационные последствия, связанные с перевозками, так как именно грузоотправитель отвечает за выбор той или иной конструкции упаковки и ее правильную подготовку к перевозке.

1.2.1.4-С3. Грузоотправитель может и должен соответствующим образом выбирать упаковочный комплект для перевозки РМ и обеспечивать правильную его загрузку РМ и подготовку к перевозке.

1.2.1.5-С1. Кроме ограничения опасных свойств отдельных упаковок с РМ при перевозках, необходимо ограничивать опасные свойства (воздействия) всего груза в целом, размещаемого на том или ином транспортном средстве.

1.2.1.5-С2. В условиях перевозок, если не принимать специальные меры, СЦР может возникать при группировании упаковок с делящимися РМ, хотя каждая упаковка в отдельности может быть подкритичной, т.е., не создавать СЦР. Поэтому для таких упаковок, кроме ограничения их количества на транспортном средстве с точки зрения ограничения радиационного воздействия от всего груза, требуется ограничение их количества по соображениям ядерной безопасности (предотвращения СЦР).

1.2.1.6-С1. Опасность при перевозках РМ в соответствии с принципом оптимизации радиационной защиты не может быть сводиться к нулю. Поэтому один из принципов обеспечения безопасности перевозок РМ - максимальная прозрачность или наглядное информирование об опасных свойствах груза путем использования маркировки, знаков опасности и др.

1.2.1.6-С2. Предполагается, что посторонние люди смогут определять по знакам и другим надписям опасный характер груза РМ и не будут предпринимать действий по вскрытию упаковок, будут стараться удалиться от упаковок с РМ и т.п. Пренебрежение информацией об опасности может приводить к тяжелым последствиям.

1.2.1.6-С3. Использование надписей, этикеток, знаков должно также облегчать выполнение соответствующих функций персоналом, транспортными рабочими представителями органов внутренних дел, таможенных органов, органов государственного регулирования безопасности и др.

1.2.1.7-С1. Подтверждение соответствия выполнения требований НП-053-04 в отношении конструкций РМ и упаковок, а также условий перевозок осуществляется путем выдачи сертификатов (сертификатов-разрешений) ГКО (Росатомом).

1.2.2-С1. НП-053-04 требуют, чтобы при перевозках РМ не были превышены основные дозовые пределы, которые в общем случае установлены в НРБ-99 [1] для персонала и населения.

1.2.2-С2. Конкретные допустимые дозовые пределы с учетом специфики конкретных операций при перевозках и занятого персонала могут быть детализированы в санитарных правилах при транспортировании радиоактивных материалов.

В частности, в главе 3 НРБ-99 [1] приведены требования к ограничению техногенного облучения в контролируемых условиях и указаны основные пределы доз (табл. 2).

Таблица 2

Основные пределы доз

<1> Допускается одновременное облучение до указанных пределов по всем нормируемым величинам.

<2> Основные пределы доз, как и все остальные допустимые уровни облучения персонала группы Б, равны 1/4 значений для персонала группы А. Далее в тексте все нормативные значения для категории персонала приводятся только для группы А.

<3> Относится к дозе на глубине 300 мг/ см².

<4> Относится к среднему по площади в 1 см² значению в базальном слое кожи толщиной 5 мг/см² под покровным слоем толщиной 5 мг/см². На ладонях толщина покровного слоя 40 мг/см². Указанным пределом допускается облучение всей кожи человека при условии, что в пределах усредненного облучения любого 1см² площади кожи этот предел не будет превышен. Предел дозы при облучении кожи лица обеспечивает непревышение предела дозы на хрусталик от бета-частиц.

Там же установлены пределы годового поступления, допустимые среднегодовые объемные активности, среднегодовые удельные активности и др.

1.2.2-С3. Выполнение требований НП-053-04 должно обеспечивать непревышение основных дозовых пределов как в обычных условиях перевозок, так и в случае незначительных происшествий (нормальные условия) и аварий.

1.2.2-С4. Для оптимизации защиты и безопасности требуется принимать во внимание как нормальное, так и потенциальное облучение. К нормальному облучению относится облучение, ожидаемое в обычных и нормальных условиях перевозки, как определено в п. 106 Правил МАГАТЭ-96 [11] (пп. 1.1.2 и 1.3.1 НП-053-04). К потенциальному облучению относится облучение, которое не будет получено наверняка, а может являться результатом либо аварии, либо события, либо последовательности событий вероятностного характера, включая поломки оборудования и ошибки эксплуатации. В случае нормального облучения для оптимизации требуется учет индивидуальных доз и количества людей, подвергающихся облучению; кроме этого, при потенциальном облучении принимается во внимание вероятность возникновения либо аварий, либо событий, либо последовательностей событий. Оптимизацию следует документировать в ПРЗ (п. 302.1 TS-G-1.1).

1.2.2-С5. В Основных нормах безопасности [3] определены требования к радиационной защите для практической деятельности (деятельность, которая увеличивает суммарное радиационное облучение) и для вмешательства (деятельность, которая уменьшает суммарное облучение, влияя на существующие источники облучения). Систему радиационной защиты для практической деятельности, как это установлено в Основных нормах безопасности (раздел 2, Основные требования), можно резюмировать следующим образом:

- непревышение допустимых пределов индивидуальных доз облучения граждан от всех источников излучения (принцип нормирования);

- запрещение всех видов деятельности по использованию источников излучения при которых полученная для человека и общества польза превышает риск возможного вреда, причиненного дополнительным облучением (принцип обоснования);

- поддержание на возможно низком и достижимом уровне, с учетом экономических и социальных факторов, индивидуальных доз облучения и числа облучаемых лиц при использовании любого источника излучения (принцип оптимизации) (п. 302.2 TS-G-1.1).

1.2.2-С6. В практике радиационной защиты существовала и продолжает существовать необходимость устанавливать нормы, связанные с величинами, отличающимися от основных дозовых пределов. Нормы данного типа обычно называют вторичными или производными пределами. Когда такие пределы соотнесены с первичными пределами посредством определенной модели, они называются производными. В Правилах использованы производные пределы (п. 302.3 TS-G-1.1).

1.2.2-С7. Примеры производных пределов в Правилах - пределы максимальной активности A₁ и А₂, максимальные уровни нефиксированного загрязнения, уровни излучения на поверхности и вблизи упаковок и разделяющие расстояния, связанные с ТИ. Правила требуют выполнения оценок и измерений для гарантии соблюдения норм (п. 302.4 TS-G-1.1).

1.2.2-С8. В задачи компетентного органа следует включать обеспечение того, чтобы вся деятельность по перевозке осуществлялась в общих рамках оптимизации защиты и безопасности (п. 302.5 TS-G-1.1).

1.2.2-С9. Для определения эффективности применения Правил, включая требования, относящиеся к ПРЗ, могут использоваться оценки компетентного органа, которые могут быть частью деятельности по обеспечению выполнения соответствия, детально представленной в [12] (см. также пп. 311.1 - 311.8 TS-G-1.1. В настоящем Руководстве аналогичных пояснений нет, так как в НП-053-04 нет положений по обеспечению соблюдения правил, аналогичных п. 311 Правил МАГАТЭ-96). Особенно важна оценка того, имеет ли место эффективная оптимизация радиационной защиты и безопасности. Это может также помогать в достижении и сохранении доверия общественности (п. 304.1 TS-G-1.1).

1.2.2-С10. В п. 304 Правил МАГАТЭ-96 указывается на обязанность компетентного органа периодически организовывать проведение оценки доз облучения в результате перевозок. В НП-053-04 таких прямых указаний нет. Однако следует учитывать рекомендации МАГАТЭ, что информацию о дозах облучения персонала и населения следует накапливать и анализировать по мере необходимости. Анализы следует выполнять, если того требуют обстоятельства, например, если происходят значительные изменения в схеме перевозок или внедрена новая технология, относящаяся к РМ. Сбор необходимой информации может быть обеспечен путем комбинации радиационных измерений и оценок. В дополнение к обычным условиям необходимо анализировать и аварийные условия перевозки (п. 304.2 TS-G-1.1).

1.2.2-С11. В НП-053-04 отсутствуют определения понятий "грузоотправитель" и "грузополучатель". Применяемые понятия в основном в рамках НП-053-04 соответствуют Правилам МАГАТЭ-96 (пп. 212 и 210).

1.2.3-С1. В Нормах радиационной безопасности [1] и Основных нормах безопасности [3] установлены пределы эффективных доз для населения (1 мЗв/год) и персонала (20 мЗв) в среднем за каждый из 5 последовательных лет, но не более 50 мЗв в течение одного года. Дозовые пределы в особых обстоятельствах, пределы эквивалентных доз на хрусталик глаза, конечности (рук и ног) и кожу, а также дозовые пределы для стажеров и беременных женщин также установлены в Основных нормах безопасности, и их следует учитывать в контексте требований п. 1.2.3 (п. 305 [11]). Эти пределы применимы ко всем видам практической деятельности, связанным с облучением, за исключением облучения при медицинских процедурах и облучения от определенных природных источников (п. 305.1 TS-G-1.1).

1.2.3-С2. Для мониторинга и оценки доз облучения в п. 1.2.3 НП-053-04 (п. 305 Правил МАГАТЭ-96) приведены три категории. Для первой категории установлен диапазон доз, в котором требуются малые усилия по определению и контролю доз. Верхний предел этого диапазона равен 1 мЗв в год, который был выбран, чтобы имело место совпадение с дозовым пределом для населения. Вторая категория имеет верхний предел 5 мЗв/год, что немного отличается от требований Правил МАГАТЭ-96 (п. 305). Там установлена величина 6 мЗв/год, рассчитываемая как 3/10 от предела эффективной дозы для персонала (осредненной за 5 лет). Считается, что этот уровень представляет разумную линию раздела между условиями, когда маловероятно достижение дозовых пределов, и условиями, когда дозовые пределы могут быть достигнуты.

В НП-053-04 значение 5 мЗв/год выбрано по аналогии с пределами для персонала категории Б для упрощения пользования Правилами (не иметь излишние количества различающихся пределов). С этими же целями в НП-053-04 не включен пункт, аналогичный п. 306 Правил МАГАТЭ-96, основные задачи которого сформулированы в п. 1.2.3 НП-053-04.

К третьей категории относятся все ситуации, где ожидается превышение предела профессионального облучения 6 мЗв/год, установленного для второй категории (п. 305.2 TS-G-1.1).

1.2.3-С3. Многие транспортные рабочие относятся к первой категории, и специальных мер по мониторингу или контролю их облучения не требуется. Для второй категории понадобится программа оценки доз. Она может быть основана как на индивидуальном мониторинге (контроле), так и на мониторинге рабочих мест. Мониторинг рабочих мест часто может выполняться путем измерения уровня излучения в производственных зонах в начале и в конце данного этапа перевозки. В некоторых случаях, однако, могут также потребоваться мониторинг воздуха, проверки загрязнения поверхности и индивидуальный мониторинг. Для третьей категории индивидуальный мониторинг обязателен. Чаще всего он будет выполняться с применением приборов персональной дозиметрии, таких как пленочные дозиметры, термолюминесцентные дозиметры и, где необходимо, нейтронные дозиметры (п. 305.3 TS-G-1.1).

1.2.3-С4. Некоторые исследования отдельных операций показали наличие корреляции между дозой, полученной работниками и суммой значений ТИ всех обслуженных упаковок [13]. Маловероятно, что перевозчики, обслуживающие упаковки с суммой значений ТИ менее 300 в год, получат дозу выше 1 мЗв/год, поэтому они не нуждаются в детальном мониторинге, оценке доз и индивидуальном учете доз (п. 305.4 TS-G-1.1).

1.2.3-С5. В связи с тем, что при перевозке на условиях исключительного использования допускаются относительно высокие уровни излучения, следует уделять дополнительное внимание выполнению требований п. 1.2.3 НП-053-04 (п. 305 Правил МАГАТЭ-96), поскольку легко превысить уровень 1 мЗв, и соответственно следует предпринимать особые меры в отношении мониторинга или контроля облучения. Для правильной оценки категории облучения следует учитывать облучение, полученное как в ходе непосредственно перевозки, так и на других ее этапах, в частности, при погрузке и выгрузке (п. 305.5 TS-G-1.1).

1.2.3-С6. Уровни дозы 5 мЗв/год для персонала и 1 мЗв/год для критической группы населения [2] представляет собой специально определенные значения, предназначенные для использования при расчете разделяющих расстояний или мощностей доз для постоянно занятых производственных помещений. Расстояния и мощности дозы для удобства часто представляются в таблицах разделяющих расстояний. Значения доз, приведенные в п. 306 Правил МАГАТЭ-96 [11], предназначены только для разделяющих расстояний или расчетов и должны использоваться совместно с предполагаемыми, но реалистическими параметрами для получения приемлемых разделяющих расстояний. Использование данных значений дает разумную гарантию того, что действительные дозы при перевозке РМ будут намного ниже соответствующих годовых дозовых пределов (п. 306.1 TS-G-1.1).

1.2.3-С7. Значения уровня доз совместно с простыми надежными моделями использовались в течение многих лет при расчете таблиц разделения для различных видов транспорта. Оценка имевших место облучений показывает, что дальнейшее использование этих значений приемлемо. В частности, контроль облучения, имеющего место при воздушных и морских перевозках [14, 15], показал, что разделяющие расстояния, полученные на основе этих значений, приводят к дозам для населения ниже соответствующего годового предела, а дозы для работников, не привлекаемых к непосредственным операциям с грузом, также не превышают 1 мЗв/год. Применение разделяющих расстояний само по себе не исключает требования выполнять оценки (в соответствии с п. 305 Правил МАГАТЭ-96 и п. 1.2.3 НП-053-04) (п. 306.2 TS-G-1.1).

1.2.3-С8. В Правилах установлены требования к радиационной защите, которые должны быть выполнены при определении разделяющих расстояний (т.е. минимальных расстояний между упаковками с РМ и регулярно занятыми производственными зонами транспортного средства) и мощностей дозы в регулярно занятых производственных зонах. Для практических целей может быть полезным представлять эту информацию в виде таблиц разделения (п. 306.3 TS-G-1.1).

1.2.3-С9. Медицинское освидетельствование для персонала, связанного с обращением с источниками излучения, в том числе при транспортировании упаковок с РМ, требуется ОСПОРБ-99 [2]. Конкретные требования для различного персонала могут быть детализированы в ПРЗ.

1.2.3-С10. Требования к обучению персонала и проверке его знаний устанавливаются обычно для всех радиационно опасных работ, выполняемых персоналом на предприятии. Конкретные требования в этом отношении для работ, связанных с транспортированием РМ, могут быть детализированы в ПРЗ. По этой программе пояснения даны в справках по пункту 5.1.18 НП-053-04.

1.2.3-С11. Обеспечение информацией и обучение - составная часть любой системы радиационной защиты. Уровень разрабатываемых инструкций должен соответствовать природе и типу выполняемой работы. Работникам, привлекаемым к перевозке РМ, следует знать радиологический риск в своей работе и уметь сводить его к минимуму при всех обстоятельствах (п. 303.1 TS-G-1.1).

1.2.3-С12. Обучение следует связывать с конкретными операциями и обязанностями, конкретными защитными мерами, которые необходимо предпринимать в случае аварии или для использования конкретного оборудования. В его объем (по мере необходимости) следует включать общую информацию о радиологическом риске, знания о природе ионизирующих излучений, влиянии ионизирующих излучений и их измерении. Обучение следует рассматривать как непрерывный процесс в течение всего срока работы и проводить начальное обучение и курсы переподготовки с необходимой периодичностью. Следует периодически проверять эффективность обучения (п. 303.2 TS-G-1.1).

1.2.3-С13. Информация о конкретных требованиях к обучению опубликована в [16, 17] (п. 303.3 TS-G-1.1).

1.2.4-С1. Кроме предотвращения недопустимого облучения персонала и населения, НП-053-04 предусматривают меры по предотвращению недопустимого радиационного воздействия на непроявленные фотоматериалы путем отделения (установления разделяющих расстояний) грузов РМ от таких материалов.

1.2.4-С2. В ходе оценки влияния радиации на рентгеновские снимки в 1947 г. [18] было определено, что после обработки на них может появляться легкая вуаль, если они были подвержены гамма-облучению дозой, превышающей 0,15 мЗв. Это может препятствовать надлежащему применению снимков и приводить к ошибкам в диагностике. Другие типы фотопленок также подвержены образованию вуали, хотя требуемые для этого дозы весьма значительные. Поскольку было бы нереалистичным применять процедуру разделения, зависящую от типа фотопленки, положения Правил сформулированы так, чтобы ограничивать облучение всех необработанных фотопленок не более 0,1 мЗв в ходе перевозки от грузоотправителя до грузополучателя (п. 307.1 TS-G-1.1).

1.2.4-С3. Различие времени перевозки морским транспортом (дни и недели) и наземным или воздушным транспортом (часы и дни) означает, что используются разные таблицы разделяющих расстояний так, чтобы суммарное облучение фотопленки во время перевозки было одинаковым для всех видов транспорта. В ходе распределения и конечного использования фотопленки может потребоваться более чем один вид транспорта и более чем одна перевозка. Поэтому при разработке таблиц разделяющих расстояний для конкретного вида транспорта следует связывать с этим видом транспорта только долю предельной величины, предписанной в п. 307 Правил МАГАТЭ-96 (п. 307.2 TS-G-1.1).

1.2.4-С4. При автомобильных перевозках водитель может обеспечивать достаточное разделение от фотопленок, перевозимых другим транспортным средством, оставляя при парковке вокруг своего автомобиля свободное пространство не менее 2 м (п. 307.3 TS-G-1.1).

1.2.5-С1. Требования, установленные в Правилах, если они выполняются проектировщиком упаковки, грузоотправителем, перевозчиком и грузополучателем, обеспечивают высокий уровень безопасности при перевозке РМ. Однако эти упаковки могут попадать в аварии. Пункт 1.2.5 НП-053-04 (п. 308 Правил МАГАТЭ-96) указывает, что требуются заблаговременное планирование и подготовка для обеспечения достаточного и безопасного реагирования на такие аварии. Реагирование в большинстве случаев будет аналогично реагированию на радиационные аварии на стационарных установках. Таким образом, требуется, чтобы соответствующие национальные или международные организации устанавливали аварийные процедуры, выполняемые в случае аварии при перевозке РМ (п. 308.1 TS-G-1.1).

1.2.5-С2. Планы мероприятий по предупреждению аварий и ликвидации их последствий должны иметься у участников перевозки - грузоотправителя, грузополучателя, перевозчика.

1.2.5-С3. В НП-053-04 нет определения понятия "перевозчик". Оно, по сути, соответствует Правилам МАГАТЭ-96, п. 206. Как указывалось выше, то же самое относится к понятиям "грузополучатель" и "грузоотправитель". Определения этих понятий соответствуют Правилам МАГАТЭ-96, пп. 206, 210 и 212.

1.2.5-С4. НП-053-04 не устанавливают требований к наличию аварийных планов у государственных органов власти. Тем не менее такие планы и соответствующие государственные системы имеются. Основными государственными органами власти в этом отношении являются Росатом и МЧС России. Соответственно планы участников перевозок должны быть гармонизированы с государственными аварийными планами и согласованы в установленном порядке.

1.2.5-С5. Дальнейшее руководство можно найти в пояснениях к п.п. раздела 7 НП-053-04 и [19] (п. 308.2 TS-G-1.1).

1.2.6-С1. НП-053-04 устанавливают требования, которые должны выполняться на соответствующих этапах подготовки, организации и непосредственного осуществления перевозок РМ. Обеспечивать полный контроль выполнения всех этих требований со стороны надзорных и контролирующих органов невозможно. Программа обеспечения качества служит одним из механизмов эффективного контроля выполнения требований НП-053-04 со стороны администрации участников перевозок. Как пример, можно отметить, что в НП-053-04 установлено требование об оформлении сертификатов (сертификатов-разрешений) на конструкции используемых упаковок и перевозки РМ. Обеспечение выполнения этого требования на практике должно осуществляться, в первую очередь, самим грузоотправителем путем использования современных программ обеспечения качества.

1.2.6-С2. Программы обеспечения качества, требуемые НП-053-04, должны охватывать все работы, влияющие на безопасность.

1.2.6-С3. Обеспечение качества - это систематический и документированный метод, позволяющий гарантировать, что требуемые условия или уровень безопасности постоянно достигаются. Любая систематическая оценка и документирование выполнения работ, оцениваемых по отношению к соответствующим нормам, является формой обеспечения качества. Дисциплинированное отношение ко всей деятельности, влияющей на качество, включая, если необходимо, детализацию и верификацию удовлетворительного выполнения и(или) принятие необходимых корректирующих мер будет вкладом в безопасность перевозки и обеспечивает подтверждение того, что требуемое качество было достигнуто (п. 310.1 TS-G-1.1).

1.2.6-С4. В Правилах не содержатся детальные программы обеспечения качества вследствие большого разнообразия производственных потребностей и некоторых отличий в требованиях компетентных органов государств-членов МАГАТЭ. Структура, на которой могут основываться все программы обеспечения качества, представлена в приложении VI к настоящему Руководству (приложение IV в TS-G-1.1). С учетом ступенчатого подхода, степень детализации программы обеспечения качества будет зависеть от фазы и типа транспортной операции (п. 310.2 TS-G-1.1).

1.2.6-С5. Разрабатывать и применять программы обеспечения качества следует своевременно, до начала транспортных операций. Когда необходимо, компетентный орган будет добиваться, чтобы программы обеспечения качества применялись как часть своевременного принятия Правил (п. 310.3 TS-G-1.1).

1.2.6-С6. Под компенсирующими положениями в п. 1.2.6 НП-053-04 понимаются мероприятия по обеспечению (гарантиям) качества, выполняемые при эксплуатации упаковочных комплектов и составленные с учетом возможного отсутствия надлежащих мероприятий по обеспечению качества при изготовлении данных упаковочных комплектов.

1.2.6-С7. Дальнейшее руководство по обеспечению качества дано в [20] (п. 310.4 TS-G-1.1).

1.2.7-С1. НП-053-04 не оговаривают конкретных требований к перевозкам в специальных условиях. Однако общее требование - при перевозке в специальных условиях должен обеспечивать уровень безопасности не меньше, чем при выполнении всех установленных требований НП-053-04 для конкретного груза РМ.

1.2.7-С2. В то же время в некоторых случаях специальные условия могут достигаться достаточно простыми способами, без значительных дополнительных затрат. Например, можно учитывать защитные свойства транспортного средства, ограничивать скорость движения и (или) исключать всякое другое движение при перевозке груза РМ, выбрать специальный маршрут.

1.2.7-С3. Назначение п. 1.2.7 НП-053-04 (п. 312 Правил МАГАТЭ-96) соответствует аналогичным положениям в более ранних изданиях Правил МАГАТЭ. С самого раннего издания (1961) Правила МАГАТЭ разрешают перевозку грузов, не соответствующих всем необходимым требованиям, но это можно делать только в специальных условиях. Поскольку обычные указанные в Правилах нормативные требования не выполняются, каждый случай применения специальных условий должен специально утверждаться всеми вовлеченными компетентными органами (т.е. требуется многостороннее утверждение) (п. 312.1 TS-G-1.1).

1.2.7-С4. Концепция специальных условий призвана дать грузоотправителям возможность гибкого выбора альтернативных мер безопасности, эквивалентных тем, которые фактически предписаны Правилами. Это делает возможным как разработку новых мер контроля и методов для удовлетворения существующих и изменяющихся потребностей промышленности в длительной перспективе, так и применение специальных мер контроля при эксплуатации для конкретных грузов, когда интерес в этом носит лишь кратковременный характер. Роль специальных условий как возможного пути внедрения и испытания новых методов обеспечения безопасности, которые позже могут быть ассимилированы в специальных нормативных положениях, жизненно важна и для будущего развития Правил (п. 312.2 TS-G-1.1).

1.2.7-С5. Известно, что при перевозке могут возникать незапланированные ситуации (например небольшие повреждения упаковок или какие-либо отступления от требований Правил), требующие выполнения каких-то действий. Если при этом не возникает немедленного влияния на здоровье, безопасность и (или) физическую защиту, специальные условия могут быть приемлемым решением. Специальных условий не следует требовать в случаях несоответствий, которые могут потребовать, чтобы перевозка немедленно перешла из ситуации несоответствия в условия соответствующего контроля здоровья и безопасности. Считается, что процедуры аварийного реагирования, приведенные в [18] и программы обеспечения соблюдения Правил согласно [12] обеспечивают лучшие подходы в большинстве случаев возникновения незапланированных событий такого типа (п. 312.3 TS-G-1.1).

1.2.7-С6. Специальные условия можно применять в отношении перевозок, для которых отклонения от стандартных свойств конструкции упаковок приводят к необходимости принятия компенсирующих мер безопасности в виде более строгого эксплуатационного контроля. Детальная информация о возможных мерах дополнительного контроля, которые могут на практике использоваться с этой целью, включена в п. 825.1 TS-G-1.1 (см. конец справки 4.1.2-С8 настоящего Руководства). Информация, предоставляемая для обоснования аргументов по эквивалентной безопасности, может содержать количественные данные, если они доступны, а может варьироваться от рассмотрения суждений на основе соответствующего опыта до вероятностного анализа риска (п. 312.4 TS-G-1.1).

1.2.8-С1. Радиационная опасность может быть не единственной опасностью, связанной с содержимым упаковки РМ. Возможны и другие опасности, в том числе пирофорность, коррозия или окисляющие свойства; либо в случае выхода содержимое может реагировать с окружающей средой (воздухом, водой и т.п.), создавая в свою очередь опасные вещества. Последнее явление имеется в виду, когда в п. 309 Правил МАГАТЭ-96 (п. 1.2.8 НП-053-04) требуется обеспечивать должную безопасность от химических (т.е. нерадиоактивных) угроз и особое внимание уделять гексафториду урана (UF₆) из-за его склонности реагировать при определенных условиях как с влагой в воздухе, так и с водой, образуя фтористый водород и уранилфторид (HF и UO₂F₂) (п. 309.1 TS-G-1.1).

1.2.8-С2. Другие опасные свойства должны быть учтены грузоотправителем при организации перевозки, а ГКО и органы государственного регулирования безопасности должны принимать во внимание такие свойства РМ при выдаче сертификатов (сертификатов-разрешений).

1.2.8-С3. При повреждении системы герметизации упаковки в условиях аварии, воздух и(или) вода могут проникать внутрь и в некоторых случаях химически реагировать с содержимым. Для отдельных РМ эти химические реакции могут производить щелочи, кислоты, отравляющие вещества, потенциально опасные для окружающей среды и населения. Данную проблему следует учитывать в конструкции упаковок и при планировании процедур аварийного реагирования с целью снижения последствий таких реакций. Следует полностью принимать во внимание количество вовлеченных материалов, возможную кинетику реакций, смягчающее влияние продуктов реакций (самогашение, самозакупоривание, нерастворимость и т.п.) и возможное повышение концентрации или разбавление в окружающей среде. Подобные соображения могут накладывать ограничения на конструкцию или применение упаковки, более жесткие, чем те, которые связаны с радиоактивной природой содержимого (п. 309.2 TS-G-1.1).

1.2.8-С4. Правила обеспечивают приемлемый уровень контроля излучения и опасности по критичности, связанный с перевозкой РМ. С одним исключением (в отношении UF₆) они не касаются опасностей, которые могут явиться следствием физического (химического) состояния (формы), в котором радионуклиды перевозятся. В некоторых случаях такая дополнительная опасность может превышать радиационную опасность. Соблюдение положений Правил, следовательно, не освобождает пользователей от необходимости учитывать все другие потенциально опасные свойства содержимого (п. 507.1 TS-G-1.1).

1.2.8-С5. Настоящее издание Правил впервые включает положения относительно упаковок, предназначенных для UF₆, основанные как на наличии присущих ему опасностей, т.е. излучения (критичности), так и химической угрозы. Учитывая большой объем перевозок, гексафторид урана представляет собой единственный продукт, для которого такие дополнительные опасности приняты во внимание в формулировке положений Правил (см. п. 629 Правил МАГАТЭ-96 и п. 2.7.1 НП-053-04) (п. 507.2 TS-G-1.1).

1.2.8-С6. Рекомендации ООН по перевозке опасных грузов [21] классифицируют все РМ, как класс 7, хотя другие опасные свойства некоторых материалов (например, освобожденные РМ с многочисленными видами опасности) могут быть более значимыми. Рекомендации ООН предписывают выполнение испытаний для упаковочных комплектов для всех опасных грузов и классифицируют их следующим образом:

класс 1 - Взрывчатые вещества

класс 2 - Газы (сжатые, сжиженные, растворенные под давлением или глубокоохлажденные)

класс 3 - Легковоспламеняющиеся жидкости

класс 4 - Легковоспламеняющиеся твердые вещества; вещества, способные самовозгораться; вещества, выделяющие легковоспламеняющиеся газы при взаимодействии с водой

класс 5 - Окисляющие вещества, органические перекиси

класс 6 - Токсичные и инфекционные вещества

класс 7 - Радиоактивные материалы

класс 8 - Коррозионные вещества

класс 9 - Другие опасные вещества и предметы (п. 507.3 TS-G-1.1)

1.2.8-С7. Дополнительно к выполнению требований Правил относительно их радиоактивных свойств радиоактивные грузы должны подчиняться требованиям, определенным соответствующими международными транспортными организациями и применимым положениям, принятым отдельными государствами, для любых других опасных свойств. К ним, например, относятся требования к нанесению этикеток и информации, которую нужно приводить в транспортных документах, дополнительные требования к конструкции упаковки и утверждению соответствующими компетентными органами (п. 507.4 TS-G-1.1).

1.2.8-С8. Если требования к упаковкам, определенные соответствующими международными организациями в отношении дополнительной опасности, являются более серьезными, чем те, которые устанавливают Правила относительно радиационного риска, то требования в отношении дополнительной опасности будут устанавливаться стандартом [21] (п. 507.5 TS-G-1.1).

1.2.8-С9. Для РМ перевозимого под давлением, или если внутреннее давление может возрастать в процессе перевозки при температурных условиях, определенных в Правилах, или если упаковка может быть опрессована при заполнении или опорожнении, то такая упаковка может попадать под действие свода правил для сосудов, работающих под давлением, соответствующих государств (п. 507.6 TS-G-1.1).

1.2.8-С10. Проводимые испытания упаковочных комплектов для грузов с опасными свойствами, отличными от радиоактивности, предписаны в Рекомендациях ООН [21] (п. 507.7 TS-G-1.1).

1.2.8-С11. Дополнительные этикетки, указывающие на дополнительную опасность, следует размещать так, как это предусмотрено национальными и международными транспортными правилами (п. 507.8 TS-G-1.1).

1.2.8-С12. Поскольку правила, вводимые международными транспортными организациями, а также государствами часто корректируются, следует обращаться к текущим изданиям, для установления, какие дополнительные положения нужно применять относительно дополнительной опасности (п. 507.9 TS-G-1.1).

1.3. Классификация и пределы загрузки упаковок

1.3.1-С1. В данном пункте указаны три различных вида условий перевозок и три уровня степени тяжести возможных воздействий на груз РМ при перевозках. Это необходимо для дальнейшей классификации по методам испытаний упаковок.

1.3.1-С2. Обычные условия определяются теми воздействиями на груз, которые всегда имеют место на транспорте (ускорения, вибрация, колебания температуры окружающей среды, влажность и т.д.). НП-053-04, за исключением некоторых положений по температуре, ускорениям и вибрации, не устанавливают требований к испытаниям для обычных условий перевозки. Для конкретных видов транспорта они могут быть установлены дополнительно в соответствующих правилах. Также следует применять общее требование по п. 2.8.14 НП-053-04 об использовании общих промышленных стандартов для конструктивного исполнения и изготовления упаковок.

1.3.1-С3. В общем виде нормальные условия или испытания на нормальные условия определяют те ситуации и воздействия при перевозке, после которых груз РМ обычно продолжает следовать без принятия каких-то специальных дополнительных мер. Хотя они и не являются обычными условиями, тем не менее полагается, что может отсутствовать даже констатация факта такого воздействия. В НП-053-04 принято, что нагрузки в нормальных условиях могут имитироваться испытаниями на нормальные условия, указанными в НП-053-04.

1.3.1-С4. В Правилах принято, что нагрузки, которые могут воздействовать на груз РМ в аварийных условиях, могут быть имитированы испытаниями на аварийные условия, указанными в Правилах.

1.3.1-С5. Испытания на нормальные и аварийные условия не полностью и не абсолютно точно имитируют те происшествия и аварии, которые возможны при перевозке. Тем не менее имеется достаточно много обоснований, устанавливающих, что такие испытания перекрывают по степени воздействия подавляющее большинство ситуаций на транспорте.

1.3.2-С1. Классификация упаковок в НП-053-04 и в данном пункте НП-053-04 установлена в зависимости от количества и степени опасности перевозимого РМ. Общий принцип такой - чем большую опасность представляет РМ, тем более жесткие требования предъявляются к конструкции упаковки, т.е., тем большим механическим, тепловым и другим возможным при перевозке воздействиям должна противостоять конструкция, а именно:

- упаковки с наиболее опасными РМ должны удовлетворять предъявляемым требованиям во всех условиях перевозки - обычных, нормальных и аварийных;

- упаковки РМ ограниченной и достаточно низкой опасности должны удовлетворять предъявляемым требованиям при нагрузках, которые могут воздействовать на упаковки при обычной перевозке и при незначительных происшествиях, но могут быть разрушены при серьезных авариях;

- упаковки с РМ крайне малой опасности должны быть рассчитаны только на обычные условия перевозки.

1.3.2-С2. Классификация упаковок в НП-053-04 проведена по типам в зависимости от степени радиационной опасности. По степени ядерной опасности специального обозначения типа упаковки не вводиться, хотя устанавливаются конкретные требования к упаковкам с делящимися РМ, представляющими ядерную опасность.

1.3.2-С3. Конкретные требования к упаковкам различных типов указаны в соответствующих пунктах раздела 2 НП-053-04.

1.3.2-С4. Классификация упаковок в НП-053-04 полностью соответствует классификации упаковок в Правилах МАГАТЭ-96.

1.3.3-С1. Общим требованием к пределам загрузки упаковок служит требование о загрузке только того РМ, для которого упаковка была сконструирована (модернизирована) и прошла соответствующее согласование (утверждение). Более конкретные требования к пределам загрузки указаны в подпунктах данного пункта НП-053-04.

1.3.3.1-С1. Допустимые пределы загрузки освобожденных упаковок очень сильно различаются (в сотни и тысячи раз) в зависимости от физических свойств и изделия, в котором находится РМ. Увеличение допустимой активности при перевозках приборов и инструментов с РМ в общем виде обосновывается тем, что прибор сам служит дополнительным барьером против опасного воздействия материалов. Конкретные требования к таким приборам и инструментам приведены в НП-053-04.

1.3.3.2-С1. См. справки 5.6.1-С1, 5.6.1-С2 и 5.6.5-С1 настоящего Руководства.

1.3.3.2-С2. Концентрации, включенные в определения материалов НУА и ОПРЗ в Правилах МАГАТЭ издания 1973 г., были таковы, что в случае потери упаковки разрешенные материалы могли бы производить уровни излучения, превышающие приемлемый уровень для упаковки типа А в условиях аварий. Поскольку от промышленных упаковок, используемых для перевозки материалов НУА и ОПРЗ, не требуется удовлетворять предъявляемым к ним требованиям при транспортных авариях, в Правила МАГАТЭ издания 1985 были введены положения, об ограничении содержимого упаковок до количества, которое позволит удерживать уровень излучения на расстоянии 3 м от незащищенного материала или объекта в пределах 10 мЗв/ч. Не ожидается, что геометрические изменения материалов НУА и ОПРЗ в результате аварии приведут к значительному повышению этого уровня внешнего излучения. Это ограничивает аварийные последствия, связанные материалом НУА и ОПРЗ, по существу, тем же уровнем, который относится к упаковкам типа А, где значение А₁ основано на незащищенном содержимом упаковки типа А, создающем уровни излучения 100 мЗв/ч на расстоянии 1 м (п. 521.1 TS-G-1.1).

Определены пределы активности для перевозочного средства для материалов НУА и ОПРЗ; учитывалась повышенная опасность, представляемая жидкостями и газами, горючими твердыми веществами и уровнями загрязнения в условиях аварий (п. 525.1 TS-G-1.1).

1.3.3.3-С1. Величины А₁ и А₂ для одного и того же радионуклида могут существенно различаться. То есть предел активности в упаковке типа А может быть различным в зависимости от того, относится или нет данный РМ по физико-химическим свойствам к РМ особого вида.

1.3.3.3-С2. Ограничения активности содержимого упаковок типа А (А₁ для материалов особого вида и А₂ для материалов, не относящихся к особому виду) для любого радионуклида или комбинации радионуклидов выводятся на основе радиологических последствий, которые полагаются приемлемыми в рамках принципов радиологической защиты после разрушения упаковки в результате аварии. Метод определения значений А₁ и А₂ приведен в приложении I НП-053-04 (п. 401.1 TS-G-1.1).

1.3.3.3-С3. В Правилах не предписаны ограничения по количеству упаковок типа А, перевозимых на транспортном средстве. Упаковки типа А перевозятся совместно и иногда в больших количествах. В результате источник в случае аварии при таких перевозках может быть больше чем выход из единичной поврежденной упаковки. Но считается, что нет необходимости ограничивать величину потенциального источника, сокращая количество упаковок типа А на транспортном средстве. Большинство упаковок типа А содержит малую долю от значений А₁ или А₂; лишь малый процент грузов из упаковок типа А имеют активность больше чем эквивалент одной полной упаковки типа А. Исследование, предпринятое в Великобритании [22], показало, что самая большая загрузка транспортного средства с большим количеством упаковок типа А была эквивалентна менее чем пяти полным упаковкам данного типа. Опыт также показывает, что упаковки типа А хорошо проявляют себя во многих аварийных условиях. Суммирование данных об инцидентах из США [23] и Великобритании [24] за период около 20 лет дает информацию о 22 авариях с грузами множества упаковок типа А. Выход радиоактивного содержимого имел место только в двух из этих случаев. Оба они привели к выходу активности порядка 10^-4 А₂. Еще один пример можно найти в описании аварии, случившейся в США в 1983 г. [25] с транспортным средством, перевозившим 82 упаковки (типа А и освобожденные) с суммарной активностью на борту 4А₂. Две упаковки были разрушены с выходом материала активностью примерно 10^-4 А₂ (п. 401.2 TS-G-1.1).

1.3.3.4-С1. Пределы содержимого для упаковок типа B(U) и типа В(М) указываются в сертификатах-разрешениях об утверждении (п. 415.1 TS-G-1.1).

1.3.3.4-С2. Для упаковок типа B(U) и типа В(М), предназначенных для перевозки по воздуху, пределы содержимого еще более ограничены меньшей из величин 3000 А₁ или 100 000 А₂ для материалов особого вида и 3000 А₂ для других РМ (п. 416.1 TS-G-1.1).

1.3.3.4-С3. Предел 3000 А₂ для материала не особого вида был установлен с учетом работы по анализу риска, выполненной Хубертом и др. [26] и касающейся поведения упаковки типа В в авариях при перевозке по воздуху. Он же является пороговым значением, для которого требуется утверждение перевозки упаковок типа В(М) (п. 416.2 TS-G-1.1).

1.3.3.4-С4. Что касается предела радиоактивного содержимого для материала особого вида, то из системы Q следует, что для него значение 3000 А₁ было принято в качестве предела радиоактивного содержимого параллельно с пределом 3000 А₂ для такого материала. Однако для некоторых альфа-излучателей отношение А₁ к А₂ может достигать величины 10⁴, что привело бы к эффективной потенциальной загрузке упаковки 3×10 А₂ в нерассеиваемом виде. Это виделось как нежелательно высокий уровень радиоактивного содержимого, в частности, если особый вид материала частично нарушается при очень тяжелой аварии. Предполагалось, что сходство между испытанием на столкновение для материала особого вида и испытания на механическое повреждение для упаковок типа В позволяет ожидать снижения выброса в 10² раз по сравнению с упаковкой типа В, позволяя увеличивать источник от 100 до 300 000 А₂. В качестве консервативной оценки было принято значение 100 000 А₂ (п. 416.3 TS-G-1.1).

1.3.3.4-С5. Радиоактивные материалы в нерассеиваемом виде или закрытые в прочной металлической капсуле представляют минимальную угрозу загрязнения, хотя опасность от прямого излучения остается. Дополнительная защита, обеспечиваемая для материалов особого вида, достаточна, чтобы перевозить материалы особого вида по воздуху в упаковке типа B(U) в количествах до 3000 А₁, но не более значений 100000 А₂ для этого нуклида особого вида. Французские исследования показали, что некоторые материалы особого вида, утвержденные по существующим нормам, могут сохранять свою удерживающую функцию и при испытаниях для условий авиакатастроф [26] (п. 416.4 TS-G-1.1).

1.3.3.5-С1. Конструкция упаковки типа С должна ограничивать потенциальный выход до приемлемых уровней при попадании упаковки в тяжелую авиакатастрофу. Пределы содержимого упаковки типа С, указываемого в сертификате-разрешении об утверждении, учитывают требования к испытаниям упаковок типа С, отражающие очень серьезные аварийные нагрузки, которые возможны при тяжелой авиакатастрофе. Конструкция должна также обеспечивать формы материала и его физического или химического состояния совместимость с системой защитной оболочки (система герметизации) (п. 417.1 TS-G-1.1).

1.3.3.6-С1. Кроме соответствующих ограничений по величине активности, упаковки с делящимися РМ имеют ограничения по загрузке с точки зрения обеспечения ядерной безопасности (критичности).

1.3.3.6-С2. Важно, чтобы содержание делящегося материала в упаковке соответствовало утвержденному описанию ее содержимого, поскольку безопасность по критичности может быть чувствительной к количеству, типу, форме и конфигурации делящегося материала, фиксированных поглотителей нейтронов и (или) иных неделящихся материалов, включенных в содержимое. В описание разрешенного содержимого следует включать все материалы (например, внутренние резервуары, упаковочные материалы, части свободных пространств) или значительные примеси, которые возможно или по своей природе наверняка присутствуют в упаковке. Таким образом, при оценке безопасности следует тщательно учитывать весь диапазон изменения параметров, характеризующих все материалы, являющиеся возможными компонентами содержимого упаковки. Важно соответствие количества делящегося материала определенному в сертификате-разрешении об утверждении, потому что любые изменения могут вызывать увеличение коэффициента размножения нейтронов вследствие большего количества делящегося материала или в случае уменьшения его количества приводить к увеличению реактивности вследствие оптимизации замедления на воде (например, в сертификате-разрешении может требоваться перевозка полных топливных сборок без удаленных стержней). Включение делящегося материала или иных радионуклидов, не разрешенных для упаковки, может оказывать неожиданное влияние на безопасность по критичности (например, замена U-235 на U-233 может давать больший коэффициент размножения). Аналогично помещение одного и того же количества делящегося материала в гетерогенном или гомогенном распределении может значительно влиять на коэффициент размножения. Расположение в гетерогенной решетке дает более высокую реактивность для системы низкообогащенного урана, чем гомогенное распределение того же количества материала (п. 418.1 TS-G-1.1).

1.3.3.7-С1. Кроме соответствующих ограничений по величине активности, упаковки с гексафторидом урана имеют дополнительные ограничения согласно пункту 1.3.3.7 НП-053-04.

1.3.3.7-С2. Предел массы гексафторида урана в загруженной упаковке определен так, чтобы предотвращать переопрессовку как при заполнении, так и при опорожнении. Этот предел следует основывать на максимальной рабочей температуре контейнера с гексафторидом урана, сертифицированном минимальном внутреннем объеме контейнера, минимальной чистоте гексафторида урана 99,5 % и минимальном запасе безопасности 5% свободного объема, когда гексафторид урана находится в жидком состоянии при максимальной рабочей температуре [27] (п. 419.1 TS-G-1.1).

1.3.3.7-С3. Требование, чтобы гексафторид урана был в твердой форме и чтобы внутреннее давление в контейнере с гексафторидом урана было ниже атмосферного при передаче для перевозки, установлено как метод безопасного выполнения операций и для обеспечения максимального запаса безопасности при перевозке. В общем случае контейнеры заполняют гексафторидом урана при давлениях выше атмосферного в газообразном или жидком состоянии. Пока гексафторид урана не охлажден и не отвержден, нарушение системы герметизации как контейнера, так и системы заполнения на предприятии может приводить к опасному выбросу этого вещества. Однако поскольку тройная точка для гексафторида урана имеет параметры 64°С при нормальном атмосферном давлении 1,013×10⁵ Па, то если гексафторид урана представлен для перевозки в термически стабильном состоянии, крайне маловероятно, что в нормальных условиях перевозки он нагреется выше тройной точки (п. 419.2 TS-G-1.1).

1.3.3.7-С4. Соблюдение требования о нахождении гексафторида урана при перевозке в твердой форме при внутреннем давлении в контейнере ниже атмосферного обеспечивает следующее: (а) обращение с контейнером до и после перевозки, а также при перевозке в нормальных условиях будет осуществляться при максимальном запасе безопасности исполнения данной упаковки; (b) максимизацию конструктивных возможностей упаковки; (с) надлежащую работу системы герметизации упаковки. Выполнение этого требования исключает представление на перевозку контейнеров, которые не были должным образом охлаждены после заполнения (п. 419.3 TS-G-1.1).

1.3.3.7-С5. Вышеописанные критерии для установления пределов заполнения и специальные пределы заполнения контейнеров с гексафторидом урана, наиболее широко используемых во всем мире, определены в [27]. Пределы заполнения любых других контейнеров с гексафторидом урана следует устанавливать, используя эти критерии, и для каждого контейнера, требующего утверждение компетентного органа, анализ, устанавливающий предел заполнения и величину этого предела, следует включать в документацию по безопасности, направляемую компетентному органу. В безопасном пределе заполнения следует учитывать внутренний объем гексафторида урана в разогретом и жидком состоянии и в дополнение указывать незаполненный объем (т.е. объем газа) над жидкостью в контейнере (п. 419.4 TS-G-1.1).

1.3.3.7-С6. Гексафторид урана значительно расширяется при фазовом переходе из твердого состояния в жидкое. Он расширяется из твердого состояния при 20°С до жидкого при 64°С на 47% (от 0,19 до 0,28 см³/г). Кроме того, жидкий гексафторид урана будет расширяться дополнительно на 10% по отношению к объему в твердом состоянии (от 0,28 см/г в тройной точке до 0,3 см³/г) при нагреве от 64 до 113°С. В результате может наблюдаться дополнительный существенный рост объема гексафторида урана между температурой заполнения и более высокой температурой. Поэтому проектировщику и оператору установки, заполняющей контейнеры гексафторидом урана, следует уделять особое внимание обеспечению соблюдения предела заполнения контейнеров. Это особенно важно, поскольку если не уделять этому внимания, количество материала, которое может быть залито в контейнер, может значительно превышать безопасный предел заполнения при температуре, с которой гексафторид урана обычно разливается в контейнеры (например, при температуре около 71°С). Например, контейнер объемом 3964 л с пределом заполнения 12 261 кг может принять до 14 257 кг гексафторида урана при 71°С. При нагреве выше 71°С жидкий гексафторид урана может целиком заполнять контейнер и за счет гидравлических сил деформировать и разорвать его. Количество гексафторида урана, превышающее 14 257 кг, может разорвать контейнер при нагревании выше 113°С. Разрыв за счет гидравлических усилий - это хорошо изученное явление, и оно должно быть исключено путем соблюдения установленных пределов заполнения, основанных на сертифицированном минимальном объеме контейнера и плотности гексафторида урана при 121°С для всех контейнеров при максимальной температуре, определяемой конструкцией контейнера [28] (п. 419.5 TS-G-1.1).

1.3.3.7-С7. Перед перевозкой контейнера с гексафторидом урана грузоотправителю следует убедиться, что его внутреннее давление ниже атмосферного путем измерения датчиком давления или иным прибором, показывающим давление. Это соответствует ISO 7195, который указывает, что для демонстрации пригодности цилиндра к перевозке гексафторида урана следует проводить испытание на наличие давления, меньше атмосферного в холодном состоянии. Согласно ISO 7195, контейнер с гексафторидом урана не следует перевозить, пока не продемонстрировано, что давление внутри меньше атмосферного и равно 6,9×10⁴ Па. В эксплуатационной процедуре для упаковки следует определять максимально допустимое давление, меньше атмосферного, измеренное таким образом, которое будет приемлемо для перевозки; результаты этого измерения следует включать в соответствующую документацию. Это предперевозочное испытание следует также сопровождать согласованными процедурами обеспечения качества (п. 419.6 TS-G-1.1).

2. ТРЕБОВАНИЯ К РАДИОАКТИВНЫМ МАТЕРИАЛАМ, ТРАНСПОРТНЫМ УПАКОВОЧНЫМ КОМПЛЕКТАМ И УПАКОВКАМ

2.1. Требования к радиоактивным материалам НУА-III

2.1.1-С1. В материалах НУА-III РМ может иметь достаточно большую активность, но удельная активность этого материала ограничена, активность относительно равномерно распределена и относительно тяжело рассеивается. Однако активность (РМ) абсолютно не может рассеиваться в условиях перевозки. Способность данного РМ к рассеянию проверяется испытанием на выщелачивание согласно п. 3.2 НП-053-04.

2.1.1-С2. См. справки настоящего Руководства по п. 11 раздела Термины и определения" НП-053-04.

2.1.1-С3. Положения для НУА-III предназначены главным образом для определенных грузов с РАО, имеющими среднюю удельную активность выше предела 10^-4 A₂/г, установленного для материалов НУА-II. Более высокий предел удельной активности 2×10^-3 A₂/г для материалов НУА-III обосновывается:

- ограничением таких материалов твердыми материалами в недисперсной форме, следовательно, поэтому полностью исключены порошки, а также жидкости или растворы;

- необходимостью в испытании на выщелачивание для обоснования достаточной нерастворимости указанных материалов в случае воздействия таких природных условий, как ливень (см. справку 2.1.1-С4) настоящего Руководства;

- более высоким уровнем требований к промышленным упаковкам ПУ-3 (ПУ-3) в условиях неисключительного использования, который представляет собой то же, что и требования к упаковкам типа А для твердых материалов;

- в случае промышленной упаковки ПУ-2 (ПУ-2) (п. 524 Правил МАГАТЭ-96) отсутствие испытания на опрыскивание водой и испытания на глубину разрушения компенсируется испытанием на выщелачивание и эксплуатационным контролем при исключительном использовании соответственно (п. 226.9 TS-G-1.1).

2.1.1-С4. Предельная скорость выщелачивания 0,1A₂ за неделю была получена при рассмотрении случая с блоком материала в контейнере (например, стальная бочка), который был подвергнут воздействию погодных условий, в том числе значительному ливню так, чтобы блок в течение одной недели был покрыт водяной пленкой. Если эта упаковка затем попадает в аварию в процессе обращения с ней, то часть жидкости может испаряться, и на основе стандартной модели определения величины A₂, было постулировано, что от 10^-4 до 10^-3 от этого вещества поступает в тело наблюдателя (см. приложение I к настоящему Руководству). Поскольку упаковка должна выдерживать испытание на свободное падение и испытание на укладку штабелем, как это задано в пп. 722 и 723 Правил МАГАТЭ-96 (см. пп. 3.4.2.4 и 2.5 НП-053-04), может быть дан определенный кредит доверия ее способности сохранять свое содержимое: она, может быть, не особенно подходит, как для упаковки типа А, но может быть достаточно пригодной, чтобы ограничить выход значением 10^-2 ¸ 10^-3 доли рассеиваемого содержимого. В связи с тем, что суммарное поглощение телом должно быть ограничено величиной 10^-6 A₂, чтобы соответствовать уровню безопасности, предусмотренному для упаковок типа А, рассеиваемое содержимое бочки (т.е. жидкость) не должно превышать 0,1A₂ (п. 601.2 TS-G-1.1).

2.2. Требования к радиоактивным материалам особого вида

2.2.1-С1. Ограничение минимального размера РМ особого вида 5 мм обусловливается тем, чтобы при авариях и разрушении упаковок типа А этот материал можно было относительно легко обнаруживать.

2.2.1-С2. Радиоактивный материал особого вида должен быть разумного размера, чтобы его можно было легко подбирать или обнаруживать после аварии; отсюда ограничение минимального размера. Цифра 5 мм произвольна, но практична учетом типа материала, который обычно классифицирован как РМ особого вида (п. 602.1 TS-G-1.1).

2.2.2-С1. Из способов перевозки РМ особого вида наиболее экономична перевозка в упаковках типа А. Так же как и Правила МАГАТЭ-96, НП-053-04 не требуют от таких упаковок способности выдерживать аварийные условия перевозок. Безопасность перевозки РМ в таких упаковках достигается за счет требований к самим РМ. В частности, при нарушении целостности упаковки типа А при транспортной аварии предотвращение рассеяния РМ должно обеспечиваться самим материалом.

2.2.2-С2. Правила ориентированы на то, чтобы обеспечивать отсутствие выхода радиоактивного содержимого из упаковки с РМ особого вида за счет утечки или за счет выщелачивания (диспергирования) в случае тяжелой аварии, даже если упаковочный комплект будет разрушен (см. приложение I к настоящему Руководству). Это минимизирует риск от ингаляции или перорального поступления, или загрязнения РМ. По этой причине РМ особого вида должен быть способен выдерживать серьезные механические и тепловые испытания, аналогичные тем, что предписываются для упаковок типа B(U), без неприемлемой потери или рассеяния РМ в любое время в течение срока службы (п. 603.1 TS-G-1.1).

2.2.2-С3. Результатами испытаний заявитель должен показывать, что выщелачивание испытуемого материала равно или больше РМ особого вида, который должен перевозиться. При этом могут применяться соответствующие масштабные отношения для материала без капсулы. Для материала в виде капсулы масштабная экстраполяция затруднена, и в этом случае могут использоваться подходящие методы объемной утечки (вакуумный, пузырьковый, гелиевый).

2.2.2-С4. Заявителю следует демонстрировать, что растворимость материала, оцененная в испытаниях на выщелачивание, равна или больше, чем растворимость реального РМ, который нужно перевозить. Результаты также следует экстраполировать, если в испытаниях был использован материал с пониженным содержанием радиоактивности; достоверность экстраполяции в этом случае следует демонстрировать. Заявителю не следует полагать, что только потому, что материал инертный, он выдержит испытание на выщелачивание без инкапсуляции. Например, чистые инкапсулированные таблетки Ir-192 не прошли испытание на выщелачивание [29]. Значение выщелачивания должно масштабироваться до значений, отражающих реальную активность и форму материала, который нужно транспортировать. Для материала, помещенного в закрытую капсулу, могут использоваться подходящие методы оценки объемной утечки, например, вакуумно-пузырьковый метод или метод оценки утечки с помощью гелия. В этом случае все параметры испытания, которые влияют на чувствительность, должны быть тщательно определены и приняты во внимание в оценке предполагаемой утечки радиоактивного материала из РМ особого вида (п. 603.2 TS-G-1.1).

2.2.2-С5. Правила допускают альтернативные испытания по оценке утечки для закрытых капсул. Когда по согласованию с компетентным органом испытания конструкции капсулы не проводятся с радиоактивным содержимым, оценка утечки может проводиться методом объемной утечки. Утечку 10^-5 Па×м³/с для невыщелачиваемого твердого содержимого и утечку 10^-7 Па×м³/с для выщелачиваемых твердых веществ, жидкостей и газов, в большинстве случаев, следует считать эквивалентной выходу 2 кБк, предписанному в п. 603 Правил МАГАТЭ-96 [30]. Рекомендованы четыре метода проведения испытаний на объемную утечку, подходящие для определения утечки из закрытых капсул. Они перечислены в табл. 3 вместе с чувствительностью этих методов.

Таблица 3

Сравнение четырех методов испытаний для определения объемной утечки, рекомендуемых АСТОНОМ и др. [31]

Выщелачиваемый: более, чем 0,01% общей активности в 100 мл в спокойной воде, при 50°С, в течение 4 ч, в соответствии с п. 5.1.1. ISO 9978 [30].

Не выщелачиваемый: менее чем 0,01% общей активности в 100 мл спокойной воде, при 50°С в течение 4 ч, в соответствии с п. 5.1.1. ISO 9978 (п. 603.3 TS-G-1.1).

2.2.2-С6. При использовании нерадиоактивного материала как суррогата измерение утечки материала должно быть связано с пределом активности, определенным в п. 603(c) Правил МАГАТЭ-96 (п. 603.4 TS-G-1.1).

2.2.3-С1. Конструкция капсулы должна обеспечивать невозможность ее открытия (извлечения РМ) во время обращения с ней, в том числе при погрузке в упаковку и выгрузке из нее. С этой целью она должна быть сконструирована так, что открыть ее можно было бы только путем разрушения (а не разборки).

2.2.3-С2. Если закрытая капсула составляет часть РМ особого вида, она должна быть проверена на предмет невозможности открытия в процессе обслуживания или при разгрузке. В противном случае возникает возможность, обслуживания и перемещения РМ без защитной капсулы (п. 604.1 TS-G-1.1).

2.2.3-С3. Под разрушением капсулы понимаются такие методы, как резка (механическая, тепловая), сверление, распиливание и т.д. Капсулы с завинчивающимися пробками (крышками) не отвечают указанным требованиям.

2.2.3-С4. Под закрытыми источниками, которые могут быть открыты только разрушающими методами, обычно понимают сварные конструкции. Они могут быть открыты только такими методами, как обработка на станке, пиление, сверление или резка в пламени. Капсулы с резьбовыми колпачками или пробками, которые могут быть открыты без разрушения капсулы, приемлемы (п. 604.2 TS-G-1.1).

2.3. Требования к радиоактивным материалам с низкой способностью к рассеянию

2.3.1-С1. Ограничение уровня внешнего излучения на расстоянии 3 м от незащищенного РМ с низкой способностью к рассеянию гарантирует, что потенциальная доза согласуется с потенциальными последствиями при серьезной аварии с промышленными упаковками.

2.3.1-С2. Ограничение максимального уровня внешнего излучения значением 10 мЗв/ч на расстоянии 3 м от незащищенного материала с низкой способностью к рассеянию гарантирует, что максимальная потенциальная доза внешнего облучения соответствует потенциальным последствиям тяжелых аварий, в которые могут попадать промышленные упаковки (см. п. 521 Правил МАГАТЭ-96) (п. 605.1 TS-G-1.1).

2.3.1-С3. Частицы с размерами аэродинамического эквивалентного диаметра (АЭД) около 10 мкм по величине являются вдыхаемыми и могут достигать более глубокой области легких, время выведения откуда может быть значительным. Частицы с АЭД между 10 мкм и 100 мкм вызывают мало беспокойства в отношении ингаляционного пути облучения, но они могут дать вклад в другие виды внешнего облучения. Частицы с АЭД больше 100 мкм осаждаются очень быстро. Это может приводить к локальному загрязнению в непосредственной близости от места аварии, но не представляет значимого механизма для внутреннего облучения (п. 605.2 TS-G-1.1).

2.3.1-С4. Для материалов с низкой способностью к рассеянию выход в воздух РМ в газообразной форме или в форме частиц ограничивается величиной 100A₂, когда содержимое упаковок типа B(U) повергается механическим и тепловым испытаниям. Этот предел 100A₂ относится ко всем размерам частиц вплоть до частиц с АЭД 100 мкм. Выход РВ в виде частиц, переносимых по воздуху, может приводить к облучению лиц, находящихся с подветренной стороны от места аварии, несколькими путями облучения. Наибольшее беспокойство вызывает поглощение РМ путем ингаляции в короткий период времени после аварии. Другие механизмы намного менее важны, потому что их вклад возможен только в случае длительного нахождения под их воздействием, и для ограничения облучения могут быть приняты соответствующие меры. Для ингаляционного пути облучения доминирующими являются частицы с АЭД менее 10 мкм, поскольку они могут вдыхаться. Тем не менее осторожно выбранный верхний предел 100 мкм был введен в связи с пределом 100A₂. Разумное обоснование этого состоит в том, что таким образом обеспечено, что ни за счет вдыхания, ни другими путями, связанными с выпадением из воздуха, не будут достигаться неприемлемые дозы облучения (п. 605.3 TS-G-1.1).

2.3.1-С5. Когда материал с низкой способностью к рассеянию подвергается испытанию на столкновение с мишенью с высокой скоростью, это может приводить к образованию частиц. Но из всех переносимых по воздуху частиц размером вплоть до 100 мкм лишь малая доля их (менее 10%) имеют вдыхаемый размер менее 10 мкм, если предел 100A₂ удовлетворен. Другими словами, для материала с низкой способностью к рассеянию переходить в воздух в виде частиц вдыхаемого размера может лишь эквивалентное количество, не превышающее 10A₂. Было показано, что для расстояния около 100 м и для большой части условий атмосферного рассеивания это может приводить к эффективной дозе ниже 50 мЗв (п. 605.4 TS-G-1.1).

2.3.1-С6. В случае теплового испытания активность 100A₂ РМ с низкой способностью к рассеянию может переходить в воздух в газообразной форме или в виде частиц преимущественно малых размеров (АЭД < 10 мкм), так как термические процессы, такие как горение, обычно приводят к образованию малых частиц. Следует обращать внимание на возможные химические изменения материала в процессе усиленного теплового испытания, которые могли бы проводить к образованию аэрозолей, например, химические реакции, вызванные продуктами горения. В случае пожара, сопровождающего авиационную аварию, выталкивающий эффект горячих газов будет приводить к концентрациям в воздухе на уровне земли и потенциальным эффективным ингаляционным дозам, которые должны остаться ниже 50 мЗв для большой части условий атмосферного рассеяния (п. 605.5 TS-G-1.1).

2.3.1-С7.Предел по выщелачиванию РМ применен к радиоактивным материалам с низкой способностью к рассеянию, чтобы устранять возможность растворения и миграции РМ, вызывающих значительное загрязнение почвы и водных источников, даже если в условиях тяжелой аварии произошло полное освобождение РМ с низкой способностью к рассеянию из упаковочного комплекта. Предел 100A₂ для выщелачивания - это то же самое, что выход РМ в воздух (в виде частиц, переносимых воздухом) вследствие пожара или столкновения с высокой скоростью (п. 605.6 TS-G-1.1).

2.3.1-С8. Для образца, подвергающегося испытанию на столкновение, следует рассматривать возможность физического взаимодействия между исходными структурами и отдельными компонентами материала, составляющими РМ с низкой способностью к рассеянию. Это взаимодействие может приводить к значительному изменению формы материала с низкой способностью к рассеянию. Например, одна таблетка топлива не может производить то же количество диспергируемого материала после столкновения на высокой скорости, как та же таблетка, объединенная с другими таблетками в топливном стержне. Важно, чтобы испытуемый образец адекватно представлял тот материал с низкой способностью к рассеянию, который предполагается транспортировать (п. 605.7 TS-G-1.1).

2.3.1-С9. Следует обеспечивать, чтобы в испытаниях на выщелачивание образец включал представительную пробу материала с низкой способностью к рассеянию, который подвергался усиленному тепловому испытанию и испытанию на столкновение с высокой скоростью. Для каждого испытания может быть использован отдельный образец, при этом оба образца следует подвергать испытанию на выщелачивание. Например, в случае испытания на столкновение материал может быть разрушен или иным способом разделен на различные твердые формы, включающие осаждающийся порошкообразный материал. Эти формы составляют материал с низкой способностью к рассеянию, который следует подвергать испытанию на выщелачивание (п. 605.8 TS-G-1.1).

2.3.1-С10. Особенно важно, чтобы измерения выхода в воздух и выщелачивания были воспроизводимыми (п. 605.9 TS-G-1.1).

2.4. Общие требования к упаковкам и транспортным упаковочным комплектам

2.4.1-С1. Крепление упаковок внутри транспортного средства или нем необходимо по нескольким причинам. Из-за движения транспортного средства упаковки малых размеров, если они не удерживаются в период транспортирования, могут быть сброшены или свалены и вследствие этого повреждены. Упаковки могут также упасть с транспортного средства, и вследствие этого могут быть потеряны или повреждены. Тяжелые упаковки, если они не закреплены, могут перемещаться внутри транспортного средства или нем, и вследствие этого транспортное средство может стать неустойчивым, и тем самым вызвать аварию. Упаковки следует раскреплять для предотвращения их перемещения и гарантировать, что мощность дозы излучения, направленного от транспортного средства на водителя или на экипаж, не увеличивается (п. 564.1 TS-G-1.1).

2.4.1-С2. Падение упаковок с транспортного средства и их потеря, кроме непосредственного нанесения повреждения людям и транспортному средству, может также представлять радиационную опасность, так как упаковка может быть найдена и вскрыта неквалифицированным персоналом, в частности детьми.

2.4.1-С3. Конструкция упаковки относительно способа ее крепления в (на) транспортном средстве учитывает только обычные условия транспортирования (см. п. 612 Правил МАГАТЭ-96) (п. 606.1 TS-G-1.1).

2.4.1-С4. В контексте Правил термин «размещение» («укладка») означает расположение в пределах транспортного средства или нем упаковки, содержащей РМ, относительно другого груза (как радиоактивного, так и нерадиоактивного), а «крепление» означает использование (по необходимости) подстилки, башмаков, блоков или швартовочных тросов для закрепления упаковки и ограничения ее перемещения внутри транспортного средства или нем в обычных условиях перевозки. Если грузовой контейнер используется, чтобы облегчать транспортирование упакованного РМ или, в качестве транспортного пакета, следует предусматривать специальные меры по креплению упаковок внутри грузового контейнера. Средства крепления (например, веревки, накидные сети) и методы крепления (разделение на отсеки) следует предусматривать для предотвращения повреждения упаковок внутри грузового контейнера при его обслуживании или перемещении (п. 564.2 TS-G-1.1).

2.4.1-С5. См. также приложение II к настоящему Руководству (цитируемое по приложению V TS-G-1.1).

2.4.2-С1. При выборе материалов и конструкций подъемных приспособлений должны учитываться нагрузки, возникающие при обычном обращении с упаковкой. В случае возможного превышения обычных нагрузок, действующих на упаковку при перевозке, или при поломке подъемных приспособлений упаковка после получения таких повреждений должна продолжать соответствовать другим требованиям НП-053-04 и обеспечивать ее дальнейшую безопасную перевозку.

2.4.2-С2. При выборе материалов для подъемных узлов следует рассматривать материалы, которые не испытывают пластических деформаций в диапазоне нагрузок, ожидаемых при нормальных условиях обращения. При перегрузке безопасность упаковки не должна нарушаться. Кроме того, следует учитывать влияние износа (п. 607.1 TS-G-1.1).

2.4.2-С3. Для конструкций, подъемных приспособлений и мест их закрепления на упаковке должна учитываться усталостная прочность материалов. Места предполагаемого возможного усталостного разрушения должны проверяться методами неразрушающего контроля, и соответствующие положения должны быть включены в эксплуатационную документацию.

2.4.2-С4. В конструкции узлов крепления упаковок, поднимаемых много раз за время срока их службы, следует принимать во внимание усталость, чтобы избежать образования трещин. Там, где предполагается усталостное разрушение, в конструкции следует учитывать возможность выявления этих трещин с помощью неразрушающих методов контроля, и в программу технического обслуживания упаковки следует включать соответствующие испытания (п. 607.2 TS-G-1.1).

2.4.2-С5. Факторы нагрузки от ускорения при использовании подъемных кранов (так называемые "рывки") следует относить к ожидаемым подъемными характеристикам кранов, которые предполагается использовать. Эти факторы следует ясно идентифицировать. Конструкторам также следует использовать приемлемые коэффициенты безопасности конструкции [32-34] дополнительно к факторам нагрузки от ускорения для элементов конструкции, чтобы гарантировать отсутствие пластической деформации в любой части упаковки при ее подъеме (п. 607.3 TS-G-1.1).

2.4.2-С6. Особое внимание следует уделять подъемным узлам упаковок, используемых на ядерных установках. Дополнительно к повреждению самой упаковки, падение тяжелой прочной упаковки на чувствительные места ядерной установки может приводить либо к выходу РМ из оборудования установки, либо к критичности или к другим событиям, которые могут повлиять на безопасность установки. Для этих узлов могут потребоваться более высокие коэффициенты запаса, чем используемые в обычной инженерной практике (п. 607.4 TS-G-1.1).

2.4.3-С1. Требование имеет целью предотвращать неадекватное использование элементов упаковки, которые не предназначены (не сконструированы соответствующим образом) для подъемно-транспортных операций.

2.4.3-С2. Требование направлено на предотвращение случайного использования элементов упаковки, которые не разработаны должным образом для таких операций по обращению (п. 608.1-TS-G-1.1).

2.4.4-С1. Требование предусматривается в связи с тем, что выступающие части на внешней поверхности упаковки очень чувствительны к ударам при обслуживании и других, присущих перевозке, операциях. Такие удары могут вызывать в конструкции упаковки высокие напряжения, приводящие к разрыву или разрушению системы герметизации (п. 609.1 TS-G-1.1).

2.4.4-С2. При определении того, что наиболее полезно для конструкции и отделки упаковочного комплекта, какое-либо одно соображение не должно умалять значения любых других характеристик, необходимых для удовлетворения требованиям Правил. Например, элементы, предусмотренные для безопасного обслуживания, эксплуатации или складирования, следует конструировать так, чтобы они выполняли свои основные функции в соответствии с положениями Правил, но при этом любые конструктивные выступы и потенциальные трудности очистки были бы сведены к минимуму (п. 609.2 TS-G-1.1).

2.4.4-С3. Стоимость - законный определяющий фактор при определении того, что является практичным. Меры для выполнения п. 609 Правил МАГАТЭ-96 не должны включать непомерных или необоснованных затрат. Например, выбор материалов и методов изготовления для любого данного упаковочного комплекта следует определять на основе общепринятой инженерной практики для этого типа упаковочных комплектов, всегда правильно соотносясь сданным пунктом Правил (пп. 609 и 610 Правил МАГАТЭ-96) и с необходимостью не использовать излишне дорогие меры (п. 609.3 TS-G-1.1).

2.4.4-С4. Хорошо обработанная внешняя поверхность, имеющая низкую пористость, способствует дезактивации и, в сущности, менее подвержена поглощению загрязняющих веществ и последующему выщелачиванию, чем грубая поверхность (п. 609.4 TS-G-1.1).

2.4.4.-С5. Это требование введено, поскольку скопление и удержание воды (от дождя или других источников) на внешней поверхности упаковки могут приводить к нарушению целостности упаковки в результате ржавления или длительного размывания. В дальнейшем задержанная вода может приводить к выщелачиванию загрязнения, имеющегося на поверхности, и распространению его в окружающей среде. Наконец, вода, капающая с поверхности упаковки, может ошибочно приниматься за утечку из упаковки (п. 610.1 TS-G-1.1).

2.4.4-С6. Общее указание о практической возможности выполнения требований относится ко всем требованиям данного пункта.

2.4.5-С1. Это требование направлено на то, чтобы предотвратить размещение вспомогательного оборудования, инструментов или запасных частей около упаковки таким образом, что предусмотренные функции компонентов упаковки могут быть нарушены в условиях нормальной перевозки или в случае аварии (п. 611.1 TS-G-1.1).

2.4.6-С1. Составляющие упаковочного комплекта, включая те, которые связаны с системой герметизации, подъемными устройствами и системой крепления, могут подвергаться "рабочему износу" в результате ускорения, вибрации или вибрационного резонанса. В конструкции упаковки следует обращать внимание на то, чтобы любые гайки, болты и другие крепежные устройства оставались зафиксированными в обычных условиях перевозки (п. 612.1 TS-G-1.1).

2.4.6-С2. В табл. 2.1 указаны максимальные значения ускорений. Конструктор может не согласовывать их принятие с соответствующими транспортными организациями. В то же время для конкретных транспортных средств могут быть достаточными более низкие значения ускорений. Однако в этом случае необходимо согласование принимаемых параметров ускорений с соответствующими федеральными органами исполнительной власти в области транспорта.

2.4.7-С1. При анализе химической совместимости между радиоактивным содержимым и материалами упаковочного комплекта и между различными материалами элементов упаковочного комплекта следует принимать во внимание такие эффекты, как коррозия, охрупчивание, ускоренное старение и растворение эластомеров и изделий из резины, загрязнение растворенным материалом, возбуждение полимеризации, пиролиз, приводящие к газообразованию и изменениям химической природы (п. 613.1 TS-G-1.1).

2.4.7-С2. При анализе совместимости следует учитывать материалы, которые могут быть оставлены после процесса производства, очистки или ремонта упаковочного комплекта, такие, например, как чистящие агенты, жир, нефть, и т.п., а также следует учитывать остатки прежнего содержимого упаковки (п. 613.2 TS-G-1.1).

2.4.7-С3. При проведении анализа физической совместимости следует принимать во внимание термическое расширение материалов и радиоактивного содержимого в представляющем интерес температурном диапазоне, с тем, чтобы учитывать изменения размеров, твердости, физического состояния материалов и радиоактивного содержимого (п. 613.3 TS-G-1.1).

2.4.7-С4. Один аспект физической совместимости наблюдается в случае наличия жидкого содержимого в упаковочном комплекте, когда должен был быть обеспечен достаточный свободный объем, во избежания гидравлического разрушения вследствие различных скоростей расширения содержимого и системы герметизации в принимаемом температурном диапазоне. Величины свободного объема для обеспечения необходимого расширения могут быть определены правилами для перевозки других опасных грузов с аналогичными свойствами (п. 613.4 TS-G-1.1).

2.4.8-С1. Под несанкционированными действиями понимаются действия как посторонних лиц, так и персонала. Конструкция упаковки должна предусматривать замки, запоры, защитные крышки, препятствующие открытию клапанов, вентилей без предварительного снятия таких устройств специальным инструментом, т.е. должна быть защищена конструктивно. Целесообразно также проводить опечатывание клапанов или замков.

2.4.8-С2. Замки - это, вероятно, один из лучших методов предотвращения несанкционированного открытия клапанов; они могут использоваться непосредственно, чтобы запирать закрытый клапан или могут быть использованы на крышке или покрытии, предохраняющими доступ к клапану. Хотя опечатывание может использоваться для индикации того, что клапан не был использован, оно не может предотвращать несанкционированное действие (п. 614.1 TS-G-1.1).

2.4.9-С1. См. справки 1.2.8-С1 -С2 настоящего Руководства.

2.4.10-С1. См. справки 1.3.3-С1 - 1.3.3.7-С2 настоящего Руководства.

2.4.11-С1. Ограничения температуры поверхности необходимы при перевозке воздушным транспортом ввиду трудности обеспечения достаточного свободного пространства вокруг упаковки и ограничения вентиляции грузовых отсеков воздушных судов.

2.4.11-С2. Ограничения температуры поверхности упаковки необходимы для защиты смежного груза от возможного повреждения и персонала, обслуживающего упаковки, во время погрузки и выгрузки. Это требование особенно ограничительно для перевозки по воздуху из-за трудности обеспечения необходимого свободного пространства вокруг упаковок. По этой причине положения п. 2.4.11 (дефис 1) НП-053-04 (п. 617 Правил МАГАТЭ-96) всегда применяются к воздушному способу транспортирования, в то время как для других способов перевозки могут применяться другие, менее жесткие температурные пределы для поверхностей в условиях исключительного использования (см. п. 662 Правил МАГАТЭ-96 и справки 2.9.10-С3 - 2.9.10-С6 настоящего Руководства). Если во время перевозки температура окружающей среды в экстремальных условиях превысит 38°С (см. п. 618 Правил МАГАТЭ-96), температурный предел для доступной поверхности не применяется (п. 617.1 TS-G-1.1).

2.4.11-С3. В расчет могут приниматься барьеры или экраны, предназначенные для защиты людей, без необходимости подвергать эти барьеры или экраны какому-либо испытанию (п. 617.2 TS-G-1.1).

2.4.11-С4. Диапазон изменения температуры окружающей среды -40°С...+55°С охватывает предельные значения, встречающиеся во время транспортирования по воздуху, и является диапазоном, требуемым Международной организацией гражданской авиации, ИКАО (ICAO), [35] для упаковочных комплектов с любыми опасными грузами, за исключением "грузов, освобожденных ИКАО" и предназначенных для авиаперевозки (п. 618.1 TS-G-1.1).

2.4.11-С5. При конструировании системы герметизации следует анализировать влияние максимальных значений температуры окружающей среды на результирующую температуру поверхности, на содержимое, на термические напряжения и изменение давления для обеспечения удержания РМ (п. 618.2 TS-G-1.1).

2.4.11-С6. Это требование аналогично тому, что выдвигается ИКАО [35] для упаковок, содержащих определенный опасный жидкий материал, предназначенный для перевозки по воздуху. В Правилах положение расширено, чтобы охватывать все формы РМ (п. 619.1 TS-G-1.1).

2.4.11-С7. Следует учитывать уменьшение давления в связи с высотой во время полета (см. п. 577.1 TS-G-1.1). Перепад давления, который возникает при увеличении высоты, следует принимать во внимание при конструировании упаковки. Минимальное внешнее давление 5 кПа - это давление, которое должно учитываться проектировщиком (требование взято из соображения разгерметизации самолета на максимальной для гражданской авиации высоте полета с учетом коэффициентов запаса) (п. 619.2 TS-G-1.1).

2.5. Требования к освобожденным упаковкам

2.5.1-С1. Фактически, освобожденные упаковки должны отвечать только общим требованиям к упаковкам и упаковочным комплектам.

2.5.1-С2. Конкретных количественных требований к освобожденным упаковкам не предъявляется.

2.5.1-С3. См. справку 5.5.1-С1 настоящего Руководства.

2.5.1-С4. Освобожденные упаковки - это упаковки, в которых разрешенное радиоактивное содержимое ограничено такими низкими уровнями, что потенциальный риск незначителен, и, следовательно, не требуется никаких испытаний целостности системы герметизации или защиты (см. также справки 5.5.4-С1 -5.5.4-С4 настоящего Руководства) (п. 515.1 TS-G-1.1).

2.6. Требования к промышленным упаковкам

2.6-С1. В соответствии с радиологической градацией материалов НУА и ОПРЗ три типа промышленных упаковок имеют различные функции безопасности. В то время как упаковки типа ПУ-1 просто удерживают свое радиоактивное содержимое в обычных условиях перевозки, упаковки типа ПУ-2 и типа ПУ-3 предотвращают выход и распространение их содержимого и потерю защиты при нормальных условиях перевозки, которые по определению (см., например, п. 106 Правил МАГАТЭ-96), включают незначительные происшествия (в той степени, как требования к испытаниям представляют эти условия). Упаковки типа ПУ-3, кроме того, обеспечивают ту же целостность упаковки, что и упаковки типа А, предназначенные дня перевозки твердых материалов (п. 621.1 TS-G-1.1).

2.6-С2. Ни требования Правил к конструкции промышленных упаковок, ни требования ООН к конструкции упаковок III группы не рассматривают упаковки, как сосуды, работающие под давлением. Только те сосуды, работающие под давлением, объем которых менее чем 450 л в случае жидкого содержимого и менее чем 1000 л в случае газообразного содержимого, могут считаться упаковками. Сосуды, работающие под давлением, с большими объемами определены как резервуары, для которых пп. 625 и 626 Правил МАГАТЭ-96 обеспечивают сравнимые уровни безопасности. Если сосуды, работающие под давлением, используются как промышленные упаковки, следует принимать во внимание конструкционные принципы соответствующих стандартов для таких сосудов при выборе материалов, правил конструирования (расчетов), требований к обеспечению качества при изготовлении и использовании упаковки (например, проведение испытаний на давление независимыми инспекторами). Для сосудов, работающих под давлением, обычно выбирается сравнительно большая толщина стенок, чтобы обеспечивать безопасность при внутреннем рабочем и испытательном давлении. Давление в конструкции выше, чем необходимо, чтобы охватить рабочие условия, соответствующие давлению пара при максимальной температуре, может обеспечивать запас прочности при непредвиденных инцидентах и даже авариях, определяя выбор большей толщины стенок. В этом случае может не возникать необходимость проводить испытания на свободное падение и испытание на укладку штабелем, а скорее испытание на давление могло бы быть достаточным. Тем не менее необходимо обеспечивать безопасность вспомогательного оборудования (клапанов и т.п.) при воздействии механических нагрузок, например, за счет использования дополнительных защитных конструкций (п. 621.2 TS-G-1.1).

2.6-С3. Сосуды, работающие под давлением, вместимостью менее 450 л для жидкого содержимого и 1000 л для газообразного содержимого, разработанные для давления 265 кПа (см. п. 2.6.4 НП-053-04 и п. 625.в Правил МАГАТЭ-96), могут обеспечивать адекватный уровень безопасности и, следовательно, не должны подвергаться испытаниям для типа ПУ (IP). Все меры предосторожности, определенные соответствующими кодами (стандартами) для сосудов, работающих под давлением, приняты во внимание и применяются по обстоятельствам (п. 621.3 TS-G-1.1).

2.6-С4. Примером такого применения могут служить сосуды, работающие под давлением, используемые для перевозки гексафторида урана UF₆. Эти сосуды разработаны для давления, значительно более высокого, чем то, которое может возникнуть в условиях нормальной транспортирования и обслуживания, и, следовательно, по сути, защищены от механических нагрузок (п. 621.4 TS-G-1.1).

2.6-С5. Требование о свободном объеме (см. п. 2.8.15 НП-053-04 и п. 647 Правил МАГАТЭ-96) не определено как требование для промышленных упаковок. Тем не менее при наличии жидкого содержимого или твердого содержимого, такого как UF6, который может стать жидким при нагреве, следует предусматривать достаточный свободный объем, как указано в пп. 2.8.15 НП-053-04 и 647 Правил МАГАТЭ-96, для предотвращения разрыва системы герметизации. Такой разрыв может происходить в случае недостаточного свободного объема, особенно в результате расширения содержимого при изменении температуры (п. 621.5 TS-G-1.1).

2.6.1-С1. Промышленные упаковки типа ПУ-1 должны отвечать только общим требованиям к упаковкам и упаковочным комплектам.

2.6.1-С2. Конкретных количественных требований к промышленным упаковкам типа ПУ-1 не предъявляется.

2.6.2-С1. Соображение о выходе содержимого из упаковок типа ПУ-2 налагает на упаковку функции системы герметизации при нормальных условиях перевозки. Относительное упрощение при отсутствии выхода и распространения РМ возможно благодаря немобильному характеру некоторых материалов радиоактивного содержимого НУА и ОПРЗ и ограниченным удельным активностям и поверхностным загрязнениям (п. 622.1 TS-G-1.1).

2.6.2-С2. Максимально допустимая скорость утечки в нормальных условиях перевозки для упаковок типа А не определялась в Правилах количественно, но всегда требовалась на практике (п. 646.2TS-G-1.1).

2.6.2-С3. Сложно рекомендовать единственный метод проведения испытаний, охватывающий широкий набор существующих упаковочных комплектов и их содержимого. Возможно использование качественных подходов, в зависимости от упаковочного комплекта и радиоактивного содержимого. На практике предпочтение отдается методу испытания путем создания максимального перепада давления, который определяется исходя из типа содержимого и ожидаемых внешних условий (п. 646.3 TS-G-1.1).

2.6.2-С4. Для твердого, гранулированного и жидкого содержимого одним из методов удовлетворять требованию "никакой утечки или рассеяния" служит метод визуальной проверки упаковки, содержащей нерадиоактивный контрольный материал, после завершения вакуумного или другого соответствующего испытания для того, чтобы определить был ли выход содержимого. В случае использования в качестве индикатора жидкостей может быть применен абсорбирующий материал. Таким образом, тщательная визуальная инспекция упаковки может подтвердить, что целостность сохранена и никакой утечки не возникало. Другой метод, приемлемый в некоторых случаях, - это взвешивание упаковки до и после вакуумного испытания для определения, имела ли место какая-либо утечка (п. 646.4 TS-G-1.1).

2.6.2-С5. Для газообразного содержимого визуальная проверка вряд ли будет удовлетворительной, и могут быть использованы такие методы, как метод определения всасывания или метод опрессовки с легко определяемым газом (или летучей жидкостью, создающей присутствие газообразного вещества). Тщательная визуальная инспекция упаковочного комплекта может подтвердить, что целостность сохранена и никакого пути утечки не существует. Другим способом обнаружения мог бы быть простой пузырьковый метод (п. 646.5 TS-G-1.1).

2.6.2-С6. См. справку 2.6-С1 настоящего Руководства.

2.6.2-С7. Причиной для введения категории материалов НУА в Правила МАГАТЭ было существование твердых материалов со столь низкой удельной активностью, что крайне маловероятно, чтобы при обстоятельствах, возникающих при перевозке, большое количество этих материалов попало в тело человека, вызвав значительную радиационную опасность. Урановые и ториевые руды, их физические и химические концентраты представляют собой материалы, относящиеся к указанной категории. Эта концепция была расширена для включения других твердых материалов, на основе модели, предполагающей крайне маловероятным нахождение человека в пыльной атмосфере столь долго, чтобы вдохнуть более чем 10 мг материала. Если удельная активность материала такова, что поглощенная масса эквивалентна поглощенной активности, предполагаемой для человека, вовлеченного в среднюю аварию с упаковкой типа А, а именно 10^-6А₂, то полагается, что этот материал при перевозке не будет представлять опасность больше чем опасность при перевозке упаковки типа А. Это дает предельное значение 10^-4А₂ к для материалов НУА (п. 226.1 TS-G-1.1).

2.6.2-С8. Для упаковочного комплекта типа ПУ-2, предназначенного для жидкости, см. справки 2.6-С2¸2.6-С5 настоящего Руководства. Для упаковочного комплекта типа ПУ-2, предназначенного для газа, см. справки 2.6-С2¸2.6-С4 настоящего Руководства. Для упаковочного комплекта типа ПУ-2, предназначенного для материала НУА-III, см. справку 2.1.1-С3 настоящего Руководства (п. 622.3 TS-G-1.1).

2.6.2-С9. Методы оценки потери защиты варьируются от одного изготовителя до другого. Это может приводить к расхождениям в оценке способности упаковки удовлетворять требованиям п. 622.b) Правил МАГАТЭ-96. Один путь преодоления этой проблемы может состоять в определении максимальной площади поверхности упаковки, на которой оценивается уровень поверхностного излучения. Таким образом, например, индивидуальные измерения могут выполняться на поверхностях, не превышающих 10% от общей площади поверхности упаковки. Поверхность упаковки может быть размечена, чтобы определять разбиения, которые нужно учитывать, и тесты, выполняемые с тестовым источником, пригодные для упаковки (т.е. Со-60 или Na-24 для упаковок общего использования или специфических нуклидов для определенной конструкции упаковки). Это может потребоваться для учета влияния повышенных локальных уровней излучения при оценке потери защиты (п. 622.6 TS-G-1.1).

2.6.2-С10. Альтернативное использование упаковочных комплектов ООН допускается, поскольку Рекомендации ООН [21] содержат сравнимые общие конструкционные требования и испытания на работоспособность, которые были обоснованы как обеспечивающие тот же уровень безопасности. В то время как в Рекомендациях ООН герметичность служит одним из критериев испытаний на работоспособность, это не относится к требованиям Правил ООН относительно защиты, требующей специального внимания, при использовании упаковочных комплектов ООН (п. 624.1 TS-G-1.1).

2.6.2-С11. Поскольку упаковочные комплекты ООН групп I и II требуют тех же или даже более жестких стандартов испытаний на работоспособность, чем применяемые для упаковок типа ПУ-2, требования к испытаниям упаковок типа ПУ-2 автоматически удовлетворяются всеми упаковочными комплектами ООН групп I и II, кроме того, что заявлено в п. 624.3 TS-G-1.1. Это означает, что упаковочные комплекты, маркированные X или Y в соответствии с системой ООН, потенциально пригодны для перевозки материалов НУА (LSA) и ОПРЗ (SCO), требующих использования упаковки типа ПУ-2, если не необходимости в специальной защите. Для этих упаковок следует обеспечивать соответствие между перевозимым радиоактивным содержимым и содержимым, использованным при испытаниях упаковочных комплектов ООН, включая рассмотрение максимальной относительной плотности, массы брутто, максимального общего давления, давления пара и формы содержимого (п. 624.2 TS-G-1.1).

2.6.2-С12. Упаковочные комплекты ООН групп I и II, т.е. упаковочные комплекты, соответствующие спецификациям, приведенным в главе 9 Рекомендаций ООН по перевозке опасных грузов [21], могут быть использованы как упаковки типа ПУ-2 при условии отсутствия потерь или рассеяния содержимого в течение и после испытаний ООН. Однако в соответствии со стандартом ООН легкая утечка из-под запирающих устройств при ударе допустима при условии, что далее утечка не происходит. Это допущение не соответствует требованию о полном отсутствии утечки или рассеяния содержимого. Кроме того, обеспечив соответствие содержимого, планируемого к перевозке, содержимому, разрешенному для конкретного упаковочного комплекта, не следует предъявлять специальных требований к защите. Применимые ограничения могут быть определены из маркировки ООН, которая должна быть указана на упаковочных комплектах ООН (п. 624.3 TS-G-1.1).

2.6.2-С13. Потерю защиты следует оценивать на основе измерений, сделанных до и после испытаний, и результирующие данные следует сравнивать для определения, удовлетворяет упаковка требованиям или нет.

2.6.2-С14. Промышленные упаковки типа ПУ-2 рассчитываются не на все условия испытаний упаковок типа А в связи с меньшей способностью к рассеянию содержимого таких упаковок (материалы НУА), чем содержимого упаковок типа А.

2.6.3-С1. Рассмотрение выхода содержимого из упаковок типа ПУ-3 предполагает такое же функционирование системы герметизации, как для упаковок типа А с твердыми РМ, с учетом более высоких значений удельной активности, которые могут перевозиться в упаковке типа ПУ-3, и отсутствия оперативного контроля в условиях не исключительного использования. В случае жидкого материала НУА для того, чтобы избежать гидравлического разрушения системы герметизации, дополнительно следует предусматривать достаточное свободное пространство. Эти требования согласуются со ступенчатым подходом Правил (см. справку 2.6.3-С2, а также справку 2.6.2-С2 настоящего Руководства).

2.6.3-С2. См. справку 2.6.1-С2, а также справку 2.6.2-С3 настоящего Руководства.

2.6.3-С3. Для упаковки типа ПУ-3, предназначенной для жидкости, см. пп. 621.2-621.5 TS-G-1 .1 (см. справки 2.6-С2¸2.6-С5 настоящего Руководства). Для упаковки типа ПУ-3, предназначенной для газа, см. пп. 621.2-621.4 TS-G-1.1 (см. справки 2.6-С2¸2.6-С4 настоящего Руководства). Для упаковки типа ПУ-3, предназначенной для материала НУА-III (LSA-III), см. справку 2.1.1-С3 настоящего Руководства (п. 623.3 TS-G-1.1).

2.6.3-С4. В общем виде требования к упаковкам типа ПУ-3 соответствуют требованиям к упаковкам типа А для твердого РМ. При перевозке в упаковке ПУ-3 жидкого РМ (жидкие материалы НУА) не требуется выполнение дополнительных требований, как для упаковок типа А с жидким содержимым. Это обусловлено ограничением удельной активности жидких материалов НУА.

2.6.4-С1. В данном пункте Правил речь идет о резервуарах в виде контейнеров-цистерн или контейнеров-баков.

2.6.4-С2. Безопасность контейнеров-баков, разработанных для перевозки ОГ в соответствии с международными и национальными правилами, подтверждена для условий обслуживания и перевозки, в некоторых случаях даже для условий тяжелых аварий (п. 625.1 TS-G-1.1).

2.6.4-С3. Общие конструкционные критерии для упаковочных контейнеров-баков в отношении безопасного обслуживания, штабелирования и транспортирования могут быть выполнены, если опорная конструкция (рама) разработана в соответствии со стандартом ISO 1496-3 [36]. Этот стандарт определяет опорный каркас, к которому резервуар прикрепляется таким образом, чтобы все статические усилия, возникающие в процессе обслуживания, складирования и транспортирования, не приводили к возникновению неприемлемых напряжений в оболочке резервуара (п. 625.2 TS-G-1.1).

2.6.4-С4. Динамические усилия в условиях нормальной перевозки рассматриваются в приложении VTS-G-1.1 (см. приложение II к настоящему Руководству) (п. 625.3 TS-G-1.1).

2.6.4-С5. Контейнеры-баки, разработанные в соответствии с ISO 1496-3, полагаются, по крайней мере, быть эквивалентными тем, которые сконструированы по стандартам, предписанным рекомендациями по перевозке резервуаров несколькими видами транспорта в Рекомендациях ООН по перевозке опасных грузов [21] (п. 625.4 TS-G-1.1).

2.6.4-С6. Требования о сохранении защиты в п. 2.6.4. в) НП-053-04 (п. 625.c) Правил МАГАТЭ-96) выполняются, если после испытаний защитный материал остается на месте, демонстрирует отсутствие существенных трещин и допускает увеличение уровня излучения, оцененного или измеренного при упомянутых условиях, не более, чем на 20%. Если контейнер-бак оборудован рамой ISO, расчеты (измерения) уровня излучения могут учитывать поверхности каркаса как соответствующие поверхности для расчетов (измерений) (п. 625.5 TS-G-1.1).

2.6.5-С1. Чтобы объяснять эквивалентность стандартов для резервуаров и стандартов, определенных в п. 625 Правил МАГАТЭ-96 (Рекомендации ООН, глава 12 для баков-контейнеров), следует обращаться к Европейскому соглашению о международной дорожной перевозке опасных грузов (ДОПОГ), издание 1995 [16], где в приложении В.1А заданы требования для автоцистерн, которые в основном обеспечивают тот же уровень безопасности, что и требования для контейнеров-баков в приложении ВИВ. Аналогичное сравнение можно найти в Европейском соглашении о международной железнодорожной перевозке (RID) [37] для железнодорожных цистерн и контейнеров-баков в приложениях X и XI Соглашения (п. 626.1 TS-G-1.1).

2.6.6-С1. Грузовые контейнеры, разработанные и испытанные по ISO 1496-1 [38] и согласованные в соответствии с Международной конвенцией по безопасным контейнерам (CSC) [39], доказали свою пригодность в ходе использования миллионов таких контейнеров для обеспечения безопасного обслуживания и перевозки в обычных условиях. Однако ISO 1496-1 рассматривает проблемы в отношении конструкции и испытаний, в то время как Конвенция CSC главным образом касается обеспечения того, чтобы контейнеры были безопасными при перевозке, правильно обслуживались и были пригодны для международных перевозок наземным и водным транспортом. Испытания, определенные в CSC, не эквивалентны испытаниям, предписанным в ISO 1496-1 (п. 627.1 TS-G-1.1).

2.6.6-С2. Грузовые контейнеры, разработанные и испытанные no ISO 1496-1, ограничиваются перевозкой твердых веществ, поскольку они не считались пригодными для свободных жидкостей или жидкостей в не сертифицированных упаковочных комплектах. Следует рассматривать конструкционные детали контейнера для проверки соответствия системы герметизации установленным требованиям. Только закрытые грузовые контейнеры могут быть использованы для демонстрации соответствия требованиям, предъявляемым к системам герметизации упаковочных комплектов типа ПУ-3 и типа ПУ-2 относительно отсутствия утечки и рассеяния содержимого. Для демонстрации этого необходим мониторинг в процессе и после испытаний. Закрытые грузовые контейнеры включают также грузовые контейнеры с отверстиями наверху, при условии, что в течение транспортирования они надежно закрыты (п. 627.2 TS-G-1.1).

2.6.6-С3. Для грузовых контейнеров должна быть демонстрироваться их способность к сохранению и удержанию содержимого при ускорениях в обычных условиях перевозки, поскольку стандарт ISO по испытаниям грузовых контейнеров не включает динамических испытаний (п. 627.3 TS-G-1.1).

2.6.6-С4. Необходимо внимание к тому, чтобы элементы крепления, использованные внутри грузового контейнера для фиксации содержимого могли выдерживать нагрузки, типичные для обычных условий транспортирования (см. приложение V TS-G-1.1 (приложение II к настоящему Руководству) (п. 627.4 TS-G-1.1).

2.6.6-С5. Руководство по предотвращению утечки или рассеяния содержимого, а также сохранению целостности защиты см. в пп. 622.1 - 622.7 TS-G-1.1 (см. справки 2.6.2-С1, 2.6.2-С8, 2.6.2-С9, 2.6.6-С6 - 2.6.6-С8 настоящего Руководства) (п. 627.5 TS-G-1.1).

2.6.6-С6. Для упаковок, демонстрирующих малую внешнюю деформацию и незначительное внутреннее перемещение радиоактивного содержимого или защиты, тщательное визуальное обследование может обеспечивать достаточную гарантию того, что поверхностный уровень излучения не изменился (п. 622.4 TS-G-1.1).

2.6.6-С7. Если представляется, что уровень поверхностного излучения мог вырасти, следует выполнять тесты по мониторингу для гарантии, что увеличение уровня излучения не превышает 20% (п. 622.5 TS-G-1.1).

2.6.6-С8. Потерю защиты следует оценивать на основе измерений, выполненных до и после испытаний, определенных в п. 622 Правил МАГАТЭ-96, а результирующие данные следует сравнивать для определения удовлетворяет ли упаковка требованию или нет (п. 622.7 TS-G-1.1).

2.6.6-С9. В НП-053-04 отсутствует определение понятия "грузовой контейнер". Оно соответствует Правилам МАГАТЭ-96, п. 223.

2.6.7-С1. Контейнеры средней грузоподъемности для массовых грузов, утвержденные на основании главы 16 Рекомендаций ООН по перевозке опасных грузов [21], считаются эквивалентными упаковкам, разработанным и испытанным в соответствии с требованиями к упаковкам типа ПУ-1 и типа ПУ-2, за исключением каких-либо требований к защите. Альтернативное использование контейнеров средней грузоподъемности для массовых грузов ограничивается только конструкциями из металла, потому что они обеспечивают наилучшее соответствие требованиям к упаковкам типа ПУ-2 и типа ПУ-3. Потребность в других типах конструкции не была выявлена, и они не представляются подходящими для перевозки РМ (п. 628.1 TS-G-1.1).

2.6.7-С2. Соответствие требованиям, предъявляемым к конструкции и проведению испытаний упаковок типа ПУ-2 и типа ПУ-3, за исключением каких-либо требований к защите, может быть продемонстрировано для контейнеров средней грузоподъемности для массовых грузов, если они соответствуют положениям, основанным на Рекомендациях ООН по перевозке опасных грузов [21], глава 16, с дополнительным требованием для контейнеров средней грузоподъемности для массовых грузов емкостью более 0,45 м³ о выполнении испытания со свободным падением в наиболее повреждаемом положении (а не только на основание). Эти рекомендации включают сравнимые требования к конструкции и испытаниям, а также к утверждению конструкции компетентным органом (п. 628.2 TS-G-1.1).

2.7. Требования к упаковкам, содержащим гексафторид урана

2.7.1-С1. Гексафторид урана представляет собой радиоактивный материал, обладающий значительной химической опасностью. Однако Рекомендации ООН требуют, чтобы радиоактивная природа вещества имела приоритет, а химическая опасность рассматривалась как дополнительная к радиационному риску.

2.7.1-С2. В зависимости от степени обогащения и общего количества делящегося урана с точки зрения радиационной защиты гексафторид урана может транспортироваться в освобожденных, промышленных упаковках, упаковках типа А или типа В. Таким образом, радиационные и ядерные свойства гексафторида урана регламентированы соответствующими пунктами Правил. Однако многие требования к гексафториду урана, внедренные стандартом ISO 7195 и Правилами, относятся не к радиоактивной опасности и опасности деления, вызываемым гексафторидом урана, а связываются с физическими свойствами и химической токсической опасностью материала, если он выйдет в атмосферу и прореагирует с водой или водяным паром. Кроме того, поскольку эти упаковочные комплекты находятся под давлением в период погрузки и разгрузки, они должны подчиняться требованиям, применяемым к сосудам, работающим под давлением, несмотря на то, что они не находятся под давлением в условиях нормальной перевозки. Требования, определенные в пп. 2.7.1-2.7.4 НП-053-04 (пп. 629-632 Правил МАГАТЭ-96), сфокусированы на этих проблемах, а не на радиационной опасности и опасности деления (опасности по критичности). Другие применимые требования Правил, относящиеся к радиологической и делящейся природе гексафторида урана, упакованного и перевозимого, обнаруживаемые повсеместно, жизненно важны для обеспечения безопасности при обслуживании и перевозке, и поэтому их следует принимать во внимание в отношении как упаковочного комплекта, так и перевозки гексафторида урана (п. 629.1 TS-G-1.1).

2.7.2-С1. Уровень освобождения 0,1 кг дает гарантии от взрыва небольших, незащищенных цилиндров с UFe [40]. Количество 0,1 кг значительно ниже предела токсической опасности, который равен 10 кг, и основан на [41, 42] (п. 630.1 TS-G-1.1).

2.7.2-С2. Критерии приемлемости, указанные в пп. 630(a), (b) и (с) Правил МАГАТЭ-96, изменяются в зависимости от типа среды, которая воздействует на упаковку. Для испытания на давление, специфичного для упаковок с гексафторидом урана (п. 718), требование об отсутствии утечки и неприемлемых напряжений может быть удовлетворено гидростатическим испытанием цилиндра, где течи могут быть обнаружены путем наблюдения утечки воды из цилиндра. Клапаны и другое вспомогательное оборудование в это испытание на давление (ISO 7195) не включены (п. 630.2 TS-G-1.1).

2.7.2-С3. Для испытания на свободное падение (п. 722 Правил МАГАТЭ-96) приемлемость может быть подтверждена выполнением испытания на утечку газа, соответствующего процедуре, давлению и чувствительности, определенным в стандарте ISO 7195 для испытания на утечку клапанов (п. 630.3 TS-G-1.1).

2.7.2-С4. Критерии приемлемости, применяемые в течение или после теплового испытания упаковки, содержащей гексафторид урана, (п. 728 Правил МАГАТЭ-96) основаны на стремлении не допускать разрыва оболочки цилиндра. Относительно допустимой протечки необходимым критерием приемлемости могла бы быть демонстрация "отсутствия разрыва" цилиндра, если не учитывается утечка через вспомогательное оборудование упаковочного комплекта, например через клапаны и около них. В соответствии с философией, применяемой как руководство для принципа "никакого разрыва системы герметизации", использованного в п. 2.9.2 Правил (пункт 657 Правил МАГАТЭ-96), разрыв или существенное повреждение оболочки цилиндра с гексафторидом урана были бы неприемлемыми, но незначительная утечка через клапан или около него, либо у другой инженерной проходки через стенку цилиндра, может быть приемлемой при условии утверждения компетентным органом (п. 630.4 TS-G-1.1).

2.7.2-С5. Может быть трудно, если не невозможно, продемонстрировать соответствие требованиям п. 2.7.2 НП-053-04 (пункт 630 Правил МАГАТЭ-96) относительно утечки, рассеяния, разрыва и напряжений на основании испытаний упаковочных комплектов с гексафторидом урана из-за значительной угрозы для окружающей среды, здоровья и безопасности. Таким образом, демонстрация соответствия может быть возложена на заменитель гексафторида урана в испытаниях в комбинации со ссылками на предшествующие удовлетворительные испытания, лабораторные испытания, результаты расчетов и мотивированные аргументы, как сформулировано в п. 3.1.1 НП-053-04 (п. 701 Правил МАГАТЭ-96) (п. 630.5 TS-G-1.1).

2.7.2-С6. Для демонстрации соответствия упаковок, содержащих гексафторид урана, требованиям п. 2.7.2.В) НП-053-04 (п. 630.с) Правил МАГАТЭ-96) разработчику следует принимать во внимание влияние параметров, способных изменять теплофизические условия гексафторида урана и упаковочного комплекта, возможные при тепловом испытании. Разработчику следует как минимум рассматривать, следующее:

(а) Наиболее неблагоприятная ориентация упаковки. Изменение ориентации упаковки может привести к другому распределению трех физических фаз гексафторида урана (твердое тело, жидкость и газ) в упаковке и различным последствиям для внутреннего давления [43, 44].

(b) Весь ряд допустимых значений коэффициентов заполнения объема. Давление в цилиндре может сложным образом зависеть от степени, до которой он заполнен. Например, при очень малых коэффициентах заполнения твердый гексафторид урана может плавиться и испариться быстрее, ускоряя тем самым рост давления в упаковке [45].

(c) Фактические свойства конструкционных материалов при высоких температурах. Например, значительное снижение прочности стали на разрыв происходит при температурах выше 500°С [46].

(d) Присутствие металлургических дефектов в конструкционном материале может приводить к разрыву упаковки. Это должно зависеть от размера дефекта. Максимальный размер дефекта в конструкции следует выводить из результатов анализа конструкции, процесса производства и приемочных критериев пригодности.

(e) Утончение стенки цилиндра или других элементов упаковочного комплекта, вызванное коррозией, может приводить к снижению работоспособности. Разработчику следует устанавливать приемлемую минимальную толщину стенки, а также разрабатывать и применять методы для определения толщины стенки как для незаполненного, так и для заполненного эксплуатируемого цилиндра [47, 48] (п. 630.6 TS-G-1.1).

2.7.3-С1. Это положение включено, потому что маловероятно предоставить устройство для сброса давления, которое бы было достаточно надежным для обеспечения необходимого уровня утечки и соответствующим образом закрывалось при снижении давления до приемлемого уровня (п. 631.1 TS-G-1.1).

2.7.4-С1. В соответствии сданным пунктом Правил компетентный орган может выдать сертификат-разрешение на конструкцию упаковки, сконструированную для перевозки 0,1 кг или более гексафторида урана и которая не рассчитана на испытание давлением 2,76 МПа, но рассчитана на испытание давлением 1,38 МПа, по крайней мере. Это позволяет использовать старые конструкции упаковок и иметь определенный период для перехода на новые требования для всех упаковок. При международной перевозке это возможно, только при условии многостороннего согласования (утверждения) конструкции упаковки. Разработчику (грузоотправителю) следует подготавливать комплект документов, обосновывающих безопасность, для обоснования такого сертификата-разрешения (см. также п. 632.1 TS-G-1.1).

2.7.4-С2. Считалось, что очень большие упаковки, предназначенные для 9000 кг гексафторида урана, которые перевозятся без дополнительных теплоизолирующих защитных контейнеров, вероятно, способны иметь достаточную теплоемкость, чтобы выдержать воздействие теплового испытания согласно п. 728 Правил МАГАТЭ-96 без разрыва системы герметизации. Однако проведенные к настоящему времени испытания и расчетные обоснования не могут однозначно гарантировать это. Например, некоторые испытания и расчеты показывают, что такая упаковка выдерживает испытание на пожар в течение 29, а не 30 мин. Учитывая это, а также то, что имеется очень большое количество таких упаковок, данный пункт Правил позволяет компетентному органу утверждать (выдавать сертификат-разрешение) на конструкцию такой упаковки. При международной перевозке необходимо многостороннее утверждение такой конструкции. Разработчику (грузоотправителю) следует подготавливать комплект документов, обосновывающих безопасность, для получения такого сертификата-разрешения. Подобный подход позволяет использовать старые конструкции упаковок и иметь определенный период для перехода на новые требования для всех упаковок (п. 632.2 TS-G-1.1).

2.7.4-С3. См также справку 2.7.2-С1 настоящего Руководства.

2.8. Требования к упаковкам типа А

2.8.1-С1. Упаковки типа А должны отвечать общим требованиям к упаковкам и дополнительно специальным требованиям к упаковкам типа А.

2.8.2-С1. Минимальный размер 10 см был принят по ряду причин. Очень маленькая упаковка может затеряться. Чтобы соответствовать международной практике транспортирования, этикетки на упаковках должны быть в форме квадрата размером 10 см. Для нанесения такой этикетки, требуется, чтобы размеры упаковки были 10 см, по крайней мере (п. 634.1 TS-G-1.1).

2.8.3-С1. Требование пломбирования упаковки призвано как предупреждать желание вскрыть упаковку, так и создавать условия, чтобы получатель упаковки знал, был ли несанкционированный доступ к содержимому и (или) внутреннему упаковочному комплекту и извлекались ли они в процессе перевозки. Пока пломба остается целой, получатель имеет гарантию, что содержимое является именно тем, которое указано на этикетке; если пломба повреждена, то получатель будет предупрежден о том, что нужна повышенная осторожность при обслуживании, особенно при открытии упаковки (п. 635.1 TS-G-1.1).

2.8.3-С2. Тип и масса упаковки будут определять тип пломбы, который необходимо использовать, но разработчикам следует гарантировать, что выбранный метод таков, что пломба не будет испорчена в ходе нормального обращения с упаковкой при перевозке (п. 635.2 TS-G-1.1).

2.8.3-С3. Существует много способов опечатывания, но перечисленные типичны для методов, используемых для упаковок РМ:

(a) Если упаковочный комплект представляет собой картонную коробку, для опечатывания может быть применена липкая или самоклеящаяся лента, которая не может быть использована повторно (внешний упаковочный комплект и(или) лента будут существенно повреждены при открытии).

(b) Скрученные металлические пломбы могут быть использованы при закрытии бочек свинцовых или стальных емкостей и небольших ящиков. Материал пломбы одевается на концы шнура или проволоки, и на них выпрессовывается фирменный знак установленного образца. Следует обеспечивать, чтобы сам по себе метод фиксации запирающего устройства был независим от пломбы.

(c) Висячие замки могут быть использованы на деревянных ящиках, а также для стальных или свинцово-стальных упаковок. Элемент в виде просверленного столба внедряется в конструкцию упаковочного комплекта или ящика так, чтобы после того, как замок пройдет в подготовленное отверстие, получать доступ внутрь упаковки было невозможно (п. 635.3 TS-G-1.1).

2.8.4-С1. За исключением резервуаров или упаковок, используемых как грузовые контейнеры, крепление упаковок, имеющих значительную массу по сравнению с массой транспортного средства, будет выполняться в общем случае с использованием стандартного оборудования, способного удерживать такие большие массы. Поскольку система крепления не должна ослаблять функции упаковки в нормальных и аварийных условиях перевозки, может возникать необходимость сконструировать элементы системы крепления упаковки так, чтобы они разрушались в первую очередь (обычно называется "слабое звено"). Это может быть выполнено, например конструированием узла крепления так, что он либо будет принимать только замковый штифт определенного максимального размера, либо будет крепиться шпильками, которые будут срезаться, или болтами, которые будут разрушаться при заданных напряжениях (п. 636.1 TS-G-1.1).

2.8.4-С2. Подъемные приспособления могут быть использованы и как элементы системы крепления, Однако если они используются таким образом, их следует конструировать для выполнения обеих функций. Раздельные подъемные элементы и элементы системы крепления следует ясно маркировать, чтобы показывать их конкретное назначение, если только они не разработаны так, что невозможно их альтернативное использование (например, подъемное приспособление крюкового типа не может быть нормально использовано для крепления) (п. 636.2 TS-G-1.1).

2.8.4-С3. Приспособления для подъема упаковки могут использоваться для раскрепления, но при условии, что они имеют такое предназначение и соответственно промаркированы.

2.8.4-С4. Можно также учитывать потенциальное направленное разрушение систем крепления так, чтобы транспортные рабочие были защищены в случае лобовых столкновений, в то время как упаковка защищена от чрезмерных боковых нагрузок при боковых ударах [49]. Подробности относительно рекомендуемых конструктивных соображений по упаковкам и системам их крепления см. в приложении V (см. приложение II к настоящему Руководству) (п. 636.3 TS-G-1.1).

2.8.5-С1. Компоненты упаковки типа А следует разрабатывать для температурного диапазона от -40 ... +70°С, который соответствует возможным колебаниям температуры окружающей среды в транспортном средстве или ином помещении, либо температурам упаковки, находящейся под воздействием прямых солнечных лучей. Этот диапазон охватывает условия, вероятные при обычной перевозке и транзитном хранении. Если возможен более широкий диапазон изменения внешней температуры в ходе перевозки или обращения с упаковкой или имеется значительное внутреннее тепловыделение, то это следует учитывать в конструкции. Некоторые аспекты, которые может понадобиться рассматривать, следующие:

- расширение(сжатие) элементов, относящихся к конструктивным или уплотняющим функциям;

- разложение или изменение состояния материалов в экстремальных условиях;

- свойства прочности на разрыв(пластичность) и прочность упаковки;

- конструкция защиты (п. 637.1 TS-G-1.1).

2.8.5-С2. Ограничение условий эксплуатации упаковки в более узком диапазоне температур проходит согласование с ГКО и органами государственного регулирования безопасности при выпуске сертификата-разрешения на конструкцию упаковки.

2.8.6-С1. Примеры способов крепления, которые могут быть пригодными:

- сварные швы;

- винтовая резьба;

- защелкивающиеся крышки;

- обжатие;

- вальцовка;

- зачеканивание;

- термоусадочные материалы;

- липкие ленты или клеи.

В зависимости от конструкции упаковки могут подходить и другие способы (п. 639.1 TS-G-1.1).

2.8.7-С1. Данное условие практически позволяет перевозить РМ особого вида в упаковках без серьезных требований к системе герметизации упаковки.

2.8.7-С2. В тех упаковках, где удержание радиоактивного содержимого достигается за счет использования РМ особого вида, следует обращать внимание на требования п. 5.2.2.6) НП-053-04 (п. 502(f) Правил МАГАТЭ-96) в отношении каждой перевозки (п. 640.1 TS-G-1.1).

2.8.8-С1. Функцией системы герметизации служит предотвращение потери или рассеяния радиоактивного содержимого из упаковки. Цель требования по этому пункту НП-053-04 - обеспечение удержания радиоактивного содержимого, даже если наружные компоненты упаковки повреждены или потеряны.

2.8.9-С1. Определенные материалы могут вступать в химические реакции и радиолитическое взаимодействие с некоторыми из веществ, предназначенных для перевозки в упаковках типа А. Может возникать необходимость в проведении испытаний, чтобы гарантировать невозможность повреждения системы герметизации как от самих реакций, так и от повышения давления вследствие этих реакций (п. 642.1 TS-G-1.1).

2.8.10-С1. Это требование направлено на предотвращение чрезмерного перепада давления, возникающего в упаковке, которая была заполнена при давлении воздуха на уровне моря (или ниже) и затем была перевезена наземным транспортом на более высокую отметку. Минимальное требование для упаковок, подверженных изменению давления воздуха из-за изменения высоты, соответствует перемещению с поверхности на уровне моря на высоту 4000 м. Если упаковка была закрыта на поверхности на уровне моря или ниже и затем перевезена наземным транспортом на эту высоту, то она должна выдерживать избыточное давление, вызванное изменением высоты так же, как и выдерживать изменение давления, вызванное поведением ее содержимого (п. 643.1 TS-G-1.1).

2.8.10-С2. Руководство относительно требований к удержанию радиоактивного содержимого, см. пп. 646.2-646.5 TS-G-1.1 (см. справки 2.6.2-С2 - 2.6.2-С5 настоящего Руководства) (п. 643.2 TS-G-1.1).

2.8.11-С1. Для предотвращения загрязнения, вызванного утечкой содержимого через клапаны, Правила требуют иметь какие-либо вторичные устройства или камеры (полости) для таких клапанов. В зависимости от специфики конструкции такое устройство или камера могут помочь в предотвращении несанкционированного открытия клапана или в случае утечки - выхода содержимого (п. 644.1 TS-G-1.1).

2.8.11-С2. Примеры устройств, которые могут быть пригодными:

- пустые заглушки на резьбовых клапанах с использованием прокладки;

- пустые фланцы на фланцевых клапанах с прокладками;

- специально разработанные крышки или камеры для клапана на прокладках, предназначенные для предотвращения любой утечки.

В зависимости от конструкции упаковки могут быть пригодны и другие методы (п. 644.2 TS-G-1.1).

2.8.12-С1. Для упаковок типа А, также как для упаковок типа ПУ-2 и типа ПУ-3, не указывается количественно допустимая утечка или рассеяние радиоактивного содержимого в нормальных условиях перевозки. Но это не значит, что подразумевается абсолютная герметичность упаковки. Методы проверки и степень герметичности могут быть различными.

2.8.12-С2. Для твердого и жидкого содержимого соответствие требованию предотвращать "утечку или рассеяние радиоактивного содержимого" может быть проверено на упаковке (содержащей пробный неактивный материал) вакуумным методом или другим методом с визуальной оценкой состояния упаковки и выхода содержимого. Для жидкостей в качестве индикатора могут использоваться поглощающие материалы. Например, для жидкостей и порошков создание разряжения 20 кПа может быть достаточным. Оценка также может проводиться взвешиванием упаковки до и после ваккуумирования.

2.8.12-С3. Для газообразного содержимого визуальный осмотр может быть недостаточен и могут использоваться метод высасывания или компрессионные методы с идентифицируемым пробным газом; могут быть рекомендованы также пузырьковые методы.

2.8.12-С4. Для упаковок с незначительными внешними деформациями после испытаний и незначительным перемещением содержимого внутри упаковки для оценки ослабления защитных свойств упаковки после испытаний может быть достаточен тщательный визуальный осмотр.

2.8.12-С5. Если результаты визуального осмотра свидетельствуют о вероятном увеличении уровня излучения, необходимы замеры уровней.

2.8.12-С6. Методы оценки потери (ослабления) защитных свойств могут быть различными, что может приводить к расхождениям в результатах. В частности, для исключения расхождений следует четко определять участки поверхности упаковки, где оценивается уровень излучения.

2.8.12-С7. Конструкция и ограничения на содержимое упаковки типа А предельно ограничивают любой возможный радиационный риск. Данный пункт обеспечивает ограничения по утечке и повреждению защиты в условиях нормальной перевозки для гарантии безопасности (п. 646.1 TS-G-1.1).

2.8.12-С8. См. также, справку 2.6.2-С2 настоящего Руководства.

2.8.12-С9. Рекомендации относительно потери целостности защиты см. в пп. 622.4 - 622.7 TS-G-1.1 (см. справки 2.6.6-С6 - 2.6.6-С8 настоящего Руководства) (п. 646.6 TS-G-1.1).

2.8.13-С1. Требование п. 645 Правил МАГАТЭ-96 главным образом направлено на обеспечение постоянного присутствия радиационной защиты вокруг РВ для минимизирования любого повышения уровня излучения на поверхности упаковки. Если радиационная защита представляет собой отдельное устройство, правильное крепление обеспечивает невозможность выхода системы герметизации, иначе как преднамеренно (п. 645.1 TS-G-1.1).

2.8.13-С2. Примеры элементов конструкций, которые могут быть пригодными:

- шарнирные блокировочные устройства на крышках;

- рама, окружающая радиационную защиту и присоединенная болтами, сваркой или с помощью замков;

- резьбовые защитные пробки.

В зависимости от конструкции упаковки могут использоваться другие методы (п. 645.2 TS-G-1.1).

2.8.14-С1. Существует большое количество международных и национальных стандартов (например [28, 30, 36, 38, 40, 50-52]), охватывающих широчайший диапазон конструкционных факторов и методов изготовления, таких как стандарты для сосудов, работающих под давлением, стандарты для сварки или стандарты герметичности, которые могут быть использованы в конструкции, изготовлении и испытании упаковок. Конструкторам и изготовителям следует (по возможности) работать по этим установленным стандартам, чтобы развивать и демонстрировать адекватный контроль в области общих конструкций и изготовления упаковок. Использование таких стандартов также означает, что процессы конструирования и изготовления упаковок правильно понимаются всеми ключевыми персонами, находящимися иногда на различных позициях и в различных государствах-членах МАГАТЭ, вовлеченных в различные фазы процесса транспортирования; самое важное - целостность упаковки меньше всего подходит для компромисса (п. 638.1 TS-G-1.1).

2.8.14-С2. Если предлагаются к использованию новые или новаторские конструкция, методы изготовления или испытания и отсутствуют соответствующие стандарты, конструктору, возможно, необходимо обсуждать предложения с компетентным органом для получения одобрения. Конструктору, компетентному органу или иным ответственным структурам следует уделять внимание разработке соответствующего стандарта, охватывающего любую новую конструкторскую концепцию, технологию изготовления или испытания, или материала, планируемого к применению (п. 638.2 TS-G-1.1).

2.8.15-С1. Учитывая, что жидкое содержимое более способно к выходу и рассеянию из упаковки, к упаковкам типа А, предназначенным для жидкостей, предъявляются дополнительные требования на способность сохранять герметичность и удерживать содержимое при некоторых аварийных нагрузках.

2.8.15-С2. В некоторых случаях, например, при возврате пустых упаковок, в упаковках типа В, может перевозиться остаточное радиоактивное содержимое с активностью до А₂, и в документации такая перевозка обозначается как перевозка упаковки типа А. Учитывая, что такие упаковки по сравнению с обычными упаковками типа А значительно прочнее, при этой перевозке не применяются требования к поглощающим материалам и первичной внутренней и вторичной наружной емкостям.

2.8.15-С3. Свободный объем - это пространство упаковки, заполненное газом, которое может быть занято жидким содержимым, расширяющимся из-за изменений в окружающей среде и условиях транспортирования. Адекватный свободный объем гарантирует, что система герметизации не подвергнется чрезмерному давлению вследствие расширения чисто жидкой системы, которая обычно полагается несжимаемой (п. 647.1 TS-G-1.1).

2.8.15-С4. При определении требуемого свободного объема необходимо учитывать оба предельных значения температуры (-40°С и +70°С) (см. п. 2.8.5 НП-053-04 и п. 637 Правил МАГАТЭ-96). При более низкой температуре давление может увеличиваться в результате расширения при переходных температурах, когда материал меняет свое состояние от жидкого к твердому. При более высокой температуре давление может увеличиваться в результате расширения или парообразования жидкого содержимого. Может потребоваться анализ для обеспечения того, чтобы не оставался чрезмерный свободный объем, так как это может вызвать неприемлемые динамические волны в упаковке в ходе транспортирования. Кроме того, волны или всплески могут происходить в ходе операций по наполнению при работе с большими количествами жидкости, и конструкторам следует рассматривать эти аспекты для определенных конструкций упаковок (п. 647.2 TS-G-1.1).

2.8.16-С1. Цель этих двух дополнительных требований сводится к демонстрации либо повышенной способности упаковок типа А, предназначенных для жидкостей, противостоять воздействиям ударов, и, следовательно, показывать, что доля содержимого, которое может выйти в условиях аварии, будет сравнима с утечкой из упаковок типа А, предназначенных для перевозки диспергируемых твердых веществ, либо обеспечивать дополнительный барьер безопасности, уменьшая тем самым вероятность выхода жидкости из упаковки даже в том случае, если она вышла из первичного внутреннего компонента системы герметизации (п. 648.1 TS-G-1.1).

2.8.16-С2. Пользователь упаковок типа B(U) или типа В(М) может захотеть использовать такую упаковку для перевозки жидкости в количестве, меньшем чем А₂, и определять ее в транспортных документах как перевозку упаковки типа А. Это устраняет некоторые административные трудности для грузоотправителя и перевозчика, и, поскольку упаковка имеет большую прочность, чем стандартная упаковка типа А, безопасность не будет снижена. В данном случае не предъявляются требования соответствовать положению о дополнительном абсорбирующем материале или вторичном внешнем компоненте системы герметизации (п. 648.2 TS-G-1.1).

2.8.17-С1. Причины дополнительных испытаний для упаковок типа А, предназначенных для сжатых и несжатых газов, те же, что и для упаковок типа А, предназначенных для жидкостей (см. п. 648.1 TS-G-1.1 (справку 2.8.16-С1 настоящего Руководства). Однако, поскольку при перевозке газа нарушение системы герметизации всегда даст 100 % выхода, требуется дополнительное испытание для снижения вероятности отказа системы герметизации при данной степени тяжести аварии и тем самым достижения уровня опасности, сравнимого с опасностью для упаковки типа А, предназначенной для перевозки твердых диспергируемых веществ (п. 649.1 TS-G-1.1).

2.8.17-С2. Исключение упаковок, содержащих тритий или благородные газы, из требования в данном пункте НП-053-04 (п. 649 Правил МАГАТЭ-96) основано на дозиметрических моделях для этих материалов (система Q, см. обсуждение в приложении I к настоящему Руководству) (п. 649.2 TS-G-1.1).

2.8.17-С3. Для руководства относительно требования "никакой утечки или рассеяния" для газообразного радиоактивного содержимого, см. п. 646.5 TS-G-1.1 (см. справку 2.6.2-С5 настоящего Руководства) (п. 649.3 TS-G-1.1).

2.9. Требования к упаковкам типа B(U)

2.9.1-С1. Концепция упаковки типа B(U) заключается в том, что она способна противостоять наиболее серьезным аварийным условиям при перевозке без потери системы герметизации или увеличения уровня внешнего излучения в такой степени, чтобы вызывать угрозу населению или лицам, привлеченным к спасательным операциям и очистке. Ей следует быть безопасно восстанавливаемой (см. пп. 510 и 511 Правил МАГАТЭ-96), но она не обязательно должна быть способна для последующего использования (п. 650.1 TS-G-1.1).

2.9.1-С2. В соответствии с Правилами для перевозки РМ (за исключением материалов НУА и объектов ОПРЗ) активностью более А₂ (А₁) должны использоваться упаковки либо типа B(U), либо типа В(М), которые сохраняют в одних и тех же заданных пределах герметичность и защитные свойства как в нормальных, так и в аварийных условиях перевозки. Различие между этими типами упаковок в общем виде сводится к способам выполнения и степени надежности обеспечения заданных свойств по герметичности и защите. Упаковки типа B(U) обеспечивают заданные свойства практически полностью за счет своей конструкции, а для упаковок типа В(М) в целях компенсации меньшей конструктивной надежности требуется проведение некоторых дополнительных организационно-технических мероприятий при подготовке и (или) в ходе перевозки.

2.9.1-С3. В соответствии с Правилами для упаковок типа B(U) при международных перевозках требуется только утверждение их конструкции компетентным органом страны происхождения (разработчика) упаковки. Для упаковок типа В(М) требуется утверждение компетентными органами всех стран, участвующих в перевозках. Это различие должно учитываться при разработке упаковок для международных перевозок.

2.9.1-С4. Для внутрироссийских перевозок процедуры согласования и утверждения конструкций упаковок типа B(U) и типа В(М) не различаются. Выбор заказчиком (разработчиком) типа упаковок определяется по всей совокупности технико-экономических факторов. В некоторых случаях выгоднее увеличивать эксплуатационные расходы и использовать упаковки типа В(М), чем разрабатывать более дорогую конструкцию упаковки типа B(U).

2.9.2-С1. В конструкции упаковок максимальные уровни излучения устанавливаются как для поверхностей (пп. 5.3.3 и 5.3.4 НП-053-04 и пп. 531 и 532 Правил МАГАТЭ-96), так и на расстоянии 1 м от поверхности (как определено в пп. 5.3.2 Правил НП-53-04 и пп. 530 и 526 Правил МАГАТЭ-96). После выполнения испытаний для аварийных условий допускается увеличение уровня излучения при условии, что предел 10 мЗв/ч на расстоянии 1 м от поверхности не превышается, если упаковка содержит максимально допустимое количество активности (п. 656.13 TS-G-1.1).

2.9.2-С2. В отношении предела уровня излучения и расстояния 1 м см. также приложение 1 к настоящему Руководству.

2.9.2-С3. Когда для упаковки типа B(U) необходима защита, она может состоять из ряда материалов, отдельные из которых могут быть потеряны в процессе испытаний на аварийные условия. Это приемлемо при условии, что оставшейся защиты достаточно для обеспечения уровня излучения на расстоянии 1 м от «новой» (после испытания) поверхности не более чем 10 мЗв/ч (п. 656.14 TS-G-1.1).

2.9.2-С4. Демонстрация соответствия приемочному критерию не более чем 10 мЗв/ч на расстоянии 1 м от поверхности упаковки типа B(U) после испытаний может быть проведена несколькими способами: расчетами, испытаниями на моделях, частях или компонентах упаковки, испытаниями на прототипах и т.п. или путем их комбинации. При проверке соблюдения следует уделять внимание возможным локальным повышенным уровням излучения, проходящего через трещины или зазоры, которые могут появляться как дефект конструкции или изготовления, или возникать в процессе испытаний в результате механических или термических напряжений, особенно в дренажах, клапанах и крышках (п. 656.15 TS-G-1.1).

2.9.2-С5. Когда проверка соблюдения Правил основана на полномасштабном испытании, оценка потери защиты может быть сделана путем установки подходящего радиоактивного источника в образец и мониторинга всей внешней поверхности с помощью соответствующего детектора, например фотопленки, проб Гейгера-Мюллера или сцинтиляционных образцов. Для толстостенной защиты обычно применяется сцинтилляционный образец, например Nal, активизированный таллием, небольшого диаметра (около 50 мм), потому что он допускает использование низкоактивных источников (типичный из них Со-60) и его высокая чувствительность и небольшой эффективный диаметр позволяют легко и эффективно обнаруживать повышенные локальные уровни излучения. Если измерения сделаны около поверхности упаковочного комплекта, следует уделять внимание обеспечению правильного измерения (см. п. 233.5 TS-G-1.1 или справку 2.9.2-С6 настоящего Руководства) уровня излучения и усреднению результатов (см. п. 233.6 TS-G-1.1 или справку 2.9.2-С7 настоящего Руководства). Понадобятся и расчеты, чтобы привести измеренный уровень излучения к условиям на расстоянии 1 м от наружной поверхности упаковки. Наконец, если радиоактивное содержимое, для которого разработана упаковка, не используется в испытании, будут необходимы дальнейшие расчеты для пересчета измеренного уровня на тот, который имел бы место в случае использования в испытании содержимого конструкции упаковки (п. 656.16 TS-G-1.1).

2.9.2-С6. Правила требуют, чтобы на поверхностях упаковок и транспортных пакетов не превышались установленные уровни излучения. В большинстве случаев измерение, выполняемое с помощью ручного прибора, удерживаемого на поверхности упаковки, определяет значения на некотором расстоянии от поверхности из-за размеров самого детектора. Для измерения уровня излучения следует использовать (по возможности) прибор, размеры которого малы по сравнению с размерами упаковки или транспортного пакета. Относительно большие по сравнению с размерами упаковки приборы не следует использовать для измерения, так как они могут приводить к занижению измеренных значений уровня излучения. Там, где расстояние от источника до измерительного прибора велико по сравнению с объемом детектора (например, в 5 раз больше), влияние размера детектора незначительно и им можно пренебрегать; в противном случае следует использовать величины, приведенные в таблице справки 38-С6 настоящего Руководства для корректировки измеренных значений. Для радиографических устройств, где расстояние от источника до поверхности сохраняется минимальным, этим эффектом пренебрегать нельзя, и следует делать поправку на объем детектора (п. 233.5 TS-G-1.1).

2.9.2-С7. См справку 38-С7 настоящего Руководства.

2.9.2-С8. Использование свинца в качестве защитного материала требует особого внимания. Свинец имеет низкую температуру плавления и высокий коэффициент расширения, поэтому его следует защищать от воздействия теплового испытания. Если он содержится в относительно тонкой стальной оболочке, которая может быть пробита в процессе механических испытаний на удар, и если свинец расплавится при пожаре, он может выходить из упаковки. Также из-за своего высокого коэффициента расширения свинец может порвать оболочку в ходе тепловых испытаний и быть потерян. В обоих случаях после теплового испытания может возникать чрезмерно повышенный уровень излучения. Чтобы преодолеть проблему расширения, можно оставлять свободные объемы, позволяющие свинцу расширяться, однако следует признать, что при охлаждении свинца появляется пустота, положение которой будет трудно определять. Следующая проблема состоит в том, что свинец не всегда плавится однородно вследствие неоднородности конструкции упаковочного комплекта и внешних условий горения. При этом локальное расширение свинца может приводить к повреждению оболочки и соответствующей его утечке и, следовательно, к снижению защитной способности упаковки (п. 656.17 TS-G-1.1).

2.9.2-С9. Дополнительное руководство по испытанию целостности радиационной защиты можно найти в [53-58] (п. 656.18 TS-G-1.1).

2.9.3-С1. Испытания на нормальные и аварийные условия перевозки в соответствии с Правилами не охватывают все возможные воздействия на упаковку в реальных условиях перевозки. Упаковки при испытаниях на падение не имитируют нагрузки на участки поверхности упаковки, характерные при качении и скольжении упаковки в реальной аварии. Такие нагрузки могут значительно повредить наружную тепловую защиту. Поверхность упаковки может быть повреждена также и при отсутствии аварий (например, при неаккуратном обращении, трении о систему раскрепления и др.).

2.9.3-С2. Следует учитывать возможные повреждения как всей тепловой защиты, так и отдельных ее частей. Также следует принимать во внимание эффекты старения, температурные изменения свойств, взаимодействия с влагой и другие условия.

2.9.3-С3. Учитываемые при проектировании реальные воздействия на тепловую защиту упаковки в условиях перевозок согласуются с ГКО и органами государственного регулирования безопасности.

2.9.3-С4. Хотя требование данного пункта НП-053-04 (п. 637 МАГАТЭ-96), предназначенное для упаковок типа А, нацелено на охват большинства условий, которые могут вызывать разрушение упаковочного комплекта, для упаковок типа B(U) требуется дополнительный анализ температур элементов упаковочного комплекта применительно к конкретной конструкции. В основном это предусматривается потому, что упаковки типа В (U) могут быть разработаны для содержимого, которое выделяет значительное количество тепла, и температуры компонентов в такой упаковке могут превышать 70°С, как указано в требовании для упаковок типа А. Цель задания конкретной температуры окружающей среды 38°С для конструкции состоит в том, чтобы гарантировать, что разработчик правильно оценивает температуры компонентов упаковки и учитывает влияние этих температур на геометрию, защиту, работоспособность, коррозию и температуру поверхности. Кроме того, требование о возможности упаковки находиться в течение недели необслуживаемой при температуре 38°С и под воздействием солнечных лучей направлено на то, чтобы гарантировать, что упаковка будет находиться в равновесном или близком к нему состоянии и в этом состоянии будет способна выдерживать условия нормальной перевозки, демонстрируемые испытаниями по пп. 719-724 Правил МАГАТЭ-96, без потери содержимого или снижения радиационной защиты (п. 651.1 TS-G-1.1).

2.9.3-С5. Оценка температурных условий окружающей среды должна принимать во внимание тепло, генерируемое содержимым, которое может быть таким, что максимальная температура некоторых компонентов упаковки значительно превышает максимум 70°С, установленный для конструкций упаковок типа А (п. 651.2 TS-G-1.1).

2.9.3-С6. См. также пп. 637.1 TS-G-1.1 (2.8.5-С2), 652.1 (2.9.10-С1), 652.2 TS-G-1.1 (2.9.10-С2), 654.1-654.9 TS-G-1.1 (2.9.11-С2-2.9.11-С10), 664.1-664.3 TS-G-1.1 (2.9.11-С11-2.9.11-С13 настоящего Руководства) и приложение VI (приложение III к настоящему Руководству) (п. 651.3 TS-G-1.1).

2.9.3-С7. Для определения внутренней и внешней температур упаковки при нормальных условиях могут быть использованы практические испытания с имитированием электрическим источником тепла тепловыделения радиоактивного распада содержимого. Следовательно, источник тепла может быть управляемым и измеряемым. Такие испытания следует выполнять в однородной и стабильной тепловой среде (относительно постоянная температура окружающей среды, отсутствие движения воздуха и минимальный подвод тепла от внешних источников, таких как солнечный свет). Упаковку с ее источником тепла следует подвергать испытаниям в течение времени, достаточного для установления постоянных значений интересующих температур. Температуру окружающей среды и внутренний источник тепла в испытании следует измерять и использовать для линейной коррекции всех измеренных температур упаковки и приведения их к значениям, соответствующим температуре окружающей среды 38°С (п. 651.4 TS-G-1.1).

2.9.3-С8. Для испытаний, выполняемых в неконтролируемых средах (например, на открытом воздухе), колебания условий окружающей среды (например, суточные) могут сделать невозможным достижение постоянных стационарных температур. В таких случаях следует измерять периодические квазистационарные температуры (как для окружающей среды, так и для упаковки), допуская корреляции, которые необходимо делать между усредненными температурами окружающей среды и упаковки. Эти результаты вместе с данными о внутреннем источнике тепла могут быть использованы для предсказания температур упаковки, соответствующих температуре окружающей среды 38°С (п. 651.5 TS-G-1.1).

2.9.4-С1. В общем случае, покрытия для тепловой защиты делятся на две группы: подвергаемые химическим изменениям под воздействием тепла (например, абляционные и вспучивающиеся материалы) и обеспечивающие фиксированный изоляционный барьер (включая керамические материалы) (п. 655.1 TS-G-1.1).

2.9.4-С2. Обе группы подвержены механическим повреждениям. Материалы абляционного и вспучивающегося типа, как правило, мягкие и могут быть повреждены скольжением по грубым поверхностям (таким как бетон или гравий) или перемещением по ним жестких объектов. Керамические же материалы очень жесткие, но обычно хрупкие и не в состоянии выдерживать удар, не трескаясь и не ломаясь (п. 655.2 TS-G-1.1).

2.9.4-С3. Обычно происходящие инциденты, которые могли бы вызывать повреждение материалов тепловой защиты, включают: относительное перемещение между упаковками и контактными поверхностями транспортного средства в процессе перевозки; пробуксовку по гравийной дороге; соскальзывание по поврежденному рельсовому пути или по краю металлического предмета; подъем и опускание упаковок с зацеплением головок болтов соседних конструкций или оборудования; удары других упаковок (не обязательно содержащих РМ) в процессе складирования или транспортирования и многие другие ситуации, которые не входят в условия испытаний, требуемых в пп. 722-727 Правил МАГАТЭ-96. Упаковки, испытываемые простым падением, не получают повреждений поверхности, репрезентативных с позиции перекатывающих и скользящих движений, т.е. видов движения, обычно связанных с авариями транспортных средств, и упаковки, испытываемые впоследствии на тепловое воздействие, могут иметь покрытие, которое при аварии возможно было повреждено (п. 655.3 TS-G-1.1).

2.9.4-С4. Повреждение тепловой защиты может уменьшать его эффективность по крайней мере над частью поверхности. Разработчику упаковки следует оценивать влияние повреждений такого типа (п. 655.4 TS-G-1.1).

2.9.4-С5. Эффекты старения и воздействия условий окружающей среды на защитные материалы необходимо учитывать. Свойства некоторых материалов изменяются со временем от воздействия температуры, влажности или других условий (п. 655.5 TS-G-1.1).

2.9.4-С6. Покрытие может быть защищено применением дополнительных направляющих (салазок) или буферов, предотвращающих скользящее или истирающее воздействие на материал. Прочный внешний кожух из металла или транспортный пакет может обеспечивать хорошую защиту, но может и изменять тепловые характеристики упаковки. Наружная поверхность упаковки может быть сконструирована так, чтобы тепловая защита была положена в углублениях (п. 655.6 TS-G-1.1).

2.9.4-С7. С согласия компетентного органа могут быть проведены тепловые испытания с произвольным повреждением тепловой защиты для продемонстрирации эффективности поврежденной тепловой защиты, если можно показывать, что полученные повреждения будут консервативны в отношении результатов испытаний (п. 655.7 TS-G-1.1).

2.9.5-С1. Концепция установления норм по герметичности для упаковок с большим радиоактивным источником в единицах выхода активности при определенных условиях испытаний впервые введена в издание Правил МАГАТЭ 1967 г. (п. 656.1 TS-G-1.1).

2.9.5-С2. Предел скорости выхода не более чем А₂×10^-6 в час для упаковок типа B(U) после испытаний, проводимых для демонстрации способности выдерживать нормальные условия перевозки, первоначально получен из соображений наиболее неблагоприятных ожидаемых условий. Это соответствовало ситуации, когда работник подвергался воздействию активности от протечки РМ из упаковки в ходе перевозки по автомобильной дороге в закрытой машине. Конструкционный принцип, заложенный в Правила, состоит в том, что следует избегать радиоактивной утечки из упаковки типа B(U). Однако поскольку абсолютную герметичность гарантировать нельзя, цель определения максимально допустимой скорости "утечки активности" состоит в том, чтобы обеспечивать возможность регламентации процедур соответствующих и реалистичных испытаний, привязанных к приемлемым критериям радиологической защиты. Модель, использованная для вывода скорости утечки А₂×10^-6 в час, обсуждается в приложении I (п. 656.2 TS-G-1.1).

2.9.5-С3. В пересмотренном издании Правил МАГАТЭ 1973 г. (исправленном) установлено, что излучение на расстоянии 1 м от поверхности упаковки типа B(U), содержащей определенный радионуклид, не должно превышать более чем в 100 раз величину излучения, существовавшую до испытания. Это требование представляло собой нереалистичное ограничение в отношении конструкции упаковок, разработанных для перевозки других радионуклидов. Поэтому, начиная с издания Правил МАГАТЭ 1985 г. и ОПБЗ-83, в НП-053-04 предусмотрен определенный максимальный уровень излучения 10 мЗв/ч, безотносительно от вида радионуклида (п. 656.3 TS-G-1.1).

2.9.5-С4. Пределы выхода не более чем 10А₂ для Кг-85 и не более чем А₂ для всех других радионуклидов в течение одной недели для упаковок типа B(U) после испытаний, имитирующих нормальные и аварийные условия перевозки, представляют собой упрощение положений Правил МАГАТЭ 1973 г. издания. Это изменение было введено как следствие осознания того факта, что предел, установленный для упаковок типа B(U), явился неоправданно ограничивающим по сравнению с нормами безопасности, обычно применяемыми к площадкам ядерных реакторов [59, 60], особенно для условий тяжелых аварий, которые ожидаются как крайне редкие события. Радиационные последствия утечки А₂ из упаковки типа B(U) в аварийных условиях обсуждаются подробно в [61]. Если предположить, что аварии с уровнем тяжести, имитирующимся в испытаниях для упаковок типа B(U), описанных в Правилах, будут приводить к таким условиям, что всех лиц, находящихся в непосредственной близости от поврежденной упаковки, следует быстро эвакуировать или оставить работающими под наблюдением и контролем специалистов по радиологической защите, то представляется маловероятным, чтобы случайное облучение лиц, каким-то образом оказавшихся вблизи от места аварии, превысило годовую дозу или предел поступления для рабочих, приведенные в Основных нормах безопасности (BSS). Специальное положение для случая присутствия Кг-85, который является единственным радионуклидом благородных газов, имеющим практическое значение при перевозках облученного топлива, - это следствие специального анализа дозиметрических последствий облучения в радиоактивном шлейфе, для которого модель, использованная для вывода значения А₂, для негазообразных радионуклидов, не подходит [62] (п. 656.4 TS-G-1.1).

2.9.5-С5. Правила требуют, чтобы упаковки типа B(U) конструировались так, чтобы ограничивать потерю радиоактивного содержимого до приемлемого низкого уровня. Это определено как допустимый выход РМ, выраженный в долях А₂ в единицу времени для нормальных и аварийных . условий перевозки. Указанные критерии имеют то преимущество, что выражают желаемую работоспособность системы герметизации через наиболее интересующий параметр - потенциальную опасность от конкретного радионуклида в упаковке. Недостаток этого метода - прямое измерение обычно невозможно и требуется его применение к каждому рассматриваемому радионуклиду в той физической и химической форме, которая ожидается после механических, тепловых испытаний и испытания на погружение в воду. Более практично использовать хорошо разработанные методы определения утечки, такие как испытания на газовую утечку, см. ANSI N14.5 [51] и ISO 12807 [52]. В испытаниях на утечку измеряется поток вещества, пересекающего границы системы герметизации. Поток может содержать трассирующий (меченый) материал, такой как газ, жидкость, порошок или реальное или суррогатное содержимое. Поэтому следует определять средства для корреляции измеренного потока с утечкой РМ при определенных условиях. Утечка этого РМ может потом сравниваться с максимальной скоростью утечки, допустимой Правилами. Если трассирующий материал - газ, то скорость утечки может быть определена как массовая скорость потока. Если трассирующий материал - жидкость, то можно определять либо скорость утечки, как объемную скорость потока, либо общую утечку как объем. Если трассирующий материал - порошок, общая утечка может быть выражена в виде массы. Наконец, если трассирующий материал радиоактивен, утечка может быть выражена в виде активности. Объемный расход для жидкостей и массовый расход для газов могут быть вычислены с использованием установленных уравнений. Если утечка порошка вычислена в предположении, что порошок ведет себя как жидкость или аэрозоль, результат будет очень консервативным (п. 656.5 TS-G-1.1).

2.9.5-С6. Основной метод вычислений предполагает знание двух параметров - концентрации радиоактивного содержимого в упаковке и объемного расхода его утечки. Требуется, чтобы результат расчетов по этим двум параметрам был бы ниже, чем разрешенная скорость утечки, выраженная как доля А₂ в единицу времени (п. 656.6 TS-G-1.1).

2.9.5-С7. Для упаковок, содержащих РМ в жидкой или газообразной форме, должна быть определена концентрация радиоактивности для преобразовывания Бк/ч (скорость утечки активности) в м³/с (объемная скорость утечки) в эквивалентных условиях перевозки. Когда содержимое включает смеси радионуклидов (R1, R2, R3, и т.д.), "правило объединения", определенное в п. 404 Правил МАГАТЭ-96, используется следующим образом:

(п. 656.7 TS-G-1.1).

2.9.5-С8. Из этого и из предположения, что скорость утечки в рассматриваемом интервале времени постоянна, требуется, чтобы активность газа или жидкости в упаковке и объемная скорость утечки удовлетворяли следующим условиям: для условий, оговоренных в п. 656.а) Правил МАГАТЭ-96,

для условий, оговоренных в пункте 656(b)(ii),

где С_(Ri) - концентрация каждого радионуклида (в ТБк/м³⁾ в жидкости или газе при стандартных условиях температуры и давления (СТД);

A_2(Ri) - предел, определенный в табл. I Правил в ТБк для этого нуклида;

L - допустимая скорость утечки в м³/с жидкости или газа при СТД.

Значение С может также быть определено, как:

C = GS,

где G - концентрация радионуклида (в кг/м³) в жидкости или газе при СТД;

S - удельная активность нуклида (в ТБк/кг) чистого нуклида, (см. приложение II TS-G-1.1, приложение IV к настоящему Руководству), или

С = FgS,

где F- доля присутствия радионуклида в элементе (процент/100);

g- концентрация элемента (в кг/м )в жидкости или газе при СТД (п. 656.8 TS-G-1.1).

2.9.5-С9. Заметим, что допустимая скорость утечки после испытаний для нормальных условий перевозки приведена в размерности ТБк/ч, а для аварийных условий - ТБк/неделю. Вряд ли, какая-либо утечка после аварии будет иметь постоянную скорость. Интересующая величина - скорость утечки за неделю, а не скорость в каждый момент времени в течение недели (т.е. скорость утечки из упаковки может быть очень высокой в короткий период времени, следующий за аварией, а затем не будет истекать практически ничего за всю оставшуюся неделю, пока суммарная величина не превысит А₂ за неделю) (п. 656.9 TS-G-1.1).

2.9.5-С10. Рассчитанная допустимая утечка радиоактивной жидкости или газа может быть затем преобразована в эквивалентную утечку газа в испытании при определенных условиях с учетом давления, температуры и вязкости посредством уравнений для ламинарных и(или молекулярных условий потока, примеры которых даны в Американском национальном стандарте ANSI N14.5-1977 [51] или стандарте ISO (DIS) 12807 [52]. В конкретных случаях, где высокий перепад давления может приводить к высокой расчетной скорости газа, турбулентный поток может быть более ограничивающим обстоятельством, и это следует принимать во внимание (п. 656.10 TS-G-1.1).

2.9.5-С11. Утечка газа, определенная указанным выше методом, может варьироваться от 1 Па×м³/с до менее чем 10^-10 Па×м³/с в зависимости от величин А₂ радионуклидов и их концентрации в упаковке. Обычно на практике нет необходимости, чтобы метод испытания был более чувствительным, чем 10^-8 Па×м³/с для перепада давления 1×10⁵ Па, чтобы квалифицировать упаковку, как герметичную. Если оцененная допустимая скорость утечки превышает 10^-2 Па×м³/с, то в качестве предельной величины рекомендуется 10^-2 Па×м /с, поскольку она легко достижима на практике (п. 656.11 TS-G-1.1).

2.9.5-С12. Если упаковка сконструирована для материалов, состоящих из твердых частиц, можно воспользоваться экспериментальными данными о переносе твердых частиц через дискретные каналы утечки или через уплотнения, чтобы определить условия испытания газом. Это обычно дает повышенную объемную скорость утечки по сравнению с допущением, что материал, состоящий из частиц, ведет себя, как жидкость или аэрозоль. На практике не ожидается, что порошок, даже с минимальными размерами частиц просочится через уплотнение, которое испытано гелием с результатом лучшим, чем 10^-6 Па×м³/с при перепаде давления 1×10⁵ Па (п. 656.12 TS-G-1.1).

2.9.5-С13. Упаковки, разработанные для перевозки облученного топлива, представляют определенную проблему, которая состоит в том, что в облученном топливе активность сосредоточена в продуктах деления в топливных стержнях, которые перед облучением были закрыты. Ожидается, что стержни, неповрежденные при погрузке в упаковку, удержат эту активность при нормальных условиях перевозки (п. 656.19 TS-G-1.1).

2.9.5-С14. В аварийных условиях перевозки облученные топливные стержни могут быть повреждены с последующим выходом радиоактивности в объем системы герметизации упаковки. Поэтому для оценки герметичности упаковки необходимы данные о составе продуктов деления, возможной степени повреждения оболочки топливного стержня и механизме выхода радиоактивности из топливного стержня в систему герметизации упаковки (п. 656.20 TS-G-1.1).

2.9.5-С15. Описанные выше методы оценки требований к герметичности упаковки обычно применяются в двух вариантах:

(a) Если упаковка конструируется для конкретной цели, радиоактивное содержимое точно определено и норма герметичности может быть установлена на этапе конструирования.

(b) Когда требуется, чтобы существующая упаковка с известной нормой по герметичности была использована не по тому назначению, для которого она была разработана, и необходимо определять максимально допустимое количество радиоактивного содержимого (п. 656.21 TS-G-1.1).

2.9.5-С16. В случае утечки смеси радионуклидов из упаковки типа B(U) эффективное значение А₂ может быть вычислено методом, описанным в п. 404 Правил МАГАТЭ-96, использованием долей активности составляющих радионуклидов f(i), соответствующих форме смеси, которые реально могут проходить через уплотнения. Это не обязательно доля всего содержимого внутри самой упаковки, так как часть содержимого может быть в виде твердых частей, слишком больших для прохода через каналы в уплотнении. В общем случае для утечки жидкостей и газов фракционные доли соотносятся с газообразными или растворенными радионуклидами. Однако необходимо учитывать тонко измельченный твердый взвешенный материал (п. 656.22 TS-G-1.1).

2.9.5-С17. Если упаковка имеет уплотнение из эластичных материалов, то проницаемость газов и паров может приводить к сравнительно высоким скоростям утечки. Проницаемость - это прохождение жидкости или газа через твердый барьер (не имеющий прямых каналов для утечки) за счет процессов абсорбции-диффузии. Если РМ является газообразным (например, газообразный продукт деления), скорость утечки за счет проницаемости определяется парциальным давлением газа, а не общим давлением в системе герметизации. Тенденция эластичных материалов к абсорбции газов также может быть принята во внимание (п. 656.23 TS-G-1.1).

2.9.5-С18. В случае использования некоторых крупных упаковок очень малая утечка РМ в течение длительного периода времени может приводить к загрязнению внешней поверхности. Тогда может понадобиться уменьшать утечку при нормальных условиях перевозки (п. 656.а Правил МАГАТЭ-96), чтобы обеспечивать непревышение допустимого предела загрязнения поверхности (пп. 214, 508 и 509 Правил МАГАТЭ-96) (п. 656.24 TS-G-1.1).

2.9.6-С1. Усложнение конструкции, дополнительная неопределенность и возможно ненадежность, обусловленные использованием в конструкции фильтров и механических систем охлаждения, не соответствуют философии, лежащей в основе назначения упаковки типа B(U) (одностороннее утверждение компетентным органом). Более простой конструкционный подход, в котором ни фильтры, ни системы охлаждения не используются, имеет более широкую приемлемость (п. 658.1 TS-G-1.1).

2.9.6-С2. Требование по данному пункту Правил не исключает наличия в упаковках типа B(U) фильтров и механических систем охлаждения для каких-то других целей (например, для обслуживания упаковки, при загрузке, выгрузке и др.).

2.9.7-С1. Аналогично требованию и пояснениям к п. 2.9.6 НП-053-04, требование не исключает наличия системы сброса давления в упаковке типа B(U). Важно, чтобы не было сброса давления при испытаниях, имитирующих нормальные и аварийные условия перевозки. Не запрещается сброс давления при запроектных авариях, т.е. авариях, более серьезных, чем имитируются испытаниями Правил на аварийные условия. Очевидно, что всегда лучше сбрасывать давление, чем доводить ситуацию до разрушения самой упаковки при запроектных авариях.

2.9.8-С1. После закрытия упаковки внутреннее давление может возрастать. Существует несколько механизмов, которые могут вносить вклад в такой рост, включая воздействие на упаковку высокой окружающей температуры, воздействие солнечного тепла (т.е. инсоляция), тепло радиоактивного распада содержимого, химическую реакцию содержимого, радиолиз в упаковках, заполненных водой, или их комбинацию. Максимальная величина давления, которую можно ожидать в результате действия перечисленных факторов в условиях нормальной перевозки, называется максимальным нормальным рабочим давлением (МНРД) - см. справки 10-С2 - 10-С4 настоящего Руководства (пп. 228.1-228.3 TS-G-1.1) (п. 660.1 TS-G-1.1).

2.9.8-С2. Такое давление может неблагоприятно влиять на работоспособность упаковки, поэтому его необходимо принимать во внимание при оценке работоспособности в нормальных условиях (п. 660.2 TS-G-1.1).

2.9.8-С3. Аналогично при оценке способности противостоять аварийным условиям согласно пп. 3.4.4.1-3.4.4.4 НП-053-04 (пп. 726-729 Правил МАГАТЭ-96), наличие предварительно существующего в упаковке давления представляет более тяжелые условия, при которых удовлетворительная работоспособность упаковки должна быть продемонстрирована, - следовательно, при определении условий испытания необходимо предполагать наличие МНРД (см. справки 10-С2 и 10-С3 настоящего Руководства или пп. 228.1 и 228.2 TS-G-1.1). Если это можно обосновывать, то возможно использовать давление, отличное от МНРД, при условии, что результаты могут быть скорректированы для учета МНРД (п. 660.3 TS-G-1.1).

2.9.8-С4. Упаковки типа B(U) обычно не являются сосудами, работающими под давлением, и не соответствуют точно правилам и нормам, охватывающим такие сосуды. Для испытаний, требуемых для проверки способности упаковок типа B(U) выдерживать как нормальные, так и аварийные условия перевозки, требуется проводить оценки с учетом МНРД. При нормальных условиях перевозки главными конструктивными соображениями служат обеспечение адекватной защиты и ограничение радиоактивной утечки при весьма небольшом внутреннем давлении. Аварийная ситуация представляет собой единичное экстремальное событие, после которого повторное использование не рассматривается как цель конструкции. Такое экстремальное событие характеризуется короткой продолжительностью, циклами высоких напряжений в период механических испытаний при нормальных давлении и температуре, за которыми следует единичный длительный цикл напряжений, вызванных давлением и температурой в ходе теплового испытания. Ни один их этих циклов напряжений не соответствует типу нагрузок сосудов, работающих под давлением, конструкция которых учитывает долговременные процессы разрушения вследствие таких факторов, как ползучесть, усталость, трещинообразование, коррозия. По этой причине в Правила не включены рекомендации относительно допустимого уровня напряжений. Вместо этого деформации в системе герметизации ограничены значениями, которые не затрагивают ее способность удовлетворять соответствующим требованиям. Хотя можно предполагать, что другие требования становятся важными, удержание РМ - это то, для чего существует система герметизации. Прежде, чем произойдет разрушение, весьма вероятно, что система герметизации, особенно в повторно используемых упаковочных комплектах с механически уплотняемыми соединениями, даст течь. Поэтому следует определять степень, при которой напряжения в различных элементах деформируют систему герметизации и нарушат целостность ее уплотнения. Следует оценивать снижение сжатия уплотнений, вызываемое, например растяжением болтов и локальным повреждением вследствие ударов и поворотами поверхностей уплотнения в период наличия термических градиентов. Один из методов оценки состоит в том, чтобы определять деформацию от удара непосредственно по результатам испытания на свободное падение, проведенного на представительной масштабной модели, и объединять его с деформацией, рассчитанной при тепловом испытании с использованием признанной и проверенной компьютерной программы. Влияние общих нарушений на целостность уплотнения может затем быть определено экспериментально на представительных моделях уплотняющих устройств с соответственно уменьшенным сжатием уплотнения (п. 660.4 TS-G-1.1).

2.9.8-С5. МНРД следует определять в соответствии с определением, данным в п. 10 НП-053-04 или п. 228 Правил МАГАТЭ-96 (п. 660.5 TS-G-1.1).

2.9.8-С6. Рекомендуется, чтобы напряжения в системе герметизации в нормальных условиях перевозки при максимальном нормальном рабочем давлении находились в пределах упругой области. Следует обеспечивать непревышение в условиях аварии значений напряжения, которые обусловливают утечку большую, чем это установлено в данном пункте НП-053-04 (в п. 656.b Правил МАГАТЭ-96), и уровень внешних излучений выше, чем установлено требованиями п. 656 Правил МАГАТЭ-96 (п. 660.6 TS-G-1.1).

2.9.8-С7. Если для оценки эксплуатационных характеристик упаковки применяется расчетный анализ, МНРД следует использовать в качестве граничного условия для расчета воздействия испытаний, предназначенных для демонстрации способности упаковки выдерживать условия нормальной перевозки, и как начальное условие для оценки воздействия испытаний, предназначенных для демонстрации способности противостоять аварийным условиям перевозки (п. 660.7 TS-G-1.1).

2.9.9-С1. Требование, чтобы МНРД не превышало 700 кПа, - это специальный предел для упаковок типа B(U). В российских документах по сосудам, работающим под давлением, нет такой критериальной величины. В НП-053-04 эта величина взята из Правил МАГАТЭ-96.

2.9.9-С2. Требование, чтобы МНРД не превышало 700 кПа, определяет предел для упаковок типа B(U), который должен быть приемлем для одностороннего утверждения (п. 661.1 TS-G-1.1).

2.9.10-С1. Температуры поверхности упаковок, содержащих РМ, генерирующие тепло, будут выше температуры окружающей среды. Ограничения для температуры поверхности необходимы для защиты смежного груза от возможного повреждения и защиты персонала, обслуживающего упаковки во время погрузки и разгрузки (п. 652.1 TS-G-1.1).

2.9.10-С2. При установленном пределе температуры поверхности упаковки 50°С и температуре окружающей среды 38°С другой груз не будет перегреваться, и никто не пострадает от ожога при прикосновении к поверхности или при обращении с упаковкой. Более высокая температура поверхности разрешена в условиях исключительного использования (за исключением перевозок по воздуху); см. п. 2.9.10 НП-053-04 или п. 662 Правил МАГАТЭ-96 и пункты справок 2.9.10-С3 - 2.9.10-С6 настоящего Руководства, или пп. соответственно 662.1-662.4 TS-G-1.1 (п. 652.2 TS-G-1.1).

2.9.10-С3. Предел 85°С по температуре поверхности упаковок типа B(U) при исключительном использовании, когда возможное повреждение соседнего груза может хорошо контролироваться, необходим для предохранения воздействия на людей при случайном соприкосновении с упаковками. Когда условия исключительного использования не применяются и для всех случаев авиаперевозок температура поверхности упаковки ограничена 50°С, чтобы избежать повреждений соседнего груза. Барьеры и экраны, упомянутые в данном пункте (в Правилах МАГАТЭ-96 п. 662), не считаются частью конструкции упаковки, предназначенной для радиационной безопасности, поэтому они исключены из любых испытаний, связанных с конструкцией упаковки (п. 662.1 TS-G-1.1).

2.9.10-С4. Инсоляцией можно пренебрегать в отношении температуры доступных поверхностей, и учитывать только тепло от внутренних источников. Оправданием такого упрощения может служить то обстоятельство, что любая упаковка с внутренними источниками тепла или без них будет испытывать одинаковое увеличение температуры в условиях инсоляции (п. 662.2 TS-G-1.1).

2.9.10-С5. Понятие "легкодоступная поверхность" не является точным описанием, но используется здесь для обозначения тех поверхностей, которых может коснуться человек, не связанный с операциями по перевозке. Например, использование лестницы может сделать поверхности доступными, но это не может быть причиной, чтобы считать поверхности легкодоступными. В этом же смысле не следует считать легкодоступными и поверхности между тесно расположенными ребрами. Если ребра расположены широко, скажем, на ширину ладони человека или более, тогда поверхность между ними можно считать легкодоступной (п. 662.3 TS-G-1.1).

2.9.10-С6. Барьеры или экраны могут быть использованы для защиты от высоких температур поверхности, и все же в категориях утверждения упаковка остается упаковкой типа B(U). Примером может быть густо оребренная упаковка, оборудованная подъемными цапфами, установка которых может потребовать локального удаления части ребер в непосредственной близости от цапф, превращая тем самым основной корпус упаковки в доступную поверхность. Защита может обеспечиваться путем использованием барьеров, таких как расширенный металлический экран или кожух, эффективно предохраняющий от доступа или контакта с упаковкой людей при обычной перевозке. Барьеры должны рассматриваться как доступные поверхности, и поэтому к ним применимы соответствующие температурные пределы. Следует обеспечивать, чтобы использование барьеров или экранов не снижало способность упаковки удовлетворять требованиям к теплообмену и не снижало ее безопасности. Сохранение такого экрана или иного устройства не требуется при проведении испытаний на соответствие нормативным требованиям для утверждения конструкции упаковки. Это положение допускает проводить утверждение упаковок, использующих такие термические барьеры, без того, чтобы подвергать барьеры испытаниям, которым должна противостоять упаковка (п. 662.4 TS-G-1.1).

2.9.11-С1. Более низкая температура важна из-за увеличения давления вследствие расширения при замерзании (например, воды), из-за возможного хрупкого разрушения многих металлов (включая некоторые стали) при пониженной температуре и из-за возможной потери эластичности уплотняющих материалов. Из этих эффектов только разрушение материалов может приводить к необратимому повреждению. Некоторые эластомеры, обеспечивающие хорошие характеристики при высоких температурах (например, фторуглероды, такие как составы Витона), теряют эластичность при температурах -20°С или меньше. Это может приводить к узким зазорам шириной в несколько микронов, возникающих из-за различного теплового расширения металлических деталей и эластомера. Данный эффект полностью обратим. Кроме того, замерзание любого влажного содержимого и падение внутреннего давления при низких температурах может предотвращать утечку из системы герметизации. Поэтому в определенных случаях использование таких эластомерных уплотнений может быть приемлемым; см. [63,64] для дополнительной информации. Нижний температурный предел -40°С и верхний температурный предел 38°С являются разумными граничными величинами для температур окружающей среды, которые могут встречаться в большинстве географических районов в течение года. Однако в определенных регионах мира (крайние северные и южные регионы в течение их зимнего периода и сухие пустынные регионы в летний период) можно встретиться с экстремальными температурами ниже -40°С и выше 38°С. Однако и в России для средних регионов и времен года выход температур за диапазон -40°С ...+38°С встречается в течение очень коротких отрезков времени (п. 664.1 TS-G-1.1).

2.9.11-С2. В процессе перевозки упаковка может быть нагрета солнечными лучами. Эффект солнечного нагрева состоит в увеличении температуры упаковки. Чтобы избежать трудностей, пытаясь точно учитывать много переменных, значения инсоляции были согласованы на международной основе (табл. XI Правил МАГАТЭ-96). Значения инсоляции определены как однородные тепловые потоки, воздействующие в течение 12 ч и сопровождающиеся 12 ч, нулевой инсоляции. Предполагается, что упаковки открыты; поэтому ни затенение, ни отражение от соседних конструкций не принимается во внимание. В табл. 2.2 приведена максимальная величина теплового потока для обращенной вверх горизонтальной поверхности и нуль для обращенной вниз горизонтальной поверхности, которая не получает никакой инсоляции. Принято, что вертикальная поверхность нагревается только полдня и только с половинной эффективностью (по сравнению с горизонтальной поверхностью, обращенной вверх); поэтому табличная величина инсоляции вертикальной поверхности составляет одну четверть максимальной величины для обращенной вверх плоской поверхности. Для искривленных поверхностей, меняющих ориентацию от горизонтального до вертикального положения, резонно назначена величина, равная половине от максимальной величины для плоских поверхностей, обращенных вверх. Использование согласованных величин гарантирует единообразие при выполнении оценок безопасности, создавая общую базу для цели расчетов (п. 654.1 TS-G-1.1).

Значения инсоляции, приведенные в табл. 2.2, отличаются от соответствующих значений в ОПБЗ-83 [65], вместо которых введены в НП-053-04.

2.9.11-С3. Данные по инсоляции, приведенные в табл. 2.2, являются однородными потоками тепла. Их следует применять на уровнях, установленных для 12 ч (дневной свет), за которыми следует 12 ч отсутствия инсоляции (ночь). Такую циклическую шаговую функцию следует применять до тех пор, пока интересующие температуры не достигнут состояния устойчивого периодического поведения (п. 654.2 TS-G-1.1).

2.9.11-С4. Простой, но консервативный метод оценки влияния инсоляции состоит в применении постоянного равномерного теплового потока в величинах, установленных в табл. 2.2. Использование этого метода позволяет избежать необходимости выполнения нестационарного теплового анализа; проводится только простой анализ стационарного состояния (п. 654.3 TS-G-1.1).

2.9.11-С5. Для более точной модели может использоваться синусоидальная зависимость теплового потока от времени, чтобы представлять инсоляцию в течение дня для плоских и искривленных поверхностей. Требуется, чтобы интегральное (полное) поступление тепла к поверхности между восходом и заходом солнца было равно соответствующей величине суммарного тепла для табличных значений за 12 ч (т.е. умножать табличное значение на 12 ч, чтобы получать суммарный подвод тепла в Вт/м²). Для этой модели в период между заходом и восходом солнца тепловой поток равен нулю. Модель циклической инсоляции следует применять до тех пор, пока интересующие температуры не достигнут режимов квазиустойчивого периодического поведения (п. 654.4TS-G-1.1).

2.9.11-С6. Обращенная вниз плоская поверхность не может получать никакой инсоляции, и к ней применяется значение "отсутствует" табл. 2.2. Для любой горизонтальной обращенной вверх поверхности применимы значения табл. 2.2. Негоризонтальные поверхности могут включать вертикальные или почти вертикальные поверхности (т.е. отклоняющиеся от вертикальной на угол до 15°); для этих поверхностей применяется величина из табл. 2.2 для вертикальных поверхностей. Для наклоненных вверх поверхностей, которые отклоняются от вертикали более чем на 15°, может быть использована площадь горизонтальной проекции этой плоскости в совокупности с табличной величиной, приведенной в табл. 2.2 для плоской, обращенной вверх поверхности. Для наклоненных вниз поверхностей, которые отклоняются от вертикали более чем на 15°, может быть использована площадь вертикальной проекции этой плоскости в совокупности с величиной, приведенной в табл. 2.2 для обращенной вниз плоской поверхности (п. 654.5 TS-G-1.1).

2.9.11-С7. Величину инсоляции для искривленных поверхностей, приведенную в табл. 2.2, следует применять ко всем изогнутым поверхностям любой ориентации (п. 654.6 TS-G-1.1).

2.9.11-С8. Элементы упаковки, уменьшающие инсоляцию любой поверхности (т.е. затеняющие поверхность упаковки), могут быть приняты во внимание при проведении тепловых оценок. Любые такие элементы, о которых предполагается, что они снижают инсоляцию, не следует учитывать при проведении тепловых оценок, если их эффективность может быть уменьшена в результате воздействия на упаковку в ходе испытаний, соответствующих нормальным условиям перевозки (п. 654.7 TS-G-1.1).

2.9.11-С9. Поскольку передача тепла излучением зависит от излучательной и поглощающей способности поверхности, следует принимать во внимание вариации этих свойств. Эти свойства зависят от длины волны. Излучение солнца характеризуется высокой температурой и короткой длиной волны, в то время как излучение от поверхности упаковок характеризуется относительно низкой температурой и большой длиной волны. Во многих случаях поглощающая способность будет ниже, чем излучательная, так что использование более высокой величины в обоих случаях даст больший коэффициент запаса, если целью является рассеяние тепла. В других случаях можно воспользоваться преимуществом естественно возникающего различия в этих свойствах или рассматривать поверхность, пользуясь преимуществом такого различия для снижения влияния инсоляции. Когда различия в свойствах поверхности используются как средства тепловой защиты для уменьшения влияния инсоляции, следует продемонстрировать работоспособность системы тепловой защиты и показывать, что система остается целой при нормальных условиях перевозки (п. 654.8 TS-G-1.1).

2.9.11-С10. Оценка температуры упаковки при перевозке РМ может быть выполнена путем анализа или испытания. Испытания, если они используются, следует выполнять на полномасштабных моделях. Если источником излучения является не солнечный свет, следует принимать во внимание различия между длиной волны солнечного излучения и длиной волны источника. Испытание следует продолжать до тех пор, пока не установится тепловое равновесие (либо постоянное стационарное, либо устойчивое периодическое в зависимости от источника). Где необходимо, следует делать поправку на температуру окружающей среды и внутреннее тепло (п. 654.9 TS-G-1.1).

2.9.11-С11. См. справку 2.9.11-С1 настоящего Руководства.

2.9.11-С12. Руководство по безопасной конструкции транспортных упаковок в отношении хрупкого разрушения см. в Приложении VI TS-G-1.1 (см. приложение III к настоящему Руководству) (п. 664.2 TS-G-1.1).

2.9.11-С13. При оценке конструкции упаковки в отношении работоспособности при низких температурах влиянием нагрева от радиоактивного содержимого (который мог бы помешать падению температуры компонентов упаковки до нижнего конструкционного предела по окружающей температуре -40°С) следует пренебрегать. Это позволит оценивать реакцию упаковки (включая поведение конструкционных и уплотняющих материалов) при низкой температуре в ходе обращения при перевозке и транзитном хранении. Наоборот, при оценке конструкции упаковки на работоспособность при высоких температурах влияние максимально возможного тепловыделения радиоактивного содержимого, также, как и инсоляцию и максимальную температуру окружающей среды 38°С следует учитывать одновременно (п. 664.3 TS-G-1.1).

2.9.11-С14. В НП-053-04, как и Правилах МАГАТЭ-96, требуется для упаковки учитывать температуру окружающей среды 38°С. Это температура именно окружающей среды, а не температура в закрытом вагоне или в другом закрытом транспортном средстве, где размещается упаковка и где температура воздуха может быть и больше. Поэтому, например для упаковок типа А, у которых нет саморазогрева (тепловыделения), требуется для материалов учитывать температуры до 70°С, хотя температура окружающей среды также 38°С. При расчетах температуры в закрытом транспортном средстве и температуры упаковки инсоляцию следует учитывать в виде воздействия солнечного излучения на такой вагон, а не на упаковку.

2.9.12-С1. Для морской перевозки радиоактивных материалов в течение нескольких лет выполнены различные оценки риска, включая те, что приведены в литературе [66, 67]. Эти исследования рассматривают возможность затопления судна, перевозящего РМ при различных обстоятельствах; сценарии аварий включают столкновения с последующим затоплением либо столкновения с последующим пожаром и затем затоплением (п. 657.1 TS-G-1.1).

2.9.12-С2. В общем случае обнаружено, что большинство ситуаций приведут к незначительному воздействию на окружающую среду и минимальному облучению людей, если упаковки не извлекать после аварии. Установлено, однако, что если большая упаковка (или упаковки) с облученным топливом будет потеряна на материковом шельфе, возможно длительное облучение людей через пищевую цепочку потребления морепродуктов. Радиационное воздействие при потере упаковки с облученным топливом на большей глубине или других упаковок на любой глубине будет на порядок ниже, чем эти величины. Последующие исследования рассматривали радиационное воздействие для случаев потери других РМ, которые в возрастающем количестве перевозятся морем, таких как плутоний и высокорадиоактивные отходы. На основе этих исследований область распространения усиленного испытания погружением в воду в Правилах МАГАТЭ-96 была расширена, чтобы охватить перевозку в больших количествах любых РМ, а не только облученного ядерного топлива (п. 657.2 TS-G-1.1).

2.9.12-С3. В интересах сохранения радиологического воздействия на разумно достижимом низком уровне, если такая авария произойдет, в издание Правил МАГАТЭ 1985 г. было добавлено требование о проведения испытаний погружением в воду на глубину 200 м упаковок с облученным топливом, содержащих активность более 37 ПБк. В настоящем издании Правил порог, определяющий "большое количество", заменен величиной, кратной А₂, которая считается более подходящим критерием для охвата всех РМ, поскольку базируется на анализе внешнего и внутреннего облучения людей в результате аварии. Глубина 200 м приблизительно соответствует континентальному шельфу и глубинам, для которых упомянутые выше исследования показали, что радиологическое воздействие может быть значительным. Поднятие упаковок с этой глубины возможно и часто может быть желательным. Хотя, согласно результатам оценок риска, влияние ожидаемой радиоактивной утечки на окружающую среду будет приемлемым, были установлено требование данного пункта (в Правилах МАГАТЭ-96 п. 657), поскольку подъем после аварии будет облегчен, если система герметизации не будет разрушена и, следовательно, только удержание твердого содержимого в упаковке считается необходимым. Поэтому конкретные требования к скорости утечки, используемые для других испытаний, здесь не применяются (п. 657.3 TS-G-1.1).

2.9.12-С4. Во многих случаях для конструкций упаковок типа B(U) необходимость выполнения требований других пунктов Правил приводит к тому, что система герметизации остается неповрежденной при погружении в воду на глубину 200 м (п. 657.4 TS-G-1.1).

2.9.12-С5. В случаях, когда эффективность системы герметизации снижена, считается, что возможна протечка в упаковку, а затем утечка из упаковки (п. 657.5 TS-G-1.1).

2.9.12-С6. Целью условий в отношении степени повреждения системы герметизации следует считать ограничение утечки только растворенным РМ. Удержание твердого содержимого внутри упаковки существенно упрощает подъем упаковки (п. 657.6 TS-G-1.1).

2.9.12-С7. Разрушение всей системы герметизации может происходить при длительном погружении, и рекомендации, сделанные, упомянутых выше в пунктах, следует считать применимыми консервативно для случая погружения на период около одного года, в течение которого извлечение вполне может быть завершено (п. 657.7 TS-G-1.1).

2.9.13-С1. Особое внимание следует уделять взаимодействию между низкодисперсным РМ и упаковочным комплектом в нормальных и аварийных условиях перевозки. Это взаимодействие не должно ни повреждать инкапсуляцию, оболочку или другую матрицу, ни вызывать разрушение самого материала в такой степени, чтобы изменялись его характеристики, как продемонстрировано требованиями п. 605 Правил МАГАТЭ-96 (п. 663.1 TS-G-1.1).

2.10. Требования к упаковкам типа В(М)

2.10.1-С1. Общий уровень безопасности при использовании упаковок типа В(М) должен быть не ниже, чем для упаковок типа B(U). Компенсация невыполнения отдельных технических требований для упаковок типа В(М), которая может иметь место по сравнению с упаковками типа B(U), должна осуществляться принятием специальных технических и организационных мер.

2.10.1-С2. Общее намерение состоит в том, чтобы нормы безопасности для упаковок типа В(М), в соответствии с которыми они конструируются и эксплуатируются, обеспечивали уровень безопасности, эквивалентный тому, который предусматривается для упаковок типа B(U) (п. 665.1 TS-G-1.1).

2.10.1-С3. Отступления от требований, приведенных в пп. 2.9.6 - 2.9.13 НП-053-04 (пп. 637, 653, 654 и 657-664 Правил МАГАТЭ-96), допускаются в некоторых ситуациях при согласовании соответствующим(и) компетентным(и) органом(ами). Примером этого может служить уменьшение диапазона температур окружающей среды и инсоляции для целей конструкции, если требования для упаковок типа B(U) не считаются применимыми (пп. 637, 653, 654 и 664 Правил МАГАТЭ-96) или учитывается влияние тепловыделения радиоактивного содержимого (п. 665.2 TS-G-1.1).

2.10.2-С1. Для содержимого некоторых упаковок в результате процессов, описанных в п. 660.1 TS-G-1.1 (см. справку 2.9.8-С1 настоящего Руководства), давление стремится возрастать, и, если его не снижать, оно может в конечном счете вызвать разрушение упаковки или сокращать срок службы упаковки вследствие усталости. Чтобы избежать этого, п. 2.10.2 НП-053-04 (п. 666 Правил МАГАТЭ-96) разрешает включать в конструкцию упаковки устройства для периодического сброса давления. В соответствии с требованиями Правил такие упаковки со сбросом давления следует транспортировать как упаковки типа В(М) (п. 666.1 TS-G-1.1).

2.10.2-С2. Для обеспечения уровня безопасности, эквивалентного тому, который должен быть обеспечен упаковкой типа B(U), конструкция может включать требования о допуске сброса только газообразных материалов, чтобы могли использоваться фильтры или альтернативные ограничители, или сброса о выполнении только под руководством квалифицированного дозиметриста (п. 666.2 TS-G-1.1).

2.10.2-С3. Периодический сброс давления разрешается для того, чтобы дать возможность ограничивать рост давления в упаковке, которое при нормальных условиях перевозки (см. пп. 719-724 Правил МАГАТЭ-96) или когда упаковка подвергнута тепловому испытанию (см. п. 728 Правил МАГАТЭ-96) может приводить к невыполнению Правил. Однако выход радиоактивности при нормальных условиях и в условиях аварий, когда не действует эксплуатационный контроль, ограничен положениями пункта по допустимому выходу активности (п.656 Правил МАГАТЭ-96) (п. 666.3 TS-G-1.1).

2.10.2-С4. Поскольку не существует определенного нормативного предела выхода радиоактивности при периодическом сбросе давления, когда имеет место эксплуатационный контроль, ответственному лицу следует быть готовым продемонстрировать компетентному органу, используя модель, по возможности максимально приближенную к реальным условиям сброса, что транспортные рабочие и население не получат дозы облучения, превышающие пределы, установленные соответствующими национальными органами. Когда периодический сброс происходит под контролем специалиста по радиационной защите, величина выброса может варьироваться по его рекомендациям, с учетом измерений, выполняемых в ходе эксплуатации гарантии, что обеспечения адекватной защиты транспортных рабочих и населения (п. 666.4 TS-G-1.1).

2.10.2-С5. Факторы, учитываемые при проведении такой оценки, включают:

(a) облучение из-за нормальной (в нормальных условиях) радиоактивной утечки и внешнего излучения от упаковки;

(b) расположение и ориентацию клапана сброса давления по отношению к рабочему месту оператора и находящимся поблизости персоналу и населения;

(c) время пребывания для персонала и населения;

(d) физическая и химическая природа сбрасываемого материала, например газообразный (галоген, инертный газ и т.п.), в виде частиц, растворимый(нерастворимый);

(t) другие ожидаемые дозы, получаемые операторами и населением (п. 666.5 TS-G-1.1).

2.10.2-С6. При оценке адекватности операций сброса давления скорее следует учитывать возможный ущерб от удержания и осаждения выброшенных РМ, чем от их рассеяния (п. 666.6 TS-G-1.1).

2.11. Требования к упаковкам типа С

2.11.1-С1. Аналогично упаковкам типа B(U) или типа В(М) концепция упаковок типа С состоит в том, чтобы они были способны выдерживать условия тяжелых аварий при воздушной перевозке без потери содержимого или повышения уровня внешнего излучения в таких масштабах, которые могли бы представлять опасность для населения или лиц, вовлеченных в спасательные операции по очистке. Упаковка может быть безопасной для аварийного обращения, но она не обязательно должна быть пригодна для повторного использования (п. 667.1 TS-G-1.1).

2.11.2-С1. Одним из потенциальных после аварийных обстоятельств является захоронение упаковок. Упаковки, вовлеченные в катастрофу на высокой скорости, могут быть завалены обломками или погребены (захоронены) в грунте. Если упаковки, содержимое которых выделяет тепло, будут захоронены, это может приводить к росту температуры и внутреннего давления (п. 668.1 TS-G-1.1).

2.11.2-С2. Для выполнения этого анализа, принимаются такие начальные условия упаковки, как она проектировалась для перевозки (п. 668.2 TS-G-1.1).

2.11.2-С3. Следует демонстрировать соответствие нормам работоспособности в условиях захоронения, используя консервативные расчеты или компьютерные программы, прошедшие валидацию. При оценке условий захоронения следует принимать во внимание целостность как защиты так и системы герметизации в соответствии с требованиями, определенными в п. 2.11.3 НП-053-04 (п. 669(b) Правил МАГАТ-96) так же, как и в соответствии с требованием п. 2.11.2 НП-053-04 (п. 668 Правил МАГАТЭ-96) о том что термоизоляцию следует полагать неповрежденной. По этой причине следует уделять особое внимание способности рассеяния тепла и изменениям внутреннего давления в условиях захоронения (п. 668.3 TS-G-1.1).

2.11.3-С1. Упаковка типа С обеспечивает такой же уровень защиты при воздушных перевозках, как и упаковки типа B(U) и типа В(М) при перевозках наземным и морским транспортом. Для достижения этой цели необходимо обеспечивать, чтобы при испытаниях упаковок типа С уровни внешнего излучения и пределы потери активности были такие же, как у упаковок типа B(U) в аварийных условиях.

2.11.3-С2. Упаковка типа С обеспечивает уровни защиты для условий воздушного транспорта, аналогичные тем, что обеспечивают упаковки типа В(М) и типа B(U) в условиях тяжелых наземных и водных аварий. Для достижения этого необходимо гарантировать, чтобы один и тот же уровень внешнего излучения и одни и те же пределы потери содержимого требовались для упаковки типа В после аварии и упаковки типа С после испытаний (п. 669.1 TS-G-1.1).

2.11.3-С3. Для дальнейших пояснений относительно требований к пределам доз и пределам выхода материалов см. также п. 656 Правил МАГАТЭ-96 (п. 669.2 TS-G-1.1).

2.11.3-С4. Текст пп. 656.1-656.24 TS-G-1.1 (см. справки 2.9.2-С3 - 2.9.2-С8 и 2.9.5-С1 -2.9.5-С18 настоящего Руководства) также применим к упаковкам типа С (п. 669.3 TS-G-1.1).

2.11.4-С1. Поскольку упаковка типа С может быть погружена в озеро, внутреннее море или на континентальный шельф, откуда возможно ее извлечение, следует предусматривать усиленное (на глубину 200 м) испытание на погружение в воду для всех упаковок типа С, независимо от общего количества активности в упаковке (п. 670.1 TS-G-1.1).

2.11.4-С2. При авиакатастрофе над поверхностью воды упаковка может быть погружена в воду на период времени до ее извлечения. На нее может воздействовать большое гидростатическое давление, зависящее от глубины погружения. В первую очередь беспокойство вызывает возможное разрушение системы герметизации. Дополнительная проблема - извлечение упаковки до начала серьезной коррозии (п. 670.2 TS-G-1.1).

2.11.4-СЗ. Требуемая глубина 200 м приблизительно соответствует максимальной глубине континентального шельфа. Извлечение упаковки с этой глубины было бы возможным и желательным. Критерием приемлемости для испытания на погружение служит отсутствие разрушения системы герметизации. Дальнейшие рекомендации можно найти в справках 2.9.12-С2, 2.9.12-С3 и 2.9.12-С5 - 2.9.12-С7 настоящего Руководства, пп. 657.2, 657.3 и 657.5-657.7 TS-G-1.1, соответственно (п. 670.3 TS-G-1.1).

2.11.4-С4. Поскольку море представляет собой более мягкую поверхность при ударе, чем земля, считается достаточным, чтобы испытание на погружение было отдельным требованием для демонстрации, не последовательным по отношению к другим испытаниям (п. 670.4 TS-G-1.1).

2.12. Требования к упаковкам, содержащим делящиеся материалы

2.12.1-С1. Требования к упаковкам, содержащим делящиеся материалы, являются дополнительными требованиями, предъявляемыми для гарантии, что упаковки с делящимся содержимым останутся подкритичными в нормальных и аварийных условиях перевозки. Все другие необходимые требования Правил должны быть удовлетворены. Система осуществления контроля критичности при перевозке предписана в разделе 5 НП-053-04 (раздел V Правил МАГАТЭ-96) (п. 671.1 TS-G-1.1).

2.12.2-С1. Упаковки, содержащие делящийся материал, которые отвечают любому требованию подпунктов а) - г) п. 2.12.2 НП-053-04, освобождаются от оценки безопасности по критичности, указанной в пп. 2.12.4-2.12.12 НП-053-04.

2.12.2-С2. Упаковки, содержащие делящийся материал, который удовлетворяет любому из требований, изложенных в пп. 2.12.2 а) - г) НП-053-04. (пп. 672.а) - d) Правил МАГАТЭ-96), освобождены от оценки безопасности по критичности, установленной в п. 2.12 НП-053-04 (п. 671.b) Правил МАГАТЭ-96). Обеспечение того, что критерии освобождения удовлетворяются как для отдельной упаковки, так и для партии груза, отнесено к ответственности грузоотправителя освобожденного материала (п. 672.1 TS-G-1.1).

2.12.2-С3. Первоисточником пределов, приведенных в п. 2.12.2.в) (дефис 1) НП-053-04 (п. 672.a)(i) Правил МАГАТЭ-96), является работа Вудкока и Пакстона [68], где минимальный объем контейнера был равен 1 л и максимально 250 упаковок были использованы, чтобы получать пределы делящегося материала величиной 9,4 г для Ри-239, 16,0 г для U-233 и 16,2 г для U-235 для отдельных упаковок. Практические соображения (последовательность и то, что величина А₂ для Ри-239 приводит к количеству материала в граммах, которое должно перевозиться как РМ особого вида или в упаковке типа В) привели к изменению впоследствии величины предела [69] до универсальной величины 15 г.

В п. 2.12.2.b) (дефис 2) НП-053-04 (п. 672.а)(ii) Правил МАГАТЭ-96) минимальная критическая концентрация для Рu-239 равна 7,5 г/л и приблизительно 12 г/л для U-235 и U-233 для систем с водным замедлителем [70]. Эти величины соответствуют отношениям масс делящегося материала и водорода 6,7 % и 10,8 %, соответственно. Таким образом, водородосодержащие смеси с менее чем 5 %-ным отношением масс делящегося материала и водорода имеют адекватный запас подкритичности. Хотя использование массового соотношения в критериях освобождения может быть более громоздким, чем при использовании величины концентрации (как в предшествующих изданиях Правил МАГАТЭ), эта формулировка служит более подходящей мерой для водородосодержащих смесей, кроме воды (п. 672.2 TS-G-1.1).

2.12.2-С4. П. 2.12.2.В) (дефис 3) НП-053-04 (п. 672.а) iii) Правил МАГАТЭ-96) облегчает безопасную перевозку загрязненных отходов, содержащих делящийся материал в очень низких концентрациях (п. 672.3 TS-G-1.1).

2.12.2-С5. Соображения безопасности, лежащие в основе трех условий освобождения согласно п. 2.12.2.b) НП-053-04 (п. 672.а) Правил МАГАТЭ-96), основаны на предположении водородного замедлителя и отражателя; таким образом, применяется ограничение на присутствие потенциально более активных элементов бериллия и дейтерия (п. 672.4 TS-G-1.1).

2.12.2-С6. Каждое освобождение, предусмотренное в п. 2.12.2.b) НП-053-04 (п. 672(a) Правил МАГАТЭ-96), далее ограничено допустимым пределом массы груза. Формула для предела массы учитывает смесь делящегося материала, но формула и величины, приведенные в табл. 2.3 НП-053-04 (табл. XII Правил МАГАТЭ-96), установлены так, чтобы максимальная масса груза была не больше чем приблизительно половина величины критической массы. Таким образом, критерии освобождения обеспечивают два объекта контроля (индивидуальная упаковка и груз) для предотвращения накопления делящегося материала в количествах, которые могли бы приводить к потенциальной критичности (п. 672.5 TS-G-1.1).

2.12.2-С7. Предельное значение обогащения 1 % для U-235 по п. 2.12.2.а) НП-053-04 (п. 672.Ь) Правил МАГАТЭ-96) является округленной величиной, немного меньшей, чем минимальное критическое обогащение U-235 для бесконечных гомогенных смесей урана и воды, опубликованное Пакстоном и Прувостом [70]. Гомогенность, рассмотренная в пункте, предназначена для исключения структурирования (упорядоченного расположения в виде решетки) слабообогащенного урана в среде замедлителя. Условлено, что к гомогенным смесям и суспензиям относятся смеси, в которых частицы равномерно распределены и имеют диаметр не более 127 мкм [VII.1], т.е. не способны проходить через экран с ячейкой 120 мкм. Концентрация может также изменяться в пределах материала; однако изменения концентрации порядка 5 % не должны нарушать безопасность по критичности (п. 672.6 TS-G-1.1).

2.12.2-С8. Предел освобождения, приведенный в п. 2.12.2.6) НП-053-04 (п. 672.с) Правил МАГАТЭ-96), предписывает для раствора уранила нитрата иметь содержание обогащенного U-235 не более чем 2 % по массе урана. Этот предел немного ниже, чем величина минимального критического обогащения, представленная Пакстоном и Прувостом [70] (п. 672.7 TS-G-1.1).

2.12.2-С9. В п. 2.12.2.Г) НП-053-04 (п. 672.d) Правил МАГАТЭ-96) установлен предел 1 кг для партий плутония, содержащего по массе не более чем 20% Рu-239 и Рu-241. Подкритичность при перевозке этого количества плутония фактически гарантирована упаковками типа B(U) или типа В(М), которые обеспечивают адекватное разделение с другими делящимися материалами, и благодаря тому, что композиция плутония не легко достигает критичности в системах деления на тепловых нейтронах. (Результаты анализа по методу Монте-Карло указывают, что для создания критической массы в металлической сфере при полном отражении на воде необходима масса 6,8 кг материала с композицией 80 %-ого Рu-238 и 20 %-ого Рu-239 по массе [71]) (п. 672.8 TS-G-1.1.)

2.12.2-С10. Освобождения, согласно пункту, первоначально были задуманы для гарантии, что должны сложиться невероятные условия для таких упаковок с освобожденными делящимися материалами на транспортном средстве, чтобы вызывать аварию по критичности. Кроме накопления на транспортном средстве достаточной массы делящегося материала, этот материал должен быть впоследствии перегруппирован внутри подходящего замедляющего материала, чтобы получать плотность и форму, требуемые для критической системы. Где необходимо, освобождения обеспечивают пределы для груза для предотвращения накопления критической массы. Перевозчикам и компетентным органам следует быть бдительными на случай возможного неправильного употребления положений, связанных с пределами освобождения, что может увеличивать возможность возникновения критичности (п. 672.9 TS-G-1.1).

2.12.2-С11. Другие данные в обоснование пределов освобождения, приведенных в пункте, можно найти в [72-74] (п. 672.10 TS-G-1.1).

2.12.3-С1. Требуется конструирование и транспортирование упаковок, содержащих делящийся материал, осуществлять таким образом, чтобы случайная критичность была исключена. Критичность достигается, когда цепная реакция деления становится самоподдерживающейся вследствие баланса между производством нейтронов и их потерей за счет поглощения и утечки из системы. В конструкции упаковки учитывается много параметров, которые влияют на взаимодействие нейтронов (см. приложение V настоящего Руководства и приложение VII TS-G-1.1). При проведении оценки критичности должны учитываться эти параметры и подкритичность упаковки должна обеспечиваться как в нормальных, так и аварийных условиях перевозки. Оценки следует выполнять квалифицированным лицам, имеющим опыт в области безопасности по критичности. Дополнительно к очевидному контролю за массой делящегося материала разработчик может влиять на управление критичностью любым из следующих способов:

(i) Выбор формы для системы локализации или для упаковочного комплекта влияет на утечку нейтронов из областей деления вследствие изменения соотношения поверхности к объему. Например, тонкие цилиндры или пластины имеют повышенную утечку по сравнению со сферами и цилиндрами с соотношением высоты к диаметру, близким к 1.

(ii) Выбор материала упаковочного комплекта влияет на число утекающих нейтронов, которые отражаются обратно в делящийся материал. Число нейтронов, возвращенных (или покинувших делящийся материал), и их энергии в большой степени определяются выбором материала упаковочного комплекта.

(iii) Выбор внешних размеров упаковки. Нейтроны, утекающие из упаковки, содержащей делящийся материал, могут войти в другую упаковку с делящимся материалом и произвести акт деления. Взаимодействие нейтронов может зависеть от размеров упаковки, которые определяют пространственное расположение делящегося материала и могут быть откорректированы с тем, чтобы ограничивать взаимодействие между различными частями партии материала.

(iv) Использование фиксированных нейтронных поглотителей для удаления нейтронов (см. п. 501.8 TS-G-1.1 и справку 2.12.3-С2 настоящего Руководства).

(v) Выбор конструкции упаковки для контролирования соотношения замедлителя и делящегося материала, включая уменьшение пустот, чтобы ограничивать количество воды, которая может натечь в упаковку (п. 671.2 TS-G-1.1).

2.12.3-С2. В случаях, когда безопасность по критичности зависит от присутствия нейтронных поглотителей, как отмечается в данном пункте, предпочтительнее, чтобы нейтронный поглотитель был твердым телом и неотъемлемой частью контейнера. Поглотители в виде растворов или поглотители, растворимые в воде, не соответствуют этому требованию, потому что их непрерывное присутствие не может быть гарантировано. Процедурой подтверждения или испытания следует гарантировать, что присутствие и распределение нейтронного поглотителя в элементах упаковочного комплекта соответствуют принятому в оценке безопасности по критичности. Только обеспечение количества поглощающего нейтроны материала не всегда достаточно, поскольку распределение нейтронных поглотителей в компонентах упаковочного комплекта или внутри самого содержимого может значительно влиять на коэффициент размножения нейтронов в системе. Неопределенности методов подтверждения следует учитывать при проверке на соответствие оценкам безопасности по критичности (п. 501.8 TS-G-1.1).

2.12.3-С3. Обстоятельства, которые требуется рассматривать при оценке предназначенной для перевозки упаковки и перечислены в пункте, могут повлиять на размножение нейтронов в упаковке или в группе упаковок. Эти обстоятельства типичны среди тех, которые могут быть важны, и их следует тщательно рассматривать при проведении оценок. Однако, в зависимости от конструкции упаковки и специальных условий, предусматриваемых при перевозке и обращении с упаковками, может возникать необходимость рассматривания других нетипичных обстоятельств, чтобы поддерживать подкритичность упаковки при всех мыслимых условиях перевозки. Например, если результаты испытаний показывают перемещение делящегося материала или поглотителя в упаковке, при проведении оценки безопасности по критичности следует рассматривать пределы неопределенности, связанные с такими перемещениями. Следует иметь в виду, что прототип, используемый в испытании, может отличаться в деталях от промышленной модели и качеством изготовления. Размеры прототипа в заводском исполнении могут понадобиться для проверки влияния допусков на испытания. Необходимо учитывать различия между испытанными моделями и производственными моделями. Цель - получение максимально мыслимого коэффициента размножения нейтронов так, чтобы при этом была гарантирована подкритичность (п. 671.3 TS-G-1.1).

2.12.3-С4. Вода влияет на подкритичность несколькими способами. Когда она смешана с делящимся материалом, результирующее замедление нейтронов может значительно уменьшать количество делящегося материала, необходимого для достижения критичности. Как отражатель нейтронов вода также увеличивает коэффициент размножения нейтронов, хотя и не столь сильно. Если водный отражатель расположен за пределами системы локализации, он менее эффективен. Он еще менее эффективен, находясь за пределами упаковки. Толстые слои воды (~ 30 см) полной плотности между упаковками могут снижать взаимодействие нейтронов в группах до несущественных значений [75, 76]. При проведении оценки критичности следует учитывать изменения геометрии упаковки, а также условий, которые могут приводить к тому, что вода будет вести себя больше как замедлитель, чем как отражатель, или наоборот. Следует рассматривать все состояния воды, включая снег, лед, пар и струи. Эти состояния воды с низкой плотностью создают (особенно, если рассматривать наличие воды между упаковками) размножение нейтронов больше, чем наблюдаемое для воды с полной плотностью (см. приложение VII TS-G-1.1 и приложение V к настоящему Руководству) (п. 671.4 TS-G-1.1).

2.12.3-С5. Нейтронные поглотители иногда применяются в упаковках для уменьшения эффекта замедления и вклада в размножение нейтронов за счет взаимодействия между упаковками (см. п. 501.8 TS-G-1.1 и справку 2.12.3-С2 настоящего Руководства). Типичные поглощающие нейтроны материалы, используемые для контроля критичности, наиболее эффективны, если присутствует замедлитель нейтронов для снижения энергии нейтронов. Потеря эффективности поглотителей нейтронов, например за счет коррозии и перераспределения или, как в случае порошкового содержимого, за счет осаждения, может заметно влиять на коэффициент размножения нейтронов (п. 671.5TS-G-1.1).

2.12.3-С6. В пункте рассматриваются обстоятельства, возникающие при изменении размеров или перемещении содержимого в процессе перевозки. При установлении запаса подкритичности следует рассматривать возможные изменения расположения упаковочного комплекта или содержимого. Изменение размеров упаковки при испытаниях в нормальных или аварийных условиях должно быть предметом рассмотрения исследователя, занимающегося оценкой подкритичности. При появлении признаков изменения размеров во время аварийного испытания исследователю следует проводить анализ чувствительности размножения нейтронов от этих изменений. Потеря делящегося материала из группы упаковок, рассматриваемых при оценке по п. 682 Правил МАГАТЭ-96, должна быть ограничена подкритичным количеством. Это подкритичное количество материала должно соответствовать типу содержимого и оптимальному водному замедлителю и отражателю в виде слоя воды полной плотности толщиной 20 см. Уменьшение расстояний между упаковками, вероятное вследствие возможных повреждений упаковки при перевозке, будет прямо влиять на взаимодействие нейтронов между упаковками; таким образом, это требует проверки. Следует рассматривать воздействие на реактивность допусков на размеры и состав материалов. Не всегда очевидно, следует ли определенный размер или содержимое материала увеличивать или уменьшать или как в комбинации они повлияют на реактивность. Может потребоваться ряд расчетов для определения максимальной реактивности системы или для разработки подходящих допущений (п. 671.6 TS-G-1.1).

2.12.3-С7. Влияние температурных изменений на устойчивость формы делящегося материала или на характер взаимодействия нейтронов требует исследования. Например, для урановых систем, где доминируют нейтроны с очень низкими энергиями (тепловые), снижение температуры приводит к увеличению размножения нейтронов. Изменение температуры может также влиять на целостность упаковки. Температуры, которые следует рассматривать, включают и те, которые возникают вследствие требований к температуре окружающей среды, определенных в п. 676 Правил МАГАТЭ-96, и те, что являются результатом установления требований к испытаниям (пп. 728 или 736 Правил МАГАТЭ-96 - по обстоятельствам) (п. 671.7 TS-G-1.1).

2.12.4-С1. Требования к демонстрации подкритичности для отдельной упаковки установлены так, чтобы определять максимальное размножение нейтронов в нормальных и аварийных условиях перевозки. При проведении оценки необходимое внимание должно быть уделяться результатам испытаний, требуемых в пп. 681.b) и 682.b) Правил МАГАТЭ-96, и условиям, в которых может быть принято отсутствие протечки воды, как это описано в п. 677 Правил МАГАТЭ-96 (п. 679.1 TS-G-1.1).

2.12.4-С2. Оценка требует, чтобы при определении количества 5N подкритичных упаковок рассматривались все варианты расположения упаковок, поскольку взаимодействие нейтронов, возникающее между ними в партии, может не быть одинаковым по трем направлениям (п. 681.1 TS-G-1.1).

2.12.4-С3. Оценка может включать расчеты больших конечных партий, для которых отсутствуют экспериментальные данные. Поэтому следует сделать специальное вспомогательное допущение дополнительно к другим запасам, обычно учитывающим случайные и систематические влияния на рассчитанные значения коэффициента размножения нейтронов (п. 681.2 TS-G-1.1).

2.12.4-С4. Термин «подкритичный» означает, что максимальное размножение нейтронов, скорректированное с учетом погрешности расчета, неопределенности и запаса подкритичности, должно быть менее 1,0. Специальные рекомендации по процедуре оценки и рекомендации по оценке верхнего предела подкритичности см. в приложении VII TS-G-1.1 и в приложении V к настоящему Руководству (п. 681.3 TS-G-1.1).

2.12.4-С5. С издания Правил МАГАТЭ 1996 г. (и в НП-053-04) испытания для аварийных условий перевозки должны предусматривать испытание на механическое повреждение согласно п. 727.с) Правил МАГАТЭ-96 для легких (< 500 кг) и низкой плотности (< 1000 кг/м³) упаковок. Критерии для введения испытания на динамическое раздавливание в противоположность испытанию на свободное падение, согласно п. 727.а) Правил МАГАТЭ-96, те же, что используются для упаковок с содержимым, большим чем 1000A₂, не относящимся к РМ особого вида (см. п. 656.b) НП-053-04) (п. 682.1 TS-G-1.1).

2.12.4-С6. Пункт 682.с) Правил МАГАТЭ-96 накладывает серьезное ограничение на любой делящийся материал, для которого разрешен выход из упаковки при аварийных условиях. Следует принимать все меры предосторожности для предотвращения выхода делящегося материала из системы герметизации. Множество возможных конфигураций для делящегося материала, выходящего из системы герметизации, и возможность последующих химических или физических изменений обуславливают требование, чтобы суммарное количество делящегося материала, который выходит из партии упаковок, было меньше, чем минимальная критическая масса для данного типа делящегося материала при оптимальных условиях замедления и отражения в виде 20 см слоя воды полной плотности. Следует полагать, что из каждой упаковки в партии выходит равное количество материала. Трудность состоит демонстрации максимального количества, которое может выйти из системы герметизации. В зависимости от элементов упаковочного комплекта, которые определяют систему герметизации и систему локализации, делящийся материал может выйти из системы герметизации, но не из системы локализации. В таких случаях могут быть адекватные механизмы для контроля критичности. Назначение этого пункта, однако, состоит в том, чтобы обеспечивать должное рассмотрение любого потенциального выхода делящегося материала из упаковки, если можно предположить потерю управления критичностью (п. 682.2 TS-G-1.1).

2.12.4-С7. Следует обеспечивать, чтобы рассмотренные условия оценки включали также условия менее серьезные, чем условия рассмотренных испытаний. Например, упаковка может оставаться подкритичной после испытания на свободное падение с высоты 9 м, но быть критичной при условиях, соответствующих менее серьезному удару (п. 682.3 TS-G-1.1).

2.12.4-С8. См. пп. 681.1-681.3 TS-G-1.1 (справки 2.12.4-С2 - 2.12.4-С4 настоящего Руководства соответственно) (п. 682.4 TS-G-1.1).

2.12.5-С1. Это требование относится к оценке критичности упаковок в нормальных условиях перевозки. Предотвращение проникновения куба с ребром 10 см рассматривалось первоначально, когда были разрешены открытые упаковки типа "птичьей клетки". Теперь это требование может рассматриваться как обеспечение критерия для оценки целостности внешнего контейнера упаковки. Существуют упаковки, имеющие характеристики, аналогичные конструкции типа "птичьей клетки", но выступы которых за пределы закрытой оболочки (птица) упаковочного комплекта существуют не для того, чтобы обеспечивать расстояние между единицами груза в группе, а, например, как ограничители удара. Если на эти выступы не возлагается функция дистанциирования единиц груза, то куб размером 10 см за или между выступами, но за пределами закрытой оболочки упаковочного комплекта, не следует рассматривать как "проникший" в упаковку (п. 675.1 TS-G-1.1).

2.12.6-С1. Выход за пределы температурного диапазона -40°С ... 38°С может быть приемлемым в некоторых ситуациях при согласовании компетентным органом. Если оценка аспектов деления нуклидов в упаковке относительно реакции на нормативные испытания выявляет неблагоприятное влияние температуры окружающей среды, то компетентному органу следует определять в сертификате-разрешении об утверждении область температур, для которой эта упаковка утверждена (п. 676.1 TS-G-1.1).

2.12.7.2-С1. Из-за существенного влияния, которое может оказывать вода на размножение нейтронов делящихся материалов, оценка критичности упаковки требует учета присутствия воды во всех полостях упаковки в той степени, которая вызывает максимальное размножение нейтронов. Присутствие воды может быть исключено только для свободных полостей, защищенных специальными устройствами, которые должны оставаться водонепроницаемыми в аварийных условиях перевозки. Следует рассматривать вероятные условия перевозки, которые могут приводить к избирательному затоплению упаковок, ведущему к увеличению размножения нейтронов (п. 677.1 TS-G-1.1).

2.12.7.2-С2. Для того, чтобы считаться водонепроницаемой для предотвращения проникновения или утечки воды в связи с безопасностью по критичности, необходимо рассмотрение испытаний как на нормальные, так и на аварийные условия перевозки. Окончательные критерии утечки для "водонепроницаемости" должны быть установлены в проекте ТУК для каждой упаковки и быть приемлемыми для компетентного органа. Должно быть продемонстрировано, что эти критерии достигнуты при испытаниях и достижимы в промышленных моделях (п. 677.2 TS-G-1.1).

2.12.7.2-С3. Размножение нейтронов для упаковок, содержащих гексафторид урана, очень чувствительно к количеству водорода в упаковке. Вследствие этой чувствительности большое внимание уделено ограничению возможности проникновения воды в упаковки. Лицам, ответственным за испытание, подготовку, эксплуатацию и перевозку этих упаковок, следует быть осведомленными о чувствительности размножения нейтронов для гексафторида урана даже к небольшим количествам воды и гарантировать, что наличие специальных устройств, определенных здесь, строго обеспечивается (п. 677.3 TS-G-1.1).

2.12.7.5-С1. Значения неизвестных или неопределенных параметров следует выбирать так, чтобы обеспечивать максимальное значение коэффициента размножения нейтронов при выполнении оценок, описанных в пп. 2.12.1 - 2.12.12 НП-053-04 (пп. 671- 682 Правил МАГАТЭ-96). На практике это требование может быть удовлетворено путем охвата влияния этих неопределенностей подходящими допущениями в критериях приемлемости. Смеси, содержание которых определено не достаточно ясно, часто производятся как побочные продукты производственных процессов, например, загрязненная рабочая одежда, перчатки или инструменты, остатки химических анализов и реакций, мусор, собранный при уборке попов, и прямые продукты обработки отходов. Важно определять комбинацию параметров, которая приводит к максимальному размножению нейтронов. Таким образом, оценка безопасности по критичности должна включать как определение неизвестных параметров, так и объяснение взаимосвязи параметров и их влияния на размножение нейтронов. Диапазон возможных величин (основанный на доступной информации и соответствующий природе вовлеченного материала) следует определять для каждого параметра, и для любой возможной комбинации параметров следует показывать, что коэффициент размножения нейтронов удовлетворяет критерию приемлемости. Этот принцип также следует применять для характеристик облучения при определении изотопного состава облученного ядерного топлива (п. 673.1 TS-G-1.1).

2.12.7.6-С1. В этом пункте рассмотрены требования к оценке критичности облученного ядерного топлива. Главной целью является обеспечение того, что содержание радионуклидов, использованное для оценок безопасности, дает консервативную оценку размножения нейтронов по сравнению с фактической загрузкой в упаковке. Облучение делящегося вещества обычно уменьшает содержание делящегося нуклида и производит актиниды, дающие вклад в образование и поглощение нейтронов, и продукты деления, дающие вклад в поглощение нейтронов. Длительное комбинированное влияние таких изменений на состав радионуклидов должно приводить к снижению реактивности по сравнению с необлученным состоянием. Однако конструкция реакторного топлива, включающая фиксированные выгорающие нейтронные поглотители, может испытывать увеличение реактивности в течение короткого срока облучения, если прирост реактивности из-за истощения нейтронных поглотителей больше, чем потеря реактивности за счет изменения композиции топлива. Если при оценке использован изотопный состав, который не соответствует условию большего или равного максимального нейтронного размножения в процессе облучения, то для предполагаемой композиции делящегося материала следует демонстрировать обеспечение консервативного значения размножения нейтронов для известных характеристик облученного ядерного топлива, загруженного в упаковку (п. 674.1 TS-G-1.1).

2.12.7.6-С2. Если при проведении оценки критичности не может быть продемонстрировано, что в течение периода возможного облучения было обеспечено максимальное размножение нейтронов, необходимы предперевозочные измерения для гарантии, что характеристики делящегося материала удовлетворяют критериям (например, общее облучение и остаточное тепло), принятым при оценке (см. п. 502.8 TS-G-1.1). Требование для измерений перед транспортированием соответствует требованию гарантировать присутствие фиксированных нейтронных поглотителей (см. п. 501.8 TS-G-1.1 или справку 2.12.3-С2 настоящего Руководства) или сменных нейтронных поглотителей (см. п. 502.4 TS-G-1.1 или 2.12.7.6-С4 настоящего Руководства), если это требуется в соответствии с сертификатом-разрешением об утверждении конструкции упаковки, который использован для контроля критичности. В случае облученного ядерного топлива обеднение делящихся нуклидов и выгорание актинидов, поглощающих нейтроны, и продуктов деления может обеспечиать контроль критичности, который должен быть подтвержден (п. 674.2 TS-G-1.1).

2.12.7.6-С3. Следует удостовериться, что облученное ядерное топливо находится в диапазоне условий, для которых при оценке безопасности по критичности продемонстрировано соответствие критериям пп. 2.12.1-2.12.12 НП-053-04 (пп. 671-682 Правил МАГАТЭ-96). Обычно первичными условиями, предлагаемыми для использования при оценке безопасности облученного ядерного топлива с известным обогащением, являются выгорание и характеристики распада, и если так, эти параметры должны быть проверены измерением. Методы измерения должны зависеть от вероятности ошибочной загрузки топлива и от величины запаса подкритичности из-за облучения. Например, с ростом числа топливных элементов с различным облучением, хранимых в бассейне выдержки реактора, и длительности интервала времени от выгрузки до перевозки возрастает вероятность ошибочной загрузки. Аналогично, если при оценке критичности использовалось облучение 10 ГВт×сут/МтU, но загрузка топлива в упаковки с облучением менее 40 ГВт×сут/МтU не разрешена сертификатом-разрешением на конструкцию, проверка облучения измерением с использованием метода, обладающего большой неопределенностью, может быть достаточной. Однако, если в оценках критичности использовалось облучение 35 ГВт×сут/МтU, то метод измерения для проверки облучения должен быть значительно более надежным. Критерии измерений, которые необходимо выполнять для получения разрешения на загрузку и перевозку топлива, следует ясно определять в сертификате-разрешении об утверждении. В публикациях [77-80] имеется информация об используемых [77] или предложенных для использования подходах к измерениям [78-80] (п. 502.8 TS-G-1.1).

2.12.7.6-С4. В сертификатах-разрешениях об утверждении для упаковок, содержащих делящийся материал, указывается разрешенное содержимое упаковки. Перед каждой перевозкой следует проверять, что делящееся содержимое имеет характеристики, представленные в перечне разрешенного содержимого. Если сменные поглотители нейтронов или другие сменные устройства, контролирующие характеристики критичности, специально разрешены сертификатом-разрешением, то проверками и (или) испытаниями (по обстоятельствам) следует убедиться в присутствии, правильном положении и (или) концентрации этих поглотителей нейтронов или устройств, управляющих реактивностью. Растворы поглотителей или растворимые в воде поглотители не соответствуют назначению, поскольку их непрерывное присутствие не может быть гарантировано. Процедурой подтверждения или испытаниями следует гарантировать, что наличие, правильное(ые) положение(я) и(или) концентрация(и) нейтронного поглотителя или контролирующих устройств в пределах упаковки соответствуют принятым в оценке безопасности по критичности. Только обеспечения количества контролирующего материала не всегда достаточно, поскольку его распределение в пределах упаковки может иметь значительное влияние на реактивность системы (п. 502.4 TS-G-1.1).

2.12.7.6-С5. Максимальное размножение нейтронов часто имеет место в необлученном состоянии. Однако один из методов увеличивающих полезное время нахождения делящегося материала в реакторе, состоит в том, чтобы добавлять распределенные фиксированные выгорающие поглотители нейтронов, обеспечивающие большее начальное содержание делящихся нуклидов, чем в альтернативном случае. Такое реакторное топливо с выгорающими поглотителями может увеличивать реактивность в течение короткого периода облучения, когда прирост реактивности за счет выгорания фиксированных поглотителей нейтронов больше, чем уменьшение реактивности за счет изменения композиции топлива. Если проводится оценка критичности такого топлива, как необлученного или «неотравленного», то не требуется никаких предперевозочных измерений, поскольку при этом обеспечивается консервативная оценка максимального размножения нейтронов в процессе облучения. Поэтому требования 1-го абзаца п. 2.12.7.6 НП-053-04 (п. 674.а) Правил МАГАТЭ-96) применяются не к требованиям 2-го абзаца данного пункта НП-053-04 (п. 674.Ь) Правил МАГАТЭ-96). Кроме того, топливо реактора-размножителя и топливо реактора накопителя может иметь коэффициент размножения нейтронов, который растет с увеличением времени облучения (п. 674.3 TS-G-1.1).

2.12.7.6-С6. При оценке коэффициента размножения нейтронов для облученного ядерного топлива необходимо рассматривать те же нормы по работоспособности, что и для необлученного ядерного топлива. Однако в ходе оценки для облученного ядерного топлива необходимо определять изотопный состав и распределение, соответствующие имеющейся информации от истории облучения. Состав радионуклидов конкретной топливной сборки в реакторе зависит в различной степени от начального избытка радионуклидов, удельной мощности и истории эксплуатации реактора (включая температуру замедлителя, растворенный бор и положение сборки в реакторе и т.п.), присутствия выгорающих поглотителей или управляющих стержней, времени выдержки после выгрузки. Редким, если не невозможным, является случай, когда все параметры облучения известны специалисту, проводящему оценки безопасности. Поэтому должны быть учтены требования п. 673 Правил МАГАТЭ-96 относительно неизвестных параметров. Обычно имеющаяся информация о характеристиках облученного ядерного топлива включает начальный состав топлива, среднее выгорание в сборке и время выдержки. Данные по истории эксплуатации, осевому распределению выгорания и присутствию выгорающих поглотителей обычно должны быть основаны на общих знаниях относительно характеристик реактора с рассматриваемым облученным топливом. Должно быть продемонстрировано, что состав и распределение радионуклидов, определенные с использованием известных и предполагаемых параметров облучения и времени распада, обеспечат консервативную оценку коэффициента размножения нейтронов после учета всех влияний и неопределенностей. Консерватизм можно продемонстрировать, игнорируя все или часть продуктов деления и(или) актинидов, поглощающих нейтроны, или предполагая более низкое выгорание, чем в реальности. Аксиальное распределение радионуклидов в топливной сборке очень важно, так как области с пониженным выгоранием на концах сборки могут вызвать увеличение реактивности по сравнению со сборкой, для которой предполагается среднее выгорание по всей высоте [81-83] (п. 674.4 TS-G-1.1).

2.12.7.6-С7. Следует использовать достоверные (прошедшие валидацию) расчетные методы для определения размножения нейтронов, предпочтительно в сравнении с подходящими измеренными данными (см. приложение VII TS-G-1.1 (приложение V к настоящему Руководству). Для облученного ядерного топлива в такую валидацию следует включать сравнение с измеренными данными для радионуклидов. Результаты этой валидации следует учитывать при проведении анализа влияния неопределенностей и косвенного влияния, обычно связанных с расчетным размножением нейтронов. Ядерные сечения продуктов деления могут быть важны при анализе безопасности по критичности облученного ядерного топлива. Измерениям и оценке ядерного сечения продуктов деления в широком энергетическом диапазоне не придавалось значения в той степени, какую имеют ядерные сечения актинидов. Поэтому адекватность ядерных сечений продуктов деления, использованных в оценке, следует анализировать и обосновывать специалистам в области безопасности (п. 674.5 TS-G-1.1).

3. ИСПЫТАНИЯ РАДИОАКТИВНЫХ МАТЕРИАЛОВ, УПАКОВОЧНЫХ КОМПЛЕКТОВ И УПАКОВОК

3.1. Общие положения

3.1.1-С1. Подтверждать соответствие РМ и упаковок требованиям НП-053-04 можно любым из методов, приведенных в подпунктах а) - г), или их сочетанием. Поэтому в тексте НП-053-04 и в настоящем Руководстве, если специально не указано проведение практического испытания, под испытанием понимается любой из указанных методов доказательств или их сочетание.

3.1.1-С2. Правила содержат нормы по эксплуатационным характеристикам, как противоположность специальным конструкционным требованиям. Хотя это и означает большую гибкость для проектировщиков, однако представляет больше трудностей при получении утверждения. Смысл в том, чтобы разрешать заявителю использовать принятую инженерную практику для оценки упаковки или РМ. Это может включать в себя испытание полномасштабных упаковок, масштабных моделей, макетов отдельных частей упаковок, расчеты и разумную аргументацию или комбинацию этих методов. Вне зависимости от использованных методов, документация должна быть достаточно полной и точной, чтобы убедить компетентные органы в том, что все аспекты безопасности и виды отказов рассмотрены. Все принятые допущения следует ясно излагать и обосновывать в полной мере (п. 701.1 TS-G-1.1).

3.1.1-С3. Решение о выборе метода доказательства соответствия РМ или упаковки Правилам основывается на многочисленных факторах, включая сложность и новизну конструкции, наличие необходимого оборудования, возможностей макетирования и моделирования. Целесообразно уже в ходе разработки проконсультироваться по этому вопросу с ГКО и органами государственного регулирования безопасности.

3.1.1-С4. Для демонстрации соответствия следует рассматривать многие другие факторы. Они включают в себя (но не ограничиваются этим) сложность конструкции упаковки, специальные явления, которые требуют исследования, наличие оборудования, возможность точных измерений и(или) влияние масштабного фактора (п. 701.3 TS-G-1.1).

3.1.1-С5. Испытание упаковок, содержащих РМ, представляет собой особую проблему, связанную с радиоактивной опасностью. В то время как проведение испытаний, требующих использования радиоактивных материалов, может быть нецелесообразным, необходимо убедить компетентные органы, что все регулирующие требования выполнены. При решении вопроса о том, должны ли использоваться при проведении испытаний РМ или предназначенное радиоактивное содержимое, следует выполнять оценки радиационной безопасности (п. 701.2 TS-G-1.1).

3.1.1-С6. В том случае, когда Правила требуют соответствия установленному пределу удельной утечки, разработчику следует предусматривать специальные средства, чтобы иметь возможность продемонстрировать требуемую степень герметичности. Один из методов состоит в том, чтобы предусматривать какую-либо пробоотборную камеру или испытательный штуцер, которые могут быть легко проверены перед погрузкой (п. 701.4 TS-G-1.1).

3.1.1-С7. В испытуемых моделях следует точно представлять заданную конструкцию с методами изготовления, обеспечением качества и контролем качества, идентичными тем, которые предназначены для конечного продукта. Повышенное внимание следует уделять прототипу гарантии, что испытуемый образец действительно представляет изделие. Если используется имитация радиоактивного содержимого, то следует обеспечивать, чтобы это содержимое правильно представляло реальное содержимое по массе, плотности, химическому составу, объему и любым другим важным характеристикам. Требуется, чтобы содержимое имитировало любые нагрузки, воздействующие на внутреннюю поверхность упаковки и на закрывающие крышки. Любые недостатки и отличия модели следует документировать перед испытаниями, кроме того, следует проводить оценки с целью определения, как могут повлиять выявленные отличия на результаты испытаний -либо положительно, либо отрицательно (п. 701.5 TS-G-1.1).

3.1.1-С8. Число образцов, использованных в испытаниях, будет зависеть от характерных особенностей конструкции, которую необходимо испытать, и от желаемой надежности оценок. Можно повторить испытания с различными образцами для оценки вариации в диапазоне свойств спецификации материалов или допусков, имеющихся в конструкции (п. 701.6 TS-G-1.1).

3.1.1-С9. Результаты испытаний могут приводить к необходимости увеличивать количество образцов для того, чтобы удовлетворять требованиям процедуры испытаний относительно максимального повреждения. Допустимо использовать компьютерное моделирование с целью уменьшения количества требуемых испытаний (п. 701.7 TS-G-1.1).

3.1.1-С10. Должна быть проявлена тщательность при планировании оснащения инструментами и проведении анализа как для испытаний масштабных моделей, так и для полномасштабных испытаний. Следует обеспечивать адекватную калибровку инструментов и испытательных приборов с тем, чтобы результаты испытаний могли быть документированы и оценены с целью верификации результатов испытаний. В то же самое время следует исключать влияние на испытываемую модель инструмента и измерительных приборов, электрических соединений, которые могли бы сделать результаты испытаний недействительными (п. 701.8 TS-G-1.1).

3.1.1-С11. Если для оценки поведения упаковки при ударе используются датчики ускорения, следует учитывать частоту отсечки (граничную частоту). Эту частоту следует выбирать в соответствии со структурой (формой и размерами) упаковки. Опыт показывает, что для упаковки массой 100 метрических тонн с ограничителем удара, частота отсечки будет между 100 и 200 Гц, а для меньших упаковок с массой т метрических тонн значение частоты отсечки следует умножать на коэффициент (100/m)^1/3. Если упаковка включает в себя элементы, необходимые для обеспечения безопасности в условиях удара и имеющие резонанс на основной частоте или частоте первой моды колебаний, превышающей упомянутую выше частоту отсечки, может потребоваться корректировка значения частоты отсечки с тем, чтобы отсеченная часть сигнала не имела существенного влияния на оценку механического поведения указанных элементов. В этих случаях может потребоваться проведение модального анализа. Примерами таких элементов могут быть оболочки, оцениваемые на хрупкое разрушение, и внутренние конструкции, необходимые для обеспечения подкритичности. Когда этот вопрос рассматривается с помощью аналитических методов оценки, необходимо, чтобы методы расчета и моделирования позволяли выполнять оценки таких динамических эффектов. Может потребоваться корректировка размера временного шага или размера расчетной ячейки в сторону уменьшения для соответствия упомянутым выше частотам, использованным в расчетах (п. 701.9 TS-G-1.1).

3.1.1-С12. Во многих случаях испытание полномасштабных моделей может быть более простым и менее дорогим по сравнению с испытанием масштабных моделей или с доказательством соответствия путем расчетов или обоснованных аргументов. Одним из недостатков подхода, полностью полагающегося на испытания, является то, что любые последующие изменения либо содержимого, либо конструкции упаковки может быть труднее либо невозможно обосновывать. На практике, если упаковки не являются очень дешевыми в отношении их создания и проведения нескольких испытаний, обычно требуется дополнительная работа для обоснования применимости испытаний (п. 701.10 TS-G-1.1).

3.1.1-С13. При рассмотрении предыдущих удовлетворительных доказательств, по характеру близких к требуемым, следует анализировать все сходства и отличия между двумя упаковками. Диапазоны различия могут потребовать изменения результатов доказательства. Способы и степень, до которой различия и сходства будут определять применимость предыдущих доказательств, зависят от их влияния. В предельном случае, упаковочный комплект может быть геометрически идентичен с используемым в утвержденной упаковке, но из-за изменения материала в новом упаковочном комплекте ссылка на предыдущее подтверждение будет недействительной и, следовательно, не сможет быть использована (п. 701.11 TS-G-1.1).

3.1.1-С14. Другой метод демонстрации соответствия - метод расчета или обоснованная аргументация, когда общепризнанно, что методика и параметры расчета надежны или консервативны. Безотносительно к выбранному методу могут потребоваться некоторые расчеты и обоснованная аргументация. Свойства материалов в спецификациях обычно представлены так, чтобы на 95¸98 % гарантировать вероятность того, что материал удовлетворяет требованиям по прочности. Если для определения свойств материалов проводятся испытания, следует принимать во внимание разброс данных. Для экспериментального результата с ограниченным числом испытаний обычно задание предела на уровне среднего значения плюс двойное среднеквадратичное отклонение для нормального (Гауссового) распределения (вероятность приблизительно 95 %). Кроме того, необходимо учитывать разброс из-за отклонений в свойствах материалов и допусков при изготовлении, если во всех расчетах не используется наихудшая комбинация всех величин. При использовании компьютерных программ следует четко показывать, что использованные формулировки применимы к конечной деформации (т.е. не только большое перемещение, но также и большое напряжение). В большинстве случаев, особенно включающих ударные воздействия, будет необходимо формулировать конечные напряжения вследствие потенциальных серьезных разрушений. Игнорирование этих деталей может приводить к серьезной ошибке. Любую обоснованную аргументацию следует основывать на инженерном опыте. Там, где используется теория, должное внимание следует уделять деталям конструкции, которые могут изменять результат общей теории, например сосредоточенными неоднородностями, асимметрией, негомогенными или переменными свойствами материалов. Следует избегать представления доказывающих аргументов, основанных на субъективных материалах (п. 701.12 TS-G-1.1).

3.1.1-С15. Во многих расчетах может потребоваться использование доступных расчетных программ. Следует рассматривать вопросы надежности и необходимой валидации выбранных программ. Во-первых, действительно ли программа применима для требуемого расчета? Например, для механических оценок может ли она выполнять расчет ударов? Приемлема ли она для расчета пластических, а также упругих деформаций? Во-вторых, действительно ли расчетная программа адекватно представляет упаковочный комплект, рассматриваемый на предмет соответствия требованиям? Чтобы удовлетворять этим двум критериям, пользователю может потребоваться проведение расчетов контрольной задачи, когда используется программа для моделирования и расчета параметров решения проблемы, результаты которой известны. Значительное влияние на законность использования результатов расчета контрольной задачи для решаемой проблемы могут оказывать установочные опции программы. В программах по механике рассмотрение опций и моделирования охватывает свойства материалов упаковки в динамических режимах, упругие и пластические деформации, детальные связи между компонентами, такими как болты и сварные швы, допустимое трение, гидродинамику, эффекты скольжения и демпфирования. Опыт пользователя в правильном выборе опций программы, свойств материалов, размеров расчетных ячеек может влиять на результаты, если используется специфическая программа. В рамках расчетов контрольной задачи следует анализировать чувствительность результатов к изменяемым параметрам. Степень доверия может быть повышена путем постоянного проведения расчетов контрольных задач за счет перехода от простых к сложным. В других случаях могут быть необходимы проверки входных и выходных балансов по энергии и нагрузке. Если используемая программа не достаточна хорошо известна и широко используема, следует также представлять подтверждение корректности теоретических положений (п. 701.13 TS-G-1.1).

3.1.1-С16. Подтверждение конструкции может быть выполнено путем проведения испытаний моделей подходящего масштаба, включающих особенности, важные для исследуемых вопросов, если инженерный опыт показал приемлемость результатов таких испытаний для целей конструкции. При использовании масштабных моделей следует принимать во внимание необходимость корректировки определенных параметров эксперимента, таких как диаметр стержня или сжимающих нагрузок. С другой стороны, определенные параметры не могут быть скорректированы. Например, время и гравитационное ускорение - это реальные параметры, поэтому необходимо корректировать результаты, используя масштабный фактор. Масштабное моделирование следует поддерживать расчетами либо компьютерной имитацией, используя контрольные компьютерные программы, для гарантии наличия необходимого запаса безопасности (п. 701.14 TS-G-1.1).

3.1.1-С17. Когда масштабные модели используются для определения разрушения, должное внимание следует уделять механизмам, влияющим на поглощение энергии. Так трение, разрыв, раздавливание, упругость, пластичность и неустойчивость могут иметь различные масштабные факторы, как результат влияния различных параметров в проведенном испытании. Поскольку демонстрация соответствия требует комбинации трех типов испытаний (испытание на проникновение, испытание на удар и тепловое испытание для упаковок типа B(U) и типа В(М)), противоречивые требования к параметрам эксперимента могут потребовать компромисса, который, в свою очередь, приводит к результатам, требующим учета масштабного фактора. В целом эффект масштабирования следует анализировать для всех имеющихся областей различий (п. 701.15 TS-G-1.1).

3.1.1-С18. Как показывает опыт испытания уменьшенных моделей могут быть очень полезны для демонстрации соответствия определенным специфическим требованиям Правил, особенно механические испытания. Попытки выполнять тепловые испытания на масштабных моделях весьма проблематичны (см. справки 3.1.1-С19-С20 настоящего Руководства, или пп. 728.23 и 728.24 TS-G-1.1 соответственно). Выполнение условий подобия в механических испытаниях обеспечивать относительно просто при условии идентичных материалов и подходящих методов изготовления, использованных для модели и для полномасштабной упаковки. Таким образом, экономичным способом можно исследовать взаимосвязь ориентации упаковки и результирующего разрушения и общей деформации упаковки, а также получать информацию о торможениях отдельных частей упаковки. С помощью модельных испытаний может быть оптимизировано много элементов и параметров конструкции (п. 701.16 TS-G-1.1).

3.1.1-С19. Расчет теплопередачи или определение физических и химических изменений полномасштабной упаковки, основанные на экстраполяции результатов теплового испытания масштабной модели, могут быть невозможными без большого количества других испытаний. Программа моделирования каждого процесса отдельно в широком диапазоне потребует всестороннего исследования с помощью теоретической модели. Таким образом, метод имеет небольшие преимущества перед обычным аналитическим методом. Любое масштабное испытание и интерпретация полученных результатов требуют демонстрации технической достоверности. Однако может быть полезно использование полномасштабных моделей частей упаковки, если расчет для элемента (такого как оребренная поверхность) оказывается затруднен. Например, эффективность тепловой защиты или амортизатора, выполняющего эту роль, может быть легко продемонстрирована путем испытания этого компонента с относительно простым телом под ним. Моделирование элементов весьма важно для валидации компьютерных моделей. Но измерения температуры пламени и излучательной способности пламени и поверхности очень трудоемки и могут не обеспечивать достаточно точных данных для расчетов с целью валидации. Выбор размера элемента и соответствующей изоляции следует проводить таким образом, чтобы входящий тепловой поток от искусственных границ (т.е. границ, представляющих остальную часть упаковки) был незначительным (п. 728.23 TS-G-1.1).

3.1.1-С20. Тепловое испытание уменьшенных моделей, удовлетворяющее определенным условиям теплового испытания, может проводиться и давать консервативные результаты для температур при условии, что отсутствуют фундаментальные изменения в тепловом поведении компонентов (п. 728.24 TS-G-1.1).

3.1.1-С21. Детали, которые следует учитывать в модели, служат предметом обсуждения и зависят от типа испытания, для которого предназначается модель. Например, при определении характеристики реагирования конструкции на удар, исключение боковых ребер охлаждения из масштабной модели может приводить к ее более серьезному повреждению. Такого типа рассмотрение может значительно упростить конструкцию модели без уменьшения ее обоснованности. Необходимо включать только основные конструктивные особенности, способные повлиять на результаты испытания. Существенным, однако, является то, чтобы для модели и полномасштабной упаковки использовались одинаковые материалы, а также сходные технологии конструирования и изготовления. Следует использовать методы конструирования и изготовления, которые будут воспроизводить механическое поведение и реагирование конструкции полномасштабной упаковки, учитывая такие процессы, как машинная обработка, сварка, тепловая обработка, а также методы крепления. Характеристики зависимости деформации от напряжения для конструкционных материалов не должны зависеть от скорости деформации в такой степени, при которой результаты испытаний на модели становятся непригодными. Эту степень необходимо учитывать ввиду того, что скорости деформаций в модели могут быть выше, чем в полномасштабной упаковке (п. 701.17 TS-G-1.1).

3.1.1-С22. В некоторых случаях точное масштабирование всех элементов упаковки может быть нецелесообразным. Например, рассмотрим толщину ограничителя удара по сравнению с общей длиной упаковки. В модели отношение толщины к общей длине может быть отличным от этого соотношения для реальной упаковки. Другие примеры включают в себя толщину листового металла, размер уплотнения или болта, которые могут быть нестандартного размера или которых может не быть в наличии. Если существуют заметные геометрические расхождения между реальной упаковкой и испытываемой моделью, поведение обеих при падении с высоты 9 м следует сравнивать с помощью компьютерного моделирования чтобы определять, действительно ли геометрические отличия должны стать предметом серьезного анализа. Для выполнения расчетов следует выбирать программу верифицированную путем надлежащих контрольных испытаний. Если влияние отличий несущественно, модель может быть признана пригодной для проведения масштабных испытаний на падение. Этот подход применим для масштабного соотношения 1:4 или более (п. 701.18 TS-G-1.1).

3.1.1-С23. Выбор масштабного коэффициента для модели - еще одна область, где необходимо обоснование, так как выбор масштабного коэффициента зависит от точности, с которой нужно обеспечивать представительность модели. Чем больше отклонение от реального масштаба, тем больше вносимая ошибка. Следовательно, снижение масштаба может быть предпочтительнее для изучения деформации упаковки в целом, чем для испытаний отдельных частей упаковки, и в некоторых случаях выбор масштабного фактора может определяться конкретным типом предполагаемых испытаний. Для некоторых испытаний, таких как испытание на проникновение, определенное в Правилах, штырь следует масштабировать для получения точных результатов. В других случаях, когда упаковочный комплект может быть защищен значительной толщиной деформируемой конструкции, может потребоваться масштабирование высоты падения (п. 701.19 TS-G-1.1).

3.1.1-С24. Масштабный коээфициент М (отношение размера модели к размеру прототипа) должен быть не менее чем 1:4. Для моделей с масштабным фактором 1:4 или более эффект влияния скорости нагружения на механические свойства материалов будет пренебрежимо мал. Влияние зависимости от скорости нагружения для типичных материалов (например, для нержавеющей стали) следует проверять (п. 701.20 TS-G-1.1).

3.1.1-С25. Масштабирование испытаний на падение возможно, с учетом приведенных ниже ограничений, являющихся результатом следующих законов моделирования, которые верны для случаев, когда сохраняется высота падения оригинала:

Ускорения:                 а_модель = (а_{оригинал}) / М

Силы:                               F_модель = (F_{оригинал})М²

Напряжения:              s_модель = s_{оригинал}

Деформации:              e_модель = e_{оригинал} (п. 701.21 TS-G-1.1).

3.1.1-С26. Для легких моделей на пространственную ориентацию модели или ее скорость в процессе испытаний на падение могут влиять такие факторы, как качание несущего корда для проводов к датчикам ускорения или тензометров или действие ветра. Опыт показывает, что для упаковок массой более 1000 кг при проведении испытаний следует использовать полномасштабные модели либо специальные направляющие для масштабных моделей (п. 701.22 TS-G-1.1).

3.1.1-С27. Когда заявка на утверждение конструкции упаковки основана в какой-то степени на испытаниях масштабных моделей, она должна включать обоснование использованных методов моделирования. В частности, в обоснование следует включать:

- определение масштабного коэффициента;

- доказательство того, что сконструированная модель достаточно точно воспроизводит детали упаковки или части упаковочного комплекта, которые должны быть испытаны;

- перечень деталей и элементов, не воспроизведенных в модели;

- обоснование для исключения деталей или элементов на модели;

- обоснование использованных критериев подобия (п. 701.23 TS-G-1.1).

3.1.1-С28. При оценке результатов испытаний масштабных моделей следует анализировать повреждение не только самой упаковки, но в некоторых случаях и повреждение содержимого упаковки. В частности, повреждение содержимого упаковки следует рассматривать, когда оно имеет следствием изменения:

- потенциальной скорости выхода;

- параметров, влияющих на критичность;

- эффективности защиты;

- теплового режима (п. 701.24 TS-G-1.1).

3.1.1-С29. Экстраполяция результатов испытания масштабных моделей с уплотнениями и уплотняющими поверхностями на натурную упаковку может быть сопряжена с трудностями. Несмотря на то, что получение информации о деформации и перемещении уплотняющих поверхностей на масштабных моделях возможно, к экстраполяции характеристик уплотнения и протечки следует подходить с осторожностью (см. п. 716.7 TS-G-1.1). Когда масштабные модели используются для испытания уплотнений, следует рассматривать влияние таких факторов, как шероховатость поверхности, зависимость поведения уплотнения от типа и толщины материала, проблемы, связанные с оценкой скорости утечки на основе результатов масштабных испытаний (п. 701.25 TS-G-1.1).

3.1.2-С1. Под действующей нормативной документацией понимаются федеральные нормы и правила, государственные и отраслевые стандарты (стандарты), аттестованные методики и прочая нормативно-техническая документация, применяемые при подтверждении соответствия РМ, упаковочных комплектов и упаковок требованиям раздела 2 НП-053-04, которые не охватываются испытаниями, приведенными в настоящем разделе, и должны быть согласованы (разрешены) для использования ГКО и органами государственного регулирования безопасности.

3.1.3-С1. Объем и порядок испытаний при эксплуатации и т.п. входят в программы обеспечения качества упаковки, и они должны представляться в ГКО в составе заявки на получение сертификата-разрешения вместе с другой конструкторской документацией на упаковку. Испытания по прямому назначению - это проверка возможности загрузки-выгрузки отработавшего ядерного топлива на объектах с определением фактических теплофизических параметров упаковки.

3.1.4-С1. Мишень, описанная в п. 3.1.4 НП-053-04, представляет собой практически абсолютно жесткую, недеформируемую поверхность по отношению к испытуемым упаковкам. Для реальных конструкций упаковок их деформации при ударе о такую поверхность будут больше, чем при ударе с той же скоростью о реальные поверхности (асфальт, бетон, скальная порода, песок и др.) при транспортных авариях в подавляющем большинстве случаев.

3.1.4-С2. Один из примеров недеформируемой мишени, соответствующей нормативным требованиям, - это стальная плита толщиной 4 см, установленная на бетонном блоке, укрепленном на жестком грунте или на скальной породе. Рекомендуется, чтобы суммарная масса стали и бетона была бы больше, чем масса образца в 10 раз, по крайней мере, для испытаний, указанных в пп. 3.3.4, 3.4.2.4, 3.4.3.1(a), 3.4.4.2 и 3.4.6.2 НП-053-04 (пп. 705, 722, 725(a), 727 и 735 Правил МАГАТЭ-96), и в 100 раз для испытаний по п. 3.4.6.4 НП-053-04 (п. 737 Правил МАГАТЭ-96), если не могут быть обоснованы другие значения. Следует оборудовать стальную плиту выступающими стальными конструкциями на нижней поверхности для того, чтобы обеспечивать плотный контакт с бетоном. Если испытываемые упаковки имеют твердое покрытие, следует предусматривать нужную прочность стали. Для того чтобы минимизировать изгиб, бетон должен быть достаточно толстым, но допустимым по размерам испытываемого образца. Другие использованные мишени описаны в [84, 85]. В связи с тем, что изгиба мишени следует избегать, особенно в вертикальном направлении, рекомендуется, чтобы форма мишени была близка к кубической с глубиной, сравнимой с длиной и шириной (п. 717.2 TS-G-1.1).

3.1.4-С3. Использование при испытаниях "абсолютно" жесткой мишени позволяет обеспечивать повторяемость результатов, возможность моделирования и облегчает сравнение результатов с расчетными данными.

3.3. Испытания радиоактивного материала особого вида и радиоактивного материала с низкой способностью к рассеянию

3.3.1-С1. Испытания РМ особого вида имитируют возможные воздействия на этот материал при транспортных авариях в случае его выпадения из упаковки при разрушении.

3.3.1-С2. При испытаниях РМ особого вида в виде капсулы содержимое капсулы может быть заменено другим материалом с такими же механическими свойствами. В этом случае соответствие требованиям по сохранению герметичности капсулы может быть проверено методами контроля объемной утечки.

Содержимое капсулы также может быть заменено другим, менее опасным радиоактивным материалом (например, короткоживущие изотопы), и после испытаний оценена утечка его по активности выщелачиванием.

3.3.1-С3. Испытания конструкции капсулы могут быть проведены с имитатором радиоактивного материала. Термин "имитатор" означает точную копию закрытого радиоактивного источника, капсула которого имеет такую же конструкцию и сделана из тех же материалов, что и капсула радиоактивного источника, который имитатор представляет, но вместо РМ капсула содержит вещество с механическими, физическими и химическими свойствами, как можно более близкими к РМ, и содержащее индикаторный радиоактивный материал только в виде следов. Индикатор должен быть растворимым в растворителе, который не воздействует на капсулу. Процедура, описанная в стандарте ISO 2919 [86], использует либо активность 2 МБк Sr-90 и Y-90 в виде растворимой соли, либо 1 МБк Со-60 в виде растворимой соли. По возможности следует использовать более короткоживущие нуклиды. Однако, если применяется метод оценки с выщелачиванием, то следует тщательно проводить интерпретацию результатов. Следует учитывать масштабные эффекты, значение которых будет зависеть от максимальной активности, которая содержится в капсуле, а также от физической формы содержимого капсулы, особенно от растворимости содержимого по сравнению с индикаторным радионуклидом. Этой проблемы можно избежать, в случае проведения испытаний методом объемной утечки (см. пп. 603.3 и 603.4 TS-G-1.1 (справки 2.2.2-С5 и 2.2.2-С6 настоящего Руководства соответственно). Обычно испытания для РМ особого вида проводятся с использованием полномасштабных закрытых источников излучения или нерассеиваемых твердых материалов, так как они недороги и результаты испытаний легко интерпретируются (п. 704.3 TS-G-1.1).

3.3.1-С4. В Правилах заданы четыре вида испытаний (испытание на столкновение, на удар, на изгиб и тепловое испытание), предназначенных для имитации механических и тепловых воздействий, которым РМ особого вида могут подвергнуться в случае выхода из своего упаковочного комплекта (п. 704.1 TS-G-1.1).

3.3.1-С5. Требования к этим испытаниям устанавливаются для гарантии, что РМ особого вида, будучи в результате аварии погруженные в жидкость, не будут рассеиваться выше пределов, указанных в п. 603 Правил МАГАТЭ-96 (п. 704.2 TS-G-1.1).

3.3.4-С1. Поскольку этому испытанию предназначено быть аналогом испытания на падение с высоты 9 м для упаковки типа B(U) (см. п. 603.1 TS-G-1.1 (справка 2.2.2-С2 настоящего Руководства), то образец должен падать таким образом, чтобы получить максимальные повреждения (п. 705.1 TS-G-1.1).

3.3.5-С1. Для получения максимального повреждения следует уделять особое внимание условиям испытания на удар (п. 706.1 TS-G-1.1).

3.3.8-С1. Признается, что испытания, указанные в пп. 3.3.4, 3.3.5, 3.3.7 НП-053-04 (пп. 705, 706, 708 Правил МАГАТЭ-96) не являются уникальными, и что могут быть равно приемлемы другие международные нормы испытаний. Два испытания, описанные Международной организацией по стандартизации, были определены как адекватная альтернатива (п. 709.1 TS-G-1.1).

3.3.8-С2. Альтернативное испытание, предложенное в п. 3.3.8.а) НП-053-04 (п. 709.а) Правил МАГАТЭ-96) является испытанием на удар класса 4 ISO 2919 [86] и состоит в следующем: молот массой 2 кг, с плоской ударной поверхностью, имеющей диаметр 25 мм со скругленной кромкой радиусом 3 мм, падает на образец с высоты 1 м; образец размещается на стальной наковальне, которая имеет массу не менее 20 кг. Требуется, чтобы наковальня была жестко закреплена и имела достаточно большую плоскую поверхность, чтобы вместить весь образец. Это испытание может быть проведено одновременно вместо испытания на столкновение (п. 3.3.4 НП-053-04 или п. 705 Правил МАГАТЭ-96).и испытания на удар (п. 3.3.5 НП-053-04 или п. 706 Правил МАГАТЭ-96) (п. 709.2 TS-G-1.1).

3.3.8-С3. Альтернативное испытание, предложенное в п. 3.3.8.6) НП-053-04 (п. 709.в) Правил МАГАТЭ-96), является температурным испытанием класса 6 ISO 2919 [86] и состоит в том, что образец подвергается воздействию минимальной температуры -40°С в течение 20 мин и нагревается за период времени, не превышающий 70 мин, от температуры окружающей среды до 800°С; после этого образец выдерживается в течение 1 ч при температуре 800°С, за которым следует тепловой удар при погружении в воду, температура которой 20°С (п. 709.3 TS-G-1.1).

3.3.10-С1. Для образцов, содержащих либо имитирующих содержание радиоактивных материалов в закрытой капсуле, следует применять оценку выщелачивания, как определено в п. 3.3.10.а) НП-053-04 (п. 711.а) Правил МАГАТЭ-96), либо один из методов оценки объемной утечки, определенных в п. 3.3.10.6) НП-053-04 (п. 711.в) Правил МАГАТЭ-96). Оценка на выщелачивание аналогична методу, применяемому к нерассеиваемым твердым материалам (см. п. 3.3.9 НП-053-04 или п. 710 Правил МАГАТЭ-96), за исключением того, что образец не помещается первоначально в воду на 7 дней. Другие этапы остаются теми же самыми (п. 711.1 TS-G-1.1).

3.3.10-С2. Альтернативный метод оценки объемной утечки, определенный в п. 711(a) Правил МАГАТЭ-96, может состоять из любых испытаний, описанных в ISO 9978 [30], которые приемлемы для компетентного органа. Испытания в основном позволяют сокращать время испытаний, и к тому же некоторые из них предназначены для нерадиоактивных веществ. Выбор метода оценки объемной утечки обеспечивает сокращение времени, связанного с полной последовательностью испытаний, и может включать сокращение времени, связанного с использования защитной камеры в процессе испытания. Таким образом, выбор метода оценки объемной утечки может приводить к значительному снижению затрат (п. 711.2 TS-G-1.1).

3.3.11-С1. Чтобы иметь освобождение от требований к упаковкам типа С, РМНР должны удовлетворять тем же самым критериям работоспособности в отношении удара и огнестойкости, что и упаковки типа С, не создавая при этом значительного количества рассеиваемых материалов (п. 712.1 TS-G-1.1).

3.3.11-С2. Чтобы материал мог быть квалифицирован как РМНР, определенные свойства материала должны быть продемонстрированы путем соответствующих прямых физических испытаний, аналитическими методами или их надлежащей комбинацией. Должно быть показано, что выполнен критерий работоспособности, указанный в п. 605 Правил МАГАТЭ-96, если содержимое упаковок типа B(U) или упаковок типа В(М) было подвергнуто необходимым испытаниям. Требуется проведение трех испытаний: испытание на столкновение со скоростью 90 м/с о жесткую мишень, усиленное тепловое испытание и испытание на выщелачивание. Испытание на столкновение и тепловое испытание не являются последовательными. Для испытания на выщелачивание материал должен быть в виде, представляющем свойства материала либо после испытания на столкновение, либо после теплового испытания. Испытания, проводимые для демонстрации необходимых для РМНР свойств, не требуется проводить с полным содержимым упаковки, если результаты, полученные с представительной долей содержимого, могут быть надежным образом перенесены на полное содержимое упаковки. То есть, например, это может быть случай, когда содержимое упаковки состоит из нескольких идентичных составляющих и может быть показано, что умножение выброса, установленного для одной составляющей, на общее число компонентов в упаковке даст верхний предел оценки выброса для целого содержимого упаковки. Для больших предметов также можно проводить испытания с их представительной частью или с уменьшенной моделью, если установлено, что результаты испытаний, полученные таким путем, могут быть экстраполированы на поведение выброса для всего содержимого упаковки (п. 712.2 TS-G-1.1).

3.3.11-СЗ. Для испытаний на столкновение при скорости 90 м/с должно быть продемонстрировано, что удар всего содержимого упаковки, не защищенного упаковкой, о жесткую мишень со скоростью 90 м/с приводит к выходу летучих радиоактивных материалов в газообразной форме или в форме частиц с аэродинамически эквивалентным диаметром (АЭД) до 100 мкм в количестве, меньшем, чем 100А₂. АЭД аэрозольных частиц определяется, как диаметр сферы плотностью 1 г/см³, который имеет те же характеристики осаждения в воздухе. Он может определяться с помощью большого количества способов и измерительных инструментов, таких как импакторы, оптические счетчики частиц, центробежные сепараторы (циклоны). Могут использоваться различные процедуры проведения экспериментов. Один из возможных подходов - удар горизонтально летящего образца о вертикальную стену, имеющая все требуемые для жесткой мишени свойства. Все частицы с АЭД менее 100 мкм становятся переносимыми воздухом и могут транспортироваться восходящим потоком воздуха, с соответствующей скоростью, и затем подвергаться анализу относительно размера частиц с помощью установленной измерительной техники для аэрозолей. Воздушный поток с восходящей скоростью около 30 см/с может служить в качестве сепаратора, в котором частицы с АЭД менее 100 мкм будут оставаться в потоке, в то время как более крупные частицы будут удаляться из потока, поскольку скорость их осаждения превышает 30 см/с (п. 712.3 TS-G-1.1).

3.4. Испытания транспортных упаковочных комплектов и упаковок

3.4.1. Общие положения

3.4.1.1-С1. Если реальное состояние образца не будет зафиксировано заранее, перед опытом, то впоследствии будет очень трудно решать, действительно ли дефект получен в процессе испытания (п. 713.1 TS-G-1.1).

3.4.1.2-С1. При испытаниях, имеющих целью определять выход активности, следует ясно понимать, что оценка производится в отношении системы герметизации упаковки, а не всей упаковки.

3.4.1.2-С2. Поскольку в отдельных случаях компоненты, формирующие систему герметизации, могут быть собраны различными путями, для эксперимента важно, чтобы образец и метод сборки были ясно определены (п. 714.1 TS-G-1.1).

3.4.1.3-С1. Требование о проведении оценок после каждого испытания соответствует требованию к упаковке отвечать соответствующим требованиям Правил именно после каждого испытания. Следует также учитывать, что могут быть случаи, когда последующее испытание может изменять параметры упаковки в отношении, например, утечки содержимого, как в сторону увеличения, так и в сторону уменьшения по сравнению с предыдущим испытанием. Однако если будет ясно показано, что последующие испытания могут только увеличивать значение таких параметров, то замеры или другие оценки могут производиться после всей совокупности испытаний.

3.4.1.3-С2. Чтобы установить эксплуатационные характеристики образцов, которые были подвергнуты испытаниям, указанным в разделах 3.4.2-3.4.5 НП-053-04 (пп. 719 - 733 Правил МАГАТЭ-96), может потребоваться выполнение исследовательской программы, включающей и освидетельствование, и дальнейшие вспомогательные испытания. В общем случае первым этапом будет визуальное обследование образца и фиксация его состояния с помощью фотографии. Дополнительно могут потребоваться другие обследования. Если испытания проводились с образцами, содержащими радиоактивные индикаторы (следы радиоактивных материалов), то мазки, взятые с поверхностей, могут дать измерения утечки. Герметичность может быть определена с учетом процедур, описанных в справках 2.6.2-С3 - 2.6.2-С5 настоящего Руководства (пп. 646.3-646.5 для упаковок типа IP, типа А, типа В в TS-G-1.1). Точно так же целостность защиты может быть оценена с помощью материалов, содержащих радиоизотопы, помещенные внутрь упаковки. После проверки внешней целостности защитную оболочку (систему герметизации) следует разобрать для проверки состояния внутри: целостности капсул, стекла, контейнеров и т.д.; стабильности геометрических объемов, особенно в упаковке, где содержимое является делящимся материалом; распределения поглощающего материала; стабильности защиты; функционирования механических частей. Исследовательскую программу следует нацеливать на проверку трех специфических моментов:

- целостность системы герметизации;

- целостность защиты;

- обеспечение в соответствующих случаях того, чтобы перегруппировка делящегося содержимого или поглотителей нейтронов или степени замедления не имела неблагоприятного влияния на предположения и прогнозы по оценке критичности (п. 716.1 TS-G-1.1).

3.4.1.3-С3. Целостность системы герметизации может оцениваться многими путями. Например, выход радиоактивности из системы герметизации но рассчитывать на основе объемного (т.е. газообразного) выхода (п. 716.2 TS-G-1.1).

3.4.1.3-С4. Если испытываемые образцы представляют полноразмерную систему герметизации, то на испытываемом образце могут быть сделаны прямые измерения утечки (п. 716.3 TS-G-1.1).

3.4.1.3-С5. Требуют внимания следующие области:

- характеристика нормальной системы закрытия;

- уровни утечек, которые могут возникать где-либо еще в системе герметизации (п. 716.4 TS-G-1.1).

3.4.1.3-С6. Система герметизации в соответствии с Правилами предполагает так много вариантов, что единая стандартная методика проведения испытания невозможна (п. 716.5 TS-G-1.1).

3.4.1.3-С7. В Американском национальном стандарте ANSI N14.5-1977 [51], приемлемые виды испытаний включают, следующие испытания, перечисленные в порядке возрастания чувствительности при обычных условиях, но не ограничиваются только ими:

- падение давления газа;

- пузыри водной иммерсии или мыльные пузыри;

- этиленгликоль;

- подъем давления газа; вакуумный с воздушным пузырением;

- галогеновый детектор;

- гелиевый масс-спектрометр (п. 716.6 TS-G-1.1).

3.4.1.3-С8. Американский национальный стандарт ANSI N14.5-1977 [51]:

- соотносит нормативные требования к системам герметизации с радиоактивным материалом и практически определимые скорости утечки массового потока;

- определяет понятие "герметичный" в единицах объемной утечки;

- делает некоторые упрощающие, консервативные предположения таким образом, что многие из переменных могут быть объединены;

- описывает процедуру испытаний на утечку;

- описывает конкретные испытания на объемную утечку (п. 716.7 TS-G-1.1).

3.4.1.3-С9. В стандарте ISO 12807 [52] определены критерии испытания на утечку газа и методы испытаний для демонстрации того, что упаковки типа B(U) и типа В(М) соответствуют требованиям Правил по целостности системы герметизации для конструкции, изготовления, а также предперевозочных и периодических проверок. Предпочтительные методы испытаний, описанные в стандарте ISO 12807, включают, но не ограничиваются, следующие:

(а) Количественные методы:

- падение давления газа;

- рост давления газа;

- газовый детектор с заполненной газом оболочкой;

- газовый детектор с оболочкой, откуда убран газ;

- вакуумная оболочка с противодавлением;

(b) Качественные методы:

- методы газового пузырения;

- метод мыльного пузырения;

- электронный анализатор индикаторного (трассирующего) газа;

- метод распыления трассирующего газа (п. 716.8 TS-G-1.1).

3.4.1.3-С10. Этот стандарт основан на следующих допущениях:

- радиоактивные материалы могут выйти из упаковки в форме жидкости, газа, твердого тела, жидкости с частицами твердого тела (суспензии) или твердых частиц в газе (аэрозолей) или в любой комбинации таких форм;

- радиоактивный выход или утечка может произойти одним из следующих путей: вязкое течение, молекулярное течение, проницаемость или блокировка;

- скорость выхода радиоактивного содержимого измеряется непрямым методом испытания на эквивалентную газовую утечку, где она измеряется в единицах скоростей потока газа (нерадиоактивного);

- скорости могу быть выражены математически через диаметр единичного прямого капилляра, который в большинстве случаев считается консервативным представлением утечки или утечек (п. 716.9 TS-G-1.1).

3.4.1.3-С11. Основными шагами, предусмотренными стандартом для определения утечки как для нормальных, так и для аварийных условий перевозки, являются следующие:

- определение допустимой скорости выхода радиоактивности;

- определение стандартизированной скорости утечки;

- определение допустимой скорости утечки в испытаниях для каждой стадии проверки;

- выбор подходящих методов испытаний;

- выполнение испытаний и запись результатов (п. 716.10 TS-G-1.1).

3.4.1.3-С12. Если для испытаний были использованы образцы уменьшенных размеров, то прямые измерения утечки через уплотнения могут быть нецелесообразны, поскольку не все параметры, связанные с утечкой через уплотнения, легко масштабируются. В таком случае, поскольку потеря уплотнения часто связана с потерей уплотняющего давления (например, из-за постоянного удлинения прижимающих крышку болтов), рекомендуется проведение детального метрологического исследования для того, чтобы установить степень, до которой произошло удлинение болта и деформация уплотняющей поверхности на экспериментальном образце после механических испытаний. Данные, основанные на детальном метрологическом исследовании, могут быть масштабированы, чтобы определять деформацию уплотняющей поверхности и растяжения болтов для реальных размеров. Из испытаний с полномасштабными уплотнениями, используя масштабированные измеренные данные, можно определять поведение полномасштабной упаковки (п. 716.11 TS-G-1.1).

3.4.1.3-С13. При оценке целостности защиты в стандарте ISO 2855 [55] обращается внимание на тот факт, что если для создания поставарийных условий испытания планируется использовать радиоактивные источники, то любое повреждение или изменение посттестовой конфигурации упаковки, вызванное помещением в нее источника, может сделать полученные результаты недействительными (п. 716.12 TS-G-1.1).

3.4.1.3-С14. Если для испытания был использован полномасштабный образец, то один из методов подтверждения целостности защиты состоит в том, что при наличии соответствующего источника внутри образца, вся поверхность образца исследуется с помощью рентгеновской пленки или другого подходящего метода, с целью определить, действительно ли была потеряна защита. Если есть доказательства потери защиты в любой точке поверхности образца, следует определять уровень излучения с помощью расчетов и измерений с тем, чтобы продемонстрировать соответствие требованиям пп. 2.8.12, 2.9.3, 2.9.5 и 2.11.3 НП-053-04 (пп. 646, 651, 656 и 669 Правил МАГАТЭ-96). Для дополнительной информации следует обращаться к справкам 2.6.2-С1 - 2.6.2-С5 и 2.9.2-С3 - 2.9.2-С8 настоящего Руководства (пп. 646.1-646.5 и 656.13-656.18 TS-G-1.1) (п. 716.13 TS-G-1.1).

3.4.1.3-С15. В качестве альтернативы может быть проведено тщательное исследование размеров компонентов, которые определяют характеристики защиты, чтобы убедиться, что они не подверглись неблагоприятным воздействиям, например за счет сползания или потери свинца из защиты, приводящего либо к росту общего уровня излучения, либо к возрастанию локальных уровней излучения (п. 716.14 TS-G-1.1).

3.4.1.3-С16. Применяемые испытания могут показывать, что допущения, принятые при оценке безопасности по критичности, не верны. Изменения геометрии, физической или химической форм компонентов упаковочного комплекта или содержимого могут повлиять на взаимодействие нейтронов внутри или между упаковками, и любые изменения должны соответствовать допущениям, сделанным при оценке безопасности по критичности согласно пп. 2.12.1 - 2.12.12 НП-053-04 (пп. 671-682 Правил МАГАТЭ-96). Если условия после испытаний не соответствуют допущениям, принятым при оценке безопасности по критичности, оценку следует корректировать (п. 716.15 TS-G-1.1).

3.4.1.3-С17. Хотя испытания полноразмерных или уменьшенных упаковок могут проводиться с имитатором содержимого и из этих испытаний могут быть получены некоторые данные относительно поведения корзины (чехла) или бадьи, используемых для размещения содержимого, конечная геометрия на практике будет зависеть от взаимодействия реальных материалов (механические свойства которых могут отличаться от свойств имитатора содержимого) - с корзиной или бадьей или другими компонентами упаковочного комплекта (п. 716.16 TS-G-1.1).

3.4.2. Испытания для подтверждения способности выдерживать нормальные условия перевозки

3.4.2.1-С1. Климатические условия окружающей среды, в которых может находиться упаковка, включают изменения влажности, окружающей температуры и давления, а также нагрев от солнечной инсоляции и дождь.

3.4.2.1-С2. Климатические условия, которым может быть подвергнута упаковка при перевозке в нормальной окружающей среде, включают изменения влажности, температуры окружающей среды и давления, воздействие солнечного тепла и дождя (п. 719.1 TS-G-1.1).

3.4.2.1-С3. Относительно низкая влажность, в частности, когда она проявляется в совокупности с высокой температурой, вызывает структурные изменения в материалах упаковки, такие как высыхание, усадка, растрескивание и охрупчивание. Прямое солнечное облучение упаковки может приводить к повышению температуры поверхности по сравнению с температурой окружающей среды на несколько часов в районе полудня. Крайний холод отверждает и охрупчивает определенные материалы, особенно используемые для соединений или амортизации. Изменения температуры и давления могут вызывать эффект "дыхания" и постепенное возрастание влажности внутри наружных частей упаковочного комплекта, и, если температура падает достаточно низко, это может приводить к конденсации воды внутри упаковки; влажность в корабельном трюме часто очень высока, и падение температуры приводит к значительной конденсации на внешней поверхности упаковки. При конденсации внешние картонные ящики и дистанционные элементы, предусмотренные для снижения внешнего уровня излучения, могут разрушаться. Воздействие дождя возможно в то время, когда упаковки ожидают погрузки или во время движения к месту погрузки или во время самой погрузки (п. 719.2 TS-G-1.1).

3.4.2.1-С4. При нормальной перевозке упаковка может подвергаться как динамическим, так и статическим механическим нагрузкам. Первый вид воздействия может включать ограниченные удары, повторяющиеся толчки и (или вибрацию), второй - сжатие и растяжение (п. 719.3 TS-G-1.1).

3.4.2.1-С5. Упаковка также может подвергаться ограниченным ударам от свободного падения на поверхность в процессе обращения с ней. Грубое обращение, в частности, перекатывание цилиндрических упаковок и кантование прямоугольных - другой общий источник ограниченных ударов. Они могут также возникать как результат проникновения предмета с относительно малым поперечным сечением или от удара об угол или кромку другой упаковки (п. 719.4 TS-G-1.1).

3.4.2.1-С6. Наземный транспорт часто бывает причиной повторяющейся тряски; все виды транспорта создают вибрационные нагрузки, которые могут вызывать усталость металла и (или) ослаблять болты и гайки. Штабелирование упаковок для перевозки и изменения нагрузки в результате быстрого изменения скорости в ходе перевозки могут подвергать упаковки значительному сжатию. Увеличение и снижение окружающего давления вследствие изменения высоты над уровнем моря вызывает в упаковке напряжения (п. 719.5 TS-G-1.1).

3.4.2.1-С7. Следующие испытания были выбраны для воспроизведения повреждений, которые могут быть следствием воздействия климатических и транспортных условий и напряжений: испытание обрызгиванием водой, испытание на свободное падение, испытание на укладку штабелем и испытание на глубину разрушения. Маловероятно, чтобы одна упаковка столкнулась со всеми вариантами грубого обращения или небольшими происшествиями, которые представлены требованиями к четырем перечисленным испытаниям. Непреднамеренный выход части содержимого, хотя и очень нежелательный, не представляет собой большое происшествие вследствие ограничения содержимого упаковок типа А. Достаточно, чтобы каждый из трех образцов был подвергнут по отдельности испытанию на свободное падение, испытанию на укладку штабелем либо испытанию на глубину разрушения, которое в каждом случае будет предваряться испытанием на обрызгивание водой. Однако это не препятствует использованию одного образца во всех испытаниях (п. 719.6 TS-G-1.1).

3.4.2.1-С8. Испытания не включают в себя всех воздействий внешней среды, которым может подвергаться упаковка типа А при перевозке. Однако представляется, что они адекватные, рассматривая их в совокупности с другими общими конструкционными требованиями, связанными с условиями перевозки, такими как температура окружающей среды и ее изменения, обращение с упаковкой и вибрация (п. 719.7 TS-G-1.1).

3.4.2.1-С9. Цель испытаний на нормальные условия перевозки заключается в моделировании воздействий на упаковки в результате неаккуратного обращения с ними при перевозке, воздействии влажности и попадании под дождь, нагрузках при складировании упаковок в транспортном средстве и при маневрировании транспортных средств, т.е. воздействий не обязательных, но довольно часто имеющих место при любой перевозке.

3.4.2.2-С1. Если обрызгивание водой осуществляется с четырех сторон одновременно, следует предусматривать двухчасовой перерыв между испытанием на обрызгивание водой и последующими испытаниями. Данный интервал составляет время, которое необходимо, чтобы вода постепенно впиталась извне внутрь упаковки и снизила ее конструкционную прочность. Если упаковка подвергается последующему испытанию на свободное падение, укладку штабелем или на проникновение вскоре после этого перерыва, это приводит к максимальному повреждению. Однако если обрызгивание водой осуществлялось по четырем направлениям последовательно, впитывание воды во внутрь упаковки по каждому направлению и высыхание воды снаружи будет происходить постепенно за период, превышающий 2 ч. Соответственно не следует предусматривать интервал между завершением испытания на обрызгивание водой и последующим испытанием на свободное падение (п. 720.1 TS-G-1.1).

3.4.2.3-С1. Испытание на обрызгивание водой прежде всего предназначено для упаковочных комплектов, использующих материалы, которые абсорбируют воду или размягчаются от воды, или включают в себя растворимый в воде клей. Для упаковочных комплектов, внешние слои которых состоят полностью из металла, дерева, керамики или пластика или из некоторой комбинации этих материалов, может показываться возможность пропуска такого испытания на основании обоснованной аргументации при условии, что эти упаковки не задерживают воду и не увеличивают значительно свою массу (п. 721.1 TS-G-1.1).

3.4.2.3-С2. Одним из методов проведения испытания на обрызгивание водой, который считается удовлетворяющим условиям, сформулированным в п. 3.4.2.3 НП-053-04 (п. 721 Правил МАГАТЭ-96), является следующий.

(a) Образец помещается на плоскую горизонтальную поверхность в положение, в котором наиболее вероятно наибольшее повреждение упаковки. Равномерно распределенная струя направляется на поверхность упаковки в течение 15 мин с каждого из четырех направлений под прямыми углами, при этом смену направления обрызгивания следует выполнять так быстро, как это возможно. Может потребоваться испытание более чем в одном положении упаковки.

(b) Рекомендуется учитывать следующие дополнительные условия испытания:

(i) Угол при вершине конуса расширения струи должен быть достаточен для охвата всего образца на расстоянии, определенном в (ii).

(ii) Расстояние от форсунки до ближайшей точки образца, по крайней мере, 3 м.

(iii) Расход воды должен быть эквивалентен интенсивности дождя 5 см/ч, усредненной по площади конуса расширения струи в месте воздействия на образец и перпендикулярной к оси конуса расширения струи.

(iv) Вода дренируется так же быстро, как и подается.

(c) Требование п. 721 предусмотрено для обеспечения максимальной поверхности смачивания, и это может быть выполнено направлением струи вниз под углом 45° к горизонтали:

(i) Для прямоугольных образцов струя может быть направлена на каждый из четырех углов;

(ii) Для цилиндрических образцов, стоящих на одной плоскости, струя может быть направлена с каждого из четырех направлений с интервалом 90° (п. 721.2 TS-G-1.1).

3.4.2.3-С3. Не следует поддерживать упаковку над поверхностью, чтобы учитывать воздействие воды, собираемой у основания упаковки (п. 721.3 TS-G-1.1).

3.4.2.4-С1. Испытание на свободное падение имитирует воздействия, которым может подвергаться упаковка при падении с платформы, кузова автомобиля или при неаккуратном обращении. После таких инцидентов состояние упаковки не должно влиять на возможность ее дальнейшей перевозки.

Для тяжелых упаковок высота падения при испытании уменьшается, так как вероятность их падения при перевозке с больших высот меньше, чем для малых упаковок. Очевидно, что при падении большегрузной упаковки (несколько десятков тонн) с высоты 1 м вопрос о дальнейшей ее перевозке может решаться только после тщательного обследования состояния упаковки. Такое падение можно относить к испытаниям не на нормальные, а на аварийные условия.

3.4.2.4-С2. Испытание на свободное падение имитирует тип удара, когда упаковка падает с платформы перевозочного средства или в процессе обращения с ней. В большинстве случаев перевозка будет продолжаться после таких ударов. Поскольку ожидается, что более тяжелые упаковки в меньшей степени подвержены падению с большой высоты в процессе нормального обращения, расстояние для свободного падения в таких испытаниях назначается в соответствии с массой упаковки. "Если тяжелая упаковка испытывает падение с большей высоты, то ее следует тщательно проверять на повреждение или на потерю содержимого или защиты. Легкие упаковки, выполненные из картонных (фибровых) или деревянных ящиков, требуют дополнительных испытаний на падение, для имитации повторяющихся воздействий в процессе обращения. Для упаковок, содержащих делящиеся материалы, требование о дополнительных испытаниях на свободное падение с высоты 0,3 м на каждый угол или, в случае цилиндрической упаковки на каждую четверть, каждого обода (ранее п. 622.b) Правил, издания 1990 г., исправленного) были исключены из Правил МАГАТЭ, начиная с издания 1996 г. потому что такие упаковки, состоящие из металлических конструкций, не рассматриваются как уязвимые к накоплению повреждений, например легкие упаковки из дерева или картона. Любые несоответствия требованиям в конструкции упаковок, содержащих делящиеся материалы, выдерживать нормальное обращение, будут обнаружены испытанием по п. 3.4.2.4 НП-053-04 (п. 722 Правил МАГАТЭ-96). Дополнительные испытания на свободное падение с высоты 0,3 м до сих пор применимы к определенным картонным или деревянным упаковкам, независимо от того, содержат они делящиеся материалы или нет. Это вносит логику в режим испытания упаковок (п. 722.1 TS-G-1.1).

3.4.2.4-С3. Любые испытания на свободное падение следует проводить с содержимым упаковки, имитирующим максимальную массу. Может потребоваться более одного испытания на свободное падение для оценки всех возможных вариантов падения. Может возникать необходимость испытания специфических устройств упаковки, таких как петли и замки, для гарантии сохранения системы герметизации, защиты и безопасности по критичности (п. 722.2 TS-G-1.1).

3.4.2.4-С4. Устройства, требующие испытания, зависят от типа испытываемой упаковки. Такими устройствами являются элементы конструкции, материалы и механизмы, предусмотренные в конструкции, для предотвращения потери или распространения радиоактивных веществ или потери защитных материалов (т.е. система герметизации целиком, такие элементы, как клапаны крышки и их уплотнения). Для упаковок, содержащих делящиеся материалы, устройства могут включать в себя, помимо упомянутых выше, элементы для сохранения подкритичности, такие как фиксирующие рамы для топлива и поглотители нейтронов (п. 722.3 TS-G-1.1).

3.4.2.4-С5. "Максимальное повреждение" означает максимальное нарушение целостности упаковки. Для большинства упаковок с целью нанесения максимального повреждения, образец следует подвергать свободному падению в одном или более положениях таким образом, чтобы ударное ускорение и(или) деформация рассматриваемых элементов были бы максимальны. Большинство контейнеров имеют некоторую асимметрию, определяющую различное сопротивление удару. В любом исследовании следует учитывать адекватные конструктивные элементы, обеспечивающие возможное поглощение всей кинетической энергии упаковки. Следует разрабатывать обоснования как для повреждений в различных элементах между точкой удара и центром массы относительно их роли в поглощении энергии, в возбуждении внутренних нагрузок, в искривлении, изгибе или смятии, так и для последствий таких явлений (п. 722.4 TS-G-1.1).

3.4.2.4-С6. Упаковки малой массы можно вручную удерживать над мишенью и ронять, обеспечивая требуемое положение. Во всех остальных случаях следует предусматривать механические средства для удержания и освобождения упаковки в требуемом для удара положении. Это может быть просто спусковой механизм, подвешенный за находящуюся на верху конструкцию, такую как потолочная конструкция, кран или башня, сконструированная специально для испытаний на свободное падение. Конструкция специализированной установки для испытаний на падение имеет четыре главных элемента: опора, спусковое устройство, направляющее устройство (обычно не используется при прямых падениях) и мишень, которая определена в п. 3.1.4 НП-053-04 (п. 717 Правил МАГАТЭ-96). Требуется достаточная высота опоры, чтобы полностью вмещать спусковой механизм, удерживающий трос или системы подвески, и испытываемый образец, при этом обеспечивая правильное положение и высоту падения, измеряемую между нижней точкой упаковки и мишенью. В тех случаях, когда упаковка оборудована ограничителями удара, высоту падения следует отсчитывать от нижней точки ограничителя. Спусковой механизм для испытаний на свободное падение должен позволять легко закреплять и мгновенно отпускать образец, но он не должен нежелательным образом влиять на положение образца и не должен добавлять образцу механических повреждений. Могут использоваться различные типы механизмов (механические, электромагнитные или их комбинации). Ряд испытательных стендов описан в IAEA-TECDOC-295 [87] и в Перечне стендов для испытания упаковок для перевозки радиоактивных материалов, опубликованном в международном журнале "Перевозка радиоактивных материалов" [88] (п. 722.5 TS-G-1.1).

3.4.2.4-С7. В процессе пересмотра, который привел к изданию Правил МАГАТЭ 1996 г., и при разработке НП-053-04 было согласовано, что при проведении испытаний на свободное падение нет необходимости предусматривать все возможные положения, если испытания проводятся для нормальных условий перевозки. Если в нормальных условиях перевозки невозможно падение упаковки в определенных положениях, эти положения могут не рассматриваться при оценке наихудшего повреждения. Было предусмотрено, что данное ослабление требований разрешается только для упаковок больших размеров и с большим отношением сторон. Такое ослабление требует от конструктора упаковки документальных обоснований. Конструкции упаковок, требующие утверждения компетентных органов, следует испытывать в положениях наибольшего повреждения, независимо от размера упаковки или соотношения ее сторон (п. 722.6 TS-G-1.1).

3.4.2.4-С8. Методы масштабного моделирования могут быть полезными для определения наиболее опасного, с точки зрения повреждения, положения. Внимание должно уделяться приборам и инструментам, так как собственные частоты датчиков и элементов их крепления могут приводить к ошибкам в полученных данных.

3.4.2.4-С9. Методы масштабного моделирования могут использованы для определения наиболее уязвимого положения для повреждения при свободном падении (см. справки 3.1.1-С9 - 3.1.1-С27 настоящего Руководства, или пп. 701.7-701.25 TS-G-1.1, соответственно). Следует уделять внимание измерительной технике, поскольку частоты элементов крепления и самих датчиков могут вносить ошибки в полученные данные (п. 722.7 TS-G-1.1).

3.4.2.5-С1. Испытания на укладку штабелем предусмотрены для имитации эффекта давления на упаковку в течение длительного периода времени, чтобы получить уверенность в том, что эффективность защиты и системы герметизации не будет снижена, и в случае, когда содержимое будет делящимся материалом, не возникнет неблагоприятного воздействия на конфигурацию. Продолжительность этого испытания соответствует требованиям Рекомендаций ООН [21] (п. 723.1 TS-G-1.1).

3.4.2.5-С2. Любая упаковка, у которой нормальная верхняя поверхность, т.е. сторона, противоположная той, на которой она обычно стоит, является параллельной и плоской, может укладываться в штабель. Для укладки штабелем могут использоваться дополнительные подставки и опоры или рамы для упаковок с искривленной поверхностью. Упаковки с искривленной поверхностью не могут быть уложены в штабель, если они не снабжены опорами или подставками (п. 723.2 TS-G-1.1).

3.4.2.5-С3. Образец следует размещать нижним основанием на плоской поверхности, такой как бетонный пол или стальная плита. Если необходимо, плоскую плиту, имеющую достаточную площадь для покрытия верхней поверхности образца, следует помещать на эту поверхность так, чтобы нагрузка могла распределяться равномерно. Массу плиты следует включать в суммарную сдавливающую массу, применяемую в испытании. Если ряд однотипных упаковок возможно складировать, то наиболее простой метод состоит в построении штабеля из пяти упаковок на верхней поверхности испытываемого образца. Вместо этого на упаковку могут помещаться стальная плита или плиты или другие подходящие материалы, масса которых в 5 раз превышает массу упаковки (п. 723.3 TS-G-1.1).

3.4.2.6-С1. Испытание на проникновение (глубину разрушения) предназначено для гарантий того, что содержимое не выйдет из системы герметизации или что защита или система локализации не будут повреждены в случае, если тонкий объект, такой как длинный отрезок трубы или ручка руля падающего велосипеда, ударит и проникнет через внешний слой упаковочного комплекта (п. 724.1 TS-G-1.1).

3.4.3. Дополнительные испытания упаковок типа А, предназначенных для жидкого радиоактивного материала

3.4.3.1-С1. Эти дополнительные испытания для упаковок типа А, сконструированных для жидкостей или газов, продиктованы тем, что жидкие и газообразные вещества обладают более высокой способностью утечки, чем твердые материалы. Испытания не требуют предварительного испытания на обрызгивание водой (п. 725.1 TS-G-1.1).

3.4.4. Испытания для проверки способности упаковок выдерживать аварийные условия перевозки

3.4.4.1-С1. Испытания для проверки способности упаковки выдерживать аварийные условия перевозки направлены на выполнение следующих двух основных задач:

- имитация воздействий на упаковку, которые будут не меньше, чем она может испытать в самых серьезных транспортных авариях;

- обеспечение универсальности испытаний для различных конструкций упаковок, аварийных условий на различных видах транспорта, обеспечение повторяемости результатов испытаний и их математического моделирования, что необходимо для разработки конструкций упаковок.

3.4.4.1-С2. Аварийные испытания, определенные в Правилах, первоначально разрабатывались для достижения двух целей. Во-первых, они были задуманы как производящие повреждение упаковки, эквивалентное тому, которое может возникать при очень тяжелой аварии (но не обязательно всех мыслимых аварий). Во-вторых, испытания формулировались в таком виде, чтобы обеспечивать инженерную базу для проектирования. Поскольку анализ служит приемлемым методом квалификации конструкции, испытания были предписаны в технических показателях, которые могут служить недвусмысленными количественными исходными данными для таких расчетов. При разработке требований к испытаниям внимание уделялось также тому, как хорошо эти испытания могут быть воспроизведены (см. например, п. 717.1 TS-G-1.1 (2-й абзац данной справки) (п. 726.1 TS-G-1.1).

Мишень для испытаний на падение определена как практически недеформируемая поверхность, предназначенная для того, чтобы вызвать повреждения упаковки, которые были бы эквивалентными или большими, чем ожидаемые от ударов о реальные поверхности или конструкции, которые могут происходить при перевозке. Данная мишень служит также средством, обеспечивающим возможности сравнивать результаты испытаний и аналитических методов, и в случае необходимости воспроизводить испытания. Недеформируемая мишень, даже описанная в общих чертах, может многократно сооружаться таким образом, чтобы обеспечивались относительно большие масса и жесткость по отношению к испытываемой упаковке. Так называемые естественные мишени, такие как грунт, мягкие скальные породы и некоторые бетонные конструкции имеют меньшую жесткость и могут вызывать меньшие повреждения упаковки при заданной скорости удара [89]. Значительно труднее сооружать податливые поверхности, дающие воспроизводимые результаты экспериментов, при этом форма объекта, упавшего на такую мишень, может повлиять на характер податливости поверхности. Следовательно при использовании податливых мишеней, неопределенность результатов испытаний будет возрастать и сравнение результатов расчетов и экспериментов будет значительно более трудной задачей (п. 717.1 TS-G-1.1).

3.4.4.1-С3. Правила МАГАТЭ издания 1961 г. были основаны на принципе защиты содержимого упаковки и, таким образом, здоровья населения, от последствий «максимальной возможной аварии». Эта фраза была позже опущена, потому что она не дает единого уровня или стандарта, с которым нужно работать, и который необходим для обеспечения международной приемлемости односторонне утвержденных конструкций. Статистическая природа аварий в настоящее время в неявном виде содержится в требованиях. Главная цель испытаний упаковки - международная приемлемость, единообразие и повторяемость; испытания предусмотрены таким образом, что условия могут быть легко воспроизведены в любой стране. Условия испытаний ориентированы на воспроизведение тяжелых аварий в показателях повреждающих воздействий на упаковку. Эти условия создают повреждения, превышающие те, которые возникают в подавляющем большинстве зарегистрированных инцидентов, независимо от того, были вовлечены в них упаковки с РМ, или нет (n.726.2TS-G-1.1).

3.4.4.1-С4. Последовательность испытаний для каждой упаковки, состоящих из механических воздействий с последующим тепловым воздействием, соответствует сценариям наиболее серьезных аварий на транспорте, хотя и не наиболее частых. Например, на железных дорогах 90 % всех пожаров не имеют механических воздействий, а при столкновениях, сходах и т.п. пожары имеют место только в 1-3 % таких аварий. Испытания на погружение в воду может проводиться на отдельных упаковках, не подвергнутых механическому и тепловому испытанию, поскольку вероятность аварии с погружением на глубину после серьезной механической и тепловой аварии крайне мала.

3.4.4.1-С5. Цель механических испытаний (п. 3.4.4.2 НП-053-04 или 727 Правил МАГАТЭ-96) и последующих тепловых испытаний (п. 3.4.4.3 НП-053-04 или 728 Правил МАГАТЭ-96) - воспроизведение повреждения упаковки, эквивалентного тому, которое могло наблюдаться в случае попадания упаковки в тяжелую аварию. Считается, что порядок и тип испытаний соответствуют порядку внешних воздействий на упаковку в условиях реальной аварии при перевозке, т.е. механические воздействия сопровождаются затем тепловым. Последовательность испытания также обеспечивает механические повреждения упаковки перед воздействием теплового испытания: таким образом, упаковка наиболее подвержена получению максимальных тепловых повреждений. Механические и тепловые испытания применяются к одному и тому же образцу последовательно. Испытание погружением в воду (п. 3.4.4.4 НП-053-04 или 729 Правил МАГАТЭ-96) может проводиться на отдельном образце, потому что вероятность погружения, возникающая в связи с тепловой (механической) аварией крайне мала (п. 726.3 TS-G-1.1).

3.4.4.2-С1. Испытания на механическое повреждение имитируют возможные аварийные механические воздействия (падение упаковки, динамическое раздавливание и пробой твердым узким предметом). Большинство упаковок должны испытываться на падение и пробой. Легкие же упаковки с малой плотностью и большой активностью должны подвергаться испытанию на раздавливание и пробой, так как для них испытание на раздавливание является более жестким, чем испытание на падение.

3.4.4.2-С2. Требования о проведении механических испытаний для упаковок типа В были внесены в Правила МАГАТЭ издания 1964 г. вместо требования выдерживать "максимально возможную аварию", которое не было регламентировано специальными требованиями к испытаниям, а было оставлено на усмотрение компетентного органа заинтересованной страны. Поскольку упаковки типа B(U) и типа В(М) могут перевозиться любыми видами транспорта, то требования к испытаниям для этих типов упаковок направлены на учет большого диапазона аварий, которые могут приводить к серьезным динамическим воздействиям на упаковки. Механические эффекты аварий могут быть сгруппированы в три категории: ударные, раздавливающие и проникающие нагрузки. Хотя численные значения для требований к испытаниям не определялись в то время непосредственно из анализов аварий, последующие анализы аварий и риска показали, что испытания представляют очень серьезные аварии на транспорте [90-95] (п. 727.1 TS-G-1.1).

3.4.4.2-С3. При падении упаковки с высоты 9 м сочетание высоты падения 9 м, недеформируемой мишени и наиболее уязвимого для повреждения положения создает условия, в которых большая часть энергии падения поглощается структурой упаковки. В условиях реальных транспортных аварий такие мишени, как грунт или транспортное средство, являются деформируемыми, адсорбирующими часть энергии удара, и только более высокая скорость удара может вызывать эквивалентное повреждение [93-95] (п. 727.2 TS-G-1.1).

3.4.4.2-С4. Конструкции тонкостенных упаковочных комплектов или конструкции с многослойными стенками (типа сэндвич) могут быть достаточно чувствительны к пробивающим нагрузкам в отношении потери целостности системы герметизации, потери тепловой изоляции или повреждения системы локализации. Даже толстостенные конструкции могут иметь слабые места, такие как крышки, дренажные отверстия, клапаны и т.д. Пробивающие нагрузки могут быть вероятными в авариях, поскольку ударяемые поверхности часто не плоски. Чтобы обеспечивать безопасность при таких нагрузках, были введены испытания на свободное падение с высоты 1 м на жесткий штырь. Высота падения и геометрические параметры пробоя в большей степени - результат инженерных оценок, чем вывод из анализа аварий (п. 727.3 TS-G-1.1).

3.4.4.2-С5. Степень безопасности, обеспечиваемая испытанием на свободное падение с высоты 9 м, меньше для легких упаковок с малой плотностью, чем для тяжелых упаковок высокой плотности вследствие пониженной энергии удара и повышенной вероятности удара об относительно недеформируемую мишень [93-99]. Такие упаковки могут быть также уязвимыми к раздавливающим нагрузкам. Анализ аварий показывает, что вероятность динамических раздавливающих нагрузок в авариях на наземном транспорте выше, чем ударных нагрузок, потому что легкие упаковки перевозятся в больших количествах или вместе с другими упаковками [90-92]. Ошибки при обращении и складировании могут приводить к непомерным динамическим или статическим раздавливающим нагрузкам. Конечным результатом этого было включение испытаний на раздавливание (падение плиты массой 500 кг с высоты 9 м на упаковку) в Правила МАГАТЭ издания 1985 г. Упаковки, содержащие большое количество альфа-источников, в основном легкие, низкой плотности вследствие их ограниченной защиты, и могут быть отнесены к этой категории. Они содержат, например, порошки оксида плутония, и растворы нитрата плутония, которые являются РМ с высокой потенциальной опасностью. Вследствие их физических характеристик, большинство упаковок будут предметом испытаний на свободное падение с высоты 9 м, а не испытаний на раздавливание (п. 727.4 TS-G-1.1).

3.4.4.2-С6. Правила требуют, чтобы положения упаковки в испытаниях на удар (падении упаковки с высоты 9м- падение I), раздавливание (падение плиты массой 500 кг с высоты 9 м на упаковку - падение III) или пробой (падение упаковки с высоты 1 м на штырь - падение II) были такими, чтобы произвести максимальное повреждение, принимая во внимание тепловое испытание. Порядок проведения испытаний должен быть наиболее разрушительным. Оценку максимального повреждения следует проводить относительно удержания РМ внутри упаковки, сохранения защиты, чтобы внешнее излучение оставалось в допустимых пределах, и в случае наличия делящихся материалов - относительно сохранения подкритичности. Следует учитывать любое повреждение, приводящее к повышению излучения или потере герметичности или к повреждению системы локализации после тепловых испытаний. Повреждение, которое может приводить упаковку в состояние, непригодное для ее повторного использования, но не влияющее на ее способность соответствовать требованиям безопасности, не следует считать причиной для классификации образца, как не выдержавшего испытания (п. 727.5 TS-G-1.1).

3.4.4.2-С7. В результате механических испытаний могут быть получены различные типы повреждений. Следует учитывать результаты таких повреждений при проведении любых аналитических оценок, для демонстрации выполнения соответствующих требований. Нарушение критического компонента или пробой системы герметизации могут приводить к выходу РМ. Деформация может нарушать функцию радиационной или тепловой защиты, изменять конфигурацию делящихся материалов, и это следует отражать в допущениях и прогнозах при оценке критичности. Локальное повреждение защиты может, как результат последующих тепловых испытаний, приводить к увеличению нарушений как тепловой, так и радиационной защиты. Следовательно, при проведении исследований следует включать в рассмотрение нагрузки, напряжения, нестабильность и локальные эффекты для всех положений свободного падения, если не преобладает симметрия (п. 727.6 TS-G-1.1).

3.4.4.2-С8. Выполнение многократных падений образца при одном и том же испытании может быть неосуществимым вследствие его повреждения на предыдущем этапе. Может возникать необходимость использования более чем одного образца либо применять анализ и аргументированные доказательства, основанные на технических данных, а с целью предсказания наиболее опасных положений для повреждения образца, чтобы исключать из испытаний те положения, которые не приводят к нарушению безопасности (п. 727.7 TS-G-1.1).

3.4.4.2-С9. Наиболее опасные пространственные положения для упаковок цилиндрической или кубической формы могут быть определены на основе [87, 100]. Несимметричные элементы, особенно выступающие части, могут быть весьма чувствительны к повреждениям, особенно если используются как точка приложения воздействия. Подъемные и вспомогательные устройства, такие как салазки или узлы крепления, часто имеют отличную от смежных частей упаковки прочность или жесткость, и их следует рассматривать как возможные точки воздействия (п. 727.8 TS-G-1.1).

3.4.4.2-С10. Неоднородности, такие как крышка и другие проникающие детали, могут образовывать локальный жесткий элемент или структуру с ограниченной прочностью, которые могут быть повреждены вследствие деформации соседних конструкций или высоких нагрузок (при торможении), действующих на удерживаемые ими массы (п. 727.9 TS-G-1.1).

3.4.4.2-С11. Тонкостенные упаковки, такие как бочки, следует анализировать в отношении пластической деформации, вызывающей либо потерю уплотнения системы герметизации, либо нарушения в креплении крышки, достаточные для ее потери (п. 727.10 TS-G-1.1).

3.4.4.2-С12. Пункт 2.12.3 НП-053-04 (п. 671 Правил МАГАТЭ-96) содержит требование о выполнении для делящихся материалов анализов критичности с учетом суммарных повреждений, полученных в результате механических и тепловых испытаний. Следует рассматривать такие аспекты, как эффективность замедлителя, потеря поглотителей нейтронов, перегруппировка содержимого упаковки, геометрические изменения и температурные эффекты. Предположения, сделанные при выполнении анализа критичности, следует согласовывать с последствиями механических и тепловых испытаний. Кроме того, при проведении анализа следует учитывать все положения упаковки (п. 727.11 TS-G-1.1).

3.4.4.2-С13. Подразумевается, что падение упаковки (падения I и II) или тела массой 500 кг (падение III) должно быть свободным падением под действием силы тяжести. Если, однако, используются некие направляющие (салазки), важно, чтобы скорость удара была по крайней мере равна скорости удара, когда упаковка или тело находились в свободном падении (приблизительно 13,3 м/с для падений I и III) (п. 727.12 TS-G-1.1).

3.4.4.2-С14. Для падения II требуемая длина проникающего штыря равна 20 см. Следует использовать большую длину стержня, когда расстояние между внешней поверхностью упаковки и любым внутренним компонентом, важным для ее безопасности, больше чем 20 см или, когда это требуется, исходя из ориентации модели. Указанное отчасти справедливо для образцов с большими устройствами для ограничения ударов, если для них рассматривается проникающее воздействие. В качестве материала для конструкции штыря выбирается мягкая сталь. Следует обеспечивать минимальное значение предела текучести для таких материалов (не менее 150 МПа и не более 280 МПа). Отношение предела текучести к пределу прочности должно быть не более 0,6. Проведение испытаний может быть сопряжено с трудностями, если возможен прогиб стержня. В этом случае следует обосновать необходимую длину стержня, обеспечивающую максимальное повреждение образца (п. 727.13 TS-G-1.1).

3.4.4.2-С15. Для падения II положением, приводящим к наибольшему повреждению, не обязательно служит прямое воздействие на верхнюю поверхность стержня. Для некоторых конструкций упаковки было показано, что максимальные повреждения вызывают наклонные положения с углами наклона в диапазоне 20-30° вследствие начального проникновения угла штыря во внешнюю оболочку упаковки (п. 727.14 TS-G-1.1).

3.4.4.2-С16. Только для предварительного конструирования и только для внешних оболочек типа сталь-свинец-сталь может быть использовано следующее уравнение для оценки толщины внешней оболочки, необходимой для сопротивления повреждению при испытаниях на пробой:

где t - толщина внешней оболочки, см;

w - масса упаковки, кг;

s - растягивающие напряжения материала внешней оболочки.

Уравнение основано на результатах испытаний, использующих отпущенную мягкую сталь с подложкой из химически чистого свинца [100]. Для упаковок, использующих материалы с другими физическими свойствами, может потребоваться иная толщина внешней стальной оболочки, чтобы соответствовать требованиям. Для упаковок небольшого диаметра (менее 0,75 м), или использующих материалы с другими физическими свойствами, или в случае ударов вблизи мест изменения геометрии, или при наклонном положении предварительная оценка может быть не консервативной [100] (п. 727.15 TS-G-1.1).

3.4.4.2-С17. При испытаниях на раздавливание (падение III) упаковку следует оставлять на мишени в устойчивом положении. Для достижения этого может потребоваться опора, присутствие которой не должно влиять на повреждение упаковки [101] (п. 727.16 TS-G-1.1).

3.4.4.2-С18. Измерения испытываемых образцов и даже измерение реакции мишени на воздействие следует проводить по следующим причинам:

для проверки правильности допущений, сделанных при проведении анализа безопасности;

- как основу для изменений конструкции;

- как основу для конструирования упаковок, сравнимых с испытуемой;

- как контрольное испытание для компьютерных программ (п. 727.17 TS-G-1.1).

3.4.4.2-С19. Примерами измеряемых функций в условиях удара(раздавливания) могут быть

временная функция торможения и временная функция деформаций. Там, где для сбора, регистрации и накопления данных используются электронные устройства, следует проводить проверку возможной фильтрации, усечения или искажения масштаба сигнала, чтобы не потерять важные пиковые значения данных. Для большинства измерений потребуются кабельные соединения с внешними устройствами. Эти соединения следует выполнять таким образом, чтобы они не ограничивали свободное падение упаковки и не удерживали ее после удара (см. п. 701.9 (справка 3.1.1-С11 настоящего Руководства)) (п. 727.18 TS-G-1.1).

3.4.4.3-С1. Как и обоснования адекватности механических испытаний реальным аварийным условиям, приведенные выше обоснования адекватности условий испытаний на пожар реальным пожарам на транспорте используют данные TS-G-1.1 по результатам зарубежных исследований. В отношении максимальных и усредненных температур пламени, их геометрического распределения в очаге реального пожара и других аналогичных условий, очевидно, трудно находить различие для пожаров на транспорте в России по сравнению в зарубежных странах условиями.

Единственным отличающимся условием, на первый взгляд, может быть продолжительность пожаров с учетом протяженности маршрутов в России вследствие масштабов территории. Однако сравнение статистических данных продолжительности пожаров на железных дорогах Франции и СССР показало, что это различие незначительно (3-5 %). Таким образом, имеются основания использовать результаты зарубежных исследований и для обоснования испытаний на пожар при перевозках в России.

3.4.4.3-С2. Работы, проведенные в США [90-92, 102-105], показывают, что тепловые испытания, определенные в п. 728 Правил МАГАТЭ-96 (п. 3.4.4.3 НП-053-04), охватывают внешние воздействия, сопровождающие большинство аварий на транспорте, связанных с пожарами. Правила определяют условия испытаний на основе горения жидкого углеводородного топлива на воздухе в течение 30 мин. Другие параметры, относящиеся к геометрии пламени и характеристикам теплопередачи, даны для определения поступления тепла к упаковке (п. 728.1 TS-G-1.1).

3.4.4.3-С3. Тепловое испытание предполагает горение бассейна с жидким углеводородным топливом, которое призвано воспроизводить повреждающие воздействия от пожаров, включая горение твердых, жидких и газообразных горючих материалов. Такие жидкости, как нефтяной сжиженный газ, жидкий природный газ и жидкий водород, охватываются испытанием, потому что горение бассейна с подобными видами топлива будет не более 30 мин. Жидкие нефтяные продукты часто транспортируются по автомобильным и железным дорогам, по морю и предполагается, что они могут стать причиной пожара, сопровождающего аварию. Жидкости, которые могут обтекать упаковки и создавать упомянутые выше условия, имеют ограниченный диапазон значений теплотворной способности, поэтому серьезный пожар довольно хорошо определен (п. 728.2 TS-G-1.1).

3.4.4.3-С4. Температура и коэффициент черноты пламени (800°С и 0,9) определяют временные и пространственно усредненные условия для горения топлива в бассейне. Локально, внутри пламени, температуры и потоки тепла могут превышать эти значения. Однако неидеальное расположение упаковки внутри пожара, перемещение со временем источника пожара относительно упаковки, экранированной другими негорючими упаковками или транспортными средствами, влияние ветра и массивные конструкции многих упаковок типа B(U) и типа В(М) будут усреднять реальные условия пожаров до условий, соответствующих испытанию, или до менее серьезных условий, чем при испытании [104, 105]. Присутствие упаковки и удаленность от источника кислорода (воздух проходит в глубь пламени примерно на 1 м) могут приводить к снижению температуры пламени, примыкающего к упаковке. Естественный ветер может приносить дополнительный кислород, но может и удалять пламя с отдельных частей упаковки, отсюда требование о постоянстве условий внешней среды. Использование вертикальных направляющих для пламени ниже упаковки будет снижать эффект ветра и увеличивать охват пламенем [106]. Оценивать значение коэффициента черноты трудно, потому что прямые измерения в отсутствуют, но данные практических испытаний говорят, что значение 0,9 может быть оценено, как преувеличенное. Маловероятно, чтобы условия аварии превышали комбинацию параметров серьезного пожара, имеющуюся в условиях испытаний (п. 728.3 TS-G-1.1).

3.4.4.3-С5. Продолжительность большого нефтяного пожара зависит от количества вовлеченного в пожар топлива и от доступности средств борьбы с пожаром. Жидкое топливо перевозится в больших количествах, но для того, чтобы сформировать бассейн, необходимо, поступление протечки в хорошо огороженную площадь вокруг упаковки с соответствующими потерями за счет дренажа. Не все содержимое отдельной цистерны будет вовлечено в такой сценарий, поскольку достаточно много топлива либо останется в самой цистерне, либо перетечет к другой упаковке. Наиболее вероятно, что содержимое других цистерн будет гореть на некотором расстоянии, так как пожар перемещается от цистерны к цистерне. Должен быть осознан тот факт, что при отсутствии прямой угрозы жизни пожару часто позволяют догореть до затухания естественным образом. Соответственно обзор имеющихся данных о продолжительности пожаров должен быть критическим. Таким образом, длительность пожара 30 мин была выбрана из рассмотрения этих факторов и учитывает низкую вероятность для упаковки быть вовлеченной в пожар с большим объемом топлива и «наихудшим случаем» в отношении геометрии. Маловероятный пожар значительной продолжительности наиболее правдоподобен в сочетании с геометрическими условиями, которые обеспечивают эффективное снижение подвода тепла к упаковке, остающейся на грунте и (или) защищенной конструкциями перевозочного средства. Подвод тепла при проведении тепловых испытаний, соответствует реалистическим условиям тяжелой аварии (п. 728.4 TS-G-1.1).

3.4.4.3-С6. Следующая конфигурация геометрии пожара минимизирует эффекты потерь за счет излучения и увеличивает приток тепла к упаковке. Поднятие упаковки на отметку 0,6¸1 м обеспечивает хорошее развитие пламени в месте расположения упаковки с достаточным пространством для бокового подвода воздуха. Это улучшает равномерность пламени без изменения тепловых потоков. Размещение источника топлива за границы упаковки гарантирует минимальную толщину пламени около 1 м, обеспечивая его разумно высокую излучательную способность. Размер бассейна должен на 1¸3 м выходить за внешнюю поверхность испытываемого образца, для улучшения охвата пламенем. Большие размеры бассейна могут приводить к кислородному голоданию в центре и соответственно к низким температурам около упаковки [107] (п. 728.5 TS-G-1.1).

3.4.4.3-С7. Предыдущие издания Правил содержали требование отсутствия искусственного охлаждения до истечения 3 ч после окончания горения. В издании 1985 г. ссылка на трехчасовой период была исключена. Подразумевалось, что оценка температур и давлений будет продолжаться до тех пор, пока внутренние и внешние температуры не снизятся и естественное горение компонентов упаковки будет продолжаться без вмешательства. Потери тепла с поверхности упаковки после окончания пожара будут определяться только естественной конвекцией и излучением (п. 728.6 TS-G-1.1).

3.4.4.3-С8. Правила допускают другие значения поглощающей способности поверхности, если они могут быть обоснованы, как альтернатива стандартному значению 0,8. На практике при горении бассейна образовывается столько дыма, что сажа будет осаждаться на холодных поверхностях, изменяя условия теплообмена. Это благоприятно для повышения поглощающей способности, но создает барьер для теплопроводности. Значение 0,8 соответствует поглощающей способности красок и может рассматриваться, как аппроксимация эффекта осаждения сажи на поверхности. Поскольку поверхность нагревается, сажа может не сохраниться, что может приводить к снижению поглощающей способности поверхности (п. 728.7 TS-G-1.1).

3.4.4.3-С9. В Правилах МАГАТЭ издания 1985 г. устранена существовавшая ранее неопределенность "конвективного поступления тепла в условиях неподвижного окружающего воздуха при температуре 800°С", но не сделано указания о значении коэффициента, необходимого конструктору для обоснования допущений. Существенная доля поступления тепла может быть получена за счет конвекции, особенно когда внешняя поверхность оребрена, и в начале испытания, когда поверхность относительно холодная. Подводимое конвективное тепло должно быть по крайней мере эквивалентно теплу при горении углеводородного топлива в воздухе при указанных условиях (п. 728.8 TS-G-1.1).

3.4.4.3-С10. Преобладающие последствия тепловых испытаний - увеличение температур упаковки и последующие эффекты (например, высокое внутреннее давление). Пик температуры до некоторой степени зависит от начальной температуры, которую следует определять, используя соответствующие (максимальные) начальные условия для внутреннего тепловыделения, солнечного тепла и температуры окружающей среды. Для практических испытаний не все из этих условий достижимы, поэтому следует выполнять соответствующие измерения (например, температуры окружающей среды) и соответствующим образом корректировать температуру упаковки после испытания (п. 728.9 TS-G-1.1).

3.4.4.3-С11. Условия пожара, определенные в Правилах, и требование о полном охвате пламенем в течение всего испытания представляют собой очень серьезное испытание для упаковки. Не ставится задача определения наихудшего потенциального пожара. На практике некоторые параметры могут быть более тяжелыми, чем указанные в Правилах, однако другие могут быть менее тяжелыми. Например, трудно представить такую практическую ситуацию, когда все поверхности упаковки испытывают на себе все воздействие пламени, так как можно предполагать, что существенная часть площади поверхности защищена либо грунтом, либо обломками и осколками, образующимися при аварии. Упор был сделан в большей степени на тепловой поток, чем на выбор отдельных параметров, и определенные таким образом условия представляют собой очень тяжелое испытание для любой упаковки [105]. Тепловое испытание является только одним из кумулятивной серии испытаний, которым необходимо подвергать упаковку для приведения к максимальному ее повреждению. Это повреждение должно оставаться очевидно малым в свете строгих критериев для целостности системы герметизации, уровня внешнего излучения и безопасности по критичности (п. 728.10 TS-G-1.1).

3.4.4.3-С12. Ниже приводятся примеры, которые могут быть рекомендованы. Могут использоваться и другие подходы и методы, но они предполагают больший объем обоснований для своей поддержки. Важно отметить, что требования теплового испытания могут быть удовлетворены проведением практических испытаний, расчетными оценками или их комбинацией. Последний подход может потребоваться, если, например, начальные условия, необходимые для испытания, не были достигнуты, или если элементы конструкции упаковки не были полностью представлены в эксперименте. Во многих случаях последствия теплового испытания необходимо определять расчетным путем, и таким образом, они становятся неотъемлемой частью планирования и проведения практических испытаний. Правила устанавливают определенные параметры горения, которые представляют собой важные исходные данные для расчетов, но в целом при проведении практических испытаний не контролируемы. Стандартизация практического испытания, достигается регламентацией топлива и геометрии бассейна для горения и требованием других практических методов для обеспечения такого же или большого подвода тепла (п. 728.11 TS-G-1.1).

3.4.4.3-С13. Что касается конструкции упаковки, то некоторые защитные материалы имеют эвтектику с температурой плавления ниже окружающей температуры 800°С теплового испытания. Поэтому следует проанализировать способность конструкционных материалов сохраняться. Такие материалы локальной защиты, как пластик, твердый парафин или вода, могут испаряться, создавая давление, которое может разорвать оболочку, которая, в свою очередь, могла быть ослаблена повреждениями, полученными в ходе механических испытаний. Может потребоваться термодинамический анализ для определения, действительно ли такое давление может быть достигнуто (п. 728.12 TS-G-1.1).

3.4.4.3-С14. Нижнюю часть испытываемой упаковки следует располагать на 0,6¸1,0 м выше, чем поверхность жидкого топлива. Если топливо не восполнять или не заменять другой жидкостью, его уровень во время испытания будет снижаться, вероятно, на 100¸200 мм. Образец упаковки должен поддерживаться таким образом, чтобы поток тепла и пламя получали минимальные возмущения за счет опор, поддерживающих образец. Например, большое количество малых опор предпочтительнее одной опоры, закрывающей большую площадь упаковки. Транспортное средство и некоторое вспомогательное оборудование, которое может защищать упаковку на практике, следует изъять из испытания, поскольку такая защита была учтена при определении условий испытания (п. 728.13 TS-G-1.1).

3.4.4.3-С15. Следует обеспечивать вылет размера топливного бассейна на 1¸3 м за пределы всех сторон упаковки так, чтобы все стороны были охвачены ярким пламенем толщиной не менее 0,7 м и не более 3 м, принимая во внимание снижение толщины пламени при увеличении высоты над бассейном. Упаковки больших размеров потребуют большего вылета, так как толщина пламени будет меняться тем больше, чем больше охваченные им расстояния. Требование о полном охвате пламенем может быть интерпретировано, как необходимость для всех частей упаковки оставаться невидимыми в течение 30 мин испытаний или, по крайней мере, в течение большей части этого времени. Это может быть достигнуто наилучшим образом путем охвата пламенем большой толщины, которое может естественным образом менять свою толщину, не становясь при этом прозрачным. Требуется низкая скорость ветра (постоянные спокойные условия внешней среды) для обеспечения устойчивого охвата пламенем, хотя большие пожары сами могут инициировать значительные локальные скорости ветра. Стабилизировать пламя могут помочь защитные ширмы или экраны, однако следует следить за тем, чтобы не допускать изменения характера пламени и избегать отражения или прямого излучения с поверхности. Это увеличило бы приток тепла к упаковке, и таким образом, не сделав испытание недействительным, ужесточило бы его условия больше, чем это необходимо (п. 728.14 TS-G-1.1).

3.4.4.3-С16. Не следует откладывать проведение испытания при скоростях ветра менее 2 м/с. Короткие порывы ветра высокой интенсивности также не могут существенно повлиять на упаковки с высокой теплоемкостью, особенно если охват пламенем устойчиво поддерживается. Испытания на открытом воздухе следует проводить только в том случае, если дождь, град или снег не возникнут до окончания охлаждения образца после теплового воздействия. Упаковку следует располагать наименьшими размерами по вертикали для обеспечения лучшего охвата пламенем, если другая ее ориентация не приводит к большему притоку тепла или большему повреждению; в этом случае следует выбрать именно это положение (п. 728.15 TS-G-1.1).

3.4.4.3-С17. Топливо для испытания должно содержать дистиллят нефти с конечной точкой дистилляции максимум 330°С и температурой вспышки в открытой чашке минимум 46°С, с высокой теплотворной способностью между 46 и 49 МДж/кг. Эти условия в основном соответствуют углеводороду, полученному из нефти с плотностью менее чем 820 кг/м³, т.е. керосину и топливу типа JP4. Малые количества более летучего топлива могут быть использованы для поджога бассейна, так как это будет иметь незначительное влияние на общий подвод тепла (п. 728.16 TS-G-1.1).

3.4.4.3-С18. Выбор измерительной техники будет диктоваться тем, как будут использоваться данные практического теплового испытания. Некоторые измерения очень важны, если испытание обеспечивает данные для расчетов с целью демонстрации соответствия Правилам. Тип и расположение измерительных приборов зависят от необходимых данных, например, могут понадобиться измерения внутреннего давления и температуры, и, если предполагается возникновение значительных напряжений, следует устанавливать датчики напряжений. Во всех случаях следует обеспечивать защиту кабелей, передающих сигналы через пламя во избежание посторонних электрических напряжений, создаваемых при высоких температурах. В качестве альтернативы непрерывным измерениям упаковка может быть оборудована таким образом, чтобы приборы могли быть подсоединены вскоре после окончания горения, но достаточно рано для фиксирования максимальных значений давления и температуры. Измерить утечку можно путем предварительной опрессовки и повторных измерений после теплового испытания с обеспечением (при необходимости) соответствующих поправок на температуру (см. пп. 656.5-656.24 TS-G-1.1 (справки 2.9.2-С3 - 2.9.2-С8 и 2.9.5-С5 - 2.9.5-С18 настоящего Руководства) (п. 728.17 TS-G-1.1).

3.4.4.3-С19. Продолжительность испытания может регулироваться путем измеряемой подачи топлива, рассчитанной таким образом, чтобы обеспечивать требуемые 30 мин, отключением подачи топлива в определенное заранее время, путем откачивания топлива из бассейна в конце испытания, или путем осторожного гашения пламени без воздействия реагентами на поверхность упаковки. Продолжительность испытания - это время между достижением хорошего охвата пламенем и требуемой температуры пламени и временем, когда эти условия перестают выполняться (п. 728.18 TS-G-1.1).

3.4.4.3-С20. Измерения следует продолжать после горения по крайней мере до тех пор, пока внутренние температуры и давления не начнут падать. В случае возникновения в этот период дождя или других осадков следует использовать временное укрытие для защиты упаковки и для предотвращения нежелательного угасания горения материалов упаковки, однако, следует следить за тем, чтобы не ограничивать теплоотдачу от упаковки (п. 728.19 TS-G-1.1).

3.4.4.3-С21. Когда испытания обеспечивают данными для аналитических оценок упаковки, измерения, полученные в ходе испытания следует корректировать для нестандартных начальных условий температуры окружающей среды, инсоляции, внутреннего тепловыделения, давления и т.д. Следует оценивать влияние частичной загрузки, т.е. неполного количества содержимого в упаковке на изменение теплоемкости и теплопередачи (п. 728.20 TS-G-1.1).

3.4.4.3-С22. Испытания с нагревом в печи часто более удобны, чем открытые испытания при горении бассейна. Другими возможными внешними условиями испытаний могут быть горение в колодезном горне и использование системы горелок на открытом воздухе, работающих на сжиженном нефтяном газе [108]. Любое из этих испытаний является приемлемым, при условии, что оно удовлетворяет требованиям п. 728 Правил МАГАТЭ-96. Методы проверки требуемого подвода тепла и обоснования тепловых условий окружающей среды можно найти в [109-111] (п. 728.21 TS-G-1.1).

3.4.4.3-С23. Требование о том, чтобы увеличение внутренней температуры было не менее чем предсказанное увеличение при пламени с температурой 800°С, гарантирует удовлетворительный подвод тепла. Однако испытание следует продолжать, по крайней мере, 30 мин, в течение которых усредненная по времени температура должна быть, по крайней мере, 800°С. Следует обеспечивать источник с высокой излучательной способностью, выбирая печь либо с внутренней поверхностью, значительно превышающей огибающую поверхность упаковки, либо с высокой излучающей способностью внутренней поверхности (0,9 или выше). Многие печи не способны воспроизводить или требуемую излучательную способность, или поступление конвективного тепла, соответствующие горению бассейна; для компенсации этого может потребоваться увеличение продолжительности испытаний. В качестве альтернативы может быть использована более высокая температура печи, но продолжительность испытания следует обеспечивать, как минимум 30 мин. Следует измерять температуру стен печи в нескольких местах, чтобы показывать, что средняя температура не менее 800°С. Печь может быть предварительно прогрета в течение достаточного времени для достижения теплового равновесия, тем самым предотвращается значительное падение температуры при внесении упаковки, (п. 728.22 TS-G-1.1).

3.4.4.3-С24. Расчет теплопередачи или определение физических и химических изменений полномасштабной упаковки, основанные на экстраполяции результатов теплового испытания масштабной модели, могут быть невозможными без большого количества других испытаний. Программа моделирования каждого процесса отдельно в широком диапазоне требует всестороннего исследования с помощью теоретической модели. Таким образом, метод, по существу, имеет небольшие преимущества перед обычным аналитическим методом. Любое масштабное испытание и интерпретация полученных результатов требуют демонстрации технической достоверности. Однако может быть полезно использование полномасштабных моделей частей упаковки, если расчет для элемента (такого, как оребренная поверхность) оказывается затруднен. Например, эффективность тепловой защиты или амортизатора, выполняющего эту роль, может быть легко продемонстрирована путем испытания этого компонента с относительно простым телом под ним. Моделирование элементов весьма важно для валидации компьютерных моделей. Но измерять температуру пламени и излучательную способность пламени и поверхности очень трудно и могут быть не обеспечены достаточно точные данные для расчетов с целью валидации. Выбор размера элемента и соответствующей изоляции следует проводить таким образом, чтобы входящий тепловой поток от искусственных границ (т.е., границ, представляющих остальную часть упаковки) был незначительным (п. 728.23 TS-G-1.1).

3.4.4.3-С25. Тепловое испытание уменьшенных моделей, удовлетворяющее определенным условиям теплового испытания, может проводиться и давать консервативные результаты для температур при условии, если отсутствуют фундаментальные изменения в тепловом поведении компонентов (п. 728.24 TS-G-1.1).

3.4.4.3-С26. Наиболее общий метод оценки упаковок для тепловых испытаний - расчет. Универсальные компьютерные программы для расчета теплопередачи для такого моделирования упаковок доступны, однако следует удостовериться в том, что средства, которыми располагает программа, в частности для моделирования теплопередачи излучением от окружающей среды к внешней поверхности, адекватным геометрии упаковки. В конечном счете, для валидации могут потребоваться практические испытания, но часто используются доводы, демонстрирующие, что аппроксимации или принятые допущения создают более серьезные испытания, чем необходимо. В общем случае валидация программы дополняется сравнением с аналитическими решениями и с результатами расчетов по другим программам (п. 728.25 TS-G-1.1).

3.4.4.3-С27. В общем случае нормальные условия перевозки должны будут оцениваться с помощью расчета, поэтому детальное распределение температур и давлений должно стать известным. В качестве альтернативы температуры упаковки могут быть измерены экспериментально, чтобы после корректировки, в соответствии с температурой окружающей среды, влиянием инсоляции и тепловыделения содержимого, они обеспечивали начальные условия для рассчитанных условий теплового испытания. Корректировки на температуры окружающей среды могут быть проведены в соответствии с п. 651.4 TS-G-1.1 (см. справку 2.9.3-С7 настоящего Руководства) (п. 728.26 TS-G-1.1).

3.4.4.3-С28. Внешние граничные условия горения следует представлять через излучение, отражение и конвекцию. Температура определена в Правилах как среднее значение 800°С, поэтому в общем случае для источника излучения и для конвективной теплопередачи следует использовать равномерную среднюю температуру 800°С (п. 728.27 TS-G-1.1).

3.4.4.3-С29. Предписанное значение излучательной способности (коэффициента черноты) пламени равно 0,9. Для ровной поверхности эта величина может быль использована уверенно, но для оребренных поверхностей тонкие языки пламени между ребрами будут иметь излучательную способность, которая намного ниже этого значения. Доминирующим источником излучения на оребренные поверхности будет поэтому пламя вне ребер; излучением от пламени во впадинах между ребрами можно пренебречь. Для всех случаев с развитой оребренной поверхностью следует использовать угловой коэффициент излучения, соответствующий геометрии, а также принимать во внимание отраженное излучение. Следует избегать учета излучения, "отраженного" от поверхности, представляющей пламя, так как это не типичная ситуация (п. 728.28 TS-G-1.1).

3.4.4.3-С30. Предписанная поглощающая способность (коэффициент черноты) поверхности равна 0,8, если не установлено альтернативное значение. Практически весьма трудно доказать альтернативное значение, поскольку условия на поверхности меняются при горении, особенно за счет осаждения сажи, и данные, полученные после горения, могут быть неприемлемыми. Таким образом, для аналитических оценок наиболее приемлемым значением является 0,8. Важно принимать во внимание отраженное излучение, особенно для сложных оребренных поверхностей, так как многократное отражение повышает эффективную поглощающую способность до величины, близкой к единице. Этой трудности можно избежать, предположив поглощающую способность поверхности, равную единице, но даже в этом случае не следует пренебрегать излучением от поверхности к поверхности, в частности в период охлаждения (п. 728.29 TS-G-1.1).

3.4.4.3-С31. Следует обосновывать коэффициенты конвективной теплоотдачи при горении. Найдено, что скорости газа при горении бассейна находятся в диапазоне 5¸10 м/с [112]. Использование таких значений в корреляциях для теплообмена при вынужденной конвекции (например, соотношение Колберна, Nu = 0,036Рr^1/3Re^0,8, цитированное МакАдамсом [113]) приводит к значению коэффициентов конвективного теплообмена около 10 Вт/м²×°С для больших упаковок. Коэффициенты для естественной конвекции (около 5 Вт/м²×°С) не применимы, поскольку естественная конвекция предполагает наличие нисходящих потоков газа вблизи холодных стенок упаковки, в то время как на практике преобладает подъемное движение восходящих потоков за счет архимедовых сил. Верхняя поверхность упаковки маловероятна для реализации таких высоких скоростей газа при постоянных атмосферных условиях: там будет присутствовать область застоя в защищенном от восходящего потока газов месте. Сниженная конвекция здесь адекватно представляется средним коэффициентом, так как процесс осреднения включает этот эффект (п. 728.30 TS-G-1.1).

3.4.4.3-С32. Коэффициенты конвективного теплообмена для периода охлаждения после испытания могут быть получены из литературы по стандартной естественной конвекции, например, [113]. В этом случае могут легко применяться значения коэффициентов, подходящих для каждой поверхности. Для вертикальных плоскостей уравнение турбулентной естественной конвекции определяется как:

Nu = 0,13(Рr×Gr)^1/3

для числа Грасгофа >10⁹. Должны приниматься граничные условия, использованные для оценки условий нормальной эксплуатации. При проведении пост тестовых оценок следует принимать во внимание изменения условий на поверхности и(или) геометрии, являющиеся следствием действия огня, так как они могут повлиять и на конвективные, и на радиационные потери тепла. Если компоненты упаковки продолжают гореть после окончания теплового испытания, то следует принимать допущение о продолжающемся потоке тепла (п. 728.31 TS-G-1.1).

3.4.4.3-С33. Следует анализировать правильность моделирования любой тепловой защиты, такой как ограничители ударов, испытавших воздействие в результате механических испытаний, установленных в п. 3.4.4.2 НП-053-04 (п. 727 Правил МАГАТЭ-96). На пример, изменение размеров (формы), изменение плотности материалов вследствие сжатия, отделение тепловой защиты (п. 728.32 TS-G-1.1).

3.4.4.3-С34. Для расчетов, выполняемых с использованием моделей конечных разностей или конечных элементов, следует использовать достаточно густую сетку или распределение элементов, чтобы правильно представлять внутреннюю теплопроводность, а также внешние и внутренние граничные условия. Следует уделять внимание внешним элементам, таким как оребрение, поскольку температурные градиенты могут быть очень велики и возможно потребуется выполнять отдельные детальные расчеты для определения потока тепла к основному телу. Следует рассматривать выбор одно-, двух- или трехмерных моделей и принимать решение относительно того, всю упаковку или отдельные ее части следует оценивать (п. 728.33 TS-G-1.1).

3.4.4.3-С35. Внешние поверхности с низкой теплопроводностью могут вызывать колебание рассчитываемых температур. Чтобы справиться с этим, могут потребоваться специальные методики (например, упрощение граничных условий) или допущения (например, о том, что усредненные во времени температуры достаточно точны) (п. 728.34 TS-G-1.1).

3.4.4.3-С36. Теплопроводность и излучение могут моделироваться явно, а внешняя конвекция привносит с собой несколько проблем для универсальных компьютерных программ, и могут потребоваться экспериментальные свидетельства для поддержания допущений по моделированию и основные данные, использованные для представления внутренней конвекции и излучения. Отражение излучения будет важно для упаковок, заполненных газом, и недостаточные знания относительно термоэмиссионной способности могут ограничивать конечную точность расчетов. Чтобы продемонстрировать адекватность принятых допущений и обеспечивать консервативные (т.е. максимальные) пределы рассчитываемых температур, может быть использован анализ чувствительности с применением различных значений термоэмиссионной способности (п. 728.35 TS-G-1.1).

3.4.4.3-С37. Внутренняя конвекция будет важной для упаковок, заполненных водой, и может быть значительной для упаковок, заполненных газом. Этот процесс трудно поддается предсказанию, если нет экспериментальных данных для обоснования допущений, сделанных при моделировании. Там, где для воды обеспечены пути циркуляции, внутреннее рассеяние тепла будет быстрым по сравнению с другими постоянными времени, и могут быть сделаны упрощающие допущения (например, вода может моделироваться искусственными материалами с высокой теплопроводностью). Следует обращать внимание на те области, где отсутствует циркуляция воды (области застоя), так как из-за реально низкой теплопроводности воды в этих местах могут быть высокие температуры (п. 728.36 TS-G-1.1).

3.4.4.3-С38. Газовые зазоры и контактные сопротивления могут меняться в зависимости от меняющегося расширения элементов, и не всегда ясно, приведет ли данное допущение к высоким или к низким температурам. Например, высокое сопротивление газового зазора будет препятствовать потоку тепла, снижая температуры внутри, но увеличивая другие температуры вследствие уменьшения эффективной теплоемкости. В таких случаях расчеты, основанные на двух крайних допущениях, могут приводить к доказательству, что оба условия приемлемы, откуда косвенно следует, что все вариации между ними также приемлемы. Зазоры и контактные сопротивления в испытываемом образце должны соответствовать будущей продукции. Уплотнения редко представляются в явном виде, но локальные температуры могут быть использованы как близкая аппроксимация температуры уплотнения (п. 728.37 TS-G-1.1).

3.4.4.3-С39. Расчет переходного процесса теплового испытания должен включать начальные условия - 30 мин под воздействием внешних условий горения и период охлаждения, продолжающийся до тех пор, пока все температуры продолжают снижаться во времени. Следует дополнительно выполнять расчеты, возможно, с другим распределением расчетной сетки для проверки правильности расчетной модели и оценки неопределенностей, связанных с принятыми при моделировании допущениями (п. 728.38 TS-G-1.1).

3.4.4.3-С40. Для подтверждения того, что упаковка имеет необходимую прочность и приемлемые скорости утечки, будут использоваться результаты анализа. Важным шагом является определение давлений по рассчитанным температурам, особенно для упаковки, содержащей улетучивающиеся материалы, такие как вода или UF₆. Для таких элементов, как свинцовая защита, часто не допускается плавление, поскольку результирующее состояние не будет поддаваться точной оценке и, таким образом, оценка защиты будет невозможной. Для гарантии того, что не будет плавления или других видов нарушений в течение всей процедуры, следует исследовать температуры компонентов, если это необходимо, в связи с наличием отдельных горячих мест. Должны быть осознаны неопределенности модели, данных (допуски при изготовлении) и ограничения компьютерных программ: для этих неопределенностей должны быть сделаны допущения (п. 728.39 TS-G-1.1).

3.4.4.3-С41. На температуры и давления в установившемся состоянии после испытательного воздействия могут влиять необратимые изменения при тепловом испытании (возможно, вследствие защитных мер, таких как применение расширяющихся покрытий или вследствие плавления и последующего перемещения свинца внутри упаковки). Указанные эффекты следует оценивать (п. 728.40 TS-G-1.1).

3.4.4.4-С1. В результате транспортных аварий на реке, озере или в море либо вблизи них упаковка может быть подвергнута воздействию внешнего давления при погружении в воду. Для имитации эквивалентного повреждения от этого маловероятного события Правила требуют, чтобы упаковочный комплект мог противостоять внешнему давлению, эквивалентному погружению на разумную глубину. Инженерные оценки показывают, что глубина воды рядом с большинством крупных мостов, дорог или портов будет меньше 15 м. Соответственно глубина 15 м была принята в качестве глубины погружения для упаковок (упаковка, содержащая большие количества облученного ядерного топлива должна быть способна противостоять большим глубинам (см. п. 3.4.4.5 НП-053-04 или п. 730 Правил МАГАТЭ-96). Хотя возможно погружение упаковки на глубину большую, чем 15 м, эта величина была выбрана, чтобы охватывать эквивалентное повреждение при большинстве аварий на транспорте. К тому же потенциальные последствия от значительного выхода радиоактивности будут больше вблизи берега или на мелководье. Период равный 8 ч, достаточен для установления стационарного состояния упаковки после воздействий, зависящих от скорости погружения (например, от затопления ее внешних компонентов) (п. 729.1 TS-G-1.1).

3.4.4.4-С2. Тест на погружение может быть проведен путем погружения упаковки под воду путем испытания внешним давлением не менее 150 кПа, путем испытания на давление критических элементов в сочетании с расчетами или путем расчетного анализа всей упаковки. Целая упаковка может не подвергаться испытанию давлением. Обоснование допущений модели относительно реакции критических элементов следует включать в оценку (п. 729.2 TS-G-1.1).

3.4.4.5-С1. См. пп. 657.1-657.7, 729.1 и 729.2 TS-G-1.1 (справки 2.9.2-С1 - 2.9.2-С7, 3.4.4.4-С1 и 3.4.4.4-С2 настоящего Руководства) (п. 730.1 TS-G-1.1).

3.4.4.5-С2. Испытание на погружение в воду может быть проведено путем погружения упаковки под воду, путем испытания на давление не менее 2 МПа, путем испытания на давление критических компонентов в сочетании с расчетами или путем расчетного анализа для всей упаковки (п. 730.2 TS-G-1.1).

3.4.4.5-С3. Если приняты расчетные методы, то следует иметь в виду, что используемые методы обычно направлены на определение материала, свойств и геометрии, которые в результате дадут конструкцию, способную противостоять требуемым нагрузкам от давления без какого-либо повреждения. В случае испытания с погружением на глубину 200 м в течение не менее 1 ч, допускается некоторая степень изгиба, потеря устойчивости или деформации если конечные условия соответствуют п. 657 Правил МАГАТЭ-96 (п. 730.3 TS-G-1.1).

3.4.4.5-С4. Вся упаковка не обязана подвергаться испытанию давлением. Такие критические компоненты, как область крышки, могут быть подвергнуты испытанию внешним избыточным давлением не менее 2 МПа, а устойчивость конструкции может быть оценена путем расчета (п. 730.4 TS-G-1.1).

3.4.5. Испытания на водопроницаемость упаковок, содержащих делящийся ядерный материал

3.4.5.1-С1. Освобождение от испытания на водопроницаемость (погружение в воду на глубину 1 м) упаковок, освобожденных от требований по ядерной безопасности, не означает отмену необходимости испытаний таких упаковок, если они относятся к типу В или типу С, на аварийные условия погружением на глубину 15 м и 200 м (по применимости).

3.4.5.2-С1. Это испытание необходимо потому, что натекание воды внутрь может иметь значительно влиять на допустимое содержание делящихся материалов в упаковке. Последовательность испытаний выбирается так, чтобы обеспечивать условия свободного поступления воды в упаковку вместе с повреждениями, которые могут приводить к перегруппированию делящегося содержимого (п. 732.1 TS-G-1.1).

3.4.5.3-С1. Испытание на погружение в воду предназначено для обеспечения консервативности оценок критичности. Последовательность испытаний перед погружением имитирует аварийные условия, в которые упаковка могла бы попасть рядом с водой или на водном транспорте. Образец погружается в воду на глубину не менее 0,9 м на период времени не менее 8 ч (п. 733.1 TS-G-1.1).

3.4.6. Испытания упаковок типа С

3.4.6.1-С1. Правила не требуют подвергать один и тот же образец всем предписанным испытаниям, потому что ни одна из реальных аварий не включает в себя все наихудшие условия испытаний. Вместо этого Правила требуют проведения испытаний в такой последовательности, чтобы сконцентрировать повреждения в логической последовательности, типичной для тяжелой аварии, см. IAEA-TECDOC-702 [114] (п. 734.1 TS-G-1.1).

3.4.6.1-С2. Различные образцы могут быть подвергнуты последовательности испытаний. Критерии оценки для испытания с погружением, описанного в п. 730 Правил МАГАТЭ-96, также отличны от критериев для других испытаний. После завершения каждой последовательности испытаний упаковка должна быть оценена относительно защиты и целостности системы герметизации (п. 734.2 TS-G-1.1).

3.4.6.2-С1. Важно возможное появление проколов и разрывов. Однако окружающая среда плохо поддается количественному и качественному описанию [115, 116]. Повреждение от прокола может быть вызвано частями рамы самолета или грузом. Прокол на земле возможен, но рассматривается как менее важный (п. 735.1 TS-G-1.1).

3.4.6.2-С2. Последствием прокола может быть утечка из системы герметизации упаковки, но это событие очень маловероятно. Более серьезная проблема - повреждение теплоизолирующей способности упаковки, что приводит к неудовлетворительному функционированию в случае возникновения возгорания после удара упаковки (п. 735.2 TS-G-1.1).

3.4.6.2-С3. Подготовка испытания требует определения длины, диаметра и массы штыря, недеформируемой мишени и скорости удара. Одной из возможностей определения штыря было обращение к компонентам самолета. Предусматривалось использование двутавровой балки в некоторых испытаниях или предложениях по испытаниям, однако предпочли применять штырь более простой геометрической формы, а именно прямой круговой конус. Полагается, что эта форма причинит наибольшее повреждение. Высота падения или расстояние перемещения испытательного штыря в диапазоне нескольких метров представительна для разрушения конструкций или подскакивания внутри самолета (п. 735.3 TS-G-1.1).

3.4.6.2-С4. Разрушения в двигателях могут вызывать образование большого количества свободных фрагментов со скоростями, заслуживающими рассмотрения. Потеря самолета - только одно из многих последствий разлета фрагментов, которые могут обладать достаточной энергией (вплоть до 10⁵ Дж). Однако вероятность повреждения упаковки фрагментом была оценена в специальных исследованиях [114, 117, 118] как низкая; вероятность проникновения, хотя она и не оценивалась, будет, вероятно, еще ниже. Таким образом, на основе вероятностных оценок было принято, что не обязательно предусматривать испытание, охватывающее повреждение от фрагмента двигателя (п. 735.4 TS-G-1.1).

3.4.6.2-С5. В подпункте а) данного пункта (п. 735.а) Правил МАГАТЭ-96) не определены общая длина проникающего штыря и детали его конструкции вне усеченного конуса, однако следует подтверждать выполнение требований относительно массы. В соответствии с требованиями подпункта б) данного пункта (п. 735.b) Правил МАГАТЭ-96) следует обеспечивать достаточную длину и массу проникающего объекта для его проникновения через поглощающие энергию теплоизоляционные материалы, окружающие внутренний сосуд системы герметизации, а также достаточную твердость для обеспечения проникающего усилия без собственного разрушения и смятия штыря. В обоих случаях центры тяжести образца и упаковочного комплекта следует выравнивать, чтобы избежать непроникающего отклонения [119] (п. 735.5 TS-G-1.1).

3.4.6.2-С6. Для дополнительной информации см. также справки 3.4.4.2-С1 - 3.4.4.2-С18 настоящего Руководства или пп. 727.1-727.18 TS-G-1.1 (п. 735.6 TS-G-1.1).

3.4.6.3-С1. При определении условий испытания основной целью было определять комбинацию скоростей, перпендикулярных к недеформируемой мишени, обеспечивает условия повреждения образца, эквивалентные тем, которые можно ожидать в воздушной аварии при реальных скоростях, на реальных поверхностях и при произвольных углах. Рассмотрены вероятностные распределения переменных параметров при аварии, так же, как и положение образца, являющееся наиболее чувствительным параметром для повреждения (п. 737.1 TS-G-1.1).

3.4.6.3-С2. Данные, на которых необходимо основывать анализ аварий, были получены из отчетов с подробностями аварий, составленных официальными лицами на месте аварии, и лицами, связанными с последующими расследованиями. Некоторые данные основаны на реальных измерениях. Другие данные выведены путем их анализа и предположений, основанных на представлении о том, как авария вероятно развивалась. Каждый отчет об аварии должен быть оценен и преобразован в некоторые основные характеристики, такие как скорость столкновения, характер ударяющейся массы, угол удара, природа ударяемой поверхности, и т.п. Часто необходимо получать другие параметры аварии для перекрестной проверки информации (п. 737.2 TS-G-1.1).

3.4.6.3-С3. Основные данные, которые могут поступать из отчета об аварии, полезны, но не содержат информации о ее характере и условиях окружающей среды, которым, вероятно, подвергался груз, вовлеченный в аварию. Например, повреждения транспортного средства и груза могут сильно отличаться в зависимости от того, было ли это столкновение с небольшим автомобилем, мягкой насыпью или опорой моста. Чтобы учитывать такие воздействия, выполняется анализ, перевящий фактическую скорость удара в эффективную скорость лобового столкновения о поверхность, которая не поглощает энергии удара. Такая поверхность называется недеформируемой. Следовательно, вся имеющаяся энергия переходит в энергию деформации транспортного средства и груза упаковок с РМ. Поскольку наибольший интерес представляет груз, разумно допускать, что транспортное средство не поглощает энергию. Такое предположение приводит к консервативному анализу (п. 737.3 TS-G-1.1).

3.4.6.3-С4. Полагая, что груз ударяется со скоростью транспортного средства при переходе к эффективной скорости столкновения о недеформируемую поверхность, получаем эффективную скорость столкновения, которая ниже по сравнению с реальной скоростью воздействия и зависит от относительной прочности груза по сравнению с прочностью реальной поверхности столкновения. В случае "жесткой" упаковки и "мягкой" мишени (например, контейнер с отработавшим ядерным топливом и вода) отношение фактической скорости воздействия к эффективной может изменяться в диапазоне от 7 до 9. При одинаковых жесткостях упаковки и поверхности отношение может быть 2 или более. Для бетонных дорог и взлетных полос отношение скоростей может колебаться от 1,1 до 1,4. Имеется очень мало поверхностей, для которых отношение было бы равно 1 [114] (п. 737.4 TS-G-1.1).

3.4.6.3-С5. Преобразование основных данных, содержащихся в отчете об аварии, в эффективную скорость столкновения выполняется с целью представления условий аварии с ударом в стандартный формат, в котором теряется вариантность аварийных сценариев, но в то же время сохраняются усилия воздействия на груз. Повторение этого процесса для всех важных авиационных аварий создает статистическую основу для выбора эффективной скорости столкновения с жесткую мишенью [119-121] (п. 737.5 TS-G-1.1).

3.4.6.3-С6. Для конструкций упаковок, которые допускают выход РМ не более чем А₂ в неделю при проведении испытаний, можно предполагать выход всего их содержимого при чуть более тяжелых условиях. Тем не менее такие возможности не рассматриваются. Напротив, ожидается, что упаковка, сконструированная в соответствии с Правилами, ограничивает выход радиоактивности приемлемым уровнем, если внешние условия аварии не будут значительно выше условий, предусмотренных нормами, и затем допускает только постепенное повышение выхода радиоактивности по мере того, как внешние условия будут существенно превышать уровни условий испытаний. Это значит, что упаковки должны "умирать элегантно". Такое поведение является результатом следующих факторов:

- коэффициентов безопасности, заложенных в конструкции упаковок;

- способностей материалов, использованных в упаковках, для достижения специфических целей, таких, например, как защита, смягчение нагрузок, если эти способности явно не учитывались при анализе конструкции;

- способности материалов противостоять нагрузкам, значительно превышающим предел упругости;

- нежелания конструкторов использовать, а компетентных органов утверждать материалы, которые имеют крутые пороги разрушения в результате плавления или перелома в условиях, вероятных при перевозке (п. 737.6 TS-G-1.1).

3.4.6.3-С7. Хотя предполагается, что все эти особенности конструкции хорошей упаковки обеспечат желаемое свойство элегантного выхода из строя. Также верно и то, что имеются лишь очень ограниченные данные об испытаниях упаковок до разрушения, чтобы увидеть, как увеличивается выход с ужесточением условий аварии. Имеющиеся ограниченные данные проведенных экспериментов и расчетных анализов поддерживают концепцию элегантного выхода из строя (умирания) [121-123] (п. 737.7 TS-G-1.1).

3.4.6.3-С8. Скорость столкновения при испытании была получена из изучения частотного распределения кумулятивной вероятности частотного распределения [114, 124 - 126]. Анализ условий большинства аварий показывает, что с ужесточением условий столкновения количество событий резко возрастает до максимума, падая затем до нуля, по мере того, как достигаются физические пределы, такие как максимальная скорость транспортного средства. Построение этих данных в виде кумулятивной кривой, т.е. процента событий с тяжестью менее, чем заданная величина, дает кривую, которая сначала растет быстро, затем очень медленно (после того, как достигается «колено» кривой). Если данные построить в формате, который показывает вероятность превышения заданной скорости удара, редкость тяжелых аварий проявляет себя в виде четкого перегиба или «колена» кривой. Эта область кривой интересна, поскольку она демонстрирует, где повышенные уровни защиты, созданные в упаковке, начинают снижать свое влияние на вероятность разрушения. Кроме того, область слева от «колена» покрывает приблизительно 95 % всех аварий. «Колено» кривой имеет место при значении скорости приблизительно 90 м/с. Эта величина была выбрана в качестве стандартного элемента испытания на столкновение (п. 737.8 TS-G-1.1).

3.4.6.3-С9. Требование, чтобы конструкция упаковки обеспечивала защиту при нормальной скорости много больше, чем в районе "колена", обычно означает более массивную, более сложную и более дорогую конструкцию, которая даст небольшое увеличение защиты населения. Кроме того, конструкция, преодолевающая удар при скорости в области "колена" кривой, выдерживает и много других аварий со скоростями выше, чем в области "колена", вследствие консерватизма, заложенного в конструкцию упаковки, консерватизма в анализе данных аварий и в преобразовании этих данных в эффективную скорость воздействия на недеформируемую мишень. Другими словами маловероятно полное катастрофическое разрушение системы герметизации даже в экстремальной части кривой (п. 737.9 TS-G-1.1).

3.4.6.3-С10. Необходимость испытания упаковки при конечной скорости (скорости падения с конечной высоты) обсуждалась в контексте испытания на столкновение, однако полагается, что удар упаковки при конечной скорости учтен испытанием на столкновение при скорости 90 м/с. Цель условий воздействия на упаковку при конечной скорости - демонстрация способности упаковки обеспечивать защиту даже в случае, если упаковка будет выброшена из самолета на высоте полета. Такая ситуация могла бы возникнуть вследствие столкновения в воздухе или вследствие разрушения конструкций самолета в полете. Тем не менее отмечается, что требования к упаковке типа С уже включают испытание на столкновение при скорости 90 м/с. Это испытание демонстрирует сохранение упаковки даже для сценариев аварий "груз за бортом" (п. 737.10 TS-G-1.1).

3.4.6.3-С11. Несмотря на то, что скорость свободного падения упаковки может превышать 90 м/с, едва ли удар о поверхность в этом случае будет таким же тяжелым, как и при столкновении с жесткой поверхностью, предусмотренной при испытании на столкновение. Отмечается, что вероятность воздушных аварий любого типа низка, а процент аварий, включающих столкновение в воздухе или разрушение самолета в воздухе, очень мал. Если такая авария происходит с самолетом, перевозящим упаковку типа С, повреждение упаковки может быть уменьшено, если при падении она останется прикрепленной к обломкам самолета, что приводит к снижению скорости соударения упаковки (п. 737.11 TS-G-1.1).

3.4.6.3-С12. Обеспечение условий для столкновения упаковки с недеформируемой поверхностью со скоростью 90 м/с весьма сложно для качественного выполнения. Данная скорость соответствует скорости свободного падения с высоты 420 м, если не принимать во внимание сопротивление воздуха. Это означает, что для обеспечения столкновения с поверхностью в нужном месте и в нужном положении, обычно будут нужны специальные направляющие тросы. Направляемое свободное падение означает, что нужно учитывать трение даже для увеличения высоты отрыва для обеспечения нужной скорости столкновения. Могут также применяться другие методы, использующие другие источники энергии, для достижения нужной скорости и ориентации упаковки. Такие методы включают ракетные салазки и тросовые установки с тягой вниз (п. 737.12 TS-G-1.1).

3.4.6.3-С13. Дополнительная полезная информация приведена в пп. 701.1-701.24 и 727.6-727.17 TS-G-1.1 (см. справки 3.1.1-С2, 3.1.1-С4 - 3.1.1-С26 и 3.4.4.2-С7 - 3.4.4.2-С18 настоящего Руководства, соответственно) (п. 737.13 TS-G-1.1).

3.4.6.4-С1. Для упаковок, содержащих делящийся материал в количествах, не подпадающих под освобождение согласно п. 2.12.2 НП-053-04 (п. 672 Правил МАГАТЭ-96), термин "максимальное повреждение" следует принимать как поврежденное состояние, которое приводит в результате к максимальному коэффициенту размножения нейтронов (п. 737.14 TS-G-1.1).

3.5. Испытания упаковок с гексафторидом урана

3.5.1-С1. Гидравлическим испытаниям подвергается только цилиндр; клапаны и другое вспомогательное оборудование в испытания на утечку включать не следует, испытывать их в соответствии со стандартом ISO 7195 (п. 718.1 TS-G-1.1).

4. АДМИНИСТРАТИВНЫЕ ТРЕБОВАНИЯ

4.1. Общие положения

4.1.1-С1. Установленный в НП-053-04 перечень сертификатов-разрешений, выдаваемых ГКО, отличается от аналогичного перечня, рекомендуемого в Правилах МАГАТЭ-96. Дополнительно в НП-053-04 требуется получение сертификатов-разрешений на конструкцию упаковок типа А, а также сертификатов-разрешений на перевозку промышленных упаковок типа ПУ-2 и типа ПУ-3.

4.1.1-С2. Требования к утверждению в Правилах ранжированы в соответствии со степенью опасности перевозимых РМ. Утверждение предусматривается для получения гарантий того, что конструкция отвечает соответствующим требованиям и что требуемые, меры контроля безопасности адекватны условиям страны и перевозки. Поскольку транспортные операции и условия перевозки отличаются для различных стран, подход, использующий «многостороннее утверждение», обеспечивает возможность для каждого компетентного регулирующего органа удостовериться, что перевозка будет производиться должным образом с учетом всех особенностей национальных условий (п. 204.1 TS-G-1.1).

4.1.1-С3. Концепция многостороннего утверждения применяется для перевозок, где возникает такая задача. Это означает, что к утверждению привлекаются только те компетентные органы, юрисдикции которых непосредственно касается конкретная перевозка. Незапланированные отклонения, возникающие в процессе перевозки и приводящие к необходимости въезда в страну, где такая перевозка не была предварительно утверждена, при возникновении потребуют индивидуального подхода. По этой причине определение многостороннего утверждения ограничено странами "через территорию которых, или на территории которых транспортируется груз" и исключает страны, над территорией которых перевозка осуществляется воздушным путем. Страны, через которые перевозка осуществляется воздушным путем, часто не известны до тех пор, пока самолет не поднимется в воздух и не получит разрешение на полет. В том случае, если посадка самолета в стране запланирована, концепция многостороннего утверждения предусматривает утверждение перевозки компетентным органом данной страны (п. 204.2 TS-G-1.1).

4.1.1-С4. Пользователи Правил должны быть осведомлены о том, что государство-член МАГАТЭ в соответствии с национальными правилами может потребовать получения дополнительного утверждения со стороны своего компетентного органа для любого РМ особого вида, упаковки типа B(U) и типа С, которые должны использоваться для перевозки по его территории даже в том случае, если конструкция уже была утверждена в другой стране (п. 204.3 TS-G-1.1).

4.1.1-С5. Полагается, что для одностороннего утверждения Правила учитывают условия перевозки, которые могут встречаться в любой стране. Соответственно требуется только утверждение компетентным органом страны происхождения конструкции (п. 205.1 TS-G-1.1).

4.1.1-С6. Если требуется утверждение компетентного органа, этому органу следует (по применимости) выполнять независимую оценку в отношении: РМ особого вида или РМ с низкой способностью к рассеянию; упаковок, содержащих 0,1 или более килограммов UF₆; упаковок, содержащих делящиеся материалы; упаковок типа B(U) и типа В(М); упаковок типа С; специальных условий; определенных перевозок; программ радиационной защиты для судов специального назначения; а также не указанных величин A₁ и А₂, неуказанных концентраций активности материалов, на которые распространяется изъятие, и не указанных пределов активности грузов, на которые распространяется изъятие (п. 802.2 TS-G-1.1).

4.1.1-С7. Рассматривая требование о выдаче сертификатов-разрешений ГКО для упаковок, сконструированных для делящихся материалов, следует отметить, что п. 2.12.2 Правил исключает некоторые упаковки из этого требования, применяемого специально для делящихся материалов. Однако все соответствующие требования, которые применяются к радиоактивным (не свойствам делимости) к свойствам содержимого упаковки применяются.

4.1.1-С8. В отношении требования утверждения компетентным органом упаковок, сконструированных для делящихся материалов, отмечено, что п. 2.12.2 НП-053-04 (п. 672 Правил МАГАТЭ-96) освобождает определенные упаковки от действия требований, применяемых непосредственно к делящимся материалам. Однако все уместные требования, относящиеся к радиоактивным, не связанным с процессом деления свойствам содержимого упаковки, остаются в действии (п. 802.3 TS-G-1.1).

4.1.1-С9. Отношения между компетентным органом и заявителем должны быть четко определены. Это обязанность заявителя "доказать правоту", продемонстрировать соблюдение соответствующих требований. Обязанностью компетентного органа является рассудить, демонстрирует ли адекватно или нет предоставленная информация такое соблюдение. Компетентному органу следует иметь возможность проверки утверждений, расчетов и оценок, сделанных заявителем, даже, если необходимо, путем выполнения независимых расчетов или испытаний. Однако ему не следует "доказывать правоту" вместо заявителя, потому что в этом случае компетентный орган попадает в трудное положение, будучи одновременно "адвокатом" и "судьей". Тем не менее это не запрещает компетентному органу неформально, без взятия на себя обязательств консультировать заявителя по вопросам типа того, каким представляется приемлемый способ демонстрации выполнения требований (п. 824.4 TS-G-1.1).

4.1.1-С10. Заявителю следует обращаться компетентному органу на этапе предварительного конструирования для обсуждения применения соответствующих принципов конструирования и установления как процедуру утверждения, так и действий, которые следует выполнять (п. 802.6 TS-G-1.1).

4.1.1-С11. Опыт показывает, что многие заявители направляют свою первую заявку для условий конкретной и срочной потребности, являющейся достаточно узкой по области распространения, а позднее делают несколько запросов по изменению сертификата-разрешения, пытаясь расширить область его применения, чтобы использовать упаковочный комплект для других типов материала и (или) перевозок. По мере возможности, заявителей следует поощрять к формированию их первого запроса в виде общего случая, предваряющего и охватывающего их будущие потребности. Это заставит процедуру "заявка-утверждение" работать более эффективно. В некоторых случаях обоюдную пользу будущему заявителю и компетентному органу принесет обсуждение предполагаемой заявки в общих чертах до ее официального направления в детальном виде (п. 802.7 TS-G-1.1).

4.1.1-С12. Другая информация дана в приложении II к документу МАГАТЭ Серии изданий по безопасности № 112 [12] (п. 802.8 TS-G-1.1).

4.1.1-С13. НП-053-04 не предусматривают централизованного согласования и утверждения конструкций и перевозок РМ в освобожденных упаковках и промышленных упаковках типа ПУ-1 в связи с малой потенциальной опасностью перевозок таких упаковок. Считается, что достаточно той ответственности за обеспечение выполнения требований НП-053-04, которую несут разработчики, изготовители, пользователи упаковочных комплектов, а в конечном счете грузоотправители, и контроля со стороны надзорных и других государственных органов за выполнением соответствующих требований Правил и других документов (например, условий действия соответствующих лицензий).

4.1.1-С14. В соответствии с НП-053-04 утверждению подлежат только конструкции упаковок, а не сами изготовленные упаковочные комплекты и их содержимое. Для достижения уверенности, что изготовленные упаковочные комплекты будут соответствовать утвержденной конструкции, в рамках рассмотрения заявок на получение сертификатов-разрешений подлежат рассмотрению соответствующие программы обеспечения качества при изготовлении и эксплуатации упаковочных комплектов.

4.1.1-С15. Положения, изложенные в данном разделе НП-053-04, относятся к порядку согласования и получения разрешения на конструкции и перевозки только с точки зрения соответствия требованиям НП-053-04. Необходимость других согласований, утверждений, получения разрешений и т.д. определяется правилами перевозки грузов (или опасных грузов). Однако при этих согласованиях, утверждениях и т.д. не должны предъявляться дополнительные требования по сравнению с НП-053-04 по обеспечению ядерной и радиационной безопасности.

4.1.1-С16. Согласование и утверждение конструкций упаковок, перевозок РМ и других вопросов в соответствии с НП-053-04 не снимает ответственности с грузоотправителей за обеспечение безопасности перевозок РМ и их последствий согласно действующему законодательству.

4.1.2-С1. Порядок выдачи сертификатов-разрешений, а также ведение их реестра определяется совместно ГКО, органами государственного регулирования безопасности и другими заинтересованными федеральными органами исполнительной власти.

4.1.2-С2. Для выполнения различных функций от имени государства в НП-053-04 указаны несколько федеральных органов исполнительной власти. Это органы государственного управления использованием атомной энергии, органы государственного регулирования безопасности, федеральные органы исполнительной власти в области транспорта. В положениях об этих федеральных органах исполнительной власти, утвержденных постановлениями Правительства Российской Федерации, указано на выполнение ими определенных функций компетентного органа. Постановлением Правительства Российской Федерации от 19.03.2001 г. № 204 утверждено Положение о Государственном компетентном органе (ГКО) по ядерной и радиационной безопасности при перевозках ядерных материалов, радиоактивных веществ и изделий из них, а также определено, что функции ГКО выполняет Минатом России (в настоящее время - Росатом). В этом положении приведен перечень функций ГКО.

4.1.2-С3. Заявки на выдачу сертификатов-разрешений должны включать всю необходимую информацию, на основании которой ГКО и другие федеральные органы исполнительной власти (согласующие сертификат) могут убедиться, что конструкция упаковки и условия перевозок соответствует требованиям НП-053-04. Практически вся требуемая информация обычно входит в состав конструкторской документации. В то же время некоторым вопросам, как показывает опыт рассмотрения конструкторской документации на упаковочные комплекты и опыт подготовки сертификатов-разрешений, при разработке упаковочных комплектов, уделяется недостаточное внимание.

4.1.2-С4. При разработке упаковочных комплектов и в соответствующей документации недостаточно рассматриваются и оцениваются данные о свойствах и параметрах радиоактивного содержимого, для которого разрабатывается упаковочный комплект. Практически не приводится информации об источниках получения этих данных и степени их надежности (отчеты об исследованиях и испытаниях). В то же время радиоактивное содержимое является неотъемлемой частью конструкции упаковки и в значительной мере определяет ее безопасность. Без подробной информации о свойствах и параметрах радиоактивного содержимого и надежности этих данных не может быть уверенности в безопасности конструкции упаковки.

4.1.2-С5. При разработке конструкции и в заявке на получение сертификата-разрешения необходимо иметь пояснительную записку, которая помогает последовательно и всесторонне оценивать соответствие конструкций именно требованиям НП-053-04. В такой записке должен быть приведен полный перечень требований к конструкции в соответствии с НП-053-04 и по каждому пункту кратко описаны способы доказательства и основные результаты, а также дана ссылка на более детальные документы, прилагаемые к заявке.

4.1.2-С6. В настоящее время при разработке упаковочных комплектов недостаточно внимания уделяется разработке программ обеспечения качества в ходе изготовления и эксплуатации упаковки. В то же время без таких программ не может быть уверенности, что изготовленные и эксплуатируемые упаковки соответствуют требованиям НП-053-04.

Принятая при разработке упаковочных комплектов система указания контрольных операций, проверок и т.д. на чертежах не дает возможности всесторонней и системной оценки степени надежности обеспечения качества. В частности, при этом не выделяются вопросы по степени их важности для безопасности. В материалах МАГАТЭ и ИСО приводятся детальные рекомендации по разработке системы обеспечения качества для упаковок и соответствующего специального документа для каждой конструкции упаковки.

4.1.2-С7. Полный перечень нормативно-технической документации, требованиям которой должна соответствовать конструкция, позволяет всесторонне оценивать назначение конструкции и ее элементов, что исключит ненужные вопросы и т.д.

4.1.2-С8. Другие рекомендации по подготовке заявок на получение сертификатов-разрешений различных типов изложены ниже.

4.1.2-С9. Конструкция РМ особого вида должна получать одностороннее утверждение компетентного органа до перевозки, в то время как конструкция для материалов с низкой способностью к рассеянию требует многостороннего утверждения. Пункт 803 Правил МАГАТЭ-96 определяет минимальный объем информации, который должен быть включен в заявку на утверждение (п. 803.1 TS-G-1.1). Аналогичные требования должны быть включены в российские нормативные документы, определяющие порядок выдачи сертификатов-разрешений. См. также соответствующие справки ниже в отношении требований к заявкам на получение сертификатов-разрешений (сертификатов об утверждении согласно Правилам МАГАТЭ).

4.1.2-С10. Утверждение упаковок, сконструированных для перевозки неделящегося и делящегося освобожденного гексафторида урана в количествах, превышающих 0,1 кг, является новым требованием, введенным в издание Правил МАГАТЭ-96 и в НП-053-04. Поскольку в это издание Правил введены специальные требования к конструкции и испытаниям, стало необходимым потребовать сертификацию. Так, была включена новая категория для идентификации упаковок, а сертификация конструкции упаковок, требующих многостороннего утверждения, согласно Правилам МАГАТЭ-96, потребуется на три года раньше, чем будет сертификация односторонне утверждаемых конструкций упаковок. Этот шаг был предпринят для того, чтобы гарантировать, что те конструкции, которые не удовлетворяют всем требованиям, раньше вовлекаются в процесс сертификации (п. 805.1 TS-G-1.1).

4.1.2-С11. Информация, представленная заявителем согласно пп. 810.а) и b) Правил МАГАТЭ-96, позволяет компетентному органу оценивать последствия отсутствия соответствия конструкции типа В(М) требованиям к типу B(U), а также определять, достаточны ли предложенные дополнительные меры контроля для обеспечения сравнимого уровня безопасности. Дополнительные меры имеют целью скомпенсировать отсутствие тех мер безопасности, которые не могут быть внедрены в конструкцию. Через механизм многостороннего утверждения конструкция упаковки типа В(М) независимо оценивается компетентными органами всех стран, через которые или в которые такие упаковки транспортируются (п. 810.1 TS-G-1.1).

4.1.2-С12. Особое внимание следует уделять констатации того, какие требования к упаковкам типа B(U) из пп. 637, 653, 654 и 657 - 664 Правил МАГАТЭ-96 не удовлетворяются в конструкции упаковки. Предложенные дополнительные меры эксплуатационного контроля или ограничения (т.е. иные, чем те, которые уже требуются согласно Правилам), применяемые для компенсации отсутствия соответствия вышеупомянутым требованиям, должны быть полностью определены, описаны и обоснованы. Максимальные и минимальные условия окружающей среды по температуре и инсоляции, ожидаемые в ходе перевозки, должны быть определены и обоснованы с учетом регионов или стран использования и соответствующих метеорологических данных. См. также пп. 665.1 и 665.2 TS-G-1.1 (справки 2.10.1-С2 и 2.10.1-С3 настоящего Руководства) (п. 810.2 TS-G-1.1).

4.1.2-С13. Если из упаковок типа В(М) требуется периодический сброс давления, то компетентному органу следует направлять полное описание процедур и директив для согласования. Дальнейшие рекомендации можно найти в пп. 666.1 - 666.6 TS-G-1.1 (справки 2.10.2-С1 - 2.10.2-С6 настоящего Руководства) (п. 810.3 TS-G-1.1).

4.1.2-С14. Для всех конструкций упаковок для делящихся материалов (IF, AF, B(U)F, B(M)F и CF) многостороннее утверждение требуется главным образом из-за природы опасности возникновения критичности и вследствие важности поддержания подкритичности на всех этапах перевозки. Кроме того, регулирующие положения к конструкции упаковки для делящихся материалов оставляют полную свободу относительно методов, обычно расчетных, с помощью которых демонстрируется соответствие этим требованиям. Поэтому необходимо, чтобы компетентный орган независимо оценивал и утверждал все конструкции упаковок для делящихся материалов (п. 812.1 TS-G-1.1).

4.1.2-С15. Требуется, чтобы конструкция упаковки для делящихся материалов удовлетворяла требованиям как в отношении радиоактивных свойств, так и свойств деления содержимого упаковки. В отношении радиоактивных свойств упаковка классифицируется согласно определению упаковки в определении 36 НП-053-04 (п. 230 Правил МАГАТЭ-96). Если это применимо, требуется утверждение конструкции упаковки, основанное на свойствах радиоактивности, а не делимости содержимого упаковок. В дополнение к такому утверждению требуется утверждение конструкции в отношении свойств деления содержимого упаковок. Освобождения в отношении требований к утверждению конструкции упаковок для делящихся материалов см. в п. 2.12.2 НП-053-04 (п. 672 Правил МАГАТЭ-96) (п. 812.2 TS-G-1.1).

4.1.2-С16. Требуется, чтобы информация, представляемая компетентному органу с заявкой на утверждение, детализировала демонстрацию соответствия каждому требованию пп. 2.12.1 и 2.12.3 - 2.12.12 НП-053-04 (пп. 671 и 673 - 682 Правил МАГАТЭ-96). В частности, информация должна включать пункты, особо выделенные в сертификате-разрешении компетентных органов. Приемлемо включение необходимой информации об экспериментах, расчетах или обоснованных аргументах, используемых для демонстрации подкритичности отдельной упаковки или партии упаковок. Следует направлять информацию, достаточную для того, чтобы компетентный орган мог проверять соответствие упаковки требованиям Правил (п. 813.1 TS-G-1.1).

4.1.2-С17. Если требуется утверждение перевозки (в НП-053-04 утверждение требуется всегда, кроме перевозок освобожденных упаковок и упаковок типа ПУ-1), то такое утверждение должно охватывать весь процесс перемещения груза от исходного пункта до пункта назначения. Если груз пересекает национальную границу, то утверждение перевозки должно быть многосторонним, т.е. перевозка должна быть согласована компетентным органом страны, из которой груз вывозится, и компетентными органами стран, через которые или в которые груз перемещается. Цель требования многостороннего утверждения состоит в том, чтобы давать возможность заинтересованным компетентным органам определять необходимость особого контроля в процессе перевозки (п. 820.1 TS-G-1.1).

4.1.2-С18. При применении п. 820 Правил МАГАТЭ-96 каждое требование следует применять отдельно. Например, груз упаковок типа В(М) со сбросом давления, содержащих делящиеся материалы, может потребовать утверждения в соответствии с пп. 820.а) и 820.С) Правил МАГАТЭ-96 (п. 820.2 TS-G-1.1).

4.1.2-С19. Необходимость применения п. 820 Правил МАГАТЭ-96 определяется реальным содержимым упаковки, подлежащей перевозке. Например, если упаковочный комплект типа В(М), для которого сертификат-разрешение об утверждении конструкции дает допустимое содержание Со-60 в пределах 1600 ТБк, используется для перевозки всего 400 ТБк Со-60, утверждения перевозки не требуется, поскольку 400 ТБк меньше, чем 1000 ТБк (п. 820.3 TS-G-1.1).

4.1.2-С20. Согласно пп. 802.а) (iv) - (vi) Правил МАГАТЭ-96, утверждение конструкции требуется для определенных конструкций упаковок. Некоторые из этих упаковок могут перевозиться без дополнительного утверждения перевозки, в то время как для других такое утверждение требуется (см. п. 820). В отдельных случаях дополнительное утверждение перевозки необходимо потому, что нужен эксплуатационный или иной контроль, который может зависеть от реального содержимого упаковки. В тех ситуациях, когда необходимость контроля в процессе перевозки может быть определена на стадии рассмотрения и утверждения конструкции, не надо рассматривать единичные перевозки. Утверждение конструкции упаковки и перевозки может быть объединено в одном документе об утверждении (п. 821.1 TS-G-1.1).

4.1.2-С21. В Правилах делается концептуальное различие между утверждениями конструкции и перевозок. Утверждение перевозок может быть включено в соответствующий сертификат-разрешение об утверждения конструкции, и, если это делается, то следует позаботиться о четком определении двойственной природы сертификата-разрешения и применять правильные коды типов. О коде типов см. пункт 828 Правил МАГАТЭ-96 (п. 4.2.3 НП-053-04 и справки 4.2.3-С1, 4.2.3-С2 настоящего Руководства) (п. 821.2 TS-G-1.1).

4.1.2-С22. Хотя утверждение перевозки в специальных условиях потребует рассмотрения как перевозки, так и конструкции упаковки, это утверждение оформляется выдачей сертификата-разрешения на перевозку в специальных условиях. Дальнейшее руководство можно найти в пп. 312.1 - 312.4 TS-G-1.1 (см. справку 1.2.7-С3 настоящего Руководства) (п. 824.1 TS-G-1.1).

4.1.2-С23. Необходимый уровень безопасности при перевозках в специальных условиях обычно достигается введением эксплуатационного контроля для компенсации отступлений от требований, предъявляемых к упаковке или процедурам перевозки. Отдельные методы эксплуатационного контроля, которые могут эффективно использоваться, приведены ниже:

(a) Исключительное использование перевозочного средства (см. п. 221 Правил МАГАТЭ-96).

(b) Сопровождение перевозки. Сопровождающим обычно является специалист по радиационной защите, имеющий приборы радиационного мониторинга и осведомленный об аварийных процедурах, позволяющих ему в случае аварии или иного нештатного события быстро определять наличие угрозы радиационного облучения или загрязнения и оказывать соответствующую консультацию гражданским властям. При автодорожной перевозке персоналу сопровождения, по мере возможности, следует перемещаться в отдельном перевозочном средстве, чтобы не оказаться недееспособным в результате той же самой аварии. Сопровождающий персонал также должен иметь лопаты, веревки и знаки для обозначения границ аварийной зоны, а также огнетушителем для тушения небольших возгораний и средствами связи. Кроме специалиста по радиационной защите, в состав сопровождения могут включаться полицейские и пожарные.

(c) Маршрут перевозки можно планировать и регулировать с целью выбора наименее опасных дорог и (по возможности), избежания густонаселенных районов и возможных опасностей (крутые уклоны и железнодорожные переезды).

(d) Временной график перевозки можно планировать и регулировать для избежания периодов интенсивного движения, таких как часы пик и конец недели.

(e) По возможности перевозки следует делать прямыми, т.е. без остановок и перегрузки в пути.

(f) Скорость перевозочных средств может быть ограничена, в частности, если ударная прочность упаковки низка и если пониженная скорость транспортного средства не вызовет дополнительных опасностей, таких как столкновения с перевозочными средствами, движущимися быстрее.

(g) Следует уделять внимание заблаговременному оповещению аварийных служб (полиции и пожарных).

(h) Следует иметь аварийные процедуры (специально разработанные или постоянно действующие) на случай попадания перевозимого груза в аварию.

(i) По мере необходимости следует использовать вспомогательное оборудование такое как система крепления упаковки к перевозочному средству или системы амортизаторов и иные защитные устройства или конструкции в качестве компенсирующих мер безопасности (п. 825.1 TS-G-1.1).

4.1.2-С24. Рекомендации по содержанию сертификатов-разрешений различных типов, их валидации и ведению их реестра представлены ниже.

4.1.2-С25. Цель подробного описания содержания сертификата-разрешения двоякая. Оно помогает компетентному органу в разработке его сертификатов-разрешений и облегчает их проверку, поскольку содержащаяся в них информация стандартизована (п. 830.1 TS-G-1.1).

4.1.2-С26. В Правилах предписано, какая основная информация должна содержаться в сертификатах-разрешениях и в системе опознавательных знаков компетентного органа. Компетентным органам настоятельно рекомендуется следовать этим предписаниям как можно точнее для достижения международного единообразия сертификации. Наряду со ссылкой на необходимые национальные и международные правила, в каждом сертификате-разрешении следует ссылаться на соответствующее издание Правил, поскольку они являются международно-признанными и известными нормами. Международные опознавательные коды регистрации транспортных средств (VRI), используемые в опознавательном знаке компетентного органа, даны в таблице справки 4.2.2-С3 настоящего Руководства (п. 830.2 TS-G-1.1).

4.1.2-С27. Как обсуждалось в п. 418.1 TS-G-1.1 (см. справку 1.3.3.6-С2 настоящего Руководства), при подготовке сертификата-разрешения следует принимать во внимание разрешенное количество, тип и вид содержимого каждой упаковки из-за возможного влияния этих параметров на безопасность по критичности. В сертификате-разрешении следует определять необходимые специальные инспекции или испытания содержимого для подтверждения его характеристик до перевозки. Это имеет особое значение для любых перемещаемых поглотителей нейтронов или иных устройств управления критичностью, которые будут загружены в упаковку перед отправкой (см. пп. 502.4 и 502.5 TS-G-1.1 (справка 2.12.7.6-С2 настоящего Руководства). По применимости в сертификате-разрешении следует определять или давать в виде ссылки критерий, которому должны удовлетворять результаты измерения (п. 831.1 TS-G-1.1).

4.1.2-С28. Чтобы соответствовать требованиям п. 502.d) Правил МАГАТЭ-96, следует разрабатывать и сопровождать детальные процедуры, гарантирующие путем измерения давления и температур в течение длительного периода достижения стабильного, стационарного состояния. При выполнении любого испытания следует гарантировать, что выбранный метод обеспечивает необходимую чувствительность и не приводит к нарушению целостности упаковки. Факт несоответствия с требованиями к утвержденной конструкции следует полностью документировать и информировать о нем компетентные органы, утвердившие конструкцию (п. 502.5 TS-G-1.1).

4.1.2-С29. В сертификате-разрешении для специальных условий следует указывать любые специальные условия размещения груза, которым необходимо следовать или которые не следует применять (п. 831.2 TS-G-1.1).

4.1.2-С30. В НП-053-04 упаковки, содержащие делящиеся материалы, исключены из сферы действия требований пп. 2.12.7.5-2.12.12 (п. 673 - 682 Правил МАГАТЭ-96), если соблюдены определенные требования к упаковке и загрузке (см. п. 2.12.2.В) НП-053-04 или 672.а) Правил МАГАТЭ-96). Если упаковки в грузе содержат делящиеся материалы, освобожденные на основе пределов для упаковки, следует позаботиться об обеспечении соблюдения пределов для груза. Это будет означать, что грузоотправитель должен быть хорошо осведомлен о верхнем пределе количества делящихся материалов в каждой упаковке или предполагать, что в каждой упаковке содержится максимально допустимое количество (см. п. 672.а) Правил МАГАТЭ-96) (п. 832.2 TS-G-1.1).

4.1.2-С31. Сертификат об утверждении (сертификат-разрешение) компетентного органа страны происхождения обычно первый, который должен быть выпущен в серии сертификатов многостороннего утверждения. Компетентные органы, иные, чем страны происхождения, имеют выбор: либо выполнять отдельную оценку и экспертизу безопасности, либо использовать оценку, уже выполненную компетентным органом страны происхождения, ограничивая тем самым границы и степень собственной оценки (п. 834.1 TS-G-1.1).

4.1.2-С32. Последующие сертификаты об утверждении (сертификаты-разрешения) могут принимать одну из двух форм. Во-первых, компетентный орган последующей страны может подтверждать первоначальный сертификат, т.е. согласовывать и подтверждать первоначальный сертификат, включая определенный в этом сертификате контроль. Это многостороннее утверждение путем подтверждения первоначального сертификата. Утверждение путем подтверждения не потребует каких-либо дополнительных опознавательных знаков компетентных органов как для идентификации сертификата (сертификата-разрешения), так и для маркировки упаковок. Во-вторых, компетентный орган может выпускать сертификат об утверждении (сертификат-разрешение), связанный с первоначальным сертификатом, но отдельный от него, причем этот последующий сертификат (сертификат-разрешение) будет иметь опознавательный знак, отличный от первоначального. В этом случае упаковки, используемые в рамках такого многостороннего утверждения, должны быть помечены опознавательными знаками как первоначального, так и последующего сертификатов об утверждении (сертификатов-разрешений) (см. п. 829.Ь) Правил МАГАТЭ-96) (п. 834.2 TS-G-1.1).

4.1.2-С33. Компетентному органу следует контролировать специальные аспекты, связанные с конструкцией, изготовлением и использованием упаковочных комплектов в рамках программы обеспечения соблюдения Правил (см. п. 311 Правил МАГАТЭ-96). Для проверки правильности применения серийные номера всех упаковочных комплектов, изготовленных в соответствии с конструкцией, утвержденной компетентным органом, требуется сделать доступными для этого органа. Компетентному органу следует вести реестр серийных номеров (п. 819.1 TS-G-1.1).

4.1.2-С34. Упаковочным комплектам, изготовленным в соответствии с конструкцией, утвержденной компетентным органом для продолжения использования в рамках положений переходного периода (пп. 816 и 817 Правил МАГАТЭ-96), также следует присваивать серийные номера. Серийный номер и знание этого серийного номера компетентным органом важны, поскольку номера обеспечивают способ определения того, какая конкретная упаковка является объектом положений "грандфазеринга" ("переходного периода") (п. 819.2 TS-G-1.1).

4.1.2-С35. Серийные номера упаковочных комплектов должны однозначно определять каждый изготовленный упаковочный комплект. Соответствующий компетентный орган должен быть информирован об этом серийном номере. Термин "соответствующий" имеет широкую интерпретацию и может относиться к какой-либо из следующих стран:

- страна, где конструкция упаковки была первоначально разработана;

- страна, где упаковочный комплект был изготовлен;

- страна или страны, где упаковка используется.

В случае, если упаковочные комплекты, изготовлены в соответствии с конструкцией упаковки, утвержденной для продолжения использования согласно п. 4.3.3 НП-053-04 (пп. 816 и 817 Правил МАГАТЭ-96), всем компетентным органам, вовлеченным в процесс многостороннего утверждения, должна направляться информация о серийных номерах упаковочных комплектов (п. 819.3 TS-G-1.1).

4.2. Типы и обозначения сертификатов (сертификатов-разрешений)

4.2.2-С1. Для обозначения сертификатов-разрешений используется латинский алфавит с целью унификации с международными требованиями и, с учетом, что Правила разработаны на основании Правил МАГАТЭ-96 и соответствуют им. Сертификат-разрешение о соответствии конструкции упаковки и РМ данным НП-053-04 подтверждает их соответствие также Правилам МАГАТЭ издания 1996 г. Это не распространяется на сертификаты-разрешения на перевозку РМ, в том числе на специальных условиях.

4.2.2-С2. Применяя и интерпретируя коды типа, необходимо учитывать, что код основан на использовании различных символов, предназначенных для быстрого предоставления информации о типе рассматриваемой упаковки или перевозки. Символы предоставляют информацию о характеристиках конструкции упаковки (например, тип B(U), тип В(М) или тип С), либо о возможном присутствии делящихся материалов в упаковке, либо о других конкретных аспектах сертификата об утверждении (сертификата-разрешения) (например, для специальных условий, для перевозки, для содержимого в виде РМ особого вида, РМ с низкой способностью к рассеянию, или неделящегося либо делящегося освобожденного гексафторида урана). Конкретно появление в коде, например, B(U)F, не означает обязательного наличия делящихся материалов в данной упаковке, а лишь то, что они там могут присутствовать (п. 828.1 TS-G-1.1).

4.2.2-С3. Код регистрации транспортных средств различных стран представлен в цитируемой ниже таблице (см. табл. IV TS-G-1.1).

Таблица IV

Список кодов VRI по странам

^а При отсутствии кода VRI приведен код ISO.

^b Камбоджа ранее была известна как Демократическая Кампучия.

^c В английском издании Справочного материала ошибочно указан код для Российской Федерации "RU", который является кодом для Российской Федерации по ISO. Код "RU" использовался в опознавательных знаках компетентного органа Российской Федерации. Его можно найти в настоящее время в действующих сертификатах-разрешениях (Прим. редактора русского перевода).

4.2.3-С1. Важно, чтобы предпочтительно по опознавательному знаку было легко определять, на основе какого издания Правил было выдано первоначальное утверждение конструкции упаковки. Это может быть достигнуто добавлением символа "-96" в код типа.

Пример.

Издание Правил                        Опознавательный знак конструкции упаковки

        1967                                            А/132/В

        1973                                            А/132/B(U) или А/132/В(М)

        1985                                            А/132/B(U)-85 или А/132/В(М)-85

        1996                                            A/132/B(U)-96 или А/132/В(М)-96 (п. 828.2 TS-G-1.1).

4.2.3-С2. Эта технология добавления символа может продолжать использоваться, если последующие издания Правил будут поддерживать существующие коды типов упаковок (п. 828.3 TS-G-1.1).

4.2.5-С1. Первоначальная выдача сертификата (сертификата-разрешения) может обозначаться как Rev.О или без такого обозначения.

4.2.6-С1. При выпуске дополнения к сертификату-разрешению обязательно указывается обозначение основного сертификата-разрешения.

4.2.6-С2. Срок действия дополнения не может превышать срок действия основного сертификата-разрешения.

4.2.7-С1. Срок 5 лет - это максимальный срок для наиболее надежных, рассчитанных наиболее консервативными методами упаковок и наименее потенциально опасных перевозок. Для новых конструкций обычно должен устанавливаться меньший срок действия сертификатов-разрешений, который, по мере накопления опыта, может быть увеличен до 5 лет при пересмотре. Для РМ особого вида срок действия сертификатов-разрешений обычно сразу устанавливается на 5 лет.

4.3. Порядок использования ранее разработанных или изготовленных радиоактивных материалов особого вида и упаковочных комплектов

4.3-С1. Если технические требования НП-053-04 в отношении РМ, упаковок, испытаний упаковок и условий перевозок практически полностью совпадают с соответствующими положениями Правил МАГАТЭ издания 1996 г. и правилами международных транспортных организаций, то положения данного раздела НП-053-04 имеют некоторые отличия в отношении условий дальнейшего использования упаковок, сконструированных и (или) изготовленных ранее, и (или) планируемых для конструирования и изготовления в ближайшем будущем по требованиям ранее действовавших правил.

4.3-С2. С учетом того, что НП-053-04 будут пользоваться не только для внутренних перевозок в стране, но и для международных перевозок, в данном разделе представлены положения, взятые из Справочного материала МАГАТЭ (TS-G-1.1), и положения, поясняющие отличающиеся требования данного раздела НП-053-04 от Правил МАГАТЭ-96.

4.3-С3. Целесообразность представления в настоящем Руководстве отличающихся положений определяется тем, что основной подход к использованию старых РМ и упаковок в НП-053-04 и в правилах МАГАТЭ-96 совпадает. Этот подход заключается в том, что с выходом НП-053-04 радиоактивные материалы и упаковки, сконструированные и изготовленные по старым требованиям, могут продолжать использоваться определенное, достаточно продолжительное время, при выполнении более или менее серьезных дополнительных условий. В любом случае в течение определенного времени все старые РМ и упаковки должны пройти соответствующие процедуры дополнительной оценки безопасности.

4.3.1-С1. Пункт 4.3.1 НП-053-04 (п. 818 Правил МАГАТЭ-96) устанавливает переходные положения для РМ особого вида, конструкция которого была предметом утверждения (сертификата-разрешения) ГКО. Важно подчеркнуть необходимость проведения мероприятий по программам обеспечения качества согласно НП-053-04 для обеспечения гарантий, что РМ особого вида будет оставаться в использовании, только если он продолжает отвечать начальной конструкции или регулирующим требованиям. Это может быть достигнуто наилучшим образом обеспечением того, что самые последние меры по обеспечению качества принимаются к деятельности после изготовления материала (обслуживание, обращение, модификация и использование такого РМ особого вида). Область переходных положений НП-053-04 распространяется только на требования для некоторых РМ особого вида. Во всех других аспектах, например, в отношении общих положений, требований и контроля по перевозке, включая пределы для груза и перевозочного средства, утверждения (сертификации) и административных требований, применяются положения Правил.

4.3.2-С1. Упаковки, не требующие утверждения конструкции компетентным органом, основанные на старых Правилах МАГАТЭ также могут продолжать оставаться в эксплуатации в России при условии принятия в отношении них программ обеспечения качества и соблюдения пределов активности согласно НП-053-04. Для международных перевозок применяются Правила МАГАТЭ-96. В этом случае для продолжения эксплуатации таких упаковок требовалась либо проверка их конструкции на соответствие требованиям Правил МАГАТЭ издания 1985 г., либо эти перевозки должны были проверяться и утверждаться компетентным органом на специальных условиях, хотя это не было в явном виде указано в Правилах МАГАТЭ (п. 815.1 TS-G-1.1).

4.3.2-С2. В отношении международных перевозок п. 4.3.2 был введен в НП-053-04 (п. 815 Правил МАГАТЭ-96) для разрешения продолжать эксплуатацию таких существующих упаковочных комплектов в определенный ограниченный период времени после публикации, в течение которого их конструкция могла быть проверена и (при необходимости) модернизирована для обеспечения полного соответствия требованиям НП-053-04 (Правилам МАГАТЭ-96). В тех случаях, когда такие проверки и (или) модификации оказывались непрактичными, переходный период обеспечивал время для вывода из эксплуатации старых упаковок и введения в эксплуатацию новых, конструкция которых удовлетворяет требованиям Правил МАГАТЭ 1996 г. издания. Упаковки, подготовленные в соответствии с Правилами МАГАТЭ 1985 г. и издания, исправленного в 1990 г. в некоторых случаях находятся на хранении в течение многих лет перед дальнейшей перевозкой. Это, в частности, может касаться промышленных упаковок, содержащих радиоактивные отходы и ожидающих перевозки в промежуточное или конечное хранилище. Пункт 815 Правил МАГАТЭ-96 позволяет перевозить такие упаковки, подготовленные в течение определенного периода времени и содержавшиеся в надлежащих условиях, в последующее время на основе соответствия требованиям Правил МАГАТЭ издания 1985 г. (п. 815.2 TS-G-1.1).

4.3.2-С3. Пункт 815 Правил МАГАТЭ-96 придает особое значение требованию о применении мер обеспечения качества, соответствующих Правилам МАГАТЭ издания 1996 г. для обеспечения сохранения в эксплуатации только упаковок, продолжающих соответствовать первоначальному назначению конструкции или нормативным требованиям. Это может быть наилучшим образом достигнуто путем принятия современных мер обеспечения качества на этапах эксплуатации упаковок после их изготовления, таких как техническое обслуживание, текущий ремонт, модернизация и использование таких упаковок (п. 815.3 TS-G-1.1).

4.3.2-С4. Ссылка в п. 815 Правил МАГАТЭ-96 на раздел IV этих Правил включена для того, чтобы обеспечивать использование самых современных радиологических данных (отражаемых параметрами A₁ и А₂) для определения содержимого упаковки и других связанных пределов. Область действия мер переходного характера в Правилах МАГАТЭ распространяется только на требования к определенным упаковочным комплектам и упаковкам. Во всех других аспектах, например в отношении общих положений, требований и контроля перевозки, включая пределы для груза и транспортного средства, а также утверждения и административных требований, применяются положения Правил МАГАТЭ издания 1996 г. (п. 815.4 TS-G-1.1).

4.3.2-С5. Любые изменения первоначальной конструкции упаковки (увеличение активности содержимого, добавление РМ других типов,) могущие, как это определяется владельцем упаковки при консультации с ее конструктором, значительно и отрицательно повлиять на безопасность, требуют повторной оценки конструкции. Сюда входят такие параметры, как увеличение массы содержимого, изменения конструкции крышки, изменение ограничителей удара, изменение тепловой защиты и радиационной защиты, а также изменение формы содержимого (п. 815.5 TS-G-1.1).

4.3.2-С6. В отличие от Правил МАГАТЭ-96 в НП-053-04 не установлены крайние сроки использования упаковок, сконструированных до введения в действие НП-053-04. В общем случае полагается, что такие упаковки могут использоваться в России до окончания срока их службы. Для международных перевозок такие упаковки должны проходить многостороннее утверждение согласно Правилам МАГАТЭ.

4.3.3-С1. После принятия Правил МАГАТЭ издания 1985 г. упаковки, требующие утверждения компетентного органа (упаковки типа В, типа B(U), типа В(М) и конструкции упаковок для делящихся материалов) и разработанные на основе Правил МАГАТЭ издания 1967 г., 1973 г. и издания 1973 г. (исправленного), были разрешены к продолжению использования при условии введения определенных ограничений на изготовление новых упаковок, дополнительных требований к маркировке таких упаковок серийными номерами и многостороннего утверждения всех таких конструкций. Это положение, известное как "грандфазеринг" ("переходный период"), вновь введено в издание Правил МАГАТЭ 1985 г. для облегчения перехода к этим Правилам. Это позволило продолжать использование упаковок до окончания конструктивного срока их эксплуатации при условии правильного содержания и использования в целях конструкции, а также обеспечило период времени после публикации, в течение которого конструкция упаковок должна быть проверена и (при необходимости) модернизирована для обеспечения полного соответствия требованиям Правил МАГАТЭ 1985 г. издания. В тех случаях, когда такая проверка и (или) модификация оказывалась невозможной, переходный период обеспечивал время для вывода из эксплуатации старых упаковок и введения в эксплуатацию новых, конструкция которых удовлетворяла требованиям Правил МАГАТЭ 1985 г. издания (п. 816.1 TS-G-1.1). Аналогичный подход принят и в НП-053-04.

4.3.3-С2. Ссылки на п. 1.2.6 и разделы 2 и 5 (аналогично в п. 816 Правил МАГАТЭ-96 ссылка на раздел IV и п. 680 Правил МАГАТЭ издания 1996 г.) включены, чтобы для определения содержимого упаковки и других связанных ограничений использовались самые последние радиологические данные (отражаемые параметрами A₁ и А₂) и требования к делящимся материалам, перевозимым по воздуху. Область действия положений переходного периода в Правилах распространяется только на требования к определенным упаковочным комплектам и упаковкам. Во всех других аспектах, например в отношении общих положений, требований и указаний по перевозкам, включая пределы для груза и транспортного средства, а также утверждения и административных требований, применяются положения НП-053-04 (или Правил МАГАТЭ-96) (п. 816.2 TS-G-1.1).

4.3.3-С3. В ходе разработки Правил МАГАТЭ-96 было определено, что нет необходимости в немедленном переходе на эти Правила после их принятия, но оправданы изменения, направленные на повышение безопасности перевозок в долговременном плане. Поэтому было решено допускать продолжение эксплуатации определенных упаковок, сконструированных и утвержденных в соответствии с ранее действовавшими правилами (например, Правила МАГАТЭ издания 1973 г.). Продолжение эксплуатации существующих упаковочных комплектов с утвержденной конструкцией на основе Правил издания 1967 г., необходимым и оправданным в Правилах МАГАТЭ-96 признано не было (п. 816.3 TS-G-1.1). В НП-053-04 таких ограничений нет, но это чисто формальное положение, поскольку самые ранние российские правила (ПБТРВ-73) были выпущены как соответствующие Правилам МАГАТЭ-73. Поэтому в этом отношении также имеется соответствие Правилам МАГАТЭ-96.

4.3.3-С4. Условием продолжения использования упаковок, утвержденных на основе требований ПБТРВ-73 (Правил МАГАТЭ издания 1973 г. и издания 1973 г. (исправленного), начиная с момента ввода в действие НП-053-04 (Правил МАГАТЭ-96), для международных перевозок служит многостороннее утверждение с тем, чтобы давать возможность компетентному органу устанавливать рамки, в пределах которых продолжение использования может быть утверждено. При этом не разрешается начинать изготовление новых упаковочных комплектов такой конструкции. Длительность этого переходного периода была определена на основе оценки времени, необходимого для внедрения Правил МАГАТЭ издания 1996 г. в национальные и международные правила (п. 816.4 TS-G-1.1).

4.3.3-С5. Маркировка с серийным номером требуется потому, что действия по обеспечению качества при эксплуатации и обслуживании ориентированы на каждый конкретный упаковочный комплект и соответствующую необходимость выполнять и проверять эти действия для каждого конкретного упаковочного комплекта. Серийный номер также необходим для деятельности компетентного органа по обеспечению соблюдения Правил и для применения пп. 4.3.2-4.3.3 НП-053-04 (пп. 815-817 Правил МАГАТЭ-96) (п. 538.2 TS-G-1.1).

4.3.3-С6. В соответствии с Правилами любые изменения первоначальной конструкции упаковки (увеличение активности содержимого или добавление РМ других типов), которые, по мнению компетентного органа, могли бы приводить к значительному и отрицательному влиянию на безопасность, требуют повторной оценки конструкции. Сюда входят такие параметры, как увеличение массы содержимого, изменение запорных устройств, изменение ограничителей удара, изменение тепловой защиты и защиты от излучения, а также изменение вида содержимого (п. 816.6 TS-G-1.1).

4.3.3-С7. При применении этого пункта (см. также п. 816 Правил МАГАТЭ-96) первоначальный опознавательный знак и код типа конструкции, присвоенный компетентным органом страны происхождения конструкции, должны оставаться как на упаковках, так и в сертификатах (сертификатах-разрешениях) об утверждении конструкции, несмотря на то, что эти упаковки становятся объектом многостороннего утверждения конструкции. Это значит, что упаковки, первоначально маркированные как тип B(U) или тип B(U)F, согласно ПБТРВ-73 или ОПБЗ-83 (или Правилам МАГАТЭ издания 1973 г.), не должны перемаркировываться ни на тип В(М) или тип B(M)F, ни на тип В(М)-96 или тип B(M)F-96 при применении к ним положений п. 816 Правил МАГАТЭ-96. Такая мера принята для того, чтобы подобные упаковки были ясно идентифицированы как относящиеся к условиям "грандфазеринга" ("переходного периода") (п. 816.7 TS-G-1.1).

4.3.3-С8. В ходе разработки Правил МАГАТЭ 1996 г. издания было определено, что нет необходимости в немедленном переходе на эти Правила после их принятия, но оправданы изменения, направленные на повышение безопасности перевозок в долговременном плане. Поэтому было также решено допускать продолжение эксплуатации определенных упаковок, сконструированных и утвержденных в соответствии с Правилами МАГАТЭ издания 1985 г. (п. 817.2 TS-G-1.1). Аналогичный подход, но без указания конкретных старых правил, принят в НП-053-04.

4.3.3-С9. При применении пунктов по использованию старых упаковок первоначальный опознавательный знак и код типа конструкции, первоначально присвоенные компетентным органом страны происхождения конструкции, согласно Правилам МАГАТЭ-96, должны оставаться как на упаковках, так и в сертификатах (сертификатах-разрешениях) об утверждении конструкции, несмотря на то, что эти упаковки после 31 декабря 2003 г. становятся объектом многостороннего утверждения. Это значит, что упаковки, первоначально маркированные как тип B(U)-85 или тип B(U)F-85 согласно Правилам МАГАТЭ издания 1985 г., не должны перемаркировываться ни на тип В(М)-85 или тип B(M)F-85, ни на тип В(М)-96 или тип B(M)F-96 при их использовании согласно положениям п. 817 Правил МАГАТЭ-96. Такая мера принята для того, чтобы подобные упаковки были отчетливо идентифицированы как являющиеся объектом "грандфазеринга" ("переходного периода") по положениям п. 817, будучи первоначально утвержденными по Правилам издания 1985 г. (п. 817.4 TS-G-1.1).

5. ТРЕБОВАНИЯ К ПЕРЕВОЗКЕ И ТРАНЗИТНОМУ ХРАНЕНИЮ

5.1. Общие положения

5.1.1-С1. Статья 45 Федерального закона "Об использовании атомной энергии" определяет, что перевозчик ядерных материалов и радиоактивных веществ должен иметь разрешение (лицензию), выданное соответствующим органом государственного регулирования безопасности, на право ведения работ в области использования атомной энергии (выдает Федеральная служба по экологическому, технологическому и атомному надзору).

Порядок получения лицензий перевозчиками для осуществления перевозок РМ определяется документами, утвержденными соответствующими постановлениями Правительства Российской Федерации.

5.1.2-С1. В международном сообщении перевозка РМ регулируется соответствующими разделами сводов правил перевозок опасных грузов на каждом из видов транспорта, в частности:

морской транспорт - Международный кодекс морской перевозки опасных грузов МК МПОГ (IMDG-Code), издаваемый на основании предписаний Конвенции о спасении человеческой жизни на море (Конвенции СОЛАС) Международной морской организацией;

воздушный транспорт - Технические инструкции о безопасной перевозке опасных грузов по воздуху, издаваемые Международной организацией гражданской авиации (ИКАО) (далее - Технические инструкции ИКАО);

автомобильный транспорт - Европейское соглашение о дорожной перевозке опасных грузов в международном сообщении (ADR), к которому приложены правила перевозок опасных грузов (ДОПОГ) (далее - Правила ДОПОГ). Документ принят и обновляется под эгидой Комитета по внутреннему транспорту Европейской экономической комиссии ООН;

железнодорожный транспорт - Правила перевозок опасных грузов - приложение 2 к Соглашению о международном железнодорожном грузовом сообщении. Разрабатываются под эгидой Организации сотрудничества железных дорог (ОСЖД);

внутренний водный транспорт - Европейское соглашение о перевозке опасных грузов по внутренним водным путям (ANDR) (далее - Европейское соглашение ANDR). Документ принят и обновляется под эгидой Комитета по внутреннему транспорту Европейской экономической комиссии ООН.

5.1.2-С2. В России указанные в п. 5.1.2-С1 настоящего Руководства правила и другие документы действуют в следующем виде:

- для морского транспорта - Положения МК МПОГ практически полностью включаются в Правила морской перевозки, издаваемые Министерством транспорта России, и распространяются на внутренние и международные перевозки российских судов;

- для воздушного транспорта - Технические инструкции ИКАО распространяются как на внутренние, так и на международные перевозки;

- для автомобильного транспорта - для внутренних перевозок действуют свои национальные правила перевозки опасных грузов автомобильным транспортом, а для международных перевозок по территории России - Правила ДОПОГ;

- для перевозок по внутренним водам (рекам и озерам) действует Европейское соглашение ANDR.

5.1.3-С1. Кроме ограничений, указанных в данном пункте, НП-053-04 не устанавливают ограничений по перевозке любого РМ любым видом транспорта при условии выполнения соответствующих требований НП-053-04.

5.1.4-С1. Общее положение по выбору транспортных средств (пассажирских, грузовых, специальных) определяется, кроме факторов производственного и экономического характера, степенью потенциальной опасности груза, которая выражается в величинах уровня излучения, ТИ упаковок и группы упаковок, а также их радиоактивного загрязнения.

5.1.4-С2. При предоставлении под перевозку РМ транспортных средств общего пользования необходима строгая регламентация операций радиационного контроля и дезактивации (при необходимости) транспортных средств после завершения перевозки с документированием результатов с целью абсолютного исключения возврата в общую эксплуатацию загрязненных транспортных средств.

Соответствующие положения должны быть отражены в программе радиационной защиты (см. термин 19 НП-053-04).

5.1.5-С1. Необходимость сопровождения груза РМ может быть установлена при выдаче соответствующих сертификатов-разрешений на перевозки.

5.1.5-С2. Требование сопровождения отправок РМ, перевозимых в специальных условиях, объективно оправдано тем, что необходимо считаться с возможными повышенными рисками по сравнению с перевозками на общих основаниях.

5.1.5-С3. В п. 5.1.5 НП-053-04 речь идет о специальном сопровождающем(их), выделяемом для обеспечения безопасности перевозки, а не в других целях (сдачи-приемки груза, обеспечения физической защиты и др.). Соответственно данное требование к персоналу не распространяется на персонал, выделяемый в других целях.

5.1.6-С1. Пункт содержит далеко не полный перечень мер, которые должны быть приняты при подготовке специалистов, сопровождающих грузы, и самими специалистами в пути следования. Грузоотправитель, выделяющий специалистов, должен разработать подробную служебную инструкцию для них, предусматривающую, кроме прочего:

- снабжение специалистов средствами индивидуальной защиты с учетом потребности в них личного состава подразделения охраны и персонала перевозчика;

- оснащение специалистов средствами устранения неисправностей специального оборудования транспортного средства, средствами тушения пожара, дезактивации и дегазации (по мере необходимости);

- предоставление специалистам средств мобильной связи;

- обучение специалистов мерам личной безопасности при нахождении на путях сообщения (в зависимости от особенностей вида транспорта).

5.1.8-С1. Цель этого требования состоит в том, чтобы предотвращать радиоактивное загрязнение других грузов. Требование данного пункта Правил не распространяется на транспортные пакеты, грузовые контейнеры, резервуары и контейнеры средней грузоподъемности для массовых грузов, если они не имеют радиоактивного загрязнения. См. справки 5.3.12-С1 - С4 и 5.3.13-С1 настоящего Руководства (п. 504.1 TS-G-1.1).

5.1.9-С1. Правила в целом не запрещают совместную на одном транспортном средстве перевозку упаковок с РМ и других грузов, в том числе опасных грузов. Ограничения накладываются не этими правилами, а правилами перевозок опасных грузов, действующих на различных видах транспорта.

5.1.9-С2. Требование настоящего пункта имеет значение для морского и речного транспорта. На железнодорожном транспорте совместная перевозка в одном вагоне радиационных грузов с другими опасными грузами запрещена (правилами перевозок опасных грузов по железным дорогам).

5.1.9-С3. См. также справки 1.2.8-С1-С12 настоящего Руководства.

5.1.9-С4. Опасные грузы могут реагировать друг с другом, если есть возможность контакта. Это может произойти, например, в результате утечки коррозионного вещества или аварии, вызвавшей взрыв. Чтобы сводить к минимуму возможность нарушения целостности системы герметизации упаковок с РМ вследствие их взаимодействия с другими опасными грузами, во время перевозки и хранения они должны отделяться от других опасных грузов. Степень требуемого разделения обычно устанавливается каждым государством или признанными транспортными организациями, (Международной морской организацией (IMO), Международной организацией гражданской авиации (ИКАО) и др.) (п. 506.1 TS-G-1.1).

5.1.9-С5. Информация о конкретных требованиях к хранению, складированию и разделению содержится в регулирующих документах по перевозкам международных транспортных организаций и в положениях, сформулированных в нормативных документах отдельных государств. Поскольку эти требования и положения часто корректируются, следует обращаться к текущим изданиям, чтобы придерживаться самых последних требований (п. 506.2 TS-G-1.1).

5.1.9-С6. Грузоотправителю не запрещается, включать в партию груза на условиях исключительного использования другие грузы, предназначенные для того же грузополучателя при определенных условиях. Грузоотправитель несет первичную ответственность за обеспечение соблюдения Правил (п. 505.1 TS-G-1.1).

5.1.12-С1. Данный пункт Правил относится только к работам со специальными транспортными средствами и при перевозках на условиях исключительного использования или в специальных условиях, когда обычно имеется повышенная потенциальная опасность. При перевозках в "обычных" условиях загрузки-разгрузки осуществляются согласно правилам перевозок опасных грузов.

5.1.13-С1. Крепление упаковок внутри или на транспортном средстве необходимо по нескольким причинам. Из-за движения транспортного средства маленькие упаковки, если они не удерживаются в период транспортирования, могут быть сброшены или свалены и вследствие этого повреждены. Упаковки могут также упасть с транспортного средства в результате чего потеряны или повреждены. Тяжелые упаковки, если они не закреплены, могут перемещаться внутри или на транспортном средстве, вследствие этого транспортное средство может стать неустойчивым, и тем самым, вызвать аварию. Упаковки следует раскреплять для предотвращения их перемещения и гарантии, что мощность дозы излучения, направленного от транспортного средства на водителя или на экипаж, не увеличивается (п. 564.1 TS-G-1.1).

5.1.13-С2. В контексте Правил термин "размещение" ("укладка") означает расположение в пределах или на транспортном средстве упаковки, содержащей РМ, относительно другого груза (как радиоактивного, так и нерадиоактивного), а "крепление" означает использование (по необходимости) подстилки, башмаков, блоков или швартовочных тросов для закрепления упаковки и ограничения ее перемещения внутри или на транспортном средстве в "обычных" условиях перевозки. Если грузовой контейнер используется для облегчения транспортирования упакованного РМ или в качестве транспортного пакета, то следует предусматривать специальные меры по креплению упаковок внутри грузового контейнера. Чтобы предотвращать повреждение упаковок внутри грузового контейнера при его обслуживании или перемещении, следует предусматривать некие меры крепления, например веревки, накидные сети или разделение на отсеки (п. 564.2 TS-G-1.1).

5.1.13-С3. Другие рекомендации по креплению упаковок на транспортных средствах представлены в приложении II к настоящему Руководству.

5.1.14-С1. Некоторые упаковки типа B(U), типа В(М) и типа С с РМ могут выделять тепло. Это результат поглощения энергии излучения элементами упаковки в виде тепла, которое передается к поверхности упаковки и затем в окружающий воздух. В таких случаях обеспечение способности упаковки к рассеянию тепла предусматривается при конструировании упаковки, что обеспечивает безопасные и нормальные условия. Например, Со-60 производит приблизительно 15 Вт на 40 ТБк. Поскольку большая часть тепла поглощается в защите упаковки, общая тепловая нагрузка может быть порядка тысяч ватт. Проблема может возникать, если в одной партии груза есть несколько аналогичных упаковок. Следует также уделять внимание материалам, находящимся рядом с упаковками, чтобы убедиться, что в любом отсеке, содержащем упаковки, циркуляция воздуха не ограничена настолько, чтобы вызывать существенное повышение температуры окружающего воздуха в непосредственной близости от упаковок. Перевозчикам следует быть очень аккуратными, чтобы не снижать способность упаковок к рассеянию энергии вследствие покрытия упаковок или их штабелирования или тесного их размещения с другими грузами, что может играть роль тепловой изоляции. Если упаковки с РМ выделяют значительное количество тепла, то от грузоотправителя требуется обеспечивать перевозчика инструкцией относительно складирования упаковок (п. 565.1 TS-G-1.1).

5.1.14-С2. Исследования показали, что если интенсивность выделения тепла в упаковке мала (соответствует потоку тепла через поверхность не более 15 Вт/м²), то это тепло может быть рассеяно только за счет теплопроводности и температура не превысит 50 °С, даже если упаковка полностью окружена свободным насыпным грузом. Воздушные промежутки между упаковками обеспечивают достаточное рассеяние за счет конвекции воздуха (п. 565.2 TS-G-1.1).

5.1.15-С1. Часто грузоотправитель является заявителем на выдачу сертификата-разрешения и, естественно, имеет сертификат. Однако в других случаях заявитель и грузоотправитель - это разные лица, и тогда заявитель обязан предоставлять сертификат (копию) грузоотправителю, в том числе для выполнения требования данного пункта Правил.

5.1.15-С2. Грузоотправитель не обязан ждать подтверждения от ГКО о получении уведомлений.

5.1.18-С1. В настоящее время, кроме общих указаний о содержании программ радиационной защиты в НП-053-04 и в Правилах МАГАТЭ-96, специальных нормативных документов по этому вопросу не имеется. Однако МАГАТЭ разработало проект такого нормативного документа TS-G-1.5 и в ближайшее время он должен быть опубликован. Ниже приведены некоторые основные положения ПРЗ согласно руководству МАГАТЭ TS-G-1.1.

5.1.18-С2. Программа радиационной защиты при перевозке РМ имеет следующие цели:

- уделить надлежащее внимание мерам радиационной защиты при перевозке;

- гарантировать надлежащее применение системы радиационной защиты;

- повысить культуру безопасности при перевозке радиоактивных материалов;

- обеспечить практические меры для достижения этих целей.

В состав ПРЗ в требуемой степени следует включать следующие элементы (см. соответствующие пункты TS-G-1 и Правил МАГАТЭ-96):

(a) область действия программы (см. пп. 301.2 (или справку 5.1.18-С3 настоящего Руководства)-301.4 TS-G-1.1);

(b) роли и ответственность за выполнение программы (см. п. 301.5 TS-G-1.1 (п. 5.1.18-С4 настоящего Руководства));

(c) оценка доз (см. п. 305 Правил МАГАТЭ-96);

(d) оценка загрязнения поверхности (см. пп. 508, 513 и 514 Правил МАГАТЭ-96);

(e) дозовые пределы, ограничения и вопросы оптимизации (см. п. 302 Правил МАГАТЭ-96);

(f) разделяющие расстояния (см. пп. 306-307 Правил МАГАТЭ-96);

(g) аварийное реагирование (см. пп. 308-309 Правил МАГАТЭ-96 (п. 1.2.5 НП-053-04));

(h) обучение (см. п. 303 Правил МАГАТЭ-96);

(i) обеспечение качества (см. п. 310 Правил МАГАТЭ-96 (п. 1.2.6 НП-053-04)) (п. 301.1 TS-G-1.1).

5.1.18-С3. В область действия ПРЗ следует включать все аспекты перевозки, как они определены в п. 1.1.1 НП-053-04 (п. 106 Правил [11]). Однако признано, что в некоторых случаях отдельные аспекты ПРЗ могут охватываться программой на производственных площадках при отправлении и получении груза, а также в местах транзитного хранения. Поскольку масштаб и широта охвата мер, которые должны войти в ПРЗ, будет зависеть от величины и вероятности облучения, следует применять ступенчатый подход (п. 301.2 TS-G-1.1).

5.1.18-С4. Лучше всего разрабатывать ПРЗ совместными усилиями грузоотправителей, перевозчиков и грузополучателей, привлеченных к перевозке РМ. Грузоотправителям и грузополучателям обычно следует иметь соответствующие ПРЗ как часть установленных операций с оборудованием. Роль и ответственность различных групп и лиц, участвующих в выполнении ПРЗ, следует четко определять и описывать. Следует избегать взаимного наложения различных областей ответственности. В зависимости от величины и вероятности облучения общая ответственность за разработку и выполнение ПРЗ может быть возложена на санитарного врача или начальника службы радиационной безопасности, признанного путем сертификации соответствующими советами или обществами или иным путем (например, соответствующим компетентным органом) как "квалифицированный эксперт" ("эксперт", согласно русскому переводу BSS) (п. 301.5 TS-G-1.1).

5.2. Проверка груза перед перевозкой

5.2-С1. Испытания и проверки, проводимые перед отправкой упаковок с РМ, должны входить в общую эксплуатационную документацию и программу обеспечения качества упаковочных комплектов при эксплуатации. Положения, приведенные в пунктах 5.2.1 и 5.2.2 НП-053-04, указывают, что обязательно должно быть включено в такие документы.

5.2-С2. Перед первой отправкой необходимо получать полную информацию о защитных свойствах упаковки, т.е. наиболее детально проводить замеры уровней излучения не только через основную радиационную защиту корпуса и крышки упаковки, но и через все проходки и другие места ослабления защиты.

5.2.1-С1. Для обеспечения безопасной перевозки РМ, в НП-053-04 установлены общие требования к обеспечению качества, а в Правилах МАГАТЭ, кроме этого, - к обеспечению соблюдения самих Правил (п. 311 Правил МАГАТЭ-96). Были также определены специальные требования к инспекциям для гарантии соответствия тех параметров упаковки, от которых в максимальной степени зависит целостность упаковки, радиационная безопасность и безопасность по ядерной критичности. Эти требования охватывают инспекции как перед первой, так и перед каждой перевозкой. Требования, изложенные в п. 5.2.1 НП-053-04 (п. 501 Правил МАГАТЭ-96) и относящиеся к защите, системе герметизации, передаче тепла и безопасности по критичности (эффективность системы локализации и характеристикам поглотителей нейтронов) конкретных упаковочных комплектов, были определены как требования, касающиеся тех важных характеристик конструкции (изготовления), имеющих отношение к безопасности, которые необходимо проверять после изготовления и перед использованием (п. 501.1 TS-G-1.1).

5.2.1-С2. Для определения, как полно выполняются требования п. 5.2.1 НП-053-04 для каждого изготовленного упаковочного комплекта, следует подготавливать документы на этапе проектирования упаковок. Каждый необходимый документ должен быть согласован (т.е. подписан) лицами, ответственными за каждый этап изготовления. Следует регистрировать конкретные параметры, даже когда они находятся в пределах допуска. Готовые документы должны быть сохранены в архиве в соответствии с требованиями обеспечения качества (п. 501.2 TS-G-1.1).

5.2.1-С3. В случае системы герметизации с проектным давлением, превышающим 35 кПа, в соответствии с требованиями п. 5.2.1.а) НП-053-04, следует подтверждать, что система герметизации в изготовленном состоянии обеспечивает достаточное функционирование. Это может быть выполнено, например, посредством испытания. Для упаковочных комплектов с клапанами для заполнения (сброса) давления эти отверстия могут быть использованы для создания в системе герметизации проектного давления. Если система герметизации не имеет таких проходок, то сосуд и его крышка могут потребовать отдельных испытаний с использованием специальных приспособлений. В процессе этих испытаний следует проверять целостность уплотнений, применяя процедуры, установленные для нормального использования упаковки (п. 501.3 TS-G-1.1).

5.2.1-С4. Чтобы оценивать эффективность защиты при проведении испытаний и инспекций упаковочных комплектов после изготовления, в соответствии п. 5.2.16) НП-053-04, компоненты защиты могут быть проверены путем испытания излучением узла в сборе. Источник излучения для этого испытания не обязательно должен быть материалом, предназначенным для перевозки, но следует позаботиться, чтобы защитные свойства были правильно оценены в соответствии с энергией, энергетическим спектром и типом излучения. Особое внимание следует уделять гомогенности материалов упаковочного комплекта и возможности локального увеличения уровней излучения в местах соединений. Методы испытания целостности радиационной защиты упаковок см. в [53, 54] и в пп. 656.13-656.18 TS-G-1.1 (см. справки 2.9.2-С3 - 2.9.2-С8 настоящего Руководства соответственно) (п. 501.4 TS-G-1.1).

5.2.1-С5. Следует оценивать целостность системы герметизации, используя подходящие испытания на соответствие скорости утечки требованиям п. 5.2.1.6) НП-053-04; см. пп. 656.1-656.12 и 656.21-656.24 TS-G-1.1 (справки 2.9.5-С1 - 2.9.5-С12, 2.9.5-С15 - 2.9.5-С18 настоящего Руководства соответственно) (п. 501.5 TS-G-1.1).

5.2.1-Сб. В объем проверки теплопередающих характеристик упаковочного комплекта на соответствие п. 5.2.1.6) НП-053-04 следует включать проверку размеров и уделять особое внимание вентиляционным отверстиям, излучательной и поглощающей способности поверхностей, и непрерывности теплопроводящих путей. Проверочные испытания, которые в общем случае могут потребоваться только для прототипа упаковки, следует проводить с использованием электрических нагревателей вместо радиоактивного источника (п. 501.6 TS-G-1.1).

5.2.1-С7. Хотя система локализации включает в себя содержимое упаковки, только компоненты упаковочного комплекта, являющиеся элементами системы локализации, после изготовления и перед первой перевозкой необходимо подвергать проверке и (или) испытанию на соответствие требованиям п. 5.2.1.6) НП-053-04. Любую проверку и (или) испытание делящегося материала следует выполнять перед каждой перевозкой (см. 2-й абзац данной справки или справку 2.12.3-С2 настоящего Руководства по обстоятельствам).

Следует проводить проверки размеров и материалов необходимых элементов контейнера и сварных швов для гарантии, что компоненты системы локализации изготовлены и расположены в соответствии с проектом. Испытания наиболее часто будут касаться гарантирования наличия и распределения поглотителей, как это обсуждается в справке 2.12.3-С2 настоящего Руководства или в п. 501.8 TS-G-1.1 (п. 501.7 TS-G-1.1).

5.2.1-С8. См. справку 2.12.3-С2 настоящего Руководства.

5.2.1-С9. Дополнительную информацию см. в [50, 51] (п. 501.9 TS-G-1.1).

5.2.2-С1. Для проверки работоспособности системы герметизации упаковки может потребоваться проведение испытания под давлением. Более надежным следует считать испытание под давлением, соответствующим давлению, в упаковке в аварийных условиях.

5.2.2-С2. Необходимо, чтобы дополнительно к требованиям, налагаемым НП-053-04 к определенным упаковкам перед их первой перевозкой (п. 5.2.1), удовлетворялись другие требования Правил (п. 5.2.2) перед каждой перевозкой любой упаковки для повышения уровня соблюдения Правил и обеспечения безопасность. Эти требования включают проверку, гарантирующую, что в процессе перевозки используются только соответствующие приспособления для подъема, и подтверждение того, что требования сертификатов (сертификатов-разрешений) об утверждении выполнены и продемонстрирована стабильность температурного режима и давления. Во всех случаях эти требования считаются необходимыми для снижения вероятности перевозки ненадежной упаковки в населенном регионе и направлены на предотвращение ошибки человека (п. 502.1 TS-G-1,1).

5.2.2-С3. Для упаковки со значительным тепловыделением содержимого характеристики теплопередачи оказывают большое влияние на тепловой режим упаковки и соответствие ее требованиям по герметичности и защите. Неточности изготовления и другие факторы могут ухудшать теплоотвод. С учетом этого требуется проверка согласно данному пункту.

5.2.2-С4. Особое внимание к обеспечению выхода упаковок на установившийся режим по температуре и давлению следует уделять упаковкам, в которых в качестве РМ или теплоносителя содержатся жидкости. При этом следует учитывать возможность повышения давления в упаковках не только за счет роста температуры, но и вследствие радиолиза.

5.3. Пределы значений транспортного индекса, индекса безопасности по критичности, уровня излучений и радиоактивного загрязнения

5.3.1-С1. Транспортный индекс характеризует степень опасности с точки зрения облучения при проведении работ с радиационным грузом. Поскольку для крупногабаритных грузов ослабление излучения с увеличением расстояния от груза происходит в меньшей степени, чем для небольших упаковок, вводится коэффициент пересчета для ТИ крупногабаритных грузов согласно табл. 5.1 НП-053-04.

5.3.1-С2. Предельно допустимые значения уровня излучения на поверхности упаковки, транспортных средств и на расстоянии 1 м от упаковки (ТИ) были выведены при разработке Правил МАГАТЭ на основе рассмотрения предполагаемой технологии обращения с упаковками, времени пребывания транспортных рабочих вблизи упаковок и допустимых величин облучения непроявленных фотоматериалов. В отношении ТИ упаковки или пакета допустимое значение выведено, исходя из среднего времени транзитного хранения 24 ч и условного расстояния 4,5 м между партиями грузов, содержащими радий. Пересчет мощности дозы 0,1 мЗв/час (10 мбэр/ч) на расстоянии 1 м для расстояния 4,5 м дает величину облучения 0,115 мЗв (11,5 мбэр) за 24 ч. Эта величина меньше допустимого облучения фотоматериалов до величины, равной 0,15 мЗв (15 мбэр).

5.3.2-С1. С учетом дополнительного контроля при перевозках на условиях исключительного использования, ТИ упаковки может быть более 10, и суммарный транспортный индекс можно не ограничивать. При этом следует учитывать, что на практике ограничение будет иметь место с точки зрения уровня излучения на поверхности и на расстоянии 2 м от транспортного средства.

5.3.3-С1. Предельное значение мощности дозы излучения 2 мЗв/ч (200 мбэр/ч) на поверхности упаковки принято из предположения, что транспортный рабочий осуществляет переноску таких упаковок в течение 30 мин в день. При этом уровень облучения не превысит 1 мЗв (100 мбэр). Такой подход можно считать как недостаточным, так и консервативным. Например, о недостаточности могут говорить случаи, если данный транспортный рабочий занят работами с упаковками, содержащими РМ, постоянно, о консервативности - предположение полного контакта с поверхностью упаковки и предположение, что обслуживаемые упаковки на всей поверхности имеют уровень излучения 2 мЗв/ч (200 мбэр/ч).

С учетом этого НП-053-04 требуют периодических всесторонних оценок уровней облучения лиц, связанных с перевозкой РМ.

5.3.3-С2. Определение уровней излучения на поверхности упаковки путем прямого измерения требует учета размеров упаковки и расстояния от центра детектора используемого для измерений прибора до поверхности упаковки. В табл. (см. справку 38-С6 настоящего Руководства) приведены соответствующие поправочные коэффициенты. Там же указано, что для упаковок размером более 1 м и расстояния от центра детектора до поверхности упаковки 10 см поправок не требуется.

5.3.4-С1. Увеличение допустимого уровня излучения на поверхности упаковки до 10 мЗв/ч (1000 мбэр/ч) при перевозке на условиях исключительного использования обусловлено проведением дополнительных организационно-технических мероприятий при этих перевозках, ограничивающих доступ транспортных рабочих к таким упаковкам.

5.3.4-С2. Во многих случаях, особенно для крупных упаковок, более ограничивающим фактором, чем уровень излучения на поверхности упаковки, является допустимый уровень излучения на поверхности транспортного средства и на расстоянии 2 м от него. В то же время положение данного пункта позволяет часто перевозить крупные упаковки при наличии местных "прострелов" до 10 мЗв/ч (1000 мбэр/ч).

5.3.5-С1. Этот пункт устанавливает процедуру определения ИБК упаковки. Величина N, использованная для определения ИБК, должна быть такой, чтобы партия упаковок, основанная на этой величине, была подкритичной в условиях, определенных как в п. 681 Правил МАГАТЭ-96, так и в п. 682. Было бы неправильным предполагать, что одно из условий будет выполнено, если только другое подвергать подробному анализу. Результаты любого из указанных испытаний могут вызывать изменение в упаковочном комплекте или содержимом, которые могли бы повлиять на замедление в системе и(или) на нейтронное взаимодействие между упаковками вызывая, таким образом, явное изменение коэффициента размножения нейтронов. Поэтому нельзя предполагать, что ограничивающая величина N относится только к нормальным условиям или только к аварийным условиям до выполнения оценок применительно к обоим вариантам условий (п. 528.1 TS-G-1.1).

5.3.5-С2. Для определения величины N для партий упаковок при нормальных условиях перевозки (см. п. 2.12.12.1 НП-053-04 или п. 681 Правил МАГАТЭ-96) и при аварийных условиях перевозки (см. п. 2.12.12.2 НП-053-04 или пункт 682 Правил МАГАТЭ-96) могут быть использованы пробные величины для N. Любую партию из 5N упаковок, каждая из которых (партий) находится в условиях, определенных в пункте 2.12.12.1.6) НП-053-04, следует проверять, является ли она подкритичной, и каждую партию из 2N упаковок, каждая из которых находится в условиях, определенных в п. 2.6.7.6) НП-053-04 (п. 628.b) Правил МАГАТЭ-96), также следует проверять, чтобы увидеть, является ли она подкритичной. Если оба условия выполняются, число N может быть использовано для определения ИБК упаковки. Если оценка указывает, что выбранная величина N не дает подкритического значения для партии при всех необходимых условиях, тогда значение N следует уменьшить и повторить оценки по пп. 2.12.12.1 и 2.12.12.2 НП-053-04 для обеспечения подкритичности. В другом, более тщательном методе, чтобы определить величину ИБК, необходимо определять две величины N, которые отдельно удовлетворяют требованиям пп. 2.12.12.1 и 2.12.12.2 НП-053-04, затем использовать меньшую из этих двух величин. Последний метод характеризуется, как "более тщательный", поскольку обеспечивает ограничивающую оценку при каждом варианте условий для партии - нормальные и аварийные условия (п. 528.2 TS-G-1.1).

5.3.6-С1. ИБК для упаковки, транспортного пакета или грузового контейнера следует округлять в большую сторону до первого десятичного знака. Например, если величина N равна 11, тогда 50/N = 4,5454, и это число следует округлять в большую сторону, чтобы получить ИБК = 4,6. Не следует округлять ИБК в меньшую сторону. Чтобы избежать недостатков этой процедуры округления, последствием которой является перевозка меньшего количества упаковок (в данном примере их количество должно быть 10), можно брать точное значение ИБК (п. 528.3 TS-G-1.1).

5.3.6-С2. Всем упаковкам, содержащим делящийся материал, кроме освобожденных, согласно п. 2.12.2 НП-053-04 (п. 672 Правил МАГАТЭ-96), предписан соответствующий ИБК, и значение ИБК следует отражать на этикетке, как показано на рис. 5 приложения 3 НП-053-04. Грузоотправитель должен быть внимателен, подтверждая, что ИБК для каждого груза идентичен сумме значений ИБК, указанных на этикетках упаковок (п. 529.1 TS-G-1.1).

5.3.6-С3. Чтобы соответствовать общим требованиям контроля ядерной критичности и защиты от излучения, установлены пределы для максимума ТИ, максимума ИБК и максимального уровня излучения на внешней поверхности для упаковок и транспортных пакетов. В случае перевозки в условиях исключительного пользования эти пределы могут быть превышены благодаря дополнительным элементам эксплуатационного контроля (см. также п. 221.1-221.6 TS-G-1.1 или справки 5.3.6-С4 - 5.3.6-С9 настоящего Руководства) (п. 530.1 TS-G-1.1).

5.3.6-С4. Специфика "исключительного использования" согласно определению состоит, во-первых, в том, что перевозку должен осуществлять один грузоотправитель, который посредством достигнутых договоренностей с перевозчиком должен иметь право на единоличное использование транспортного средства или большого грузового контейнера, и, во-вторых, все начальные, промежуточные и конечные погрузочные и разгрузочные операции в отношении груза проводятся в строгом соответствии с указаниями грузоотправителя или грузополучателя (п. 221.1 TS-G-1.1).

5.3.6-С5. См. справку 7-С4 настоящего Руководства.

5.3.6-С6. См. справку 7-С5 настоящего Руководства.

5.3.6-С7. См. справку 7-С6 настоящего Руководства.

5.3.6-С8. См. справку 7-С7 настоящего Руководства.

5.3.6-С9. См. справку 7-С8 настоящего Руководства.

5.3.7-С1. Имеются две первичных причины для ограничения накопления пакетов в группах или в транспортных средствах и грузовых контейнерах. Когда пакеты помещены в тесной близости друг к другу, контроль должен быть осуществлен, чтобы:

а) предотвращать создание радиационных уровней выше, чем приемлемые, в результате добавочных влияний радиации от индивидуальных пакетов. Для партий грузов, не перевозимых под исключительным использованием, это достигается установкой ограничения на общее количество ТИ. Теоретическая максимальная норма дозы 2 м от поверхности транспортного средства, несущего 50 ТИ, была исторически рассчитана как 0,125 мЗв/ч, и считалась эквивалентной 0,1 мЗв/ч, поскольку маловероятно, что максимум будет достигнут. Опыт подтвердил приемлемость этих оценок;

б) предотвращать ядерную критичность, ограничивая нейтронное взаимодействие между пакетами, содержащими делящийся материал. Ограничение суммы ИБК до 50 в любой группе пакетов (100 при исключительном использовании) и интервал в 6 м между группами пакетов предоставляют такую гарантию.

Для большого грузового контейнера, который нужно перенести на морское судно, нет ограничения на количество ТИ или ИБК для полного судна. Однако имеется ограничение 200 ТИ или ИБК в любом трюме (купе), отсеке или определенной области.

5.3.7-С2. К малым грузовым контейнерам относятся грузовые контейнеры, один из габаритных размеров которых менее 1,5 м или внутренний объем не более 3 м³. В сноске к таблице опечатка: следует исключить частицу "не" в "не менее".

5.3.8-С1. Требуется, чтобы любой груз с ИБК большим чем 50, транспортировался в условиях исключительного использования (см. п. 530.1 TS-G-1.1 или справку 5.3.6-С3 настоящего Руководства). Условие загрузки, которое принималось при оценке критичности согласно пп. 681 и 682 Правил МАГАТЭ-96, состояло в том, что размещались идентичные упаковки. Исследование Маннердаля [127], представляющее собой обсуждение теоретически возможного размещения упаковок различных конструкций в одной массиве, показывает возможность увеличения коэффициента размножения нейтронов по сравнению с размещением идентичных упаковок. Хотя такое размещение на практике маловероятно, следует обращать внимание на установление правил размещения для перевозок, где ИБК превышает 50. Следует также обращать внимание на обеспечение безопасной конфигурации размещения для упаковок смешанного типа [128]. Если ИБК при перевозке превышает 50, то в соответствии с требованием необходимо утверждение такой перевозки (п. 567.1 TS-G-1.1).

5.3.9-С1. В НП-053-04, как и в Правилах МАГАТЭ-96, не вводится требование к контролю накопления упаковок на транспортном средстве и при транзитном хранении по категориям упаковок, как это имело место в предыдущих изданиях Правил МАГАТЭ. Тем не менее, учитывая опыт обращения с упаковками, классификация по категориям включена в Правила. Этикетки, используемые для обозначения различных категорий, несут необходимую привычную информацию о степени опасности упаковки, исходя из цвета и количества красных полос на них. Кроме этого, на этикетках указывается значение ТИ упаковки.

5.3.11-С1. Правила устанавливают пределы для нефиксированных загрязнений на поверхностях упаковок и транспортных средств в обычных условиях перевозки (см. определение 23 НП-053-04 или п. 106 Правил МАГАТЭ-96). Пределы для поверхностей упаковок выводятся из радиационной модели, разработанной Фэйрберном [129] для Правил издания 1961 г. Путями облучения были определены: внешнее бета-облучение кожи, пероральное поступление и ингаляция взвешенного материала. Разнообразие радионуклидов было ограничено наиболее опасными радионуклидами общего применения, а именно Рu-239 и Ra-226 в случае альфа-излучателей и Sr-90 в случае бета-излучателей. Эти выведенные пределы соответствуют величинам, которые в целом были приняты в лабораториях и для рабочих зон на производстве, и были, таким образом, консервативным для транспортных упаковок, для которых ожидалось, что время облучения и время обслуживания будет значительно меньшим, чем для рабочих в лабораториях или на действующих производствах. После этого вывода, несмотря на изменения параметров радиационной защиты, пределы загрязнения для перевозок не изменялись. В ходе разработки Правил издания 1996 г. подход, учитывающий конкретные радионуклиды, был отвергнут на основании того, что он был бы непрактичным и не являлся бы необходимым, а имеющиеся пределы виделись как продолжающие быть достаточно осторожными. Независимо от метода, использованного для определения предела, оптимизация играет роль в уменьшении уровней загрязнения на транспортных упаковках до уровней, которые так низки, как это разумно достижимо, с должным учетом накопления дозы в ходе дезактивации. Существующие величины вызывают малые дозы при перевозке (п. 508.1 TS-G-1.1).

5.3.11-С2. В случае упаковок, загрязненных альфа-излучателями, путем облучения, который обычно определяет предел загрязненности, является ингаляция материала, взвешенного с поверхности упаковок. Значение коэффициента повторного взвешивания (в Бк/см³ на Бк/см²) неопределенно, но исследования в этой области были рассмотрены в отчете, опубликованном в 1979 г. [130]. Широкий диапазон публикуемых величин перекрывает рекомендованную МАГАТЭ [131] для общего использования величину 5×10^-5/м, в которой учтена вероятность того, что только часть взвешенной активности может быть во вдыхаемой форме. В большинстве случаев уровень нефиксированного загрязнения измеряется непрямым способом путем вытирания известной площади поверхности фильтровальной бумагой, ватой или сухим хлопком или другим материалом аналогичной природы. На практике принято полагать, что активность мазка составляет только 10 % от общего нефиксированного загрязнения, присутствующего на поверхности. Часть мазка включает в себя активность, которая наиболее легко поддающиеся повторному взвешиванию. Оставшаяся на поверхности мазка активность представляет собой загрязнения, которые труднее поддаются повторному взвешиванию. Соответствующее значение коэффициента повторного взвешивания для применения к полному количеству нефиксированных загрязнений на поверхности транспортной упаковки составляет величину порядка 10^-5/м. При годовом времени облучения 1000 ч в атмосферу, содержащую взвеси с поверхности упаковок, загрязненных Рu-239 при 0,4 Бк/см², и коэффициенте повторного взвешивания 10^-5/м годовая эффективная доза составляет около 2 мЗв. В случае загрязнения Ra-226, годовая эффективная доза может быть порядка 0,1 мЗв. Для большинства бета- (гамма-) излучателей путь облучения, который определяет предел, представляет облучение нижних (базальных) клеток кожного покрова. Рекомендации МКРЗ (ICRP) [132] 1990 г. оставляют величину 7 мг/см² в качестве номинальной глубины нижних клеток кожи, но расширяют диапазон глубины до 2¸10 мг/см². Ряд исследований [133-135] предоставляет коэффициенты пересчета мощность - доза при номинальной глубине 7 мг/см² или для диапазона 5¸10 мг/см². Кожа, загрязненная Sr-90/Y-90 при 4 Бк/см² в течение 8-часового рабочего дня, может вызвать эквивалентную дозу облучения на кожу около 20 мЗв/год, которую следует сравнивать с годовым пределом 500 мЗв [3]. Здесь предполагается коэффициент переноса с поверхности упаковки на поверхность кожи, равный единице (п. 508.2 TS-G-1.1).

5.3.11-С3. На практике загрязнение, которое представляется фиксированным, может стать нефиксированным в результате влияния погодных условий, проведения работ и т.п. В большинстве случаев, если наружные поверхности небольших упаковок слегка загрязнены, загрязнение является почти полностью удаляемым или нефиксированным, и это следует отражать в методах измерения. В некоторых ситуациях, однако, таких как при использовании контейнеров для топлива, когда они погружаются в загрязненную охлаждающую воду бассейна для загрузки облученного топлива, это не обязательно так. Загрязняющие вещества (например Cs-137) могут сильно загрязнять поверхность или проникать в поверхность стали. Загрязнение может укорениться в порах, тонких трещинах и расщелинах, особенно около уплотнения крышки. Последующее погодное влияние (атмосферные воздействия, дождь или влажная атмосфера) может приводить к тому, что загрязняющие вещества будут покидать поверхность или становиться нефиксированными. Следует до перевозки использовать соответствующие методы дезактивации для снижения уровня загрязнения до такой степени, чтобы можно было ожидать, что в процессе перевозки уровень нефиксированных загрязнений не превысит установленных пределов. В некоторых случаях пределы для нефиксированного загрязнения могут быть превышены в конце перевозки. Однако эта ситуация обычно не представляет значительной опасности из-за пессимистических и консервативных предположений, использованных в расчете пределов для нефиксированных загрязнений. Грузополучателю следует информировать грузоотправителя для того, чтобы последний мог определять причины и сводить к минимуму такие ситуации в будущем (п. 508.3 TS-G-1.1).

5.3.11-С4. Во всех случаях уровни загрязнения на внешних поверхностях упаковок следует сохранять на разумно достижимом низком уровне. Наиболее эффективный путь, гарантирующий это, - предохранение поверхностей от загрязнения. Методы разгрузки, погрузки и обслуживания следует анализировать с точки зрения выполнения этого требования. В конкретном случае контейнеров с топливом, упомянутом выше, следует время погружения в бассейн сводить к минимуму и разрабатывать эффективные методы дезактивации. Области уплотнений следует очищать, где это возможно, с помощью водяного распылителя под высоким давлением, и особое внимание уделять уменьшению попадания загрязненной воды между крышкой и корпусом контейнера. Использование «юбки» для ограничения контакта с загрязненной водой в охлаждающем бассейне может предотвращать загрязнения поверхностей контейнера. Если это невозможно, то существенно уменьшать поглощение загрязнения поверхностью можно путем использования удаляемых красок, предварительного увлажнения чистой водой и как можно более раннего начала очистки. Особое внимание следует уделять удалению загрязнения из областей соединений и уплотнений. По возможности следует также избегать загрязнения поверхностей другими материалами. Удаление таких загрязнений с поверхности счищает грязь и одновременно изнашивает подложный слой, особенно если последний сравнительно мягкий, например краска или пластмасса. Таким образом, износ поверхности может добавлять нефиксированных загрязнений либо в виде свободной грязи, которая сама становится загрязнением, либо при вытирании грязной поверхности, извлекающем радиоактивные загрязнения с подпожного слоя. Краски и пластмассы подвержены воздействию солнечных лучей. Среди других эффектов ультрафиолетовое излучение окисляет краску и пластиковые поверхности, усиливая тем самым способность к обмену катионами. Это приводит усиленному загрязнению поверхностей, подвергнутых воздействию внешней среды, некоторыми растворимыми загрязнителями (п. 508.4 TS-G-1.1).

5.3.11-С5. Если все упаковки имеют загрязнения, близкие к предельным, то обслуживание и хранение таких упаковок в транзитных зонах, терминалах аэропортов на сортировочных станциях и т.д. может приводить к появлению загрязнения рабочих площадей. Необходимы проверки, чтобы быть уверенным в отсутствии загрязнения в помещениях, где упаковки регулярно обслуживаются. Аналогично рекомендуется время от времени проводить проверки перчаток и других предметов одежды персонала, обычно обслуживающего упаковки (п. 508.5 TS-G-1.1).

5.3.11-С6. В Правилах не установлены специальные пределы для уровней фиксированного загрязнения упаковок, так как внешнее излучение с их поверхности будет объединяться с проникающим излучением от содержимого упаковок, а уровни результирующего излучения от упаковок регламентируются другими специальными требованиями. Однако чтобы сводить к минимуму риск того, что загрязнение может стать нефиксированным в результате изнашивания, из-за влияния атмосферных воздействий и т.п., установлены пределы для фиксированных загрязнений для транспортных средств (см. п. 513 Правил МАГАТЭ-96) (п. 508.6 TS-G-1.1).

5.3.11-С7. В ограниченных случаях измерять загрязнение можно путем непосредственного считывания показаний монитора загрязнений. Такое измерение будет включать как фиксированные, так и нефиксированные загрязнения. Оно будет реалистичным только там, где не создает помех уровень фонового излучения от установки, на которой выполнено измерение, или уровень излучения от содержимого. В большинстве случаев уровень нефиксированных загрязнений должен измеряться непрямыми методами, путем протирания известной площади поверхности для получения мазка и измерением затем результирующей активности мазка в месте, не подверженном воздействию фона от других источников (п. 508.7 TS-G-1.1).

5.3.11-С8. Выведенные пределы для нефиксированных загрязнений применимы к среднему уровню на площади не менее 300 см² или к упаковке в целом, если общая поверхность ее менее чем 300 см². Уровень нефиксированных загрязнений может быть определен путем протирания поверхности площадью 300 см² вручную с помощью фильтровальной бумаги, ваты, сухого хлопка или другого материала аналогичной природы. Следует обеспечивать, чтобы число мазков, взятых с большой упаковки, было бы представительным для всей поверхности; их следует брать с областей поверхности, о которых известно или предполагается, что они загрязнены больше, чем остальные. Для обычных исследований на очень больших упаковках (таких как контейнеры с облученным топливом) повседневной практикой является выбор большого количества фиксированных общих позиций, чтобы облегчать определение проб и тенденций. Следует позаботиться о том, чтобы проверке подвергались не одни и те же поверхности в каждом случае, так как это может оставлять большие площади упаковки непроверенными и создать тенденцию «чистить» проверяемые области (п. 508.8 TS-G-1.1).

5.3.11-С9. Активность мазка может быть измерена или с помощью портативного монитора загрязнений, или с помощью стандартного счетчика. Следует быть внимательным при переводе скорости счета в поверхностную активность, поскольку ряд факторов, таких как эффективность счета, геометрические факторы, калибровка счетчика и доля загрязнения, удаленная с поверхности на мазок, будут влиять на конечный результат (п. 508.9 TS-G-1.1).

5.3.11-С10. Во избежание недооценки энергия бета-излучения калибровочного источника, использованного для счетчика, не должна быть больше, чем энергия бета-излучения загрязняющего вещества. Доля загрязнения, удаленного при взятии мазка, на практике может изменяться в широком диапазоне в зависимости от природы поверхности, природы загрязняющего вещества, давления, применяемого при мазке, площади контакта использованного материала с поверхностью, метода стирания (например пропуская части площади 300 см² или дважды протирая их) и точности, с которой оператор оценивает площадь 300 см². При обычной практике принято полагать, что удаленная доля загрязнений составляет 10 %. Это обычно рассматривается как консервативная оценка, т.е. полученный результат переоценивает уровень загрязнения. Другие значения удаляемой доли загрязнений могут приниматься только в том случае, если они подтверждены экспериментально (п. 508.10 TS-G-1.1).

5.3.11-С11. Пользователям следует разрабатывать специальные методы измерения загрязнения поверхности, соответствующие специфике условий. Такие методы включают использование мазков и подходящих дозиметрических приборов. Приборы и детекторы следует выбирать с учетом возможных радионуклидов, которые должны измеряться. Особое внимание следует уделять выбору приборов с подходящей энергетической зависимостью, если присутствуют альфа- и бета-излучатели с низкими энергиями. Размер мазка и размер чувствительной области детектора являются важными показателями при определении общей эффективности (п. 508.11 TS-G-1.1).

5.3.11-С12. Операторов следует адекватно обучать для гарантии, что образцы взяты соответствующим способом. Сравнение между операторами может быть весьма полезным в этом отношении. Внимания заслуживают трудности, которые будут возникать в случае использования различными организациями неполностью совместимых методов, особенно в обстоятельствах, когда не практикуется поддержание уровней нефиксированных загрязнений, близких к нулевым значениям (п. 508.12 TS-G-1.1).

5.3.12-С1. Перевозочные средства могут загрязняться нефиксированными загрязнениями с поверхности упаковок в процессе перевозки РМ. Если перевозочное средство стало загрязненным выше установленного уровня, его следует очищать, по крайней мере, до приемлемого уровня. Это положение не применяется к внутренним поверхностям перевозочного средства в случае если оно остается предназначенным для перевозки РМ или объектов с поверхностным радиоактивным загрязнением в условиях исключительного использования (см. справку 5.3.13-С1 настоящего Руководства) (п. 513.1 TS-G-1.1).

5.3.12-С2. Пределы также установлены для фиксированных загрязнений, чтобы сводить к минимуму риск, связанный с их переходом в нефиксированное состояние, в результате истирания, влияния атмосферных воздействий и т.п. (п. 513.2 TS-G-1.1).

5.3.12-С3. Если нефиксированное загрязнение на перевозочном средстве превышает пределы, установленные в п. 508 Правил МАГАТЭ-96 (п. 5.3.11 НП-053-04), транспортное средство следует дезактивировать и вслед за этим измерять фиксированное загрязнение. Уровень излучения, являющийся следствием фиксированного загрязнения на поверхностях, может быть измерен с использованием портативного прибора подходящего диапазона с удержанием его около поверхности транспортного средства. Такие измерения следует проводить только перед загрузкой транспортного средства (п. 513.3 TS-G-1.1).

5.3.12-С4. Если упаковки, имеющие сравнительно высокие уровни фиксированного загрязнения, обслуживаются одними и теми же транспортными рабочими, может возникнуть необходимость учитывать не только проникающее излучение, но и не проникающее излучение от этого загрязнения. Эффективная доза, полученная рабочими от проникающего излучения, может быть достаточно низка, так что индивидуальный мониторинг не требуется. Если известно, что уровень фиксированных загрязнений может быть высоким, то разумно вводить оперативный предел для предотвращения нежелательного облучения рук рабочих (п. 513.4 TS-G-1.1).

5.3.13-С1. В то время как обычной хорошей практикой является дезактивация транспортного пакета, грузового контейнера, резервуара, контейнера средней грузоподъемности для массовых грузов или перевозочного средства как можно быстрее, чтобы они могли быть использованы для других материалов, существуют ситуации, например, перевозка урановых или ториевых руд, когда перевозочное средство специально предназначено для перевозки РМ, включая неупакованные РМ, и постоянно загрязнено. В случаях, где общей практикой служит использование специально предназначенных перевозочных средств, по применимости предоставляется возможность исключения необходимости быстрой дезактивации этих перевозочных средств, резервуаров, транспортных пакетов, контейнеров средней грузоподъемности для массовых грузов или грузовых контейнеров, на тот период, пока эти перевозочные средства, резервуары, транспортные пакеты, контейнеры средней грузоподъемности для массовых грузов или грузовые контейнеры остаются специально предназначенными для такого использования. Очистка внутренних поверхностей после каждого использования могла бы приводить к нежелательному облучению рабочих. С другой стороны, наружные поверхности, которые непрерывно открыты в окружающую среду и которые обычно значительно легче дезактивировать, следует очищать ниже применяемых пределов после каждого использования. Действие п. 414 Правил МАГАТЭ издания 1985 г. было ограничено материалами с НУА и объектами с поверхностным радиоактивным загрязнением. Теперь это положение расширено в Правилах МАГАТЭ-96 и в НП-053-04 с целью охвата всех РМ.

5.4. Маркировка, этикетки, знаки опасности и предупредительные знаки

5.4.1-С1. Номера ООН, каждый из которых связан с собственным уникальным надлежащим транспортным наименованием, имеют функцию идентификации опасных грузов как для конкретно обозначаемых веществ, так и для партий грузов общего назначения. Номера ООН для радиоактивных материалов были согласованы в рамках международного сотрудничества между Комитетом экспертов ООН по перевозке опасных грузов и МАГАТЭ. Система идентификации с помощью чисел предпочтительнее других форм идентификации, использующих символы или язык ввиду относительной простоты для международного опознавания. Эта идентификация может быть использована для многих целей. Гармонизированные с другими опасными грузами номера ООН позволяют обеспечивать быстрое и надежное определение радиоактивных грузов в широком потоке транспорта опасных грузов вообще. Другой пример - использование номеров ООН в качестве уникальной идентификации для операций аварийного реагирования. Каждый номер ООН может быть связан с уникальной таблицей рекомендаций по аварийному реагированию, которая обеспечивает для первых участников аварийного реагирования получение общих рекомендаций при неизбежном отсутствии специалистов на этом этапе реагирования. На первых этапах аварийной ситуации эта подготовленная информация может быть легко доступна для группы аварийного персонала, который первым реагирует на аварийную ситуацию, но представители которого не являются специалистами в области радиационной безопасности (см. также абзацы под номерами в скобках 547.1 и 549.1-549.5 TS-G-1.1 и ниже в данной справке) (п. 535.1 TS-G-1.1).

а) Изображение номера ООН может обеспечивать информацию о типе перевозимого РМ, включая сведения о том, делящийся это материал или нет и информацию о типе упаковки. Эта информация важна в случае инцидентов или аварий, приводящих к утечке РМ, тем, что помогает лицам, ответственным за аварийное реагирование, определять надлежащие противоаварийные действия (см. п. 535.1 TS-G-1.1 (1-й абзац данной справки) (п. 547.1 TS-G-1.1).

б) Перечень информации, предоставляемой грузоотправителем в соответствии с требованиями п. 5.14.1 НП-053-04 или п. 549 Правил МАГАТЭ-96, предназначен для информирования перевозчика, грузополучателя и других заинтересованных сторон относительно точной природы груза с тем, чтобы могли быть предприняты все необходимые действия. При подготовке этой информации грузоотправитель также получает напоминание об основных нормативных требованиях, применимых к грузу в ходе его подготовки к перевозке и при отправке (см. также п. 535.1 TS-G-1.1 или 1-й абзац данной справки) (п. 549.1 TS-G-1.1).

в) Перечень надлежащих транспортных наименований и соответствующие номера ООН включены в табл. VIII Правил МАГАТЭ-96 (см. Приложение 5 к НП-053-04) (п. 549.2 TS-G-1.1).

г) Внимание грузоотправителя сосредотачивается на конкретных требованиях п. 5.14.1 л) НП-053-04 (п. 549(к) Правил МАГАТЭ-96) относительно перевозки упаковок в транспортном пакете или в грузовом контейнере. Требуется, чтобы каждая упаковка или партия упаковок была обеспечена соответствующей документацией. Это важно для Декларации грузоотправителя. Никто, кроме грузоотправителя, не может сделать эту декларацию, и, таким образом, требуется, чтобы он или она обеспечивали подготовку соответствующих документов для всех частей смешанного груза так, чтобы их доставка могла продолжаться после того, как они будут извлечены из транспортного пакета или грузового контейнера (п. 549.3 TS-G-1.1).

д) Следует позаботиться о выборе надлежащего транспортного наименования согласно табл. VIII Правил МАГАТЭ-96 (см. приложение 5 к НП-053-04). Части текста, которые не набраны прописными буквами, не считаются частью установленного надлежащего транспортного наименования. Если надлежащее транспортное наименование содержит союз "или", следует использовать только одну из возможных альтернатив. Следующие примеры иллюстрируют выбор надлежащего транспортного наименования груза для номеров ООН 2909, 2915 и 3332:

ООН № 2909 РАДИОАКТИВНЫЙ МАТЕРИАЛ, ОСВОБОЖДЕННАЯ УПАКОВКА - ИЗДЕЛИЯ, ИЗГОТОВЛЕННЫЕ ИЗ ПРИРОДНОГО УРАНА или ОБЕДНЕННОГО УРАНА или ПРИРОДНОГО ТОРИЯ

Надлежащее транспортное наименование груза является применимым описанием из следующих:

ООН № 2909 РАДИОАКТИВНЫЙ МАТЕРИАЛ, ОСВОБОЖДЕННАЯ УПАКОВКА - ИЗДЕЛИЯ, ИЗГОТОВЛЕННЫЕ ИЗ ПРИРОДНОГО УРАНА

ООН № 2909 РАДИОАКТИВНЫЙ МАТЕРИАЛ, ОСВОБОЖДЕННАЯ УПАКОВКА - ИЗДЕЛИЯ, ИЗГОТОВЛЕННЫЕ ИЗ ОБЕДНЕННОГО УРАНА

ООН № 2909 РАДИОАКТИВНЫЙ МАТЕРИАЛ, ОСВОБОЖДЕННАЯ УПАКОВКА - ИЗДЕЛИЯ, ИЗГОТОВЛЕННЫЕ ИЗ ПРИРОДНОГО ТОРИЯ

ООН № 2915 РАДИОАКТИВНЫЙ МАТЕРИАЛ, УПАКОВКА ТИПА А, не особого вида, неделящийся или делящийся освобожденный.

ООН № 3332 РАДИОАКТИВНЫЙ МАТЕРИАЛ, УПАКОВКА ТИПА А, ОСОБОГО ВИДА, неделящийся или делящийся освобожденный.

В качестве надлежащего транспортного наименования груза применимо одно из следующих:

ООН № 2915 РАДИОАКТИВНЫЙ МАТЕРИАЛ, УПАКОВКА ТИПА А

ООН № 3332 РАДИОАКТИВНЫЙ МАТЕРИАЛ, УПАКОВКА ТИПА А, ОСОБОГО ВИДА

Как можно видеть из примера, приведенного для ООН № 3332, дополнительная характеристика (здесь - особого вида) выделена явно (п. 549.4 TS-G-1.1).

е) Другой пример, связанный с интерпретацией и использованием понятия "номер ООН" относится к порожним упаковочным комплектам содержащим РМ, т.е. к ООН № 2908. Если в упаковочном комплекте есть остатки (например, в упаковках UF₆), упаковочный комплект не следует называть "порожним упаковочным комплектом" и его следует транспортировать как упаковку, а не как упаковочный комплект. Количество остатка будет определять категорию упаковки (см. также п. 520.4 TS-G-1.1 или подпункт ж) данной справки) (п. 549.5 TS-G-1.1).

ж) "Остатки" материала имеют тенденцию накапливаться контейнере для UF₆ при опорожнении. Эти "остатки" обычно не являются чистым UF₆, но состоят из материалов (включений), которые не возгоняются так легко, как UF₆, например, UO₂F₂, дочерних продуктов деления урана и трансурановых элементов. Следует принимать меры при опорожнении для гарантии, что упаковка удовлетворяет требованиям п. 5.8.1 НП-053-04 (п. 520 Правил МАГАТЭ-96), если ее собираются перевозить как порожний упаковочный комплект, и гарантии при повторном заполнении, что уровни излучения от локальных "остатков" не являются слишком высокими, что в транспортных документах правильно учтены "остатки" и что комбинированное содержимое UF₆ и "остатков" удовлетворяло соответствующим требованиям к материалам. Чтобы обеспечивать выполнение соответствующих нормативных требований, могут понадобиться соответствующая оценка и очистка при опорожнении или повторном заполнении. Дополнительную информацию см. в [27, 28] и в п. 549.5 TS-G-1.1 или в подпункт е) данной справки) (п. 520.4 TS-G-1.1).

5.4.1-С2. Номера ООН для РМ теперь используются, чтобы связывать требования в Перечне с требованиями Правил. Это оказалось преимуществом для установления требований применительно к конкретным типам упаковок и материалов. Номера ООН могут быть также использованы для ситуаций, связанных с обеспечением соблюдения Правил, выполнения проверок и контроля, накопления данных и для других статистических целей, если компетентный орган найдет пользу в таком применении (п. 535.2 TS-G-1.1).

5.4.1-С3. См. также пп. 536.2-536.6 TS-G-1.1 (или справки 5.4.2-С3 - 5.4.2-С7 настоящего Руководства) в отношении общих рекомендаций по соблюдению требований в части разборчивости и долговечности маркировки (п. 535.3 TS-G-1.1).

5.4.2-С1. Указание массы груза на упаковке необходимо для использования соответствующего оборудования при погрузочно-разгрузочных работах и транспортных средств при перевозке, что в конечном счете влияет на безопасность перевозки как в нормальных условиях, так и при ликвидации последствий аварий.

5.4.2-С2. Упаковки, масса брутто которых превышает 50 кг, вероятно, должны обслуживаться с помощью механизмов, а не вручную, и требуют маркировки массы брутто, чтобы указывать на возможную необходимость механизированного обслуживания и обеспечивать контролируемость максимальной нагрузки на пол и на транспортное средство. На практике, однако, даже упаковки массой до 50 кг не следует всегда обслуживать вручную. Перед регулярным обслуживанием упаковок вручную следует обеспечивать процедуру, гарантирующую, что радиационные последствия окажутся на разумно достижимом низком уровне. Где возможно, следует использовать механизированные средства. Весьма полезной в этом отношении, будет разборчивая и долговечная маркировка (п. 536.1 TS-G-1.1).

5.4.2-С3. Следует обеспечивать, чтобы маркировка на упаковках была четко напечатана, имела достаточный размер и была разумно расположена, чтобы быть разборчивой с учетом возможного применения обрабатывающих средств. Высоту символов 12,5 мм следует считать приемлемым минимумом для легких упаковок (т.е. до несколько сот килограммов), когда вероятно применение механических средств, имеющих тесный контакт с упаковками, например автопогрузчиков. Для более тяжелых упаковок будут требоваться более "дистанционные" методы обслуживания, и соответственно размер символов следует увеличивать, чтобы дать возможность оператору прочитать маркировку на расстоянии. Размер 65 мм считается достаточным для самых тяжелых упаковок с массой в диапазоне от десятков до сотен тонн. Если внешняя отделка упаковки сама по себе не обеспечивает контраст, перед маркировкой следует подготавливать контрастный фон для гарантии ее удобочитаемости. Черные символы на белом фоне пригодны. Если упаковки имеют неровные внешние поверхности (например ребра или гофры) или поверхности не подходят для прямого нанесения маркировки, может потребоваться предусматривать плоскую панель или пластину, на которые наносится маркировка для повышения отчетливости (удобочитаемости) (п. 536.2 TS-G-1.1).

5.4.2-С4. Маркировки следует делать долговечными (устойчивыми), по крайней мере, к условиям нормальной перевозки, включая воздействие внешних погодных условий и изнашивание, без существенного снижения эффективности. Уделяется внимание необходимости обращения к национальным правилам и правилам для различных видов транспорта, которые могут содержать более строгие требования. Например, Международный кодекс морской перевозки опасных грузов, МК МПОГ (IMDG) [136] требует, чтобы все постоянные маркировки (а также этикетки) оставались идентифицируемыми на упаковках после погружения в море, по крайней мере, на 3 мес. Если для маркировки используется панель или пластина, следует обеспечивать, чтобы надежность их прикрепления к упаковке соответствовала стандарту целостности самой упаковки (п. 536.3 TS-G-1.1).

5.4.2-С5. Средства маркировки будут зависеть от природы наружной поверхности самой упаковки, варьируясь (в порядке увеличения долговечности) от отпечатанной этикетки (для наименования грузополучателя или грузоотправителя, номера ООН и надлежащего транспортного наименования или общей массы брутто), нанесения по трафарету или мягкой печати несмываемыми чернилами или красками (пригодного для картонных ящиков или деревянных упаковочных комплектов), маркирования (для деревянных упаковочных комплектов), рисования красками на основе эмали и смол (пригодного для многих поверхностей, в частности для металлов), до клеймения, тиснения, чеканки или «отливок» маркировки металлических внешних упаковочных комплектов (п. 536.4 TS-G-1.1).

5.4.2-С6. В дополнение к рекомендациям пп. 536.2-536.4 TS-G-1.1 (см. справки 5.4.2-С3 -5.4.2-С5 настоящего Руководства) следует всегда принимать во внимание соответствующие национальные правила и правила для отдельных видов транспорта, так как отличия в деталях требований могут быть значительными (п. 536.5 TS-G-1.1).

5.4.2-С7. В запланированные проверки и программы обслуживания, необходимые для упаковочных комплектов, следует включать положения по проверке всех постоянных маркировок и их ремонту при любых повреждениях или дефектах. Опыт таких проверок покажет, обеспечивается ли долговечность на практике (п. 536.6 TS-G-1.1).

5.4.3-С1. Правила МАГАТЭ-96 и НП-053-04 ввели требование идентификации промышленных упаковок маркировкой. Состав последней соответствует другим аналогичным маркировкам в том, что включает в себя слово "тип" вместе с соответствующим описанием промышленной упаковки (например тип ПУ-2). Состав маркировки также предотвращает потенциальную путаницу, если в других транспортных правилах сокращение ПУ (IP) может применяться с другой целью. Например, технические инструкции ИКАО (ICAO) используют IP как сокращение термина "внутренний упаковочный комплект" (Inner Packaging); например, "IP.3" обозначает один из десяти конкретных типов внутренних упаковочных комплектов (п. 537.1 TS-G-1.1).

5.4.3-С2. Хотя для промышленных упаковок, содержимое которых не делящийся материал, утверждения конструкции компетентного органа не требуется. Разработчик и (или) грузоотправитель должны быть в состоянии продемонстрировать соблюдение Правил любому признанному компетентному органу. Эта маркировка помогает в проверке и интенсифицирует деятельность компетентных органов. Маркировка также обеспечивает опытному наблюдателю ценную информацию в случае аварии (п. 537.2 TS-G-1.1).

5.4.3-С3. В отношении общих рекомендаций по соблюдению требований в части разборчивости и долговечности маркировки см. также пп. 536.2 - 536.6 TS-G-1.1 (или справки 5.4.2-С3 - 5.4.2-С7 настоящего Руководства) (п. 537.3 TS-G-1.1).

5.4.3-С4. Все конструкции упаковок типа B(U), типа В(М), типа С и упаковок с делящимся материалом требуют утверждения компетентного органа. Маркировка на таких упаковках имеет целью обеспечивать связь конкретной упаковки с соответствующим утверждением конструкции национальным компетентным органом (через идентификационную метку), а также с информацией виде утверждения конструкции компетентным органом. Кроме того, маркировка упаковки обеспечивает опытному наблюдателю ценную информацию при аварии. В случае конструкций упаковок с гексафторидом урана требование к упаковкам иметь идентификационную метку компетентного органа, как отмечено в п. 4.2.3 НП-053-04 (п. 828.с) Правил МАГАТЭ-96), зависит от вступления в силу требований получать утверждения компетентного органа (п. 538.1 TS-G-1.1).

5.4.3-С5. См. справку 4.3.3-С5 настоящего Руководства.

5.4.3-С6. Общие рекомендации относительно удобочитаемости и долговечности маркировок, а также их проверки/обслуживания даны в пп. 536.2 - 536.4 TS-G-1.1 (см. справки 5.4.2-С3 - 5.4.2-С5 настоящего Руководства). Тем не менее, по возможности следует обеспечивать устойчивость идентификационной метки компетентного органа, серийного номера и маркировки типа B(U), типа В(М) или типа С к размыванию, стиранию и отделению даже в условиях аварий. Может быть удобным размещение таких маркировок рядом со знаком трилистника на наружной поверхности упаковки. Например, для объединения этих маркировок может быть использована рельефная металлическая пластина (п. 538.3 TS-G-1.1).

5.4.3-С7. Утвержденная конструкция упаковки может быть такой, что различные внутренние элементы могут быть использованы с единственным внешним элементом или внутренние элементы упаковочного комплекта могут быть взаимозаменяемы более, чем с одним внешним элементом. В этих случаях каждый внешний элемент упаковочного комплекта с уникальным серийным номером идентифицирует упаковочный комплект как сборку элементов, удовлетворяющих требованиям п. 5.4.5.6) НП-053-04 (п. 538.b) Правил МАГАТЭ-96) при условии, что сборка элементов соответствует конструкции, утвержденной компетентными органами. В таких случаях необходимо, чтобы программа обеспечения качества, установленная грузоотправителем, обеспечивала правильную идентификацию и использование этих элементов (п. 538.4 TS-G-1.1).

5.4.4-С1. Маркировка упаковок типа B(U), типа В(М) или типа С с символом трилистника, стойкая к воздействию огня и воды, предназначена для того, чтобы гарантировать возможность для такого типа упаковок быть идентифицированными после серьезной аварии как упаковки, перевозящие РМ (п. 539.1 TS-G-1.1).

5.4.5-С1. Упаковки, транспортные пакеты, резервуары и грузовые контейнеры могут быть охарактеризованы как объекты обслуживания или грузовые единицы. Необходимо, чтобы транспортные рабочие были осведомлены о содержимом указанных объектов, когда такие единицы перевозят РМ, и знали о существовании потенциальной радиологической опасности или опасности по критичности. Этикетки дают эту информацию символом трилистника, цветом и категорией (I-БЕЛАЯ, II-ЖЕЛТАЯ или III-Желтая) и этикеткой ядерного деления. Посредством этикеток можно идентифицировать: (а) радиологическую опасность или опасность по критичности, связанные с радиоактивным содержимым грузовой единицы, и (b) правила хранения и складирования, которые могут применяться к таким единицам (п. 541.1 TS-G-1.1).

5.4.5-С2. Для этикеток РМ используется часть форм ряда этикеток, применяемых в международной практике для идентификации различных классов опасных грузов. Этот ряд этикеток был установлен с целью сделать опасные грузы легкоузнаваемыми на расстоянии с помощью символов. Специальным знаком, выбранным для идентификации грузовой единицы, перевозящей РМ, является трилистник (п. 541.2 TS-G-1.1).

5.4.5-С3. Содержимое грузовой единицы может, помимо своих радиоактивных свойств, обладать свойствами, опасными в других отношениях, например, быть коррозионными или легковоспламеняющимися. В этих случаях необходимо также придерживаться правил, имеющих отношение к этому дополнительному виду опасности. Это означает, что дополнительно к этикетке РМ, на грузовой единице должны быть размещены другие соответствующие этикетки (п. 541.3 TS-G-1.1).

5.4.6-С1. Чтобы сохранять возможность опознавать грузополучателя или грузоотправителя упаковки, нормальный контроль за которой потерян (например, упаковка потеряна при выполнении транзитных операций или ошибочно перемещена в другое место), на упаковке необходима идентификационная маркировка. Эта маркировка может состоять из названия или адреса как грузоотправителя, так грузополучателя или может быть числом, определяющим накладную или транспортный документ, содержащий эту информацию (п. 534.1 TS-G-1.1).

5.4.6-С2. В отношении общих рекомендаций по соблюдению требований в части разборчивости и долговечности маркировки см. также пп. 536.2 - 536.6 TS-G-1.1 или справки 5.4.2-С3 - 5.4.2-С7 настоящего Руководства) (п. 534.2 TS-G-1.1).

5.4.7-С1. Помимо идентификации радиоактивных свойств содержимого, этикетки также включают специфическую информацию о содержимом, например, наименование нуклида, или наиболее ограничивающих нуклидов в случае смеси радионуклидов, или активность. В случае делящегося содержимого масса его может заменять активность. Эта информация важна при инциденте или аварии, где для оценки опасности может понадобиться информация о содержимом. Более специфическая информация о содержимом для материалов НУА-1 не требуется, потому что они характеризуются низкой радиационной опасностью, связанной с таким материалом (п. 543.1 TS-G-1.1).

5.4.7-С2. Желтые этикетки также показывают ТИ грузовой единицы, (т.е. упаковки, транспортного пакета, резервуара и грузового контейнера). Информация о ТИ существенна для хранения и складирования, так как она используется для контроля накопления и обеспечения правильного разделения грузовых единиц. Правила устанавливают пределы на общую сумму ТИ для группы грузовых единиц (см. табл. IX Правил МАГАТЭ-96 (табл. 5.2 НП-053-04) для перевозки не на условиях исключительного использования) (п. 543.2 TS-G-1.1).

5.4.10-С1. При идентификации наиболее ограничивающих радионуклидов с целью отражения на этикетке смеси радионуклидов следует рассматривать радионуклиды не только с самыми низкими значениями А₁ или А₂, но также и относительные количества радионуклидов. Например, способ выявления наиболее ограничивающего радионуклида состоит в определении для различных радионуклидов значения

где f_i - активность радионуклида i;

A_i = А₁ или А₂ для радионуклида i (по применимости).

Максимальное значение представляет наиболее ограничивающий радионуклид (п. 543.3 TS-G-1.1).

5.4.13-С1. Данное положение позволяет уменьшать количество и продолжительность работ с упаковками и соответственно уровень облучения персонала.

5.4.13-С2. Данное положение соответствует правилам перевозки опасных грузов международных транспортных организаций.

5.5. Требования к перевозке освобожденных упаковок

5.5.1-С1. Общий подход к регулированию перевозки освобожденных упаковок основан на том, что количество и характер их радиоактивного содержимого таковы, что при выходе из упаковки всего радиоактивного содержимого радиационная опасность не превышает опасности при разрушении упаковок типа А и выходе из них части (10^-3) твердого и жидкого содержимого (п. 518.1 TS-G-1.1).

5.5.1-С2. Освобожденные упаковки - это упаковки, в которых допустимое радиоактивное содержимое ограничено столь низкими уровнями, что потенциальные опасности незначительны, и поэтому, никакое испытание в отношении герметизации или целостности ограждения не требуется.

5.5.1-С3. При перевозке освобожденных упаковок применяются только требования, перечисленные в данном пункте НП-053-04. То есть если в тексте НП-053-04 указаны какие-либо требования к упаковкам и их перевозке без конкретизации типа упаковки, они не применяются при перевозке освобожденных упаковок. Например, на этих упаковках не обязательно указывать массу упаковки, не устанавливаются этикетки радиационной опасности и др. К таким упаковкам не применяется требование п. 2.8.2 НП-053-04.

5.5.2-С1. Уровень излучения на поверхности освобожденных упаковок не должен превышать 5 мкЗв/ч (0,5 мбэр/ч), что соответствует категории "I-БЕЛАЯ". Тем не менее, освобожденные упаковки не имеют этикетки со знаком радиационной опасности, поскольку такой уровень излучения практически не может приводить к переоблучению транспортных рабочих, а, с учетом чрезвычайно малой потенциальной опасности содержимого при авариях контроль обращения с упаковками в ходе перевозки не требуется.

Требование, чтобы радиационный уровень на поверхности освобожденной упаковки не превысил 5 мкЗв/ч, установлено для гарантии, что любая радиационная доза для населения будет незначительна и что чувствительный фотографический материал не будет поврежден.

Обычно считается, что радиационное облучение, не превышающее 0,15 мЗв, не приводит к недопустимому облучению необработанной фотографической пленки. Груз, содержащий такую пленку, должен был бы оставаться в течение более 20 ч в контакте с освобожденной упаковкой, имеющей максимальный радиационный уровень на поверхности 5 мкЗв/ч, чтобы получать предписанный радиационный предел дозы 0,1 мЗв.

Согласно тому же самому аргументу, специальная изоляция от людей не требуется. Любая радиационная доза для населения будет незначительна, даже если такой пакет перевозится в пассажирском купе транспортного средства.

5.5.2-С2. Упаковочные комплекты с биологической защитой из обедненного урана или тория (покрытые снаружи оболочкой из нерадиоактивных материалов) проектируются так, чтобы уровень излучения на их поверхности не превышал 5 мкЗв/ч. То есть в порожнем состоянии они могут перевозиться так же, как освобожденные упаковки.

5.5.4-С1. Пределы, отличные от основных пределов, допускаются, если РМ содержится внутри или образует часть прибора или иного промышленного изделия, где обеспечена дополнительная степень защиты от выхода материала в случае аварии. Дополнительная степень защиты оценивается в большинстве случаев коэффициентом 10, приводя, таким образом, к пределам, в 10 раз превышающим основные пределы. Коэффициент 10, использованный в этом и в других отклонениях от основных пределов, разработан как прагматичный показатель (п. 517.2 TS-G-1.1).

5.5.4-С2. Дополнительная степень защиты не имеет места в случае газов, поэтому пределы для приборов и промышленных изделий, содержащих газовые источники, остаются такими же, как и пределы для освобожденных упаковок, содержащих газы, не заключенные в приборах или изделиях (п. 517.3 TS-G-1.1).

5.5.4-С3. Упаковочный комплект уменьшает вероятность как повреждения содержимого, так и выхода из упаковки РМ в твердой или жидкой форме. Соответственно пределы для освобожденной упаковки с приборами и промышленными изделиями, содержащими твердые или жидкие источники, установлены в 100 раз выше, чем для отдельного прибора или изделия (п. 517.4 TS-G-1.1).

5.5.4-С4. Для упаковок с приборами и изделиями, содержащими газовые источники, упаковочный комплект может обеспечивать определенную защиту от разрушения, но он не может существенно снижать утечку газов, которые могут выйти внутри него. Поэтому пределы для освобожденных упаковок с приборами и изделиями, содержащими газовые источники, были установлены только в 10 раз выше, чем пределы для отдельного прибора или изделия (п. 517.5 TS-G-1.1).

5.5.5-С1. Основной предел активности для твердого материала не особого вида, который может перевозиться в освобожденной упаковке, равен 10^-3A₂. Этот предел для освобожденной упаковки был получен на основе допущения о 100 %-ном выходе радиоактивного содержимого в случае аварии. Максимальная активность выхода для такого события, т.е. 10^-3A₂, сравнима с предполагаемым выходом части содержимого для упаковки типа А в дозиметрических моделях, использованных при определении значения A₂ (п. 518.1 TS-G-1.1).

5.5.5-С2. В случае твердого материала не особого вида вероятность выхода какого-либо рассеиваемого РМ очень мала. Таким образом, если только радиотоксичность представляла бы собой единственную опасность, которую необходимо контролировать, то для твердых материалов не особого вида в освобожденных упаковках мог бы быть принят значительно более высокий предел для активности. Однако природа материалов особого вида не обеспечивает какой-либо дополнительной защиты, когда дело касается опасности внешнего излучения. Поэтому пределы для освобожденных упаковок, содержащих материалы особого вида, базируются скорее на A₁, чем на A₂. Основной предел, выбранный для твердого материала особого вида, равен 10^-3A₂. Он ограничивает мощность внешней эквивалентной дозы от неочищенного материала особого вида одной тысячной долей от мощности, использованной при определении значений A₁ (п. 518.2 TS-G-1.1).

5.5.5-С3. Для газообразного материала аргументы аналогичны аргументам для твердого материала, поэтому основные пределы для освобожденных упаковок содержащих газообразные материалы, также равны 10^-3A₂ для материалов не особого вида, и 10^-3A₁ для материалов особого вида. В случае одноэлементных газов пределы для упаковок крайне пессимистичны, так как вывод значения A₂ уже содержит предположение о 100 %-ном рассеянии (п. 518.3 TS-G-1.1).

5.5.5-С4. Газообразный тритий приведен отдельно, поскольку фактическая величина A₂ для трития значительно превышает значение 40 ТБк, представляющее собой обычно максимум для величин A₂. Значение 2×10²A₂ консервативно по сравнению с другими газами даже с учетом преобразования трития в тяжелую воду (п. 518.4 TS-G-1.1).

5.5.5-С5. В случае жидкостей применяется дополнительный коэффициент безопасности 10, поскольку считается, что при аварии существует большая вероятность разлива. Поэтому основной предел для освобожденных упаковок с жидкими материалами установлен равным 10^-4A₂ (п. 518.5 TS-G-1.1).

5.5.6-С1. Предметами промышленного употребления из природного или обедненного урана, которые могут перевозиться как промышленные упаковки, являются, например, авиационные противовесы, изготовленные из обедненного урана и покрытые эпоксидной смолой, урановая защита в металлических оболочках, используемая в медицинских приборах, в транспортных контейнерах (п. 519.2 TS-G-1.1).

5.5.6-С2. Назначение неактивной оболочки состоит в том, чтобы покрывать внешние поверхности урана или тория и защищать их от изнашивания, поглощать исходящее альфа-излучение и уменьшать уровень бета-излучения на доступных поверхностях изделия. Оболочка может также использоваться для контроля ввиду окисления урана или тория и возможного последующего появления нефиксированного загрязнения на наружных поверхностях таких изделий (п. 519.1 TS-G-1.1).

5.5.6-С3. В случае, когда защита из обедненного урана включена в упаковочный комплект, уран следует покрывать стальной оболочкой, и сплошность покрытия должна быть обеспечена качественной сваркой. Например, национальные нормы в Соединенных Штатах Америки оговаривают, что стальная оболочка должна иметь толщину не менее 3,2 мм, и снаружи упаковочного комплекта должна быть этикетка, показывающая, что он содержит уран, и предохраняющая его от случайной машинной обработки или от утилизации в качестве металлолома (п. 519.3 TS-G-1.1).

5.6. Требования к перевозке материалов НУА и ОПРЗ

5.6.1-С1. Поскольку от промышленных упаковок, используемых для перевозки материалов НУА и ОПРЗ, не требуется выдерживать аварийные условия, в Правила введены положения, ограничивающие содержимое упаковок до количества, которое позволяет удерживать уровень излучения на расстоянии 3 м от незащищенного материала или объекта в пределах 10 мЗв/ч. Не ожидается, что геометрические изменения материалов НУА и ОПРЗ в результате аварии приведут к значительному повышению этого уровня внешнего излучения. Это ограничивает аварийные последствия, связанные с материалом НУА и ОПРЗ, тем же уровнем, который относится к упаковкам типа А, где значение A₁ основано на незащищенном содержимом упаковки типа А, создающем уровни излучения 100 мЗв/ч на расстоянии 1 м. (п. 521.1 TS-G-1.1). См. также справку 1.3.3.2-С2 настоящего Руководства.

5.6.1-С2. В случае твердых радиоактивных отходов, очень равномерно распределенных в бетонной матрице, помещенной внутрь упаковочного комплекта с толстыми бетонными стенами, для удовлетворения условий п. 5.6.1 защиту из бетонной стены учитывать не следует. Однако уровни излучения на расстоянии 3 м от незащищенной бетонной матрицы могут быть оценены путем прямых измерений вне толстых стен упаковочного комплекта и затем скорректированы с учетом экранирующего эффекта бетонной стены. Этот метод также может использоваться в случае применения других типов упаковочных комплектов (п. 521.2 TS-G-1.1).

5.6.1-СЗ. Использование для перевозки материалов НУА и ОПРЗ различных типов промышленных упаковок осуществляется по следующему общему принципу: чем большую потенциальную опасность представляет материал, тем более прочная упаковка должна применяться. Аналогичный принцип используется для выбора условий исключительного использования (см. табл. 5.6 НП-053-04) и для пределов активности на транспортном средстве (см. табл. 5.7 НП-053-04).

5.6.4-С1. Для ОПРЗ-1 разрешается иметь нефиксированные загрязнения на недоступных поверхностях сверх величин, определенных в п. 241.a)(i) Правил МАГАТЭ-96. Такие элементы, как трубопроводы, отделяемые при снятии установки с эксплуатации, следует подготавливать к перевозке неупакованными, чтобы обеспечивать отсутствие выхода РМ в перевозочное средство. Это можно делать, например, путем использования колпаков или заглушек на обоих концах труб (п. 523.1 TS-G-1.1).

5.6.4-С2. Методы измерения фиксированного и нефиксированного загрязнения упаковок и транспортных средств указаны в справках 5.3.11-С2 и 5.3.11-С7 - 5.3.11-С12 настоящего Руководства, соответственно. Эти методы применимы и к ОПРЗ. Однако чтобы применять их правильно, грузоотправитель должен знать состав загрязнения (п. 241.7 TS-G-1.1).

5.6.5-С1. Определены пределы активности для перевозочного средства для материалов НУА и ОПРЗ, при этом учитывалась повышенная опасность, представляемая жидкостями и газами, горючими твердыми веществами и уровнями загрязнения в условиях аварий (п. 525.1 TS-G-1.1).

5.6.5-С2. "Горючие твердые вещества" в табл. 5.7 НП-053-04 означают все НУА-II и НУА-III в твердой форме, способные поддерживать горение или сами по себе, или в пламени (п. 525.2 TS-G-1.1).

5.7. Временное (транзитное) хранение

5.7.1-С1. Условия временного хранения упаковок, содержащих РМ, на железнодорожных станциях установлены в правилах перевозок опасных грузов по железным дорогам.

5.7.2-С1. Чтобы выполнять требования по радиационной защите, содержащиеся в пп. 301-307 Правил МАГАТЭ-96, разработаны простые процедуры, которые будут должным образом ограничивать облучение как людей, так и непроявленной фотопленки (п. 562.2 TS-G-1.1).

5.7.2-С2. Эффективным путем ограничения облучения людей в ходе перевозки является требование обеспечивать надлежащие разделяющие расстояния между РМ и местами, где могут присутствовать люди. Правила обеспечивают основу для определения требований к разделению, но фактическое определение и детализация этих требований делаются в зависимости от вида транспорта. Требования к разделяющим расстояниям устанавливаются национальными регулирующими органами и международными транспортными организациями, такими как Международная организация гражданской авиации, ИКАО, (IСАО) [35] и Международная морская организация, ИМО, (IMO) [136]. Эти требования были установлены на основе радиологических моделей и подтверждены опытом: фактические дозы, являющиеся следствием соблюдения этих расстояний при перевозке по морю и по воздуху, были значительно ниже, чем предельные значения доз, первоначально использованных в моделях, из которых эти расстояния были определены. Кроме того, в соответствии с требованиями ИКАО (ICAO) [35] и ИАТА (IATA) [137], следует уделять внимание вариациям, связанным с конкретным государством, авиалинией и оператором, которые могут быть более ограничивающими, чем положения, содержащиеся в Правилах МАГАТЭ (п. 562.3 TS-G-1.1).

5.7.2-С3. Неизбежно вычисления разделяющих расстояний будут основаны на предположениях, которые могут отличиться от реальных параметров в конкретных обстоятельствах. Модели должны быть надежными и консервативными. Однако модели, использующие только «наихудшие» параметры, могут приводить к рекомендациям, влекущим за собой неоправданные практические трудности или финансовые затраты. То, что соблюдение предложенных разделительных расстояний приводит к приемлемо низким дозам, более важно, чем основа, на которой эти расстояния были рассчитаны. Тем не менее транспортные схемы подвергаются изменениям, и дозы следует держать под наблюдением (п. 562.5 TS-G-1.1).

5.7.2-С4. Не следует игнорировать преимущества простоты. Ясные и простые требования будут выполняться легче и с большей вероятностью, чем сложные и более жесткие. Хороши пример этого - упрощенная таблица разделительных расстояний из Кодекса МК МПОГ (IMDG) [136], дающая практические разделяющие расстояния для различных типов судов и перевод разделяющих расстояний из Технических инструкций ИКАО (ICAO) [35] в пределы ТИ для одного отсека (п. 562.6 TS-G-1.1).

5.7.2-С5. При расчете разделяющих расстояний для зон транзитного хранения следует принимать во внимание ТИ упаковок и максимальное время нахождения. Если есть какое-либо сомнение относительно эффективности разделяющего расстояния, можно проводить проверку, используя подходящие приборы для измерения уровней излучения (п. 562.7 TS-G-1.1).

5.7.2-С6. Если вместе перевозятся опасные грузы различных классов, возможно, что содержимое упаковки с протечкой может повлиять на соседний груз, например, утечка коррозионного материала может уменьшать эффективность системы герметизации упаковки с РМ. Таким образом, было обнаружено, что в некоторых случаях необходимо ограничивать классы опасных грузов, транспортируемые рядом с грузами других классов. В некоторых случаях может быть просто установлено, опасные товары каких классов должны быть отделены от других. Обнаружено, что для обеспечения полного и легкого понимания требований весьма полезно представление этой информации в краткой табличной форме. Как пример таблицы разделяющих расстояний, одна из них, входящая в часть 7 Кодекса МКМПОГ (IMDG) [136], приводится в табл. II (п. 562.8 TS-G-1.1).

5.7.2-С7. Поскольку почтовые мешки часто содержат непроявленную фотопленку и не идентифицируются соответствующим образом, разумно защищать почтовые мешки так же, как и непроявленную фотопленку (п. 562.9 TS-G-1.1).

5.7.2-С8. См. справку 5.1.14-С1 настоящего Руководства.

5.7.3-С1. См. справку 5.3.8-С1 настоящего Руководства.

5.7.3-С2. Требование выдерживать расстояние 6 м необходимо для контроля ядерной критичности. Там, где две зоны хранения разделены стеной, полом или аналогичной границей, хранение упаковок на противоположных сторонах разделяющей физической границы также должно удовлетворять требованию сохранения расстояния 6 м (п. 568.1 TS-G-1.1).

5.7.4-С1. См. справки 5.3.8-С1 и 5.7.3-С2 настоящего Руководства.

Таблица II

Пример разделения между классами опасных грузов (цитируется по п. 565.1 TS-G-1.1). (Взято из Кодекса МК МПОГ (IMDG) [136])
