ФЕДЕРАЛЬНОЕ
АГЕНТСТВО |
||
|
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
Система стандартов безопасности труда
ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР
Технические требования
|
|
Москва Стандартинформ 2008 |
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом «Центральный научно-исследовательский институт швейной промышленности» (ОАО «ЦНИИШП») при участии НИИМТ РАМН
2 ВНЕСЕН Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 «СИЗ»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 611-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Содержание
|
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ |
|
Система стандартов безопасности труда ОДЕЖДА СПЕЦИАЛЬНАЯ ДЛЯ ЗАЩИТЫ ОТ ПОНИЖЕННЫХ ТЕМПЕРАТУР Технические требования Occupational safety standards system. Protective clothing for low temperatures. Technical requirements |
Дата введения - 2008-07-01
1 Область применения
Настоящий стандарт распространяется на швейные изделия, предназначенные для эксплуатации в качестве специальной одежды (далее - спецодежды) для защиты работающих в условиях пониженных температур воздуха при выполнении работ в различных отраслях промышленности.
Стандарт устанавливает технические требования к спецодежде, методы контроля готовой продукции и материалов для ее изготовления при проектировании, постановке на производство и сертификации.
Стандарт не распространяется на спортивную, форменную одежду и другое индивидуальное защитное снаряжение, не предназначенное для охраны труда и здоровья работающих.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.185-99 Система стандартов безопасности труда. Средства индивидуальной защиты от пониженных температур. Методы определения теплоизоляции комплекта
ГОСТ Р 12.4.218-99 Система стандартов безопасности труда. Одежда специальная. Общие технические требования
ГОСТ Р 12.4.219-99 Система стандартов безопасности труда. Одежда специальная сигнальная повышенной видимости. Технические требования
ГОСТ Р ИСО 3758-99 Изделия текстильные. Маркировка символами по уходу
ГОСТ Р 52771-2007 Классификация типовых фигур женщин по ростам, размерам и пол нотным группам при проектировании одежды
ГОСТ Р 52774-2007 Классификация типовых фигур мужчин по ростам, размерам и полнотным группам при проектировании одежды
ГОСТ 2.114-95 Единая система конструкторской документации. Технические условия
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.031-84 Средства индивидуальной защиты. Определение сортности
ГОСТ 12.4.049-78 Система стандартов безопасности труда. Ткани хлопчатобумажные и смешанные для спецодежды. Метод определения устойчивости к мокрой обработке
ГОСТ 12.4.103-83 Система стандартов безопасности труда. Одежда специальная защитная, средства защиты ног и рук. Классификация
ГОСТ 12.4.115-82 Система стандартов безопасности труда. Средства индивидуальной защиты работающих. Общие требования к маркировке
ГОСТ 15.004-88 Система разработки и постановки продукции на производство. Средства индивидуальной защиты
ГОСТ 3811-72 Материалы текстильные. Ткани, нетканые полотна и штучные изделия. Методы определения линейных размеров, линейной и поверхностной плотностей
ГОСТ 3813-72 Материалы текстильные. Ткани и штучные изделия. Методы определения разрывных характеристик при растяжении
ГОСТ 3816-81 (ИСО 811-81) Полотна текстильные. Методы определения гигроскопических и водоотталкивающих свойств
ГОСТ 4103-82 Изделия швейные. Методы контроля качества
ГОСТ 7913-76 Ткани и штучные изделия хлопчатобумажные и смешанные. Нормы устойчивости окраски и методы ее определения
ГОСТ 9733.4-83 Материалы текстильные. Методы испытания устойчивости окраски к стиркам
ГОСТ 9733.6-83 Материалы текстильные. Методы испытания устойчивости окрасок к Поту
ГОСТ 9733.13-83 Материалы текстильные. Метод испытания устойчивости окраски к органическим растворителям
ГОСТ 9733.27-83 Материалы текстильные. Метод испытания устойчивости окраски к трению
ГОСТ 9913-90 Материалы текстильные. Методы определения стойкости к истиранию
ГОСТ 10581-91 Изделия швейные. Маркировка, упаковка, транспортирование и хранение
ГОСТ 10681-75 Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения
ГОСТ 12088-77 Материалы текстильные и изделия из них. Метод определения воздухопроницаемости
ГОСТ 12807-2003 Изделия швейные. Классификация стежков, строчек и швов
ГОСТ 12930-67 Ткани хлопчатобумажные и смешанные защитные для спецодежды. Нормы устойчивости окраски
ГОСТ 17037-85 Изделия швейные и трикотажные. Термины и определения
ГОСТ 18976-73 Ткани текстильные. Метод определения стойкости к истиранию
ГОСТ 20272-96 Ткани подкладочные из химических нитей и пряжи. Общие технические условия
ГОСТ 20489-75 Материалы для одежды. Метод определения суммарного теплового сопротивления
ГОСТ 20521-71 Технология швейного производства. Термины и определения
ГОСТ 21050-75 Ткани для спецодежды. Метод определения устойчивости к химической чистке
ГОСТ 22730-87 Полотна текстильные. Метод определения раздвигаемости
ГОСТ 22900-78 Кожа искусственная и пленочные материалы. Методы определения паропроницаемости и влагопоглощения
ГОСТ 22977-89 Детали швейных изделий. Термины и определения
ГОСТ 23948-80 Изделия швейные. Правила приемки
ГОСТ 25617-83 Ткани и изделия льняные, полульняные, хлопчатобумажные и смешанные. Методы химических испытаний
ГОСТ 28073-89 Изделия швейные. Методы определения разрывной нагрузки, удлинения ниточных швов, раздвигаемости нитей в швах
ГОСТ 29122-91 Средства индивидуальной защиты. Требования к стежкам, строчкам и швам
ГОСТ 30157.1-95 Полотна текстильные. Метод определения изменения размеров после мокрой обработки или химической чистки. Режимы обработок
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 17037-85, ГОСТ 20521-71, ГОСТ 22977-89, ГОСТ Р 12.4.218-99.
4 Классификация
4.1 Виды спецодежды устанавливают в соответствии с требованиями ГОСТ 12.4.011-89.
4.2 Классификационная группа и обозначение спецодежды по защитным свойствам должны соответствовать требованиям ГОСТ 12.4.103-83.
4.3 Спецодежда в зависимости от климатических поясов (регионов) Российской Федерации (см. 5.6.6) подразделяется по уровню теплозащитных свойств на четыре класса защиты:
1-й класс защиты - спецодежда для эксплуатации в I - II климатическом поясе (регион III);
2-й класс защиты - в III климатическом поясе (регион II);
3-й класс защиты - в IV климатическом поясе (регион IБ);
4-й класс защиты - в «особом» климатическом поясе (регион IA).
В настоящем стандарте требования к теплозащитным свойствам спецодежды установлены на уровне «допустимого теплового состояния» человека, при котором обеспечивается сохранение, как работоспособности, так и здоровья работающего с регламентацией времени непрерывного пребывания на холоде не более двух часов.

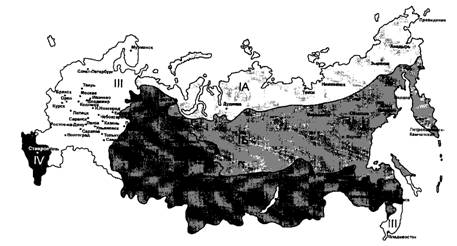

Схема районирования территории Российской Федерации по климатическим поясам (регионам) приведена в приложении А.
5 Технические требования
5.1 Характеристики (основные виды и размеры)
5.1.1 Спецодежду допускается эксплуатировать в закрытых помещениях и на открытом воздухе. В зависимости от условий эксплуатации комплектация спецодежды может быть различной:
костюм - куртка и брюки (или полукомбинезон);
комплект - костюм и жилет; костюм и утепленное белье; комбинезон и жилет; другие варианты. По заявке потребителя (заказчика) допускается изготовлять спецодежду с дополнительными изделиями средств индивидуальной защиты (СИЗ) головы, рук.
5.1.2 Изделия спецодежды, если не имеется особых требований, изготовляют с притачной, пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой.
Спецодежду по размерам следует изготовлять на типовые фигуры человека (мужскую и женскую) второй полнотной группы.
Размер изделий спецодежды, кроме комбинезона, должен содержать группировку двух размерных признаков типовой фигуры человека - сдвоенные значения роста и обхвата груди, указанных в таблице 1. Диапазон размеров спецодежды для мужчин и женщин может быть уменьшен или увеличен по требованию потребителя (заказчика) при сохранении установленных интервалов.
Таблица 1
|
Размер |
|||||||
|
Сдвоенные значения роста, см |
|||||||
|
146; 152 |
158; 164 |
170; 176 |
182; 188 |
||||
|
Сдвоенные значения обхвата груди, см |
|||||||
|
88; 92 |
96 |
100 |
104; 108 |
112; 116 |
120; 124 |
128; 132 |
|
|
Примечание - Интервалы значений размерных признаков типовой фигуры человека, принятые при группировке, указаны в таблицах Б.1 - Б.3 (приложение Б). |
|||||||
Размер комбинезона должен содержать группировку двух размерных признаков типовой фигуры человека - рост и сдвоенные значения обхвата груди, указанные в таблице 2.
Таблица 2
|
Размер |
|||||||
|
Рост, см |
|||||||
|
146 |
152 |
158 |
164 |
170 |
176 |
182 |
188 |
|
Сдвоенные значения обхвата груди, см |
|||||||
|
88; 92 |
96; |
100 |
104; 108 |
112; 116 |
120; |
124 |
128; 132 |
|
Примечание - Интервалы значений размерных признаков типовой фигуры человека, принятые при группировке, указаны в таблицах Б.1 - Б.3 (приложение Б). |
|||||||
Допускается указание размеров спецодежды в соответствии с ГОСТ Р 12.4.218-99. Пример обозначения (записи) размера на маркировке, в товарно-сопроводительной и технической документации:
костюм, куртка, брюки, полукомбинезон, жилет -170; 176-96; 100; комбинезон - 170-96; 100.
5.1.4 При разработке конструкции спецодежды базового размера за основу принимают значения размерных признаков типовой фигуры человека второй полнотной группы:
- для мужчин - 170; 176-96; 100;
- для женщин - 158; 164-96; 100.
5.1.5 Оптимальное значение конструктивных прибавок для плечевых изделий в зависимости от класса защиты спецодежды должно соответствовать значениям, указанным в таблице 3.
Таблица 3
|
Наименование |
Класс защиты спецодежды |
Значение конструктивной прибавки *, см |
|||||
|
Для плечевых изделий |
для поясных изделий |
для плечепоясных изделий |
|||||
|
к полуобхвату груди ПГ |
к полуобхвату талии ПТ |
к полуобхвату бедер ПБ |
к полуобхвату груди ПГ |
к полуобхвату талии ПТ |
к полуобхвату бедер ПБ |
||
|
Мужская (основное изделие) |
3,4 |
21,0-24,0 |
5,0-7,0 |
- |
21,0 |
7,0 |
- |
|
2 |
18,0-21,0 |
3,0-5,0 |
- |
18,0 |
5,0 |
- |
|
|
1 |
18,0 |
3,0 |
- |
||||
|
Мужское утепленное белье** |
- |
12,0 |
2,0-3,0 |
- |
- |
- |
- |
|
Женская (основное изделие) |
3,4 |
21,0-24,0 |
- |
8,0-10,0 |
21,0 |
- |
10,0 |
|
2 |
18,0-21,0 |
- |
6,0-8,0 |
18,0 |
- |
8,0 |
|
|
1 |
18,0 |
- |
6,0 |
18,0 |
- |
6,0 |
|
|
Женское утепленное белье** |
- |
12,0 |
- |
2,0-4,0 |
- |
- |
- |
|
* Конструктивная прибавка содержит прибавку на свободное облегание и прибавку на толщину пакета материалов. ** Утепленное белье (куртка и брюки) входит в комплект спецодежды 3-го и 4-го классов защиты. |
|||||||
5.1.6 Значения линейных измерений готовых изделий спецодежды (куртки, брюк, полукомбинезона, утепленного белья, комбинезона) на типовую фигуру и допускаемые отклонения от них указаны в таблицах В.1 - В.3 (приложение В) и в таблицах Г.1 - Г.3 (приложение Г). Значения измерений дифференцированы по размерам и конструктивным прибавкам.
Номинальные значения измерений базового размера указаны с учетом типовых фигур мужского и женского населения Российской Федерации по ГОСТ Р 52774-2007 и ГОСТ Р 52771-2007.
5.1.7 Предельные отклонения от номинальных значений линейных измерений готового изделия должны составлять, см, не более:
1,0 - для измерений по ширине;
1,5 - для измерений по длине.
5.1.8 Полный комплект СИЗ для защиты от пониженных температур в реальных условиях эксплуатации должен содержать средства защиты рук и головы, а также обувь.
5.2 Требования к эргономике
При разработке спецодежды необходимо соблюдать требования к эргономике, установленные ГОСТ Р 12.4.218-99.
5.3 Внешний вид
5.3.1 Внешний вид спецодежды и модельные особенности должны быть согласованы с потребителем (заказчиком) и установлены в технических документах, утвержденных в установленном порядке.
5.3.2 Для обеспечения теплозащитных свойств спецодежда должна быть:
- с утепленными или ветрозащитными планками в местах расположения сквозных застежек основного изделия;
- с утепленным пристегивающимся капюшоном с регулировкой лицевого выреза;
- с утепленным воротником;
- с трикотажными напульсниками низа рукавов утепленной подкладки куртки;
- с утепленным поясом брюк (область поясницы в комбинезоне);
- с утепленным бельем - с трикотажным воротником-стойкой, трикотажными напульсниками низа рукавов и брюк, регулировкой ширины по линии талии брюк и спинки куртки;
- пристегивающаяся утепленная подкладка куртки-с утепленной планкой центральной застежки, трикотажными напульсниками низа рукавов, с притачным утепленным или меховым воротником, пристегивающимся к воротнику основного изделия.
5.3.3 Конструкцией спецодежды должны быть обеспечены:
- удобство пользования изделием и отдельными его элементами за счет функционального и эргономичного расположения деталей и узлов;
- возможность регулирования прилегания изделия в области талии;
- возможность регулирования теплового состояния работающего при изменении метеорологических условий или физической активности человека (например, используя утепленный жилет, съемный капюшон и др.);
- соразмерность дополнительных изделий комплекта, исключающая утолщение в области горловины, проймы и вверху шагового шва (например, при использовании утепленного жилета в комплекте с курткой).
5.3.4 В конструкции изделий спецодежды допускаются:
- различные виды и формы капюшона, воротника, рукавов;
- различные виды, формы и размеры кокеток, усилительных и защитных накладок, ветрозащитных планок, пояса брюк, нагрудника и спинки полукомбинезона и других дополнительных элементов;
- различные виды, формы, размеры и число застежек, карманов, клапанов, пат, хлястиков;
- различные способы крепления капюшона, утепленной подкладки, бретелей;
- различные элементы и способы регулирования ширины изделия на уровне талии, бедер, низа изделия и рукавов; длины лицевого выреза капюшона, бретелей и других деталей, объема капюшона, головного убора;
- отделочные и (или) сигнальные элементы, логотип фирменного знака, эмблема и (или) пиктограмма защитных свойств изделия, материалов, амортизационные прокладки, элементы для воздухообмена пододежного пространства.
5.4 Требования к изготовлению
5.4.1 Спецодежду следует изготовлять в соответствии с настоящим стандартом, с требованиями базовых конструкций и промышленной технологии спецодежды, технического описания (ТО), согласованными и утвержденными в установленном порядке.
Спецодежда должна соответствовать образцу-эталону по ГОСТ 15.004-88.
5.4.2 На конкретную модель спецодежды должно быть разработано ТО с обязательным соблюдением требований ГОСТ 12807-2003, ГОСТ 29122-91, включающее в себя: титульную страницу, вводную часть (область назначения, класс защиты спецодежды), описание внешнего вида и рисунок с указанием модельных особенностей; таблицу измерений готовой спецодежды (наименование, величины и допускаемые отклонения линейных измерений); перечень (таблицу) материалов, применяемых для изготовления спецодежды с указанием артикула и наименования, нормативного или технического документа, назначения; технологические особенности изготовления.
5.4.3 Направление нитей основы ткани в деталях кроя, предельное отклонение от направления нитей основы, основные измерения деталей кроя по сравнению с лекалами - в соответствии с действующими техническими документами.
Раскрой деталей изделия допускается производить с надставками, выполненными в соответствии с действующими техническими документами. Места расположения надставок, их количество и размеры указывают в ТО на модель.
5.4.4 При изготовлении спецодежды необходимо соблюдать симметричность право- и левосторонних деталей изделия, соответствие расположения парных элементов (петель и пуговиц, частей кнопок и т.п.).
5.4.5 Длина и ширина утепленной подкладки по размеру должна соответствовать верху изделия.
5.4.6 Слои пакета материалов утепленной подкладки и утепленного белья должны быть скреплены между собой для исключения возможности их деформации в процессе эксплуатации. При выстегивании деталей параллельными строчками расстояние между ними не должно превышать 12,0 см.
5.4.7 Способы крепления пристегивающейся утепленной подкладки должны быть надежны, места крепления к верху изделия - доступны при эксплуатации и должны обеспечивать сохранение теплозащитных свойств одежды.
5.4.8 Ширина ветрозащитной планки сквозной застежки должна быть не менее 10,0 см, ширина подбородочной части капюшона - не менее 12,0 см, длина трикотажных напульсников - не менее 8,0 см, ширина утепленного пояса (области поясницы) - не менее 8,0 см в готовом виде.
5.4.9 Полосы из материалов со световозвращающими свойствами, с флуоресцентной окраской в одежде, предназначенной для визуального обозначения работающего при направленном освещении (повышенной видимости), должны быть выполнены в соответствии с требованиями ГОСТ Р 12.4.219-99.
5.4.10 Бретели (при наличии) должны иметь возможность регулирования длины. Застежка (при ее наличии) должна обеспечивать надежность фиксации длины и прочность крепления бретели.
5.4.11 Места расположения, размеры, число и вид застежек, карманов, кокеток, планок, ветрозащитных и амортизационных прокладок определяются характером и условиями эксплуатации спецодежды. Перечисленные элементы одежды согласовывают с потребителем (заказчиком) и указывают в ТО. Карманы, в т.ч. утепленного белья, могут быть внешние, внутренние, прорезные или накладные.
5.4.12 Спецодежду 1-го и 2-го классов защиты по заявке потребителя (заказчика) допускается изготовлять с воротником и капюшоном без утеплителя.
Спецодежду 3-го и 4-го классов защиты следует изготовлять с утепленным капюшоном; пристегивающейся или комбинированной (пристегивающейся и притачной) утепленной подкладкой; утепленным клапаном (области расположения застежки) с пристегивающейся подбородочной частью; меховым воротником (пристегивающимся или притачным); утепленным бельем.
Утепленное белье представляет собой самостоятельный костюм, изготовленный в соответствии с требованиями настоящего стандарта.
Допускается изготовление спецодежды без утепленного белья при обеспечении необходимой теплозащиты комплекта в соответствии с требованиями 5.6.
5.4.13 Утепленное белье должно быть: с функциональным отверстием в среднем шве передних частей брюк (для мужчин); вставкой (ластовицей) из эластичного материала или пропуском в шве втачивания рукава (от 8 до 12 см в готовом виде) в нижней части проймы рукава.
5.4.14 Допускается изготовлять спецодежду по техническим условиям (ТУ) в случае необходимости введения дополнительных требований, обусловленных спецификой условий труда конкретного производства (например, для одежды повышенной видимости, с антистатическими, огне-, нефте- и маслоотталкивающими свойствами; для защиты от действия искр и брызг расплавленного металла и др.).
В ТУ не допускается снижение требований настоящего стандарта.
ТУ разрабатывают в соответствии с ГОСТ 2.114-95 и согласовывают с подкомитетом «СИЗ. Одежда специальная» (ПК-4) Технического комитета по стандартизации «Средства индивидуальной защиты» (ТК320).
5.4.15 Сортность готовых изделий определяют по ГОСТ 12.4.031-84.
5.5 Требования к материалам
Материалы верха изделия
5.5.1 Материалы верха изделия должны соответствовать требованиям нормативных документов по качеству и сортности и обладать необходимыми свойствами в соответствии с настоящим стандартом.
Для изготовления спецодежды допускается использовать ткани из натуральных волокон и смешанные (из смеси натуральных волокон с химическими волокнами (нитями). Ткани могут иметь различные виды отделок или пропиток: водоотталкивающую, масло-, нефтестойкую и другие.
При длительности непрерывного пребывания работающего в условиях пониженных температур не более двух часов допускается использование в качестве верхнего слоя одежды тканей из химических волокон.
Материалы, используемые в спецодежде, должны соответствовать нормам санитарно-гигиенических требований.
5.5.2 Требования к качеству текстильных полотен, используемых в качестве верхнего слоя спецодежды, приведены в таблице 4.
Таблица 4
|
Наименование показателя |
Значение показателя |
Метод испытания |
|
Поверхностная плотность, г/м2, не менее |
200 |
По ГОСТ 3811-72 |
|
Содержание натуральных или вискозных волокон, %, не менее |
30 |
По ГОСТ 25617-83 |
|
Разрывная нагрузка, Н, не менее: |
|
По ГОСТ 3813-72 |
|
по основе |
780 |
|
|
по утку |
650 |
|
|
Усилие раздирания, Н, не менее: |
|
По ГОСТ 3813-72 |
|
основа |
51 |
|
|
уток |
36 |
|
|
Стойкость к истиранию, цикл, не менее: |
|
|
|
- для тканей с содержанием шерсти |
4500 |
По ГОСТ 9913-90 |
|
- для хлопчатобумажных тканей |
3500 |
По ГОСТ 18976-73 |
|
-для тканей с содержанием химических нитей (волокон) |
5500 |
По ГОСТ18976 |
|
Паропроницаемость, мг/см2 ч, не менее |
40 |
По ГОСТ 22900-78 |
|
Водоупорность*, мм вод. ст., не менее |
180 |
По ГОСТ 3816-81 |
|
Изменение линейных размеров после мокрой обработки, %, не более: |
|
По ГОСТ 30157.1-95 |
|
- по основе |
-3,5 |
|
|
-по утку |
±2,0 |
|
|
Устойчивость окраски к физико-химическим воздействиям: |
Не ниже группы «прочная» |
По ГОСТ 12930-67 |
|
- стирки |
По ГОСТ 9733.4-83 |
|
|
- сухого трения |
По ГОСТ 9733.27-83 |
|
|
- органических растворителей (химической чистки) |
По ГОСТ 9733.13-83 |
|
|
* Для тканей одежды, эксплуатируемой на открытом воздухе. |
||
Допускается снижение показателя «водоупорность» для отделки ВО-У не более чем на 30 % после пяти стирок (ГОСТ 12.4.049-78) или после пяти химических чисток (ГОСТ 21050).
Подкладочные материалы
5.5.3 Показатели физико-механических свойств подкладочных тканей должны соответствовать требованиям, указанным в таблице 5.
Допускается использовать для изготовления подкладки ворсованные хлопчатобумажные и смешанные ткани (типа фланель, байка).
Таблица 5
|
Наименование показателя |
Значение показателя |
Метод испытания |
|
Поверхностная плотность, г/м2, не менее |
110 |
По ГОСТ 3811-72 |
|
Содержание натуральных вискозных волокон*, %, не менее |
50 |
По ГОСТ 25617-83 |
|
Разрывная нагрузка, Н, не менее: - по основе |
216 |
По ГОСТ 3813-72 |
|
-по утку |
177 |
|
|
Стойкость к истиранию, циклы, не менее |
1500 |
По ГОСТ 18976-73 |
|
Гигроскопичность, %, не менее |
10 |
По ГОСТ 3816-81 |
|
Паропроницаемость, мг/см2 ч, не менее |
45 |
По ГОСТ 22900-78 |
|
Изменение линейных размеров после мокрой обработки, %, не более: |
|
По ГОСТ 30157.1-95 |
|
- по основе |
-3,5 |
|
|
-по утку |
±2,0 |
|
|
Устойчивость окраски к физико-химическим воздействиям: |
Не ниже группы «прочная» |
По ГОСТ 20272-96, ГОСТ 7913-76 |
|
- стирки |
По ГОСТ 9733.4-83 |
|
|
- пота |
По ГОСТ 9733.6-83 |
|
|
- сухого трения |
По ГОСТ 9733.27-83 |
|
|
- органических растворителей (химической чистки) |
По ГОСТ 9733.13-83 |
|
|
* Содержание натуральных волокон подкладочных материалов для спецодежды 3-го и 4-го классов защиты - не менее 100 %. |
||
Утепляющие материалы
5.5.4 В качестве утепляющего слоя в спецодежде (если отсутствуют специальные требования) допускается использовать любые виды утеплителей: нетканые утеплители, вату, натуральный мех, пухоперовой несвязный утеплитель (наполнитель) и др., толщина или количество слоев которого обеспечивают необходимые теплозащитные свойства спецодежды.
Показатели физико-механических свойств утепляющих материалов должны соответствовать требованиям, указанным в таблице 6.
Таблица 6 - Требования к утепленной подкладке (утепляющему слою) спецодежды
|
Наименование показателя |
Значение показателя |
Метод испытаний |
|
Миграция волокон через ткани верха и подкладки |
Не более двух волокон на площади 150 см2 |
По 6.17 |
|
Гигроскопичность, %, не менее |
3 |
По ГОСТ 3816-81 |
5.5.5 Утеплитель (наполнитель) должен быть равномерно распределен по всей площади деталей изделия.
5.5.6 Изделия текстильной, пластмассовой и металлической галантереи, пуговицы, застежки-молнии и др. должны быть устойчивы к действию отрицательных температур, глажению и химической чистке.
5.6 Требования к одежде
5.6.1 Разрывная нагрузка швов соединения деталей спецодежды должна быть не менее 250 Н.
5.6.2 Теплозащитные свойства спецодежды характеризуют показатели суммарного теплового сопротивления и воздухопроницаемость пакета материалов. Теплозащитные свойства пакета материалов одежды определяют инструментальным методом по ГОСТ 20489-75.
5.6.3 Нормативные показатели теплозащитных характеристик пакета материалов, применяемых в спецодежде, должны соответствовать значениям, указанным в таблице 7.
Таблица 7
|
Класс защиты спецодежды |
Суммарное тепловое сопротивление пакета материалов одежды в условиях естественной конвекции, м2-°С/Вт, не менее |
|
|
плечевое изделие |
поясное изделие |
|
|
4 |
0,77 |
0,69 |
|
3 |
0,83 |
0,80 |
|
2 |
0,64 |
0,57 |
|
1 |
0,51 |
0,50 |
|
Примечания: 1 Норматив показателей теплозащитных свойств для комбинезона должен соответствовать нормативным значениям плечевого изделия. 2 Воздухопроницаемость верхнего слоя пакета материалов одежды должна быть 10 - 40 дм3/м2 с. |
||
5.6.4 Для обеспечения установленных требований ветрозащитных качеств (см. таблицу 7) в пакете материалов допускается использовать ветрозащитную прокладочную ткань (или ткань типа тик) дополнительно. Значение паропроницаемости ветрозащитной ткани должно быть не менее 45 г/м2 ч.
5.6.5 Теплозащитные свойства полного комплекта СИЗ для защиты от пониженных температур в реальных условиях эксплуатации характеризует показатель теплоизоляции комплекта СИЗ, определяемый по ГОСТ Р 12.4.185-99.
5.6.6 Теплоизоляция полного комплекта СИЗ в зависимости от условий эксплуатации должна соответствовать требованиям, указанным в таблице 8.
5.6.7 Теплоизоляцию комплекта СИЗ при эксплуатации в условиях, отличных от указанных в таблице 8, определяют расчетным методом, указанным в приложении Д.
Таблица 8
|
Класс защиты |
Климатический пояс (регион) |
Температура воздуха* зимних месяцев, °С |
Скорость ветра* в зимние месяцы, м/с |
Теплоизоляция комплекта СИЗ, °С м2/Вт |
|||
|
при воздухопроницаемости верхнего слоя одежды, дм3/м2 с |
|||||||
|
10 |
20 |
30 |
40 |
||||
|
4 |
«Особый» (IA) |
-25 |
6,8 |
0,669 |
0,714 |
0,764 |
0,823 |
|
3 |
IV (1Б) |
-41 |
1,3 |
0,744 |
0,752 |
0,759 |
0,767 |
|
2 |
III (II) |
-18 |
3,6 |
0,518 |
0,534 |
0,551 |
0,569 |
|
1 |
II-I (III) |
-9,7 |
5,6 |
0,451 |
0,474 |
0,500 |
0,528 |
|
* Наиболее вероятная скорость ветра соответствующего климатического пояса (региона). Примечание - Требования установлены с учетом выполнения человеком физической работы средней тяжести (130 Вт/м2) и продолжительности непрерывного пребывания его на холоде не более двух часов. |
|||||||
5.7 Маркировка, упаковка, транспортирование и хранение
5.7.1 Маркировка, упаковка, транспортирование и хранение готовых изделий - по ГОСТ 12.4.115-82, ГОСТ 10581-91, ГОСТ Р ИСО 3758-99.
5.7.2 Допускается маркировка готовой продукции по ГОСТР 12.4.218-2002.
6 Методы контроля
6.1 Готовая спецодежда должна быть принята соответствующей службой технического контроля предприятия-изготовителя.
6.2 Правила приемки - по ГОСТ 23948-80.
6.3 Метод контроля качества готовой спецодежды - по ГОСТ 4103-82.
6.4 Определение поверхностной плотности - по ГОСТ 3811-72.
6.5 Определение вида и массовой доли волокон - по ГОСТ 25617-83.
6.6 Определение разрывной нагрузки и усилия раздирания - по ГОСТ 3813-72.
6.7 Определение разрывной нагрузки шва - по ГОСТ 28073-89.
6.8 Определение воздухопроницаемости - по ГОСТ 12088-77.
6.9 Определение стойкости к истиранию - по ГОСТ 18976-73, ГОСТ 9913-90.
6.10 Определение изменения размеров после мокрой обработки - по ГОСТ 30157.1-95.
6.11 Определение устойчивости окраски к физико-химическим воздействиям - по ГОСТ 9733.4-83, ГОСТ 9733.6-83 (метод 1), ГОСТ 9733.13-83, ГОСТ 9733.27-83 (сухое).
6.12 Определение суммарного теплового сопротивления пакета материалов - по ГОСТ 20489-75.
6.13 Определение водоупорности, гигроскопичности - по ГОСТ 3816-81.
6.14 Определение паропроницаемости - по ГОСТ 22900-78.
6.15 Определение теплоизоляции комплекта СИЗ - по ГОСТ Р 12.4.185-99.
6.16 Определение изменения линейных размеров после мокрой обработки - по ГОСТ 30157.0-95, ГОСТ 30157.1-95.
6.17 Определение миграции волокон утеплителя через покрывающие материалы проводят с использованием способа хаотического перемещения проб на приборе ящичного типа.
Испытуемые пробы в виде рукава с сердечником из резиновой трубки хаотически перемещаются внутри вращающегося куба, стороны которого оклеены пробковыми пластинами. В процессе испытания пакет материалов претерпевает воздействия разнонаправленных усилий. Пакеты соприкасаются друге другом и с пробковыми пластинами сторон куба, в результате чего плохо закрепленные в структуре текстильного полотна волокна перемещаются между нитями, волокнами верхнего слоя пакета и выходят на поверхность. Миграцию волокон оценивают после четырех часов неориентированных воздействий.
6.18 Определение устойчивости защитных свойств к мокрым обработкам - по ГОСТ 12.4.049-78.
6.19 Определение устойчивости защитных свойств к химической чистке - по ГОСТ 21050-2004.
7 Указания по эксплуатации
7.1 Спецодежду необходимо поставлять потребителю с инструкцией по эксплуатации с указанием времени допустимого пребывания на холоде, установленного в соответствии с [1].
Инструкция по эксплуатации должна содержать основные правила эксплуатации продукции и ее ремонта, время непрерывной и циклической эксплуатации продукции и ее ремонта, определенные условия эксплуатации и (или) режимы, требования к утилизации продукции (если она представляет опасность для окружающей среды).
7.2 Готовые изделия должны содержать информацию по уходу.
7.3 Способы ухода за готовыми изделиями разрабатывают в соответствии с требованиями ГОСТ Р ИСО 3758-99 с учетом вида и массовой доли волокон материалов, используемых в готовом изделии.
8 Требования безопасности
8.1 Спецодежда должна обеспечивать защиту человека от пониженных температур в течение всего нормативного срока эксплуатации.
8.2 Спецодежда во время эксплуатации не должна являться причиной несчастных случаев.
8.3 Материалы для изготовления спецодежды должны иметь разрешение к применению органами государственного санитарного надзора. Применяемые ткани, комплектующие изделия и фурнитура не должны выделять в воздушную среду и при контакте с кожей человека токсичные вещества в количествах, превышающих гигиенические нормативы.
8.4 Спецодежда должна иметь санитарно-эпидемиологическое заключение о соответствии санитарно-эпидемиологическим нормам и правилам и сертификат соответствия в системе сертификации ГОСТ Р.
8.5 Утилизация спецодежды не должна наносить вреда экологии окружающей среды.
9 Гарантии изготовителя
При соблюдении потребителем требований транспортирования, хранения и указаний по эксплуатации на спецодежду устанавливается:
- гарантийный срок эксплуатации - в соответствии с отраслевыми нормами, утвержденными в установленном порядке;
- гарантийный срок хранения - в соответствии с нормативами сохранения защитных свойств материалов, используемых при изготовлении спецодежды и установленных в технической документации производителя.
Приложение А
(справочное)
Схема районирования территории Российской Федерации по
климатическим поясам (регионам)
Обозначения: IA - «особый» климатический пояс; IБ - IV климатический пояс; II - III климатический пояс; III - I-II климатический пояс.
Приложение Б
(справочное)
Интервалы значений размерных признаков типовой фигуры человека
Таблица Б. 1
|
Сдвоенные значения роста, см |
Интервал роста, см |
|
146; 152 |
От 143,0 до 155,0 включ. |
|
158; 164 |
Св. 155,1 » 167,0 » |
|
170; 176 |
» 167,1 » 179,0 » |
|
182; 188 |
» 179,1 » 191,0 » |
Таблица Б. 2
|
Сдвоенные значения обхвата груди, см |
Интервал обхвата груди, см |
|
88; 92 |
От 86,0 до 94,0 включ. |
|
96; 100 |
Св. 94,1 » 102,0 » |
|
104; 108 |
» 102,1 » 110,0 » |
|
112; 116 |
» 110,1 » 118,0 » |
|
120; 124 |
» 118,1 » 126,0 » |
|
128; 132 |
» 126,1 » 134,0 » |
Таблица Б. 3
|
Рост, см |
Интервал роста, см |
|
146 |
От 143,0 до 149,0 включ. |
|
152 |
Св. 149,1 » 155,0 » |
|
158 |
» 155,1 » 161,0 » |
|
164 |
» 161,1 » 167,0 » |
|
170 |
» 167,1 » 173,0 » |
|
176 |
» 173,1 » 179,0 » |
|
182 |
» 179,1 » 185,0 » |
|
188 |
» 185,1 » 191,0 » |
Приложение В
(обязательное)
Измерения готовых костюмов (куртка, брюки или полукомбинезон) для мужчин
Таблица В. 1
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерения по размерам, см |
|
|
170; 176-96; 100 |
Сдвоенные значения роста |
Сдвоенные значения обхвата груди |
|||
|
КУРТКА (рисунок В.1) |
|||||
|
1 |
Длина спинки |
3,4 |
80,0 (81,0) |
±4,0 |
0 |
|
2 |
79,0 (80,0) |
||||
|
1 |
79,0 |
||||
|
2 |
Ширина спинки (в самом узком месте) |
3,4 |
54,5 (56,5) |
0 |
±2,0 |
|
2 |
52,5 (54,5) |
||||
|
1 |
52,5 |
||||
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 4,0 см) |
3,4 |
74,0 (77,0) |
0 |
±4,0 |
|
2 |
71,0 (74,0) |
||||
|
1 |
71,0 |
||||
|
4 |
Длина рукава |
3,4 |
64,5 (65,0) |
±4,0 |
±0,5 |
|
2 |
64,0 (64,5) |
||||
|
1 |
64,0 |
||||
|
5 |
Длина воротника по линии втачивания |
3,4 |
55,0 (57,0) |
0 |
±2,0 |
|
2 |
53,0 (55,0) |
||||
|
1 |
53,0 |
||||
|
6 |
Длина полочки |
3,4 |
82,5 (83,5) |
±4,0 |
±0,8 |
|
2 |
81,0 (82,5) |
||||
|
1 |
81,0 |
||||
|
7 |
Ширина изделия внизу (ширина борта 4,0 см) |
3,4 |
74,0 (77,0) |
0 |
±3,0 |
|
2 |
71,0 (74,0) |
||||
|
1 |
71,0 |
||||
|
8 |
Ширина рукава вверху |
3,4 |
32,5 (34,5) |
0 |
±1,5 |
|
2 |
30,5 (32,5) |
||||
|
1 |
30,5 |
||||
|
9 |
Ширина рукава внизу |
3,4 |
20,0 (21,0) |
0 |
±0,5 |
|
2 |
19,0 (20,0) |
||||
|
1 |
19,0 |
||||
Окончание таблицы В. 1
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерения по размерам, см |
|
|
170; 176-96; 100 |
Сдвоенные значения роста |
Сдвоенные значения обхвата груди |
|||
|
БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) |
|||||
|
1 |
Длина по боковому шву (без учета ширины пояса) |
1,2,3,4 |
104,0 |
±9,0 |
0 |
|
2 |
Длина половины пояса или ширина по линии талии |
3,4 |
48,0 (50,0) |
0 |
±4,0 |
|
2 |
46,0 (48,0) |
||||
|
1 |
46,0 |
||||
|
3 |
Длина по шаговому шву |
3,4 |
77,5 |
±7,0 |
±1,0 |
|
2 |
78,0 (77,5) |
||||
|
1 |
78,0 |
||||
|
4 |
Ширина на уровне среднего шва |
3,4 |
37,5 (39,0) |
0 |
±2,0 |
|
2 |
36,0 (37,5) |
||||
|
1 |
36,0 |
||||
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (куртка, брюки или полукомбинезон) и градация по размерам типовых фигур мужского населения Российской Федерации выполнены по ГОСТ Р 52774-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера при сохранении их градации по размерам. |
|||||
Таблица В. 2 - Измерения готового утепленного белья (куртка, брюки) для мужчин
|
Номер измерения на рисунке |
Наименование измерения |
Значение измерения базового размера, см |
Изменение значения измерений по размерам, см |
|
|
170; 176-96; 100 |
Сдвоенные значения роста |
Сдвоенные значения обхвата груди |
||
|
КУРТКА (рисунок В.1) |
||||
|
1 |
Длина спинки |
67,0 |
±4,0 |
0 |
|
2 |
Ширина спинки (в самом узком месте) |
48,5 |
0 |
±2,0 |
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
64,0 |
0 |
±4,0 |
|
4 |
Длина рукава |
63,5 |
±4,0 |
±0,5 |
|
5 |
Длина воротника |
48,5 |
0 |
±2,0 |
|
6 |
Длина полочки |
68,5 |
±4,0 |
±0,8 |
|
7 |
Ширина изделия внизу (ширина борта 3,0 см) |
63,0 |
0 |
±3,0 |
|
8 |
Ширина рукава вверху |
25,0 |
- |
±1,5 |
|
БРЮКИ (рисунок В.2) |
||||
|
1 |
Длина по боковому шву (без учета ширины пояса) |
102,0 |
±9,0 |
0 |
|
3 |
Длина по шаговому шву |
76,0 (75,5) |
±7,0 |
± 1,0 |
|
4 |
Ширина на уровне среднего шва |
35,5 (36,0) |
0 |
±2,0 |
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (утепленного белья) и градация по размерам типовых фигур мужского населения Российской Федерации выполнены по ГОСТ Р 52774-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера при сохранении их градации по размерам. |
||||
Таблица В. 3 - Измерения готового комбинезона для мужчин (см. рисунок В.3)
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерения по размерам, см |
|
|
170; 176-96; 100 |
значения роста |
Сдвоенные значения обхвата груди |
|||
|
1 |
Длина спинки (до линии талии) |
1,2 |
50,0 |
± 1,0 |
0 |
|
2 |
Ширина спинки (в самом узком месте) |
1,2 |
50,5 |
0 |
±2,0 |
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
1,2 |
67,0 |
0 |
±4,0 |
|
4 |
Длина рукава |
1,2 |
64,5 |
±2,0 |
±0,5 |
|
5 |
Длина воротника по линии втачивания |
1,2 |
52,0 |
0 |
±1,0 |
|
6 |
Длина передней части(параллельно краю борта от высшей точки плечевого шва до низа) |
1,2 |
156,5 |
±5,5 |
± 1,0 |
|
7 |
Ширина рукава вверху |
1,2 |
28,5 |
0 |
± 1,5 |
|
8 |
Ширина рукава внизу |
1,2 |
19,0 |
0 |
±0,5 |
|
9 |
Длина застежки передней части |
1,2 |
65,5 |
0 |
±2,0 |
|
10 |
Длина по боковому шву (от талии до низа) |
1,2 |
107,5 |
±4,5 |
0 |
|
11 |
Длина по шаговому шву |
1,2 |
77,0 |
±3,5 |
± 1,0 |
|
12 |
Ширина на уровне среднего шва |
1,2 |
37,5 (39,0) |
0 |
±2,0 |
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (комбинезона) и градация по размерам типовых фигур мужского населения Российской Федерации выполнены по ГОСТ Р 52774-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера, при сохранении их градации по размерам. |
|||||
Рисунок В. 1
Рисунок В. 2
Рисунок В. 3
Приложение Г
(обязательное)
Таблица Г. 1 - Измерения готовых костюмов для женщин
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерений по размерам, см |
|||
|
158; 164-96; 100 |
сдвоенные значения роста |
сдвоенные значения обхвата груди |
|||||
|
от 88; 92 до 104; 108 |
112; 116 |
от112;116 до 128; 132 |
|||||
|
КУРТКА (рисунок В.1) |
|||||||
|
1 |
Длина спинки |
3,4 |
76,0 (77,0) |
±4,0 |
0 |
0,5 |
0 |
|
2 |
75,0 (76,0) |
||||||
|
1 |
75,0 |
||||||
|
2 |
Ширина спинки (в самом узком месте) |
3,4 |
47,0 (48,0) |
0 |
± 2,0 (сквозное размножение) |
||
|
2 |
46,0 (47,0) |
||||||
|
1 |
46,0 |
||||||
|
7 |
Ширина изделия внизу (ширина борта 4,0 см) |
3,4 |
75,0 (78,0) |
0 |
± 4,0 (сквозное размножение) |
||
|
2 |
72,0 (75,0) |
||||||
|
1 |
72,0 |
||||||
|
4 |
Длина рукава |
3,4 |
59,0 (60,0) |
±4,0 |
±0,5 |
0,5 |
0 |
|
2 |
58,5 (59,0) |
||||||
|
1 |
58,5 |
||||||
|
5 |
Длина воротника по линии втачивания |
3,4 |
51,5 (53,5) |
0 |
± 1,6 (сквозное размножение) |
||
|
2 |
49,5 (51,5) |
||||||
|
1 |
49,5 |
||||||
|
6 |
Длина полочки |
3,4 |
82,0 (83,0) |
±4,0 |
±0,8 |
1,3 |
0,8 |
|
2 |
81,0 (82,0) |
||||||
|
1 |
81,0 |
||||||
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 4,0 см) |
3,4 |
74,0 (77,0) |
0 |
± 4,0 (сквозное размножение) |
||
|
2 |
71,0 (74,0) |
||||||
|
1 |
71,0 |
||||||
|
8 |
Ширина рукава вверху |
3,4 |
29,5 (31,5) |
0 |
± 1,5 |
1,0 |
1,5 |
|
2 |
27,5 (29,5) |
||||||
|
1 |
27,5 |
||||||
|
9 |
Ширина рукава внизу |
3,4 |
20,0 (22,0) |
0 |
±1,0 (сквозное размножение) |
||
|
2 |
18,0 (20,0) |
||||||
|
1 |
18,0 |
||||||
Окончание таблицы Г. 1
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерений по размерам, см |
|||
|
158; 164-96; 100 |
сдвоенные значения роста |
сдвоенные значения обхвата груди |
|||||
|
от 88; 92 до 104; 108 |
112; 116 |
от 112; 116 до 128; 132 |
|||||
|
БРЮКИ, ПОЛУКОМБИНЕЗОН (рисунок В.2) |
|||||||
|
1 |
Длина по боковому шву (без учета ширины пояса) |
1,2,3,4 |
101,0 |
±8,0 |
0 |
1,0 |
0 |
|
2 |
Длина половины пояса или ширина по линии талии |
3,4 |
46,0 (47,0) |
0 |
±4,0 |
4,5 |
5,0 |
|
2 |
45,0 (46,0) |
||||||
|
1 |
45,0 |
||||||
|
3 |
Длина по шаговому шву |
3,4 |
71,5 (71,0) |
±7,0 |
± 1,0 |
0 |
-1,0 |
|
2 |
72,0 (71,5) |
||||||
|
1 |
72,0 |
||||||
|
4 |
Ширина на уровне среднего шва |
3,4 |
41,0 (43,0) |
0 |
±2,5 |
3,5 |
2,5 |
|
2 |
39,0 (41,0) |
||||||
|
1 |
39,0 |
||||||
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (куртка, брюки или полукомбинезон) и градация по размерам типовых фигур женского населения Российской Федерации выполнены по ГОСТ Р 52771-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера при сохранении их градации по размерам. |
|||||||
Таблица Г. 2
|
Номер измерения на рисунке |
Наименование измерения |
Значение измерения базового размера, см |
Изменение значения измерений по размерам, см |
|||
|
158; 164-96; 100 |
Сдвоенные значения роста |
сдвоенные значения обхвата груди |
||||
|
от 88; 92 до 104; 108 |
112; 116 |
от 112;116 до 128; 132 |
||||
|
КУРТКА (рисунок В.1) |
||||||
|
1 |
Длина спинки |
67,0 |
±4,0 |
0 |
0,5 |
0 |
|
2 |
Ширина спинки (в самом узком месте) |
43,5 |
0 |
± 2,0 (сквозное размножение) |
||
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 3,0 см) |
64,0 |
0 |
± 4,0 (сквозное размножение) |
||
|
4 |
Длина рукава |
57,5 |
±4,0 |
±0,5 |
0,5 |
0 |
|
5 |
Длина воротника по линии втачивания |
45,5 |
0 |
± 2,0 (сквозное размножение) |
||
|
6 |
Длина полочки |
70,0 |
±4,0 |
±0,8 |
1,3 |
0,8 |
|
7 |
Ширина изделия внизу (ширина борта 3,0 см) |
65,0 |
0 |
± 4,0 (сквозное размножение) |
||
|
8 |
Ширина рукава вверху |
23,5 |
0 |
± 1,5 |
1,0 |
1,5 |
|
БРЮКИ (рисунок В.2) |
||||||
|
1 |
Длина по боковому шву (без учета ширины пояса) |
99,0 |
±8,0 |
0 |
1,0 |
0 |
|
3 |
Длина по шаговому шву |
71,0(70,5) |
±7,0 |
± 1,0 |
0 |
-1,0 |
|
4 |
Ширина на уровне среднего шва |
35,0 (37,0) |
0 |
±2,5 |
3,5 |
2,5 |
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (утепленного белья) и градация по размерам типовых фигур женского населения Российской Федерации выполнены по ГОСТ Р 52771-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера при сохранении их градации по размерам. |
||||||
|
Номер измерения на рисунке |
Наименование измерения |
Класс защиты |
Значение измерения базового размера, см |
Изменение значения измерений по размерам, см |
|||
|
164-96; 100 |
значения роста |
сдвоенные значения обхвата груди |
|||||
|
от 88; 92 до 104; 108 |
112; 116 |
от 112; 116 до 128; 132 |
|||||
|
КОМБИНЕЗОН (рисунок В.3) |
|||||||
|
1 |
Длина спинки |
1,2 |
71,0 |
±2,0 |
±1,8 |
1,5 |
1,8 |
|
2 |
Ширина спинки (в самом узком месте) |
1,2 |
46,0 |
0 |
± 2,0 (сквозное размножение) |
||
|
3 |
Ширина изделия на уровне глубины проймы (ширина борта 4,0 см) |
1,2 |
71,0 |
0 |
± 4,0 (сквозное размножение) |
||
|
4 |
Длина рукава |
1,2 |
58,5 |
±2,0 |
0 |
||
|
5 |
Длина воротника по линии втачивания |
1,2 |
49,5 |
0 |
± 1,6 (сквозное размножение) |
||
|
6 |
Длина передней части (параллельно краю борта от высшей точки плечевого шва до низа) |
1,2 |
151,5 |
±5,0 |
± 1,0 |
2,5 |
1,5 |
|
7 |
Ширина рукава вверху |
1,2 |
27,5 |
0 |
± 1,5 |
1,0 |
1,5 |
|
8 |
Ширина рукава внизу |
1,2 |
18,0 |
0 |
± 1,0 (сквозное размножение) |
||
|
10 |
Длина по боковому шву (без учета ширины пояса) |
1,2 |
101,5 |
±4,0 |
0 |
2,0 |
0 |
|
11 |
Длина по шаговому шву |
2 |
70,5 |
±3,5 |
± 1,0 |
0,5 |
-1,5 |
|
1 |
71,0 |
||||||
|
12 |
Ширина на уровне среднего шва |
2 |
41,0 |
0 |
±2,5 |
3,5 |
2,5 |
|
1 |
39,0 |
||||||
|
Примечания 1 Номер измерения на рисунке служит для обозначения конкретного измерения. 2 При градации значение измерения «длина по шаговому шву» обратно пропорционально изменению размера. 3 Конструкция спецодежды (комбинезона) и градация по размерам типовых фигур женского населения Российской Федерации выполнены по ГОСТ Р 52771-2007. 4 По заявке потребителя (заказчика) при наличии модельных особенностей изделия (типа рукав реглан, центральная застежка-молния и др.) допускается изменять соответствующие значения измерений базового размера при сохранении их градации по размерам. |
|||||||
Приложение Д
(рекомендуемое)
Расчет теплоизоляции комплекта
Д.1 Теплоизоляцию комплекта СИЗ Iк, м2·°С/Вт, рассчитывают по формуле
|
IK = (TK – TB)/qn |
(Д.1) |
где Тк - средневзвешенная температура кожи;
Тв - температура окружающей среды;
qn - средневзвешенное значение теплового потока.
Д.2 Расчет величины теплового потока, необходимого для определения теплоизоляции комплекта СИЗ
Д.2.1 Тепловой поток qn рассчитывают в соответствии с формулой теплового баланса:
|
qn = qkohb + qрад = qм - W- qк.дых - qисп.дых - qисп. к ± Δqт.с |
(Д.2) |
где W - эффективная мощность механической работы, Вт/м2;
qM - энерготраты, Вт/м2;
qк.дых - теплопотери конвекцией при дыхании, Вт/м2;
qисп.дых - теплопотери испарением влаги при дыхании, Вт/м2;
qисп.к - потери тепла испарением влаги с поверхности тела, Вт/м2;
Δqтс - изменение теплосодержания в организме, Вт/м2.
Изменение теплосодержания в организме представляет собой разность между значением qM и суммой теплопотерь организма.
Д.2.2 Теплопотерю qКДЫХ рассчитывают по формуле
|
qк.дых = 0,0014·qм(Твыд - Тв) |
(Д.3) |
где Твыд - температура выдыхаемого воздуха, °С, вычисляемая по формуле
|
Твыд = 29 + 0,2·Тв |
(Д.4) |
Д.2.3 Теплопотери испарением влаги при дыхании qисп.дых, Вт/м2, рассчитывают по формуле
|
qисп.дых = 0,0173·qM (Рвыд - РВ) |
(Д.5) |
где Рвыд - давление насыщенного водяного пара при температуре выдыхаемого воздуха (Твыд), кПа;
Рв - давление водяного пара в атмосфере, кПа.
Д.2.4 Теплопотери испарением влаги с поверхности тела, qисп.к, Вт/м2, рассчитывают по формуле
|
qисп.к = w(Рнас.к – РВ)/Rсум |
(Д.6) |
где w - доля увлажненного участка тела, участвующего в теплообмене испарением, безразмерная величина.
Величина w в условиях некоторого охлаждения принимается равной 0,06; в условиях теплового комфорта может быть определена как равная 0,001qM. Давление насыщенного водяного пара при температуре кожи, Рнаск, кПа, может быть определено либо по психрометрическим таблицам, либо по формуле
|
Рнас.к = 0,1333-е18,6686-4030,183/(Тк+235). |
(Д.7) |
Суммарное сопротивление одежды испарению влаги, Р м2кПа/Вт, может быть определено из выражения
|
Rсум = Rв + Rод |
|
где Рв - сопротивление испарению влаги слоя воздуха, прилегающего к поверхности одежды;
Род - сопротивление испарению влаги пакета материалов одежды и воздушных прослоек между ними.
Rсум - с некоторым приближением может быть рассчитана по формуле
|
Rсум = 0,18(IК - IВ) |
(Д.8) |
Д.2.5 Если для изготовления одежды используются паропроницаемые материалы, то расчет потерь тепла испарением с поверхности тела человека рассчитывают по формуле
|
qисп.к = (8,816 + 0,390·qм)/S - qисп дых, |
(Д.9) |
где S - площадь поверхности тела обнаженного человека, м2 (по Д'Буа).
Примечание - Средняя поверхность тела человека составляет 1,8 м2.
Д.3 Пример расчета комфортной величины qn для определения теплоизоляции комплекта СИЗ применительно к человеку, выполняющему физическую работу с энерготратами 130 Вт/м2 при температуре воздуха минус 10 °С
Д.3.1 Температуру выдыхаемого воздуха рассчитывают, используя формулу (Д.4)
Твыд = 29 + 0,2·(-10) = 27ºС.
Д.3.2 Потери тепла дыханием за счет конвекции рассчитывают, используя формулу (Д.3)
qк.дых = 0,0014×130[27 - (-10)] = 6,73 Вт/м2.
Д.3.3 Потери тепла за счет испарения влаги с верхних дыхательных путей рассчитывают, используя формулу (Д.5)
qисп.дых = 0,0173×130 (3,56 - 0,285) = 7,37 Вт/м2.
Д.3.4 Потери тепла испарением с поверхности тела человека qисп.к рассчитывают по формуле (Д.9)
qисп. к = (8.816 + 0,390-130)/1,8 - 7,37 = 25,7 Вт/м2.
Д.3.5 Тепловой поток qn рассчитывают в соответствии с формулой теплового баланса (Д.2) при условии, что эффективная мощность механической работы (W) равна 0:
qn = 130 - 0 - 6,75 - 7,37 - 25,7 = 90,2 Вт/м2.
Примечание - Если для изготовления одежды предполагается использовать паропроницаемые материалы (индекс паропроницаемости пакета материалов составляет 0,30 и более), то qn (в диапазоне температур воздуха до минус 10 °С) может быть ориентировочно определена также из следующей формулы:
|
qП = 46,1 + 21,9 [(qM - 64,4)/32,2] = 46,1 +21,9 [(130 - 64,4)/32,2] = 90,7 Вт/м2. |
(Д.10) |
Д.3.6 При необходимости регламентации времени пребывания на холоде величина qn, рассчитанная для случая сохранения теплового комфорта (см. выше), может быть увеличена в соответствии с допускаемой степенью охлаждения человека и продолжительностью его пребывания на холоде. При этом величина дефицита тепла в организме (Д) не должна превышать 52 Втч/м2. Данная степень охлаждения человеком воспринимается как «прохладно».
Д.3.7 Величина qn, используемая для вычисления теплоизоляции, может быть определена с учетом планируемого времени непрерывного пребывания на холоде (т, час):
qп = qп.к + Д/τ, Вт/м2,
где qn.к - тепловой поток при условии сохранения теплового комфорта.
При непрерывном пребывании на холоде, например в течение трех часов, для расчета теплоизоляции комплекта величину qn следует принять равной 108 Вт/м2 (90,7 + 52/3).
Д.4 Расчет средневзвешенной температуры кожи Тк
Д.4.1 Значение Тк рассчитывают по формулам:
- при теплоощущении «комфорт»
|
Тк = 36,07 - 0,0354qM, |
(Д.11) |
- при теплоощущении «прохладно»
|
Тк = 33,34 - 0,0354qM |
(Д.12) |
Д.5 Расчет теплоизоляции комплекта
Д.5.1 Теплоизоляцию комплекта для обеспечения теплового комфорта в течение длительного времени при температуре воздуха минус 10 °С и при уровне энергозатрат человека 130 Вт/м2 рассчитывают из значений qn.к и Тк, равных соответственно 90,7 Вт/м2 и 31,5 °С [(формула (Д.11)]:
Iк = (31,5 - (-10))/90,7 = 0,458 °См2/Вт (2,95 кло*).
Д.5.2 Iк при допущении некоторого охлаждения («прохладно» по истечении трех часов) рассчитывают из значений qn и Тк, равных соответственно 108 Вт/м2 и 28,7 °С:
Iк = (28,7 - (-10))/108 = 0,358 м2 °С/Вт (2,13 кло).
Д.5.3 Для условий воздействия ветра и выполнения физической работы вводится поправка в /к, рассчитанная для относительно спокойного воздуха, которая определяется по формуле
|
С = (0,07·В + 2)×V+5, |
(Д.13) |
где С - снижение теплоизоляции, %.
В - воздухопроницаемость внешнего слоя спецодежды, измеренная при перепаде давления 49 Па, дм3/м2с;
V - скорость ветра, м/с.
* 1 кло = 0,155 м2°С/Вт.
Примечание: Если, например, предполагается эксплуатировать комплект СИЗ в климатическом поясе, где наиболее вероятная скорость ветра в зимние месяцы составляет 5,6 м/с, а в качестве внешнего слоя планируется использовать материал, имеющий воздухопроницаемость 10 дм3/м2с, то теплоизоляция комплекта снизится на 20,3 % (формула Д. 13). Теплоизоляцию комплекта СИЗ с учетом поправки на ветер рассчитывают по формуле
|
Iкв = (IK100) / [100 - (0,07В + 2)V+ 5] |
(Д.14) |
Д.5.4 Для обеспечения должной защиты всех областей тела человека от охлаждения теплоизоляции комплекта СИЗ X должна быть распределена в соответствии с коэффициентами, приведенными в таблице Д.1.
Таблица Д.1 - Коэффициенты для определения теплоизоляции комплекта СИЗ X на различных участках поверхности тела человека
|
Область тела |
Теплоизоляция комплекта СИЗ X (верхняя граница), °С-м2/Вт |
||
|
0,556 |
0,792 |
> 0,792 |
|
|
Голова |
0,50 |
0,49 |
0,39 |
|
Туловище |
1,26 |
1,31 |
1,45 |
|
Плечо и предплечье |
1,13 |
1,24 |
1,23 |
|
Кисть |
0,74 |
0,66 |
0,55 |
|
Бедро / ягодицы |
1,13 |
1,08 |
1,07 |
|
Голень |
0,90 |
0,81 |
0,86 |
|
Стопа |
0,83 |
0,77 |
0,59 |
|
Примечание: Например, для II климатического пояса следует изготовить комплект СИЗ, имеющий теплоизоляцию 0,474 м2°С/Вт. Исходя из этой величины, теплоизоляцию комплекта следует распределять в соответствии с коэффициентами, приведенными в таблице Д.2. |
|||
Таблица Д.2 - Теплоизоляция комплекта на различных участках поверхности тела человека
|
Область тела |
Теплоизоляция, °См2/Вт |
|
Голова |
0,224 |
|
Туловище |
0,563 |
|
Плечо и предплечье |
0,505 |
|
Кисть |
0,331 |
|
Бедро и ягодицы |
0,505 |
|
Голень |
0,402 |
|
Стопа |
0,371 |
Применительно к Iк, равной 0,474 м2°С/Вт, в таблице Д.2 приведены значения теплоизоляции комплекта на различных участках поверхности тела человека.
Библиография
[1] Методические рекомендации МЗ РФ № 11-0/279-09 от 25.11.01
Ключевые слова: холод, технические требования, виды, размеры, техническое описание, технические условия, суммарное тепловое сопротивление, прочность, миграция, сортность, приемка, маркировка, теплопотери, районирование, территория, энергозатраты, теплоизоляция, холодовой баланс
|
|||||||||||||||||||||
