Открытое акционерное общество
«Инжиниринговая компания по теплотехническому строительству
«ТЕПЛОПРОЕКТ»

Утверждаю

Генеральный директор

ОАО «Теплопроект»

______________ 2006 г.

ООО «ПЕНОПЛЭКС СПб»

СЕГМЕНТЫ И ПОЛУЦИЛИНДРЫ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^® В КОНСТРУКЦИЯХ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ

Рекомендации по применению
с альбомом технических решений

ТР 12312-ТИ.2006

Москва 2006 г

Содержание

АННОТАЦИЯ

ВВЕДЕНИЕ

1. НОМЕНКЛАТУРА И ФИЗИКО-ТЕХНИЧЕСКИЕ СВОЙСТВА ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС®

2. ОБЛАСТЬ ПРИМЕНИЛ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^®

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИЯМ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ ПРИ ПРОЕКТИРОВАНИИ

4. КОНСТРУКТИВНЫЕ РЕШЕНИЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ ИЗ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^®

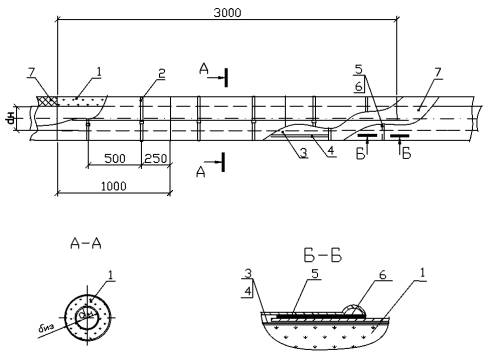

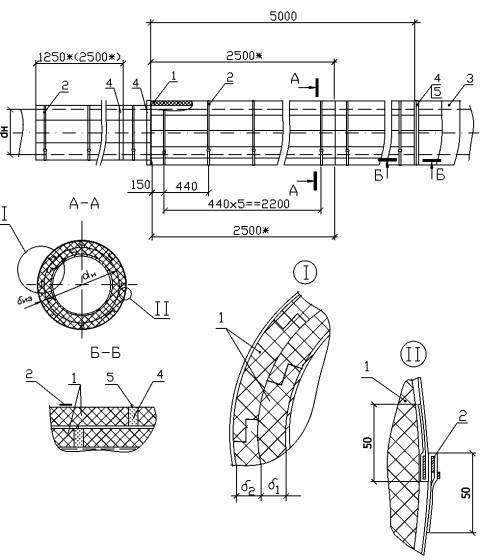

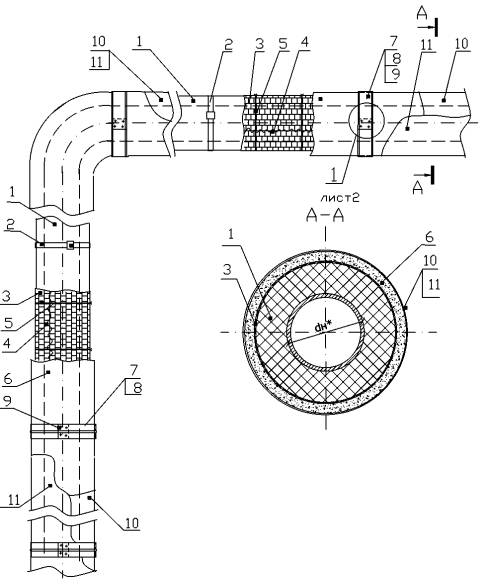

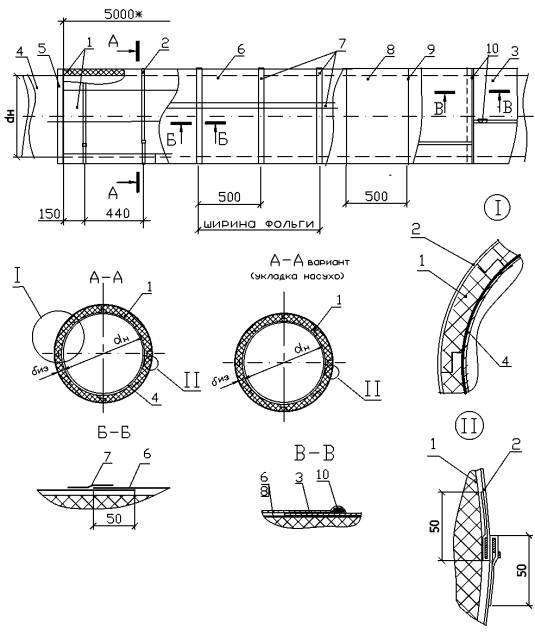

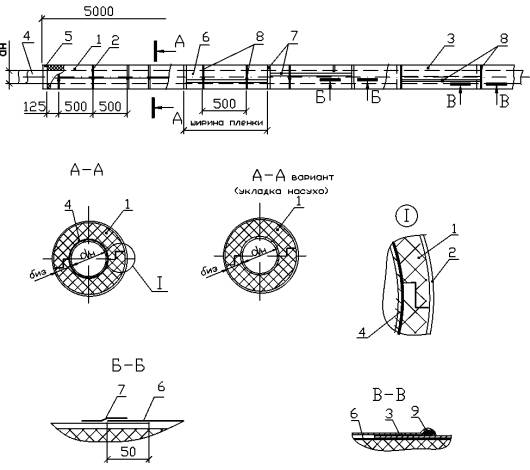

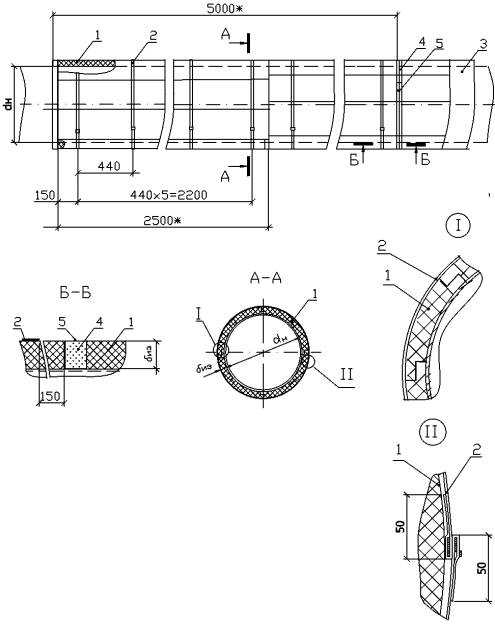

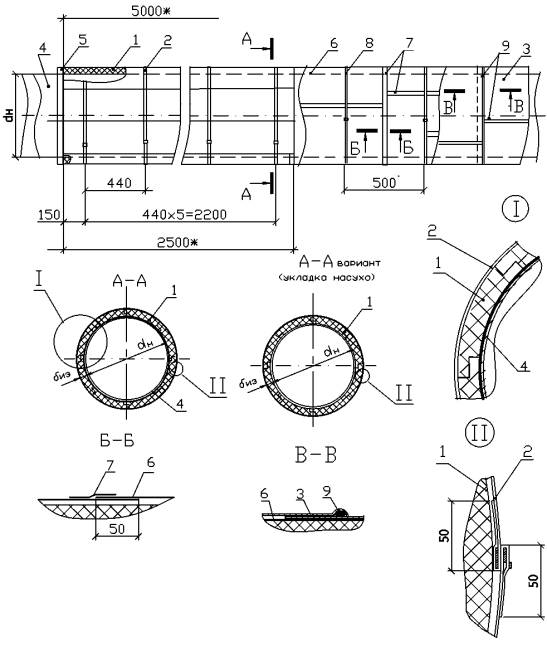

4.1. Тепловая изоляция трубопроводов.

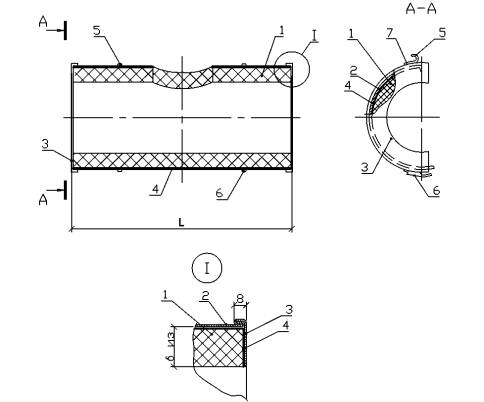

4.2. Тепловая изоляция арматуры, фланцевых соединений трубопроводов.

5. ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ С ТЕПЛОИЗОЛЯЦИОННЫМ СЛОЕМ ИЗ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС

6. РАСЧЕТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^® ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ

6.1. Тепловая изоляция с целью обеспечения заданной или нормативной плотности теплового потока с поверхности изоляции трубопроводов надземной прокладки.

6.2. Тепловая изоляция с целью обеспечения требований безопасности (по заданной температуре на поверхности изоляции).

6.3. Тепловая изоляция с целью предотвращения конденсации влаги на поверхности изоляции.

6.4. Тепловая изоляция с целью предотвращения замерзания жидкостей в трубопроводах.

7. РАСЧЕТ ТЕПЛОВОЙ ИЗОЛЯЦИИ НА ОСНОВЕ ЭКСТРУДИРОВАННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС В ДВУХСЛОЙНЫХ КОНСТРУКЦИЯХ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ С ТЕМПЕРАТУРОЙ ТЕПЛОНОСИТЕЛЯ ОТ 76 ДО 115°С

ПРИЛОЖЕНИЕ А Список использованных документов, материалов и литературы.

ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ

АННОТАЦИЯ

Технические решения «Сегменты и полуцилиндры из экструзионного пенополистирола ПЕНОПЛЭКС^® в конструкциях тепловой изоляции трубопроводов. Рекомендации по применению с альбомом технических решений» разработаны в соответствии с заданием ООО «ПЕНОПЛЭКС СПб».

Технические решения предназначены для применения при проектировании и монтаже конструкций тепловой изоляции трубопроводов с применением полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45.

Технические решения содержат рекомендации по применению полуцилиндров и сегментов в конструкциях тепловой изоляции горизонтальных и вертикальных трубопроводов с положительными и отрицательными температурами, отводов и фланцевых соединений трубопроводов и арматуры.

В технических решениях приведены методики расчета толщины тепловой изоляции в зависимости от её назначения и таблицы расчетных толщин теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 в конструкциях тепловой изоляции.

Технические решения разработаны в соответствии с требованиями СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

При проектировании теплоизоляционных конструкций с применением полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® следует учитывать требования норм технологического проектирования, пожарной безопасности и других нормативных документов.

Технические решения разработаны в составе:

ТР 12312-ТИ.2006.ПЗ - Пояснительная записка

ТР 12312-ТИ.2006 - Технические решения

ВВЕДЕНИЕ

Экструзионный пенополистирол ПЕНОПЛЭКС^® - обладает уникальными теплофизическими и эксплуатационными свойствами, позволяющими широко использовать его в конструкциях тепловой изоляции трубопроводов и воздуховодов круглого сечения. Благодаря своей структуре изделия из экструзионного пенополистирола ПЕНОПЛЭКС обладают стабильными теплотехническими показателями и необычайно высокой прочностью на сжатие. ПЕНОПЛЭКС^® - экологически чистый материал с закрытыми порами, по природе химически инертный, не подвержен гниению, не содержит озоноразрушающих веществ.

ПЕНОПЛЭКС^® - экструзионный вспененный полистирол, изготавливаемый методом экструзии из полистирола общего назначения на высокотехнологичном оборудовании с полной автоматизацией, от подачи и дозировки сырья до упаковки готовой продукции. В качестве вспенивающего агента используется смесь легких фреонов с добавлением двуокиси углерода (СО₂). Фреоны, применяемые для производства плит ПЕНОПЛЭКС^®, относятся к группе озонобезопасных, нетоксичных и негорючих. После изготовления плит в ячейках происходит относительно быстрое замещение остаточного фреона окружающим воздухом.

Закрытая микроячеистая структура, отсутствие капиллярного поглощения, высокое сопротивление сжатию и изгибу при небольшой плотности, незначительное водопоглощение, превосходные теплоизоляционные свойства, безопасность для здоровья - главные достоинства этого материала, широко используемого в качестве тепловой изоляции трубопроводов водопровода, канализации, вентиляции, газопроводов, нефтепроводов и холодильного оборудования.

Закрытопористая структура плит ПЕНОПЛЭКС^® препятствует диффузии водяного пара в теплоизоляционную конструкцию и к поверхности изолируемого объекта, что делает его наиболее приемлемым материалом для изоляции объектов с отрицательными температурами содержащихся в них веществ.

Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^® могут использоваться для тепловой изоляции водопроводов, воздухопроводов, газопроводов, нефтепроводов и других трубопроводов надземной, подземной канальной и бесканальной прокладок, тепловой изоляции трубопроводов с температурой ниже окружающей среды на объектах пищевой промышленности, холодильниках, складах пищевых продуктов и прочих объектах.

Теплоизоляционные конструкции на основе полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® обладают высокой надежностью и долговечностью в диапазоне температур от минус 60 до +75°С, для трубопроводов с температурой носителя от +76 до +115°С применяется многослойная конструкция теплоизоляции оборудования и трубопроводов, с внутренним предохранительным теплоизоляционным слоем и внешним теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС^®, см. раздел 7.

Пенополистирол ПЕНОПЛЭКС^®35 является горючим материалом, однако он прекращает горение при удалении источника зажигания.

1. НОМЕНКЛАТУРА И ФИЗИКО-ТЕХНИЧЕСКИЕ СВОЙСТВА ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС®

1.1. Полуцилиндры сегменты изготавливаются путем фигурного вырезания нагретой нихромовой проволокой по ТУ 5767-001-01297858-02 из плит ПЕНОПЛЭКС^®, полученных методом экструзии из полистирола общего назначения.

Выпускаются полуцилиндры и сегменты из экструзионного пенополистирола ПЕНОПЛЭКС^® двух марок 35 и 45 (по плотности).

1.2. Номенклатура* изделий для тепловой изоляции трубопроводов приведена в таблице 1.1.

Таблица 1.1.

В миллиметрах

Диаметр трубопровода	Размеры изделий
Диаметр трубопровода	внутренний диаметр	длина	толщина
Полуцилиндры
57	60	1200, 2400	30, 40
76	80	1200, 2400	30, 40
89	95	1200, 2400	40, 50
108	115	1200, 2400	40, 50
Сегменты
133	140	2400	40, 50
159	165	2400	40, 50
219	225	2400	40, 50
273	280	2400	50, 60
325	330	2400	50, 60
426	435	2400	50, 60, 80
529	540	2400	50, 60, 80
630	640	2400	50, 60, 80
720	730	2400	50, 60, 80
820	830	2400	50, 60, 80
920	930	2400	50, 60, 80
1020	1030	2400	60, 80, 100
1220	1230	2400	60, 80, 100
1420	1430	2400, 4000	60, 80, 100

* - по согласованию с потребителем могут быть изготовлены изделия других размеров.

Предельные отклонения от основных размеров изделий не должны превышать значений, приведенных в таблице 1.2.

Таблица 1.2.

В миллиметрах

Длина		Внутренний диаметр		Толщина
Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1200	±5	от 60 до 95	+3	От 30 до 50	+3; -1
2400 и более	+10; -5	от 115 до 1420	+5	От 60 до 100	+5;-2

1.3. Для изготовления полуцилиндров и сегментов используют плиты из экструзионного пенополистирола ПЕНОПЛЭКС^® двух марок: тип 35 и тип 45, изготавливаемых по ТУ 5767-001-56925804-2003, технические характеристики которых приведены в таблице 1.3.

Таблица 1.3.

Наименование показателя	Значение для изделий марки
Наименование показателя	35	45
Средняя плотность, кг/м³	От 33 до 38	Св. 38 до 45
Прочность на сжатие при 10 % деформации, МПа, не менее	0,25	0,5
Водопоглощение за 24 часа, % по объему, не более	0,2	0,2
Теплопроводность при (25 + 5)°С, Вт/(м∙°С), не более	0,028	0,03
Коэффициент паропроницаемости, мг/(м∙ч∙Па)	0,018	0,015
Температура применения, °С	от -60 до 75 *
Группа горючести **	Г1	Г4
Группа воспламеняемости **	В2	В3
Группа дымообразующей способности **	ДЗ	Д3
Группа распространения пламени **	РП1	РП4

* - возможно применение при температуре до 115°С при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов.

** - группа горючести - по ГОСТ 30244-94; группа по воспламеняемости - по ГОСТ 30402-96; группа дымообразующей способности - по ГОСТ 12.1.044-89; группа распространения пламени - по ГОСТ 30444-97.

1.4. По результатам испытаний образцов экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 коэффициент теплопроводности при средней температуре слоя 75°С составляет 0,0335 Вт/(м·К). Испытания проведены ИЦ «ТЕПЛОПРОЕКТМОССТРОЙ - ТЕСТ» протокол № 27 от 05.10.2006 г.

1.5. При изготовлении экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 в исходное сырье вводится эффективный антипирен с запатентованной предприятием добавкой, что существенно повышает ее стойкость к горению.

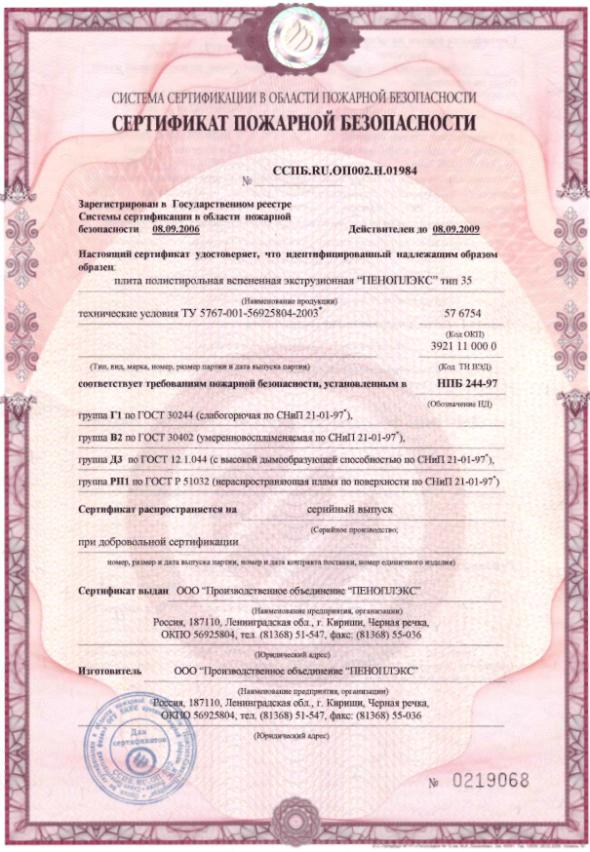

По результатам испытаний, проведенных Независимым испытательным центром пожарной безопасности СПб, плиты ПЕНОПЛЭКС^® марки 35, из которых изготавливаются полуцилиндры и скорлупы, по пожарно-техническим характеристикам соответствуют материалам слабогорючим (ГОСТ 30244-94), трудносгораемым (СТ СЭВ 2437-80), не распространяющим пламени по поверхности, умеренновоспламеняемым, но с высокой дымообразующей способностью. При горении выделяется в основном два вида газов: СО - угарный газ и СО₂ - углекислый газ.

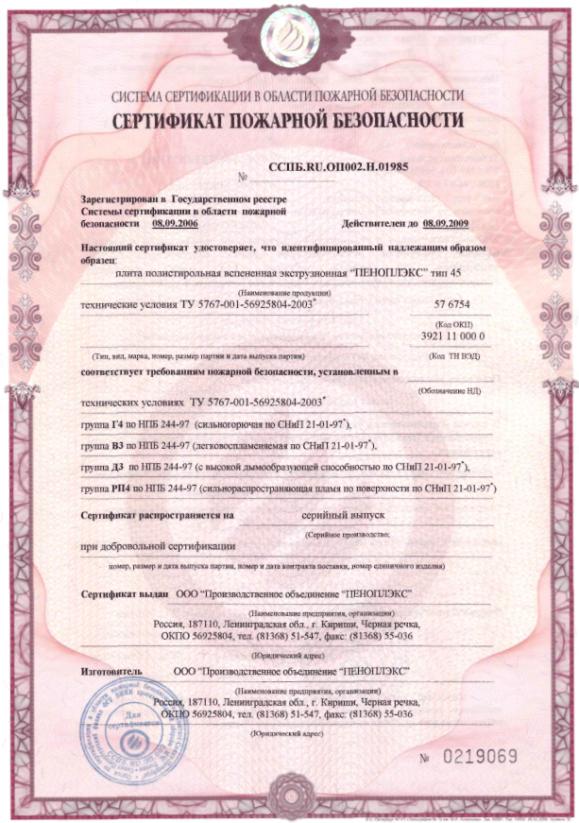

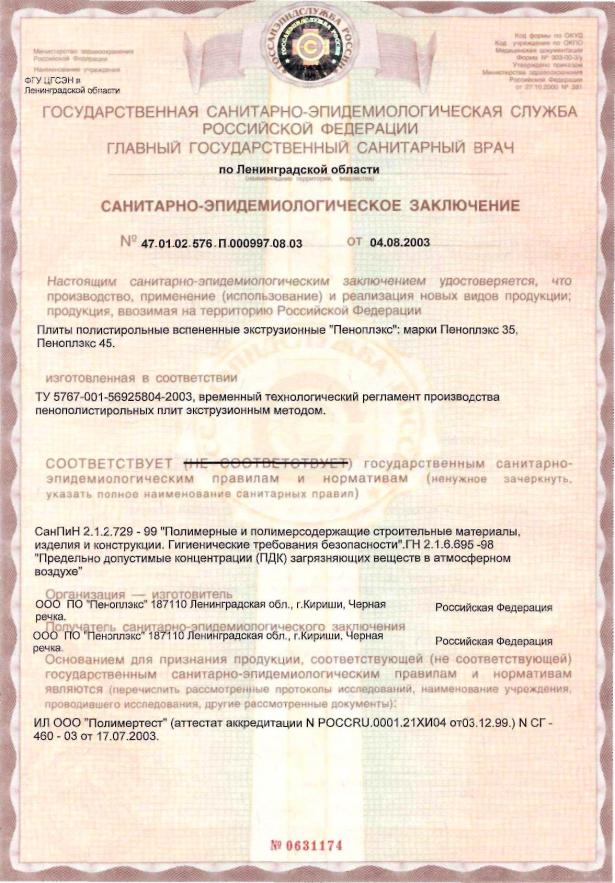

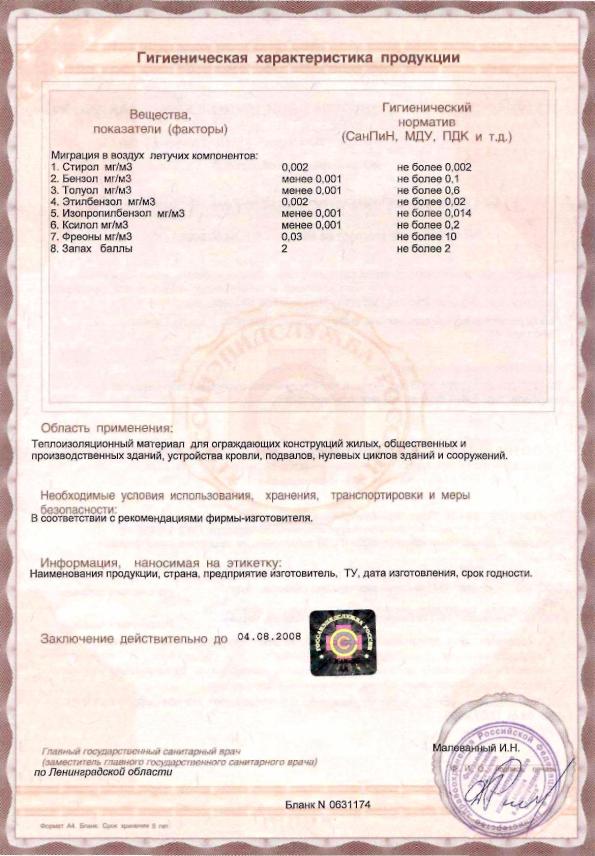

1.6. Экструзионный пенополистирол ПЕНОПЛЭКС® - экологически чистый материал, по природе химически инертный, не подвержен гниению.

Изделия из пенополистирола ПЕНОПЛЭКС^® обладают достаточно высокой химической стойкостью по отношению к большинству используемых в строительстве материалов и веществ: битумным смесям, извести, цементу, не содержащим растворителей клеям, краскам, кислотам и щелочам.

Некоторые органические вещества (включая содержащие растворители, каменноугольную смолу и ее производные, разбавители красок, а также широко употребляемые растворители - ацетон, этилацетат, нефтяной толуол и т.д.) могут привести к размягчению или усадке экструзионных пенополистиролов.

В таблице 1.4. приведены данные по химической стойкости экструзионного пенополистирола к некоторым материалам.

Таблица 1.4.

Химическая стойкость
Высокая	Низкая
1	2
Кислоты (органические и неорганические)	Ароматические углеводороды (бензол, толуол, ксилол)
Растворы солей	Альдегиды (формальдегид, формалин)
Едкие щелочи	Кетоны (ацетон, метилэтилкетом)
Хлорная известь	Простые и сложные эфиры (диэтиловый эфир, растворители на основе этилацетата, метилацетата)
Спирт и спиртовые красители
Вода и краски на водной основе

Продолжение таблицы 1.4.

1	2
Аммиак, углекислый газ, кислород, ацетилен, пропан, бутан	Бензин, керосин, дизельное топливо
Аммиак, углекислый газ, кислород, ацетилен, пропан, бутан	Каменноугольная смола
Фторированные углеводороды (фреоны)	Полиэфирные смолы (отвердители эпоксидных смол)
Цементы (строительные растворы и бетоны)	Полиэфирные смолы (отвердители эпоксидных смол)
Цементы (строительные растворы и бетоны)	Масляные краски
Животное и растительное масло, парафин	Масляные краски

2. ОБЛАСТЬ ПРИМЕНИЛ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^®

2.1. Теплоизоляционные изделия (полуцилиндры или сегменты) из экструзионного пенополистирола ПЕНОПЛЭКС^® применяются для тепловой изоляции трубопроводов наружным диаметром 57 ÷ 1420 мм с температурой транспортируемых веществ от минус 60°С до 75°С, расположенных на открытом воздухе, в помещении, непроходных каналах, а также прокладываемых бесканальным способом, в том числе в районах с вечномерзлыми грунтами.

2.2. Допускается применение изделий для тепловой изоляции технологических трубопроводов и трубопроводов надземной прокладки с температурой до плюс 115°С с устройством промежуточного (внутреннего) предохранительного слоя из волокнистых температуростойких материалов.

Температура на границе внутреннего предохранительного слоя и наружного теплоизоляционного слоя из полуцилиндров или сегментов из пенополистирола ПЕНОПЛЭКС^® не должна превышать 75°С.

2.3. Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^® марки 35 рекомендуется применять для тепловой изоляции трубопроводов, прокладываемых любым способом, кроме бесканального.

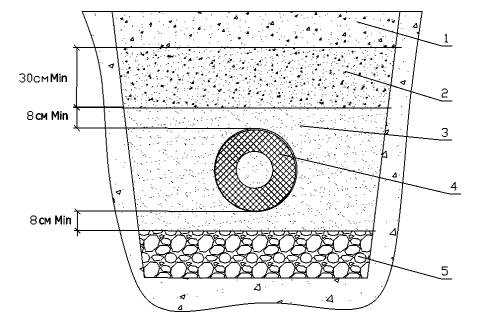

При бесканальной прокладке трубопроводов в грунте, где требуется высокая прочность теплоизоляционного материала на сжатие, рекомендуется использовать изделия марки 45.

Трубопроводы подземной бесканальной прокладки, подлежащие тепловой изоляции изделиями ПЕНОПЛЭКС^®, должны иметь надежное антикоррозионное покрытие в соответствии с действующей нормативной документацией.

2.4. Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^® рекомендуется применять в конструкциях тепловой изоляции нефте-газопроводов, в том числе в районах Крайнего Севера.

Основным назначением тепловой изоляции трубопроводного транспорта является обеспечение максимальной безопасности, эксплуатационной эффективности и надежности, снижение интенсивности теплового взаимодействия между транспортируемым веществом (нефтью, газом) и окружающей средой, на заданный период времени.

Тепловая изоляция на объектах трубопроводного транспорта применяется для того, чтобы:

- обеспечить заданное распределение температуры по длине промысловых нефте-газопроводов;

- снизить тепловое воздействие при транспорте нефти и газа с положительной температурой на вечномерзлые и высокольдистые просадочные грунты;

- снизить тепловое воздействие газопроводов при транспортировке газа с отрицательными температурами на талые пучинистые грунты;

- обеспечить комплексную теплогидроизоляционную защиту объектов трубопроводного транспорта газа.

Требования к тепловой изоляции трубопроводного транспорта регламентированы нормами технологического проектирования трубопроводов транспорта нефти и газа.

Изделия из пенополистирола ПЕНОПЛЭКС^® рекомендуется применять в конструкциях тепловой изоляции трубопроводов всех способов прокладки.

2.5. Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^®, как материалы с закрытопористой структурой, являются практически водопаронепроницаемым материалом (см. таблицу 1.3.). Они не увлажняются в процессе эксплуатации, в связи с этим, их рекомендуется применять в конструкциях тепловой изоляции:

– технологических трубопроводов с отрицательными температурами;

– трубопроводов холодного и горячего водоснабжения;

– трубопроводов холодильного оборудования;

– воздуховодов круглого сечения.

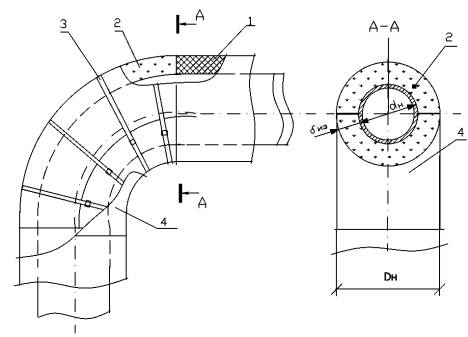

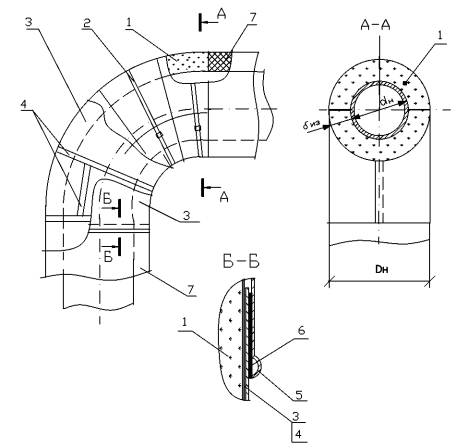

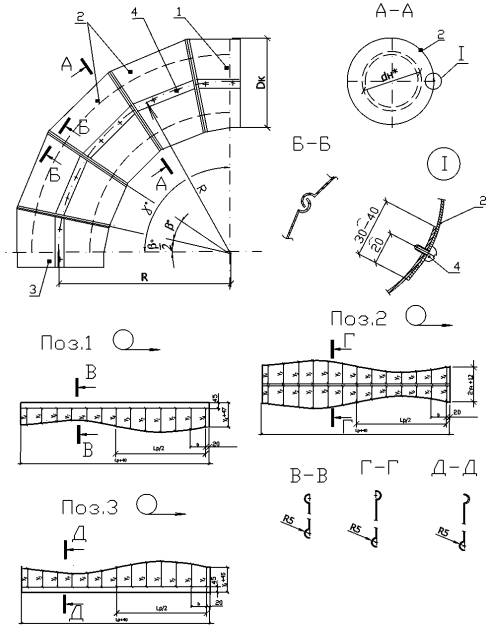

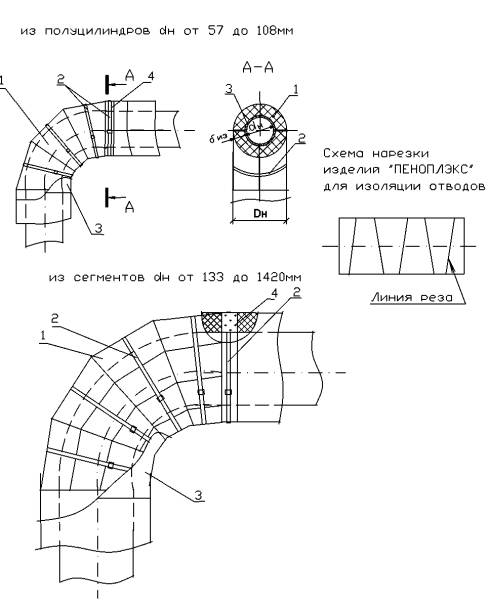

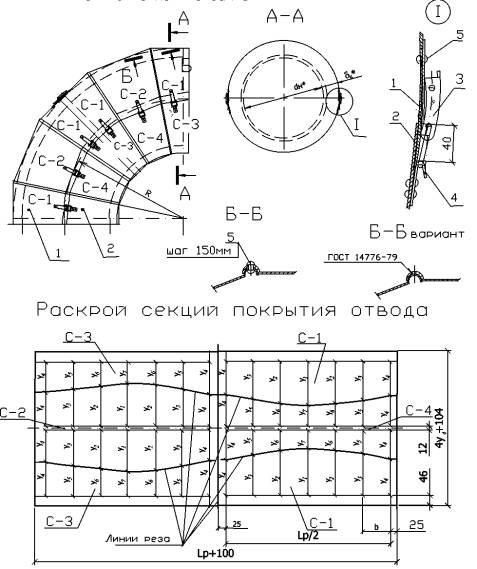

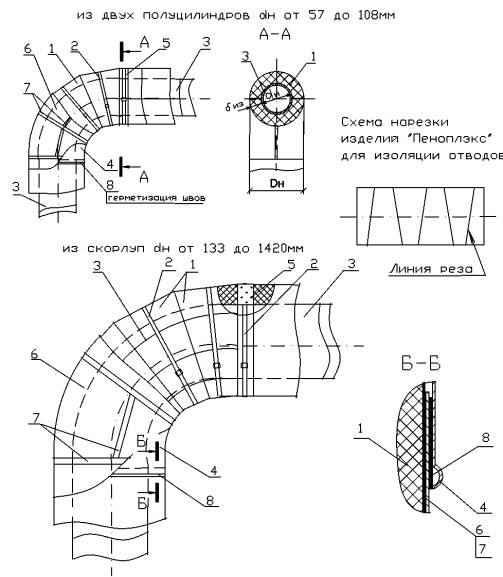

Для изоляции отводов трубопроводов могут быть применены сегменты необходимой формы, вырезанные из полуцилиндров.

2.6. Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^® могут быть применены для тепловой изоляции фланцевых соединений трубопроводов и фланцевой арматуры при наличии соответствующих типоразмеров по внутреннему диаметру конструкции.

2.7. Полуцилиндры и сегменты из экструзионного пенополистирола ПЕНОПЛЭКС^® можно применять без особых мер для защиты окружающей среды или здоровья людей, в том числе на объектах пищевой промышленности и особо чистых производствах (фармацевтическая промышленность, микробиология, электроника и т.д.), если нормы технологического проектирования и пожарной безопасности допускают применение горючих материалов с показателями пожарной опасности, соответствующими показателям экструзионного пенополистирола ПЕНОПЛЭКС марки 35 (Г1, В2, Д3, РП1). При применении пенополистирола в качестве теплоизоляционного слоя в конструкциях изоляции трубопроводов на таких объектах герметизацию швов покровного слоя можно не производить.

2.8. Изделия из пенополистирола ПЕНОПЛЭКС^® не подвержены гниению, повреждению паразитами и грызунами, вследствие чего могут быть рекомендованы к применению для изоляции трубопроводов на складах, овощехранилищах и т.д.

2.9. Полуцилиндры и сегменты из пенополистирола ПЕНОПЛЭКС^® могут быть использованы в качестве теплоизоляционного слоя в полносборных конструкциях, применяемых для изоляции трубопроводов и арматуры, изготавливаемых по ТУ 36-1180-85 «Индустриальные конструкции для промышленной тепловой изоляции трубопроводов, аппаратов и резервуаров». Полносборные конструкции на основе изделий из пенополистирола могут использоваться при необходимости применения на нефте-газопроводах съемной тепловой изоляции.

2.10. При проектировании теплоизоляционных конструкций на основе теплоизоляционных изделий (полуцилиндров и сегментов) из экструзионного пенополистирола ПЕНОПЛЭКС^® следует соблюдать требования СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов», СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов» с учетом требований норм технологического проектирования соответствующих отраслей промышленности, требований пожарной безопасности, и охраны окружающей среды.

При проектировании тепловой изоляции трубопроводов объектов, расположенных на территории г. Екатеринбурга и Свердловской области, следует учитывать требования ТСН 23-337-2002 Свердловской области «Тепловая изоляция оборудования и трубопроводов».

При проектировании тепловой изоляции трубопроводов объектов, расположенных на территории Ямало-Ненецкого автономного округа, следует учитывать требования ТСН 41-309-2004 Ямало-Ненецкого автономного округа «Тепловая изоляция оборудования и трубопроводов».

2.11. Толщину теплоизоляционного слоя из полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 следует определять по методикам, приведенным в разделе 6.

Расчетная толщина теплоизоляционного слоя из полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 в зависимости от назначения теплоизоляционной конструкции может быть принята по таблицам раздела 6.

2.12. Конструктивные решения тепловой изоляции с применением полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® определяются параметрами изолируемого трубопровода, месторасположением и способом прокладки, назначением тепловой изоляции, условиями эксплуатации теплоизоляционных конструкций, видом применяемых покровных материалов и настоящими рекомендациями.

2.13. Необходимое количество материалов для теплоизоляционных конструкций на основе полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 ^® рекомендуется принимать по таблице 5.5. раздела 5.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИЯМ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ ПРИ ПРОЕКТИРОВАНИИ

3.1. Конструкции промышленной тепловой изоляции включают следующие основные элементы:

– теплоизоляционный слой, который непосредственно примыкает к изолируемой поверхности и выполняет теплозащитную функцию;

– покровный слой, предохраняющий основной слой от внешних механических воздействий, атмосферных осадков, воздействия агрессивных сред;

– пароизоляционный слой (в конструкциях с температурой ниже температуры окружающего воздуха и с отрицательными температурами), защищающий изоляцию от проникновения содержащихся в воздухе паров влаги;

– крепежные и вспомогательные детали, которые служат для закрепления основного теплоизоляционного и защитно-покровного к изолируемой поверхности, а также обеспечивают жесткость конструкции.

Некоторые виды конструкций, с учетом их назначения, условий эксплуатации, материала основного и покровного слоев дополнительно могут включать предохранительный, выравнивающий, антикоррозионный и отделочный слои.

Антикоррозионный слой в составе теплоизоляционных работ выполняется для объектов с температурой ниже температуры окружающего воздуха и отрицательными температурами. При изоляции поверхностей с положительными температурами антикоррозийное покрытие не входит в состав теплоизоляционных работ, и является отдельным видом строительно-монтажных работ.

Антикоррозионное покрытие трубопроводного транспорта также является отдельным видом работ.

3.2. При проектировании тепловой изоляции трубопроводов, фланцевых соединений и арматуры с температурой транспортируемых веществ от минус 60 до 75°С (115°С) применением изделий из пенополистирола ПЕНОПЛЭКС^® учитываются следующие факторы:

- месторасположение изолируемого объекта;

- температуру изолируемой поверхности;

- температуру и относительную влажность окружающего воздуха;

- требования пожарной безопасности;

- агрессивность окружающей среды или веществ, содержащихся в изолируемых объектах;

- влияние ультрафиолетового излучения;

- возможность коррозионного воздействия;

- материал поверхности изолируемого объекта;

- допустимые нагрузки на изолируемый трубопровод;

- требования к механической прочности теплоизоляционной конструкции;

- наличие вибрации и ударных воздействий;

- требуемую долговечность теплоизоляционной конструкции;

- санитарно-гигиенические требования;

- возможность температурных деформаций трубопроводов;

- геометрические размеры изолируемого объекта.

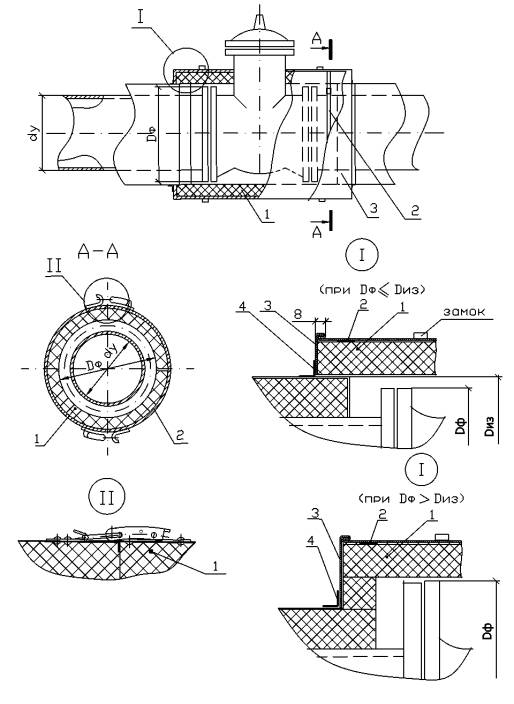

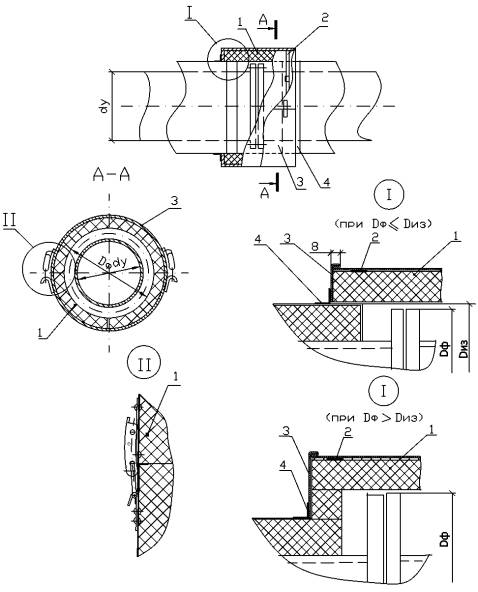

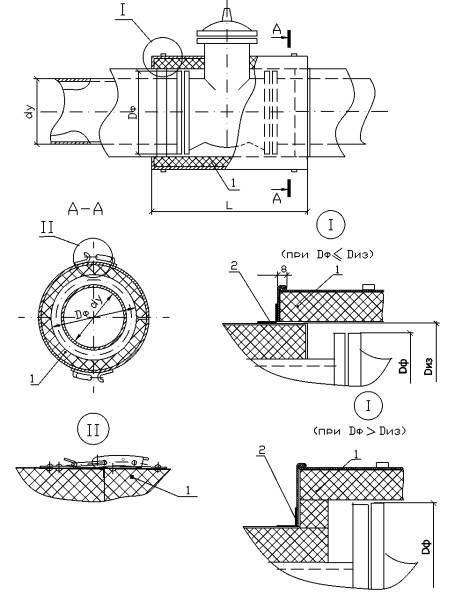

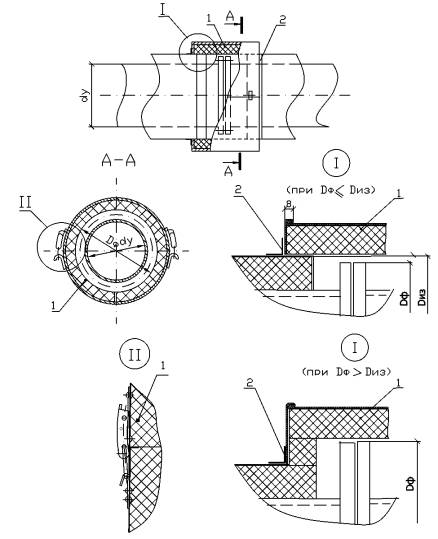

3.3. Для фланцевых соединений, фланцевой арматуры и элементов трубопроводов, требующих в процессе эксплуатации систематического наблюдения, следует предусматривать сборно-разборные съемные теплоизоляционные конструкции.

3.4. Расчетную толщину тепловой изоляции определяют по методикам, приведенным в разделе 6. Если расчетная толщина теплоизоляционного слоя не совпадает с номенклатурной толщиной полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45, следует принимать по действующей номенклатуре ближайшую более высокую толщину теплоизоляционных изделий. Допускается принимать ближайшую более низкую толщину теплоизоляционного слоя в случаях расчета по температуре на поверхности изоляции и нормам плотности теплового потока, если разница между расчетной и номенклатурной толщиной не превышает 3 мм.

3.5. Конструкция изоляции трубопроводов с температурой ниже окружающего воздуха должна быть герметичной и не пропускать воды и водяных паров к поверхности изолируемого объекта. Следует предусматривать пароизоляционный слой из паронепроницаемых материалов.

3.6. При проектировании рекомендуется предусматривать установку изделий полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® на поверхность трубопроводов с температурой : от минус 60 до плюс 75°С - насухо.

При температуре изолируемой поверхности трубопроводов ниже 19°С при отсутствии рекомендованного специального антикоррозионного покрытия может быть предусмотрена установка полуцилиндров и сегментов с применением горячего битума (с температурой не более 75°С) или битумных мастик, не содержащих растворителей (см п. 1.5.). Могут быть применены другие клеящие и герметизирующие мастики, совместимые с пенополистиролом.

При выборе клеевых составов следует руководствоваться указаниями изготовителя относительно их пригодности для склеивания полистиролов.

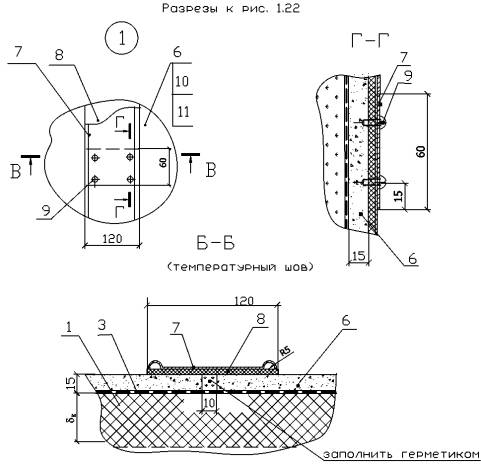

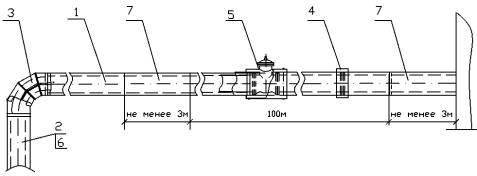

3.7. Для компенсации напряжений, возникающих в конструкции вследствие различия коэффициентов температурного расширения материала изолируемого трубопровода и материалов теплоизоляционной конструкции (изделий из пенополистирола ПЕНОПЛЭКС^® и металлического покрытия), для сохранения целостности теплоизоляционных конструкций следует предусматривать компенсационные температурные швы. Температурные швы предусматривают между фиксированными элементами, такими, как места крепления, отводы, фланцевые соединения, запорная арматура.

Температурные швы в металлическом покровном слое при изоляции изделиями ПЕНОПЛЭКС^® в диапазоне температур от минус 60 до плюс 115°С рекомендуется устанавливать с шагом 4 - 5 метров.

Температурные швы в теплоизоляционном слое из изделий ПЕНОПЛЭКС^® на прямых участках протяженных трубопроводов могут располагаться с шагом 10-12 метров по длине трубопровода.

При изоляции трубопроводов технологических установок температурные швы располагают у отводов трубопроводов и у разгружающих устройствах (см. п. 3.10.) на вертикальных участках трубопроводов.

3.8. В качестве компенсационных вставок (температурных швов) в теплоизоляционном слое из пенополистирола рекомендуется применять изделия из стеклянного штапельного волокна на синтетическом связующем (маты или плиты в зависимости от диаметра изолируемого трубопровода). Могут быть использованы маты из минеральной или базальтовой ваты.

Для объектов с отрицательными температурами для компенсационных вставок следует предусматривать гидрофобизированные волокнистые материалы.

Ширина компенсационных вставок 50 мм. При двухслойной изоляции вставки предусматриваются в каждом слое со смещением относительно друг друга.

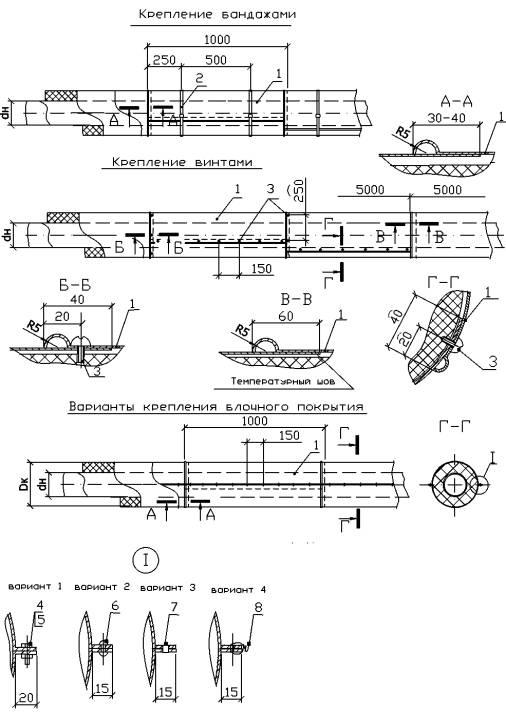

3.9. В качестве покровного слоя тепловой изоляции из полуцилиндров и сегментов из пенополистирола ПЕНОПЛЭКС^® предусматривается:

- металлическое покрытие из алюминия, оцинкованной или нержавеющей стали;

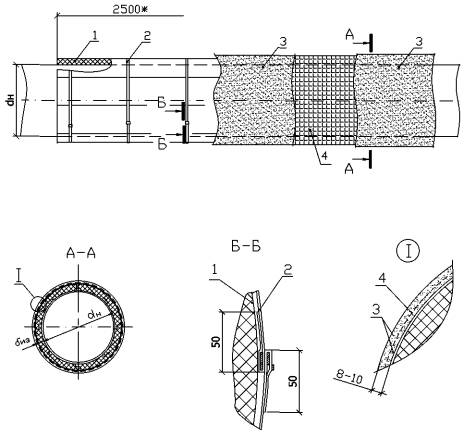

- штукатурное покрытие;

- покрытие из стеклопластика рулонного РСТ или других рулонных материалов.

Характеристики материалов для покровного слоя приведены в разделе 5.

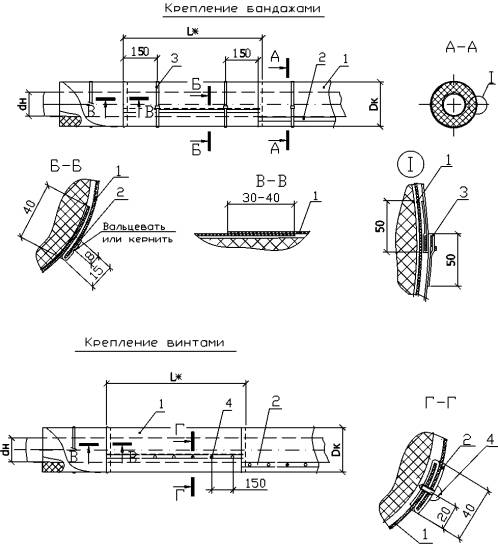

3.10. При применении металлического покровного слоя в конструкциях тепловой изоляции трубопроводов с отрицательными температурами, для предохранения пароизоляционного слоя из алюминиевой фольги от повреждения в процессе эксплуатации и монтажа может быть предусмотрен предохранительный слой из стеклоткани, стеклохолста, полотна холстопрошивного, иглопробивного или других рулонных материалов. Предохранительный слой устанавливается между покровным и пароизоляционным слоями.

При применении пароизоляционного слоя из полиэтиленовой пленки, рубероида, битума или битумных мастик предохранительный слой не устанавливается.

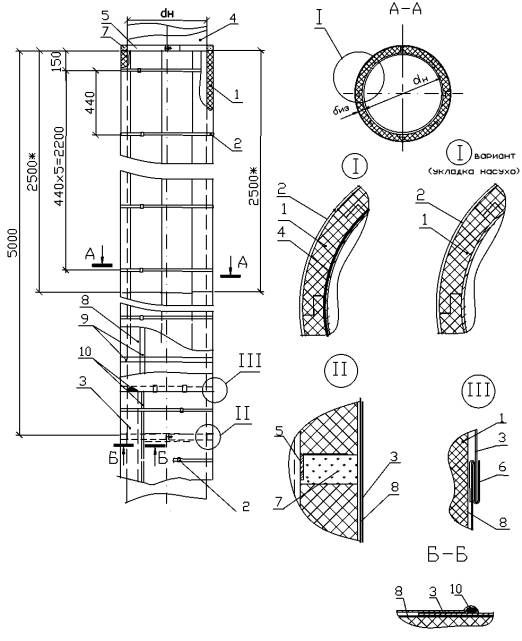

3.11. В конструкциях тепловой изоляции вертикальных трубопроводов при применении металлического покрытия следует предусматривать опорные конструкции (разгружающие устройства) с шагом 3 - 4 метра по высоте, предотвращающие деформацию и сползание металлического покрытия.

Конструкция тепловой изоляции не должна иметь сквозных теплопроводных включений («мостиков холода»).

При проектировании разгружающих устройств, сквозные элементы или их части рекомендуется предусматривать из материалов с теплопроводностью не более 0,3 Вт/(м∙°С) для снижения теплового потока и разности температур между поверхностью изоляции и окружающим воздухом в месте установки разгружающего устройства.

При необходимости, в местах установки разгружающих устройств, предусматриваются температурные швы в теплоизоляционном слое из пенополистирола ПЕНОПЛЭКС^® и в металлическом покрытии.

3.12. Изделия из пенополистирола ПЕНОПЛЭКС^® в конструкциях тепловой изоляции трубопроводов, расположенных на открытом воздухе, должны быть защищены от воздействия ультра-фиолетового излучения покровным слоем.

3.13. При применении покрытий на открытом воздухе следует учитывать допустимую температуру применения материала покровного слоя. Это особенно важно при расположении изолируемых объектов в районах Крайнего Севера и Сибири, где температура в зимнее время опускается ниже минус 40°С. Рулонные стеклопластики и покрытие из оцинкованной стали не рекомендуются к применению в районах, где температура окружающего воздуха опускается ниже минус 40°С.

3.14. Допускается применение полуцилиндров и сегментов из пенополистирола ПЕНОПЛЭКС^® без покровного слоя в конструкциях тепловой изоляции трубопроводов подземной канальной прокладки.

3.15. В качестве покровного слоя при изоляции изделиями из пенополистирола ПЕНОПЛЭКС^® может быть применено штукатурное покрытие.

Для покрытия изоляции объектов, расположенных на открытом воздухе применяют асбестоцементный или песчано-цементный растворы.

Для покрытия изоляции объектов, расположенных в помещении применяют асбозуритовый, асбозуритоцементный растворы или растворы, содержащие гипс. Поверхность асбозуритовой и асбозуритоцементной штукатурок оклеивают тканью с целью повышения их механической прочности и увеличения срока службы.

Для трубопроводов, подвергающихся вибрации, следует предусматривать оклейку штукатурного покрытия с последующей окраской.

Для оклейки применяются миткаль, бязь техническая, парусина, мешковина, марля, стеклоткань; тонкие стеклосетки с мелкой ячейкой. В качестве клеящего состава используют крахмал, огнеупорную глину, лаки и краски, которыми окрашивают поверхность ткани. Для окраски покрытия применяют масляную краску, краску БТ-177, перхлорвиниловые лака и эмали.

3.16. При применении полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС® для изоляции трубопроводов с температурой от 76 до 115°С для предохранения пенополистирола от температурных воздействий между теплоизоляционным слоем и поверхностью трубопровода следует предусматривать установку промежуточного предохранительного слоя из температуростойких волокнистых материалов.

Рекомендуется применять изделия из стеклянного штапельного волокна, минеральной или базальтовой ваты.

Расчет толщины теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® и предохранительного слоя следует производить по методике, приведенной в разделе 6.

3.17. Антикоррозионное покрытие трубопроводов не должно содержать органических растворителей и быть совместимым с экструзионным пенополистиролом.

4. КОНСТРУКТИВНЫЕ РЕШЕНИЯ ТЕПЛОВОЙ ИЗОЛЯЦИИ ИЗ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ПЕНОПОЛИСТИРОЛА
ПЕНОПЛЭКС^®

4.1. Тепловая изоляция трубопроводов.

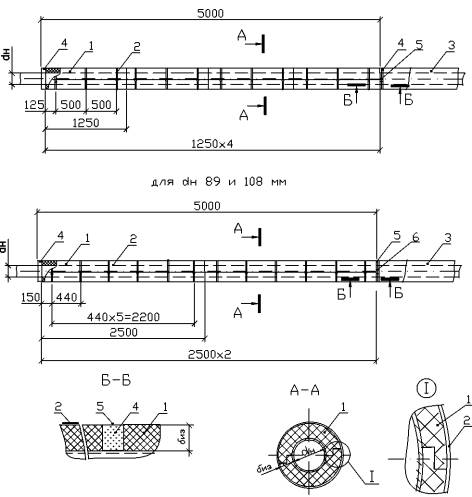

4.1.1. Для тепловой изоляции трубопроводов наружным диаметром 57 - 108 мм рекомендуется применять полуцилиндры из экструзионного пенополистирола ПЕНОПЛЭКС^®, выпускаемые по ТУ 5767-001-01297858-02.

4.1.2. Для тепловой изоляции трубопроводов наружным диаметром 133 - 1420 мм рекомендуется применять сегменты из экструзионного пенополистирола ПЕНОПЛЭКС^®, выпускаемые по ТУ 5767-001-01297858-02.

Допускается применение изделий марки 45, если это допустимо по нормам пожарной безопасности.

4.1.3. Для трубопроводов подземной бесканальной прокладки следует применять изделия из пенополистирола ПЕНОПЛЭКС^® марки 45.

4.1.4. Изделия могут устанавливаться на изолируемую поверхность в один или два слоя насухо или с использованием клеящих мастик с учетом их совместимости с пенополистиролом. При изоляции в два слоя изделия следует устанавливать с перекрытием швов.

4.1.5. Для крепления полуцилиндров и сегментов из экструзионного пенополистирола ПЕНОПЛЭКС рекомендуется применять бандажи из лент из нержавеющей стали толщиной 0,5 мм шириной 12 - 20 мм, или стальной упаковочной ленты 0,7 × 20 мм. Бандажи крепятся пряжками из нержавеющей или оцинкованной (для бандажей из стальной упаковочной ленты) стали. Могут быть применены бандажи из упаковочной полиамидной ленты. Шаг установки бандажей должен быть 500 мм.

4.1.6. При установке изделий из пенополистирола на изолируемый трубопровод с применением битумных (или других) мастик, мастика наносится на поверхность трубопровода толщиной слоя 2 - 3 мм. Изделия устанавливаются на мастичный слой и закрепляются бандажами. Швы между изделиями при установке на мастике также рекомендуется промазать мастикой.

Если при этом производится герметизация швов металлического покрытия, пароизоляционный слой можно не предусматривать.

При применении в качестве покрытия упругих рулонных материалов следует установить герметичный пароизоляционный слой.

4.1.7. Для изоляции отводов трубопроводов наружным диаметром 57 - 108 мм могут быть применены полуцилиндры из пенополистирола ПЕНОПЛЭКС^®, из которых нарезаются сегменты.

Для изоляции отводов трубопроводов могут быть изготовлены отводы (колена) из сегментов, нарезанных из полуцилиндров. Элементы отводов рекомендуется склеить клеями или мастиками, совместимыми с пенополистиролом.

Для изоляции отводов 90° трубопроводов наружным диаметром 57 - 76 мм могут быть применены скорлупы, разрезанные под углом 45°, которые соединяются встык на изолируемом трубопроводе.

Для изоляции отводов трубопроводов диаметром 133 - 1420 мм с помощью клеевых соединений (например, клеем РУСЭКСП-ПС) также могут быть изготовлены готовые отводы из пенополистирола. Крепление отводов, изготовленных из пенополистирола ПЕНОПЛЭКС^®, производится бандажами.

4.1.8. При необходимости применения съемной изоляции для отводов трубопроводов, рекомендуется поверх теплоизоляционного слоя устанавливать съемные секционные конструкции покрытия с креплением на замках.

Съемные теплоизоляционные конструкции могут быть предусмотрены для отводов и прямых участков трубопроводов, если требуется применение сборно-разборных конструкций для проведения периодического контроля состояния металла трубопроводов или сварных швов (как, например, при изоляции газопроводов).

4.1.9. Если изготовление готовых отводов невозможно, отводы трубопроводов следует изолировать изделиями из стеклянного штапельного волокна на синтетическом связующем. Допускается использование минеральных изделий или изделий из базальтового волокна. Крепление волокнистого теплоизоляционного материала производится бандажами или кольцами из проволоки диаметром 2 мм. При изоляции трубопроводов с отрицательными температурами для крепления теплоизоляционного слоя на отводах следует применять оцинкованную проволоку.

При изоляции отводов трубопроводов волокнистыми материалами в технологических установках с большим количеством отводов не требуется устройства температурных швов в теплоизоляционном слое. Компенсация температурные деформаций происходит за счет применения волокнистых материалов для изоляции отводов.

При изоляции отводов теплоизоляционные материалы из стекловолокна, минеральной или базальтовой ваты следует уплотнять в соответствии с требованиями СНиП 41-03-2003.

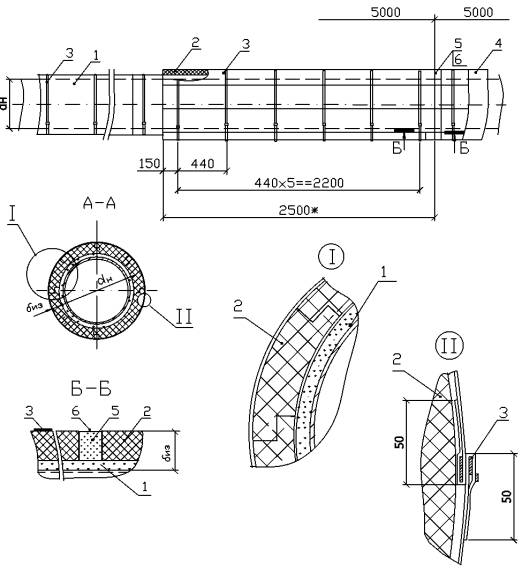

4.1.10. В двухслойных конструкциях тепловой изоляции трубопроводов с температурой от 76 до 115°С для крепления промежуточного слоя из волокнистых материалов могут применяться бандажи из ленты стальной упаковочной или проволочные кольца. Элементы крепления устанавливаются с шагом 500 мм по длине трубопровода.

Изделия из стеклянного штапельного волокна следует устанавливать с уплотнением по толщине. Коэффициент уплотнения зависит от плотности применяемого материала. Плотность теплоизоляционного слоя из стеклянного штапельного волокна в конструкции должна быть не менее 35 - 40 кг/м³.

Коэффициент уплотнения следует принимать в соответствии с требованиями СНиП 41-03-2003.

4.1.11. Элементы металлического покрытия следует устанавливать с перекрытием швов (с нахлестом) не менее 40 мм.

Кромки продольного нахлеста элементов покрытия смежных конструкций тепловой изоляции трубопроводов должны быть смещены друг относительно друга в шахматном порядке на расстояние не более, чем на 30 - 50 мм. Продольный нахлест конструкции должен располагаться не выше уровня горизонтальной оси трубопровода. Для придания жесткости, края элементов должны быть прозигованы.

Торцевая теплоизоляционная конструкция перед фланцевым соединением или арматурой на трубопроводе закрывается плоскими, составными, гофрированными или разрезными диафрагмами. Если фланцевое соединение не подлежит изоляции - торцы конструкций оформляются "под конус".

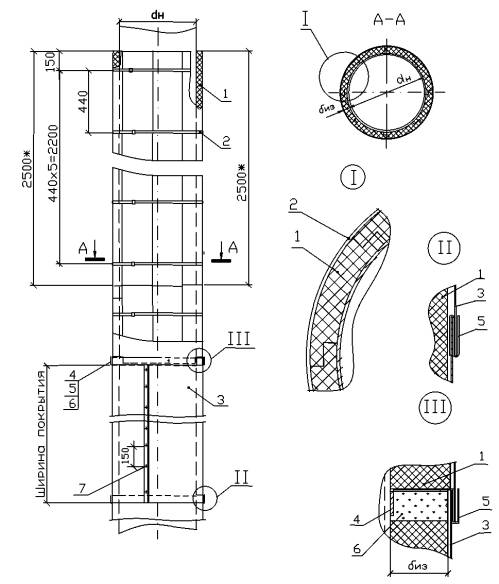

4.1.12. Крепление металлического покровного слоя предусматривается:

- бандажами при диаметре изоляции до 600 мм включительно;

- винтами самонарезающими при диаметре изоляции более 600 мм.

Шаг установки бандажей 500 мм по длине трубопровода, винтов - 150 мм по продольному шву, 250 - 300 по окружности. Материал, применяемый для изготовления бандажей, должен соответствовать материалу покрытия.

4.1.13. Рекомендуемая толщина металлических листов и лент, применяемых для покровного слоя, в зависимости от наружного диаметра теплоизоляционной конструкции приведена в таблице 4.1.

Таблица 4.1.

Материал покровного слоя	Диаметр изоляции трубопровода, мм
	Толщина листа,		мм,
	350 и менее	св. 350 до 600	св. 600 до 1620
Листы и ленты из нержавеющей стали	0,35-0,5	0,5	0,5-0,8
Листы из тонколистовой стали, в том числе с полимерным покрытием	0,35-0,5	0,5-0,8	0,8
Листы из алюминия и алюминиевых сплавов	0,3	0,5-0,8	0,8
Ленты из алюминия и алюминиевых сплавов	0,25-0,3	0,3-0,8	0,8

Примечания.

1. В качестве покровного слоя теплоизоляционных конструкций диаметром изоляции более 600 до 1600 мм, расположенных в помещении с неагрессивными и слабоагрессивными средами, допускается применять металлические листы и ленты толщиной 0,6 мм.

2. Листы и ленты из алюминия и алюминиевых сплавов толщиной 0,25 - 0,3 мм рекомендуется применять гофрированными.

4.1.14. Покрытие из рулонного стеклопластика, стеклотекстолита, пленки винипластовой каландрированной или других упругих материалов рекомендуется предусматривать для трубопроводов диаметром изоляции не более 650 мм.

Крепление покрытия из рулонного стеклопластика производится бандажами или кольцами из проволоки диаметром 2 мм. Шаг установки бандажей - 500 мм по длине трубопровода.

Из стеклотекстолита, пленки винипластовой каландрированной или листового стеклопластика могут быть изготовлены элементы покрытия (картины) с обрамлением шва металлическими планками. Крепление элементов покрытия осуществляется самонарезающими винтами по планке. Шаг установки винтов такой же, как при применении металлического покровного слоя.

4.1.15. Штукатурное покрытие (см. п. 3.14.) выполняется по армирующей металлической сетке. Для армирования применяют сетку стальную плетеную с ромбической ячейкой 12 × 1,2, 12 × 1,4.

Состав растворов для изготовления штукатурного покрытия приведен в разделе 5.

Толщину штукатурного покрытия при укладке по основанию из экструзионного пенополистирола ПЕНОПЛЭКС® в зависимости от диаметра изолируемого трубопровода рекомендуется принимать:

- для трубопроводов диаметром 57 - 133 мм - 10 мм;

- для трубопроводов диаметром 159 мм и более - 15 мм.

В штукатурном защитном покрытии следует предусматривать температурные швы в виде разрывов в покрытии шириной 8 - 10 мм с шагом 5 м по длине трубопровода. Температурные швы заполняют волокнистым теплоизоляционным материалом и закрывают накладками из оцинкованной стали. Накладки из алюминиевого листа не применяются.

Может быть предусмотрено штукатурное покрытие по армирующей щелочестойкой стеклосетке, аналогичное применяемому при наружном утеплении зданий при изоляции пенополистиролом ПЕНОПЛЭКС^®("мокрый" фасад)/

4.1.16. Для предотвращения повреждения пароизоляционного слоя в конструкциях изоляции трубопроводов с отрицательными температурами крепление покровного слоя рекомендуется производить бандажами.

Возможно применение элементов покрытия с отбортовкой и креплением болтами и гайками или другие способы крепления покрытия.

При применении винтового крепления должна быть предусмотрена установка предохранительного слоя из волокнистых материалов толщиной более длины винта.

Допускается устройство воздушного зазора между пароизоляционным слоем и металлическим покрытием.

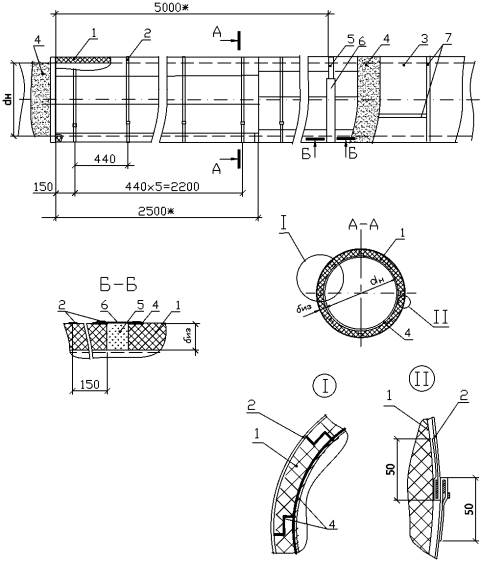

4.1.17. В конструкциях тепловой изоляции трубопроводов с отрицательными температурами транспортируемых веществ в соответствии с требованиями п. 3.5. должен быть предусмотрен пароизоляционный слой из паронепроницаемых материалов. Дополнительно могут быть герметизированы швы металлического покровного слоя.

Швы пароизоляционного слоя и места примыкания к опорным конструкциям, фланцам, оборудованию должны быть герметизированы. Повреждение пароизоляционного слоя в процессе монтажа и эксплуатации не допускается.

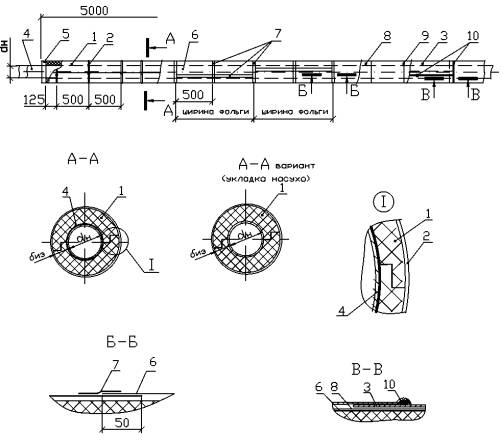

В качестве пароизоляционного слоя могут быть предусмотрены:

- пленка полиэтиленовая с проклейкой швов липкой лентой;

- фольга алюминиевая с проклейкой швов лентой алюминиевой с липким слоем или с применением клеящих составов;

- рубероид с проклейкой швов битумом или битумной мастикой.

Могут быть применены другие виды паронепроницаемых материалов.

При изоляции изделиями из экструзионного пенополистирола ПЕНОПЛЭКС^® - материала с закрытопористой структурой, устанавливается один пароизоляционный слой.

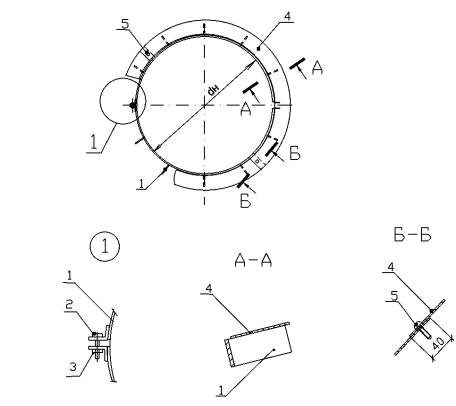

4.1.18. Разгружающие устройства, предусматриваются на вертикальных участках трубопроводов в конструкциях изоляции с металлическим покрытием в соответствии с требованиями п. 3.11.

Разгружающие устройства состоят из разгружающих колец с ребрами, которые изготавливаются из лент или полос из углеродистой или нержавеющей стали (в зависимости от материала трубопроводов) шириной 30 мм, толщиной 2 - 3 мм.

Разгружающие кольца в зависимости от диаметра изолируемого трубопровода могут состоять из одного (до диаметра 108 мм), двух (до диаметра 1020 мм) или трех элементов (диаметр 1220 - 1420 мм). Разгружающие кольца крепятся на трубопроводе болтами и гайками.

На разгружающие кольца устанавливается диафрагма из материала покровного слоя или текстолита (в конструкциях изоляции для трубопроводов с отрицательными температурами). Навесные скобы (кляммеры), поддерживающие покровный слой, крепятся к диафрагме винтами.

В местах установки разгружающих устройств выполняются температурные швы в металлическом покровном слое и вставки из упругих материалов в теплоизоляционном слое из изделий из пенополистирола при необходимости.

Если допускается приварка, к трубопроводу можно приварить кронштейны (ребра), на которые затем можно установить металлическую диафрагму или диафрагму из текстолита.

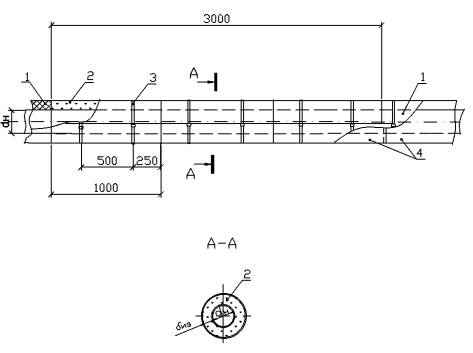

4.1.19. При изоляции трубопроводов подземной бесканальной прокладки швы изделий из пенополистирола ПЕНОПЛЭКС^® могут быть проклеены клеем РУСЭКСП-ПС, и должно быть предусмотрено водонепроницаемое покрытие для теплоизоляционного слоя. Может быть предусмотрено покрытие из двух слоев рубероида с установкой на битуме или битумной мастике или другие виды водонепроницаемых материалов.

4.2. Тепловая изоляция арматуры, фланцевых соединений трубопроводов.

4.2.1. Для тепловой изоляции арматуры и фланцевых соединений трубопроводов в соответствии с требованиями СНиП 41-03-2003 следует предусматривать съемные теплоизоляционные конструкции.

4.2.2. Для изоляции фланцевых соединений трубопроводов рекомендуется применять комплекты сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® в соответствии с действующей номенклатурой. Следует применять сегменты с внутренним диаметром, соответствующим диаметру фланцев или диаметру изоляции трубопровода.

Сегменты устанавливают сверху фланцевого соединения на тепловую изоляцию трубопровода и закрепляют бандажами с пряжками (2 бандажа на фланцевой соединение). Сверху сегментов устанавливают съемный металлический кожух, крепление которого производится замками. Крючки и замки крепятся к элементам кожуха заклепками. Для крепления съемных кожухов могут быть предусмотрены бандажи с замками.

Если фланцы выступают за изоляцию трубопровода, под сегменты могут быть установлены кольцевые прокладки, которые могут быть изготовлены из пенополистирольных плит.

Длина конструкции для изоляции фланцевого соединения определяется как две толщины фланцев плюс пространство, необходимое для того, чтобы снять болты, плюс перекрытие по 100 мм с каждой стороны для установки на изоляцию трубопровода.

4.2.3. Для изоляции фланцевых соединений трубопроводов с отрицательными температурами, по теплоизоляционному слою следует устанавливать пароизоляционный слой и герметизировать стыки конструкций изоляции трубопровода и фланцевого соединения.

4.2.4. Для изоляции фланцевых соединений могут быть изготовлены полносборные конструкции (полуфутляры).

В качестве теплоизоляционного слоя применяются сегменты из экструзионного пенополистирола ПЕНОПЛЭКС^®. Сегменты должны быть приклеены к съемному металлическому кожуху клеевыми составами, совместимыми с пенополистиролом.

При изоляции фланцевых соединений трубопроводов с отрицательными температурами полносборными конструкциями с применением сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® следует герметизировать стыки с конструкций изоляции трубопровода.

4.2.5. Для изоляции арматуры рекомендуется применять полносборные конструкции - полуфутляры, с приклеенным теплоизоляционным слоем из сегментов из пенополистирола ПЕНОПЛЭКС^®. Полуфутляры оснащаются замками. Количество замков зависит от размеров арматуры и варьируется в пределах 4 - 8 шт.

Крепление полуфутляров также может выполняться бандажами с замками.

Разъем конструкции выполняется по центру привода. Вырез под привод в полуфутляре выполняется по месту.

Для изоляции арматуры допускается применение теплоизоляционного слоя из сегментов в комплекте со съемным кожухом. При этом для крепления сегментов предусматриваются бандажи с пряжками.

4.2.6. При изоляции арматуры с отрицательными температурами следует герметизировать места стыковки с теплоизоляционной конструкцией трубопровода и выреза под привод.

При применении несъемных конструкций тепловая изоляция арматуры трубопроводов с отрицательной температурой выполняется полуцилиндрами или сегментами из пенополистирола ПЕНОПЛЭКС^® заодно с изоляцией трубопровода.

4.2.7. Допускается изоляция фланцевых соединений и арматуры съемными конструкциями с теплоизоляционным вкладышем из стекловолокнистых или минераловатных матов.

При изоляции арматуры и фланцевых соединений трубопроводов с отрицательными температурами из матов следует изготавливать матрацы в стеклоткани и полиэтиленовой пленки с герметизацией швов полиэтиленовой пленки.

4.2.8. Если диаметр фланцев арматуры больше диаметра изоляции трубопроводов, следует изготовить кольцевые прокладки из сегментов (или вырезать из плит), на которые затем устанавливаются сегменты из пенополистирола ПЕНОПЛЭКС^® с внутренним диаметром, соответствующим диаметру фланцев и кольцевых прокладок.

Сегменты, установленные на кольцевые прокладки, закрепляются бандажами (2 бандажа на фланцевое соединение).

Металлический кожух изготавливается и устанавливается, как указано выше.

4.2.9. Для герметизации швов металлического покрытия арматуры и фланцевых соединений и покрытия изоляции трубопроводов могут быть использованы герметики или липкие алюминиевые и металлизированные ленты.

5. ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ С ТЕПЛОИЗОЛЯЦИОННЫМ СЛОЕМ ИЗ ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС

5.1. Выбор материалов для покровного слоя тепловой изоляции конструкций с теплоизоляционным слоем из полуцилиндров или сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® следует производить с учетом их технических характеристик.

Необходимо учитывать следующие характеристики материала:

– прочность;

– гибкость;

– водонепроницаемость;

– горючесть;

– морозостойкость;

– допустимую температуру применения;

– коррозионную стойкость к атмосферным воздействиям и возможному воздействию транспортируемых веществ;

– стойкость к солнечной радиации;

– биостойкость;

– конструктивные свойства;

– декоративность.

5.2. В составе теплоизоляционных конструкций с теплоизоляционным слоем из пенополистирола ПЕНОПЛЭКС^® в качестве покровного слоя в зависимости от требований, предъявляемых к конструкциям, могут применяться материалы, приведенные в таблице 5.1.

Таблица 5.1.

Материал, ГОСТ или ТУ	Группа горючести	Применяемая толщина, мм	Срок службы, год
Материал, ГОСТ или ТУ	Группа горючести	Применяемая толщина, мм	вне помещения	в помещении
Металлические
Листы из алюминия и алюминиевых сплавов ГОСТ 21631-76, марки АД0, АД1, АМц, Амг2	НГ	0,3-1,0	12-15	14-17
Ленты из алюминия и алюминиевых сплавов ГОСТ 13726-96 марки АД0, АД1, АМц, Амг2	НГ	0,3-1,0	10-12	12-14
Прокат тонколистовой коррозионно-стойкий, жаропрочный и жаростойкий ГОСТ 5582-75	НГ	0,3-0,8	18-20	18-25
Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали ГОСТ 4986-79	НГ	0,3-0,8	18-20	18-25
Сталь тонколистовая оцинкованная непрерывных линий ГОСТ 14918-80	НГ	0,35-0,1	10-12	12-14
На основе синтетических полимеров
Стеклопластик рулонный РСТ ТУ 6-48-87-92, марки РСТ-Х, РСТ-Ф, РСТ-Л	трудногорючий	0,25-0,5	6-8	8-9
Стеклопластик рулонный РСТ ТУ 36.16.22-68-95	трудногорючий	0,25-0,5	5-6	6-8
Стеклопластик теплоизоляционный ТУ 6-48-00204961-99	трудногорючий	0,25-0,5	6-8	8-9
Стеклотекстолит КАСТ-В ГОСТ 10292-74, КАСТ-В-ТЭ ТУ 6-05-031-489-92	Г4	0,5-1,2	6-8	8-9
Пленка винипластовая каландрированная ГОСТ 16398-81	Г4	0,4-1,0	3-4	5-6
Минеральные
Штукатурки асбестоцементная, песчаноцементная	НГ	10-20	4-5	8-10
Дублированные
Фольга алюминиевая дублированная для теплоизоляционных конструкций ТУ 36.16.22-49-90	П	0,5-1,5	4-5	6-7
Фольма-ткань. ТУ 2244-055-00204961-00, марки: (П)-280-0,2, (П)-180-0,12	П	0,12-0,2	4-5	6-7

Герметик марки УТ-34. ГОСТ 24285-90	Для герметизации швов металлического покрытия. Температура эксплуатации до минус 60°С.
Рубероид РКП-350 ГОСТ 10923-93	Рулонная пароизоляция при температуре не ниже -40°С
Изол ГОСТ 10296-79	Рулонная пароизоляция при температуре не ниже - 35°С. С проклейкой швов битумом
Фольгоизол ГОСТ 20429-84	Рулонная пароизоляция на битуме или с проклейкой швов битумом Покровный слой. Покрытие устанавливается без проклейки швов

5.4. Перечень вспомогательных и крепежных материалов и изделий, применяемых в составе теплоизоляционных конструкции с теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС^®, приведен в таблице 5.3.

Таблица 5.3.

Наименование материала	Назначение	Примечания
Лента стальная упаковочная 0,7 × 20 мм ГОСТ 3560-73	В качестве бандажей для крепления теплоизоляционного, предохранительного, выравнивающего слоев и покровного слоя из упругих или рулонных материалов.	Бандажи должны быть покрыты антикоррозионными составами, совместимыми с пенополистиролом. Масса 1 м: 0,11 кг
Проволока стальная низкоуглеродистая общего назначения ГОСТ 3282-74	Крепление пароизоляционного, выравнивающего, предохранительного слоев, теплоизоляционного слоя противопожарных вставок и покровного слоя из стеклопластика, изола или рубероида.	Применяется проволока из Ст. 0 диаметром 1,2 - 2,0 мм. Масса 1000 м,: Ø1,2-8,88 кг; Ø2,0 - 24,65. В конструкциях тепловой изоляции с отрицательными температурами применяется оцинкованная проволока.
Проволока из высоколегированной коррозионно-стойкой и жаростойкой стали ГОСТ 18143-72	Крепление пароизоляционного, выравнивающего, предохранительного слоев, теплоизоляционного слоя противопожарных вставок в районах с температурой ниже минус 40 С°.	Проволока из стали 12Х18Н9Т или 12X18Н10Т диаметром 1,2 -2,0 мм.
Сетки стальные плетеные одинарные с квадратными или ромбическими ячейками ГОСТ 5336-80	В качестве армирующего слоя под штукатурное покрытие.	Применять сетку № 12-1,4 или № 12-1,2

Лента стальная горячекатаная ГОСТ 6009-74	Для изготовления разгружающих устройств	Применяют ленты 2 × 30, 3 × 30 мм из стали СтЗпс
Винты самонарезающие для металла и пластмасс с потайной или полукруглой головкой ГОСТ 10621-80	Крепление металлического покрытия или неметаллического покрытия (картин) с окантовкой металлом.	Применять винты 4 × 12 с противокоррозионным покрытием (оцинкованные или кадмированные). Масса 1000 шт. стальных винтов 1,193 кг.
Заклепки с полукруглой головкой ГОСТ 10299-80, заклепки трубчатые ГОСТ 26805-86	Крепление металлического покрытия, диафрагм, изготовление элементов съемных конструкций, бандажей с замками	Применять заклепки диаметром 4 мм алюминиевые или стальные с противокоррозионным покрытием
Текстолит конструкционный ГОСТ 5-78, ГОСТ 10292-74	Для изготовления элементов диафрагм, разгружающих устройств и прокладок при изоляции поверхностей с отрицательными температурами.	Текстолит толщиной 3 - 8 мм
Ткань хлопчатобумажная ГОСТ 29298-92, ткань мешочная ГОСТ 30090-93	Для оклейки штукатурного слоя конструкций, расположенных на открытом воздухе	Рекомендуется применять с окраской масляной краской
Битум, битумные мастики и эмульсии ГОСТ 6617-76	Для приклеивания к изолируемой поверхности изделий из пенополистирола.
Клей РУСЭКСП-ПС ТУ 2252-005-52422383-2003	Для склеивания и приклеивания к изолируемой поверхности изделий из пенополистирола.	двухкомпонентный полиуретановый клей холодного отверждения

5.5. Состав растворов для изготовления штукатурного покрытия приведен в таблице 5.4.

Таблица 5.4.

Раствор	Нормы расхода компонентов (с учетом влажности и потерь) на 1 м³ раствора
Раствор	компонент	количество
Асбозуритовый	Асбозурит, т	0,915
Асбозуритовый	Вода, м³	0,86
Асбозуритоцементный	Асбозурит, т	0,76
	Цемент, т	0,2
	Вода, м³	1
Асбестоцементный	Асбест VI сорта, т	0,313
	Цемент, т	1,17
	Вода, м³	1
Цементно-песчаный	Цемент, т	0,4
	Песок, м³	1,01
	Вода, м³	1

5.6. Ориентировочный расход материалов и изделий в конструкции с теплоизоляционным слоем из полуцилиндров или сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^® в расчете на 10 п. м изоляции трубопровода приведен в таблице 5.5.

Таблица 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	57				76					89
	Толщина теплоизоляционного слоя в конструкции, мм
	30	40	80*	90*	30	40	70*	80*	90*	40
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	0,085	0,126	0,352	0,426	0,104	0,151	0,33	0,404	0,451	0,17
Бандаж с пряжкой, шт	24	24	48	48	24	24	48	48	48	24
1. Лента 0,7 × 20, кг	1,4	1,6	3,8	4,0	1,6	1,7	3,8	4,0	4,3	1,9
2. Пряжка, шт	24	24	48	48	24	24	48	48	48	24
Покрытие, м²	4,6	5,3	7,9	8,6	5,3	6,0	7,8	8,4	9,2	6,2
1. Винт, шт	70	70	70	70	70	70	70	70	70	70
2. Бандаж с пряжкой, шт	20	20	20	20	20	20	20	20	20	20
Планка жесткости, м.п.	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4
Лента герметизирующая, м.п.	13,8	14,4	16,9	17,5	14,4	15,0	16,9	17,7	18,4	15,3
Пароизоляционный слой, м²	4,6	5,3	7,9	8,6	5,3	6,0	7,8	8,4	9,2	6,3
Лента с липким слоем, м.п.	14,8	15,4	17,9	18,5	15,4	16,0	17,9	18,5	19,2	16,3

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	89	108				133				159
	Толщина теплоизоляционного слоя в конструкции, мм
	50	40	50	90*	100*	40	50	80*	90*	40
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	0,228	0,195	0,259	0,591	0,691	0,226	0,30	0,56	0,66	0,26
Бандаж с пряжкой, шт	24	24	24	48	48	24	24	48	48	24
1. Лента 0,7 × 20, кг	2,0	2,0	2,2	5,2	5,3	2,3	2,4	5,2	5,3	2,4
2. Пряжка, шт	24	24	24	48	48	24	24	48	48	24
Покрытие, м²	7,0	6,9	7,6	10,3	10,9	7,6	8,2	10,3	11,0	8,4
1. Винт, шт	70	70	70	70	70	70	70	70	70	70
2. Бандаж с пряжкой, шт	20	20	20	20	20	20	20	20	20	20
Планка жесткости, м.п.	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4	10,4
Лента герметизирующая, м.п.	16,2	16,2	16,8	19,6	20,2	16,9	17,5	19,6	20,2	17,7
Пароизоляционный слой, м²	7,1	7,1	7,8	11,1	11,8	8,0	8,7	11,0	11,8	8,9
Лента с липким слоем, п.м	17,1	17,1	17,6	20,6	21,1	17,9	18,6	20,6	21,3	18,7

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	159	219				273			325
	Толщина теплоизоляционного слоя в конструкции, мм
	50	40	50	100*	110*	50	60	50	60	100*
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	0,34	0,33	0,43	1,03	1,17	0,52	0,64	0,60	0,74	1,38
Бандаж с пряжкой, шт	24	24	24	48	48	24	24	24	24	48
1. Лента 0,7 × 20, кг	2,6	2,8	3,1	7,1	7,3	3,6	3,7	4,0	4,2	8,8
2. Пряжка, шт	24	24	24	48	48	24	24	24	24	48
Покрытие, м²	9,2	10,5	11,2	14,7	15,4	13,1	13,8	14,9	15,6	18,3
1. Винт, шт	70	70	70	140	140	140	140	140	140	140
2. Бандаж с пряжкой, шт	20	20	20	20	20	20	20	20	20	20
Планка жесткости, м.п.	10,4	10,4	10,4	10,4	10,4	10,4	10,4	20,8	20,8	20,8
Лента герметизирующая, м.п.	18,3	19,6	20,2	23,5	24,2	22,0	22,6	23,5	24,2	26,8
Пароизоляционный слой, м²	6,9	11,1	11,8	15,6	16,3	13,7	14,5	15,6	16,3	19,3
Лента с липким слоем, п.м.	19,3	20,6	21,3	24,5	25,2	23,0	23,6	24,5	25,2	27,8

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	325		426						529
	Толщина теплоизоляционного слоя в конструкции, мм
	110*	130	50	60	80	100*	110*	130	50	60
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	1,53	1,89	0,76	0,93	1,30	1,69	1,90	2,32	0,93	1,14
Бандаж с пряжкой, шт	48	48	24	24	24	48	48	48	24	24
1. Лента 0,7 × 20, кг	8,9	9,4	4,9	5,0	5,4	10,6	10,8	11,1	5,7	5,9
2. Пряжка, шт	48	48	24	24	24	48	48	48	24	24
Покрытие, м²	19,0	20,4	18,5	19,2	20,5	22,0	22,7	24,0	22,1	22,8
1. Винт, шт	140	140	140	140	140	182	182	189	182	182
2. Бандаж с пряжкой, шт	20	20	20	20	20	20	-	-	20	20
Планка жесткости, м.п.	20,8	20,8	20,8	20,8	20,8	20,8	-	-	20,8	20,8
Лента герметизирующая, м.п.	27,5	28,7	26,8	27,3	28,5	30,1	30,7	32,0	30,1	30,7
Пароизоляционный слой, м²	20,0	21,5	19,3	20,0	21,5	23,1	23,9	25,3	23,1	23,9
Лента с липким слоем, п.м.	28,5	30,0	27,8	28,5	30,0	31,1	31,8	33,0	31,1	31,8

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	529				630				720
	Толщина теплоизоляционного слоя в конструкции, мм
	80	100*	110*	130*	50	60	80	50	60	80
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	1,55	2,01	2,25	2,74	1,08	1,32	1,81	1,22	1,49	2,04
Бандаж с пряжкой, шт	24	48	48	48	24	24	24	24	24	24
1. Лента 0,7 × 20, кг	6,2	12,3	12,4	12,8	6,6	6,7	7,1	7,3	7,5	7,8
2. Пряжка, шт	24	48	48	48	24	24	24	24	24	24
Покрытие, м²	24,2	25,5	26,3	27,6	25,5	26,3	27,6	28,7	29,4	30,7
Винт самонарезающий, шт	259	259	266	266	259	259	259	260	266	266
Лента герметизирующая, м.п.	32,0	33,3	33,9	35,1	33,3	33,9	35,1	36,1	36,7	37,6
Пароизоляционный слой, м²	25,3	26,7	27,5	28,9	25,1	26,0	27,3	30,0	30,7	32,1
Лента с липким слоем, п.м.	33,0	34,8	35,4	36,6	34,8	35,4	36,6	37,6	38,2	39,5

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	720			820						920
	Толщина теплоизоляционного слоя в конструкции, мм
	100*	110*	130*	50	60	80	100*	110*	130*	50
Изделия ПЕНОПЛЭКС^®объем в конструкции, м³	2,60	2,90	3,51	1,38	1,68	2,29	2,92	3,24	3,92	1,54
Бандаж с пряжкой, шт	48	48	48	24	24	24	48	48	48	24
1. Лента 0,7 × 20, кг	15,4	15,7	15,9	8,1	8,4	8,6	17,1	17,2	17,6	9,0
2. Пряжка, шт	48	48	48	24	24	24	48	48	48	24
Покрытие, м²	32,1	32,8	34,2	32,1	32,8	34,2	35,6	36,3	37,6	35,6
Винт самонарезающий, шт	273	273	273	348	350	350	350	357	357	343
Лента герметизирующая, м.п.	39,2	39,9	41,1	39,2	39,9	41,1	42,3	43,0	44,2	42,3
Пароизоляционный слой, м²	33,6	34,3	35,8	33,6	34,3	35,8	37,2	37,9	39,4	37,2
Лента с липким слоем, п.м.	40,7	41,3	42,6	40,7	41,3	42,6	43,9	44,5	45,8	43,9

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	920					1020
	Толщина теплоизоляционного слоя в конструкции, мм
	60	80	110*	130*	150*	60	80	100	160*	180*
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	1,86	2,53	3,59	4,31	5,09	2,05	2,80	3,55	5,99	6,84
Бандаж с пряжкой, шт	24	24	48	48	48	24	24	24	48	48
1. Лента 0,7 × 20, кг	9,1	9,5	19,0	19,3	19,6	10,0	10,3	10,6	22,2	22,6
2. Пряжка, шт	24	24	48	48	48	24	24	24	48	48
Покрытие, м²	36,3	37,6	39,7	41,1	42,5	39,7	41,1	42,5	46,6	48,0
Винт самонарезающий, шт	350	350	354	360	364	357	357	357	434	441
Лента герметизирующая, м.п.	43,0	44,2	46,1	47,4	48,6	46,1	47,4	48,6	52,4	53,6
Пароизоляционный слой, м²	37,9	39,4	41,5	43,0	44,4	41,5	43,0	44,4	48,8	50,2
Лента с липким слоем, м²	44,5	45,8	47,6	49,0	50,2	47,6	49,0	50,2	54,0	55,2

Продолжение таблицы 5.5.

Наименование материала, изделия	Наружный диаметр трубопровода, мм
	1020	1220						1420
	Толщина теплоизоляционного слоя в конструкции, мм
	200*	60	80	100	160*	180*	200*	60	80	100
Изделия ПЕНОПЛЭКС^® объем в конструкции, м³	7,73	2,44	3,29	4,18	6,99	7,97	8,98	2,81	3,79	4,80
Бандаж с пряжкой, шт	48	24	24	24	48	48	48	24	24	24
1. Лента 0,7 × 20, кг	22,9	11,6	12,0	12,3	25,6	25,9	26,4	13,3	13,6	14,1
2. Пряжка, шт	48	24	24	24	48	48	48	24	24	24
Покрытие, м²	49,4	46,7	48,0	49,4	53,5	54,9	56,3	53,5	54,9	56,3
Винт самонарезающий, шт	441	434	441	441	448	455	455	448	455	455
Лента герметизирующая, м.п.	54,9	52,4	53,6	54,9	58,7	60,0	61,2	58,7	60,0	61,2
Пароизоляционный слой, м²	51,6	48,8	50,2	51,6	56,0	57,4	58,9	56,0	57,4	58,9
Лента с липким слоем, м²	56,4	54,0	55,2	56,4	60,2	61,4	62,7	60,2	61,4	62,7

Примечания.

1. Для крепления покрытия применять винты (1) или бандажи с пряжками (2).

2. Бандажи по покрытию устанавливать до диаметра конструкции (по изоляции) до 600 мм.

3. Планка жесткости применяется для элементов покрытия из упругих материалов.

4. Лента герметизирующая применяется, если требуется герметизация швов покрытия.

* толщина двухслойной изоляции

6. РАСЧЕТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^® ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ

Расчет толщины теплоизоляционного слоя из экструдированного пенополистирола ПЕНОПЛЭКС^® для конструкций тепловой изоляции трубопроводов производится в зависимости от её назначения.

Тепловая изоляция трубопроводов с положительными температурами

теплоносителя может выполняться:

- с целью обеспечения заданной или нормативной плотности теплового потока;

- с целью обеспечения допустимой температуры на поверхности изоляции;

- в соответствии с технологическими требованиями (например, предотвращения снижения или повышения температуры теплоносителя в трубопроводе и т.д.);

Тепловая изоляция трубопроводов с отрицательными температурами теплоносителя может выполняться:

- в соответствии с технологическими требованиями;

- с целью предотвращения или ограничения испарения теплоносителя;

- с целью предотвращения конденсации на поверхности изолированного объекта, расположенного в помещении;

- с целью предотвращения повышения температуры теплоносителя не выше заданного значения

- по нормам плотности теплового потока (тепловых потерь).

Тепловая изоляция трубопроводов холодной воды может выполняться:

- с целью предотвращения конденсации влаги на поверхности трубопровода, расположенного в помещении;

- с целью предотвращения замерзания воды при остановке её движения в трубопроводе, расположенном на открытом воздухе.

6.1. Тепловая изоляция с целью обеспечения заданной или нормативной плотности теплового потока с поверхности изоляции трубопроводов надземной прокладки.

6.1.1. Допустимое значение плотности теплового потока с поверхности изолированного объекта может определяться требованиями технологического процесса, общим тепловым балансом предприятия или нормативными значениями плотности теплового потока.

Нормы плотности теплового потока для изолированных трубопроводов с положительными и отрицательными температурами теплоносителя следует принимать по таблицам 2 - 7 СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Нормы плотности теплового потока для изолированных трубопроводов с положительными температурами теплоносителя объектов, расположенных в Екатеринбурге и Свердловской области, следует принимать по приложению 7 ТСН 23-337-2002 Свердловской области «Тепловая изоляция оборудования и трубопроводов».

Нормы плотности теплового потока для изолированных трубопроводов с положительными температурами теплоносителя объектов, расположенных в Ямало-Ненецком Автономном округе, следует принимать по приложению 7 ТСН 41-309-2004 ЯНАО «Тепловая изоляция оборудования и трубопроводов».

6.1.2. Расчетная толщина тепловой изоляции трубопроводов надземной прокладки, определяемая по заданной плотности теплового потока, зависит от расположения изолируемого объекта (на открытом воздухе или в помещении), температуры окружающего воздуха(t₀), температуры теплоносителя (t_m), наружного диаметра трубопровода (d_н) и величины заданного или нормативного теплового потокам d_I.

Для трубопроводов наружным диаметром до 1420 мм включительно, толщина тепловой изоляции по заданной (нормированной) линейной плотности теплового потока (плотность теплового потока с метра длины) при заданной температуре определяется по формуле (6.1.1 - 6.1.2):

(6.1.1)

(6.1.2)

где: d_н - наружный диаметр изоляционной конструкции, м;

d_из - наружный диаметр изолируемого трубопровода, м;

t_m - температура теплоносителя, °С;

t₀ - среднегодовая температура окружающего воздуха - для трубопроводов, расположенных на открытом воздухе, или температура в помещении, °С,

λ_из - коэффициент теплопроводности теплоизоляционного слоя, Вт/(м∙°С);

q_I - нормированная линейная плотность теплового потока (с 1 метра длины), Вт/м,

α_н - коэффициент теплоотдачи от поверхности изоляции в

окружающий воздух, Вт/(м²∙°С).

δ_из - толщина изоляции, м.

6.1.3. Нормы плотности теплового потока (qj) через изолированную поверхность объектов расположенных в Европейском регионе России, следует принимать по таблицам СНиП 41-03-2003:

для трубопроводов с положительными температурами, расположенных:

- на открытом воздухе - по таблицам 2 и 3;

- в помещении - по таблицам 4 и 5;

для оборудования и трубопроводов с отрицательными температурами, расположенных:

- на открытом воздухе - по таблице 6;

- в помещении - по таблице 7.

При расположении изолируемых объектов в других регионах страны следует применять коэффициент К, (табл. 13 СНиП) учитывающий изменение стоимости теплоты в зависимости от района строительства и способа прокладки трубопровода (места установки оборудования):

6.1.4. Плотность теплового потока, отличающуюся от нормированной, при расчетах толщины тепловой изоляции по заданной плотности определяют, исходя из условий технологического процесса или общего баланса тепла всего объекта. Расчет проводят по формулам (6.1.1 - 6.1.2).

6.1.5. Теплопроводность сегментов и полуцилиндров из пенополистирола ПЕНОПЛЭКС^® в конструкции принимают при средней температуре теплоизоляционного слоя, определяемой как среднеарифметическое значение между температурой изолируемой поверхности и температурой поверхности изоляции.

Расчетную теплопроводность (λ_из) изделий из пенополистирола ПЕНОПЛЭКС^® марок 35 и 45 в конструкциях тепловой изоляции трубопроводов следует принимать с коэффициентом запаса, учитывающим влияние швов и изменение коэффициента теплопроводности в процессе эксплуатации по таблице 6.1.1.

Таблица 6.1.1.

Средняя температура слоя, °С	25	75	От 19 до -50
Средняя температура слоя, °С	Коэффициент теплопроводности, Вт/(м∙°С)
марка 35	0,03	0,037	0,03
марка 45	0,032	0,037	0,032

6.1.6. За расчетную температуру окружающей среды при расчетах по нормированной плотности теплового потока следует принимать:

а) для изолируемых трубопроводов, расположенных на открытом воздухе:

t^cp_m для технологического трубопроводов - среднюю за год;

t^cp_m для трубопроводов тепловых сетей при круглогодичной работе - среднюю за год;

t^cp_m для трубопроводов тепловых сетей, работающих только в отопительный период, - среднюю за период со среднесуточной температурой наружного воздуха 8°С и ниже;

б) для изолируемых поверхностей, расположенных в помещении - +20°С;

в) для трубопроводов, расположенных в. тоннелях - +40°С;

6.1.7. Расчетную температуру теплоносителя следует принимать в соответствии с заданием на проектирование

6.1.8. Коэффициент теплоотдачи от поверхности изоляции к окружающему воздуху, α_н, при расчетах по нормированной или заданной плотности теплового потока рекомендуется принимать по таблице 6.1.2.

Таблица 6.1.2.

Температура теплоносителя °С	Изолируемые трубопроводы	Коэффициент теплоотдачи, α_н, Вт/(м²∙^оС), при расположении трубопроводов
		в помещениях для покрытий с коэффициентом излучения С, Вт/ (м²∙К⁴)		на открытом воздухе, для покрытий с коэффициентом излучения, С, Вт/(м²∙К⁴)
		≤ 2,33	>2,33	≤ 2,33	>2,33
20-75	вертикальные	7	12	35	35
20-75	горизонтальные	6	11	29	29
19 и менее	вертикальные и горизонтальные	6	11	29	29

Примечание. К материалам для покровного слоя с коэффициентом излучения С ≤ 2,33 Вт/(м²∙К⁴) относятся нержавеющая и тонколистовая оцинкованная сталь, листы и ленты из алюминия и алюминиевых сплавов, алюминиевая фольга, а также другие материалы, окрашенные алюминиевой краской. К покрытиям с коэффициентом излучения С > 2,33 С Вт/(м²∙К⁴) относятся стеклопластики рулонные и прочие материалы на основе синтетических и природных полимеров, штукатурки, другие материалы, окрашенные различными красками, кроме алюминиевой.

6.1.9. Толщина тепловой изоляции из пенополистирола ПЕНОПЛЭКС^® в конструкции принимается в соответствии с номенклатурой изделий.

Если расчетное значение толщины изоляции из полуцилиндров и сегментов для трубопроводов наружным диаметром 57 - 320 мм менее чем на 3 мм больше, чем ближайшее значение кратное 10 мм, принимается его меньшее значение, если расчетная толщина изоляции больше более, чем на 3 мм, ближайшего кратного 10 мм значения, принимается, соответственно, его большее значение.

Если расчетное значение толщины изоляции из сегментов для трубопроводов наружным диаметром 325 - 1420 мм больше на 5 мм и более, чем ближайшее значение кратное 20 мм по техническим условиям, принимается более высокое значение толщины выпускаемых сегментов. (Например, если расчетная толщина теплоизоляционного слоя из сегментов для трубопровода диаметром 1020 мм равна 85 мм, следует принимать толщину в конструкции 100 мм.).

6.1.10. В таблицах 6.1.3. - 6.1.8. приведены расчетные значения толщины теплоизоляционного слоя из сегментов и полуцилиндров из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45, отвечающие нормам плотности теплового потока, в конструкциях тепловой изоляции трубопроводов с положительными температурами транспортируемых веществ для Европейского региона России, при расположении на открытом воздухе и в помещении при числе часов работы более 5000 и 5000 и менее.

При определении толщины теплоизоляционного слоя расчетная теплопроводность теплоизоляционного слоя из полуцилиндров или сегментов из экструзионного пенополистирола ПЕНОПЛЭКС^®марок 35 и 45 принималась на основании данных таблицы 6.1.1.

Нормы плотности теплового потока приняты по таблицам 2 - 5 СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Таблица 6.1.3. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы более 5000 при расположении на открытом воздухе.

Наружный диаметр, мм	Температура теплоносителя, °С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, мм
57	16	19	22	23	25	27	28
76	18	22	24	26	29	31	32
89	18	23	26	29	31	34	35
108	19	24	27	30	33	36	37
133	21	26	30	33	36	39	40
159	22	28	32	35	38	41	43
219	23	30	35	39	42	45	47
273	25	32	36	40	44	48	50
325	26	32	36	39	43	47	49
426	24	31	36	40	44	48	50
530	25	32	38	42	46	50	52
630	26	33	39	42	47	51	53
720	27	34	39	43	48	52	54
820	27	34	40	44	49	53	55
920	27	35	41	45	50	54	56
1020	27	35	41	45	50	55	57
1420	28	36	42	47	52	57	59

Таблица 6.1.4. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы более 5000 при расположении на открытом воздухе.

Наружный диаметр, мм	Температура теплоносителя, °С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, мм
57	18	22	24	26	28	29	30
76	20	24	27	29	31	33	34
89	20	25	28	31	34	36	37
108	21	26	30	33	36	38	39
133	23	29	33	36	39	41	42
159	24	31	35	38	41	44	45
219	26	33	38	42	45	48	50
273	28	35	40	43	47	51	52
325	29	35	39	42	46	50	52
426	27	34	39	43	47	51	53
530	27	35	41	45	49	53	55
630	29	36	42	46	50	54	56
720	29	37	42	46	51	55	57
820	29	37	43	47	52	56	58
920	30	38	44	48	53	57	59
1020	30	38	44	48	53	58	62
1420	31	40	46	50	55	60	62

Таблица 6.1.5. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы 5000 и менее при расположении на открытом воздухе.

Наружный диаметр, мм	Температура теплоносителя, °С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, мм
57	13	16	18	19	21	23	24
76	15	18	21	22	24	26	27
89	15	19	21	23	25	27	28
108	17	20	23	25	28	30	31
133	17	21	24	27	29	32	33
159	18	23	26	29	32	34	35
219	20	25	28	31	34	37	38
273	21	26	30	33	36	39	41
325	21	27	31	34	38	41	42
426	20	25	29	32	36	39	42
530	21	26	30	33	37	40	42
630	21	27	31	34	38	41	43
720	21	27	32	35	39	42	44
820	21	28	32	35	39	43	45
920	21	28	32	36	40	44	45
1020	22	28	33	36	40	44	45
1420	22	29	34	37	42	46	48

Таблица 6.1.6. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы 5000 и менее при расположении на открытом воздухе.

Наружный диаметр, мм	Температура теплоносителя, °С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®марки 45, мм
57	15	18	20	21	23	25	26
76	17	20	23	24	26	28	29
89	17	21	23	25	27	29	30
108	18	22	25	27	30	32	33
133	18	23	26	29	31	34	35
159	20	25	29	31	34	36	37
219	22	27	31	33	36	39	40
273	23	29	33	35	39	42	43
325	23	30	34	37	40	43	45
426	22	28	32	34	38	41	43
530	23	29	33	36	39	42	43
630	23	29	33	37	40	44	45
720	23	30	34	37	41	45	46
820	23	30	34	38	42	45	47
920	23	30	35	38	43	46	48
1020	24	31	35	39	43	46	49
1420	24	31	36	40	44	48	50

Таблица 6.1.7. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы более 5000 при расположении в помещении.

Наружный диаметр, мм	Температура теплоносителя, °С
	50	60	70	75	50	60	70	75
	Толщина теплоизоляционного слоя, мм, из пенополистирола ПЕНОПЛЭКС^® марки
	35				45
57	19	21	23	24	20	22	24	25
76	20	23	26	27	21	24	27	28
89	21	25	28	29	22	26	29	30
108	24	28	31	32	25	29	32	33
133	26	29	32	34	27	31	33	35
159	27	31	35	37	28	33	36	38
219	30	35	39	41	31	36	40	41
273	31	36	40	42	32	38	42	43
325	33	38	42	44	34	40	44	45
426	34	40	45	47	36	42	46	48
530	35	42	47	49	37	43	48	50
630	37	43	48	51	38	45	50	52
720	37	44	49	52	39	45	50	53
820	38	45	50	53	40	46	52	54
920	39	46	51	53	40	47	52	55
1020	39	46	52	54	40	47	53	55
1420	40	48	53	56	42	49	55	57

Таблица 6.1.8. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®, отвечающая нормам плотности теплового потока по СНиП 41-03-2003, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при числе часов работы 5000 и менее при расположении в помещении.

Наружный диаметр, мм	Температура теплоносителя, °С
	50	60	70	75	50	60	70	75
	Толщина теплоизоляционного слоя, мм из пенополистирола ПЕНОПЛЭКС^® марки
	35				45
57	16	18	20	21	16	19	21	22
76	17	20	22	23	18	21	23	24
89	20	23	25	26	20	22	24	25
108	22	25	28	29	21	24	26	27
133	22	25	28	30	23	26	28	29
159	24	28	31	33	23	26	29	30
219	24	28	31	33	25	29	32	34
273	26	30	33	35	27	31	34	36
325	27	31	35	36	28	32	36	37
426	28	33	37	39	29	34	38	39
530	29	34	38	40	30	35	39	41
630	30	35	39	41	31	36	40	42
720	30	36	40	42	32	37	41	43
820	31	36	41	43	32	37	42	44
920	31	37	41	44	32	38	42	44
1020	31	37	41	44	32	38	42	44
1420	32	38	43	45	33	39	44	46

6.1.11. В таблицах 6.1.9. - 6.1.11. приведены расчетные значения толщины теплоизоляционного слоя из сегментов и полуцилиндров из экструзионного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45, отвечающие нормам плотности теплового потока, в конструкциях тепловой изоляции трубопроводов объектов, расположенных в г. Екатеринбурге.

Нормы приняты в соответствии с приложением 7 ТСН 23-337-2002 Свердловской области «Проектирование тепловой изоляции оборудования и трубопроводов».

При определении толщины теплоизоляционного слоя расчетная теплопроводность принималась на основании данных таблицы 6.1.1.

Таблица 6.1.10. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, отвечающая нормам плотности теплового потока по ТСН 23-337-2002 Свердловской обл., в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при расположении на открытом воздухе в г. Екатеринбурге.

Наружный диаметр, мм	Температура теплоносителя, С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, мм
57	20	25	29	32	34	36	37
76	22	27	31	34	37	39	40
89	26	31	34	37	40	43	44
108	27	33	37	41	44	47	49
133	28	35	40	43	47	51	53
159	30	37	42	45	50	53	55
219	34	42	48	53	57	61	63
273	35	44	51	57	62	66	68
325	39	48	54	60	65	69	71
426	42	51	58	63	69	74	77
530	42	52	60	66	72	78	81
630	43	54	62	69	75	81	84
720	46	56	64	70	77	84	87
820	47	58	66	72	80	86	89
920	47	59	67	74	81	88	91
1020	48	60	68	75	83	90	93
Более 1020	51	66	77	85	94	102	106

Таблица 6.1.11. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, отвечающая нормам плотности теплового потока по ТСН 23-337-2002 Свердловской обл, в конструкциях тепловой изоляции трубопроводов с положительными температурами теплоносителя при расположении на открытом воздухе в г. Екатеринбурге.

Наружный диаметр, мм	Температура теплоносителя, С
	20	30	40	50	60	70	75
	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, мм
57	22	28	32	35	37	38	39
76	25	30	34	37	40	42	43
89	29	34	37	40	43	46	47
108	30	36	41	45	48	51	52
133	32	39	43	47	51	54	56
159	33	41	45	49	53	57	59
219	37	46	52	57	61	65	67
273	39	49	56	61	66	70	72
325	43	53	59	64	69	73	75
426	46	56	63	68	73	78	81
530	46	57	65	71	77	83	86
630	48	59	67	74	80	86	89
720	50	62	69	75	82	88	91
820	51	63	71	77	85	91	94
920	52	64	73	79	87	93	96
1020	53	65	74	81	88	95	98
Более 1020	51	66	77	85	94	102	106

Таблица 6.1.20. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®, отвечающая нормам плотности теплового потока в конструкциях тепловой изоляции трубопроводов с отрицательными температурами теплоносителя при расположении в помещениях, на промышленных предприятиях в Европейском регионе России

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	0	-10	-20	-40	-60	0	-10	-20	-40	-60
	Толщина теплоизоляционного слоя, мм, из пенополистирола ПЕНОПЛЭКС^®марки
	35					45
57	15	24	32	55	67	16	26	36	61	75
76	18	28	45	63	78	19	31	49	70	88
89	18	34	45	65	92	20	37	49	72	103
108	20	36	48	70	99	21	39	53	77	111
133	22	40	53	78	99	24	43	58	85	110
159	24	38	57	77	108	26	41	63	84	120
219	26	41	61	84	110	28	45	66	92	121
273	31	49	61	99	121	34	53	67	108	133
325	31	48	65	98	123	33	52	70	107	134
426	33	52	67	101	134	35	55	72	109	146
530	33	52	71	103	138	36	56	76	112	149
Более 530	35	51	70	108	145	37	55	75	115	155

6.1.14. В таблице 6.1.21 приведены расчетные значения толщины теплоизоляционного слоя из экструдированного пенополистирола ПЕНОПЛЭКС^® марок 35 и 45, отвечающие нормам плотности теплового потока, в конструкциях тепловой изоляции трубопроводов с отрицательными температурами теплоносителя для предприятий, расположенных в Ямало-Ненецком Автономном Округе и других районах Крайнего Севера со среднегодовой температурой окружающего воздуха минус 5 -минус 8°С.

Нормы плотности теплового потока приняты по таблицам 6 и 7 СНиП 41-03-2003.

Таблица 6.1.21. Расчетная толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®, отвечающая нормам плотности теплового потока в конструкциях тепловой изоляции трубопроводов с отрицательными температурами теплоносителя при расположении на открытом воздухе в Ямало-Ненецком Автономном Округе.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	-10	-20	-40	-60	-10	-20	-40	-60
	Толщина теплоизоляционного слоя, мм, из пенополистирола ПЕНОПЛЭКС^® марки
	35				45
57	1	12	31	48	2	13	34	52
76	2	14	36	55	2	15	39	60
89	2	14	36	57	2	15	39	61
108	2	15	39	61	2	16	42	66
133	2	18	43	68	3	20	46	73
159	3	20	46	74	3	21	50	79
219	4	22	49	80	4	24	54	86
273	4	23	54	87	4	25	58	93
325	4	24	57	92	5	26	61	98
426	5	25	63	99	5	29	66	105
530	4	27	66	104	5	29	71	110
Более 530	4	29	73	121	5	31	78	127

6.1.15. Если это необходимо, полный тепловой поток с поверхности изоляции трубопроводов с тепловой изоляцией из полуцилиндров или сегментов из экструзионного пенополистирола ПЕНОПЛЭКС следует определять по формуле:

Q = q_l∙L∙K_red, (6.1.3)

где: Q - полный тепловой поток, Вт;

L - длина трубопровода, м;

K_red - коэффициент, учитывающий дополнительный тепловой поток через подвески и опоры трубопроводов и оборудования принимают по таблице 6.1.22.

Таблица 6.1.22.

Способ прокладки трубопроводов	red
Надземный на открытом воздухе, в непроходных каналах, тоннелях и помещениях: для стальных трубопроводов на подвижных опорах, условным проходом
-до 150 мм	1,2
-150 мм и больше	1,15
для стальных трубопроводов на подвесных опорах	1,05
Бесканальный	1,15

6.2. Тепловая изоляция с целью обеспечения требований безопасности (по заданной температуре на поверхности изоляции).

6.2.1. Расчет толщины изоляции по заданной температуре на поверхности изоляции следует производить в случаях, когда тепловой поток с поверхности изоляции не регламентирован, а изоляция необходима как средство, обеспечивающее нормальную температуру воздуха в рабочих помещениях, или предохраняющее обслуживающий персонал от ожогов.

Толщина тепловой изоляции, определяемая по заданной температуре на её поверхности, зависит от расположения изолируемого объекта (на открытом воздухе или в помещении), температуры окружающего воздуха, (t₀), температуры теплоносителя, (t_m), наружного диаметра, (d_н) и коэффициента теплоотдачи от поверхности к окружающему воздуху (d_н), Вт/(м²∙°С).

6.2.2. Толщину теплоизоляционного слоя для трубопроводов и оборудования с наружным диаметром менее 2 м следует определять по формуле:

(6.2.1)

где: t_n -температура на поверхности изоляционной конструкции, °С;

t_m, t₀, d_из, d_н, λ_из - по формуле (6.1.1).

после определения толщину изоляции определяют по формуле (6.1.2).

6.2.3. Температура на поверхности изоляции принимается согласно заданию или:

а) для изолируемых трубопроводов, расположенных в рабочей или обслуживаемой зоне помещений:

- 45°С - при температуре теплоносителя выше 100°С;

- 35°С - при температуре теплоносителя до 100°С вкл.;

- 35°С - для трубопроводов, содержащих вещества с температурой вспышки паров не выше 45°С;

б) для изолируемых трубопроводов, расположенных на открытом воздухе:

- 60°С - на открытом воздухе при неметаллическом покрытии;

- 55°С - при металлическом покрытии.

6.2.4. Температуру окружающего воздуха следует принимать для изолируемых поверхностей, расположенных:

t^cp_m на открытом воздухе - среднюю максимальную наиболее жаркого месяца;

t^cp_m в помещениях - в соответствии с заданием или, если не указано в задании, +20°С.

6.2.5. Коэффициент теплоотдачи, а_н следует принимать по таблице 6.2.1.

Таблица 6.2.1.

Трубопровод	Коэффициент теплоотдачи, α_н, Вт/(м²∙°C) при расположении изолируемых трубопроводов
	в помещениях, тоннелях, для покрытий		на открытом воздухе, для покрытий
	металлических	неметаллических	металлических	неметаллических
вертикальный	6	11	6	11
горизонтальный	6	10	6	10

6.2.6. В конструкциях тепловой изоляции, отвечающей температуре на поверхности тепловой изоляции в соответствии с требованиями п. 6.2.3., следует устанавливать теплоизоляционные изделия из экструдированного пенополистирола минимальной толщины в соответствии с действующей номенклатурой независимо от вида покровного слоя.

6.2.7. Примеры расчета толщины тепловой изоляции из экструзионного пенополистирола ПЕНОПЛЭКС марки 35 в конструкции с покровным слоем из алюминиевого листа при расположении на открытом воздухе и в помещении.

Пример I. Трубопровод расположен на открытом воздухе в районе со средней температурой самого жаркого месяца 25°С.

Исходные условия.

1. Наружный диаметр трубопровода 520 мм.

2. Температура транспортируемого вещества 75°С.

3. Определить толщину тепловой изоляции конструкции с теплоизоляционным слоем из сегментов из экструзионного пенополистирола марки 35 с металлическим покрытием для предохранения обслуживающего персонала от ожогов

Решение.

1. В соответствии с требованиями СНиП 41-03-2003 и рекомендаций п. 6.2.3. температура на поверхности изоляции должна быть не более 55°С.

2. Расчетный коэффициент теплопроводности экструдированного пенополистирола марки 35 определяется по данным таблицы 6.1.1. линейной интерполяцией при средней температуре теплоизоляционного слоя.

Средняя температура теплоизоляционного слоя t_cp = (t_T + t_П)/2 = (75 + 55)/2 = 65°С.

λ_из2= 0,03 + 0,00014·(t_cp₂ - 25) = 0,03 + 0,00014∙(65 - 25) = 0,0356 Вт/(м·°С).

3. Толщину тепловой изоляции определяют по формулам 6.2.1. и 6.1.2.

тогда d_из/d_н = 1,015.

Толщина тепловой изоляции из пенополистирола ПЕНОПЛЭКС

4. Расчетная толщина тепловой изоляции из пенополистирола ПЕНОПЛЭКС марки 35 при расположении на открытом воздухе всего 4 мм.

При необходимости установки теплоизоляционного слоя устанавливать сегменты толщиной 50 мм.

Пример II. Трубопровод расположен в помещении с температурой воздуха 20°С.

Исходные условия.

1. Наружный диаметр трубопровода 520 мм.

2. Температура транспортируемого вещества 75°С.

Решение.

1. В соответствии с требованиями СНиП 41-03-2003 и рекомендаций п. 6.2.3. температура на поверхности изоляции должна быть не более 35°С.

Средняя температура теплоизоляционного слоя t_cp = (t_T + t_П)/2 = (75 + 35)/2 = 55°С.

λ_из2= 0,03+0,00014·(t_cp₂ - 25) = 0,03 + 0,00014∙(55 - 25) = 0,0342 Вт/(м·°С).

3. Толщину тепловой изоляции определяют по формулам 6.2.1. и 6.1.2.

тогда d_из/d_н = 1,056.

Толщина тепловой изоляции из пенополистирола ПЕНОПЛЭКС

4. Расчетная толщина тепловой изоляции из пенополистирола ПЕНОПЛЭКС марки при расположении в помещении с температурой 20°С - 15 мм.

При необходимости установки теплоизоляционного слоя устанавливать сегменты толщиной 50 мм.

6.3. Тепловая изоляция с целью предотвращения конденсации влаги на поверхности изоляции.

6.3.1. Толщину тепловой изоляции с целью предотвращения конденсации влаги из воздуха на поверхности изоляции определяют для трубопроводов, расположенных в помещении и транспортирующих вещества с температурой ниже температуры окружающего воздуха, для воздуховодов систем приточной вентиляции и кондиционирования воздуха.

Для объектов, расположенных на открытом воздухе в соответствии с требованиями СНиП 41-03-2003 , такой расчет не выполняют.

На величину толщины теплоизоляционного слоя в конструкциях тепловой изоляции, предназначенных для предотвращения конденсации влаги из воздуха на поверхности теплоизоляционной конструкции, влияют относительная влажность окружающего воздуха (φ), температура воздуха в помещении (t₀) и вид покровного слоя. При использовании покрытия с высоким коэффициентом излучения, расчетная толщина изоляции существенно ниже, чем при применении металлического покровного слоя.

6.3.2. Расчетную толщину теплоизоляционного слоя для трубопроводов следует определять по формуле:

(6.3.1.)

где: t_n - температура на поверхности изоляции °С;

t_m, t₀, d_из, d_n, λ_из - по формуле (6.1.1).

после определения d_из/d_н толщину изоляции определяют по формуле (6.1.2).

6.3.3. При расчетах толщины теплоизоляционного слоя трубопроводов для предотвращения конденсации влаги на поверхности изоляции температуру и относительную влажность воздуха следует принимать в соответствии с заданием.

6.3.4. Расчетный коэффициент теплопроводности следует принимать по таблице 6.1.1. при средней температуре изоляционного слоя.

6.3.5. Коэффициент теплоотдачи от поверхности теплоизоляционной конструкции к окружающему воздуху, α_н следует принимать:

- при покрытии неметаллическом покровном слое - 7 , Вт/(м²∙^оС);

- при металлическом покрытии - 5 Вт/(м²∙^оС).

6.3.6. Для определения толщины изоляции следует задать температуру на поверхности изоляции, (t_к), выше «точки росы» (температура, при которой происходит конденсация влаги на холодной поверхности) при температуре и относительной влажности окружающего воздуха (φ) в помещении.

Допустимый перепад температур, (t₀ - t_n), при температуре при относительной влажности окружающего воздуха в помещении рекомендуется принимать по таблице 6.3.1.

При этом температура на поверхности изоляции будет выше «точки росы».

6.3.8. Расчетная толщина тепловой изоляции из экструзионного пенополистирола ПЕНОПЛЭКС^® в конструкциях тепловой изоляции трубопроводов, расположенных в помещении с температурой 20°С при относительной влажности 60, 75 и 80 % приведена в таблицах 6.3.2 - 6.3.7.

Таблица 6.3.1.

Температура воздуха, в помещении t₀, °C	Относительная влажность воздуха, φ, %
	50	60	70	80	90
	Расчетный перепад, (t₀ - t_n)∙°C
10	9,8	7,3	5,1	3,1	1,5
12	9,9	7,3	5,1	3,1	1,5
14	10,1	7,4	5,2	3,2	1,5
16	10,2	7,6	5,3	3,3	1,5
18	10,4	7,7	5,4	3,3	1,5
20	10,5	7,8	5,4	3,4	1,5
22	10,7	7,9	5,5	3,4	1,5
24	10,9	8,0	5,6	3,5	1,6
26	11,0	8,2	5,7	3,5	1,6
28	11,2	8,3	5,8	3,6	1,6
30	11,4	8,4	5,9	3,6	1,6

Таблица 6.3.2. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха не более 60 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60	5	-10	-20	-40	-60
	Вид покрытия
	металлическое					неметаллическое
57	5	14	19	29	38	4	10	15	22	40
76	5	15	20	30	40	4	11	15	23	42
89	5	15	21	31	41	4	11	15	23	43
108	5	15	21	32	42	4	11	16	24	45
133	5	15	22	33	44	4	11	16	25	46
159	5	16	22	34	45	4	11	16	25	47
219	5	16	23	35	47	4	12	17	26	49
273	5	16	23	36	48	4	12	17	26	51
325	5	16	23	36	49	4	12	17	27	52
426	5	16	24	37	50	4	12	17	27	53
530	5	17	24	38	51	4	12	17	27	54
630	5	17	24	38	52	4	12	17	28	55
720	5	17	24	38	52	4	12	17	28	55
820	6	17	24	38	52	4	12	17	28	56
920	6	17	24	39	53	4	12	17	28	56
1020	6	17	24	39	53	4	12	17	28	56
1220	6	17	25	40	55	4	12	18	29	58
1420	6	17	25	40	56	4	12	18	29	59

Таблица 6.3.3. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 45 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха не более 60 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60	5	-10	-20	-40	-60
	Вид покрытия
	металлическое					неметаллическое
1	2	3	4	5	6	7	8	9	10	11
57	5	15	20	30	40	4	11	15	23	30
76	6	15	21	32	42	4	11	16	24	32
89	6	16	22	33	43	4	12	16	25	33
108	6	16	22	34	45	4	12	17	25	34
133	6	16	23	35	46	4	12	17	26	35
159	6	17	23	36	47	4	12	17	27	35
219	6	17	24	37	49	4	12	18	27	37
273	6	17	24	38	51	4	12	18	28	38
325	6	17	25	39	52	4	13	18	28	38
426	6	18	25	39	53	4	13	18	29	39
530	6	18	25	40	54	4	13	18	29	40
630	6	18	25	40	55	4	13	18	29	40
720	6	18	26	41	55	4	13	18	29	40
820	6	18	26	41	56	4	13	18	30	40
920	6	18	26	41	56	4	13	19	30	41
1020	6	18	26	41	56	4	13	19	30	41
1220	6	18	26	42	59	4	13	19	31	42
1420	6	18	26	43	59	4	13	19	31	42

Таблица 6.3.4. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха 75 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60	5	-10	-20	-40	-60
	Вид покрытия
	металлическое					неметаллическое
1	2	3	4	5	6	7	8	9	10	11
57	12	26	34	48	61	9	19	26	37	47
76	13	27	36	51	65	9	20	27	39	50
89	13	28	37	53	67	9	21	28	40	51
108	13	28	38	55	70	10	21	28	41	53
133	13	29	39	57	73	10	22	29	43	55
159	13	30	40	58	75	10	22	30	44	57
219	14	31	42	61	79	10	23	31	46	60
273	14	32	43	63	82	10	23	31	47	61
325	14	32	43	64	84	10	23	32	48	63
426	14	33	44	66	87	10	24	32	49	65
530	14	33	45	68	89	10	24	33	50	66
630	14	33	45	69	91	10	24	33	50	67
720	14	33	46	70	92	10	24	33	51	68
820	14	34	46	70	93	10	24	33	51	68
920	14	34	46	71	94	10	24	33	51	69
1020	14	34	46	71	95	10	24	34	52	69
1220	14	35	48	74	99	10	25	34	53	72
1420	14	35	49	76	103	10	25	35	54	74

Таблица 6.3.5. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 45 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха 75 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60	5		-10	-20	-40	-60
	Вид покрытия
	металлическое						неметаллическое
57	13	27	36	51	64		10	21	27	39	50
76	13	29	37	54	69		10	21	28	41	53
89	14	29	39	55	71		10	22	29	42	54
108	14	30	40	58	74		10	22	30	44	56
133	14	31	41	60	77		10	23	31	45	58
159	14	32	42	62	79		10	23	31	46	60
219	14	33	44	65	84		11	24	33	48	63
273	15	33	45	67	87		11	25	33	50	65
325	15	34	46	68	89		11	25	34	51	66
426	15	35	47	70	92		11	25	34	52	69
530	15	35	48	72	95		11	25	35	53	70
630	15	35	48	73	96		11	26	35	53	71
720	15	36	49	74	98		11	26	35	54	72
820	15	36	49	74	99		11	26	35	54	72
920	15	36	49	75	100		11	26	36	55	73
1020	15	36	49	76	101		11	26	36	55	73
1220	15	37	51	79	106		11	27	37	57	76
1420	15	37	52	81	110		11	27	37	58	79

Таблица 6.3.6. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха 80 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60	5	-10	-20	-40	-60
	Вид покрытия
	металлическое					неметаллическое
1	2	3	4	5	6	7	8	9	10	11
57	16	33	42	60	76	12	25	32	46	58
76	17	35	45	64	81	13	26	34	49	62
89	17	36	46	66	83	13	27	35	50	64
108	18	37	48	68	87	13	27	36	52	66
133	18	38	50	71	91	13	28	37	54	69
159	18	39	51	73	94	14	29	38	55	71
219	19	40	53	77	100	14	30	40	58	75
273	19	41	55	80	103	14	30	41	60	78
325	19	42	56	82	106	14	31	41	61	80
426	20	43	57	85	110	14	31	42	63	82
530	20	44	59	87	114	14	32	43	64	84
630	20	44	59	88	116	14	32	43	65	86
720	20	44	60	90	118	14	32	44	66	87
820	20	45	60	91	119	14	32	44	66	88
920	20	45	61	91	121	14	32	44	67	89
1020	20	45	61	92	122	14	33	44	67	89
1220	20	46	63	96	129	15	34	45	69	93
1420	20	47	65	100	135	15	34	46	71	97

Таблица 6.3.7. Рекомендуемая толщина теплоизоляционного слоя из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 45 в конструкциях тепловой изоляции, предотвращающая конденсацию влаги из воздуха на поверхности изоляции трубопроводов, расположенных в помещении с относительной влажностью воздуха 80 %.

Наружный диаметр трубопровода, мм	Температура теплоносителя, °С
	5	-10	-20	-40	-60 5		-10	-20	-40	-60
	Вид покрытия
	металлическое					неметаллическое
57	17	35	45	63	80	13	26	34	48	61
76	18	36	47	67	85	13	28	36	51	65
89	18	37	49	69	88	14	28	37	53	67
108	19	39	50	72	91	14	29	38	55	70
133	19	40	52	75	95	14	30	39	57	73
159	20	41	54	77	99	14	31	40	58	75
219	20	43	56	82	105	15	32	42	61	79
273	20	44	58	85	109	15	32	43	63	82
325	21	44	59	87	112	15	33	44	65	84
426	21	46	61	90	117	15	33	45	67	87
530	21	46	62	92	120	15	34	46	68	89
630	21	47	63	94	123	15	34	46	69	91
720	21	47	64	95	125	15	34	46	70	92
820	21	47	64	96	126	15	34	47	70	93
920	21	48	65	97	128	15	35	47	71	94
1020	21	48	65	98	129	15	35	47	71	95
1220	22	49	37	103	137	16	36	48	74	99
1420	22	50	69	107	144	16	36	49	76	103

6.3.9. При температуре и влажности воздуха в помещении, отличающихся от указанных в таблицах, толщину изоляции следует определять по формулам (6.3.1) или (6.3.2), так как с повышением относительной влажности воздуха при отсутствии вентиляции толщина изоляции значительно возрастает.

6.4. Тепловая изоляция с целью предотвращения замерзания жидкостей в трубопроводах.

6.4.1. Тепловую изоляцию с целью предотвращения замерзания холодной воды при остановке её движения предусматривают для трубопроводов, расположенных на открытом воздухе или в неотапливаемых помещениях.

Тепловая изоляция не может предотвратить замерзание жидкости в случае остановки её движения трубопроводе в зимнее время. Однако она замедляет процесс охлаждения, и при кратковременных перерывах в работе (например, на время ремонта) может предотвратить замерзание жидкости по всему сечению трубопровода до возобновления движения жидкости.

6.4.2. Толщину теплоизоляционного слоя следует рассчитывать по формуле (6.4.1.):

(6.4.1.)

где: t_з - температура замерзания жидкости, °С;

v_m - объём жидкости на метр длины трубопровода, м³;

ρ_m - плотность жидкости, кг/м³;

с_m - удельная теплоемкость жидкости, кДж/(кг∙К):

v_m - объём стенки на метр длины трубопровода, м³ ;

ρ_m - плотность материала стенки трубопровода, кг/м³;

с_m - удельная теплоемкость материала стенки, кДж/(кг∙К);

r_з - скрытая теплота замерзания (плавления), кДж/кг;

Z - допустимое время приостановки движения жидкости, час

Для трубопроводов холодной воды расчет толщины тепловой изоляции проводят по формуле (6.4.2):

(6.4.2.)

6.4.3. Расчетную температуру окружающего воздуха следует принимать как среднюю температуру наиболее холодной пятидневки с обеспеченностью 0,98 в соответствии со СНиП 23-01-99 «Строительная климатология» или по данным местной метеостанции для конкретного населенного пункта;

6.4.4. Коэффициент теплоотдачи, а_н, рекомендуется принимать по таблице 6.1.1.

6.4.5. Расчетное время, в течение которого конструкция тепловой изоляции с теплоизоляционным слоем из экструдированного пенополистирола ПЕНОПЛЭКС^® заданной толщины предотвращает замерзание холодной воды с начальной температурой 5 и 10°С в трубопроводах, расположенных на открытом воздухе с температурой минус 20 и минус 30°С, при приостановке её движения приведена в таблицах 6.4.1 - 6.4.4.

При других исходных данных время до замерзания воды в трубопроводах определяется по формулам (6.4.1. и 6.4.2).

Таблица 6.4.1. Время до начала замерзания воды с начальной температурой +5°С в трубопроводах с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 при остановке ее движения.

Наружный диаметр, мм	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, мм
Наружный диаметр, мм	30	40	50	30+40	80	90	100
Время до начала замерзания при температуре воздуха минус 20°С, час
57	9,6	11,6	-	-	17,5 (40+40)	18,6 (40+50)	-
76	13,2	16,2	-	23,3	25,2 (30+50)	27,0 (40+50)	-
89	-	21,4	25,0	-	-	-	-
108	-	28,6	33,6	-	-	49,8 50+40	53,2 50+50
133	-	37,7	44,6	-	62,3 (40+40)	67,4 (40+50)	-
159	-	46,8	55,7	-	-	-	-
Время до начала замерзания при температуре воздуха минус 30°С, час
57	6,5	7,8	-	-	11,7 (40+40)	12,5 (40+50)
76	8,9	10,9	-	15,7	17,0 (30+50)	18,2 (40+50)
89	-	14,4	16,8	-	-	-
108	-	19,2	22,6	-	-	33,5 (50+40)	35,7 (50+50)
133	-	25,3	30,0	-	41,9 (40+40)	45,3 (40+50)	-
159	-	31,4	37,4	-	-	-

Таблица 6.4.2. Время до начала замерзания воды с начальной температурой +10°С в трубопроводах с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 35 при остановке ее движения.

Наружный диаметр, мм	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35, мм
Наружный диаметр, мм	30	40	50	30+40	80	90	100
Время до начала замерзания при температуре воздуха минус 20°С, час
57	11,1	13,5	-	-	20,2 (40+40)	21,5 (40+50)	-
76	15,4	18,9	-	27,1	29,4 (30+50)	31,4 (40+50)	-
89	-	24,7	28,8	-	-	-	-
108	-	32,7	38,4	-	-	57,0 (50+40)	60,8 (50+50)
133	-	42,9	50,8	-	71,1 (40+40)	76,9 (40+50)	-
159	-	53,3	63,5	-	-	-	-
Время до начала замерзания при температуре воздуха минус 30°С, час
57	7,6	9,2	-	-	13,8 (40+40)	14,7 (40+50)
76	10,5	12,9	-	18,5	20,1 (30+50)	21,5 (40+50)
89	-	16,8	19,7	-	-	-
108	-	22,3	26,2	-	-	38,8 (50+40)	41,4 (50+50)
133	-	29,2	34,6	-	48,4 (40+40)	52,4 (40+50)	-
159	-	36,3	43,3	-	-	-

Таблица 6.4.3. Время до начала замерзания воды с начальной температурой +5°С в трубопроводах с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 45 при остановке ее движения.

Наружный диаметр, мм	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® марки 45, мм
Наружный диаметр, мм	30	40	50	30+40	80	90	100
Время до начала замерзания при температуре воздуха минус 20°С, час
57	9,0	10,9	-	-	16,4 (40+40)	17,5 (40+50)	-
76	12,5	15,2	-	21,9	23,7 (30+50)	25,3 (40+50)*	-
89	-	20,1	23,5	-	-	-	-
108	-	26,8	31,6	-	-	46,8 (50+40)	49,9 (50+50)
133	-	35,4	41,9	-	58,5 (40+40)	63,3 (40+50)	-
159	-	44,0	52,4	-	-	-	-
Время до начала замерзания при температуре воздуха минус 30°С, час
57	6,1	7,3	-	-	11,0 (40+40)	11,7 (40+50)	-
76	8,4	10,3	-	14,7	15,9 (30+50)	17,0 (40+50)*	-
89	-	13,5	15,8	-	-	-	-
108	-	18,0	21,2	-	-	31,4 (50+40)	33,5 (50+50)
133	-	23,8	28,1	-	39,3 (40+40)	42,5 (40+50)	-
159	-	29,5	35,2	-	-	-	-

Таблица 6.4.4. Время до начала замерзания воды с начальной температурой +10°С в трубопроводах с теплоизоляцией из экструзионного пенополистирола ПЕНОПЛЭКС^® марки 45 при остановке ее движения.

Наружный диаметр, мм	Толщина теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®марки 45, мм
Наружный диаметр, мм	30	40	50	30+40	80	90	100
Время до начала замерзания при температуре воздуха минус 20°С, час
57	10,5	12,6			19,0 (40+40)	20,2 (40+50)	-
76	14,5	17,8		25,5	27,6 (30+50)	29,5 (40+50)*	-
89	-	23,2	27,1	-	-	-	-
108	-	30,7	36,1	-	-	53,5 (50+40)	57,1 (50+50)
133	-	40,3	47,7	-	66,7 (40+40)	72,2 (40+50)	-
Время до начала замерзания при температуре воздуха минус 30°С, час
57	7,1	8,6	-	-	13,0 (40+40)	13,8 (40+50)	-
76	9,9	12,1	-	17,4	18,8 (30+50)	20,2 (40+50)*	-
89	-	15,8	18,5	-	-	-	-
108	-	20,9	24,6	-	-	36,5 (50+40)	38,9 (50+50)
133	-	27,5	32,5	-	45,5 (40+40)	49,2 (40+50)	-
159	-	34,1	40,6	-	-	-	-

7. РАСЧЕТ ТЕПЛОВОЙ ИЗОЛЯЦИИ НА ОСНОВЕ ЭКСТРУДИРОВАННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС В ДВУХСЛОЙНЫХ КОНСТРУКЦИЯХ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ С ТЕМПЕРАТУРОЙ ТЕПЛОНОСИТЕЛЯ ОТ 76 ДО 115°С

7.1. Полуцилиндры и сегменты из экструдированного пенополистирола ПЕНОПЛЭКС в сочетании с промежуточным слоем из теплоизоляционных материалов с температурой применения более 115°С могут быть применены для изоляции трубопроводов с температурой от 75 до 115°С.

7.2. Толщина внутреннего предохранительного слоя рассчитывается так, чтобы температура на границе раздела между внутренним слоем и наружным слоем из пенополистирола ПЕНОПЛЭКС^® (междуслойная температура) не превышала 75°С.

Толщина каждого слоя рассчитывается отдельно.

7.3. Тепловой поток с поверхности двухслойной изоляционной конструкции для трубопроводов рассчитывается по формуле:

(7.1.)

где: d_н - наружный диаметр изолируемого трубопровода, м;

d_из1 -диаметр внутреннего слоя изоляции (из волокнистого материала), м;

d_из2 -диаметр наружного слоя изоляции (из пенополистирола ПЕНОПЛЭКС), м;

t_m - температура теплоносителя, °С;

t₀ -температура окружающего воздуха, °С,

λ_из₁ - коэффициент теплопроводности внутреннего слоя, Вт/(м∙°С);

λ_из₂ - коэффициент теплопроводности теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^®, Вт/(м°∙С);

q_l -нормированная или заданная линейная плотность теплового потока (с 1 метра длины), Вт/м,

α_в - коэффициент теплоотдачи от теплоносителя к стенке трубопровода, Вт/(м²∙°С);

α_н - коэффициент теплоотдачи от поверхности изоляции в окружающий воздух, Вт/(м²∙°С).

Как правило, при расчетах термическим сопротивлением теплоотдачи от теплоносителя к стенке 1/(α_в∙π∙d_в) можно пренебречь и в расчетах не учитывать.

7.4. Междуслойную температуру при известной толщине наружного слоя из пенополистирола ПЕНОПЛЭКС^® определяют по формуле:

(7.2)

или по формуле:

(7.3.)

Температура на поверхности изоляции может быть определена по формуле:

(7.4)

7.5. Толщина внутреннего (первого) слоя тепловой изоляции рассчитывается по формулам:

или, если пренебречь термическим сопротивлением теплоотдачи от теплоносителя к стенке:

(7.5)

затем по формуле (6.1.2) определяется толщина первого слоя изоляции.

Коэффициент теплопроводности первого слоя определяется при средней температуре первого слоя: t_cp₁ = 0,5∙(t_m + t_1,2).

Толщина второго (наружного) слоя определяется по формуле (6.1.1.) и (6.1.2.).

При этом вместо значения температуры теплоносителя (t_m) подставляют значение междуслойной температуры (t_1,2), а вместо (d_н) - значение (d_из₁).

7.6. Порядок расчета двухслойной изоляции с наружным слоем из экструдированного пенополистирола ПЕНОПЛЭКС^®:

1. Определяется требуемая плотность теплового потока при заданной температуре теплоносителя (нормируемая по СНиП 41-03-2003 или заданная по технологическим требованиям).

2. Задается междуслойная температура - не более 75°С.

3. Для заданной междуслойной температуры по формуле (7.5.) определяется толщина первого слоя изоляции из температуростойкого материала.

4. Выбирается наиболее близкий по внутреннему диаметру по номенклатуре типоразмер полуцилиндров или сегментов из пенополистирола ПЕНОПЛЭКС^® и, исходя из этого, корректируется толщина первого слоя изоляции.

5. По формулам 6.1.1. и 6.1.2. определяется требуемая толщина тепловой изоляции из полуцилиндров или сегментов из пенополистирола ПЕНОПЛЭКС^® и определяется типоразмер изделий.

6. Для выбранных типоразмера изделий из пенополистирола и толщины внутреннего слоя из температуростойкого материала производится проверочный расчет значения междуслойной температуры.

Если она превышает заданную, производят повторный расчет с уточнением необходимой толщины тепловой изоляции.

7.7. Для трубопроводов, проложенных на открытом воздухе, необходимо также проверить значение междуслойной температуры при выбранной конструкции для средней максимальной температуры самого жаркого месяца.

Для этого определяют тепловой поток по формуле (7.1.) и междуслойную температуру по формулам (7.2.) или (7.3.).

7.8. Пример расчета требуемой толщины тепловой изоляции из пенополистирола ПЕНОПЛЭКС^® марки 35.

1. Исходные данные.

Определить требуемую толщину тепловой изоляции из пенополистирола ПЕНОПЛЭКС^® марки 35 в конструкции тепловой изоляции трубопровода наружным диаметром 57 мм с температурой теплоносителя 115°С при числе часов работы более 5000. Трубопровод расположен на открытом воздухе в г. Ярославле.

В соответствии с таблицей 2 СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов» плотность теплового потока принимается q_l = 29,6 Вт/м.

Среднегодовая температура окружающего воздуха 3,2°С. (таблица 3 СНиП 23-01-99 «Строительная климатология»).

2. Выбор теплоизоляционного материала для предохранительного слоя.

В качестве внутреннего слоя тепловой изоляции из выпускаемых на территории России и поставляемых из-за рубежа материалов, могут быть использованы следующие:

- полотно стекловолокнистое холстопрошивное марки ПСХ-Т;

- полотно стекловолокнистое иглопробивное марки ИПС-Т;

- маты из стеклянного штапельного волокна марки М-20 или М-25 ГОСТ 10499-95;

- маты из стеклянного штапельного волокна на синтетическом связующем ТУ 5763-001-71451657-2004;

- цилиндры из стеклянного штапельного волокна на синтетическом связующем ТУ 5763-003-00287697-2003;

- цилиндры из минеральной ваты на синтетическом связующем производства ЗАО «Минеральная Вата» или ЗАО «ИЗОРОК»;

- плиты мягкие из базальтового волокна;

- материал базальтовый огнезащитный МБОР без обкладок.

Для внутреннего слоя принимается полотно стекловолокнистое холстопрошивное марки ПСХ-Т или иглопробивное, так как при этом может быть принята любая необходимая толщина предохранительного слоя.

3. Принимаем междуслойную температуру t_cp₁ = 70°C (с запасом)

4. Определение необходимой толщины предохранительного слоя из полотна ПСХ-Т.

Коэффициент теплопроводности полотна холстопрошивного определяется при средней температуре теплоизоляционного слоя по формуле:

λ_из₁ = 0,047+0,00023∙t_ср₁, где t_ср₁ = 0,5 (t_m + t₁,₂) = 0,5 (115 + 70) = 92,5°С.

тогда λ_из₁ = 0,047+0,00023∙92,5 = 0,0683 Вт/(м∙°С).

Толщина внутреннего слоя определяется по формулам 7.5. и 6.1.2.

по таблицам натуральных логарифмов определяется отношение

отсюда

Наружный диаметр первого слоя тепловой изоляции: 57 + 2∙26 = 109 мм.

Ближайший типоразмер полуцилиндров из пенополистирола ПЕНОПЛЭКС^® имеет внутренний диаметр 115 мм (для трубопроводов 108 мм).

Принимаем толщину первого слоя тепловой изоляции 29 мм

5. Толщина наружного слоя из пенополистирола ПЕНОПЛЭКС^® определяется по формулам 6.1.1. и 6.1.2. с учетом того, что d_из₁ = 0,115 м.

Расчетная теплопроводность экструдированного пенополистирола марки 35 при средне температуре теплоизоляционного слоя:

λ_из2 = 0,03 + 0,00014∙(t_cp₂ - 25),

где t_c_р2 = 0,5∙(t_1,2 + t_П) = 0,5∙(70 + 3,2) = 36,6°С.

Примечание. Здесь ориентировочно температура поверхности принимается равной температуре окружающего воздуха, хотя на самом деле она будет несколько выше. Температура поверхности может быть уточнена после определения толщины наружного слоя и всей конструкции в целом.

λ_из2 = 0,03 + 0,00014∙(t_cp₂ - 25) = 0,03 + 0,00014∙(36,6 - 25) = 0,0316 Вт/(м∙°С).

Толщину теплоизоляционного слоя из пенополистирола ПЕНОПЛЭКС^® определяют по формуле:

Примечание. Наружный диаметр теплоизоляционной конструкции неизвестен и принимается ориентировочно 0,175 м. На точность расчета это влияет не значительно. Толщина изоляции и наружный диаметр конструкции уточняются в процессе расчета.

По таблицам натуральных логарифмов определяется отношение ,

отсюда:

Так как полуцилиндры с внутренним диаметром 115 мм толщиной 31 мм не выпускаются принимаем толщину изоляции из пенополистирола ПЕНОПЛЭКС^® марки 35 равной 40 мм.

6. Предварительно принимаем следующую теплоизоляционную конструкцию:

- первый (внутренний) слой тепловой изоляции из полотна из стекловолокнистого холстопрошивного 29 мм;

- второй слой (наружный) из пенополистирола ПЕНОПЛЭКС марки 35 - 40 мм (цилиндры 108 - 40);

- покровный слой из алюминиевого листа толщиной 0,5 мм.

Для заданной конструкции определяем плотность теплового потока и междуслойную температуру при среднегодовой температуре окружающего воздуха.

7. Плотность теплового потока определяют по формуле 7.1. без учета термического сопротивления теплоотдачи от теплоносителя к стенке трубопровода.

Плотность теплового потока не превышает нормативного значения по СНиП 41-03-2003 и отличается от заданной примерно на 8 %.

Междуслойная температура определяется при плотности теплового потока 25,7 Вт/м по формуле 7.3.

или по формуле 7.2.:

что незначительно отличается от заданных параметров.

8. Проверка междуслойной температуры при температуре окружающего воздуха 23,2°С (средняя максимальная самого жаркого месяца для г. Ярославля).

Расчетный коэффициент теплоотдачи от металлического покрытия к окружающему воздуху в отсутствии ветра принимаем α_н = 6 Вт/(м² °С).

Междуслойная температура может находится в пределах 80 - 75°С.

Если предположить, что междуслойная температура равна 75°С:

коэффициент теплопроводности внутреннего слоя из полотна холстопрошивного ПСХ-Т при этом будет равен λ_из₁ = 0,047+0,00023∙(115 + 75)∙0,5 = 0,0689 Вт/(м∙°С).

коэффициент теплопроводности наружного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35 будет равен λ_из₂ = 0,03 + 0,00014∙[(75 + 25)∙0,5 - 25] = 0,0335 Вт/(м∙°С).

При этом плотность теплового потока по формуле 7.1.:

Междуслойная температура определяется по формулам 7.2. или 7.3.:

Так как значение междуслойной температуры значительно отличается от принятой, необходимо расчет повторить.

9. Задаем значение междуслойной температуры 81°С.

коэффициент теплопроводности внутреннего слоя из полотна холстопрошивного ПСХ-Т при этом будет равен λ_из₁= 0,047 + 0,00023∙(115 + 81)∙0,5 = 0,0695 Вт/(м∙°С).

коэффициент теплопроводности наружного слоя из пенополистирола ПЕНОПЛЭКС^® марки 35 будет равен λ_из₂ = 0,03 + 0,00014∙[(81 + 25)∙0,5 - 25] = 0,0357 Вт/(м∙°С).

При этом плотность теплового потока по формуле 7.1.:

Междуслойная температура определяется по формулам 7.2. или 7.3.:

что достаточно близко к заданному значению междуслойной температуры 81°С.

Таким образом получено, что при средней максимальной температуре самого жаркого месяца 23,2°С междуслойная температура находится в пределах 80-81°С.

Хотя это несколько превышает допустимую температуру применения экструдированного пенополистирола ПЕНОПЛЭКС^®, в связи с тем, что указанная температура может держаться незначительное время, а конструкция обладает некоторой тепловой инерцией, с учетом возможности изменения коэффициента теплоотдачи (наличие ветра), можно принять следующую конструкцию тепловой изоляции:

– первый (предохранительный) слой: полотно стекловолокнистое холстопрошивное марки ПСХ-Т толщиной 29 мм.

– второй (наружный) слой: полуцилиндры из экструдированного пенополистирола ПЕНОПЛЭКС® внутренним диаметром 115 мм толщиной 40 мм.

– покровный слой: алюминиевый лист толщиной 0,5 мм.

ПРИЛОЖЕНИЕ А
Список использованных документов, материалов и литературы.

1. СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов.

2. СП 41-103-2000 Проектирование тепловой изоляции оборудования и трубопроводов

3. СНиП 23-01-99 "Строительная климатология"

4. СНиП 2.01.02-85* "Противопожарные нормы "

5. СНиП 21-01-97* "Пожарная безопасность зданий и сооружений"

6. ТСН 23-337-2002 Свердловской области "Тепловая изоляция оборудования и трубопроводов."

7. ТСН 41-309-2004 Ямало-Ненецкого автономного округа "Тепловая изоляция оборудования и трубопроводов."

8. В.В. Руденко, А.С. Панин, B.C. Жолудов, Л.В. Ставрицкая. Тепловая изоляция в промышленности и строительстве. Издательство БСТ, Москва, 1996 г.

9. Тепловая изоляция. Справочник строителя. М., Стройиздат, 1985 г.

10. Шойхет Б.М. Ставрицкая Л.В. Корельштейн Л.Б. Расчет и проектирование тепловой изоляции оборудования и трубопроводов. Сборник трудов НТК «Промышленная тепловая изоляция. Применение и производство».

11. Сайты компаний:

www.penoplex.ru;

www.rusexp.su;

www.remhouse.spb.ru

www.plastprom.ru.

СЕГМЕНТЫ И ПОЛУЦИЛИНДРЫ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^® В КОНСТРУКЦИЯХ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ

АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

ТР 12312-ТИ-2006

ПЕРЕЧЕНЬ ЧЕРТЕЖЕЙ

Рис. 1.0. Схема устройства тепловой изоляции трубопроводов изделиями из пенополистирола ПЕНОПЛЭКС^®

ТЕПЛОВАЯ ИЗОЛЯЦИЯ ТРУБОПРОВОДОВ С ПОЛОЖИТЕЛЬНЫМИ ТЕМПЕРАТУРАМИ

Рис. 1.1. Изоляция горизонтальных трубопроводов диаметром от 57 до 108 мм полуцилиндрами ПЕНОПЛЭКС^®

Рис. 1.2. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм сегментами ПЕНОПЛЭКС^®

Рис. 1.3. Изоляция вертикальных трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^®

Рис. 1.4. Изоляция отвода диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС

Рис. 1.5. Изоляция отвода диаметром от 57 до 1420 мм изделиями из волокнистых материалов

Рис. 1.6. Изоляция горизонтальных трубопроводов диаметром от 57 до 1220 мм изделиями ПЕНОПЛЭКС^®в два слоя

Рис. 1.7. Изоляция горизонтальных трубопроводов диаметром от 57 до 1220 мм изделиями ПЕНОПЛЭКС^® в два слоя, Таблица толщин.

Рис. 1.8. Изоляция горизонтальных трубопроводов диаметром от 57 до 1420 мм с температурой теплоносителя от 75° до 115°С

Рис. 1.9. Устройство противопожарной вставки при изоляции трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^®

ТЕПЛОВАЯ ИЗОЛЯЦИЯ ТРУБОПРОВОДОВ
С ОТРИЦАТЕЛЬНЫМИ ТЕМПЕРАТУРАМИ

Рис. 1.10. Изоляция горизонтальных трубопроводов диаметром от 57 до 108 мм с отрицательными температурами полуцилиндрами ПЕНОПЛЭКС^® (с пароизоляцией из полиэтиленовой пленки)

Рис. 1.11. Изоляция горизонтальных трубопроводов диаметром от 57 до 108 мм с отрицательными температурами полуцилиндрами ПЕНОПЛЭКС^® (с пароизоляцией из фольги)

Рис. 1.12. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм с отрицательными температурами сегментами ПЕНОПЛЭКС (с пароизоляциеи из полиэтиленовой пленки)

Рис. 1.13. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм с отрицательными температурами сегментами ПЕНОПЛЭКС (с пароизоляцией из фольги)

Рис. 1.14. Изоляция вертикальных трубопроводов диаметром от 57 до 1420 мм с отрицательными температурами изделиями ПЕНОПЛЭКС^® (с пароизоляцией из полиэтиленовой пленки)

Рис. 1.15. Изоляция отвода диаметром от 57 до 1420 мм с отрицательными температурами изделиями ПЕНОПЛЭКС^®

Рис. 1.16. Изоляция отвода диаметром от 57 до 1420 мм с отрицательными температурами изделиями из волокнистых материалов

Рис. 1.17. Устройство противопожарной вставки при изоляции трубопроводов диаметром от 57 до 1420 мм с отрицательными температурами

ВИДЫ ПОКРЫТИЙ

Рис. 1.18. Крепление металлического покрытия

Рис. 1.19. Крепление покрытия из стеклопластика или стеклотекстолита

Рис. 1.20. Покрытие отвода металлическое с креплением на винтах

Рис. 1.21. Покрытие отвода металлическое секционное с креплением на замках

Рис. 1.22. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием

Рис. 1.23. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием, Разрезы к рис. 1.22

Рис. 1.24. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием, Вариант.

РАЗГРУЖАЮЩИЕ УСТРОЙСТВА

Рис. 1.25. Разгружающее устройство для вертикальных трубопроводов

ИЗОЛЯЦИЯ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ

Рис. 1.26. Трубопроводов подземной прокладки с изоляцией изделиями из пенополистирола ПЕНОПЛЭКС^®

Рис. 1.27. Изоляция подземных трубопроводов изделиями из пенополистирола ПЕНОПЛЭКС^®

И3ОЛЯЦИЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ И АРМАТУРЫ

Рис. 2.1. Изоляция Фланцевого соединения изделиями ПЕНОПЛЭКС^® с металлическим съемным кожухом

Рис. 2.2. Изоляция Фланцевого соединения полуфутлярами с теплоизоляционным слоем из изделии ПЕНОПЛЭКС^®

Рис. 2.3. Изоляция Фланцевой арматуры изделиями ПЕНОПЛЭКС^® с металлическим съемным кожухом

Рис. 2.4. Изоляция фланцевой арматуры полуфутлярами с теплоизоляционным слоем из изделии ПЕНОПЛЭКС^®

Рис. 2.5. Полуфутляр с теплоизоляционным слоем из изделий ПЕНОПЛЭКС^®

Рис. 1.0. Схема устройство тепловой изоляции трубопроводов изделиями из пенополистирола ПЕНОПЛЭКС^®

Изоляция трубопроводов надземной прокладки

Изоляция трубопроводов подземной прокладки

1. Изоляция горизонтальных трубопроводов

2. Изоляция вертикальных трубопроводов

3. Изоляция отвода

4. Изоляция фланцевого соединения

5. Изоляция арматуры

6. Разгружающее устройство (для вертикальных, трубопроводов)

7. Устройство противопожарной преграды из негорючих материалов

Рис. 1.1. Изоляция горизонтальных трубопроводов диаметром от 57 до 108 мм полуцилиндрами ПЕНОПЛЭКС^®

для dн 57 и 76 мм

1. Полуцилиндры ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие (см. рис. 1.18., 1.19.)

4. Компенсационная вставка

5. Кольцо из проволоки диаметром 1,2 - 2,0 мм

Рис. 1.2. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм сегментами ПЕНОПЛЭКС^®

1. Сегменты ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие (см. рис. 1.18., 1.19.)

4. Компенсационная вставка

5. Кольцо из проволоки диаметром 1,2 – 2,0 мм

^*Размер для справок

Рис. 1.3. Изоляция вертикальных трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^®

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие металлическое

4. Разгружающее устройство

5. Скоба навесная

6. Компенсационная вставка

7. Винт самонарезающий

* Размер для справок

Рис. 1.4. Изоляция отвода диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^®

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие отвода (см. рис. 1.20., 1.21.)

4. Компенсационная вставка

Рис. 1.5. Изоляция отвода диаметром от 57 до 1420 мм изделиями из волокнистых теплоизоляционных материалов

1. Изделия ПЕНОПЛЭКС^®

2. Изделия из волокнистых теплоизоляционных материалов

3. Бандаж с пряжкой

4. Покрытие отвода (см. рис. 1.20., 1.21.)

Рис. 1.6. Изоляция горизонтальных трубопроводов диаметром от 57 до 1220 мм изделиями ПЕНОПЛЭКС® в два слоя

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие (см. рис. 1.18., 1.19.)

4. Компенсационная вставка

5. Кольцо из проволоки диаметром 1,2 – 2,0 мм

1. * Размер для справок

2. Размеры изделий ПЕНОПЛЭКС^® для двухслойной изоляции см. табл. на рис. 1.7

Рис. 1.7. Изоляция трубопроводов диаметром от 57 до 1220 мм изделиями ПЕНОПЛЭКС^® в два слоя. Таблица толщин к рис. 1.6

dh/Dвн	δ₁	Dиз₁	δ₂	δ₁ + δ₂	dh/Dвн	δ₁	Dиз₁	δ₂	δ₁ + δ₂
57/60	40	140	40	80	529/540	50	640	50	100
			50	90				60	110
76/80	30	140	40	70				80	130
			50	80	720/730	50	830	50	100
	40	160 (165)	40	80				60	110
			50	90				80	130
108/115	50	225	40	90	820/830	50	930	50	100
			50	100				60	110
133/140	40	220 (225)	40	80				80	130
			50	90	920/930	50	1030	60	110
219/225	50	325 (330)	50	100				80	130
			60	110				100	150
325/330	50	430 (435)	50	100	1020/1030	100	1230	60	160
			60	110				80	180
			80	130				100	200
426/435	50	535 (540)	50	100	1220/1230	100	1430	60	160
			60	110				80	180
			80	130				100	200

δ₁ - толщина изоляции первого слоя

δ₂ - толщина изоляции второго слоя

Dиз₁- наружный диаметр изоляции первого слоя

Рис. 1.8. Изоляция горизонтальных трубопроводов диаметром от 57 до 1420 мм с температурой теплоносителя от 75 до 115°С

1. Изделия из стекловолокна или из супертонкого базальтового волокна

2. Сегменты ПЕНОПЛЭКС^®

3. Бандаж с пряжкой

4. Покрытие (см. рис. 1.18., 1.19.)

5. Компенсационная вставка

6. Кольцо из проволоки диаметром 1,2 – 2,0 мм

* Размер для справок

Рис. 1.9. Устройство противопожарной вставки при изоляции трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^®

1. Изоляция трубопроводов изделиями ПЕНОПЛЭКС^®

2. Изделия из волокнистых теплоизоляционных материалов

3. Бандаж с пряжкой

4. Покрытие (рис. 1.18., 1.19.)

Рис. 1.10. Изоляция горизонтальных трубопроводов диаметром от 57 до 108 мм с отрицательными температурами полуцилиндрами ПЕНОПЛЭКС^® (с пароизоляцией из полиэтиленовой пленки)

1. Полуцилиндры ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие (см. рис. 1.18)

4. Мастика битумная

5. Компенсационная вставка

6. Пленка полиэтиленовая

7. Лента полиэтиленовая с липким слоем

8. Бандаж из полиамидной ленты (или скотч)

9. Герметик

* Размер для справок

1. Полуцилиндры ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие металлическое (см. рис. 1.18.)

4. Мастика битумная

5. Компенсационная вставка

6. Фольга алюминиевая

7. Лента алюминиевая с липким слоем

8. Предохранительный слои (ткань, холст и т.д.)

9. Кольцо из проволоки диаметром 1,2 мм

10. Герметик

* Размер для справок

Рис. 1.12. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм с отрицательными температурами сегментами ПЕНОПЛЭКС^® (с пароизоляцией из полиэтиленовой пленки)

1. Сегменты ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие (см. рис. 1.18.)

4. Мастика

5. Компенсационная вставка

6. Пленка полиэтиленовая

7. Лента полиэтиленовая с липким слоем

8. Бандаж из полиамидной ленты (или скотч)

9. Герметик

* Размер для справок

Рис. 1.13. Изоляция горизонтальных трубопроводов диаметром от 133 до 1420 мм с отрицательными температурами сегментами ПЕНОПЛЭКС® (с пароизоляцией из фольги)

1. Сегменты ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие металлическое (см. рис. 1.18.)

4. Мастика битумная

5. Компенсационная вставка

6. Фольга алюминиевая

7. Лента алюминиевая с липким слоем или клей

8. Предохранительный слой (ткань, холст и т.д.)

9. Кольцо из проволоки диаметром 1,2 мм

10. Герметик

* Размер для справок

Рис. 1.14. Изоляция вертикальных трубопроводов диаметром от 57 до 1420 мм с отрицательными температурами изделиями ПЕНОПЛЭКС® (с пароизоляцией из полиэтиленовой пленки)

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Покрытие металлическое

4. Мастика битумная

5. Разгружающее устройство (см. черт. 1.25.)

6. Скоба навесная

7. Компенсационная вставка

8. Пленка полиэтиленовая

9. Лента полиэтиленовая с липким слоем

10. Герметик

* Размер для справок

Рис. 1.15. Изоляция отвода диаметром от 57 до 1420 мм с отрицательными температурами изделиями ПЕНОПЛЭКС^®

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Мастика битумная

4. Покрытие отвода (см. рис. 1.20.)

5. Компенсационная вставка

6. Пленка полиэтиленовая ^*

9. Лента полиэтиленовая с липким слоем

10. Герметик

* или фольга алюминиевая с проклейкой швов лентой алюминиевой с липким слоем

Рис. 1.16. Изоляция отвода диаметром от 57 до 1420 мм с отрицательными температурами изделиями из волокнистых теплоизоляционных материалов

1. Изделия из волокнистых теплоизоляционных материалов

2. Бандаж с пряжкой

3. Пленка полиэтиленовая

4. Лента полиэтиленовая с липким слоем

5. Покрытие отвода (см. рис. 1.20)

6. Герметик

7. Изоляция трубопроводов изделиями ПЕНОПЛЭКС^®

* или фольга алюминиевая с проклейкой швов лентой алюминиевой с липким слоем

Рис. 1.17. Устройство противопожарной вставки при изоляции трубопроводов диаметром от 57 до 1420 мм с отрицательными температурами изделиями ПЕНОПЛЭКС^®

1. Изделия из волокнистых теплоизоляционных материалов

2. Бандаж с пряжкой

3. Фольга алюминиевая

4. Лента полиэтиленовая с липким слоем

5. Покрытие (рис. 1.18.)

6. Герметик

7. Изоляция трубопроводов изделиями ПЕНОПЛЭКС^®

Рис. 1.18. Крепление металлического покрытия

1. Металлическое покрытие

2. Бандаж с пряжкой

3. Винт самонарезающий

4. Болт

5. Гайка

6. Заклепка

7. Крепление выполняется на монтаже прошивными клещами СК-1

8. Проволока диаметром 2 мм

Рис. 1.19. Крепление покрытия из рулонного стеклопластика или стеклотекстолита (для Dк < 650 мм)

1. Стеклопластик, стеклотекстолит и др.

2. Металлическая планка жесткости толщ. 0,5 мм

3. Бандаж с пряжкой

4. Винт самонарезающий

* Размер L равен ширине стеклопластика или стеклотекстола

Рис. 1.20. Покрытие отвода металлическое (крепление на винтах)

1. Секция крайняя верхняя

2. Секция средняя

3. Секция крайняя нижняя

4. Винт самонарезающий

Допускается крепление секции Бандажами с пряжкой (до Dк < 600 мм)

Рис. 1.21. Покрытие отвода металлическое секционное с креплением

1. Элемент покрытия отвода верхний

2. Элемент покрытия отвода нижний

3. Замок

4. Крючок

5. Заклепка

Рис. 1.22. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием

Узел I, разрезы см. рис. 1.23.

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Сетка стальная плетенная 1,2 – 1,4

4. Сшивка из проволоки диаметром 0,8 мм

5. Кольцо из проволоки 2 мм

6. Штукатурка песчано-цементная

7. Манжета из стали толщ. 0,8 мм

8. Прокладка из резины листовой толщ. 2 мм

9. Винт самонарезающий

10. Оклейка хлопчато-бумажной тканью

11. Окраска краской масляной

Рис. 1.23. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием.

Состав растворов и норма расхода компонентов для изготовления штукатурного покрытия

Раствор	Нормы расхода компонентов (с учетом влажности и потерь) на 1 м раствора
Раствор	компонент	количество
Цементно-песчаный	Цемент, т	0,4
	Песок, м³	1,01
	Вода, м³	1
Асбестоцементный	Асбест VIсорта, т	0,313
	Цемент, т	1,17
	Вода, м³	1

Рис. 1.24. Изоляция трубопроводов диаметром от 57 до 1420 мм изделиями ПЕНОПЛЭКС^® со штукатурным покрытием, Вариант.

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Штукатурка

4. Армирующая стеклосетка

^*Размер для справок

Рис. 1.25. Разгружающее устройство для вертикальных трубопроводов

1. Элемент стяжного бандажа

2. Болт

3. Гайка

4. Элемент диафрагмы

5. Винт самонарезающий 4 × 12

Рис. 1.26. Трубопровод подземной прокладки с изоляцией изделиями из пенополистирола ПЕНОПЛЭКС^®

1. Засыпка

2. Засыпка без щебня

3. Засыпка песком

4. Изоляция трубопровода (см. черт. 1.27)

5. Гравии

Рис. 1.27. Изоляция подземных трубопроводов изделиями из пенополистирола ПЕНОПЛЭКС^®

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Гидроизоляционный слой

4. Битумная мастика

5. Компенсационная вставка

6. Накладка (резина)

7. Герметизация швов гидроизоляционного слоя ()

* Размер для справок

Рис. 2.1. Изоляция фланцевого соединения изделиями ПЕНОПЛЭКС^® с металлическим съемным кожухом

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Металлический кожух (крепление на замках или бандажами с пряжкой)

4. Герметизация швов (при необходимости)

Рис. 2.2. Изоляция фланцевого соединения полуфутлярами с теплоизоляционным слоем из изделии ПЕНОПЛЭКС^®

1. Полуфутляр с теплоизоляционным слоем из изделий ПЕНОПЛЭКС^®(см. рис. 2.5.)

2. Герметизация швов (при необходимости)

Рис. 2.3. Изоляция .фланцевой арматуры изделиями ПЕНОПЛЭКС® с металлическим съемным кожухом

1. Изделия ПЕНОПЛЭКС^®

2. Бандаж с пряжкой

3. Металлический кожух (крепление на замках или бандажами с пряжкой)

4. Герметизация швов (при необходимости)

Рис. 2.4. Изоляция фланцевой арматуры полуфутлярами с теплоизоляционным слоем из изделии ПЕНОПЛЭКС®

1. Полуфутляр с теплоизоляционным слоем из изделий ПЕНОПЛЭКС^®(см. рис. 2.5.)

2. Герметизация швов (при необходимости)

Рис. 2.5. Полуфутляр с теплоизоляционным слоем из изделии ПЕНОПЛЭКС^®

1. Изделия из пенополистирола ПЕНОПЛЭКС^®

2. Стенка боковая металлического кожуха

3. Стенка торцевая

4. Клей

5. Крючок

6. Замок

7. Заклепка

Примечание: при изготовлении полуфутляров для изоляции фланцевых соединении вырез не выполняют

Утверждаю

1. НОМЕНКЛАТУРА И ФИЗИКО-ТЕХНИЧЕСКИЕ СВОЙСТВА ПОЛУЦИЛИНДРОВ И СЕГМЕНТОВ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС®

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИЯМ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ ПРИ ПРОЕКТИРОВАНИИ

6. РАСЧЕТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС® ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ

6. РАСЧЕТ ТОЛЩИНЫ ТЕПЛОИЗОЛЯЦИОННОГО СЛОЯ ИЗ ЭКСТРУЗИОННОГО ПЕНОПОЛИСТИРОЛА ПЕНОПЛЭКС^® ДЛЯ КОНСТРУКЦИЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ ТРУБОПРОВОДОВ
