Утверждаю
Генеральный директор
ЗАО «ТехноНИКОЛЬ»
___________/Колесников С.А./
15 июня 2007 г.
Сборник
узлов «зеленых» кровель с использованием
корнестойкого материала «Техноэласт-Грин»
ЗК 01.01.01 - ЗК 02.01.01
|
Согласовано: ОАО «ЦНИИПРОМЗДАНИЙ» Зам. Генерального директора ________________/Гликин С.М./ Руководитель отдела кровель ________________/Воронин А.М./
|
Разработано: ЗАО «ТехноНИКОЛЬ» Руководитель направления «Специальные материалы» _______________/Фисюренко Д.А./ Руководитель службы технической поддержки _______________/Колдашев С.Н./ Технический специалист _______________/Лычиц А.Н./
|
Москва 2007 г.
Технологические чертежи зеленой традиционной кровли.
|
№ |
Код узла |
Название узла |
|
1 |

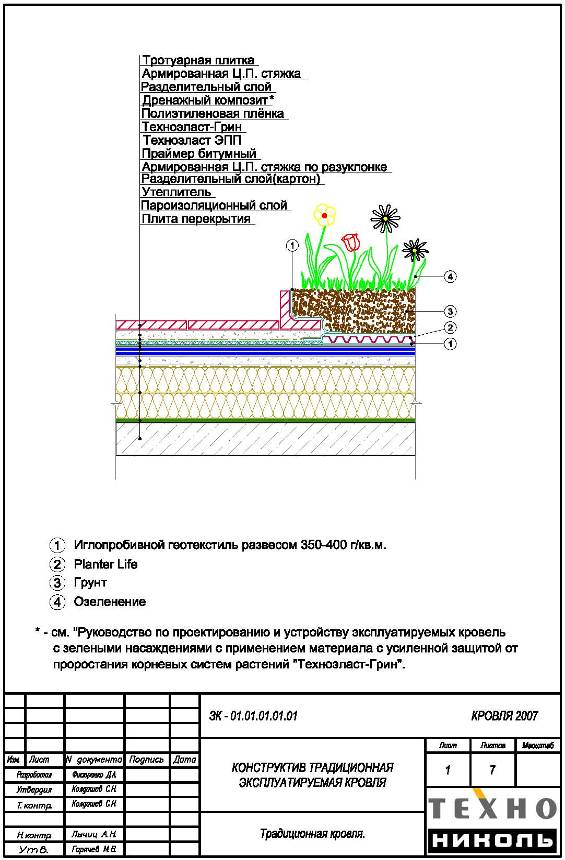

Конструктив традиционная эксплуатируемая кровля |
|
|
2 |

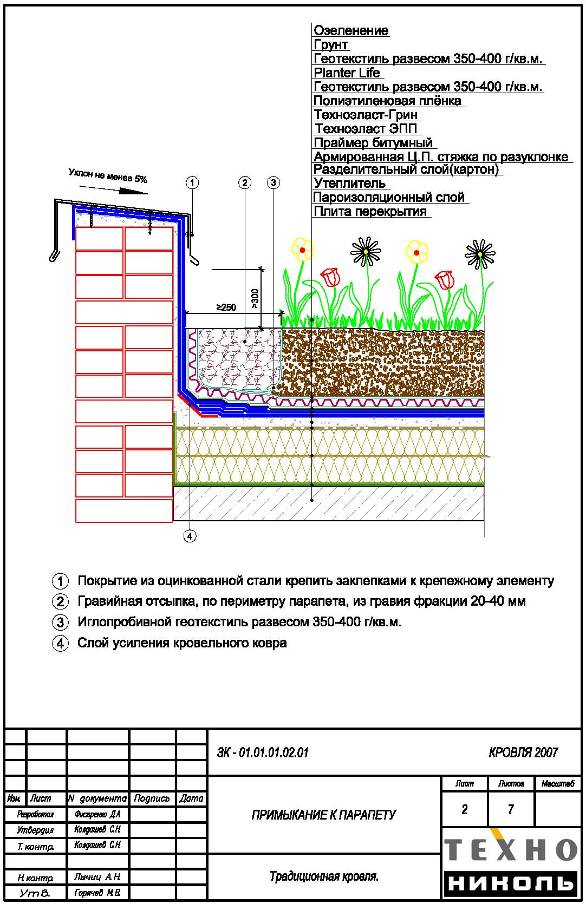

Примыкание к парапету |
|
|
3 |

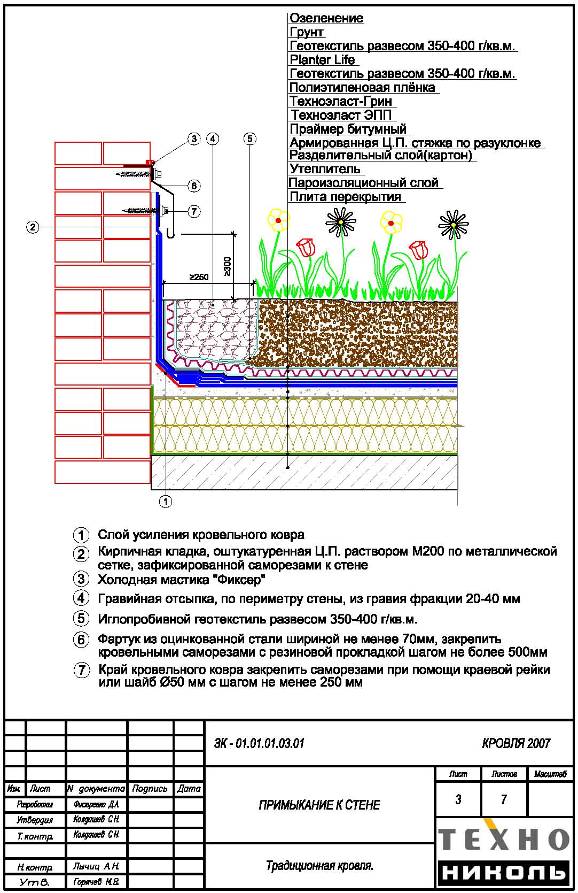

Примыкание к стене |
|
|
4 |

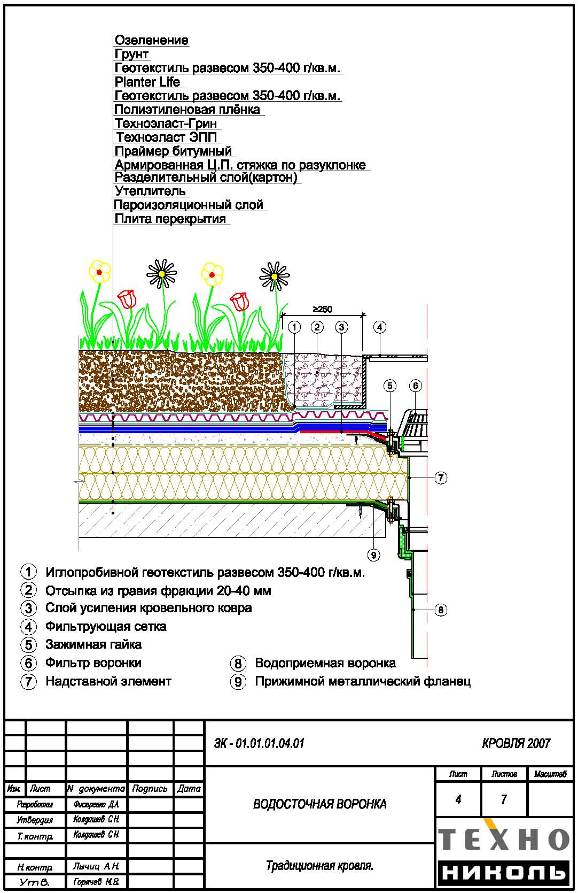

Водосточная воронка |
|
|
5 |

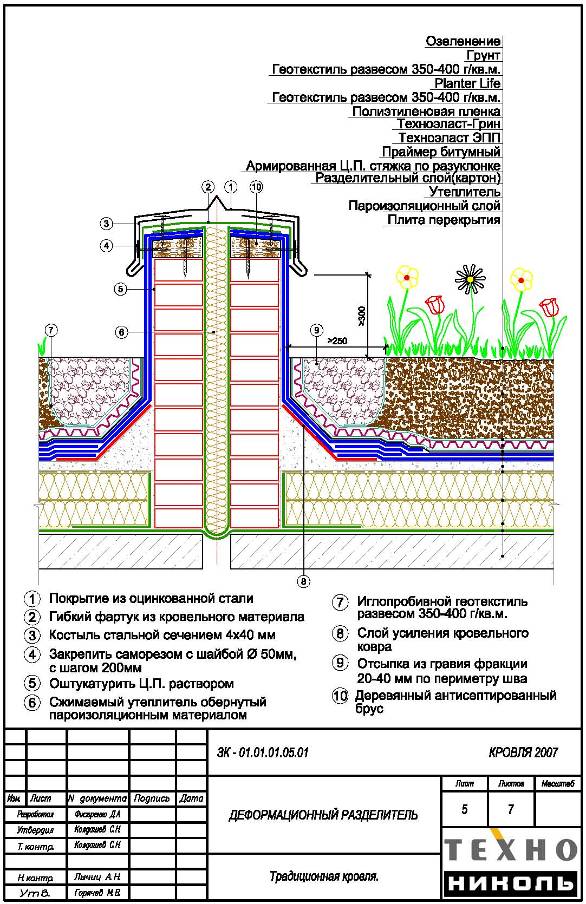

Деформационный разделитель |
|
|
6 |

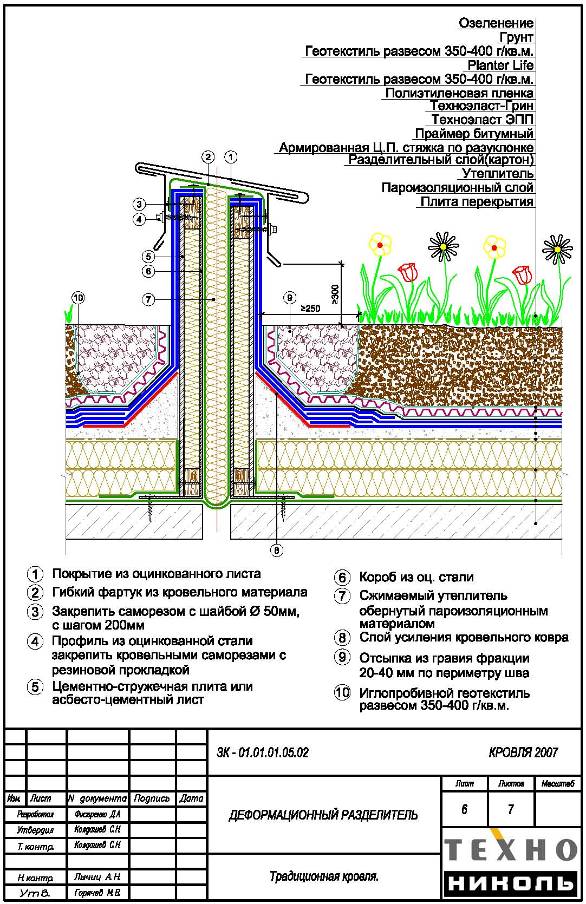

Деформационный разделитель |
|
|
7 |

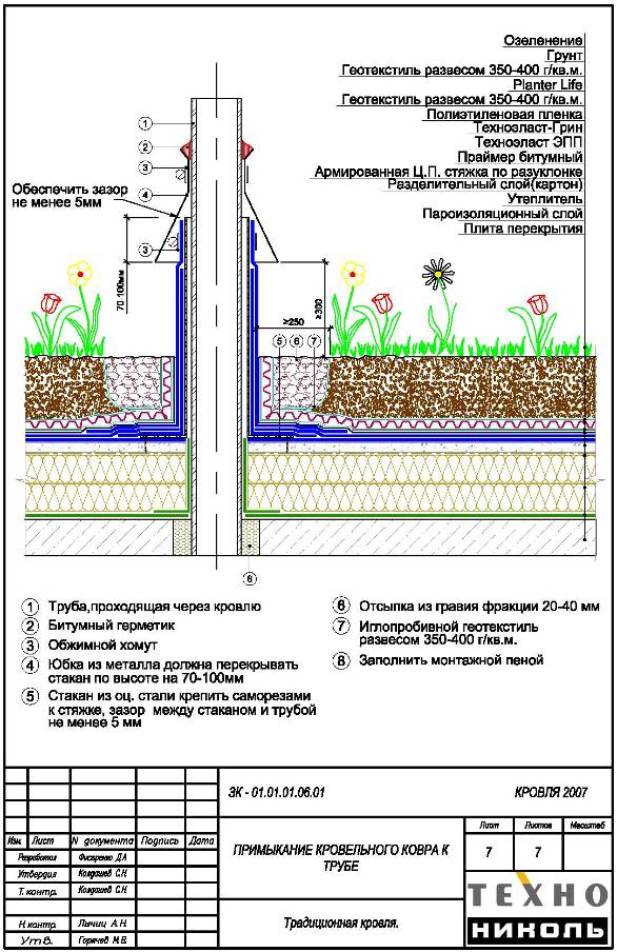

Примыкание кровельного ковра к трубе |
Технологические чертежи зеленой инверсионной кровли.
|
№ |
Код узла |
Название узла |
|
1 |

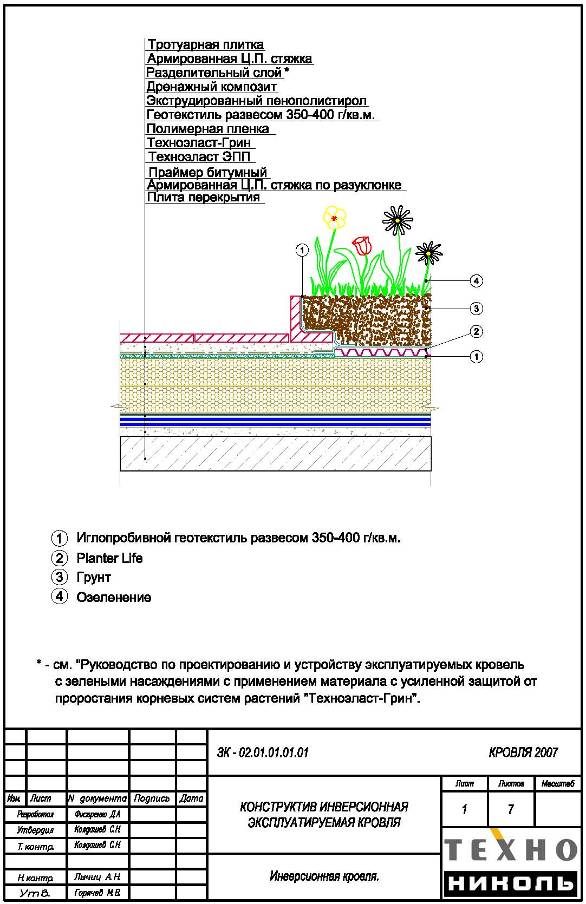

Конструктив традиционная эксплуатируемая кровля |
|
|
2 |

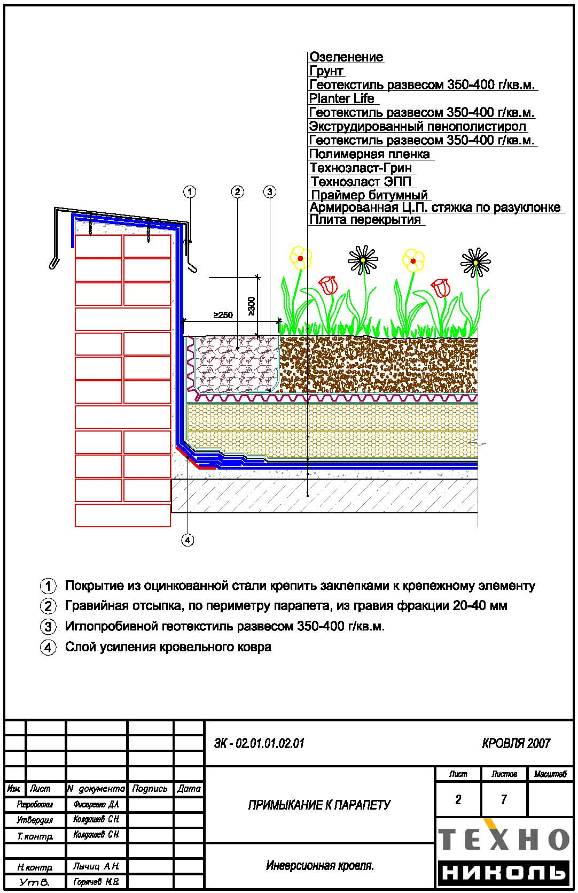

Примыкание к парапету |
|
|
3 |

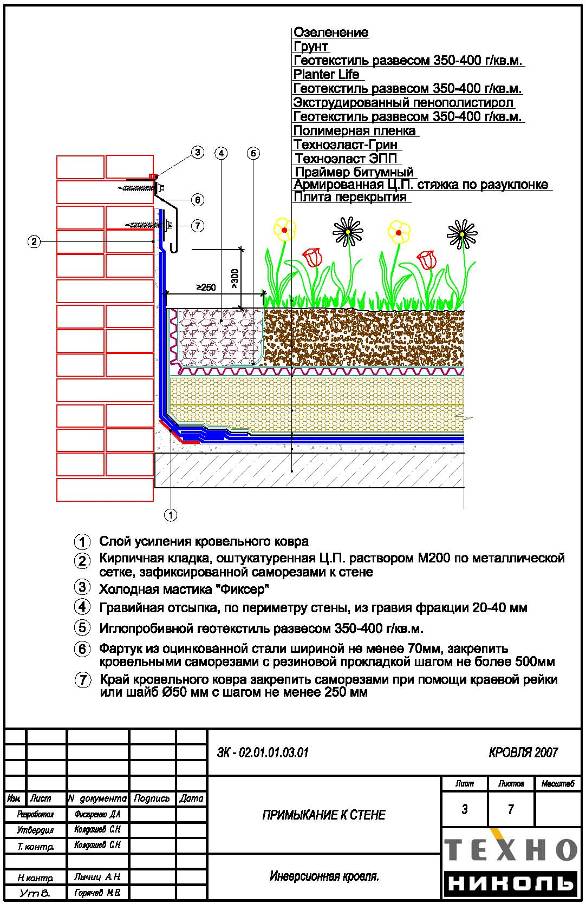

Примыкание к стене |
|
|
4 |

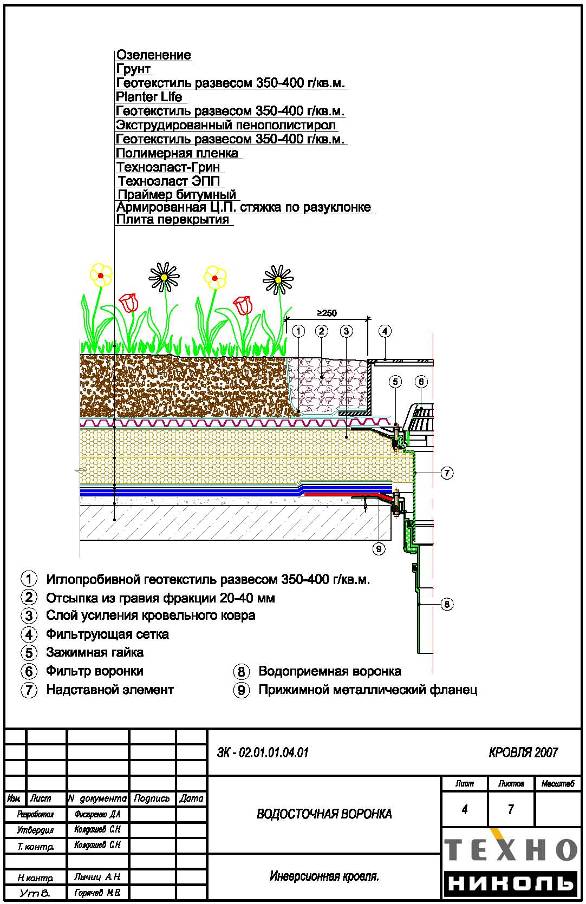

Водосточная воронка |
|
|
5 |

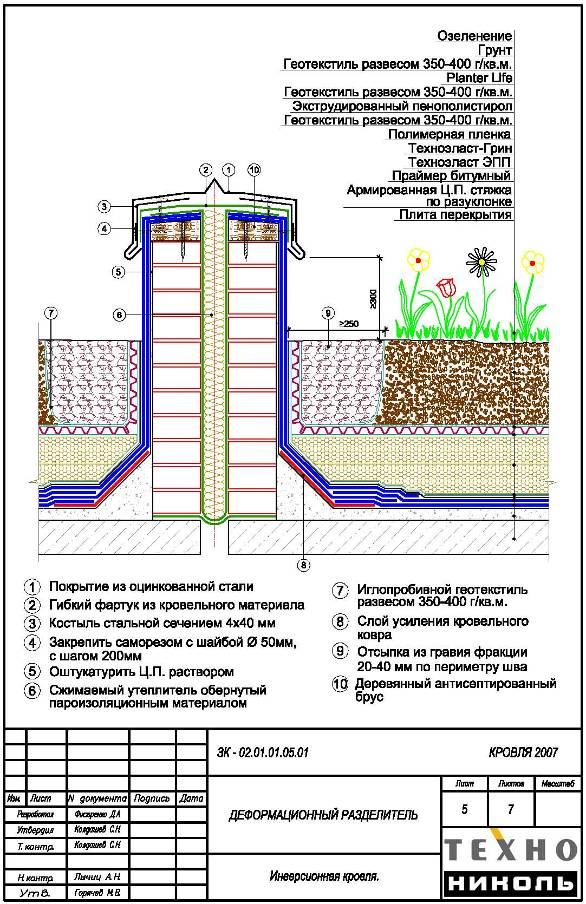

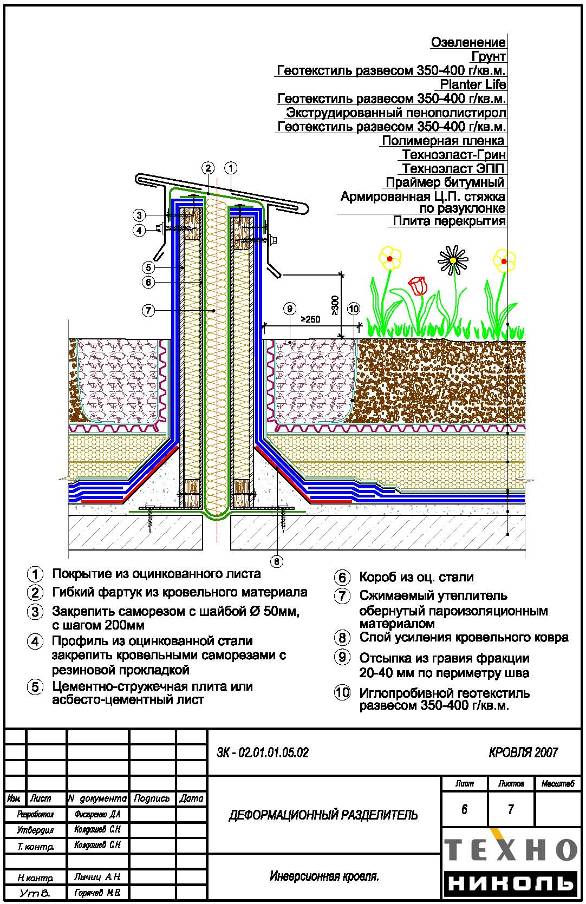

Деформационный разделитель |
|
|
6 |
Деформационный разделитель |
|
|
7 |

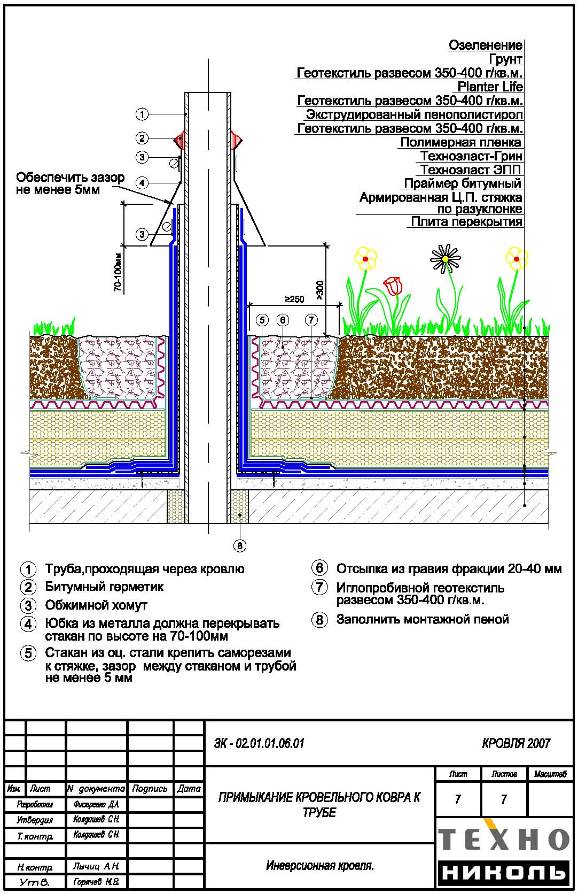

Примыкание кровельного ковра к трубе |
|
|||||||||||||||||||||
