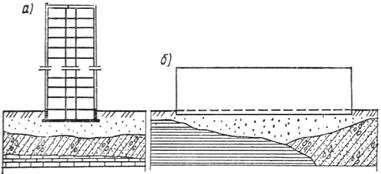

Рис. 1. К выбору расчетной схемы «здание - основание»» а - здание повышенной этажности с фундаментами в виде сплошной плиты на основании с переменной сжимаемостью по глубине; б - протяженное здание с ленточными фундаментами на основании с переменной сжимаемостью в плане При расчете несущих конструкций здания на ветровые нагрузки в качестве расчетной схемы в данном случае принимается многоэтажная рама с жесткой заделкой стоек в уровне верха фундаментной плиты. Для определения усилий в фундаментной конструкции расчетная схема принимается в виде плиты конечной жесткости на линейно-деформируемом слое. При вычислении крена плиты ее жесткость можно принять бесконечно большой. При определении средней осадки плиты, а также при расчете несущей способности основания допускается пренебречь жесткостью плиты и считать давление на основание распределенным по линейному закону. Для расчета конструкций протяженного крупнопанельного жилого дома, имеющего в основании напластование грунтов с ярко выраженной неравномерной сжимаемостью (рис. 1, б), целесообразно принять расчетную схему в виде равномерно загруженной балки конечной жесткости на основании с переменным коэффициентом жесткости. Нагрузки и воздействия, учитываемые в расчетах оснований2.13(2.5). Нагрузки и воздействия на основания, передаваемые фундаментами сооружений, должны устанавливаться расчетом, как правило, исходя из рассмотрения совместной работы сооружения и основания. Учитываемые при этом нагрузки и воздействия на сооружение или отдельные его элементы, коэффициенты надежности по нагрузке, а также возможные сочетания нагрузок должны приниматься согласно требованиям СНиП по нагрузкам и воздействиям. Нагрузки на основание допускается определять без учета их перераспределения надфундаментной конструкцией при расчете: а) оснований зданий и сооружений III класса; 1 б) общей устойчивости массива грунта основания совместно с сооружением; в) средних значений деформаций основания; г) деформаций оснований в стадии привязки типового проекта к местным грунтовым условиям. 1 Здесь и далее класс ответственности зданий и сооружений принят согласно Правилам учета степени ответственности зданий и сооружений при проектировании конструкций, утвержденным Госстроем СССР постановлением от 19 марта 1981 г. № 41. 2.14. При проектировании оснований следует учитывать, что сооружение и основание находятся в тесном взаимодействии. Под влиянием нагрузок от фундаментов основание деформируется, а это в свою очередь вызывает перераспределение нагрузок за счет включения в работу надфундаментных конструкций. Характер и степень перераспределения нагрузок на основание, а следовательно, и дополнительные усилия в конструкциях сооружения зависят от вида, состояния и свойств грунтов, характера их напластования, статистической схемы сооружения, его пространственной жесткости и многих других факторов. 2.15. Основными характеристиками нагрузок являются их нормативные значения, устанавливаемые СНиП по нагрузкам и воздействиям. Все расчеты оснований должны производиться на расчетные значения нагрузок, которые определяются как произведение нормативных нагрузок на коэффициент надежности по нагрузке gf, учитывающий возможное отклонение нагрузок в неблагоприятную сторону от нормативных значений и устанавливаемый в зависимости от группы предельного состояния. Коэффициент надежности по нагрузке gf принимается при расчете оснований: по первой группе предельных состояний (по несущей способности) - по указаниям СНиП по нагрузкам и воздействиям; по второй группе предельных состояний (по деформациям) - равным единице. 2.16. В зависимости от продолжительности действия нагрузки подразделяются на постоянные и временные. Постоянными считаются нагрузки, которые при строительстве и эксплуатации сооружения действуют постоянно (собственный вес конструкций и грунтов, горное давление и т.п.). Временными считаются нагрузки, которые в отдельные периоды строительства и эксплуатации могут отсутствовать. 2.17. Временные нагрузки в свою очередь подразделяются на: длительные (например, вес стационарного оборудования, нагрузки на перекрытиях в складских помещениях, зернохранилищах, библиотеках и т.п.); кратковременные, которые могут действовать лишь в отдельные периоды времени (вес людей и ремонтных материалов в зонах обслуживания и ремонта; нагрузки, возникающие при изготовлении, перевозке и возведении конструкций; снеговые, ветровые и гололедные нагрузки и т.п.); особые, возникновение которых возможно лишь в исключительных случаях (сейсмические, аварийные и т.п.). 2.18. В зависимости от состава различаются сочетания нагрузок: основные, состоящие из постоянных, длительных и кратковременных нагрузок; особые, состоящие из постоянных, длительных, возможных кратковременных и одной из особых нагрузок. 2.19(2.6). Расчет оснований по деформациям должен производиться на основное сочетание нагрузок; по несущей способности - на основное сочетание, а при наличии особых нагрузок и воздействий - на основное и особое сочетание. При этом нагрузки на перекрытия и снеговые нагрузки, которые согласно СНиП по нагрузкам и воздействиям могут относиться как к длительным, так и к кратковременным, при расчете оснований по несущей способности считаются кратковременными, а при расчете по деформациям - длительными. Нагрузки от подвижного подъемно-транспортного оборудования в обоих случаях считаются кратковременными. 2.20(2.7). В расчетах оснований необходимо учитывать нагрузки от складируемого материала и оборудования, размещаемых вблизи фундаментов. 2.21(2.8). Усилия в конструкциях, вызываемые климатическими температурными воздействиями, при расчете оснований по деформациям не должны учитываться, если расстояние между температурно-усадочными швами не превышает значений, указанных в СНиП по проектированию соответствующих конструкций. 2.22(2.9). Нагрузки, воздействия, их сочетания и коэффициенты надежности по нагрузке при расчете оснований опор мостов и труб под насыпями должны приниматься в соответствии с требованиями СНиП по проектированию мостов и труб. Нормативные и расчетные значения характеристик грунтовКлассификация грунтов2.23. Классификация грунтов в соответствии с ГОСТ 25100-82 включает выделенные по комплексу признаков подразделения: классы, группы, подгруппы, типы, виды и разновидности. Наименования грунтов должны содержать сведения об их геологическом возрасте и происхождении. К наименованиям грунтов и их характеристикам, предусмотренным ГОСТом, допускается вводить дополнительные наименования и характеристики (гранулометрический состав пылевато-глинистых грунтов, качественный характер засоления грунтов, степень выветрелости скальных грунтов и т.п.), если это необходимо для более детального подразделения грунтов, дополнительного освещения их инженерно-геологических особенностей, учета местных геологических условий и специфики строительства определенного вида. Это дополнительные наименования и характеристики не должны противоречить классификации ГОСТ 25100-82. Грунты подразделяются на два класса: скальные - грунты с жесткими (кристаллизационными или цементационными) структурными связями и нескальные - грунты без жестких структурных связей. Скальные грунты в большинстве своем резко отличаются по своим свойствам от нескальных грунтов. Скальные грунты практически несжимаемы при нагрузках, которые имеют место в гражданских и промышленных зданиях и сооружениях. 2.24. Скальные грунты делятся на четыре группы: магматические, метаморфические, осадочные сцементированные и искусственные (преобразованные в природном залегании), в каждом из которых выделяются подгруппы, типы и виды в зависимости от условий образования, петрографического состава, структуры, текстуры и состава цемента. Разновидности скальных грунтов приведены в табл. 1 в зависимости от: предела прочности на одноосное сжатие в водонасыщенном состоянии Rc; степени размягченности в воде, характеризуемой коэффициентом размягчаемости ksof (отношение пределов прочности на одноосное сжатие соответственно в водонасыщенном и воздушно-сухом состояниях); степени засоленности для полускальных грунтов - суммарного содержания легко- и среднерастворимых солей в процентах от массы абсолютно сухого грунта; степени растворимости в воде для осадочных сцементированных грунтов. Таблица 1
2.25. Прочность скальных грунтов, характеризуемая пределом прочности на одноосное сжатие Rc, изменяется в широких пределах и зависит от условий образования скальных пород, их минерального состава и состава цемента, а также от степени выветрелости. Для характеристики степени снижения прочности скальных грунтов при водонасыщении необходимо определять коэффициент размягчаемости в водеksof путем испытания образцов скальных грунтов в воздушно-сухом и водонасыщенном состоянии. К скальным грунтам, значительно снижающим (до 2-3 раз) прочность при водонасыщении, относятся, например, глинистые сланцы, песчаники с глинистым цементом, алевролиты, аргиллиты, мергели, мелы. 2.26. Для скальных грунтов, растворяющихся в воде, необходимо указывать степень их растворимости, которая зависит от составов минеральных зерен и цемента. Магматические и метаморфические скальные грунты, а также осадочные сцементированные грунты с кремнистым цементом (кремнистые конгломераты, брекчии, песчаники и опоки) не растворяются в воде. К растворимым относятся скальные грунты, перечисленные в порядке возрастания степени их растворимости: труднорастворимые - известняки, доломиты, известковистые конгломераты и песчаники; среднерастворимые - мел, гипс, ангидрит, гипсоносные конгломераты; легкорастворимые - каменная соль. В результате фильтрации воды через трещины в растворимых скальных породах возможно образование карстовых полостей. 2.27. Скальные грунты, подвергаясь природным процессам выветривания, теряют свою сплошность в залегании, становятся трещиноватыми, а затем разрушаются до кусков различной крупности, промежутки между которыми заполняются мелкозернистым материалом. В результате выветривания строительные свойства скального грунта ухудшаются. Степень выветрелости скальных грунтов Kwr оценивается путем сопоставления плотности r образца выветрелой породы в условиях природного залегания с плотностью невыветрелой (монолитной породы) (табл. 2). Для магматических пород величина плотности монолитной породы может быть принята равной величине плотности частиц. Таблица 2
2.28. Скальные искусственные грунты - закрепленные различными методами скальные выветрелые грунты и различные типы нескальных грунтов (крупнообломочных, песчаных и пылевато-глинистых). Типы искусственного скального грунта соответствуют типам природного грунта до его закрепления, а виды выделяются по способу преобразования (закрепления) цементацией, силикатизацией, смолизацией, термическим способом и т.п. Разновидности этих грунтов выделяются так же, как для скальных природных грунтов. 2.29. Нескальные грунты разделяются на группы осадочных и искусственных грунтов, которые в свою очередь делятся на подгруппы согласно табл. 3. Таблица 3
2.30. Крупнообломочные и песчаные грунты в зависимости от гранулометрического состава подразделяются на типы согласно табл. 4. Таблица 4
Примечание. Для установления наименования грунта последовательно суммируются процента частиц исследуемого грунта: сначала крупнее 200 мм, затем крупнее 10 мм, далее крупнее 2 мм и т.д. Наименование грунта принимается по первому удовлетворяющему показателю в порядке расположения наименований в таблице. 2.31. Наименования частиц грунта в зависимости от их крупности принимаются по табл. 5. Для установления наименования грунта после рассева пробы последовательно суммируются проценты содержания частиц различной крупности. Таблица 5
Пример. Для песчаного грунта были получены результаты гранулометрического анализа, приведенные в табл. 6. Таблица 6
Суммарный состав частиц крупнее 2 мм составляет 0 %, значит песок не гравелистый; суммарный состав частиц крупнее 0,5 мм составляет 14,9 %, значит песок не крупный; суммарный состав частиц крупнее 0,25 мм составляет 55,1 %, т.е. более 50 %, значит грунт относится к песку средней крупности. 2.32. Крупнообломочные грунты содержат заполнитель, к которому относят частицы размером менее 2 мм. Свойства крупнообломочного грунта в значительной степени зависят от вида и количества заполнителя (песчаный или пылевато-глинистый), а также его состояния. Вид заполнителя и характеристики его состояния необходимо указывать, если песчаного заполнителя содержится более 40 %, а пылевато-глинистого - более 30 % общей массы абсолютно сухого грунта. Для установления вида заполнителя из крупнообломочного грунта удаляют частицы крупнее 2 мм. Определяют следующие характеристики заполнителя: влажность, плотность, а для пылевато-глинистого заполнителя - дополнительно число пластичности и показатель текучести. 2.33. Крупнообломочные и песчаные грунты подразделяются по степени влажности Sr (доле заполнения объема пор грунта водой) согласно табл. 7. Степень влажности Sr определяется по формуле (2) где- природная влажность грунта в долях единицы; - плотность частиц грунта, г/см 3; - плотность воды, принимаемая равной 1 г/см 3; - коэффициент пористости грунта природного сложения и влажности. По формуле (2) вычисляется степень влажности также пылевато-глинистых грунтов. Таблица 7
2.34. Физические характеристики грунтов определяют по действующим ГОСТам. Формулы вычисляемых физических показателей приведены в табл. 8. Таблица 8
Следует различать: плотность грунта- отношение массы грунта, включая массу воды в его порах, к занимаемому этим грунтом объему (г/см 3; т/м 3); плотность сухого грунта- отношение массы сухого грунта (исключая массу воды в его порах) к занимаемому этим грунтом объему (г/см 3; т/м 3); плотность частиц грунта - отношение массы сухого грунта (исключая массу воды в его порах) к объему твердой части этого грунта (г/см 3; т/м 3). При расчетах оснований для величин, обозначающих отношение веса грунта к занимаемому им объему (Н/м 3, кН/м 3) следует использовать термины: удельный вес грунта, удельный вес сухого грунтаи удельный вес частиц грунта. Указанные удельные веса грунта определяют, умножая соответствующие плотности на ускорение свободного падения, м/с2. Пример. Плотность грунта, определенная экспериментально, составляетт/м 3. Необходимо вычислить удельный вес грунтадля определения расчетного сопротивления грунта основания или его несущей способности. Ускорение свободного падения составляетм/с2. Тогда удельный вес грунта составиткН/м 3. В табл. 9 приведены ориентировочные значения плотностей частицгрунтов, не содержащих водорастворимых солей и органических веществ. Таблица 9
2.35. Пески по плотности сложения подразделяются на виды согласно табл. 10 в зависимости от значения коэффициента пористости е, определенного в лабораторных условиях по образцам, отобранным без нарушения природного сложения грунта или по величине сопротивления при зондировании. Таблица 10
Допускается определять плотность сложения песков и радиоизотопными методами. Отбор образцов грунта ненарушенного сложения производят в соответствии с действующим ГОСТом. Пример. Из слоя песка средней крупности отобрано 12 образцов ненарушенного сложения и определены коэффициенты пористости: 0,52; 0,53; 0,54; 0,55; 0,57; 0,57; 0,58; 0,58; 0,6; 0,6; 0,61; 0,61. В этом ряду часть значений позволяет отнести песок к плотному сложению, а другая часть - к средней плотности. Если этот факт не связан с наличием в рассматриваемом слое песка линз, то необходимо вычислить среднее значение е, которое составляет 0,57. Следовательно, песок необходимо отнести к средней плотности. 2.36. Пылевато-глинистые грунты характеризуются преобладанием в их составе пылеватых и глинистых частиц, что обуславливает их связность. В этой подгруппе выделяются следующие типы грунтов: супеси, суглинки, глины, лессовые грунты и илы (табл. 11) в зависимости от числа пластичности , вычисляемого по формуле (3) где и- влажности соответственно на границах текучести и раскатывания. Таблица 11
Пример. Для слоя грунта было получено 10 определений числа пластичности, %: 10; 12; 12; 14; 15; 15; 17; 17; 18; 20. В этом ряду два значения (18 и 20) относятся к глинам, остальные - к суглинкам. Если указанные два значенияне связаны с наличием в слое суглинка линзы глины, то необходимо по всем опытным данным вычислить среднее значение . Оно равно 15, следовательно, грунт следует отнести к суглинку. При наличии включений (частиц крупнее 2 мм) к указанным в табл. 11 типам грунтов должны прибавляться термины «с галькой» («со щебнем») или «с гравием» («с дресвой»), если содержание по массе включений составляет 15-25 %, и «галечниковые» («щебенистые») или «гравелистые» («дресвянистые»), если включений содержится более 25 до 50 % по массе. 2.37. Лессовые грунты выделены в подгруппе пылевато-глинистых грунтов в самостоятельный тип, как грунты, обладающие специфическими неблагоприятными свойствами. Лессовые грунты характеризуются содержанием, как правило, более 50 % пылеватых частиц, преимущественно макропористой структурой, наличием солей, среди которых преобладают карбонаты кальция. Эти грунты при замачивания дают просадку под действием внешней нагрузки или собственного веса. Лессовые грунты подразделяются по числу пластичности на супеси, суглинки и глины (см. табл. 11). 2.38. Ил - водонасыщенный современный осадок водоемов, образовавшийся при наличии микробиологических процессов, имеющий влажность, превышающую влажность на границе текучести, и коэффициент пористости е ³0,9. Виды илов устанавливают по числу пластичности с учетом коэффициента пористости согласно табл. 12. Таблица 12
Отличительным признаком илов является также наличие органического вещества в виде гумуса (полностью разложившиеся остатки растительных и животных организмов), содержание которого в илах, как правило, не превышает 10 %. 2.39. Пылевато-глинистые грунты различаются по консистенции, характеризуемой показателем текучести, согласно табл. 13. Таблица 13
Показатель текучести определяется по формуле (4) 2.40. В пылевато-глинистых грунтах необходимо выделять просадочные грунты, которые под действием внешней нагрузки или собственного веса при замачивании водой дают дополнительную осадку (просадку). Выделение просадочных грунтов производят по относительной просадочности. Грунты относятся к просадочным при. При предварительной оценке к просадочным обычно относятся лессовые грунты со степенью влажности, для которых величина показателя, определяемого по формуле (5), меньше значений, приведенных в табл. 14: (5) где- коэффициент пористости грунта природного сложения и влажности; - коэффициент пористости, соответствующий влажности на границе текучестии определяемый по формуле (6) гдеи- значения те же, что и в формуле (2). Значения, приведенные в табл. 14 для отдельных регионов, могут быть уточнены на основе статистической обработки массовых данных. Таблица 14
2.41. В пылевато-глинистых грунтах необходимо выделять набухающие грунты, которые при замачивании водой или химическими растворами увеличивается в объеме. Выделение набухающих грунтов производят по относительному набуханию без нагрузки. Грунты относятся к набухающим при. При предварительной оценке к набухающим от замачивания водой относятся грунты, для которых значение определяемого по формуле (5) показателя. Показательне может служить обоснованием для назначения дополнительных строительных мероприятий для сооружений, возводимых на просадочных и набухающих грунтах. 2.42. Относительное набухание грунта в условиях свободного набухания определяется по формуле (7) где- высота образца после его свободного набухания в условиях невозможности бокового расширения в результате замачивания до полного водонасыщения; - начальная высота образца природной влажности. Набухающие грунты в зависимости от величины относительного набухания без нагрузки подразделяются на: слабонабухающие, если; средненабухающие, если; сильнонабухающие, если. В зависимости от величины относительного набухания грунта в условиях свободного набухания назначается комплекс лабораторных и полевых исследований с целью определения характеристик набухающих грунтов. Для расчетов деформаций набухания основания определяют относительное набухание при различных давлениях. 2.43. Набухающие грунты характеризуются величинами давления набухания влажности набухания и относительной усадки при высыхании. За давление набухания принимается давление на образец грунта, замачиваемого и обжимаемого без возможности бокового расширения, при котором деформации набухания равны нулю. За влажность набухания грунта принимается влажность, полученная после завершения набухания образца грунта, обжимаемого без возможности бокового расширения заданным давлением. В полевых условиях относительное набухание грунтов определяют путем замачивания их в опытном котловане или в основании опытного фундамента. При замачивании грунта в опытном котловане (размером не менее 10´ ´10 м) определяют подъем поверхности дна котлована и слоев грунта с помощью марок, устанавливаемых по глубине через 1-1,5 м. Для ускорения процесса набухания грунта устраивают дренажные скважины диаметром 100-200 мм, заполненные щебнем или гравием, расположенные на расстоянии 2-3 м одна от другой. Для определения относительного набухания в пределах сжимаемой толщи под опытными фундаментами размером не менее 1´1 м устанавливаются глубинные марки через 0,6-1 м. Давление по подошве опытных фундаментов составляет от 0,1 МПа (1 кгс/см2) до 0,2 МПа (2 кгс/см2). 2.44. Данные исследований песчаных и пылевато-глинистых грунтов должны содержать сведения о наличии примеси органических веществ. По относительному содержанию органического вещества песчаные и пылевато-глинистые грунты подразделяются согласно табл. 15. Таблица 15
Относительное содержание органических веществ в грунте определяется как отношение их массы в образце грунта, высушенного при температуре 100-105°С, к массе образца. 2.45. Среди крупнообломочных, песчаных и пылевато-глинистых грунтов должны выделяться засоленные грунты, в которых суммарное содержание легкорастворимых и среднерастворимых солей не менее величин, указанных в табл. 16. Таблица 16
Примечание. К легкорастворимым солям относятся: хлориды NaCl, KCl, CaCl2, MgCl2; бикарбонаты NaHCO3, Ca(HCO3)2, Mg(HCO3)2; карбонат натрия Na2CO3; сульфаты магния и натрия MgSO4, Na2SO4. К среднерастворимым солям относятся гипс CaSO4×2H2O. Засоленные грунты следует выделять в особую группу, так как они при длительном замачивании способны давать суффозионную осадку вследствие выщелачивания солей. 2.46. Подгруппа биогенных грунтов включает следующие типы грунтов: сапропели, заторфованные грунты и торфы. Сапропель - пресноводный ил, образовавшийся при саморазложении органических (преимущественно растительных) остатков на дне застойных водоемов (озер) и содержащий более 10 % по массе органических веществ; имеет коэффициент пористости, как правило, более 3, показатель текучести более 1. По относительному содержанию органического вещества сапропели подразделяются согласно табл. 17. Таблица 17
Заторфованные грунты - песчаные и пылевато-глинистые, содержащие в своем составе от 10 до 50 % по массе органических веществ. Типы этих грунтов устанавливают согласно табл. 4 и 11 после удаления органических веществ. По относительному содержанию органического вещества заторфованные грунты подразделяются согласно табл. 18. Таблица 18
Торф - органоминеральный грунт, образовавшийся в результате естественного отмирания и неполного разложения болотных растений в условиях повышенной влажности при недостатке кислорода и содержащий 50 % и более органических веществ. Торф по степени разложения органического вещества подразделяется согласно табл. 19, а по степени зольности на нормально-зольные, если зольность менее 20 %; высокозольные, если зольность 20 % и более. Таблица 19
Степень разложения торфа - отношение массы бесструктурной (полностью разложившейся) части, включающей гуминовые кислоты и мелкие частицы негумифицированных остатков растений к общей массе торфа. Степень зольности торфа - отношение массы минеральной части торфа ко всей его массе в абсолютно сухом состоянии. Торфы по условиям залегания подразделяются на открытые (низинные, верховые), погребенные и искусственно погребенные. 2.47. Искусственные нескальные грунты - уплотненные в природном залегании подразделяются на типы соответственно типам этих грунтов до уплотнения. Виды этих грунтов выделяются по способу преобразования природного грунта (укатка, трамбование, виброуплотнение, электроосмос, осушение дренами и т.п.). 2.48. Искусственные насыпные и намывные грунты включают типы отсыпанных и намытых грунтов природного происхождения и отходов производственной и хозяйственной деятельности человека. Виды этих грунтов выделяются по степени уплотнения от собственного веса: слежавшиеся - процесс уплотнения закончился; неслежавшиеся - процесс уплотнения продолжается. Ориентировочные периоды времени, необходимые для самоуплотнения насыпных грунтов от их собственного веса (процесс уплотнения закончился), приведены в табл. 20. Таблица 20
Насыпные грунты дополнительно подразделяют по однородности состава и сложения на: планомерно возведенные насыпи (обратные засыпки) и подсыпки (подушки). Характеризуются практически однородным составом, сложением и равномерной сжимаемостью; отвалы грунтов и отходов производств. Характеризуются практически однородным составом и сложением, но имеют неравномерную плотность и сжимаемость; свалки грунтов, отходов производств и бытовых отходов. Характеризуются неоднородным составом и сложением, неравномерной плотностью и сжимаемостью, а также содержанием органических включений. 2.48. Грунты, имеющие отрицательную температуру и содержащие в своем составе лед, относятся к мерзлым грунтам, а если они находятся в условиях природного залегания в мерзлом состоянии непрерывно (без оттаивания) в течении многих (трех и более) лет - к вечномерзлым. 2.50(2.10). Основными параметрами механических свойств грунтов, определяющими несущую способность оснований и их деформации, являются прочностные и деформационные характеристики грунтов (угол внутреннего трения j, удельное сцепление с и модуль деформации грунтов Е, предел прочности на одноосное сжатие скальных грунтов Rc и т.п.). Допускается применять и другие параметры, характеризующие взаимодействие фундаментов с грунтом оснований и установленные опытным путем (удельные силы пучения при промерзании, коэффициенты жесткости основания и пр.). Примечание. Далее, за исключением специально оговоренных случаев, под термином «характеристики грунтов» понимаются не только механические, но и физические характеристики грунтов, а также упомянутые в настоящем пункте параметры. Методы определения деформационных ипрочностных характеристик грунтов2.51(2.11). Характеристики грунтов природного сложения, а также искусственного происхождения должны определяться, как правило, на основе их непосредственных испытаний в полевых или лабораторных условиях с учетом возможного изменения влажности грунтов в процессе строительства и эксплуатации сооружений. 2.52. Характеристики грунтов, необходимые для проектирования оснований (модуль деформации Е, удельное сцепление с, угол внутреннего трения j), определяют, как правило, для природного состояния грунтов. При проектировании оснований, сложенных не полностью водонасыщенными (Sr<0,8) пылевато-глинистыми грунтами и пылеватыми песками, следует учитывать возможность снижения их прочностных и деформационных характеристик вследствие повышения влажности грунтов в процессе строительства и эксплуатации сооружения. 2.53. Для определения прочностных характеристик (j и с) грунтов, для которых прогнозируется повышение влажности, образцы грунтов предварительно насыщаются водой до значений влажности, соответствующих прогнозу. При определении модуля деформации в полевых условиях допускается проводить испытания грунта при природной влажности с последующей корректировкой полученного значения модуля деформации на основе компрессионных испытаний. Для этого проводятся параллельные компрессионные испытания грунта природной влажности и грунта, предварительно водонасыщенного до требуемого значения влажности. Полученный в лабораторных опытах коэффициент снижения модуля деформации грунта при его дополнительном водонасыщении используется для корректировки полевых данных. 2.54. Наиболее достоверными методами определения деформационных характеристик нескольких грунтов являются полевые их испытания статическими нагрузками в шурфах, дудках или котлованах с помощью плоских горизонтальных штампов площадью 2500-5000 см2, а также в скважинах или в массиве с помощью винтовой лопасти-штампа площадью 600 см2, выполняемые в соответствии с действующим ГОСТом. При этом применительно к рассматриваемым в Пособии методами расчета оснований по деформациям эталонным методом определения деформационных характеристик считаются указанные полевые испытания в шурфах, дудках или котлованах. Расчет модуля деформации грунтов по результатам их испытаний с помощью плоского горизонтального штампа и винтовой лопасти-штампа проводится по приведенным в действующем ГОСТе формулам. 2.55. Модули деформации песчаных и пылевато-глинистых грунтов, не обладающих резко выраженной анизотропией их свойств в горизонтальном и вертикальном направлениях, могут быть определены их испытаниями с помощью прессиометров в скважинах и плоских вертикальных штампов (лопастных прессиометров) в скважинах или массиве, выполняемыми в соответствии с действующим ГОСТом с последующей корректировкой получаемых опытных данных. Корректировка этих данных должна осуществляться путем их сопоставления с результатами параллельно проводимых эталонных испытаний того же грунта с помощью плоских горизонтальных штампов площадью 2500-5000 см2, а при затруднительности проведения последних (больше глубины испытаний, водонасыщенные грунты) - с результатами испытаний винтовой лопастью-штампом площадью 600 см2. Указанные параллельные испытания обязательны при исследованиях грунтов для строительства зданий и сооружений I класса. Для зданий и сооружений II-III классов допускается корректировать результаты испытаний грунтов прессиометрами или плоскими вертикальными штампами с помощью эмпирических коэффициентов, назначаемых в соответствии с указаниями действующего ГОСТа. 2.56. Модули деформации песчаных и пылевато-глинистых грунтов могут быть определены методом статического зондирования, выполняемым в соответствии с действующим ГОСТом, на основе сопоставления данных зондирования с результатами испытаний тех же грунтов штампами, указанными в п. 2.54. Проведение сопоставительных испытаний обязательно для зданий и сооружений I и II классов. Для зданий и сооружений III класса допускается определять модуль деформации только по данным статического зондирования в зависимости от удельного сопротивления грунта под наконечником зонда qc, используя зависимости: для печатных грунтов E=3qc; для суглинков и глин E=7qc. 2.57. Модули деформации песчаных грунтов (кроме пылеватых водонасыщенных) могут быть определены методом динамического зондирования, выполняемым в соответствии с действующим ГОСТом, на основе сопоставления данных зондирования с результатами испытаний тех же грунтов штампами, указанными в п. 2.54. Проведение сопоставительных испытаний обязательно для зданий и сооружений I и II классов. Для зданий и сооружений III класса допускается определять модуль деформации песчаных грунтов при глубине их залегания до 6 м только по данным динамического зондирования в зависимости от условного динамического сопротивления грунта погружению зонда qd, используя табл. 21. Таблица 21
2.58. Для зданий и сооружений II и III классов допускается определять модули деформации пылевато-глинистых грунтов лабораторными методами (в компрессионных приборах или приборах трехосного сжатия), выполняемыми в соответствии с действующими ГОСТами с последующей корректировкой получаемых опытных данных. Корректировка этих данных должна осуществляться путем их сопоставления с результатами параллельно проводимых сопоставительных испытаний того же грунта штампами, как это указано в п. 2.54. Сопоставительные испытания обязательны при исследованиях грунтов для строительства зданий и сооружений II класса. Для зданий и сооружений III класса при определении по результатам компрессионных испытаний модулей деформации пылевато-глинистых грунтов с показателем текучестидопускается использовать коэффициенты, приведенные в табл. 22 и полученные в результате статической обработки результатов массовых испытаний аллювиальных, делювиальных, озерных и озерно-аллювиальных четвертичных глинистых грунтов в компрессионных приборах и штампами. При использовании этих коэффициентов значение модуля деформации по компрессионным испытаниям следует определять в интервале давлений 0,1-0,2 МПа (1-2 кгс/см2). Таблица 22
Примечание. Для промежуточных значений е допускается определять коэффициентпо интерполяции. 2.59. Наиболее достоверным методом определения прочностных характеристик нескальных грунтов являются полевые испытания на срез целиков в шурфах или котлованах, выполняемые в соответствии с действующим ГОСТом. Этот метод является эталонным применительно к рассматриваемым в Пособии методам Расчета оснований по несущей способности. 2.60. Для зданий и сооружений независимо от их класса для определения расчетного сопротивления грунта основания значения удельного сцепления сII и угла внутреннего трения jII могут быть получены путем испытаний грунтов лабораторными методами (в срезных приборах или приборах трехосного сжатия), выполняемыми в соответствии с действующими ГОСТами. Для зданий и сооружений I класса применительно к расчетам оснований по несущей способности получаемые лабораторными методами значения удельного сцепления сI и угла внутреннего трения jI должны уточняться путем их сопоставления со значениями прочностных характеристик, получаемыми по результатам параллельных полевых испытаний на срез целиков грунта. 2.61. При определении лабораторными методами прочностных характеристик крупнообломочных грунтов необходимо использовать срезные приборы и приборы трехосного сжатия, позволяющие испытывать образцы, у которых отношение диаметра к максимальному размеру крупнообломочных включений более 5. 2.62. Прочностные характеристики пылевато-глинистых грунтов с показателем текучести, для которых подготовка целиков для полевых испытаний или отбор образцов для лабораторных испытаний затруднительны, могут быть определены полевым методом вращательного среза в скважинах или в массиве, выполняемым в соответствии с требованиями действующего ГОСТа. 2.63. Прочностные характеристики песчаных и пылевато-глинистых грунтов могут быть определены методом статического зондирования, выполняемым в соответствии с действующим ГОСТом, на основе сопоставления данных зондирования с результатами испытаний тех же грунтов на срез указанными в пп. 2.59 и 2.60 методами. Проведение сопоставительных испытаний обязательно для зданий и сооружений I и II классов применительно к расчетам оснований по деформациям. В остальных случаях допускается определять угол внутреннего трения песчаных грунтов крупных, средней крупности и мелких, а также удельное сцепление и угол внутреннего трения четвертичных пылевато-глинистых грунтов только по данным статического зондирования в зависимости от удельного сопротивления под наконечником зонда qc, используя таблицы 23 и 24. Таблица 23
Таблица 24
2.64. Угол внутреннего трения песчаных грунтов (кроме пылеватых водонасыщенных) может быть определен методом динамического зондирования, выполняемым в соответствии с действующим ГОСТом, на основе сопоставления данных зондирования с результатами испытания тех же грунтов на срез, указанными в пп. 2.59 и 2.60 методами. Проведение сопоставительных испытаний обязательно для зданий и сооружений I и II классов применительно к расчетам оснований по несущей способности и для зданий и сооружений I класса применительно к расчетам по деформациям. В остальных случаях допускается определять угол внутреннего трения песчаных грунтов только по данным статического зондирования в зависимости от условного динамического сопротивления грунта погружению зонда qd, используя табл. 25. Таблица 25
2.65. Для зданий и сооружений II и III классов допускается определять прочностные характеристики песчаных и пылевато-глинистых грунтов полевыми методами поступательного и кольцевого среза в скважинах, выполняемыми в соответствии с действующим ГОСТом, с последующей корректировкой опытных данных. Корректировка этих данных должна осуществляться путем их сопоставления с результатами испытаний тех же грунтов на срез указанными в пп. 2.59 и 2.60 методами. Сопоставительные испытания обязательны при исследовании грунтов для строительства зданий и сооружений II класса. 2.66. Временное сопротивление при одноосном сжатии скальных грунтов устанавливают в соответствии с действующими ГОСТом. 2.67. При определении характеристик грунтов, обладающих специфическими свойствами (просадочные, набухающие, биогенные и т.п.), следует учитывать дополнительные требования, изложенные в Пособии. 2.68(2.12). Нормативные и расчетные значения характеристик грунтов устанавливаются на основе статистической обработки результатов испытаний по методике, изложенной в ГОСТ 20522-75. 2.69(2.13). Все расчеты оснований должны выполняться с использованием расчетных значений характеристик грунтов Х, определяемых по формуле (8) где- нормативное значение данной характеристики; - коэффициент надежности по грунту. Коэффициент надежности по грунтупри вычислении расчетных значений прочностных характеристик (удельного сцепления с, угла внутреннего трения j нескальных грунтов и предела прочности на одноосное сжатие скальных грунтов Rc, а также плотности грунта r) устанавливается в зависимости от изменчивости этих характеристик, числа определений и значения доверительной вероятности a. Для прочих характеристик грунта допускается принимать. Примечание. Расчетное значение удельного веса грунта определяется умножением расчетного значения плотности грунта на ускорение свободного падения. 2.70(2.14). Доверительная вероятность a расчетных значений характеристик грунтов принимается при расчетах оснований по несущей способности a = 0,95, по деформациям a = 0,85. Доверительность вероятность a для расчета оснований опор мостов и труб под насыпями принимается согласно указаниям п. 124. При соответствующем обосновании для зданий и сооружений I класса допускается принимать большую доверительную вероятность расчетных значений характеристик грунтов, но не выше 0,99. 2.71(2.15). Количество определений характеристик грунтов, необходимое для вычисления их нормативных и расчетных значений, должно устанавливаться в зависимости от степени неоднородности грунтов основания, требуемой точности вычисления характеристики и класса здания и сооружения и указываться в программе исследований. Количество одноименных частных определений для каждого выделенного на площадке инженерно-геологического элемента должно быть не менее шести. При определении модуля деформации по результатам испытаний грунтов в полевых условиях штампом допускается ограничиться результатами трех испытаний (или двух, если они отклоняются от среднего не более чем на 25 %). 2.72(2.16). Для предварительных расчетов оснований, а также для окончательных расчетов оснований зданий и сооружений II и III классов и опор воздушных линий электропередачи и связи независимо от их класса допускается определять нормативные и расчетные значения прочностных и деформационных характеристик грунтов по их физическим характеристикам. Примечания: 1. Нормативное значение угла внутреннего трения jn, удельного сцепления сп и модуля деформации Е допускается принимать по табл. 1-3 рекомендуемого приложения 1. Расчетные значения характеристик в этом случае принимаются при следующих значениях коэффициента надежности по грунту: в расчетах оснований по деформациям; в расчетах оснований по несущей способности для удельного сцепления -; для угла внутреннего трения песчаных грунтов -; для угла внутреннего трения пылевато-глинистых грунтов -. 2. Для отдельных районов допускается вместо таблиц рекомендуемого прил. 1 пользоваться согласованными с Госстроем СССР таблицами характеристик грунтов, специфических для этих районов. 3. Значения модулей деформации и прочностных характеристик грунтов, принимаемые по таблицам рекомендуется уточнять для зданий и сооружений II класса путем их сопоставления со значениями, определенными по результатам испытания грунтов штампами или испытаний на срез, указанными в пп. 2.54, 2.59 и 2.60 методами. Нормативные значения прочностных идеформационных характеристик грунтов(приложение 1, рекомендуемое)2.73(1 прил. 1). Характеристики грунтов, приведенные в табл. 26-28 (1-3 прил. 1) допускается использовать в расчетах оснований сооружений в соответствии с указаниями п. 2.72(2.16). 2.74(2 прил. 1). Характеристики песчаных грунтов в табл. 26 (1 прил. 1) относятся к кварцевым пескам с зернами различной окатанности, содержащими не более 20 % полевого шпата и не более 5 % в сумме различных смесей (слюда, глауконит и пр.), включая органическое вещество, независимо от степени влажности грунтов Sr. 2.75(3 прил. 1). Характеристики пылевато-глинистых грунтов в табл. 27-28 (2-3 прил. 1) относятся к грунтам, содержащим не более 5 % органического вещества и имеющим степень влажности Sr ³ 0,8. 2.76.(4 прил. 1). Для грунтов с промежуточными значениями е, против указанных в таблицах 26-28 (1-3 прил. 1), допускается определять значения сп, jп и Е по интерполяции. Если значения е, IL и Sr грунтов выходят за пределы, предусмотренные табл. 26-28 (1-3 прил. 1), характеристики сп, jп и Е следует определять по данным непосредственных испытаний этих грунтов. Допускается в запас надежности принимать характеристики сп, jп и Е по соответствующим нижним пределам е, IL и Sr табл. 26-28 (1-3 прил. 1), если грунты имеют значение е, IL и Sr меньше этих нижних предельных значений. 2.77(5 прил. 1). Для определений значений сп, jп и Е по табл. 26-28 (1-3 прил. 1) используются нормативные значения е, IL и Sr (п. 2.68(2.12)). Таблица 26(1 прил. 1) Нормативные значения удельного сцепления сп, кПа (кгс/см2), угла внутреннего трения jп, град, и модуля деформации Е, МПа (кгс/см2), песчаных грунтов четвертичных отложений
Таблица 27 (2 прил. 1) Нормативные значения удельного сцепления сп, кПа (кгс/см2), угла внутреннего трения jп, град, пылевато-глинистых нелессовых грунтов четвертичных отложений
Таблица 28 (3 прил. 1) Нормативные значения модуля деформации пылевато-глинистых нелессовых грунтов
Подземные воды2.78. Подземные воды включают в себя воды зоны аэрации (почвенные, болотные, такыров, инфильтрующиеся, воды капиллярной каймы, верховодок, пленочные) и воды зоны насыщения (грунтовые, под- и межмерзлотные, надмерзлотные, межпластовые, трещинные, карстовые и т.д.). При строительном освоении территории и дальнейшей ее эксплуатации воздействию техногенных факторов в основном подвергаются воды зоны аэрации и грунтовые воды и реже - ниже залегающие водоносные горизонты. При этом следует учитывать развитие в данном районе таких неблагоприятных природных и инженерно-геологических процессов, как карст, оползание склонов, подземная суффозия и т.д. Существенное положение уровня или напора подземных вод и возможность его изменения в период строительства и последующей эксплуатации возводимых зданий и сооружений влияют на выбор типа фундамента и его размеров, а также на выбор водозащитных мероприятий и характер производства строительных работ. При повышении уровня или напора подземных вод и влажности снижаются и прочностные характеристики глинистых и биогенных грунтов оснований, возникает просадка или набухание грунта, увеличивается степень морозной пучинистости и т.д. Все это может привести к дополнительным деформациям, если здания и сооружения были запроектированы без учета изменений водонасыщения грунтов оснований, как того требуют существующие нормативные документы. При понижении уровня или напора подземных вод могут также возникать дополнительные осадки пылевато-глинистых, биогенных и песчаных грунтов. Изменения уровня подземных вод часто ведут к формированию или интенсификации инженерно-геологических процессов (карст, оползни, суффозия и т.д.). 2.79(2.17). При проектировании оснований должна учитываться возможность изменения гидрогеологических условий площадки в процессе строительства и эксплуатации сооружения, а именно: наличие или возможность образования верховодки; естественные сезонные и многолетние колебания уровня подземных вод; возможное техногенное изменение уровня подземных вод; степень агрессивности подземных вод по отношению к материалам подземных конструкций и коррозионную активность грунтов на основе данных инженерных изысканий с учетом технологических особенностей производства. 2.80. Проведение вертикальной планировки, разработка котлованов, траншей и т.д. и последующая эксплуатация зданий, сооружений и застроенной территории в целом (в том числе эксплуатация систем водоснабжения и водоотведения) вызывают изменения гидрогеологических условий, что необходимо учитывать при проведении инженерных изысканий и проектирования. Застроенная территория (населенный пункт или промышленное предприятие) является многокомпонентной и динамичной системой, постоянно изменяющейся как в процессе строительства и реконструкции зданий и сооружений, так и в процессе их эксплуатации. Поэтому выполнение количественных прогнозов, особенно долгосрочных (более одного года), изменение гидрогеологических условий с необходимой точностью и надежностью, с необходимым учетом трудно предсказуемых возможных изменений условий питания и разгрузки подземных вод (например, фильтрации утечек из коммуникаций и вод поверхностного стока, изменения естественной дренированности территории и т.д.), в настоящее время, как правило, является проблематичным. Поэтому выполняемые прогнозы, особенно для отдельных зданий (сооружений), являются в основном оценочными, т.е. носят характер прогнозных оценок 1. Это обстоятельство усугубляется отсутствием на большинстве застроенных территорий продолжительность наблюдений, причем для незастроенных территорий продолжительность наблюдений должна быть не менее года, а для застроенных - значительно большей (3-5 и более лет). 1 Прогнозная оценка - это прогноз без выполнения верификации, т.е. когда определение точности и достоверности прогноза невозможно или последние не отвечают требуемым. 2.81. При проектировании оснований отдельных зданий и сооружений учет изменений гидрогеологических условий площадки строительства должен проводиться на основе ранее выполненных прогнозных оценок для более значительных, чем рассматриваемая площадь, участков территории (например, для проектирования системы инженерной защиты от опасных геологических процессов), ограниченных реками, ручьями и др. Естественными границами, на которых принимаются соответствующие граничные условия. Гидрогеологические условия конкретной площади (например, формирование режима подземных вод) зависит не только от факторов, действующих непосредственно на данном участке территории. При отсутствии ранее выполненных прогнозных оценок, последние для отдельного здания или комплекса сооружений могут выполняться, учитывая незначительные объемы и малые сроки проведения инженерных изысканий, методом конкретной аналогии на основе имеющегося опыта для условий (природных и техногенных) конкретного объекта - эталона строительства и эксплуатации, для которого исследуемый объект является аналогом, или методом обобщенной аналогии по материалам, приведенным в пп. 2.98-2.104. 2.82. Для оценки возможности образования верховодки (в том числе техногенной), создания техногенных горизонтов подземных вод или техногенного изменения уровня подземных вод или техногенного изменения уровня подземных вод (в том числе грунтовых), оценки их температуры и химического состава, а также динамики влажности грунтов оснований (особенно просадочных, набухающих, пучинистых и засоленных) необходимо на планируемых под застройку территориях заблаговременно создавать сеть стационарных пунктов гидрологических наблюдений (наблюдательных скважин и пунктов наблюдений за динамикой влажности), расположенную определенным образом с учетом природных и техногенных условий. 2.83. Для определения состава гидрогеологических наблюдений и условий размещения пунктов наблюдений следует учитывать необходимость оценки: формирования и развития гидрогеологических процессов (подтопления, карста, образования техногенных верховодок, суффозии, фильтрационного выпора, заболачивания и т.д.); влияния подземных вод на формирование и развитие геологических процессов (оползней, оседания поверхности земли, пучения, просадки, набухания и т.д.); эффективности работы водозаборов и дренажей; загрязнения (в том числе теплового) и агрессивности подземных вод по отношению к материалу подземных конструкций; изменения сейсмичности участков застроенной или застраиваемой территории для ее микрорайонирования в связи с возможным изменением уровня подземных вод и влажности грунтов; действия режимообразующих факторов (естественных и искусственных) в зависимости от природных и техногенных условий; связи поверхностных (в том числе вод поверхностного стока) и подземных вод; величины дополнительной инфильтрации, вызывающей подъем уровней подземных вод, образование техногенных верховодок и техногенных горизонтов. Организация и систематическое проведение на застроенной территории стационарных гидрологических наблюдений позволяет на основе осуществления постоянного контроля за изменениями режима подземных вод своевременно предупреждать возникновение и развитие неблагоприятных инженерно-геологических процессов. 2.84(2.18). Оценка возможных изменений уровня подземных вод на площадке строительства должна выполняться при инженерных изысканиях для зданий и сооружений I и II классов соответственно на срок 25 и 15 лет с учетом возможных естественных сезонных и многолетних колебаний этого уровня п. 2.89(2.19), а также степени потенциальной подтопляемости территории п. 2.94(2.20). Для зданий и сооружений III класса указанную оценку допускается не выполнять. 2.85. Для выполнения оценки возможных изменений уровня подземных вод на строительной площадке необходимо учитывать, что вновь возникающие режимообразующие факторы, изменяющие существующую структуру водного баланса территории, являются дополнительной техногенной нагрузкой на геологическую среду, а возникающие неблагоприятные последствия - подтопление, карст, оползни и т.д. - это реакция среды на действие указанных факторов. Поэтому достоверность выполняемых прогнозных оценок зависит прежде всего от того, насколько близко к действительности удается учесть возможные изменения техногенной нагрузки (при строительстве и дальнейшей эксплуатации как отдельных зданий и сооружений, так и всей застраиваемой и застроенной территории в целом). 2.86. Все режимообразующие факторы должны рассматриваться в зависимости от масштаба воздействия (по территориальному признаку) на данную территорию (региональные и локальные), по условиям питания и разгрузки подземных вод (пополнение или отбор), по генезису (естественные или искусственные), по активности воздействия на формирование гидродинамической обстановки (активные и пассивные), по характеру действия (случайные и детерминированные) (рис. 2). Кроме того, действие факторов может различаться во времени (систематическое, периодическое и эпизодическое) и в пространстве (равномерное или неравномерное, сплошное или спорадическое).

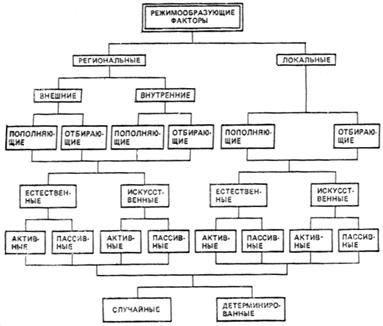

Рис. 2. Общая схема режимообразующих факторов Региональные внешние факторы (по отношению к рассматриваемой территории) ведут к пополнению или отбору подземных вод и соответственно подъему или понижению их уровня. В первом случае - это подпор подземных вод от хранилищ, массивов орошения, крупных каналов, промышленных предприятий с большим потреблением воды, находящихся за пределами населенного пункта (главным образом, вверх по потоку подземных вод), от крупных технологических накоплений, полей фильтрации и т.д.; во втором - это образование воронок депрессии в результате работы крупных водозаборов подземных вод, систем осушения шахтных полей, крупных карьеров, болот и т.д. Региональные внутренние факторы (действующие в пределах рассматриваемой застраиваемой территории) ведут к пополнению или отбору подземных вод и соответственно подъему или понижению их уровня. В первом случае - это подпор подземных вод от подтопляющих близлежащих ТЭЦ, промышленных предприятий с мокрым технологическим процессом, водоемов, инфильтрация утечек из крупных коллекторов системы канализации, фильтрация воды из городской арычной сети (для южных городов страны), создание зон намывных и насыпных грунтов, в которых накапливаются подземные воды (верховодка, грунтовые и др.) и т.д. Во втором - это образование воронок депрессии от действия отдельных городских водозаборов, дренажных систем, систем осушения тоннелей метро, снижения уровня в реках при их регулировании (углублении, спрямлении и прочистке). Локальные факторы ведут к пополнению или отбору подземных вод и соответственно к подъему или понижению их уровня. В первом случае - это подпор от барражирующего действия заглубленных частей зданий и сооружений (в том числе от созданного свайного поля, в пределах которого резко снижаются фильтрационные свойства грунтов), от участков набережных, тоннелей, засыпанных оврагов, балок, от созданных отдельных участков насыпных и намывных грунтов, способствующих накоплению в них воды, инфильтрация утечек из водонесущих коммуникаций и вод поверхностного стока из-за его нарушения (недостатки вертикальной планировки) или из-за недостаточно развитой сети дождевой канализации (в том числе в период катастрофических осадков), накопление воды в грунтах обратных засыпок (траншеи и пазухи котлованов). Во втором случае - это образование воронок депрессии от действия одиночных водозаборных скважин и дрен (пластовой, кольцевой, линейной и т.д.). 2.87. В результате действия режимообразующих факторов при освоении территории и последующей ее эксплуатации происходит коренное изменение водного режима, часто приводящее к возникновению неблагоприятных последствий для зданий и сооружений - деформациям, подтоплению подземных помещений, коррозии подземных конструкций, коммуникаций и т.д. Схема техногенных изменений водного режима и их последствий на застраиваемых территориях приведена на рис. 3.

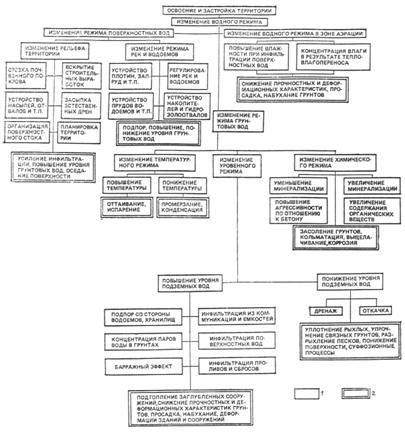

Рис. 3. Схема техногенных изменений водного режима и их последствий на осваиваемых территориях 1 - факторы изменения режима; 2 - последствия изменения режима 2.88. Прогнозные оценки возможных изменений уровня (напора) подземных вод на площадке строительства сроком на 25 и 15 лет необходимо выполнять с учетом возможных изменений техногенных условий (застройки и эксплуатации), характеристика которых должна быть отражена в техническом задании на производство изысканий. Указанные оценки выполняются изыскательской организацией совместно с проектной. Возможная достоверность и точность проведения оценки ограничивается полнотой и качеством исходного фактического материала (в том числе по техногенным условиям). При проведении изысканий под отдельные здания и сооружения оценки носят, как правило, весьма приближенный характер. При этом невозможно учесть влияние на формирование режима подземных вод не только сопредельных застроенных участков, но и особенности условий (природных и техногенных) самой строительной площадки, так как отсутствуют, как правило, стационарные наблюдения за подземными водами (при кратковременных изысканиях определяются только установившийся уровень в скважине, химический состав и температура воды на период проведения работ) При строительстве ответственных зданий и сооружений для повышения достоверности прогнозных оценок возможных изменений гидрогеологических условий необходимо располагать длительными режимными наблюдениями для незастроенной территории (не менее года) за подземными водами на территории, значительно превышающей строительную площадку, ограниченной реками, ручьями и т.д. (граничные условия), а также выполнить необходимый комплекс опытно-фильтрационных работ и иметь соответствующие сроки производства инженерных изысканий, что должно быть специально отмечено в техническом задании заказчика. Однако значительная неопределенность величин возможных утечек из подземных коммуникаций резко снижает точность выполняемых оценок. 2.89(2.19). Оценка возможных естественных сезонных и многолетних колебаний уровня подземных вод производится на основе данных многолетних режимных наблюдений по государственной стационарной сети Мингео СССР с использованием краткосрочных наблюдений, в том числе разовых замеров уровня подземных вод, выполняемых при инженерных изысканиях на площадке строительства. 2.90. При использовании материалов многолетних наблюдений Мингео СССР следует иметь в виду, что последние получены, как правило, для естественного (ненарушенного или слабонарушенного) режима подземных вод. 2.91. Для оценки возможных изменений уровней подземных вод, а также для разработки проектов зданий и сооружений и производства земляных работ необходимы следующие показатели естественного режима: среднее многолетнее положение уровня подземных вод; максимальный и минимальный уровни подземных вод за период наблюдений; многолетняя амплитуда колебаний подземных вод; амплитуда отклонения максимального и минимального уровней от среднемноголетнего значения; продолжительность (сроки) стояния высоких (весенних и летне-осенних) подземных вод. 2.92. При наличии только краткосрочных наблюдений (в том числе разовых замеров уровня подземных вод, выполняемых при инженерных изысканиях на площадке строительства) для приближенного определения указанных показателей естественного режима может быть использована методика Мингео СССР. 2.93. На одной и той же застроенной территории (населенный пункт или промышленная площадка) могут существовать участки с естественным (ненарушенным или слабонарушенным) и с искусственным режимами подземных вод, что связано с особенностями действия вновь возникающих режимообразующих факторов [пп. 2.84(2.18)-2.86]. такая неоднородность в режиме подземных вод в значительной степени затрудняет прогнозную оценку возможных изменений режима и требует проведения соответствующего районирования территории. Это позволяет проводить дифференцированную оценку потенциальной подтопляемости. Естественный режим подземных вод - режим подземных вод в целом (уровенный, температурный, химический, для грунтов - влажностный) или одной из его составляющих компонент (элементов), в котором на рассматриваемой территории за расчетный период времени в результате доминирующего преимущественного действия естественных режимообразующих факторов (совместно с искусственными или без них) качественно новых закономерностей не возникает, а могут меняться или не меняться главным образом количественные показатели (параметры), что характеризует только степень нарушенности этого режима. Искусственный режим подземных вод - режим подземных вод в целом (уровенный, температурный, химический, для грунтов - влажностный) или одной из его составляющих компонент (элементов), в котором на рассматриваемой территории за расчетный период времени в результате доминирующего преимущественного действия искусственных режимообразующих факторов (совместно с естественными или без них) возникают качественно новые закономерности. Отсюда следует, что на одной и той же площадке уровенный режим подземных вод может быть искусственным, а температурный - естественным. На одной и той же ограниченной территории или участке закономерности естественного и искусственного режима могут проявляться одновременно (комбинированный режим) или последовательно (цикличный режим). Возможно и одновременное проявление комбинированного и циклического режимов (комплексный режим). Выделение различных режимов подземных вод на застраиваемых территориях необходимо для оценки формирования конкретной гидродинамической обстановки и для повышения надежности выполняемых прогнозных оценок. 2.94(2.20). Степень потенциальной подтопляемости территории должна оцениваться с учетом инженерно-геологических и гидрогеологических условий площадки строительства и прилегающих территорий, конструктивных и технологических особенностей проектируемых и эксплуатируемых сооружений, в том числе инженерных сетей. 2.95. Застраиваемые территории по характеру (состоянию) их подтопления делятся на естественно и техногенно подтопленные (временно или постоянно) и неподтопленные, среди последних выделяются потенциально подтопляемые и потенциально неподтопляемые. Подтопленные территории (естественно и техногенно) - это территории, на которых влажность грунтов или уровень подземных вод достигали или периодически (например сезонно) достигают критических (в зависимости от характера хозяйственного использования территории) величин при которых отсутствуют необходимые условия строительства или эксплуатации как отдельных зданий и сооружений, так и территории в целом. Для создания этих условий на данной территории необходимо применение соответствующих защитных мероприятий. Процесс формирования подтопления (строительного, в общем случае техногенного) - это инженерно-геологический процесс, проявляющийся на застраиваемых или застроенных территориях в определенных природных условиях под действием техногенных факторов (и частично естественных), при котором в результате нарушения водного режима за расчетный период времени происходит направленное повышение влажности грунтов или уровня подземных вод (в том числе в результате создания техногенных верховодок и горизонтов грунтовых вод) достигающее критических (предельных) величин, нарушающих необходимые условия строительства или эксплуатации отдельных зданий и сооружений или участков осваиваемой (освоенной) территории. Это происходит как в результате прямого воздействия на сооружения или территорию поднимающихся подземных вод или увеличивающейся влажности грунта, так и косвенного - из-за проявления или интенсификации при этом процессов осадки, набухания, просадки, оползания склонов, карста, пучения и т.д., что приводит к деформациям грунтов оснований, а часто и самих сооружений еще задолго до непосредственного подтопления отдельных сооружений и территории в целом. При исследовании подтопления следует различать два периода времени: в течении первого поднимающийся уровень подземных вод или увеличивающаяся влажность грунтов практически еще не оказывают влияния на строительство или эксплуатацию сооружения и территории, т.е. не достигли критических значений (Нс или wс); в течении второго поднимающийся уровень подземных вод и увеличивающееся водонасыщение грунтов оказывают интенсивное отрицательное по своим последствиям влияние на строительство или эксплуатацию сооружений и территорий (после достижения критических значений (Нс или wс), т.е. после наступления подтопления). Первый период определяется как расчетный ТР и принимается для I класса сооружений равным 25 годам, для II класса - 15 годам. Если за этот период уровень подземных вод или влажность грунта не достигнут значений Нс или wс, то территорию условию следует считать потенциально неподтопляемой и прогнозную оценку потенциальной подтопляемости впоследствии необходимо будет повторить с учетом произошедших за этот период времени изменений природных и техногенных факторов. В этот период происходит в основном формирование явления подтопления. Во второй период идет только дальнейшее развитие явления подтопления, но этот период является наиболее опасным. Он характеризуется, с одной стороны, проявлением опасных для сооружений и территории последствий подтопления, а с другой - действием на застроенных или застраиваемых территориях различных защитных мероприятий. Таблица 29
Таблица 30
2.96. Техногенное повышение уровня или напора подземных вод или повышение влажности грунтов определяется действием факторов подтопления: активных - непосредственно вызывающих подтопление (например, инфильтрация утечек или поверхностных вод); пассивных - не вызывающих подтопления непосредственно, но способствующих его возникновению и развитию (например, нарушение поверхностного стока, гидрогеологические условия и т.п.). Систематизация факторов подтопления приведена в п. 2.86. Классификация региональных факторов подтопления, характер их действия во времени приведены в табл. 29, а локальных - в табл. 30. Основными факторами подтопления являются: при строительстве - изменение условий поверхностного стока при вертикальной планировке, засыпке естественных дрен, производстве земляных работ; длительный разрыв между выполнением земляных работ и строительными работами (закладкой фундаментов, прокладкой коммуникаций и т.п.); при эксплуатации - инфильтрация утечек производственных вод (носящих, как правило, случайный характер), уменьшение испарения под зданиями и покрытиями, полив зеленых насаждений, инфильтрация вод поверхностного стока, нарушение условий подземного стока и т.п. Основными природными условиями возникновения процесса строительного подтопления являются : наличие плохопроницаемых грунтов и прослоек, относительно близкое расположение подземных вод и водоупора и низкая дренированность территории. 2.97. Потенциально подтопляемые территории - это такие территории (незастроенные или застроенные), на которых за расчетный срок п. 2.84 (2.18) возможно (с той или иной вероятностью и при соответствующих природных и техногенных условиях) в результате их строительного освоения или влажности грунтов до величин, вызывающих нарушения нормальных условий эксплуатации зданий и сооружений или территории в целом. На подтопляемых территориях приходные статьи водного баланса преобладают над расходными. Потенциально неподтопляемыми территориями являются такие, на которых вследствие благоприятных природных условий (наличие хорошо проницаемых грунтов большой мощности и относительно низкого положения подземных вод, высокой дренированности) и благоприятных техногенных условий (отсутствие или незначительные утечки из коммуникаций, отсутствие существенных нарушений условий формирования поверхностного стока и его перевода в подземный, незначительный барраж подземных вод подземными сооружениями, наличие соответствующих конструкций подземных частей зданий, применение дренажей или других защитных мероприятий) заметного повышения влажности грунтов оснований и повышения уровня подземных вод не происходит, а если оно и происходит, что за расчетный период времени не достигает критических значений, т.е. не отражается на условиях строительства и эксплуатации зданий, сооружений, а также территории в целом. 2.98. При оценки потенциальной подтопляемости следует учитывать , что повышение уровня или влажности грунтов может происходить как на промышленных площадках, застроенных предприятиями с «мокрым» технологическим процессом, так и на площадках с «сухим» технологическим процессом (например, элеваторы, мукомольные заводы, предприятия электронной промышленности и т.д.). При «мокром» технологическом процессе основными источниками подтопления являются искусственные, при «сухом» - главным образом, естественные источники. В связи с этим следует различать группы предприятий по количеству потребляемой ими воды, от которого зависит объем возможных утечек. Классификация промышленных предприятий по удельному расходу (потреблению, включающему водоснабжение и водоотведение) воды приведена в табл. 31. Определение классификационной группы по табл. 31 может быть приближенно проведено и для городской застройки на основе оценки соответствующих удельных расходов воды. Таблица 31
2.99. Потенциальная подтопляемость территории (возможная способность застроенной территории быть подтопленной за расчетный период времени по действием техногенных факторов в результате увеличения влажности грунтов и подъема уровня подземных вод до величины, нарушающей нормальные условия строительства и эксплуатации сооружений) находится в прямой зависимости от ее природных условий. В связи с этим в результате обобщения имеющихся материалов по подтопленным застроенным территориям выделены шесть основных типовых схем природных условий территорий, в основе которых лежат типовые литологические разрезы (геолого-литологические комплексы), в различной степени подтвержденные подтоплению (табл. 32). Таблица 32
2.100. Наиболее подтопляемыми являются территории, сложенные слабопроницаемыми, фильтрационно-анизотропными, просадочными грунтами, а также застроенные сооружениями или предприятиями, потребляющими большое количество воды. Скорость повышения уровня подземных вод, в том числе грунтовых, в первые 10 лет на таких территориях может достигать 0,5-1 м и более в год. Наименее подтопляемыми являются территории с глубоким залеганием грунтовых вод, сложенные хорошо проницаемыми грунтами и застроенные предприятиями с сухим технологическим процессом - здесь скорость подъема подземных вод не превышает 0,1 м в год. 2.101. В зависимости от сочетания схемы природных условий с группой предприятий по количеству потребляемой воды все территории промышленных предприятий по потенциальной подтопляемости разделяют на четыре типа (табл. 33). Наибольшую вероятность значительного повышения уровня подземных вод или образования нового техногенного водоносного горизонта следует ожидать на территориях I и II типов, например, на территории с близким залеганием водоупора, сложенной просадочными грунтами, при отсутствии естественных дрен и с проектируемой застройкой предприятиями химической, металлургической или энергетической промышленности (ТЭЦ), потребляющими большое количество воды. При этом следует учитывать существующее или возможное понижение уровня подземных вод под действием водозаборных скважин или дренажей. По табл. 33 для различных природных и техногенных условий определяются возможные (наиболее вероятные) скорости подъема грунтовых вод. Таблица 33
Примечание. Для предприятий с малыми расходами воды (группа Д) учтена относительная площадь распространения грунтов с нарушенной структурой, обладающих более высокой фильтрационной способностью (относительная площадь планировочной подсыпки), и выделены подгруппы Д1 - территория с относительной площадью подсыпки от 25 до 50 %; Д2 - от 10 до 25 %; Д3 - от 10 до 10 %. 2.102. Оценка потенциальной подтопляемости территории производится на основании использования критерия потенциальной подтопляемости Р (9) где- уровень подземных вод до начала подтопления, определяемый по данным инженерных изысканий, м; отсчет ведется от поверхности земли; - величина возможного (прогнозного) подъема подземных вод, м, в данной точке с координатамии в момент времени t (определяется на основе фильтрационных расчетов в соответствии с «Рекомендациями по прогнозу подтопления промышленных площадок грунтовыми водами» (ВОДГЕО, ПНИИИС, 1976) по данным имеющегося аналога или по табл. 33); - величина дополнительного инфильтрационного питания или в данном случае техногенная нагрузка, м/сут на 1 м2 территории, определяется (ориентировочно) на основе стационарных режимных наблюдений (основной способ) или по аналогии; в большинстве случаев носит случайный характер; - критический подтопляющий уровень подземных вод, м, отсчет ведется от поверхности земли. При и (- период времени, в течении которого наступает) территория является потенциально неподтопляемой. 2.103. За критический подтопляющий уровень подземных вод принимается такое его положение (существующее или возможное) в рассматриваемом пункте территории и в заданный момент времени, при котором возникает: а) подтопление заглубленных помещений, сооружений и коммуникаций и затопление котлованов и траншей при строительстве; б) обводнение грунтов оснований в активной зоне, ведущее к снижению прочностных и деформационных свойств грунтов, осадками, просадками, набуханию грунтов оснований и т.д.; в) интенсификация существующих или возникновение новых инженерно-геологических процессов (оползни, карст, пучение и т.д.); г) коррозия металла и бетона подземных сооружений и конструкций; д) засоление грунтов (в том числе вторичное), вызывающее гибель растений; е) ухудшение санитарных условий, требующее поддержания необходимой влажности в подвальных и заглубленных помещениях и т.д. Таким образом, величинахарактеризует требования объекта к подземным водам с точки зрения создания условий, необходимых для его нормальной эксплуатации. Величинауказывается проектной организацией в техническом задании на изыскания на основании позиций «а», «г»-«е». Позиция «б» устанавливается изыскательской и проектными организациями совместно, а «в» - изыскательской. При заданной величинев некоторых случаях дополнительно следует учитывать и эффективную высоту капиллярного поднятия. 2.104. Степень потенциальной подтопляемости (интенсивности возможного подтопления территории) удобно определять временем достижения уровня подземных вод критических значений при их подъеме, исходя из выражения (9) и принимая в нем Р =1. При этом будем иметь: (10) При известном выражении(решение конкретной фильтрационной задачи) методом последовательных приближений из зависимости (10) определяется время , при котором подъем уровня достигает критических значений. При использовании данных табл. 33, из которых определяется скорость подъема, величина находится из выражения (11) Далее определяется степень потенциальной подтопляемости. Для I класса сооружений первая степень потенциальной подтопляемости (наиболее опасная) - подтопление происходит через 5 и менее лет, вторая степень - через 10, третья - через 15, четвертая - через 20 и пятая - через 25 лет; для II класса сооружений - только первые три степени потенциальной подтопляемости. 2.105. При двухстадийном проектировании оценка выполняется на стадии составления проекта. При проектировании комплекса зданий и сооружений прогнозные оценки потенциальной подтопляемости выполняются в две стадии: первая - качественная, вторая (при специальном обосновании) - количественная. Качественная оценка (п. 2.81) выполняется методом аналогии и основывается на сравнении условий застраиваемой площадки с данными по конкретным подтопленным участкам-эталонам с аналогичными инженерно-геологическими и гидрогеологическими условиями и характером застройки (техногенными условиями). При этом принимается величина рассчитанного максимального уровня подземных вод. При отсутствии надлежащего конкретного эталона или невозможности определения средней скорости подъема уровня подземных вод качественная оценка производится в соответствии с указаниями п. 2.101 (табл. 33) на основе сравнения природных условий застраиваемой площадки с типовыми схемами (табл. 32), а также характеристики проектируемого сооружения по количеству потребляемой воды на 1 га площади (табл. 31). При этом следует учитывать возможные естественные колебания уровня на основе данных Мингео СССР (Мингео союзных республик). Качественная оценка потенциальной подтопляемости при проведении инженерно-геологических изысканий под отдельные здания массового строительства является окончательной и используется проектной организацией для принятия решений о мероприятиях по борьбе с подтоплением. При проведении оценок потенциальной подтопляемости под отдельные здания и сооружения целесообразным является выявление действующих факторов подтопления (локальных и региональных, главным образом, внутренних), а также установление характерного режима подземных вод на данной площадке (пп. 2.87, 2.93) и прилегающих территориях, что во многих случаях может быть выполнено простым обследованием территории с учетом конструктивных и технологических особенностей проектируемых и эксплуатируемых зданий и сооружений, в том числе водонесущих коммуникаций. 2.106(2.21). Для ответственных сооружений при соответствующем обосновании выполняется количественный прогноз изменения уровня подземных вод с учетом техногенных факторов на основе специальных комплексных исследований, включающих как минимум годовой цикл стационарных наблюдений за режимом подземных вод. В случае необходимости для выполнения указанных исследований, помимо изыскательской организации, должны привлекаться в качестве исполнителей специализированные проектные или научно-исследовательские институты. 2.107. Для выполнения количественной прогнозной оценки подтопляемости должна быть заблаговременно создана стационарная гидрогеологическая сеть (сеть наблюдательных скважин, пунктов наблюдений за динамикой влажности, балансовых площадок) и проведен цикл наблюдений. Длительный цикл режимных наблюдений особенно важен для застроенной территории, продолжительность предпрогнозного цикла гидрогеологических наблюдений которой определяется необходимостью выявления закономерностей формирования водного режима и характеристикой режимообразующих факторов; для территории, на которой уже начался подъем уровня (напора) подземных вод - необходимостью выявления и характеристикой факторов подтопления (в том числе интенсивности дополнительной инфильтрации). Точность выполненной количественной оценки в значительной мере определяется возможностью установления мест утечек, их интенсивностью и сроками существования, а также возможностью учета их изменений за прогнозируемый период времени. При отсутствии режимных наблюдений указанной продолжительности допускается количественную оценку подтопления заменить качественной и использовать ее для проектирования защитных мероприятий. 2.108. Количественная оценка возможного повышения уровня поземных водвыполняется на основе аналитических расчетов, а в сложных гидрогеологических и техногенных условиях - с применением моделирования на ЭВМ и аналоговых устройствах. Оценки возможного повышения уровня подземных водна различные моменты времени на основе аналитических расчетов выполняются в соответствии с «Рекомендациями по прогнозу подтопления промышленных площадок грунтовыми водами» (ВОДГЕО, ПНИИИС. М., 1976), а на основе математического моделирования - в соответствии с «Рекомендациями по методики оценки и прогноза гидрогеологических условий при подтоплении городских территорий» (М.: Стройиздат, 1983). Затем определяется критерий Р и степень потенциальной подтопляемости. Для неподтопляемых территорий уровень подземных вод принимается постоянным и учитываются лишь его сезонные и многолетние колебания. 2.109. Основой для производства количественной оценки изменения гидрогеологических условий является изучение гидродинамической обстановки застраиваемой и эксплуатируемой территории. Под гидродинамической обстановкой (гидродинамическими условиями) территории понимается возникающая в ее пределах (рассматриваемая область фильтрации) под действием строительства и эксплуатации различных сооружений новая структура водного баланса, сочетание различных типов режимов подземных и особенно грунтовых вод и в итоге - совокупность изменяющихся во времени векторных полей уровней подземных вод, градиентов напора, фильтрационных сил и скоростей фильтрации при переменных во времени и пространстве краевых условиях. Оценка гидродинамических условий застраиваемых территории проводится в следующей последовательности. 1. Сбор материалов изысканий прошлых лет, их систематизация и выполнение предварительной типизации. Проведение при необходимости дополнительных полевых работ, окончательная типизация гидрогеологических (природных и техногенных) условий и проведение соответствующего районирования территории. Рекомендуемая схема районирования населенного пункта по условиям застройки приведена в табл. 34. Районирование проводится в масштабах 1:25000, 1:10000, 1:5000 (в зависимости от размеров), отдельные площадки не картируются или рассматриваются в виде врезок более крупного масштаба (1:1000 и 1:500). Кроме того, могут выделяться участки с различной плотностью водонесущих коммуникаций (водопровод, хозяйственно-фекальная канализация, теплосети, дождевая канализация и др.) и различным удельным (на 1 га) расходом воды, проходящим по соответствующим участкам коммуникаций, из которых возможны утечки с различной интенсивностью; при картировании выделяются и отдельные крупные коллекторы, а также системы дренажей, водозаборов и т.д. Принципиальная схема районирования территории по природным условиям, которая выполняется на топоснове, приведена в табл. 35. При проведении данного районирования предполагается наличие ряда карт соответствующего масштаба: геоморфологической, инженерно-геологической, геолого-литологических комплексов, фильтрационных свойств грунтов, уровней подземных вод, водоупоров и слабопроницаемых прослоек, а также зон с различными значениям. Таблица 34
Таблица 35
* Часть территории города, расположенная между рекой и притоками 1, 2, 3 и т.д. порядка. ** Характеризуется также прочностными и деформационными свойствами грунтов оснований. Сочетание таксонов (табл. 34, 35) позволяет на карте города выделить гидрогеологические элементы - участки территорий, для которых в дальнейшем принимаются расчетные схемы, а также служат основанием для размещения наблюдательных скважин. На этом этапе решаются следующие основные задачи: типизация гидродинамических условий (гидравлики потоков, их структуры, условий связи поверхностных и подземных вод, условия их залегания, питания и разгрузки, виды границ и типы граничных условий, типизация полей гидродинамических потоков, а также фильтрационного строения пластов); изучение и типизация режимов подземных вод (в первую очередь грунтовых и вод зоны неполного насыщения, в том числе зоны аэрации); выявление и типизация существующих и потенциальных факторов и источников изменений гидродинамических условий; предварительный выбор расчетных схем. 2. Построение геофильтрационных модели. На этом этапе решаются следующие основные задачи: схематизация гидродинамической обстановки (определение размеров и конфигурация отдельных областей фильтрации, типы граничных условий, установление характера изменчивости фильтрационных параметров в выделенных границах областей фильтрации, проведение соответствующего районирования); схематизация техногенных условий (техногенной нагрузки) в виде различных по характеру составляющих водного баланса, условий застройки и проведение соответствующего районирования; выделение гидродинамических (гидрогеологических) элементов, сочетающих гидродинамические условия и техногенную нагрузку; выбор расчетной схемы для каждого гидродинамического (гидрогеологического) элемента и исходного уравнения (в зависимости от целесообразности применения в каждом конкретном случае гидродинамической или гидравлической теории движения подземных вод и наличии исходных данных), граничных условий, особенно в области питания. 3. Выполнение прогнозной оценки гидродинамической обстановки на данной территории проводится в зависимости от поставленной цели на основе решений, полученных аналитическим методом или с применением АВМ и ЭВМ; при этом необходимо оценивать не только возможность подъема уровней (напора), но их снижение, т.е. дренированность (естественную и искусственную). 4. Выполнение прогнозной оценки, возможности возникновения или интенсификации геологических процессов - неблагоприятных последствий изменения гидродинамической обстановки. 2.110. При проектировании оснований зданий и сооружений расчетный уровень () подземных вод (определяется проектной организацией) необходимо принимать на 0,5 м выше прогнозного на потенциально подтопляемых территориях для микрорайонов новой застройки, реконструируемых городских территорий, отдельных зданий и сооружений массового строительства и на 0б75-1 м выше - для ответственных промышленных сооружений, уникальных гражданских зданий и для специальных зданий и сооружений, имеющих технические подполья глубиной более 3 м. Примеры оценки потенциальной подтопляемости застраиваемой территории (участка). Пример 1. Проектируется строительство предприятия химической промышленности не площадке сложенной просадочными суглинками мощностью 12 м и подстилаемой юрскими глинами,м. Тип грунтовых условий по просадочности - первый. Грунтовые воды, по данным изысканий, находятся на глубинем. Площадка расположена в зоне переменного увлажнения. Природные условия территории по табл. 32 относятся к схеме № 1. Согласно заданию на проектирование количество потребляемой предприятием воды составляет 10000 м3/сут на 1 га площади, которую будет занимать предприятие. В соответствии с табл. 31 по количеству потребляемой воды предприятие относится к группе Б. По табл. 33 находим, что предприятие группы Б по природным условиям, соответствующим схеме 1 (по табл. 32), относятся к типу I территории по потенциальной подтопляемости, для которого вероятность подтопления значительная. Скорость подъемам/год за 10 лет им. Отсюда определяем по зависимости (9) , т.е. территории потенциально подтопляема, так как . По формуле (11) определяем лет. Таким образом, территория предприятия относится ко второй степени по потенциальной подтопляемости. Пример 2. Проектируется строительство элеватора на площадке м. По данным изысканий, на стадии выбора площадки, природные условия соответствуют схеме № 6 (табл. 32). По количеству потребляемой воды (менее 50 м3/сут на 1 га) элеватор относится к группе Д (табл. 31). По табл. 33 определяем, что сочетание схемы природных условий с предприятием группы Д соответствует IV типу территории по ее потенциальной подтопляемости, т.е. возможность подтопления ее минимальна. Скорость подъема грунтовых вод м/год, т.е. за 10 лет м. Определяем по зависимости (9) , т.е. территория не является потенциально подтопляемой, так как . По формуле (11) определим лет. Таким образом, территория элеватора по степени потенциальной подтопляемости ниже пятой ( лет), т.е. данную территорию следует считать условно потенциально подтопляемой. 2.111(2.22). Если при прогнозируемом уровне подземных вод (пп. 2.84 (2.18)-2.106(2.21) возможно недопустимое ухудшение физико-механических свойств грунтов основания, развитие неблагоприятных физико-геологических процессов, нарушение условий нормальной эксплуатации заглубленных помещений и т.п., в проекте должны предусматриваться соответствующие защитные мероприятия, в частности: гидроизоляция подземных конструкций; мероприятия, ограничивающие подъем уровня подземных вод, исключающие утечки из водонесущих коммуникаций и т.п. (дренаж, противофильтрационные завесы, устройство специальных каналов для коммуникаций и т.д.); мероприятия, препятствующие механической или химической суффозии грунтов (дренаж, шпунт, закрепление грунтов); устройство стационарной сети наблюдательных скважин для контроля развития процесса подтопления, своевременного устранения утечек из водонесущих коммуникаций и т.д. Выбор одного или комплекса указанных мероприятий должен проводиться на основе технико-экономического анализа с учетом прогнозируемого уровня подземных вод, конструктивных и технологических особенностей, ответственности и расчетного срока эксплуатации проектируемого сооружения, надежности и стоимости водозащитных мероприятий и т.п. 2.112. При подъеме уровня подземных вод могут происходить дополнительные осадки грунтов оснований. Подтопление застроенных территорий подземными водами ведет к водонасыщению грунтов оснований, ухудшению их деформационных характеристик и изменению напряженного состояния сжимаемой толщи основания. Водонасыщение грунтов при подъеме подземных вод может привести к дополнительным деформациям оснований, в том числе вследствие дополнительных осадок. Это происходит в случаях, когда здания или сооружения были запроектированы без учета полного водонасыщения грунтов оснований, что независимо от подъема грунтовых вод требует существующие нормативные документы. Подъем подземных вод вызывает изменение напряженного состояния грунтов оснований вследствие гидростатического и гидродинамического взвешивания. При инфильтрации воды из постоянно действующего источника утечек в грунтах оснований возникают дополнительные вертикальные нормальные напряжения, величины которых связаны с динамикой продвижения фронта насыщения. Для зоны, расположенной ниже границы фронта, эти напряжения являются эффективными и вызывают дополнительные осадки. 2.113. Осадка грунтов в связи с подъемом уровня подземных вод определяется методом послойного суммирования. При этом принимается, что на каждый расчетный момент времени осадка достигает конечной величины. Поднимающийся уровень подземных вод в каждый момент времени разделяет сжимаемую зону на два слоя (водонасыщенный и с естественной влажностью) с различными деформационными характеристиками, поэтому даже для однородного основания расчет деформаций ведется как для двухслойного. При этом принимается, что сжимаемая толща грунта равна глубине расположения водоупора или менее ее величины. Расчет деформации грунтов в процессе подъема уровня подземных вод ведется с учетом относительно малых скоростей динамики их уровня (£ 1-1,5 м в год) на основе использования метода смены стационарных положений. В этом случае в каждый выбранный момент времени положение уровня подземных вод условно принимается установившимся и для него определяется конечная (стабилизированная) осадка. В качестве основной расчетной схемы принимается случай равномерно распределенной нагрузки без возможности бокового расширения. Последовательность расчета дополнительной осадки при подъеме уровня подземных вод следующая. Для рассматриваемого сооружения строят эпюру сжимающих напряженийпо вертикали при первоначальном положении уровня подземных вод , т.е. до его подъема, и определяют размер сжимаемой зоны . Затем разбивают на элементарные слои с учетом литологического строения грунтов основания, размера самой и характера эпюры распределения напряжений от нагрузки существующего здания или сооружения, например,м. Далее для конкретных гидрогеологических условий участка расположения сооружения, т.е. в заданной точке с координатами, на основе решения соответствующей фильтрационной задачи подъема уровня подземных воднаходят функцию. Задаваясь последовательно различными величинами подъема подземных вод(лучше кратными элементарным слоям от нижней границы ), определяют время подъема .Для каждого значениянаходят значениес учетом взвешивающего действия поднявшихся подземных вод, причем. При этом принимают, что поднимающийся уровень грунтовых вод как бы останавливается и вновь полученнаязаново разбивается на элементарные слои, но таким образом, чтобы граница одного из слоев совпала с положением уровня подземных вод. Затем для каждого расчетного положения уровня грунтовых вод суммируют осадки слоев, расположенных ниже уровня подземных вод . На основе полученных расчетов строят график , т.к. . При подъеме уровня подземных вод под зданием и сооружением действуют силы, с одной стороны, вызывающие дополнительные сжимающие напряжения в грунте основания, с другой - снижающие их действие. Первая группа сил (на единицу площади) вызывает осадки грунтов. Это давление от веса здания и сооружения, от собственного веса грунта и от дополнительных сил. Принимается, что к началу подъема уровня подземных вод осадки грунта с естественной влажностью под действием указанных сил уже произошли. Дополнительные силы - это силы, возникающие вследствие инфильтрации воды от источника (например, утечка их водонесущих коммуникаций или фильтрационные потери из различных водоемов), и силы, действие которых связано с образованием техногенных верховодок на плохопроницаемых прослойках. Они вызывают сжимающие напряжения в грунтах, залегающих ниже подошвы указанных прослоек. Таблица 36
* na - активная пористость грунта. Давление от действия сил веса воды при инфильтрации определяется по зависимости (12) где- недостаток насыщения (см. табл. 36); - удельный вес воды, кН/м3; - положение фронта замачивания, продвигающегося вниз от действующего источника, м; определяется методом последовательных приближений по формуле (13) здесь- коэффициент фильтрации, м/сут; - капиллярный вакуум, м; - напор в источнике, м. При достижении фронта замачивания капиллярной каймы подземных вод. Давление от действия веса воды образовавшихся техногенных верховодок определяется по зависимости (14) где- положение уровня воды на верховодке на момент времени, t, м. Значениеопределяется на основе соответствующих фильтрационных расчетов или может быть приближенно заменено средней величиной, т.е.. Значениеобычно не превышает 0,05 МПа. Распределение нормальных напряжений ив группе оснований от дополнительных нагрузок веса воды иопределяются в зависимости от формы источника и верховодки в плане (прямоугольник, круг, полоса и т.д.) по тем же зависимостям, что и от давления фундамента. Вторая группа сил снижает воздействие эффективных напряжений от первой группы. Это напряжение от гидростатическогои гидродинамического взвешивания (действием последнего пренебрегаем), которое () определяется по следующей зависимости (15) где- удельный вес частиц грунта; - влажность грунта основания до его замачивания. Значенияпри существующих скоростях подъема уровня грунтовых вод, как правило, невелики и ими часто можно пренебречь. Расчет деформаций производится для двух основных случаев: при существующих нагрузкахитолько за счет снижения модуля деформации грунтов при их водонасыщении; при возникающих дополнительных нагрузках (от действия техногенной верховодки и инфильтрующихся вод). Необходимо иметь в виду, что в процессе строительства или непосредственно после его окончания и дальнейшей эксплуатации сооружения дополнительные напряжения ии соответственные им осадки могут возникнуть вне всякой связи с поднимающимися подземными водами. 2.114. Проектирование предупредительных, постоянно действующих водозащитных мероприятий (дренажи, экраны, завесы, гидроизоляция и т.д.), а также стационарной сети наблюдательных скважин и пунктов наблюдений за динамикой влажности, выполняемых на основе проведенных оценок потенциальной подтопляемости, производится в соответствии с «Рекомендациями по проектированию и расчетам защитных сооружений и устройств от подтопления промышленных площадок грунтовыми водами» (ВНИИ ВОДГЕО, ПНИИИС, 1977 г.), с учетом пп. 2.82, 2.83, 2.109. 2.115. Учитывая, что частные мероприятия, направленные на борьбу с подтоплением отдельных зданий и сооружений или только отдельных участков, малоэффективны, все защитные и предупредительные мероприятия необходимо объединять в комплексную систему инженерной защиты территории города (предприятия), которая должна включать: общее водопонижение, организацию поверхностного стока, локальную защиту отдельных зданий и сооружений, создание надежной системы водоотведения, методы борьбы с утечками и т.д. При этом следует учитывать необходимость предупреждения не только подтопления, но и неблагоприятных его последствий. 2.116(2.23). Если подземные воды или промышленные стоки агрессивны по отношению к материалам заглубленных конструкций или могут повысить коррозионную активность грунтов, должны предусматриваться антикоррозионные мероприятия в соответствии с требованиями СНиП по проектированию защиты строительных конструкций от коррозии. 2.117(2.24). При проектировании оснований, фундаментов и других подземных конструкций ниже пьезометрического уровня напорных подземных вод необходимо учитывать давление подземных вод в котлованы, вспучивание дна котлована и всплытие сооружения. 2.118. Возможность прорыва напорными водами вышележащего слоя грунта, если в основании проектируемого сооружения залегают водоупорные слои глины, суглинки или илы, подстилаемые слоем грунта с напорными водами, проверяется по условию (16) где - удельный вес воды; - высота напора воды, отсчитываемая от подошвы проверяемого водоупорного слоя до максимального уровня подземных вод; - расчетное значение удельного веса грунта проверяемого слоя; - расстояние от дна котлована или верха пола подвала до подошвы проверяемого слоя грунта. Если условие (16) не удовлетворяется, необходимо предусматривать в проекте искусственное понижение напора водоносного слоя (откачка или устройство самоизолирующихся скважин). Искусственное снижение напора подземных вод должно быть предусмотрено на срок, пока фундамент не приобретает достаточную прочность, обеспечивающую восприятие нагрузки от напора подземных вод, но не ранее окончания работ по обратной засыпке грунта в пазухи котлована. 2.119. При заглублении фундаментов ниже пьезометрического уровня подземных вод следует учитывать, что возможны два случая: заглубление в грунт, подстилаемый водоносным слоем с напорными водами, когда возможен прорыв грунтов основания, подъем полов и т.п.; в этом случае следует предусматривать мероприятия, снижающие напор (например, откачку воды из скважины), или увеличивать пригрузку на залегающий в основании грунт; заглубление в грунт водоносного слоя, когда возможны размывы, рыхление грунтов, коррозия и другие повреждения фундаментов; в этом случае кроме снижения напора может предусматриваться также закрепление грунтов. При ожидаемом понижении уровня подземных вод, например при работе дренажа, следует учитывать возникновение дополнительной осадки фундамента, которая происходит вследствие того, что из-за снятия взвешивающего действия воды в зоне между прежним и новым положением уровня подземных вод природное давление на все лежащие ниже слои грунта возрастает, а также вследствие возможной механической суффозии грунта. 2.120. При проектировании оснований и выборе способов производства работ следует учитывать, что возможно появление больших осадков при применении открытого водоотлива, вызывающего вынос частиц грунта из-под фундаментов, особенно, если верхняя часть основания сложена песками. Следует учитывать, что если под верхними слоями грунта лежит песчаный грунт, то понижение уровня подземных вод в котловане открытым водоотливом или методами глубинного водопонижения может распространяться на большие расстояния, измеряемые десятками метров. Вследствие этого возможно появление осадок соседних, уже существующих зданий и сооружений. Для уменьшения вредных последствий открытого водоотлива или глубинного водопонижения в проектах оснований и производства работ должны предусматриваться соответствующие мероприятия. Глубина заложения фундаментов2.121(2.25). Глубина заложения фундаментов должна приниматься с учетом: назначения и конструктивных особенностей проектируемого сооружения, нагрузок и воздействий на его фундаменты; глубины заложения фундаментов примыкающих сооружений, а также глубины прокладки инженерных коммуникаций; существующего и проектируемого рельефа застраиваемой территории; инженерно-геологических условий площадки строительства (физико-механических свойств грунтов, характера напластований, наличия слоев, склонных к скольжению, карманов выветривания, карстовых полостей и пр.); гидрогеологических условий площадки и возможных их изменений в процессе строительства и эксплуатации сооружения пп. 2.79-2.117 (пп. 2.177-2.24); возможного размыва грунта у опор сооружений, возводимых в руслах рек (опор мостов, переходов трубопроводов и т.п.); глубины сезонного промерзания грунтов. Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов. 2.122(2.26). Нормативная глубина сезонного промерзания грунта принимается равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов. 2.123. При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что она должна определяться не по глубине проникания в грунт температуры 0°С, а по температуре, характеризующей согласно ГОСТ 25100-82 переход пластичномерзлого грунта в твердомерзлый грунт. 2.124(2.27). Нормативную глубину сезонного промерзания грунта , м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле (17(2)) где- безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемый по СНиП по строительной климатологии и геофизике, а при отсутствии в них данных для конкретного пункта или района строительства - по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства; - величина, принимаемая равной, м, для: суглинков и глин - 0,23, супесей, песков мелких и пылеватых - 0,28, песков гравелистых, крупных и средней крупности - 0,3; крупнообломочных - 0,34. Значение для грунтов неоднородного сложения определяется как средневзвешенное в пределах глубины промерзания. 2.125. Значение в формуле (17(2)) для площадок, сложенных неоднородными по глубине грунтами (при наличии нескольких слоев с различными значениями ), определяется как средневзвешенное по глубине слоя сезонного промерзания. В первом приближении рекомендуется принимать значение нормативной глубины промерзания , полученное по формуле (17(2)), исходя из предположения, что весь сезоннопромерзающий слой сложен грунтом одного вида, имеющим коэффициент . Значение , принимаемое как среднее из величин , используется для уточнения нормативной глубины промерзания и средневзвешенного значения с учетом фактической толщины каждого слоя грунта. Пример определения средневзвешенного значения . Необходимо найти нормативную глубину промерзания на площадке, сложенной следующими грунтами. С поверхности залегает слой супеси толщиной м (м), далее следует слой суглинка толщиной м ( м), подстилаемый крупнообломочным грунтом (м). Сумма абсолютных значений среднемесячных отрицательных температур в данном районе равна 64°С (). Предположим, что слой сезонного промерзания сложен одним грунтом с м. Тогда нормативная глубина промерзания по формуле (17(2)) равна:м. В этом случае толщина нижнего слоя, которую следует учесть при определении средневзвешенного значения , равна: м. При этом м. С учетом м нормативная глубина промерзания составит: м, т.е. будет уточнена всего на 0,02 м, поэтому дальнейший расчет методом приближения можно не выполнять. 2.126. При определении нормативной глубины сезонного промерзания грунта по формуле (17(2)) сумму абсолютных значений среднемесячных отрицательных температур наружного воздуха следует принимать по СНиП 2.01.01-82. 2.127. В условиях сезоннопромерзающих грунтов, представленных суглинками и глинами, величину допускается определять по схематической карте (рис. 4), на которой даны изолинии нормативных глубин промерзания этих грунтов при м. При определении нормативной глубины промерзания грунтов других разновидностей найденную по карте величину следует умножать на отношение , где соответствует грунтам данной строительной площадки. В случае расхождения значений , определяемых по карте и по формуле (17(2)), в расчет следует принимать значение, найденное по формуле.
Рис. 4. Схематическая карта нормативных глубин промерзания суглинков и глин (изолинии нормативных глубин промерзания, обозначенные пунктиром, даны для малоисследованных районов) 2.128. Предел применимости формулы (17(2)), равный 2,5 м, принят преимущественно для районов Восточной и Западной Сибири, поскольку для них недостаточно данных наблюдений за фактической глубиной промерзания грунтов на опытных площадках. Кроме того, формулу (17(2)) и карту (см. рис. 4) не рекомендуется применять для горных районов, где резко изменяются рельеф местности, инженерно-геологические и климатические условия. Фактическая глубина промерзания для этих районов обычно больше, чем определяемая по карте или по формуле (17(2)). Нормативная глубина промерзания грунта в горных районах, как и в районах, где м, должна определяться теплотехническим расчетом в соответствии с требованиями СНиП по проектированию оснований и фундаментов на вечномерзлых грунтах. 2.129(2.28). Расчетная глубина сезонного промерзания грунта , м, определяется по формуле (18(3)) где - нормативная глубина промерзания, определяемая по пп. 2.122 (2.26) и п. 2.124(2.27); - коэффициент, учитывающий влияние теплового режима сооружения, принимаемый: для наружных фундаментов отапливаемых сооружений - по табл. 37(1); для наружных и внутренних фундаментов неотапливаемых сооружений - =1,1, кроме районов с отрицательной среднегодовой температурой. Примечание. В районах с отрицательной среднегодовой температурой расчетная глубина промерзания грунта для неотапливаемых сооружений должна определяться теплотехническим расчетом в соответствии с требованиями СНиП по проектированию оснований и фундаментов на вечномерзлых грунтах. Расчетная глубина промерзания должна определяться теплотехническим расчетом и в случае применения постоянной теплозащиты основания, а также если тепловой режим проектируемого сооружения может существенно влиять на температуру грунтов (холодильники, котельные и т.п.). Таблица 37(1)
Примечания: 1. Приведенные в таблице 37(1) значения коэффициента относятся к фундаментам, у которых расстояние от внешней грани стены до края фундамента м; если м, значения коэффициента повышаются на 0,1, но не более чем до значения =1; при промежуточном размере значения коэффициента определяются по интерполяции. 2. К помещениям, примыкающим к наружным фундаментам, относятся подвалы и технические подполья, а при их отсутствии - помещения первого этажа. 3. При промежуточных значениях температуры воздуха коэффициент принимается с округлением до ближайшего меньшего значения, указанного в табл. 37(1). 2.130. Расчетная глубина промерзания грунта определяется по формуле (18(3)) только для зданий и сооружений массового жилищно-гражданского и промышленного строительства. Формулой нельзя пользоваться для определения расчетной глубины промерзания грунтов основания открытых распределительных устройств электроподстанций, отдельных опор линий электропередачи и контактных сетей, а также зданий и сооружений, оказывающих большое тепловое влияние на температурный режим грунтов в основании фундаментов (горячих цехов, котельных, теплиц, холодильников и т.п.). В случае применения теплозащиты основания или сильного вливания на температуру грунтов технологического режима проектируемого сооружения расчетная глубина промерзания должна определяться теплотехническим расчетом. 2.131. При выборе по табл. (37(1)) коэффициента , зависящего от температуры воздуха в помещении, следует учитывать, что температура в подвале и технических подпольях может быть ниже температуры помещений первого этажа и быть различной в отдельных частях подвала. Значения температуры в помещениях принимаются согласно требованиям СНиП или других нормативных документов по проектированию соответствующих зданий и сооружений. Таблицей 37(1) допускается пользоваться при выборе значений и для зданий с нерегулярным отоплением, например, промышленных, с односменной работой. В этом случае за расчетную температуру воздуха для определения коэффициента принимается ее среднесуточное значение , определяемое по формуле (19) гдеи- среднее значение расчетной температуры воздуха в здании в отапливаемые и неотапливаемые периоды суток; и- число часов в сутки, соответствующее температурам воздуха и. 2.132(2.29). Глубина заложения фундаментов отапливаемых сооружений по условиям недопущения морозного пучения грунтов основания должна назначаться: а) для наружных фундаментов (от уровня планировки) по табл. 38(2); б) для внутренних фундаментов - независимо от расчетной глубины промерзания грунтов. Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если: фундаменты опираются на пески мелкие, и специальными исследованиями на данной площадке установлено, что они не имеют пучинистых свойств, а также в случаях, когда специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную пригодность сооружения; предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов. Таблица 38(2)
Примечания: 1. В случаях когда глубина заложения фундаментов не зависит от расчетной глубины промерзания , соответствующие грунты, указанные в настоящей таблице, должны залегать до глубины не менее нормативной глубины промерзания . 2. Положение уровня подземных вод должно приниматься с учетом указаний пп. 2.79(2.17)-2.106(2.21). 2.133. Основания, подвергающиеся сезонному промерзанию-протаиванию, должны проектироваться с учетом морозного пучения грунтов, заключающегося в том, что влажные тонкодисперсные грунты при промерзании способны деформироваться - увеличиваться в объеме вследствие перехода воды в лед и образования ледяных линз, прослойков и т.п. При последующем оттаивании в этих грунтах происходит обратный процесс, сопровождающийся их разуплотнением, осадкой и снижением несущей способности. Морозное пучение выражается, как правило, в неравномерном поднятии промерзающегося грунта, причем напряжения и деформации, возникающие в процессе пучения, оказывают существенные воздействия на фундаменты и наземные конструкции сооружений. 2.134. При назначении глубины заложения фундаментов исходя из условий возможного воздействия морозного пучения грунтов на эксплуатационную надежность сооружений, следует учитывать большое влияние на интенсивность этого процесса таких факторов, как зерновой состав и плотность грунта, его влажность и глубина залегания подземных вод, температурный режим в период промерзания, а также нагрузка, передаваемая на фундамент. В зависимости от указанных факторов все грунты подразделяются на пучинистые и непучинистые. При влажности грунтов выше расчетного значения к пучинистым относятся все глинистые грунты, пески мелкие и пылеватые, а также крупнообломочные грунты с пылевато-глинистым заполнителем. 2.135. Пучинистые грунты характеризуются: величиной (деформацией) морозного пучения , представляющей высоту поднятия поверхности слоя промерзающего грунта; относительным пучением, определяемым по формуле (20) где - слой промерзающего грунта, подверженного морозному пучению. Таблица 39
Примечания: 1. Значение рассчитывается по формуле (21), в которой плотность сухого грунта принята равной 1,5 т/м3; при иной плотности грунта расчетное значение умножается на отношение , где - плотность сухого исследуемого грунта, т/м3. 2. В грунтах, перечисленных в поз. 2, 4 и 5 содержание пылеватых частиц размером 0,05-0,005 мм составляет более 50 % по массе. 2.136. По степени морозоопасности все пучинистые грунты подразделяются па пять групп, приведенных в табл. 39. Принадлежность глинистого грунта к одной из групп оценивается параметром , определяемым по формуле (21) где- влажности в пределах слоя промерзающего грунта, соответствующие природной, на границах раскатывания и текучести, доли единицы; - расчетная критическая влажность, ниже значения которой прекращается перераспределение влаги в промерзающем грунте, доли единицы, определяется по графику рис. 5; - безразмерный коэффициент, численно равный при открытой поверхности промерзающего грунта абсолютному значению среднезимней температуры воздуха; определяется так же, как и коэффициент [см. п. 2.124(2.27)].

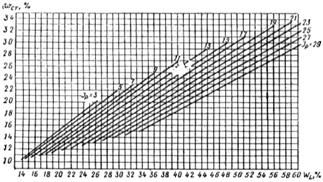

Рис. 5. Значение критической влажностив зависимости от числа пластичности и границы текучестигрунта Пример. Определять степень морозоопасности суглинка в г. Загорске Московской обл., имеющего следующие водно-физические характеристикит/м3 и коэффициент. По графику рис. 5 определим критическую влажность. При и ; по формуле (21) рассчитаем . С учетом т/м3, . Согласно данным табл. 39 исследуемый суглинок является среднепучинистым грунтом. 2.137. Сильнопучинистыми считаются пылевато-глинистые грунты (суглинки, супеси, глины) со степенью влажности , или уровень подземных вод которых расположен у границы сезонного промерзания грунта. Крупнообломочные грунты с песчаным заполнителем, а также пески гравелистые, крупные и средние, не содержащие пылевато-глинистых фракций, относятся к непучинистым грунтам при любом положении уровня подземных вод; при водонасыщении в условиях замкнутого объема эти грунты относятся к группе слабопучинистых. Пучинистые свойства крупнообломочных грунтов и песков, содержащих пылевато-глинистые фракции, а также супесей при определяются через показатель дисперсности. Эти грунты относятся к непучинистым при, к пучинистым - при. Для слабопучинистых грунтов показательизменяется от 1 до 5 (). Значение определяется по формуле (22) где- коэффициент, равный 1,85´10-4 см2; - коэффициент пористости; - средний диаметр частиц грунта, см, определяемый по формуле (23) где- процентное содержание отдельных фракций грунта, доли единицы; - средний диаметр частиц отдельных фракций, см. Диаметры отдельных фракций определяются по их минимальным размерам, умноженным на коэффициент 1,4. За расчетный диаметр последней тонкой фракции принимается ее максимальный размер, деленный на коэффициент 1,4. Пример. Определить степень морозостойкости природного кварцевого песка г. Надыма, коэффициент пористости , гранулометрический состав приведен в табл. 40. Таблица 40
В соответствии с рекомендациями п. 2.137 определим средний размер частиц отдельных фракций мм; мм; мм. По формуле (23) рассчитываем средний диаметр песка см. Показатель дисперсности согласно формуле (22) составит при ; при . По расчету надымский песок относится к слабопучинистым грунтам (), что подтверждают опытные данные (). 2.138. Назначение в соответствии с п. 2.132(2.29) глубины заложения наружных фундаментов менее расчетной глубины промерзания с применением при этом мероприятий по обеспечению эксплуатационной надежности сооружения допускается в тех случаях, когда экспериментальными исследованиями и расчетами установлено, что деформации основания, вызванные пучением грунта при промерзании и осадкой его при оттаивании под подошвой фундамента, не превосходят предельных знакопеременных деформаций, значения которых зависят от конструктивных особенностей сооружения. Эффективность действия противопучинных мероприятий должна обеспечиваться как в период строительства, так и в течение всего срока эксплуатации проектируемого объекта. 2.139. При глубине заложения фундаментов в пределах сезоннопромерзающего слоя пучинистого грунта на фундамент действуют силы морозного пучения, нормальные к его подошве. В результате действия этих сил сооружение способно подвергаться вертикальным, как правило, неравномерным перемещением. В условиях восприятия сооружениями малых деформаций заложение фундаментов в чрезмерно- и сильнопучинистых грунтах не обеспечивает сохранности сооружений с небольшими нагрузками и экономически не оправдано ввиду незначительного сокращения глубины заложения фундаментов. Проектирование фундаментов по деформациям грунтов основания от морозного пучения с соблюдением требований п. 2.138 целесообразно в слабо- и среднепучинистых грунтах, а в сильнопучинистых грунтах допускается лишь для одно-двухэтажных деревянных зданий, а также сооружений, фундаменты которых приспособлены к восприятию больших неравномерных деформаций (например, жесткие рамные железобетонные фундаменты, фундаменты-плиты и т.п.). Проектирование фундаментов по деформациям морозного пучения грунтов основания не исключает их проверки по устойчивости на действие касательных сил морозного пучения вдоль боковой поверхности фундамента (п. 2.148). 2.140(2.30). Глубину заложения наружных и внутренних фундаментов отапливаемых сооружений с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) следует принимать по табл. 38(2), считая от пола подвала или технического подполья. 2.141. При наличии в холодном подвале (техническом подполье) отапливаемого сооружения отрицательной среднезимней температуры глубина заложения внутренних фундаментов принимается по табл. 38(2) в зависимости от расчетной глубины промерзания грунта, определяемой по формуле (18(3)) при коэффициенте. При этом нормативная глубина промерзания, считая от пола подвала, определяется расчетом по п. 2.124 (2.27) с учетом среднезимней температуры воздуха в подвале. Глубина заложения наружных фундаментов отапливаемых сооружений с холодным подвалом (техническим подпольем) принимается наибольшей из сопоставления значений глубины заложения внутренних фундаментов и расчетной глубины промерзания с коэффициентом, считая от уровня планировки. 2.142(2.31). Глубина заложения наружных и внутренних фундаментов неотапливаемых сооружений должна назначаться по табл. 38(2), при этом глубина исчисляется: при отсутствии подвала или технического подполья - от уровня планировки, а при наличии - от пола подвала или технического подполья. 2.143(2.32). В проекте оснований и фундаментов должны предусматриваться мероприятия, не допускающие увлажнения грунтов основания, а также промораживания их в период строительства. 2.144. При проектировании сооружений уровень подземных вод должен приниматься с учетом его прогнозирования на период эксплуатации сооружения по указаниям пп. 2.79(2.17)-2.117(2.24) и влияния на него водопонижающих мероприятий, если они предусмотрены проектом. 2.145. Для предохранения пучинистых грунтов в период строительства от избыточного увлажнения в проекте следует предусматривать до возведения фундаментов необходимые мелиоративные мероприятия: ограждение котлованов нагорными канавами, планировку территории со стоком воды по канавам или лоткам. При высоком уровне подземных вод рекомендуется применять водопонижение, дренажные устройства и пр. 2.146. Способы предохранения пучинистых грунтов от промерзания в период строительства зависят от конструктивных особенностей сооружения, степени его завершения строительством и наличия на месте материалов и средств теплозащиты. Рекомендуются для теплозащиты опилки, шлаки и другие промышленные отходы, пригодные для теплоизоляции, а при временной консервации строек в зимний период - отложения снега. В зданиях, не сданных в эксплуатацию, для предохранения от промерзания пучинистого грунта рекомендуется предусмотреть временное отопление помещений, примыкающих к фундаментам. Выбор мероприятий во всех случаях должен быть технико-экономически обоснован. 2.147. Виды грунта для засыпки пазух котлованов, методы и степень уплотнения засыпки и сроки ее выполнения должны назначаться с таким условием, чтобы в процессе строительства и эксплуатации сооружения касательные силы морозного пучения, действующие на фундамент, не превышали сумму сил, удерживающих фундамент от выпучивания. 2.148. При строительстве на пучинистых грунтах расчет фундаментов и оснований по устойчивости и прочности на воздействие касательных сил морозного пучения, действующих вдоль боковой поверхности фундамента, следует производить если грунты сезоннопромерзающего слоя имеют свойства, указанные в табл. 41. Таблица 41
Примечания: 1. Для промежуточных глубин промерзания значение принимается по интерполяции. 2. Значение для грунтов, используемых при обратной засыпке котлованов, принимается по 1-й строке таблицы. 3. В зависимости от вида поверхности фундамента приведенные в таблице значения умножаются на коэффициент: при гладкой бетонной не обработанной - 1; при шероховатой бетонной с выступами и кавернами до 5 мм - 1,1-1,2 до 20 мм - 1б25-1,5; при деревянной антисептирования - 0,9; при металлической без специальной обработки - 0,8. Устойчивость фундамента на действие касательных сил пучения грунтов, прилегающих к его боковой поверхности, проверяется по формуле (24) где- значение расчетной удельной касательной силы пучения, кПа, принимаемое по п. 2.149; - площадь боковой поверхности фундамента, находящейся в пределах расчетной глубины сезонного промерзания, м2; - расчетная постоянная нагрузка, кН, при коэффициенте надежности по нагрузке; - расчетное значение силы кН, удерживающий фундамент от выпучивания вследствие трения его боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания; - коэффициент условий работы, принимаемый равным 1,1; - коэффициент надежности, принимаемый равным 1,1. 2.149. Значение расчетной удельной касательной силы пучения, кПа, определяется опытным путем, а при отсутствии опытных данных - по табл. 2.41 в зависимости от вида и влажности грунта; при этом для зданий I и II классов значения, приведенные в таблице, принимаются с коэффициентом 1, для зданий III класса - с коэффициентом 0,9. 2.150. Расчетное значение силы, кН, удерживающей фундамент от выпучивания за счет трения его о талый грунт, для фундаментов, имеющих вертикальные грани, определяется по формуле (25) где- расчетное сопротивление талых грунтов сдвигу по боковой поверхности фундамента в j-том слое, кПа, допускается принимать согласно указаниям СНиП по проектированию свайных фундаментов; - площадь вертикальной поверхности сдвига в j-том слое грунта ниже расчетной глубины промерзания, м2; значениедля столбов без анкерной плиты принимается равным произведению толщины j-того слоя на периметр их сечения, для фундаментов с анкерной плитой - произведению j-того слоя на периметр анкерной плиты; - число слоев. 2.151. Для уменьшения воздействия сил морозного пучения грунта на фундаменты сооружений в необходимых случаях в проекте предусматриваются противопучинные мероприятия: устройство защиты сезоннопромерзающего грунта вблизи фундамента от избыточного увлажнения, покрытие поверхности фундамента в пределах слоя промерзающего грунта консистентной смазкой, полимерной пленкой, засоление грунтов веществами, не вызывающими коррозии бетона и арматуры, и др. Для приспособления надземной части сооружений к неравномерным деформациям морозоопасных грунтов рекомендуется применять конструктивные мероприятия по п. 2.294(2.70). 2.152. Проверка всех типов фундаментов с вертикальными гранями на прочность при воздействии касательных сил морозного пучения производится по формуле (26) где- расчетное усилие, кН, разрывающее фундамент; - обозначения те же, что и в п. 2.148. 2.153. Проверка фундамента на действие касательных сил морозного пучения грунтов должна производиться как для законченного, так и для незавершенного к началу зимнего периода строительства сооружения. Если при этой проверке сила пучения окажется более удерживающей силы анкера, массы фундамента и возведенной части сооружения, то в проекте должны быть предусмотрены мероприятия, в том числе физико-химические по предохранению грунта от промерзания. 2.154. При проектировании в пучинистых грунтах малонагруженных столбчатых фундаментов с опорно-анкерными плитами необходимо учитывать силы, возникающие в процессе пучения на верхней поверхности плиты и препятствующие выпучиванию фундамента. В этом случае расчет фундамента на выпучивание уточняется введением коэффициента к расчетной удельной касательной силе (27) где- расчетная глубина промерзания; - сторона сечения стойки фундамента; - сторона квадратной анкерной плиты; - коэффициенты, определяемые по табл. 42 в зависимости от - для; - для. - глубина заложения фундамента; - высота нижней ступени анкерной плиты. Таблица 42
2.155(2.23). Фундаменты сооружения или его отсека должны закладываться на одном уровне. При необходимости заложения соседних фундаментов на разных отметках их допустимая разность определяется исходя из условия (28(4)) где- расстояние между фундаментами в свету; и- расчетные значения соответственно угла внутреннего трения и удельного сцепления грунта пп. 2.68-2.70 (пп. 2.12-2.14); - среднее давление под подошвой вышерасположенного фундамента от расчетных нагрузок (для расчета основания по несущей способности). Расчет оснований по деформациямОбщие положения2.156(2.34). Целью расчета оснований по деформациям является ограничение абсолютных или относительных перемещений фундаментов и надфундаментных конструкций такими пределами, при которых гарантируется нормальная эксплуатация сооружения и не снижается его долговечность (вследствие появления недопустимых осадок, подъемов, кренов, изменений проектных уровней и положений конструкций, расстройств их соединений и т. п.). При этом имеется в виду, что прочность и трещиностойкость фундаментов и надфундаментных конструкции проверены расчетом, учитывающим усилия, которые возникают при взаимодействии сооружения с основанием. Примечание. При проектировании сооружений, расположенных в непосредственной близости от существующих, необходимо учитывать дополнительные деформации оснований существующих сооружений от нагрузок проектируемых сооружений. 2.157(2.35). Деформации основания подразделяются на: осадки - деформации, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственного веса грунта, не сопровождающиеся коренным изменением его структуры; просадки - деформации, происходящие в результате уплотнения и, как правило, коренного изменения структуры грунта под воздействием как внешних нагрузок и собственного веса грунта, так и дополнительных факторов, таких, как, например, замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т. п.; подъемы и осадки - деформации, связанные с изменением объема некоторых грунтов при изменении их влажности или воздействии химических веществ (набухание и усадка) и при замерзании воды и оттаивании льда в порах грунта (морозное пучение и оттаивание грунта); оседания - деформации земной поверхности, вызываемые разработкой полезных ископаемых, изменением гидрогеологических условий, понижением уровня подземных вод, карстово-суффозионными процессами и т.п.; горизонтальные перемещения - деформации, связанные с действием горизонтальных нагрузок на основание (фундаменты распорных систем, подпорные стены и т. д.) или со значительными вертикальными перемещениями поверхности при оседаниях, просадках грунтов от собственного веса и т. п. 2.158(2.36). Деформации основания в зависимости от причин возникновения подразделяются на два вида: первый - деформации от внешней нагрузки на основание (осадки, просадки, горизонтальные перемещения); второй - деформации, не связанные с внешней нагрузкой на основание и проявляющиеся в виде вертикальных и горизонтальных перемещений поверхности основания (оседания, просадки грунтов от собственного веса, подъемы и т. п.). 2.159. Деформации основания первого вида при прочих равных условиях вызывают тем большие усилия в конструкциях сооружения, чем больше сжимаемость грунтов, при деформациях второго вида - усилия уменьшаются с увеличением сжимаемости грунтов. Указанное в п. 2.158(2.36) подразделение деформаций основания показывает не только специфику, но и сходство воздействии деформаций основания на конструкции сооружений, возводимых в различных грунтовых условиях, и поэтому может быть использовано для унификации проектирования. 2.160. Для конструкций сооружений наиболее опасны неравномерные деформации основания. Основными причинами их являются: а) для. деформаций основания первого вида: неравномерность сжимаемости основания из-за неоднородности грунтов, выклинивания и непараллельности залегания отдельных слоев, наличия линз, прослоев и других включений, неравномерного уплотнения грунтов, в том числе искусственных подушек и т.п.; особенность деформирования основания как сплошной среды, проявляющаяся в том, что осадки основания происходят не только в пределах, но и за пределами площади загружения (указанной особенностью основания, в особенности сложенного сильно сжимаемыми грунтами, объясняются многие случаи повреждений существующих сооружений при возведении в непосредственной близости от них- новых сооружений); неравномерное увлажнение грунтов, в частности просадочных и набухающих; различие нагрузок на отдельные фундаменты, их размеров в плане и глубины заложения; неравномерное распределение нагрузок на полы производственных зданий, а также загрузка территории в непосредственной близости от сооружения; нарушения правил производства строительных работ, приводящие к ухудшению свойств грунтов, ошибки, допущенные при инженерно-геологических изысканиях и проектировании оснований и фундаментов, а также нарушение предусмотренных проектом условий эксплуатации сооружения; б) для деформаций основания второго вида: повышение влажности просадочных грунтов в грунтовых условиях II типа; подземные горные выработки; изменение температурно-влажностного режима некоторых грунтов (например, набухающих), изменение гидрогеологических условий площадки; влияние динамических воздействий, например, от городского транспорта и т. д. Таким образом, причинами неравномерных деформаций основания, которые необходимо учитывать при проектировании, могут быть. не только инженерно-геологические и гидрогеологические факторы, но и конструктивно-технологические особенности проектируемых сооружений, способы производства работ по устройству оснований и фундаментов, особенности эксплуатации сооружений. 2.161(2.37). Расчет оснований по деформациям должен производиться из условия совместной работы сооружения и основания. Деформации основания допускается определять без учета совместной работы сооружения и основания в случаях, оговоренных в п. 2.13(2.5). 2.161(2.38). Совместная деформация основания и сооружения может характеризоваться: абсолютной осадкой основания отдельного фундамента; средней осадкой основания сооружения ; относительной неравномерностью осадок двух фундаментов ; креном фундамента (сооружения) ; относительным прогибом или выгибом ; кривизной изгибаемого участка сооружения ; относительным углом закручивания сооружения ; горизонтальным перемещением фундамента .(сооружения) . Примечание. Аналогичные характеристики деформаций могут устанавливаться также для других деформаций, указанных в п. 2.157(2.35). 2.163. Абсолютная осадка основания отдельного фундамента определяется как среднее вертикальное перемещение фундамента от нагрузки, передаваемой на основание, или других причин (например, обводнения и, как следствие, просадки грунтов основания). Значения используются для вычисления средней осадки основания сооружения, а также для оценки неравномерности деформаций оснований фундаментов и связанных с ними конструкций. 2.164. Средняя осадка основания сооружения - равномерная составляющая обшей, как правило, неравномерной осадки. В ряде случаев значение ожидаемой средней осадки может определить необходимость применения мероприятий, направленных на уменьшение деформаций основания или уменьшение чувствительности сооружений к деформациям основания. При подсчете средней осадки необходимы данные по абсолютным осадкам не менее чем трех характерных (по размерам и действующим на них нагрузкам) фундаментов. Чем больше площадь застройки и больше различие в размерах отдельных фундаментов, тем большее число фундаментов необходимо учитывать при подсчете средней осадки. В общем случае значение определяется по формуле (29) где - абсолютная осадка i-го фундамента с площадью . Если осадки всех фундаментов сооружения одинаковы, т. е. происходит равномерная осадка основания сооружения, то в его конструкциях не возникает дополнительных усилий и деформаций. В этом случае средняя осадка ограничивается только технологическими или архитектурно-эстетическими требованиями. 2.165. Относительная неравномерность осадок двух фундаментов представляет собой разность абсолютных осадок двух фундаментов, отнесенную к расстоянию между ними. Эта характеристика используется при неплавных (скачкообразных) эпюрах осадок (рис. 6). Для гибких сооружений величина характеризует перекосные деформации, а для относительно жестких - преимущественно сдвиговые деформации конструкций. 2.166. Крен фундамента или сооружения в целом i - разность осадок крайних точек фундамента или сооружения в целом, отнесенная к ширине или длине фундамента (сооружения) (рис. 7). При такой деформации, характерной для жестких фундаментов и сооружений осадки основания в любом направлении изменяются по линейному закону.
Рис. 6. Схема осадок основания сооружения. - относительная неравномерность осадок соседних фундаментов
Рис. 7. Схема крена жесткого сооружения
Рис. 8. Схема прогиба (выгиба) сооружения:- относительный прогиб на участке; - относительный выгиб на участке; наибольшая кривизна
Рис. 9. Схема осадок основания,
Рис. 10. Схема сложной деформация основания - крен, - относительный прогиб сооружения 2.167. Относительный прогиб или выгиб - отношение стрелы прогиба или выгиба к длине однозначно изгибаемого участка сооружения. Эта характеристика используется при плавных искривлениях зданий и сооружений .(рис. 8). Относительный прогиб (выгиб) вычисляется по формуле (30) где и- осадки концов рассматриваемого участка однозначного искривления; - наибольшая или наименьшая осадка на том же участке; - расстояние между точками, имеющими осадки и. 2.168. Кривизна изгибаемого участка сооружения- величина, обратная радиусу искривления, наиболее полно характеризует напряженно-деформированное состояние относительно жестких протяженных сооружений (см. рис. 8). Эта величина, вычисляемая при расчете сооружении в процессе разработки типовых проектов, в дальнейшем используется для установления предельных деформаций основания по условиям прочности и трещиностойкости конструкций. 2.169. Относительный угол закручивания сооружения (рис. 9) характеризует пространственную работу конструкций сооружения. Усилия в конструкциях, возникающие при кручении сооружения, должны суммироваться с усилиями от других видов деформаций (например, прогиба). 2.170. Горизонтальное перемещение фундамента или сооружения в целом и, как правило, следует учитывать при действии на основание горизонтальных нагрузок. 2.171. Возможна сложная деформация сооружения вследствие неравномерных осадок основания. В этом случае она может быть разложена на отдельные составляющие, как это показано на рис. 10. 2.172(2.39). Расчет оснований по деформациям производится исходя из условия: (31(5)) где- совместная деформация основания и сооружения, определяемая расчетом в соответствии с указаниями обязательного прил. 2; - предельное значение совместной деформации основания и сооружения, устанавливаемое по указаниям пп. 2.248-2.256(2.51-2.55). Примечания: 1. В необходимых случаях для оценки напряженно-деформированного состояния конструкций сооружения с учетом длительных процессов и прогноза времени консолидации основания следует производить расчет осадок во времени. 2. Осадки основания, происходящие в процессе строительства (например, осадки от веса насыпей до устройства фундаментов, осадки до омоноличивания стыков строительных конструкций), допускается не учитывать, если они не влияют на эксплуатационную пригодность сооружений. 3. При расчете оснований по деформациям необходимо учитывать возможность изменения как расчетных, так и предельных значений деформаций оснований за счет применения мероприятий, указанных в пп. 2.290-2.295(2.67-2.71). 2.173(2.40). Расчетная схема основания, используемая для определения совместной деформации основания и сооружения, должна выбираться в соответствии с указаниями п. 2.8(2.4). Расчет деформаций основания следует, как правило, выполнять применяя расчетную схему основания в виде: линейно деформируемого полупространства с условным ограничением глубины сжимаемой толщи [п. 2.218 (6 обязательного прил. 2)]; линейно деформируемого слоя, если: а) в пределах сжимаемой толщи основания определенной как для линейно деформируемого полупространства, залегает слой грунта с модулем деформации МПа (1000 кгс/см2) и толщиной , удовлетворяющей условию (32(6)) где- модуль деформации грунта, подстилающего слой грунта та с модулем деформации; б) ширина (диаметр) фундамента м и модуль деформации грунтов основания МПа (100 кгс/см2). Толщина линейно деформируемого слоя Н в случае «а» принимается до кровли малосжимаемого грунта, в случае «б» вычисляется в соответствии с указаниями п. 2.220 (8 обязательного прил. 2). Примечание. Схему линейно деформируемого слоя допускается применять для фундаментов шириной м при наличии в пределах сжимаемой толщи слоев грунта с модулем деформации Е < 10 МПа (100 кгс/см2), если их суммарная толщина не превышает 0,2 Н. Определение расчетного сопротивлениягрунта основанияТаблица 43(3)
Примечания: 1. К сооружениям с жесткой конструктивной схемой относятся сооружения, конструкции которых специально приспособлены к восприятию усилий от деформаций основания в том числе за счет применения мероприятий, указанных в п. 2.293 (2.706). 2. Для зданий с гибкой конструктивной схемой значение коэффициента уса принимается равным единице. 3. При промежуточных значениях коэффициент уса определяется по интерполяции. Таблица 44(4)
2.174(241). При расчете деформаций основания с использованием расчетных схем, указанных в п. 2.173(2.40), среднее давление под подошвой фундамента р не должно превышать расчетного сопротивления грунта основания R, кПа (тс/м2), определяемого по формуле (33(7)) гдеи- коэффициенты условий работы, принимаемые по табл. 43 (3); - коэффициент, принимаемый равным:- если прочностные характеристики грунта (с и j) определены непосредственными испытаниями и - если они приняты по таблицам рекомендуемого прил. 1; - коэффициенты, принимаемые по табл. 44(4); - коэффициент, принимаемый равным: прим - , при м - (здесьм); - ширина подошвы фундамента, м; - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3); - то же, залегающих выше подошвы; - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (34(8)) где- толщина слоя грунта выше подошвы фундамента со стороны подвала, м; толщина конструкции пола подвала, м; - расчетное значение удельного веса материала пола подвала, кН/м (тс/м3); - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом ширинойм и глубиной более 2 м принимается м, при ширине подвалам - ). Примечания: 1. Формулу (33(7)) допускается применять при любой форме фундаментов в плане. Если подошва фундамента имеет форму круга или правильного многоугольника площадью А, принимается . 2. Расчетные значения удельных весов грунтов и материала пола подвала, входящие в формулу (33(7)), допускается принимать равными их нормативным значениям. 3. Расчетное сопротивление грунта при соответствующем обосновании может быть увеличено, если конструкция фундамента улучшает условия его совместной работы с основанием. 4. Для фундаментных плит с угловыми вырезами расчетное сопротивление грунта основания допускается увеличивать на 15 %. 5. Если (- глубина заложения фундамента от уровня планировки) в формуле (33(7)) принимается и . Допустимо при соответствующем обосновании повышение расчетного сопротивления основания для фундаментов: с анкерами, буро-бетонных, в вытрамбованных котлованах, трансформирующих контактные давления и др. 2.175. Определение расчетного сопротивления оснований, сложенных рыхлыми песками, должно выполняться на основе специальных исследований. Расчетное сопротивление основания, сложенного рыхлыми песками, найденное по формуле (33(7)) при иили по указаниям п. 2.182(2.42) должно уточняться по результатам испытаний штампа (не менее трех). Размеры и форма штампа должны быть близкими к форме и размерам проектируемого фундамента, (но не менее 0,5 м2). Допускается применять стандартный штамп с круглой в плане подошвой. Расчетное сопротивление должно приниматься не более давления, при котором ожидаемая осадка фундамента равна предельно допустимой величине. Ожидаемую осадку допускается при этом определять по формуле где- осадка штампа при давлении, которое будет действовать по подошве проектируемого фундамента; А - площадь подошвы фундамента (при , где - длина и - ширина фундамента, следует принимать ; - площадь подошвы штампа. При проектировании фундаментов на рыхлых песках следует учитывать, что замачивание этих грунтов, а также различные динамические воздействия, в том числе сейсмические, могут привести к существенному увеличению осадок основания. В таких условиях для прогноза осадок эта формула неприменима и возможные деформации основания должны определяться специальными исследованиями. При значительной величине ожидаемых осадок и просадок основания, сложенного рыхлыми песками, или при возможности динамического на него воздействия следует предусматривать мероприятия по своевременному, до возведения здания или сооружения, уменьшению деформируемости основания (путем уплотнения, водопонижения, замачивания, закрепления, замены на плотный грунт и пр.) или же переходить на свайные фундаменты. Без применения указанных мероприятий устройство фундаментов на рыхлых песках (и тем более в сейсмических районах) недопустимо. В необходимых случаях должны предусматриваться мероприятия по уменьшению чувствительности зданий и сооружений к неравномерным деформациям. 2.176. При определении расчетного сопротивления грунта основания R по формуле (33(7)) следует учитывать, что для повышения экономичности проектных решений и надежности работы оснований: значение R вычисляется с использованием расчетных (а не нормативных) значений угла внутреннего трения, удельного сцепления и удельного веса грунтов оснований; однако в соответствии с п. 2.72 (2.16) допустимо использование и нормативных значений из табл. 26 и 27 (1 и 2 прил. 1), причем в этом случае при определении значения R применяется коэффициент ; величина расчетного сопротивления грунта основания корректируется коэффициентами условий работы, зависящими от вида и состояния грунта, а также конструктивной схемы и жесткости здания по табл. 43 (3); для грунтов введено требование учета взвешивающего действия воды; удельный вес грунта в первом члене формулы (33(7)), учитывающем ширину фундамента, принимается для слоев грунта, расположенных под подошвой фундамента, а во втором и третьем членах, учитывающих пригрузку, действующую на основание, - для слоев грунта, находящихся выше уровня подошвы фундамента; значение R вычисляется на глубине заложения фундаментов, исчисляемой от уровня планировки срезкой или подсыпкой; в последнем случае в проекте должно быть оговорено требование о выполнении насыпи до приложения полной нагрузки на фундаменты; допускается принимать глубину заложения фундаментов от пола подвала менее 0,5 м, если это допускает расчет по несущей способности. 2.177. Расчетные значения определяются при доверительной вероятности, принимаемой для расчетов по П предельному состоянию, равной . Указанные характеристики находятся для слоя грунта толщиной ниже подошвы фундамента: при м и при м (здесь м). Если толща грунтов, расположенных ниже подошвы фундаментов или выше ее, неоднородна по глубине, то принимаются средневзвешенные значения ее характеристик , определяемых по формуле (35) где -- значение характеристики i-го инженерно-геологического элемента; - толщина элемента. Расчетное сопротивление грунта при неоднородности в пределах плана расположения какого-либо протяженного фундамента (например, ленточного) следует определять по характеристикам грунта наиболее слабого инженерно-геологического элемента. Допускается применять фундаменты разной ширины в пределах соседних отсеков здания, разделенного осадочным швом. Расчет оснований по деформациямОбщие положения2.156(2.34). Целью расчета оснований по деформациям является ограничение абсолютных или относительных перемещений фундаментов и надфундаментных конструкций такими пределами, при которых гарантируется нормальная эксплуатация сооружения и не снижается его долговечность (вследствие появления недопустимых осадок, подъемов, кренов, изменений проектных уровней и положений конструкций, расстройств их соединений и т. п.). При этом имеется в виду, что прочность и трещиностойкость фундаментов и надфундаментных конструкции проверены расчетом, учитывающим усилия, которые возникают при взаимодействии сооружения с основанием. Примечание. При проектировании сооружений, расположенных в непосредственной близости от существующих, необходимо учитывать дополнительные деформации оснований существующих сооружений от нагрузок проектируемых сооружений. 2.157(2.35). Деформации основания подразделяются на: осадки - деформации, происходящие в результате уплотнения грунта под воздействием внешних нагрузок и в отдельных случаях собственного веса грунта, не сопровождающиеся коренным изменением его структуры; просадки - деформации, происходящие в результате уплотнения и, как правило, коренного изменения структуры грунта под воздействием как внешних нагрузок и собственного веса грунта, так и дополнительных факторов, таких, как, например, замачивание просадочного грунта, оттаивание ледовых прослоек в замерзшем грунте и т. п.; подъемы и осадки - деформации, связанные с изменением объема некоторых грунтов при изменении их влажности или воздействии химических веществ (набухание и усадка) и при замерзании воды и оттаивании льда в порах грунта (морозное пучение и оттаивание грунта); оседания - деформации земной поверхности, вызываемые разработкой полезных ископаемых, изменением гидрогеологических условий, понижением уровня подземных вод, карстово-суффозионными процессами и т.п.; горизонтальные перемещения - деформации, связанные с действием горизонтальных нагрузок на основание (фундаменты распорных систем, подпорные стены и т. д.) или со значительными вертикальными перемещениями поверхности при оседаниях, просадках грунтов от собственного веса и т. п. 2.158(2.36). Деформации основания в зависимости от причин возникновения подразделяются на два вида: первый - деформации от внешней нагрузки на основание (осадки, просадки, горизонтальные перемещения); второй - деформации, не связанные с внешней нагрузкой на основание и проявляющиеся в виде вертикальных и горизонтальных перемещений поверхности основания (оседания, просадки грунтов от собственного веса, подъемы и т. п.). 2.159. Деформации основания первого вида при прочих равных условиях вызывают тем большие усилия в конструкциях сооружения, чем больше сжимаемость грунтов, при деформациях второго вида - усилия уменьшаются с увеличением сжимаемости грунтов. Указанное в п. 2.158(2.36) подразделение деформаций основания показывает не только специфику, но и сходство воздействии деформаций основания на конструкции сооружений, возводимых в различных грунтовых условиях, и поэтому может быть использовано для унификации проектирования. 2.160. Для конструкций сооружений наиболее опасны неравномерные деформации основания. Основными причинами их являются: а) для. деформаций основания первого вида: неравномерность сжимаемости основания из-за неоднородности грунтов, выклинивания и непараллельности залегания отдельных слоев, наличия линз, прослоев и других включений, неравномерного уплотнения грунтов, в том числе искусственных подушек и т.п.; особенность деформирования основания как сплошной среды, проявляющаяся в том, что осадки основания происходят не только в пределах, но и за пределами площади загружения (указанной особенностью основания, в особенности сложенного сильно сжимаемыми грунтами, объясняются многие случаи повреждений существующих сооружений при возведении в непосредственной близости от них- новых сооружений); неравномерное увлажнение грунтов, в частности просадочных и набухающих; различие нагрузок на отдельные фундаменты, их размеров в плане и глубины заложения; неравномерное распределение нагрузок на полы производственных зданий, а также загрузка территории в непосредственной близости от сооружения; нарушения правил производства строительных работ, приводящие к ухудшению свойств грунтов, ошибки, допущенные при инженерно-геологических изысканиях и проектировании оснований и фундаментов, а также нарушение предусмотренных проектом условий эксплуатации сооружения; б) для деформаций основания второго вида: повышение влажности просадочных грунтов в грунтовых условиях II типа; подземные горные выработки; изменение температурно-влажностного режима некоторых грунтов (например, набухающих), изменение гидрогеологических условий площадки; влияние динамических воздействий, например, от городского транспорта и т. д. Таким образом, причинами неравномерных деформаций основания, которые необходимо учитывать при проектировании, могут быть. не только инженерно-геологические и гидрогеологические факторы, но и конструктивно-технологические особенности проектируемых сооружений, способы производства работ по устройству оснований и фундаментов, особенности эксплуатации сооружений. 2.161(2.37). Расчет оснований по деформациям должен производиться из условия совместной работы сооружения и основания. Деформации основания допускается определять без учета совместной работы сооружения и основания в случаях, оговоренных в п. 2.13(2.5). 2.161(2.38). Совместная деформация основания и сооружения может характеризоваться: абсолютной осадкой основания отдельного фундамента; средней осадкой основания сооружения ; относительной неравномерностью осадок двух фундаментов ; креном фундамента (сооружения) ; относительным прогибом или выгибом ; кривизной изгибаемого участка сооружения ; относительным углом закручивания сооружения ; горизонтальным перемещением фундамента .(сооружения) . Примечание. Аналогичные характеристики деформаций могут устанавливаться также для других деформаций, указанных в п. 2.157(2.35). 2.163. Абсолютная осадка основания отдельного фундамента определяется как среднее вертикальное перемещение фундамента от нагрузки, передаваемой на основание, или других причин (например, обводнения и, как следствие, просадки грунтов основания). Значения используются для вычисления средней осадки основания сооружения, а также для оценки неравномерности деформаций оснований фундаментов и связанных с ними конструкций. 2.164. Средняя осадка основания сооружения - равномерная составляющая обшей, как правило, неравномерной осадки. В ряде случаев значение ожидаемой средней осадки может определить необходимость применения мероприятий, направленных на уменьшение деформаций основания или уменьшение чувствительности сооружений к деформациям основания. При подсчете средней осадки необходимы данные по абсолютным осадкам не менее чем трех характерных (по размерам и действующим на них нагрузкам) фундаментов. Чем больше площадь застройки и больше различие в размерах отдельных фундаментов, тем большее число фундаментов необходимо учитывать при подсчете средней осадки. В общем случае значение определяется по формуле (29) где - абсолютная осадка i-го фундамента с площадью . Если осадки всех фундаментов сооружения одинаковы, т. е. происходит равномерная осадка основания сооружения, то в его конструкциях не возникает дополнительных усилий и деформаций. В этом случае средняя осадка ограничивается только технологическими или архитектурно-эстетическими требованиями. 2.165. Относительная неравномерность осадок двух фундаментов представляет собой разность абсолютных осадок двух фундаментов, отнесенную к расстоянию между ними. Эта характеристика используется при неплавных (скачкообразных) эпюрах осадок (рис. 6). Для гибких сооружений величина характеризует перекосные деформации, а для относительно жестких - преимущественно сдвиговые деформации конструкций. 2.166. Крен фундамента или сооружения в целом i - разность осадок крайних точек фундамента или сооружения в целом, отнесенная к ширине или длине фундамента (сооружения) (рис. 7). При такой деформации, характерной для жестких фундаментов и сооружений осадки основания в любом направлении изменяются по линейному закону.
Рис. 6. Схема осадок основания сооружения. - относительная неравномерность осадок соседних фундаментов
Рис. 7. Схема крена жесткого сооружения
Рис. 8. Схема прогиба (выгиба) сооружения:- относительный прогиб на участке; - относительный выгиб на участке; наибольшая кривизна
Рис. 9. Схема осадок основания,
Рис. 10. Схема сложной деформация основания - крен, - относительный прогиб сооружения 2.167. Относительный прогиб или выгиб - отношение стрелы прогиба или выгиба к длине однозначно изгибаемого участка сооружения. Эта характеристика используется при плавных искривлениях зданий и сооружений .(рис. 8). Относительный прогиб (выгиб) вычисляется по формуле (30) где и- осадки концов рассматриваемого участка однозначного искривления; - наибольшая или наименьшая осадка на том же участке; - расстояние между точками, имеющими осадки и. 2.168. Кривизна изгибаемого участка сооружения- величина, обратная радиусу искривления, наиболее полно характеризует напряженно-деформированное состояние относительно жестких протяженных сооружений (см. рис. 8). Эта величина, вычисляемая при расчете сооружении в процессе разработки типовых проектов, в дальнейшем используется для установления предельных деформаций основания по условиям прочности и трещиностойкости конструкций. 2.169. Относительный угол закручивания сооружения (рис. 9) характеризует пространственную работу конструкций сооружения. Усилия в конструкциях, возникающие при кручении сооружения, должны суммироваться с усилиями от других видов деформаций (например, прогиба). 2.170. Горизонтальное перемещение фундамента или сооружения в целом и, как правило, следует учитывать при действии на основание горизонтальных нагрузок. 2.171. Возможна сложная деформация сооружения вследствие неравномерных осадок основания. В этом случае она может быть разложена на отдельные составляющие, как это показано на рис. 10. 2.172(2.39). Расчет оснований по деформациям производится исходя из условия: (31(5)) где- совместная деформация основания и сооружения, определяемая расчетом в соответствии с указаниями обязательного прил. 2; - предельное значение совместной деформации основания и сооружения, устанавливаемое по указаниям пп. 2.248-2.256(2.51-2.55). Примечания: 1. В необходимых случаях для оценки напряженно-деформированного состояния конструкций сооружения с учетом длительных процессов и прогноза времени консолидации основания следует производить расчет осадок во времени. 2. Осадки основания, происходящие в процессе строительства (например, осадки от веса насыпей до устройства фундаментов, осадки до омоноличивания стыков строительных конструкций), допускается не учитывать, если они не влияют на эксплуатационную пригодность сооружений. 3. При расчете оснований по деформациям необходимо учитывать возможность изменения как расчетных, так и предельных значений деформаций оснований за счет применения мероприятий, указанных в пп. 2.290-2.295(2.67-2.71). 2.173(2.40). Расчетная схема основания, используемая для определения совместной деформации основания и сооружения, должна выбираться в соответствии с указаниями п. 2.8(2.4). Расчет деформаций основания следует, как правило, выполнять применяя расчетную схему основания в виде: линейно деформируемого полупространства с условным ограничением глубины сжимаемой толщи [п. 2.218 (6 обязательного прил. 2)]; линейно деформируемого слоя, если: а) в пределах сжимаемой толщи основания определенной как для линейно деформируемого полупространства, залегает слой грунта с модулем деформации МПа (1000 кгс/см2) и толщиной , удовлетворяющей условию (32(6)) где- модуль деформации грунта, подстилающего слой грунта та с модулем деформации; б) ширина (диаметр) фундамента м и модуль деформации грунтов основания МПа (100 кгс/см2). Толщина линейно деформируемого слоя Н в случае «а» принимается до кровли малосжимаемого грунта, в случае «б» вычисляется в соответствии с указаниями п. 2.220 (8 обязательного прил. 2). Примечание. Схему линейно деформируемого слоя допускается применять для фундаментов шириной м при наличии в пределах сжимаемой толщи слоев грунта с модулем деформации Е < 10 МПа (100 кгс/см2), если их суммарная толщина не превышает 0,2 Н. Определение расчетного сопротивлениягрунта основанияТаблица 43(3)
Примечания: 1. К сооружениям с жесткой конструктивной схемой относятся сооружения, конструкции которых специально приспособлены к восприятию усилий от деформаций основания в том числе за счет применения мероприятий, указанных в п. 2.293 (2.706). 2. Для зданий с гибкой конструктивной схемой значение коэффициента уса принимается равным единице. 3. При промежуточных значениях коэффициент уса определяется по интерполяции. Таблица 44(4)
2.174(241). При расчете деформаций основания с использованием расчетных схем, указанных в п. 2.173(2.40), среднее давление под подошвой фундамента р не должно превышать расчетного сопротивления грунта основания R, кПа (тс/м2), определяемого по формуле (33(7)) гдеи- коэффициенты условий работы, принимаемые по табл. 43 (3); - коэффициент, принимаемый равным:- если прочностные характеристики грунта (с и j) определены непосредственными испытаниями и - если они приняты по таблицам рекомендуемого прил. 1; - коэффициенты, принимаемые по табл. 44(4); - коэффициент, принимаемый равным: прим - , при м - (здесьм); - ширина подошвы фундамента, м; - осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3); - то же, залегающих выше подошвы; - расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); - глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле (34(8)) где- толщина слоя грунта выше подошвы фундамента со стороны подвала, м; толщина конструкции пола подвала, м; - расчетное значение удельного веса материала пола подвала, кН/м (тс/м3); - глубина подвала - расстояние от уровня планировки до пола подвала, м (для сооружений с подвалом ширинойм и глубиной более 2 м принимается м, при ширине подвалам - ). Примечания: 1. Формулу (33(7)) допускается применять при любой форме фундаментов в плане. Если подошва фундамента имеет форму круга или правильного многоугольника площадью А, принимается . 2. Расчетные значения удельных весов грунтов и материала пола подвала, входящие в формулу (33(7)), допускается принимать равными их нормативным значениям. 3. Расчетное сопротивление грунта при соответствующем обосновании может быть увеличено, если конструкция фундамента улучшает условия его совместной работы с основанием. 4. Для фундаментных плит с угловыми вырезами расчетное сопротивление грунта основания допускается увеличивать на 15 %. 5. Если (- глубина заложения фундамента от уровня планировки) в формуле (33(7)) принимается и . Допустимо при соответствующем обосновании повышение расчетного сопротивления основания для фундаментов: с анкерами, буро-бетонных, в вытрамбованных котлованах, трансформирующих контактные давления и др. 2.175. Определение расчетного сопротивления оснований, сложенных рыхлыми песками, должно выполняться на основе специальных исследований. Расчетное сопротивление основания, сложенного рыхлыми песками, найденное по формуле (33(7)) при иили по указаниям п. 2.182(2.42) должно уточняться по результатам испытаний штампа (не менее трех). Размеры и форма штампа должны быть близкими к форме и размерам проектируемого фундамента, (но не менее 0,5 м2). Допускается применять стандартный штамп с круглой в плане подошвой. Расчетное сопротивление должно приниматься не более давления, при котором ожидаемая осадка фундамента равна предельно допустимой величине. Ожидаемую осадку допускается при этом определять по формуле где- осадка штампа при давлении, которое будет действовать по подошве проектируемого фундамента; А - площадь подошвы фундамента (при , где - длина и - ширина фундамента, следует принимать ; - площадь подошвы штампа. При проектировании фундаментов на рыхлых песках следует учитывать, что замачивание этих грунтов, а также различные динамические воздействия, в том числе сейсмические, могут привести к существенному увеличению осадок основания. В таких условиях для прогноза осадок эта формула неприменима и возможные деформации основания должны определяться специальными исследованиями. При значительной величине ожидаемых осадок и просадок основания, сложенного рыхлыми песками, или при возможности динамического на него воздействия следует предусматривать мероприятия по своевременному, до возведения здания или сооружения, уменьшению деформируемости основания (путем уплотнения, водопонижения, замачивания, закрепления, замены на плотный грунт и пр.) или же переходить на свайные фундаменты. Без применения указанных мероприятий устройство фундаментов на рыхлых песках (и тем более в сейсмических районах) недопустимо. В необходимых случаях должны предусматриваться мероприятия по уменьшению чувствительности зданий и сооружений к неравномерным деформациям. 2.176. При определении расчетного сопротивления грунта основания R по формуле (33(7)) следует учитывать, что для повышения экономичности проектных решений и надежности работы оснований: значение R вычисляется с использованием расчетных (а не нормативных) значений угла внутреннего трения, удельного сцепления и удельного веса грунтов оснований; однако в соответствии с п. 2.72 (2.16) допустимо использование и нормативных значений из табл. 26 и 27 (1 и 2 прил. 1), причем в этом случае при определении значения R применяется коэффициент ; величина расчетного сопротивления грунта основания корректируется коэффициентами условий работы, зависящими от вида и состояния грунта, а также конструктивной схемы и жесткости здания по табл. 43 (3); для грунтов введено требование учета взвешивающего действия воды; удельный вес грунта в первом члене формулы (33(7)), учитывающем ширину фундамента, принимается для слоев грунта, расположенных под подошвой фундамента, а во втором и третьем членах, учитывающих пригрузку, действующую на основание, - для слоев грунта, находящихся выше уровня подошвы фундамента; значение R вычисляется на глубине заложения фундаментов, исчисляемой от уровня планировки срезкой или подсыпкой; в последнем случае в проекте должно быть оговорено требование о выполнении насыпи до приложения полной нагрузки на фундаменты; допускается принимать глубину заложения фундаментов от пола подвала менее 0,5 м, если это допускает расчет по несущей способности. 2.177. Расчетные значения определяются при доверительной вероятности, принимаемой для расчетов по П предельному состоянию, равной . Указанные характеристики находятся для слоя грунта толщиной ниже подошвы фундамента: при м и при м (здесь м). Если толща грунтов, расположенных ниже подошвы фундаментов или выше ее, неоднородна по глубине, то принимаются средневзвешенные значения ее характеристик , определяемых по формуле (35) где -- значение характеристики i-го инженерно-геологического элемента; - толщина элемента. Расчетное сопротивление грунта при неоднородности в пределах плана расположения какого-либо протяженного фундамента (например, ленточного) следует определять по характеристикам грунта наиболее слабого инженерно-геологического элемента. Допускается применять фундаменты разной ширины в пределах соседних отсеков здания, разделенного осадочным швом. 2.178. При назначении коэффициента условий работы уса в формуле (33(7)) следует иметь в виду, что к числу зданий и сооружении жесткой конструктивной схемы относятся: здания панельные, блочные и кирпичные, в которых между этажные перекрытия опираются по всему контуру на поперечные и продольные стены или только на поперечные несущие стены - при малом их шаге; сооружения типа башен, силосных корпусов, дымовых труб, домен и др. 2.179. При определении расчетного сопротивления грунта R по нормативным значениям с и j, приведенным в таблицах и при коэффициенте допускается расчетные значения удельного веса грунта, расположенного ниже и выше подошвы фундамента, принимать равным нормативным. 2.180. Удельный вес грунта с учетом взвешивающего действия воды определяется по формуле (36) где- удельный вес частиц грунта, принимаемый равным для песчаного грунта 26 кН/м3, для пылевато-глинистого 27 кН/м3; - удельный вес воды, принимаемый равным 10 кН/м3; е—коэффициент пористости. 2.181. При промежуточной подготовке переменной жесткости в плане или при различной жесткости основания под фундаментом среднее давление по его подошве может превышать расчетное сопротивление грунта основания, определенное по формуле (33(7)). Величина этого превышения зависит от вида и свойств грунта основания, размеров фундамента, величины и характера действующих на пего нагрузок и других факторов. 2.182.(2.42). Предварительные размеры фундаментов должны назначаться по конструктивным соображениям или исходя из табличных значений расчетного сопротивления грунтов основания в соответствии с рекомендуемым приложением 3. Значениями допускается также пользоваться для окончательного назначения размеров фундаментов зданий и сооружений III класса, если основание сложено горизонтальными (уклон не более 0,1) выдержанными по толщине слоями грунта, сжимаемость которых не увеличивается в пределах глубины, равной двойной ширине наибольшего фундамента, считая от его подошвы. Таблица 44(4)
2.183 (1 прил. 3). Расчетные сопротивления грунтов основания, приведенные в табл. 45-49 (1-5 прил. 3), предназначены для предварительного определения размеров фундаментов. Область применения значений и для окончательного определения размеров фундаментов указана в п. 2.182 (2.42) для табл. 45-47 (1-3 прил. 3), в п. 3.41 (3.10) для табл. 48 (4 прил. 3), в п. 8.28 (8.4) для табл. 49 (5 прил. 3) и в п. 11.5 (11.5) для табл. 50 (6 прил. 3). 2.184 (2 прил. 3). Для грунтов с промежуточными значениями е и , [табл. 45-47 (табл. 1-3 прил. 3)], и табл. 48 (табл. 4 прил. 3), табл. 49 (табл. 5 прил. 3), а также для фундаментов с промежуточными значениями табл. 50 (табл. 6 прил. 3) значения и определяются по интерполяции. 2.185 (3 прил. 3). Значения табл. 45-49 (1-5 прил. 3) относятся к фундаментам, имеющим ширину м и глубину заложения м. Таблица 46 (2 прил. 3) Расчетные сопротивления песчаных грунтов
При использовании значений для окончательного назначения размеров фундаментов пп. [2.182, 3.41, 8.28 (2.42. 3.10 и 8.4)] расчетное сопротивление грунта основания R, кПа (кгс/см2), определяется по формулам: при d <2 м (200 см) (37(1 прил. 3)) Таблица 47 (3 прил. 3) Расчетные сопротивления пылевато-глинистых (непросадочных) грунтов
Таблица 48 (4 прил. 3) Расчетные сопротивления просадочных грунтов
Примечание. В числителе приведены значения , относящиеся к незамоченным просадочным грунтам со степенью влажности ; в знаменателе - значения , относящиеся к таким же грунтам с , а также к замоченным просадочным грунтам. Таблица 49 (5 прил. 3) Расчетные сопротивления насыпных грунтов
Примечания: 1. Значения в настоящей таблице относятся к насыпным грунтам с содержанием органических веществ . 2. Для неслежавшихся отвалов и свалок грунтов и отходов производств значения принимаются с коэффициентом 0,8. Таблица 50 (6 прил. 3)
Примечания: 1. Значения для глин и суглинков с показателем текучести и супеси при принимаются по графе «пылевато-глинистые грунты» с введением понижающих коэффициентов соответственно 0,85 и 0,7. 2. Значения для пылеватых песков принимаются как для песков средней крупности и мелких с коэффициентом 0,85 при d > 2 м (200 см) (38(2 прил. 3)) где b и d - соответственно ширина и глубина заложения проектируемого фундамента, м (см); - расчетное значение удельного веса грунта, расположенного выше подошвы фундамента, кН/м3 (кгс/см3); - коэффициент, принимаемый для оснований, сложенных крупнообломочными и песчаными грунтами, кроме пылеватых песков, , пылеватыми песками, супесями, суглинками и глинами ; - коэффициент, принимаемый для оснований, сложенных крупнообломочными и песчаными грунтами, , супесями и суглинками и глинами . Примечание. Для сооружений с подвалом шириной В £ 20 м и глубиной м учитываемая в расчете глубина заложения наружных и внутренних фундаментов принимается равной: м (здесь - приведенная глубина заложения фундамента, определяемая по формуле (34 (8)) настоящих норм). При В > 20 м принимается . 2.186. Двойную интерполяцию, необходимую для нахождения для пылевато-глинистых грунтов при промежуточных значениях е и , рекомендуется выполнять за один прием по формуле (39) где е и - характеристики грунта, для которого ищется значение ; и- соседние значения коэффициента пористости, в интервале между которыми находится коэффициент пористости для рассматриваемого грунта; и- табличные значения для при и соответственно; и-то же, для . Если значение коэффициента пористости совпадает с приведенными в табл. 47 (3 прил. 3), то определяется по формуле (40) Пример. Определение ширины ленточного фундамента по табличным значениям . Глубина заложения фундамента м, его высота м, нагрузка в уровне верха фундамента кН. Грунт основания - суглинок имеет следующие физические характеристики: . Предварительную ширину подошвы фундамента назначаем, пользуясь значением по табл. 47 (табл. 3 прил. 3). Линейно интерполируя по величине , получим кПа (1,9 кгс/см2). Ширину подошвы фундамента определим по формуле (41) где - средневзвешенное значение удельного веса фундамента и грунта на обрезах фундамента. Примем значение кН/м3. Тогда ширина будет равна: м. Учтем влияние глубины заложения фундамента и его ширины на величину расчетного сопротивления по формуле (37) (1 прил. 3). Для суглинка кПа (1,8 кгс/см2). При этом ширина фундамента должна быть принята равной: м. Вычислим расчетное сопротивление грунта основания также и по формуле (33(7)) при м, учитывая, что при дополнительных изысканиях получены значения прочностных характеристик грунта ° и кПа, удельный вес кН/м3. Коэффициенты условий работы грунтового основания и условий работы здания или сооружения с основанием примем по табл. 43(3), в которой для основания, сложенного суглинками при консистенции эти коэффициенты равны 1,1 и 1. Коэффициент , так как использованы характеристики грунтов, полученные в результате испытаний. По табл. 44(4) для ° имеем . Тогда расчетное сопротивление грунта основания по формуле (33(7)) для бесподвального здания равно: кПа (2,27 кгс/см2). Ширина фундамента по формуле (41) равна: м. Давление по подошве фундамента равно: кПа (2,27 кгс/см2). Таким образом, использование прочностных характеристик грунта приводит, как правило, к уменьшению размеров фундамента и обеспечивает большую достоверность и надежность. Поэтому даже в случаях, когда допускается использовать табличные значения R по п. 2.182(2.42), необходимо стремиться определять это значение по фактическим прочностным характеристикам грунта, определенным по действующей методике. 2.187(2.43). Расчетное сопротивление R основания, сложенного крупнообломочными грунтами, вычисляется по формуле (33(7)) на основе результатов непосредственных определений прочностных характеристик грунтов. Если содержание заполнителя превышает 40 %, значение R для крупнообломочных грунтов допускается определять по характеристикам заполнителя. 2.188(2.44). Расчетное сопротивление грунтов основания R в случае их уплотнения или устройства грунтовых подушек должно определяться исходя из задаваемых проектом расчетных значений физико-механических характеристик уплотненных грунтов. 2.189. Для правильного назначения и последующего производственного контроля характеристик уплотняемого грунта (в грунтовой подушке, в отсыпаемой или намываемой насыпи или в уплотняемом верхнем слое основания) в проекте основания следует приводить следующие характеристики грунта как в его естественном состоянии (в котловане, карьере), так и после уплотнения: вид грунта (песчаного - по крупности, пылевато-глинистого - по числу пластичности, консистенции, просадочности, набухаемости и пр.); плотность грунта, в том числе при оптимальной влажности уплотнения, плотность в сухом состоянии грунта, а также коэффициент пористости грунта; угол внутреннего трения, удельное сцепление и модуль деформации грунта. 2.190. Допускается прочностные характеристики уплотняемого грунта в проекте не указывать и ограничиваться назначением необходимой величины плотности пылевато-глинистого грунта при оптимальной влажности уплотнения и плотности в сухом состоянии песчаного грунта, если: расчетное сопротивление грунта основания R будет приниматься по табличным значениям, когда это допустимо по указаниям п. 2.182(2.42); если размеры фундамента будут в большей степени зависеть от характеристик подстилающего, а не верхнего слоя, подлежащего уплотнению. В остальных случаях назначение необходимых величин обязательно. 2.191. Значения прочностных характеристик грунтов ( допускается устанавливать для упрощения контроля уплотнения грунта по значениям его плотности в уплотненном состоянии, в том числе: плотности в сухом состоянии песчаного грунта и плотности пылевато-глинистого грунта при оптимальной влажности. Значения по значению могут определяться двояким путем: на основе устанавливаемой при изысканиях экспериментальной зависимости от различных значений плотности одного и того же грунта, уплотненного до различной степени плотности; по таблицам характеристик грунтов там, где эти таблицы допускаются к применению по п. 2.72(2.16). В обоих случаях допускается принимать расчетные значения , а также с коэффициентом надежности , но при этом сопротивление грунта основания R следует определять по формуле (33(7)) с коэффициентом . При большом объеме работ по уплотнению грунтов рекомендуется предусмотреть использование результатов контроля уплотнения грунтов для корректировки принятых в проекте расчетных значений и находимых по ним значений R и размеров фундамента. 2.192. Для назначения прочностных характеристик уплотненного грунта по табл. 26 и 27 (табл. 1 и 2 прил. 1) или расчетных сопротивлений по табл. 45 и 46 (1 и 2 прил. 3) необходимо вычислить коэффициент пористости грунта и задаться, кроме того, консистенцией пылевато-глинистого грунта. Оптимальную для уплотнения влажность пылевато-глинистого грунта в этих расчетах можно принимать равной 1,2 от влажности на границе пластичности (раскатывания). Значения для пылевато-глинистых грунтов принимаются по табл. 27 (табл. 2 прил. 1) при показателе текучести 0-0,25. Таблица 51(5)
Примечания: 1. При промежуточных значениях е и коэффициент принимается по интерполяции. 2. Для плит с угловыми вырезами коэффициент учитывает повышение R в соответствии с прим. 4 к п. 2.174(2.41). 2.193(2.45). Расчетное сопротивление R основания при прерывистых фундаментах определяется как для ленточных фундаментов по указаниям пп. 2.174-2.188(2.41-2.44) с повышением найденного значения R коэффициентом , принимаемые по табл. 51(5). 2.194. Для устройства фундаментов рекомендуются плиты с угловыми вырезами, которые могут применяться в тех же грунтовых условиях, что и прямоугольные плиты (в сейсмических районах, на подрабатываемых территориях). Фундаменты из плит проектируются ленточными или прерывистыми, последние с превышением или без превышения расчетного сопротивления грунта основания. При ленточных фундаментах, когда ширина плит совпадает с расчетной шириной, допускается применение плит с угловыми вырезами. 2.195. При прерывистых фундаментах расчетное сопротивление грунтов основания R определяется как дли ленточных фундаментов с повышением значения R коэффициентом , принимаемым по табл. 51(5). Прерывистые фундаменты из плит прямоугольной формы и с угловыми вырезами не рекомендуется применять: при залегании под подошвой фундамента рыхлых песков; при сейсмичности района 7 или более баллов (в этом случае можно применять плиты с угловыми вырезами, укладывая их в виде непрерывной ленты); при неравномерном напластовании грунтов или при значительном изменении сжимаемости грунта в пределах здания или сооружения; при залегании ниже подошвы фундаментов пылевато-глинистых грунтов с показателем текучести . Таблица 51(5)
2.196. Прерывистые фундаменты с превышением расчетного сопротивления основания не рекомендуются: в грунтовых условиях I типа по просадочности при отсутствии поверхностного уплотнения грунта в пределах деформируемой зоны; при сейсмичности 6 баллов. При совпадении ширины плиты с расчетной шириной фундамента плиты прямоугольной формы и с угловыми вырезами укладываются в виде непрерывной ленты. В этом случае расчетное сопротивление грунта основания R, вычисленное по формуле (33(7)), может быть повышено в 1,2 раза, если соблюдаются требования п. 2.203(2.47). 2.197. При несовпадении расчетной ширины с шириной плиты проектируются прерывистые фундаменты. Для прерывистых фундаментов, проектируемых с превышением расчетного сопротивления основания, коэффициент превышения не должен превышать величин, приведенных в табл. 51 (5), а для плит прямоугольной формы, кроме того, не должен быть больше коэффициента , приведенного в табл. 52. В случае применения плит с угловыми вырезами в ленточных фундаментах и в прерывистых без превышения расчетного сопротивления основания допускается фактическое давление на грунт превышать расчетное сопротивление основания на 15%, т. е. . 2.198. Расчет осадки ленточных и прерывистых фундаментов производится как сплошного ленточного фундамента на среднее давление, отнесенное к общей площади фундамента, включая промежутки между плитами и угловые вырезы. Примеры расчета фундаментов Пример 1. Рассчитать фундамент под стену длиной L=30 м по оси А производственного здания без подвала. Глубина заложения фундамента 2 м. Толщина фундаментной стены 30 см. Площадка сложена глинистыми грунтами, имеющими характеристики: кН/м3; кПа; кПа; °. Нагрузка на уровне верха фундамента кН/м. Предварительные размеры подошвы фундамента м. Определим расчетное сопротивление грунта основания: кПа. Ширина фундамента м. Здесь - вес фундамента и грунта на его обрезах. В этом случае расчетная ширина фундамента практически совпадает с шириной блока, равной 2,8 м. Поэтому применяем ленточный фундамент из плит с вырезами марки ФК-28-35В* в количестве 25 шт. (25 шт.). В этом случае расход бетона составляет 31,75 м3, металла - 1,041 т. Для типовых плит по серии 1.112-5 применяем плиту марки ФЛ-28.12-3. В этом случае расход бетона составляет 34,22, металла - 1,347, т.е. больше соответственно в 1,08 и 1,29 раза. Пример 2. Рассчитать фундамент под стену длиной 40 м того же здания по оси Б. Нагрузка на уровне верха фундамента кН/м. Расчетное сопротивление грунта основания кПа. Расчетная ширина фундамента м. Среднее давление р=222 кПа. Грунт имеет е=0,5. Принимаем прерывистый фундамент из плит прямоугольной формы шириной 2,4 м. Коэффициент превышения расчетного сопротивления в этом случае (табл. 50), а коэффициент [табл. 49 (5)]. Количество плит прямоугольной формы определяем по наименьшему из этих коэффициентов. Площадь ленточного фундамента А =2,25-40=90 м2. Суммарная площадь прямоугольных плит в прерывистом фундаменте м2. Количество плит в прерывистом фундаменте (42) шт. (площадь плиты Л;=2,4-1,18=2,83 м2). Расстояние между плитами (43) м. Определяем среднее давление по подошве плит по формуле кПа. Фактическое превышение расчетного сопротивления По этому давлению подбираем марку плиты по прочности. Принимаем марку ФЛ-24.12-2. Расход бетона составляет 31,86 м3, металла - 0,72 т. Заменяем плиты прямоугольные плитами с угловыми вырезами марки ФК-24.12. Площадь плит с вырезами составляет 2,496 м2. Фактический коэффициент превышения расчетного сопротивления основания для плит составляет , т.е. меньше допустимого. Фактическое давление по подошве прерывистого фундамента из плит с вырезами кПа. Фактический коэффициент превышения расчетного сопротивления (в случае если , уменьшаем расстояние между плитами до расстояния, при котором выполняется условие ). Для прерывистого фундамента применяем плиты с угловыми вырезами марки ФК-24.12-25В, рассчитанные на среднее давление по подошве р= =250 кПа (несущая способность указанных плит отвечает среднему давлению, отнесенному к площади плиты, вычисленной по внешним размерам без учета площади вырезов). Расход бетона при блоках с вырезами составляет 29,7 м3, металла 0,63 т. Таким образом, при устройстве прерывистых фундаментов из сплошных плит расход бетона больше в 1,07, металла в 1,14 раза. Пример 3. Исходные данные те же, что в примере 2, но в основании грунты залегают неравномерно, с перепадом толщины слоя в пределах здания в два раза. В этом случае допустимо применять прерывистые фундаменты без превышения расчетного сопротивления основания. Расчетная ширина фундамента м. Применяем сплошные плиты прямоугольной формы шириной 2,4 м. Расстояние между плитами определим по формуле (44) где и - ширина и длина типовой плиты; - расчетная ширина ленточного фундамента. м. Количество плит в прерывистом фундаменте определяется по формуле (45) шт. Площадь прерывистого фундамента м2. Среднее давление по подошве плит кПа. Принимаем прямоугольные плиты марки ФЛ-24.12-2. Расход бетона на фундамент составляет 36,4 м3, металла 0,83 т. Взамен сплошных плит можно применить плиты с вырезами марки ФК-24.12-25В*. В этом случае расход бетона 34 м3, металла 0,73 т, что меньше, чем при сплошных соответственно на 7 и 12 %. 2.199. При проектировании фундаментов следует учитывать, что: при необходимости должно предусматриваться заполнение с трамбованием промежутков между плитами прерывистого фундамента песком или местным грунтом; краевые давления при внецентренной нагрузке не должны превышать 1,2 среднего давления по подошве; при расчете осадок прерывистого фундамента из любых плит его следует рассматривать как непрерывный ленточный фундамент, равный по ширине прерывистому фундаменту; давление по подошве плит, пересчитанное на нагрузки, принимаемые для расчетов по прочности, не должно превышать давления, на которое запроектирована конструкция плит. 2.200(2.46). При увеличении нагрузок на основание существующих сооружений (например, при реконструкции) расчетное сопротивление грунтов основания должно приниматься в соответствии с данными об их физико-механических свойствах с учетом типа и состояния фундаментов и надфундаментных конструкций сооружения, продолжительности его эксплуатации, ожидаемых дополнительных осадок, при увеличении нагрузок на фундаменты и их влияния на примыкающие сооружения. 2.201. Давление на грунт от эксплуатируемых зданий и сооружений после стабилизации осадок может быть повышено, если эти здания и сооружения не имеют осадочных деформаций. Увеличение нагрузок на основания эксплуатируемых зданий и сооружений, которое может возникнуть при реконструкции, надстройке, капитальном ремонте и пр., допускается в таких размерах, при которых дополнительные осадки не нарушат эксплуатационную пригодность зданий и сооружений, а также прочность и сохранность конструкций. Не допускается увеличение нагрузок без принятия соответствующих конструктивных мероприятий, если конструкции здания или сооружения находятся в неудовлетворительном по сохранности состоянии и имеют трещины и другие дефекты. Не рекомендуется увеличивать нагрузки на здания и сооружения, возведенные на насыпных грунтах и грунтах с растительными остатками. 2.202. Решение о допустимости и величине дополнительных нагрузок на основание, а также о необходимых усилительных мероприятиях принимается проектной организацией на основе технического обследования конструкций и инженерно-геологических исследовании. Важно установить, какого размера и под какими частями здания или сооружения происходили осадки основания в процессе строительства и после его окончания и когда они затухли; какие возникали при этом деформации верхних конструкций и прекратилось ли их развитие; какие предпринимались ремонтно-укрепительные мероприятия, в том числе рихтовка крановых путей и другого оборудования. При наличии осадочных деформаций следует установить маяки и в случае их разрыва организовать наблюдение за осадками. Дополнительные инженерно-геологические исследования при отсутствии достаточных материалов изысканий, выполненных при первоначальном проектировании ранее построенного здания или сооружения, должны выполняться в соответствии с требованиями действующих нормативных документов как при новом проектировании. При проведении изысканий необходимо установить, не произошло ли существенного изменения геологических и гидрогеологических условий под реконструируемым зданием или сооружением. При этом около существующих фундаментов (с наружной и внутренней стороны фундамента) должны быть отрыты шурфы для уточнения размеров фундаментов, их состояния и для проведения исследований и испытаний грунтов на уровне подошвы фундаментов и ниже ее на 0,5-1 м. Шурфы должны отрываться как с наружной, так и с внутренней стороны фундаментов. Шурфы рекомендуется располагать с таким расчетом, чтобы они находились вблизи наиболее нагруженных фундаментов (или подлежащих наибольшей дополнительной нагрузке). Исследуются также грунты и фундаменты, над которыми в верхних конструкциях наблюдаются какие-либо дефекты. Расчет дополнительных осадок оснований отдельных фундаментов допускается выполнять на дополнительную величину давления, возникающую при увеличении нагрузок на фундаменты, если установлено, что осадки от ранее существовавших нагрузок полностью стабилизировались. 2.203(2.47). Расчетное сопротивление грунта основания R, вычисленное по формуле (33(7)), может быть повышено в 1,2 раза, если расчетные деформации основания (при давлении, равном R) не превосходят 40 % предельных значений [пп. 2.248-2.256 (2.51-2.55)]. При этом повышенное давление не должно вызывать деформации основания свыше 50 % предельных и превышать значение давления из условия расчета оснований по несущей способности в соответствии с требованиями пп. 2.261-2.288 (2.57- -2.65). Пример. Определение возможности повышения расчетного сопротивления грунта на 20 % вследствие малой величины осадок. Здание крупнопанельное, высотой 9 этажей, с поперечными и продольными несущими стенами. Междуэтажные перекрытия опираются на стены по всему контуру. Это здание по п. 2.178 может быть отнесено к зданиям с жесткой конструктивной схемой. Отношение длины здания к его высоте равно 1,5. Предельно допустимая средняя осадка основания фундаментов равна 10 см. Фундаменты проектируются ленточные с глубиной заложения м, считая от уровня планировки срезкой. Предусмотрен подвал шириной 12 м и глубиной 1,2 м от отметки планировки. Толщина слоя грунта от подошвы фундамента до пола подвала м, а толщина бетонного пола подвала м. Удельный вес материала пола подвала кН/м3. Нагрузка, действующая по верхнему обрезу фундамента, подсчитанная по грузовым площадям без учета перераспределения надфундаментной конструкцией, составляет 350 кН/м. Для определения нагрузки (по подошве фундамента) и величины расчетного сопротивления R примем для предварительных расчетов ширину ленточных фундаментов равной: м. В этом случае дополнительная нагрузка от веса фундамента и грунта по нижнему его обрезу (при усредненном удельном весе бетона и грунта кН/м3) составит:кН/м3. Полная нагрузка равна: кН/м, а давление по подошве фундамента кПа (3,2 кгс/см2). Ниже подошвы фундамента до глубины 7 м залегает песок мелкий с коэффициентом пористости е =0,74, а ниже е =0,65. Засыпка пазух фундаментов предусматривается тем же мелким песком с уплотнением его до плотности сухого грунта 1,6 т/м3. Уровень подземных вод расположен ниже подошвы фундамента на 8 м. По табл. 26 (табл. 1 прил. 1) нормативные значения характеристик грунта равны: кПа;кПа. Удельный вес песка ниже подошвы фундамента кН/м3 и выше подошвы кН/м3. Значения прочностных и деформационных характеристик грунта для расчетов по второму предельному состоянию допускается принимать равными нормативным. .По аналогии за расчетные значения плотности грунтов принимаем также их нормативные значения. В этом случае при определении R в формулу (33(7)) вводится коэффициент . Для определения расчетного сопротивления по формуле (33(7)) установим в зависимости от указанных выше инженерно-геологических и конструктивных данных коэффициенты, входящие в нее. Коэффициенты и принимаем по табл. 43 (3); - по указаниям п. 2.174(2.41); - по табл. 44 (4). Для мелкого песка (не насыщенного водой) . Для зданий жесткой конструктивной схемы при относительной его длине 1,5 коэффициент . Поскольку значения прочностных характеристик грунта взяты из таблиц нормативные, то коэффициент . Для ° имеем . Определим приведенную глубину заложения фундамента от пола подвала по формуле (34(8)) м. Расчетное сопротивление равно: кПа (3,4 кгс/см2). Величина осадки данного фундамента составляет около 2 см, что меньше допустимой, равной 10 см. Поскольку осадка фундамента меньше 40 % допустимой, возможно увеличить расчетное сопротивление основания в 1,2 раза и принять равным:кПа (4,1 кгс/см2). Тогда уточненная ширина фундамента равна: м. При такой ширине фундамента расчетное сопротивление грунта основания равно: кПа (4 кгс/см2). В данном случае фактическое давление по подошве фундамента, равно: р' =R' = 410 кПа и превышает расчетное сопротивление основания R", определенное при ширине фундамента м на 3 %, что допустимо. 2.204(2.48). При наличии в пределах сжимаемой толщи основания на глубине z от подошвы фундамента слоя грунта меньшей прочности, чем прочность грунта вышележащих слоев, размеры фундамента должны назначаться такими, чтобы обеспечивалось условие (46(9) где и- вертикальные напряжения в грунте на глубине z от подошвы фундамента соответственно дополнительное от нагрузки на фундамент и от собственного веса грунта, кПа (тс/м2); - расчетное сопротивление грунта пониженной прочности на глубине 2, кПа (тс/м2), вычисленное по формуле (33(7)) для условного фундамента шириной , м, равной: (47(10)) где здесь N - вертикальная нагрузка на основание от фундамента; и- соответственно длина и ширина фундамента.
Рис. 11. Схема для проверки расчетного сопротивления по подстилающему слою грунта 1 - грунт верхнего слоя: 2 - грунт подстилающего слоя 2.205. В случае если проверка по подстилающему слою грунта относится к ленточному фундаменту, когда нагрузка N дается на 1 м, то условный фундамент можно считать той же длины, что и длина проектируемого фундамента. Вследствие этого ширину условного фундамента допускается определять по формуле (48) Для квадратного фундамента (49) Пример. Определение размеров фундамента при проверке по подстилающему слою грунта меньшей прочности, чем прочность грунта вышележащих слоев (рис. 11). Грунтовые условия представлены следующими напластованиями: с поверхности до глубины 3,8 м залегают крупные пески с характеристиками: °,кН/м3 и кПа. Пески подстилаются суглинками, имеющими характеристики: °, кПа, кН/м3 и кПа. Характеристики грунтов приняты по результатам испытаний. Здание с гибкой конструктивной схемой. Нагрузка на фундамент кН. Эксцентриситет нагрузки м. Глубина заложения фундамента - 2м. Фундамент принимаем квадратный со стороной м. а) Расчетное сопротивление грунта под подошвой фундамента вычисляем по формуле (33(7)). Коэффициенты условий работы грунтового основания: и . Коэффициент . Для ° по табл. 44(4) находим , расчетное сопротивление основания равно: кПа. Давление по подошве фундамента кПа. Принимая во внимание, что расчетное сопротивление грунта выше фактического давления по подошве фундамента, размеры последнего могут быть уменьшены и приняты равными 2,85´2,85 м. В этом случае R=620 кПа и давление р=620 кПа. Величина осадки такого фундамента составляет см, что меньше предельно допустимой. б) Осуществляем проверку по подстилающему слою, расположенному на глубине м ниже подошвы фундамента. Дополнительное давление на основание на глубине 2 м кПа;и . Дополнительное напряжение на глубине z равно: кПа. Ширину условного фундамента определяем по формуле (49), Для этого вначале определим м2. Тогда м. Для условного фундамента на глубине , т. е. на кровле подстилающего слоя с характеристиками, приведенными выше, расчетное сопротивление определяем по формуле (33 (7)) при значениях ; ; и коэффициентах . кПа. Сравнение фактически действующего давления с : кПа, т.е. условие (46 (9)) не выполнено, и необходимо увеличивать размеры фундамента. Увеличиваем площадь фундамента примерно пропорционально отношению действующего напряжения к расчетному сопротивлению м2. Размер стороны нового фундамента м, принимаем размеры 4´4 м. Давление по подошве фундамента равно: кПа. В этом случае кПа, а значение на глубине 1,8 м при и кПа. Величина , равна: м2, а ширина условного фундамента м. Расчетное сопротивление основания грунта подстилающего слоя кПа. Суммарное давление на глубине z равно: , т.е. условие (46 (9)) вновь не выполнено. Увеличиваем размеры фундамента до таких значений, чтобы условие (46 (9)) выполнилось. При этом допустимо отклонение в пределах 2 %. 2.206(2.49). Давление на грунт у края подошвы внецентренно нагруженного фундамента (вычисленное в предположении линейного распределения давления под подошвой фундамента при нагрузках, принимаемых для расчета оснований по деформациям), как правило, должно определяться с учетом заглубления фундамента в грунт и жесткости надфундаментных конструкций. Краевое давление при действии изгибающего момента вдоль каждой оси фундамента не должно превышать 1,2 R и в угловой точке 1,5 R (здесь R - расчетное сопротивление основания, определяемое в соответствии с требованиями пп. 2.174-2.204(2.41- 2.48). Примечание. При расчете оснований фундаментов мостов на внецентренную нагрузку следует руководствоваться требованиями СНиП по проектированию мостов и труб. 2.207. При расчете внецентренно нагруженных фундаментов помимо трапециевидных эпюр давлений могут быть допущены и треугольные, в том числе укороченной длины, обозначающие краевой отрыв подошвы фундамента от грунта при относительном эксцентриситете равнодействующей более 1/6 (рис. 12).

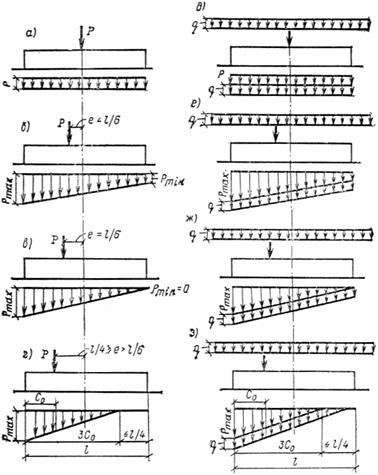

Рис. 12. Эпюры давлений по подошве фундаментов при центральной и внецентренной нагрузках а-г - при отсутствии нагрузок на полы; д-з - при сплошной равномерно распределенной нагрузке интенсивностью q; а и д— при центральной нагрузке; б и е - при эксцентриситете нагрузки ; в и ж - при -; г и з - при (с частичным отрывом фундамента от грунта) Для фундаментов колонн зданий, оборудованных мостовыми кранами грузоподъемностью 75 т и выше, а также для фундаментов колонн открытых крановых эстакад при кранах грузоподъемностью свыше 15 т, для труб, домен и других сооружений башенного типа или при величине расчетного сопротивления основания фундаментов менее кПа (1,5 кгс/см2) всех видов зданий и сооружений размеры фундаментов рекомендуется назначать такими, чтобы эпюра давлений была трапециевидной, с отношением краевых давлений . В остальных случаях для фундаментов зданий с мостовыми кранами допускается треугольная эпюра, но без отрыва подошвы фундамента от грунта, т. е. с относительным эксцентриситетом равнодействующей, равным 1/6. Для фундаментов бескрановых зданий с подвесным транспортным оборудованием допускается треугольная эпюра давлений с нулевой ординатой на расстоянии не более 1/4 длины подошвы фундамента, что соответствует относительному эксцентриситету равнодействующей не более 1/4. Требования, ограничивающие допустимую форму эпюры давления на грунт (допустимую величину эксцентриситета), относятся к любым основным сочетаниям нагрузок. 2.208. Краевые давления определяются по формулам: при относительном эксцентриситете 1/6. (50) при относительном эксцентриситете 1/6. (51) где N - сумма вертикальных нагрузок, действующих на основание, кроме веса фундамента и грунта на его обрезах и определяемых для случая расчета основания по деформациям; А - площадь подошвы фундамента; - среднее взвешенное значение удельных весов тела фундамента, грунта и пола, расположенных над подошвой фундамента, принимается равным 20 кН/м3; d - глубина фундамента; М - момент от равнодействующей всех нагрузок, действующих по подошве фундамента, найденных с учетом заглубления фундамента в грунте и перераспределяющего влияния верхних конструкций или без этого учета; W - момент сопротивления площади подошвы фундамента; - расстояние от точки приложения равнодействующей до края фундамента по его оси, определяемое по формуле (52) е - эксцентриситет нагрузки по подошве фундамента, определяемый по формуле (53) При относительном эксцентриситете 1/30 краевые давления допускается не определять, поскольку при среднем давлении краевое давление . 2.209. При наличии моментов, действующих в двух направлениях и параллельных осям х и у прямоугольного фундамента, величина наибольшего давления в угловой точке определяется по формуле 2.210. При наличии на полах сплошной равномерно распределенной нагрузки интенсивностью q краевые и средние эпюры давления по подошве следует увеличивать на величину q (см. рис. 12). Нагрузку на полы промышленных зданий допускается принимать кПа, если в технологическом задании на проектирование не оговаривается большее значение этой нагрузки. 2.211. Если нагрузка на полы расположена лишь с одной стороны фундамента, она учитывается как полосовая. При действии местной (полосовой) равномерно распределенной нагрузки интенсивностью q в виде полосы шириной (рис. 13) средние давления на грунт под подошвой фундамента, а также краевые давления должны быть увеличены на , где коэффициент изменения в толще грунта давления от нагрузки на полы принимается по табл. 53 в зависимости от отношений и , в которых z и у - координаты точек, расположенных по вертикали, проходящей через рассматриваемую точку на подошве фундамента.

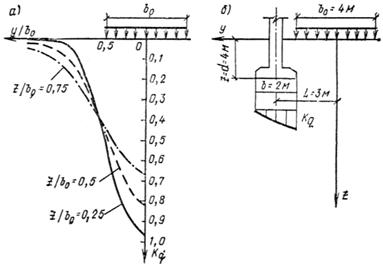

Рис. 13. Расчетные схемы для учета влияния полосовой нагрузки на деформацию основания а - значения коэффициента , соответствующие различным горизонтальным сечениям основания; б—схема для примера расчета вертикальных напряжений от полосовой нагрузки на уровне подошвы фундамента Таблица 53
Таблица 54
Пример. Определение давлений по подошве фундаментов от полосовой нагрузки на полах (см. рис. 13). Фундаменты шириной b=2 м заглублены от пола помещения на d=4 м; нагрузка на полах интенсивностью q=20 кПа равномерно распределена по полосе шириной м. Полоса удалена от оси фундамента на м (считая от оси полосы). Подсчет давлений выполним для трех точек подошвы фундамента: 1) для наиболее удаленной от полосовой нагрузки краевой точки, находящейся на расстоянии от оси полосы, равном 2) для осевой точки 3) для наиболее близкой краевой точки Давление в указанных точках находим для глубины z, равной глубине заложения фундамента z =d и z =0,5d. Давления определяются через коэффициент , найденный по табл. 53. Подсчет приведен в табл. 54 Определение осадки 12.212 (1 прил. 2). Осадка основания s с использованием расчетной схемы в виде линейно деформируемого полупространства [п. 2.173(2.40)] определяется методом послойного суммирования по формуле (55(1 прил. 2)) где - безразмерный коэффициент, равный 0,8; - среднее значение дополнительного вертикального нормального напряжения в i-ом слое грунта, равное полусумме указанных напряжений на верхней и нижней границах слоя по вертикали, проходящей через центр фундамента [см. пп. 2.13-2.215 (2-4 прил. 2)]; и - соответственно толщина и модуль деформации i-го слоя грунта; n - число слоев, на которое разбита сжимаемая толща основания. 1 В настоящем разделе, кроме специально оговоренных случаев, приняты следующие единицы: для линейных величин - м(см), для сил - кН (кгс); для напряжений, давлений и модулей деформации - кПа (кгс/см 2); для удельного веса - кН/м3 (кгс/см 3), При этом распределение вертикальных нормальных 2 напряжений по глубине основания принимается в соответствии со схемой, приведенной на рис. 14 (1 прил. 2). 2 Далее для краткости слово «нормальное» опускается. Примечание. При значительной глубине заложения фундаментов расчет осадки рекомендуется производить о использованием расчетных схем, учитывающих разуплотнение грунта вследствие разработки котлована.
Рис. 14. (1 прил. 2). Схема распределения вертикальных напряжений в линейно-деформируемом полупространстве. DL - отметка планировки; HL - отметка поверхности природного рельефа; FL - отметка подошвы фундамента; WL - уровень подземных вод; В.С - нижняя граница сжимаемой толщи; d и dn - глубина заложения фундамента соответственно от уровня планировки и поверхности природного рельефа; b - ширина фундамента; р - среднее давление под подошвой фундамента; р0 - дополнительное давление на основание; и - вертикальное напряжение от собственного веса грунта на глубине z от подошвы фундамента и на уровне подошвы; и - дополнительное вертикальное напряжение от внешней нагрузки на глубине z от подошвы фундамента и на уровне подошвы; - глубина сжимаемой толщи 2.213 (2 прил. 2). Дополнительные вертикальные напряжения на глубине z от подошвы фундамента: - по вертикали, проходящей через центр подошвы фундамента, и - во вертикали, проходящей через угловую точку прямоугольного фундамента, определяются ло формулам (56(2 прил. 2)) (57(3 прил. 3)) где - коэффициент, принимаемый по табл. 55 (1 прил. 2) в зависимости от формы подошвы фундамента и относительно глубины, равной: - при определении и - при определении ; - дополнительное вертикальное давление на основание (для фундаментов шириной м принимается ; р - среднее давление под подошвой фундамента; - вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента [при планировке срезкой принимается , при отсутствии планировки и планировке подсыпкой , где - удельный вес грунта, расположенного выше подошвы, d и dn - обозначены на рис. 14 (1 прил. 2)]. Таблица 55 (1 прил. 2) Коэффициент
Примечания: 1. В табл. 55 (1 прил. 2) обозначено: b - ширина или диаметр фундамента, l - длина фундамента. 2. Для фундаментов, имеющих подошву в форме правильного многоугольника с площадью А, значения a принимаются как для круглых фундаментов радиусом . 3. Для промежуточных значений z и h) коэффициент a определяется по интерполяции.
Рис 15. (2 прил. 2). Схема к определению дополнительных вертикальных напряжений в основании рассчитываемого фундамента с учетом влияния соседнего фундамента методом угловых точек а - схема расположения рассчитываемого 1 и влияющего фундамента 2: б - схема расположения фиктивных фундаментов с указанием знака напряжений в формуле 58 (4 прил. 2) под углом j-го фундамента 2.214 (3 прил. 2). Дополнительные вертикальные напряжения на глубине z по вертикали, проходящей через произвольную точку А (в пределах или за пределами рассматриваемого фундамента с дополнительным давлением по подошве, равным ) определяются алгебраическим суммированием, напряжений в угловых точках четырех фиктивных фундаментов [рис. 15 (2 прил. 2)] по формуле (58(4 прил. 2)) 2.215 (4 прил. 2). Дополнительные вертикальные напряжения на глубине z по вертикали, проходящей через центр рассчитываемого фундамента, с учетом влияния соседних фундаментов или нагрузок па прилегающие площади определяются по формуле (59(5 прил. 2)) где k - число влияющих фундаментов. 2.210. При сплошной равномерно распределенной нагрузке на поверхности земли интенсивностью q (например, от веса планировочной насыпи) значение для любой глубины 2 определяется по формуле (60) В случае односторонней пригрузки (на полуплоскости) (61) 2.217 (5 прил. 2). Вертикальное напряжение от собственного веса грунта на границе слоя, расположенного на глубине z от подошвы фундамента, определяется по формуле (62(6 прил. 2)) где - удельный вес грунта, расположенного выше подошвы фундамента; - обозначение - см. рис. 14 (1 прил. 2); и- соответственно удельный вес и толщина i-гo слоя грунта. Удельный вес грунтов, залегающих ниже уровня подземных вод, но выше водоупора, должен приниматься с учетом взвешивающего действия воды [см. формулу (36)]. Удельный вес полностью водонасыщенных грунтов (степень водонасыщения , удельный вес ) с учетом взвешивающего действия воды определяется по формуле (63) где - удельный вес грунта при полном водонасыщении; - удельный вес воды. При определении в водоупорном слое следует учитывать давление столба воды, расположенного выше рассматриваемой глубины. 2.218 (6 прил. 2). Нижняя граница сжимаемой толщи основания принимается на глубине , где выполняется условие (здесь - дополнительное вертикальное напряжение на глубине по вертикали, проходящей через центр подошвы фундамента, определяемое по указаниям пп. 2.213 и 2.215 (2 и 4 прил. 2); - вертикальное напряжение от собственного веса грунта, определяемое по п. 2.217 (5 прил. 2). Если найденная по указанному выше условию нижняя граница сжимаемой толщи находится в слое грунта с модулем деформации МПа (50 кгс/см2) или такой слой залегает непосредственно ниже глубины , нижняя граница сжимаемой толщи определяется исходя из условия . Пример. Рассчитать осадку фундамента Ф-1 здания с учетом влияния нагрузки на фундамент Ф-2 .(рис. 16) при следующих данных.

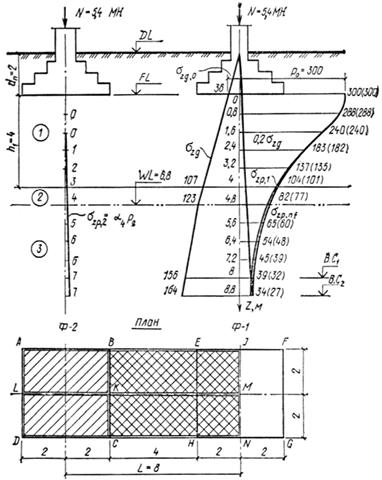

Рис. 16. К расчету осадки фундамента Ф-1 с учетом влияния соседнего фундамента Ф-2 1 - песок пылеватый; 2 - песок мелкий; 3- то же, ниже уровня подземных вод; В.С1 - нижняя граница сжимаемой толщи для фундамента Ф-1 без учета влияния Ф-2; В.С2 - то же с учетом этого влияния. Значения (вертикальные нормальные напряжения только от нагрузки, действующей на фундамента Ф-1, указаны в скобках) С поверхности до глубины 6 м залегает песок пылеватый (слой 1) со следующими характеристиками: кН/м3 (2,66 тс/м3); кН/м3 (1,78 тс/м3); кПа (0,04 кгс/см2); °; МПа (180 кгс/см2). Прочностные и деформационные характеристики приняты по табл. 26 (табл. 1 прил. 1). Слой 2 - песок мелкий со следующими характеристиками: кН/м3 (2,66 тс/м3); кН/м3 (1,99 тс/м3); кПа (0,02 кгс/см2); °; МПа (280 кгс/см2). Уровень подземных вод находится на глубине 6,8 м от поверхности. Удельный вес песка мелкого с учетом взвешивающего действия воды определяем по формуле (36) кН/м3 (1,02 тс/м3). Суммарная нагрузка на основание от каждого фундамента , МН=5400 кН (540 тс). Глубина заложения м. Размеры фундаментов в плане 4´4 м приняты исходя из условия, чтобы среднее давление по подошве р не превышало расчетного сопротивления грунта основания R. В данном случае получено кПа (3,38 кгс/см2)<R=341 кПа (3,41 кгс/см2). Дополнительное давление на основание кПа (3 кгс/см2). Значения по оси фундамента Ф-1 получаем суммированием напряжении от давления под самим фундаментом и дополнительного напряжения от влияния фундамента Ф-2. Последнее определяем методом угловых точек по формуле (58) (4 прил. 2) как алгебраическую сумму напряжений на рассматриваемой глубине в угловой точке М четырех загруженных площадей (фиктивных фундаментов): MLAT и MNDL с положительным давлением и МКВIи MNCK - с отрицательным (см. рис. 16). Соотношения сторон указанных прямоугольных фундаментов равны: для EFGH (Ф-1) ; для MLAT и MNDL ; для MKBI и MNCK . Разбиваем основание на слои толщиной м. При этом и . Вычисления сведены в табл. 56, в которой коэффициенты затухания напряжений по вертикали, проходящей через точку М, приняты по табл. 55 (табл. 1 прил. 2) и относятся к прямоугольникам: - EFGH (Ф-1), - MLAT и MNDL, - MKBI и MNCK, - ABCD (Ф-2). Коэффициент определен с учетом формул 58 (4 прил. 2) и 57 (3 прил. 2): . Он учитывает влияние нагрузки от фундамента Ф-2. Коэффициент принят в соответствии с формулой (59) (5 прил. 2). Напряжения от внешней нагрузки (нагрузок на фундаменты Ф-1 и Ф-2) вычислены по формулам (56) (2 прил. 2), (58) (4 прил. 2) и (59) (5 прил. 2), напряжения от собственного веса грунта - по формуле (62) (6 прил. 2). Таблица 56
Как видно из табл. 50, условие выполняется на глубине z=8 м, а условие - на глубине z=8,8 м. Определяем осадку фундамента Ф-1 по формуле (55) (1 прил. 1): без учета влияния Ф-2 s=0,8×0,8[(300 + 2×288 + 2×240 + 2×183 + 2×135 + 101)/ /(2×18000)+(101 + 2×77 + 2×60 + 2×48 + 2×39 + 32)/(2×28000)] =0,043 м = 4,3 см; с учетом влияния Ф-2 s=0,8×0,8[(300 + 2×288 + 2×240 + 2×183 + 2×137 + 104) /(2×18000) + (104 + 2×81 + 2×65 + 2×54 + 2×45 + 2×39 +34)/(2×28000)] = 0,045 м=4,5 см.

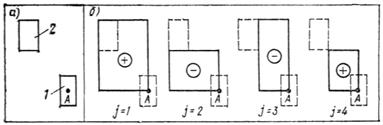

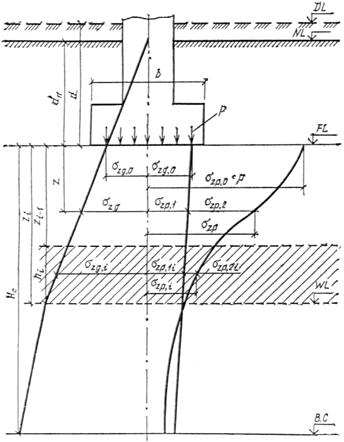

Рис. 17. (3 прил. 2). Схема к расчету осадок с использованием расчетной схемы основания в виде линейно деформируемого слоя 2.219 (7 прил. 2). Осадка основания с использованием расчетной схемы линейно деформируемого слоя [см. п. 2.173(2.40) и рис. 17 (рис. 3 прил. 2)] определяется по формуле (64(7 прил. 2)) где р - среднее давление под подошвой фундамента [для фундаментов шириной b<10 м принимается - см. п. 2.213 (2 прил. 2)]; b - ширина прямоугольного или диаметр круглого фундамента; - коэффициенты, принимаемые по табл. 57 и 58 (табл. 2 и 3 прил. 2); п - число слоев, различающихся по сжимаемости в пределах расчетной толщины слоя Н, определяемой в соответствии с указаниями п. 2.220 (8 прил. 2); - коэффициенты, определяемые по табл. 59 (табл. 4 прил. 2) в зависимости от формы фундамента, соотношения сторон прямоугольного фундамента и относительной глубины, на которой расположены подошва и кровля i-го слоя соответственно и; - модуль деформации i-го слоя грунта. Примечание. Формула (64) (7 прил. 2) служит для определения средней осадки основания, загруженного равномерно распределенной по ограниченной площади нагрузкой. Эту формулу допускается применять для определения осадок жестких фундаментов. Таблица 57 (2 прил. 2) Коэффициент
Таблица 57 (2 прил. 2) Коэффициент
Таблица 59 (4 прил. 2) Коэффициент
Примечание. При промежуточных значениях и коэффициент k определяется по интерполяции. 2.220 (8 прил. 2). Толщина линейно деформируемого слоя Н [рис. 17 (3 прил. 2)] в случае, оговоренном в п. 2.173 (2.40а), принимается до кровли грунта с модулем деформации МПа (1000 кг/см2), а при ширине (диаметре) фундамента b>10 м и среднем значении модуля деформации грунтов основания Е >10 МПа (100 кгс/см') вычисляется по формуле (65(8 прил. 2)) гдеи- принимаются соответственно равными для оснований, сложенных: пылевато-глинистыми грунтами - 9 и 0,15 м; песчаными грунтами - 6 и 0,1 м; - коэффициент, принимаемый равным: при среднем давлении под подошвой фундамента кПа (1 кгс/см2), при кПа (5 кгс/см2), а при промежуточных значениях - по интерполяции. Если основание сложено пылевато-глинистыми и песчаными грунтами, значение Н определяется по формуле (66(9 прил. 2 )) где - толщина слоя, вычисленная по формуле (65(8 прил. 2)) в предположении, что основание сложено только песчаными грунтами; - суммарная толщина слоев пылевато-глинистых грунтов в пределах от подошвы фундамента до глубины, равной - значению Н, вычисленному по формуле (65(8 прил. 2)) в предположении, что основание сложено только пылевато-глинистыми грунтами. Значение Н, вычисленное по формулам (65) и (66) (8 и 9 прил. 2), должно быть увеличено на толщину слоя грунта с модулем деформации Е<10 МПа (100 кгс/см2), если этот слой расположен ниже Н и толщина его не превышает 0,2Н. При большей толщине слоя такого грунта, а также если вышележащие слон имеют модуль деформации Е<10 МПа (100 кгс/см2), расчет деформаций основания выполняется по расчетной схеме линейно деформируемого полупространства. 2.221. Указания п. 2.219 (7 прил. 2) относятся к определению средней осадки основания. В случае неоднородного основания толщины слоев грунта с различными деформационными характеристиками принимаются средними в пределах контура фундамента. Средняя осадка фундамента сложной формы в плане определяется по формуле (64) (7 прил. 2) как для равновеликого прямоугольника или круга, максимально приближающегося по своим очертаниям к действительному фундаменту. 2.222. Осадки центра, середин сторон и угловых точек прямоугольной площадки с размерами , равномерно загруженной давлением р, кПа (кгс/см2), определяются по формуле (67) где Е - модуль деформация грунта основания; кПа (кгс/см2), принимаемый средним в пределах сжимаемой толщи Н по указаниям п. 2.236 (11 прил. 2); - то же обозначение, что в формуле (64) (7 прил. 2); - коэффициент, принимаемый по табл. 60 для центра прямоугольной площадки; - то -же, для середины большей стороны; - то же, для середины меньшей стороны; - то же, для угловой точки. Таблица 60
Примечание. Значения посчитаны для . 2.223. Осадки центра, угловых точек и середин сторон равномерно загруженных прямоугольных площадок (фундаментов) с учетом влияния соседних фундаментов или нагрузок на прилегающие площади определяются по формуле (67) с использованием метода фиктивных фундаментов аналогично указанному в п. 2.214(3 прил. 2) или с помощью ЭВМ. Дополнительную осадку фундамента шириной b ³10 м от влияния соседних фундаментов допускается принимать равной дополнительной осадке центра рассчитываемого фундамента. Таблица 61
2.224. Осадки поверхности основания, равномерно загруженного давлением р по круглой площадке радиусом , на расстоянии от центра этой площадки определяются по формуле (67), в которой коэффициент принимается по табл. 61. Указанной формулой допускается пользоваться для определения осадок поверхности основания за пределами жесткого круглого фундамента. 2.225. Осадки неравномерно загруженных площадей, а также различных точек фундаментов сложной формы в плане допускается определять с учетом взаимного влияния «элементарных» прямоугольных фундаментов, на которые условно разбивается исходный фундамент. Определение осадки за пределом линейной зависимости между напряжениями и деформациями в грунте 2.226. Осадку основания при давлении под подошвой фундамента р, превышающем расчетное сопротивление грунта основания R, допускается определять по формуле (68) где - осадка основания при давлении p=R [или p=1,2R, если удовлетворяются требования п. 2.203 (2.47); - предельное сопротивление грунта основания, определяемое как отношение силы предельного сопротивления основания к приведенной площади подошвы фундамента ; - вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента. Формулу (68) можно применять при однородном основании в пределах глубины , определяемой по формуле (69), но принимаемой не менее (- ширина фундамента). (69) где - то же, что в формуле (68); - среднее значение модуля деформации грунтов основания в пределах сжимаемой толщи, определяемой по п. 2.218(6 прил. 2); - безразмерный коэффициент, равный 0,8; - дополнительное вертикальное давление на основание. Пример. Определение осадки за пределами линейной зависимости. Ленточный фундамент под стену здания расположен на пылеватом маловлажном песке. Нагрузка на 1 м составляет 333 кН. Фундамент заглублен в грунт на 1,6 м. Ниже подошвы фундамента на глубине 1 м от нее залегает мягкопластичный суглинок. Характеристики грунтов основания следующие. Песок пылеватый (верхний слой): расчетные значения удельного веса кН/м3 (1,80 тс/м3) и кН/м3 (1,75 тс/м3), удельное сцепление , угол внутреннего трения °,°. Модуль деформации E=18,0 МПа (180 кгс/см2). Суглинок мягкопластичный (нижний слой): расчетные значения удельного веса кН/м3 (1,85 тс/м3), кН/м3 (1,80 тс/м3), удельное сцепление кПа (0,16 кгс/см2), кПа (0,14 кгс/ /см2), угол внутреннего трения (°, °, модуль деформации E=9,0 МПа (90 кгс/см2). Расчет производится в следующем порядке. 1. Вычисляется величина расчетного сопротивления. Коэффициенты . Принимаем ширину фундамента b=1,4 м. В данном случае °, поскольку м менее глубины верхнего слоя грунта под подошвой фундамента, составляющей 1 м. Фактическое давление по подошве кПа (2,37 кгс/см2), т.е. превышает расчетное сопротивление грунта. 2. Определяется величина осадки при давлении по подошве р=237 кПа (2,37 кгс/см2) (т. е. в пределах линейной зависимости), которая в этом случае составит см. Определим осадку . за продолами линейной зависимости, т. е. при , например при р=1,2R=1,2×237=284 кПа (2,84 кгс/см2). По формуле (69) определяется глубина, в пределах которой вычисляются средние значения расчетных характеристик см. кПа .(0,084 кгс/см2); °; кН/м3 (1,78 тс/м3). В рассматриваемом случае при b=l,4 м, d=l,6 м и l=1 м кПа (5,31 кгс/см2). 3. Вычисляется по методу линейно деформируемого полупространства осадка . При кПа и, следовательно, кПа, получены значения см и м. 4. По формуле (68) вычисляется осадка при р=284 кПа (2,84 кгс/см2) см. Расчет деформаций оснований с учетом разуплотнения грунта при разработке котлована 2.227. Осадки фундаментов, устраиваемых в котлованах глубиной D>5 м, рекомендуется определять с учетом разуплотнения грунта вследствие его выемки из котлована и различной сжимаемости грунтов при давлениях, меньших и больших вертикальных напряжений от собственного веса грунта. В этом случае осадка основания определяется методом послойного суммирования как сумма двух составляющих (70) где - осадка от давления под подошвой фундамента , равного вертикальному напряжению от собственного веса грунта на этом уровне ( ), определяемая по указаниям п. 2.228; - осадка от давления , определяемая по указаниям п. 2.230. Распределение вертикальных напряжений по глубине основания принимается в соответствии со схемами, приведенными на рис. 18 и 19. 2.228. Осадка основания от давления определяется по формуле (71) где и hi - то же, что в формуле (55) (1 прил. 2); - среднее значение вертикального напряжения в i-ом слое грунта от давления вторичного уплотнения (при (см. пп. 2.229, 2.231); - модуль деформации i-гo слоя грунта, характеризующий его сжимаемость при давлении (см. п. 2.232); n - число слоев, на которое разбита сжимаемая толща основания , устанавливаемая по указаниям п. 218 (6 прил. 2);

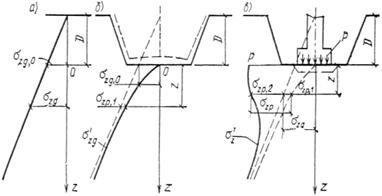

Рис. 18. Эпюры давлений а - в природном массиве; б - после откопки котлована; в - после устройства фундамента и возведения сооружения 2.229. Вертикальные напряжения в грунте от давления на глубине от подошвы фундамента по вертикали, проходящей через его центр, определяются по формуле (72) где - коэффициент, принимаемый по табл. 62 в зависимости от относительной глубины , отношения сторон котлована по дну и отношения ширины котлована к его глубине . 2.230. Осадка основания от давления определяется по формуле (73) где и hi - то же, что в формуле 55 (1 прил. 2); - среднее значение вертикального напряжения в i-ом слое грунта от давления доуплотнения определяемое с учетом указаний п. 2.231; - модуль деформации i-го слоя грунта, характеризующий его сжимаемость при давлении . 2.231. Вертикальные напряжения в грунте от давления на глубине от подошвы фундамента по оси, проходящей через его центр, определяются по формулам при (74) при (75) где - определяется в соответствии с пп. 2.213—2.215 (2—4 прил. 2) от полного давления под подошвой фундамента р.
Рис. 19. Схема расчета осадки фундамент 2.232. Модуль деформации определяется штамповыми испытаниями (или компрессионными), при этом модуль вычисляется по ветви разгрузки, по ветви нагрузки. Модуль деформации грунта на глубине допускается определять по формуле (76) где - модуль деформации соответствующий полной разгрузке грунта при штамповых (или компрессионных) испытаниях. Таблица 62
При отсутствии таких испытаний на ветви разгрузки допускается определять модуль деформации по формуле (77) где k - коэффициент, равный отношению модулей деформации при полной разгрузке и нагрузке и , определяемый по табл. 63 и 64 для глинистых и песчаных грунтов. Пример 1. Рассчитать осадку фундамента с учетом разуплотнения грунта при разработке котлована при следующих данных.

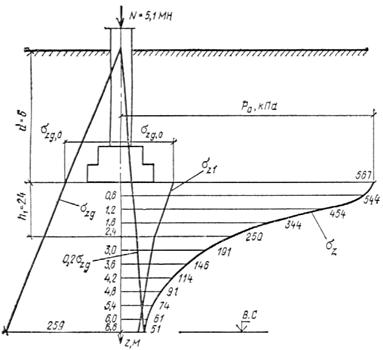

Рис. 20. Расчетная схема к примеру С поверхности до глубины 8,4 м (рис. 20) залегает суглинок со следующими характеристиками: кН/м3; кН/м3; ; ; ; кПа; °; МПа. Ниже залегает глина, для которой кН/м3; кН/м3; ; ; ; кПа; °. Компрессионные испытания глины дали следующие результаты:
Подземные воды в пределах исследуемых глубин не обнаружены. Фундамент имеет подошву квадратной формы со стороной м. Глубина заложения м. Котлован имеет размеры по дну м и глубину м. Расчетная нагрузка на основание под фундаментом с учетом его веса МН. Таблица 63
Расчетное сопротивление грунта основания находим используя характеристики верхнего слоя по формуле (33(7)) кПа. Среднее давление на грунт под подошвой фундамента от расчетных нагрузок (для расчета основании по деформациям при коэффициенте надежности, равном единице) меньше вычисленного расчетного сопротивления грунта основания кПа <R=573 кПа. Таблица 64
Таблица 65
Расчет осадок проводим в следующей последовательности (результаты вычислений сведены в табл. 65). Разбиваем толщу основания на слои толщиной м. Вычисляем значения По табл. 55 (табл. 1 прил. 2) определяем значения коэффициента на границах слоев по вертикали, проходящей через центр подошвы фундамента. Вычисляем на границах слоев вертикальные напряжения от внешней нагрузкии от собственного веса грунта . Вычисляем . Определяем значения коэффициента на границах «элементарных» слоев, пользуясь табл. 62 с учетом полученных и и и производя линейную интерполяцию в пределах значений - 0¸0,5; 0,5¸1; 1¸2. Вычисляем на границах «элементарных» слоев значения вертикальных напряжений и . Вычисляем модули деформации. Для верхнего слоя грунта имеем МПа. Значение модулей деформации определяем, используя рекомендации п. 2.232. Для суглинка с коэффициент k=2. Вычисляем на границах «элементарных» слоев: МПа; МПа; МПа и т. д. (см. табл. 65). Модули деформации и нижнего слоя грунта определим по результатам компрессионных испытаний в соответствии с рекомендациями п. 2.232, используя табл. 63. Определим компрессионные модули деформации МПа; МПа. В соответствии с табл. 22 коэффициент . Тогда МПа; МПа. Вычисляем для «элементарных» слоев: МПа; МПа и т. д. (см. табл. 65); =0,8·60 [(446 +179)/2+(434 +355 +256) ]/9800 +0,8·60 [(121+ 110)/2·1,1 +(110 +99)/2·1,3 +(99 +88)/2·1,7 +(88 +76)/2·2]/19б00 +0,8·60 [(179 +13)/2 +126 +85 +58 +40 +28 +20]/ 12500 +0,8·60 [(76 +65)/2·2,5 +(65 +61)/2·3 +(61 +56)/2·3,4 + (56 +51)/2·3,9 +(51 +46)/2·4,6 +(46 +41)/2·5,6 +(41 +39)/2·6,3]/ 23500=0,0049·1357,5 +0,00245·281,4 +0,00384·453 +0,00204·104,7= 6,7 +0,7 +1,7 +0,2=9,3 см. Таблица 66
Пример 2. Рассчитать осадку ленточного фундамента промышленного здания при следующих данных. Инженерно-геологические условия строительной площадки те же, что и в примере 1. Ширина фундамента b=3 м, глубина заложения d=6 м. Под здание отрывается общий котлован прямоугольной формы длиной L=144 м, шириной В=24 м и глубиной D=6 м. Расчетная нагрузка на основание с учетом веса фундамента N=870 кН/м. Определяем расчетное сопротивление (см. пример 2) основания с учетом указаний п. 2.174(2.41) кПа. Среднее давление на грунт под подошвой фундамента кПа<кПа. Результаты дальнейших вычислений сводим в табл. 66. Разбиваем толщу основания на «элементарные» слои толщиной м. Вычисляем значения . Определяем значения коэффициента на границах слоев по вертикали с учетом полученных . Вычисляем на границах слоев вертикальные напряжения от внешней нагрузки и собственного веса грунта . Вычисляем по соотношению . Определяем значения коэффициента на границах «элементарных» слоев с учетом полученных и и производя линейную интерполяцию в пределах значений - 0¸0,5; 0,5¸1,0; 1,0¸2,0. Вычисляем на границах «элементарных» слоев значения вертикальных напряжений и . Вычисляем модули деформаций и для верхнего и нижнего слоев грунта аналогично рассмотренному в примере 1 (табл. 2.66). =0,8·60[(169 +69)/2 +163 +136 +101 +69]/9800 + 0,8/60[(121 +120)/2/1,05 +(120 +119)/2·1,15 +(119 +118)/2·1,28 +(118 +117)/2´ ´1,42]/19600 +0,8·60[(69 +0)/2 +44 +23 +8]/12500 +0,8·60[(117 +116)/2·1,55 + +(116 +115)/2·1,65 +(115 +114)/2·1,75 +(114 +113)/2·1,19 + (113 +98)/2·2,05 +(98 +89)/2·2,15 +(89 +81)/2·2,3 +(81 +75)/2·2,45 +(75 +69)/2·2,55 +(69 +65)/2·2,65 +(65 +60)/2·2,75]/23500=2,9 +0,9 +0,4 +1=5,2 см. Определение крена фундамента2.233(2.50). Крен отдельных фундаментов или сооружений в целом должен вычисляться с учетом момента в уровне подошвы фундамента, влияния соседних фундаментов, нагрузок на прилегающие площади и неравномерности сжимаемости основания. При определении крена фундаментов, кроме того, как правило необходимо учитывать заглубление фундамента, жесткость надфундаментной конструкции, а также возможность увеличения эксцентриситета нагрузки из-за наклона фундамента (сооружения). 2.234(9 прил. 2). Крен фундамента i при действии внецентренной нагрузки определяется по формуле (78(10 прил. 2)) где и- соответственно модуль деформации и коэффициент Пуассона грунта основания [значение принимается по п. 2.235 (10 прил. 2)]; в случае неоднородного основания значения и принимаются средними в пределах сжимаемой толщи по указаниям п. 2.236 (11 прил. 2); - коэффициент, принимаемый по табл. 67 (табл. 5 прил. 2); N - вертикальная составляющая равнодействующей всех нагрузок на фундамент в уровне его подошвы; e - эксцентриситет; a - диаметр круглого или сторона прямоугольного фундамента, в направлении которой действует момент; для фундамента с подошвой в форме правильного многоугольника площадью А принимается ; - коэффициент, учитываемый при расчете крена фундаментов по схеме линейно деформируемого слоя [п. 2.173(2.40б)] при а ³10 м и Е ³10 МПа (100 кгс/см2) и принимаемый по табл. 58 (табл. 3 прил. 2). Примечание. При расчете крена фундаментов шириной b <10 м принимается , при b ³10 м , где и - соответственно дополнительное и полное давление на основание [см. п. 2.213 (2 прил. 2)], А - площадь подошвы фундамента. 2.235(10 прил. 2). Коэффициент Пуассона принимается равным: для крупнообломочных грунтов - 0,27; песков и супесей - 0,30; суглинков - 0,35, глин - 0,42. 2.236(11 прил. 2). Среднее (в пределах сжимаемой толщи или толщины слоя ) значения модуля деформации и коэффициента Пуассона основания (и определяются по формулам (79(11 прил. 2)) (80(12 прил. 2)) где - площадь эпюры вертикальных напряжений от единичного давления под подошвой фундамента в пределах i-гo слоя грунта; для схемы полупространства допускается принимать [см. п. 2.212 (1 прил. 2)], для схемы слоя - [см. п. 2.219 (7 прил. 2)]; - соответственно модуль деформации, коэффициент Пуассона и толщина 1-го слоя грунта; Н - расчетная толщина слоя, определяемая по п. 2.220 (8 прил. 2); n - число слоев, отличающихся значениями Е и v в пределах сжимаемой толщи или толщины слоя Н. Таблица 67 (5 прил. 2) Коэффициент
Примечание. При использовании расчетной схемы основания в виде линейно деформируемого полупространства коэффициент принимается по графе, соответствующей . 2.237. Крен фундаментов, вызванный влиянием других фундаментов, нагрузок на прилегающие площади, а также неоднородностью грунтов основания в плане и по глубине , определяется как отношение разности осадок середин противоположных сторон фундамента к его длине или ширине либо как отношение разности осадок угловых точек фундамента к расстоянию между ними (81) где и - осадки середин противоположных сторон или угловых точек фундамента, определяемые по пп. 2.212 (1 прил. 2)—2.225; L - расстояние между рассматриваемыми точками. 2.238. Крен высоких фундаментов или сооружений в целом (в которых вертикальная составляющая равнодействующей всех нагрузок приложена на значительной высоте относительно подошвы фундамента) должен определяться с учетом увеличения эксцентриситета нагрузки из-за наклона фундамента или сооружения в целом. Для высоких сооружений конечной жесткости, кроме того, необходимо учитывать увеличение эксцентриситета вертикальной нагрузки за счет податливости надфундаментной конструкции.
2.239. Крен высоких жестких фундаментов (сооружений) на однородном основании in определяется по формуле (82) где i - крен низкого фундамента или сооружения (т. е. такого фундамента, вертикальную составляющую нагрузки N на который можно считать приложенной в уровне его подошвы), определяемый по п. 2.234 (9 прил. 2) с учетом принятой расчетной схемы основания, его сжимаемости, формы и размеров фундамента, а также направления действия суммарного изгибающего момента в уровне подошвы фундамента М; - крен низкого фундамента или сооружения от единичного изгибающего момента; N - вертикальная составляющая всей нагрузки, действующей на фундамент; h* - высота от подошвы фундамента до точки приложения нагрузки N. 2.240. Крен высоких жестких фундаментов или сооружений на неоднородном основании определяется по формуле (83) где - крен фундамента или сооружения вследствие неоднородности основания, определяемый по п. 2.237.

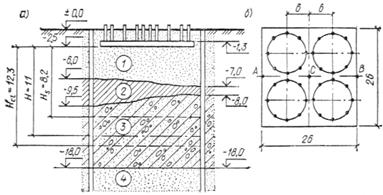

Рис. 21. Геологический разрез (а) и план фундаментной плиты (б) к примеру расчета деформаций основания 1 - песок средней крупности; 2 - суглинок; 3 - моренный суглинок; 4 - песок мелкий Пример. Требуется рассчитать осадку и крен фундаментной плиты силосного корпуса, состоящего из четырех сблокированных железобетонных банок. Инженерно-геологический разрез и план фундаментной плиты показаны на рис. 21, физико-механические характеристики грунтов, полученные в результате изысканий, приведены в табл. 68. Таблица 68
Расчетные нагрузки на основание (для расчета его по деформациям): постоянная от собственного веса всего сооружения, включая фундаментную плиту, G=44,2 MH (4420 тc), временная от загрузки одной силосной банки MH (2700 тc), момент от ветровой нагрузки МН·м (4600 тс·м). Толщина фундаментной плиты 1,2 м, глубина ее заложения м, размеры в плане 26´26 м, толщина слоя грунта обратной засыпки (сверху плиты) м. Среднее давление на основание при полной загрузке силоса о учетом веса грунта обратной засыпки кгс/см2). Для определения расчетного сопротивления грунта основания предварительно определяем толщину зоны, в пределах которой согласно п. 2.177 необходимо производить осреднение прочностных характеристик м Это несколько больше средней суммарной толщины слоев 1 и 2 (6,25 м), но меньше суммарной толщины этих слоев под западным краем плиты (7 м). Поэтому для осреднения характеристик принимаем толщину слоя 1 м и толщину слоя 2 м. По формуле (35) находим: °; кПа (0,09 кгс/см2); кН/м3 (1,9 тс/м3). По табл. 44 (4) при ° по табл. 43(3) имеем для слоя 1 , для слоя 2 и . В соответствии с п. 2.177 производим осреднение указанных коэффициентов аналогично тому, как это сделано в отношении и : ; . Вычисляем значение коэффициента по указаниям п. 2.174 (2.41) . Поскольку подвал в данном сооружении отсутствует (), формула (33(7)) принимает вид . При k= 1 R=1,22·1,18(0,78·26·19·0,51 +4,11·2,5·18,7 +6,67·9)=1,44(196 +192 +60)»645 кПа (6,45 кгс/см2) > р=250 кПа (2,5 кгс/см2). Давление под краем фундаментной плиты при загружении двух силосных банок = 18,7·1,3 +(44200 +2·27000)/2б2 + +(2·27000·6·6)/262 +46000·6/263=24+ 145 +111 +16»300 кПа (3 кгс/см2) < 1,2 R= = 1,2·645=774 кПа (774 кгс/см2), т. е. требование п. 2.206 (2.49) удовлетворяется. В соответствии с п. 2.204 (2.48) проверяем давление на кровлю слоя 2, расположенного на глубине z=4 м от подошвы фундамента. По табл. 55 (1 прил. 2) при и находим . Вертикальные напряжения в грунте на глубине 2=4 м составляют: от внешней нагрузки кПа (2,38 кгс/см2); от собственного веса грунта кПа (1,22 кгс/см2); суммарное вертикальное напряжение 360 кПа (3,6 кгс/см2). По формуле (47(10)) определяем ширину условного фундамента на кровле слоя 2 м. По табл. 44(4) при ° находим ; по табл. 43(3) и. Тогда R=1,1·1/1)(0,43·26·19,6·0,51 +2,73´ ´6,5·18,7 +5,31·21)=1,1·(112 +332 +112)=1,1·556=612 кПа (6,12 кгс/см2>= =360 кПа (3,6 кгс/см2), т. е. условие (46(9)) удовлетворяется. Поскольку ширина фундаментной плиты b>10 м и основание сложено грунтами с модулем деформации E>10 МПа (100 кгс/см 3), в соответствии с п. 2.174 (2.40) для расчета деформаций основания используем расчетную схему линейно деформируемого слоя. Толщину линейно деформируемого слоя Н определяем по п. 2.220 (8 прbл. 2). При давлении p=250 кПа коэффициент . Учитывая, что основание неоднородно, по формуле (65(8 прил. 2)) получим: м; м. Суммарная толщина слоев пылевато-глинистых грунтов в пределах толщи, равной , составляет м. Тогда значение Н по формуле (66(9 прил. 2)) будет равно: м. Таблица 69
Для определения средней осадки плиты по формуле (64(7 прил. 2)) предварительно находим коэффициенты . По табл. 57 (табл. 2 прил. 2) при коэффициент ; по табл. 58 (табл. 3 прил. 2) при b=26 м и E>10 МПа (100 кгс/см2) коэффициент . Коэффициенты определяем по табл. 58 (табл. 4 прил. 2) при , выполняя интерполяцию в зависимости от значений . Результаты вычислений приведены в табл. 69, в которой значения и соответствующие им значения и относятся к вертикалям, проходящим через центр фундамента (точка С) и середины западной и восточной сторон плиты (точки А и В). Средняя осадка плиты по формуле (64(7 прил. 2)) при давлении р=250 кПа=0,25 МПа (2,5 кгс/см2) равна s =(0,25·26·1,4/1,5)[0,078/ /22 +(0,120-0,078)/ /15 +(0,213-0,120)/40] = 6,07·0,00867=0,053 м =5,3 см, что существенно меньше предельного значения средней осадки по табл. 72 (прил. 4), равной = =40 см. Для определения крепа плиты в соответствии с п. 2.239 необходимо рассматривать силосный корпус в целом как сооружение с высоко расположенным центром тяжести и учитывать увеличение эксцентриситета вертикальной нагрузки из-за наклона сооружения. Поскольку силосный корпус является жестким сооружением, его крен определяем по формуле (78(10 прил. 2)). Предварительно вычисляем средние (в пределах слоя толщиной H=11 м) значения модуля деформации и коэффициента Пуассона грунта основания. Принимая во внимание, что , а значение уже вычислено при определении средней осадки (эта сумма равна 0,00867 МПа-1), по формуле (79(11 прил. 2)) получаем =0,213/ /0,00867=24,6 МПа (246 кгс/см2). По формуле (80(12 прил. 2)) = (0,3·4 +0,35·7)/11=0,33. Вычисляем крен фундамента, считая его низким, от внецентренной вертикальной нагрузки (заполнения двух силосных банок) и ветровой нагрузки по формуле (78(10 прил. 2)). Коэффициент принимаем по табл. 67 (табл. 5 прил. 2); при и и =(1-0,332)0,37(2·27·6 + +46)/(24,6·133)=6,110-6·370 =0,0023 (здесь попутно вычислено значение = =6,1·10-6, которое потребуется в дальнейших вычислениях). Крен фундамента, вызванный неоднородностью основания, определяем по п. 2.237 как отношение разности осадок противоположных сторон фундамента к его ширине. Указанные осадки вычисляем в соответствии с требованиями п. 2.219 (7 прил. 2). Определяем средние значения модуля деформации грунта для вертикалей, проходящих через точки А и В фундаментной плиты, по формуле (79) (11 прил. 2), пользуясь вычисленными ранее значениями (см. табл. 69), =0,213/[0,068/22 +(0,135-0,068)/15 +(0,213- 0,135)/40]=22,4 МПа (224 кгс/см2); =0,213/[0,088/22 +(0,105-0,088)/15 +(0,213- 0,105)/40]=27,2 МПа (272 кгс/см2). Поскольку силосный корпус - сооружение жесткое, осадки его краев определяем по формуле (64) (7 прил. 2), которую можно записать в виде Тогда осадки точек А и В будут равны: =0,25·26·1,4·0,213/(1,5·22,4) =0,058 м=5,8 см; =0,25·26·1,4·0,213/(1.5·27,2) =0,048 м=4,8 см. Крен фундаментной плиты, вызванный неоднородностью основания, определяем по формуле (81) = (0,058—0,048)/26 =0,0004. Расстояние h* от подошвы фундамента до точки приложения равнодействующей вертикальных нагрузок, определенное как отношение статического момента этих нагрузок относительно подошвы к их сумме, равно 22,5 м. Суммарная вертикальная нагрузка на основание N при заполнении двух силосных банок равна: = 44,2 +2.27 +0,0187·1,3·262 =114,6 МН (11460 тc).

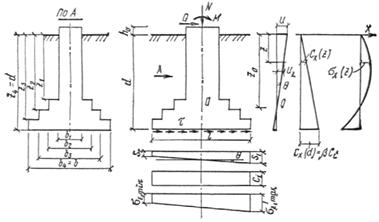

Рис. 22. Схема к определению крена внецентренно загруженного заглубленного фундамента с учетом бокового отпора грунта Крен силосного корпуса с учетом внецентренного его загружения, неоднородности основания и изменения эксцентриситета нагрузки при наклоне сооружения, определяемый по формуле (83), равен: = (0,0023 +0,0004)/(1-6,1·10-6·114,6·22,5) =0,0027/0,984=0,00274, что меньше предельного значения крена для рассматриваемого сооружения по табл. 72 (прил. 4) =0,004. 2.241. Крен фундамента, загруженного внецентренной нагрузкой, с учетом бокового отпора грунта, расположенного выше подошвы, при глубине заложения фундамента 5 м и более рекомендуется определять с использованием расчетной схемы (рис. 22), характеризуемой коэффициентами: неравномерного сжатия в вертикальном направлении под подошвой фундамента , неравномерного сжатия в горизонтальном направлении и сдвига в плоскости подошвы . Коэффициент , МПа/м, определяется по формуле (84) где М - момент, действующий на уровне верхнего обреза фундамента, МН·м; - коэффициент, зависящий от относительного заглубления фундамента и принимаемый равным при и при ; i - крен фундамента без учета его заглубления, определяемый по формуле (78.(10 прил. 2)); I - момент инерции подошвы фундамента, м4; Таблица 70
Коэффициент принимается линейно возрастающим с глубиной (85) где - коэффициент, зависящий от отношения (здесь и - соответственно плотность в сухом состоянии грунта обратной засыпки и грунта природного сложения под подошвой фундамента) и принимаемый по табл. 70. Коэффициент принимается равным . 2.242. Крен заглубленного фундамента от внецентренной нагрузки с учетом его упругого защемления в грунте определяется по формуле (86) а глубина , на которой расположен центр его поворота, - по формуле (87) где (см. рис. 22); d, А, I - соответственно глубина заложения фундамента, м, площадь, м2, и момент инерции, м2, его подошвы; и - см. обозначения на рис. 22. Крен фундаментов промзданий, оборудованных мостовыми и (или) подвесными кранами, допускается определять по формуле (86). При этом коэффициент в формуле (84) принимается равным единице. В расчетах крена фундаментов опор открытых крановых эстакад принимается: для песков и супесей , для суглинков , для глин . 2.243. Краевые давления под подошвой фундамента при действии на него внецентренной нагрузки определяются по формуле (88) где N - суммарная вертикальная сила, действующая на основание, включая вес фундамента и грунта на его обрезах. 2.244. Реактивное сопротивление грунта по передней и задней граням фундамента определяется по формуле (89) Значение используется для проверки прочности фундамента. 2.245. Напряжения не должны превышать предельных значений , вычисляемых по формуле (90) где - коэффициент условий работы, принимаемый равным 1,2; - коэффициент надежности, принимаемый равным 1; - расчетные значения угла внутреннего трения, град., удельного сцепления, МПа и удельного веса грунта, МН/м3, расположенного выше подошвы фундамента; 2.246. Горизонтальное перемещение верха фундамента определяется по формуле (91) 2.247. В проектах фундаментов, перемещения которых определены с учетом их упругого защемления в грунте, должны содержаться требования об устройстве обратных засыпок в соответствии с действующими нормативными документами. Степень уплотнения грунта обратной засыпки должна быть не менее . Пример. Определить крен заглубленного фундамента и реактивные давления под его подошвой и по боковым поверхностям. Постоянные нагрузки на уровне верхнего обреза фундамента: N=6,4 МН, Q=0,08 МН (), МН·м. Глубина заложения фундамента d=4,2 м, сечение подколенника 0,9´0,9 м, размеры подошвы b=3 м, l=4,2 м. Соотношение сторон , относительное заглубление (рис. 23). Грунт основания - супесь пластичная со следующими характеристиками: , угол внутреннего трения °, (°; °, удельное сцепление кПа, кПа, кПа, плотность =1,84 г/см 3 (кН/м 3), г/см 3 (кН/м3), кН/м3, плотность в сухом состоянии г/см 3, модуль деформации E=21 МПа. Фундамент возводится в открытом котловане, засыпка пазух котлована предусматривается тем же грунтом с уплотнением до плотности г/см 3 (г/см 3).
Рис. 23. Схема к примеру расчета крена заглубленного фундамента 1 - эпюра реактивных напряжений по подошве фундамента с учетом бокового отпора грунта; 2 - же, без учета; 3 - эпюра реактивных напряжений по передней и задней граням фундамента: 4 - касательные напряжения по подошве Предварительно вычисляем: ; , тогда по п. 2.241 ; площадь подошвы фундамента м2; момент сопротивления подошвы м3; момент инерции подошвы м4; суммарный момент в уровне подошвы фундамента 0,8 + +0,08·4,2=1,14 МН·м. Крен фундамента без учета его заглубления по формуле (78) (10 прил. 2) равен i=(1-0,32)0,71·1,14/(21·2,13)=0,0038 [здесь коэффициент принят по табл. 67 (5 прил. 2) при ]. Определяем коэффициент неравномерного сжатия по формуле (84) l,14/(0,9·0,0038·18,52)=18 МПа/м. 0,35·18=6,3 МПа/м. Крен фундамента с учетом заглубления определяем по формуле (86), предварительно вычислив: =0,81 18[3(4,22-3,92)+2,1(3,92-3,62)+0,9·3,62]/(2·4,2)=4 МН/м; =0,81 18[3(4,23-3,93)+2,1(3,93-3,63)+0,9·3,63]/(3·4,2)=131 МН/м; =0,81 18[3(4,24-3,94)+2,1(3,94-3,64)+0,9·3,64]/(4·4,2)=455 МН/м. Тогда по формуле (86) получаем =[0,8(41 +6,3·12,6) +0,08(131 +б,3·4.2·12.6]/[(41 +6,3·12,6)(455 +18·18.52 + +6,3·4,22·12,6)-(131 +6,3 4,2·12,6)2]=0,0028. Глубину, на которой расположен центр поворота фундамента, определяем по формуле (87) [0,8(131+6,3·4,2·12,6)+0,08(455+18·18,52 +6,3·4,22´ ´12,6)]/[0,8(41 +6,3·12,6)+0,08(131 +6,3·4,2 12,6)]=4,1 м. Для определения краевых давлений под подошвой фундамента по формуле (88) предварительно вычисляем среднее давление = =6,4/12,6+0,02·4,2=0,59 МПа (здесь - среднее значение удельного веса материала фундамента и грунта на его обрезах). Тогда =0,59±0,0028·18·4,2·0,5=0,59±0,11 МПа; =0,59 +0,11=0,7 МПа, =0,59-0,11 =0,48 МПа. Реактивное сопротивление грунта по передней и задней граням фундамента определяем по формуле (89), которая принимает вид (кПа). Предельные значения напряжений Ox.u(z) определяем по формуле (90), которая в данном случае принимает вид (кПа). Результаты вычислений приведены в табл. 71 и на рис. 23. Таблица 71
Из табл. 71 и рис. 23 видно, что вычисленные по формуле (89) значения нигде не превышают предельных. Предельные деформации основания2.248(2.51). Предельные значения совместной деформации основания и сооружения устанавливаются исходя из необходимости соблюдения: а) технологических пли архитектурных требований к деформациям сооружения (изменение проектных уровней и положений сооружения в целом, отдельных его элементов и оборудования, включая требования к нормальной работе лифтов, кранового оборудования, подъемных устройств элеваторов и т. п.) -; б) требований к прочности, устойчивости и трещи нестойкости конструкций, включая общую устойчивость сооружения -. 2.249(2.52). Предельные значения совместной деформации основания и сооружения по технологическим или архитектурным требованиям должны устанавливаться соответствующими нормами проектирования зданий и сооружений, правилами технической эксплуатации оборудования или заданием на проектирование с учетом в необходимых случаях рихтовки оборудования в процессе эксплуатации. Проверка соблюдения условия производится при разработке типовых и индивидуальных проектов в составе расчетов сооружения во взаимодействии с основанием после соответствующих расчетов конструкций сооружения по прочности, устойчивости и трещиностойкости. 2.250. К архитектурным требованиям по ограничению деформаций основания относятся: недопустимость неприятных впечатлений от деформаций сооружения в целом (например, «неустойчивость положения» вследствие большого крена), ограничение взаимных смещении отдельных конструкций элементов или архитектурных деталей и т. п., а также требования по обеспечению нормальных эксплуатационно-бытовых условий для людей (ограничение уклонов полгав, перекосов стен, в особенности имеющих оконные и дверные проемы, перепадов отметок отдельных частей сооружения и т. п.). К технологическим требованиям, ограничивающим деформации основания, относятся требования, связанные с нормальной эксплуатацией оборудования, отдельных конструктивных элементов и устройств (уклоны полов, перепады отметок отдельных частей сооружения, уклоны крановых путей, крен сооружения по условиям работы вертикальных транспортных устройств, уклоны плоских кровель, вводов и выпусков инженерных коммуникаций и т. д.). 2.251(2.53). Предельные значения совместной деформации основания и сооружения по условиям прочности, устойчивости и трещиностойкости конструкций должны устанавливаться при проектировании на основе расчета сооружения во взаимодействии с основанием. Такой расчет выполняется преимущественно при разработке типовых проектов сооружений для нескольких вариантов грунтовых условий, отличающихся прочностными и деформационными характеристиками грунтов, а также степенью изменчивости сжимаемости основания в плане сооружения. Проверка выполнения условия , в стадии привязки типовых проектов к местным грунтовым условиям является косвенной проверкой прочности, устойчивости и трещиностойкости конструкций. При разработке индивидуальных проектов сооружений, конструкции которых рассчитаны во взаимодействии с основанием, значения не требуется устанавливать. Значение допускается не устанавливать для сооружений значительной жесткости и прочности (например, зданий башенного типа, домен), а также для сооружений, в конструкциях которых не возникают усилия от неравномерных осадок основания (например различного рода шарнирных систем). 2.252.(2.54). При разработке типовых проектов сооружений на основе значений и следует, как правило, устанавливать следующие критерии допустимости применения этих проектов, упрощающие расчет оснований по деформациям при их привязке к местным грунтовым условиям: а) предельные значения степени изменчивости сжимаемости грунтов основания , соответствующие различным значениям: среднего модуля деформации грунтов в пределах плана сооружения или средней осадки основания ; б) предельную неравномерность деформаций основания соответствующую нулевой жесткости сооружения; в) перечень грунтов с указанием их простейших характеристик свойств, а также характера напластований, при наличии которых не требуется выполнять расчет оснований по деформациям. Примечания: 1. Степень изменчивости сжимаемости основания определяется отношением наибольшего значения приведенного по глубине модуля деформации грунтов основания в пределах плана сооружения к наименьшему. 2. Среднее значение модуля деформации грунтов основания в пределах плана сооружения определяется как средневзвешенное (с учетом изменения сжимаемости грунтов по глубине сооружения).
Рис. 24. Пример зависимости предельных значений степени изменчивости сжимаемости основания от среднего значения модуля деформации грунтов основания в пределах плана здания 1, 2 и 3 - зависимости, соответствующие различным ширинам подошвы фундаментов под несущие стены - соответственно , причем
Рис. 25. Соотношение между неравномерностью осадок, вычисленной с учетом и без учета жесткости здания ( и )в зависимости от показателя гибкости: - всего здания длиной или - участка здания длиной (соответственно кривые 1 и 2) 2.253. Зависимость предельных значений от среднего модуля деформации грунтов основания или от средней осадки основания сооружения используется преимущественно для протяженных жилых зданий. Пример зависимости для пятиэтажных жилых домов серии 1-464 приведен на рис. 24. Для облегчения вычисления средних осадок зданий при привязке типовых проектов к местным грунтовым условиям рекомендуется в типовых проектах приводить их расчетные значения в виде , где k - размерный коэффициент (выраженный в тех же единицах, что и модуль деформации), зависящий от принятого конструктивного решения фундаментов и действующих на них нагрузок. 2.254. Значения устанавливаются при разработке типовых проектов протяженных зданий на основе сопоставления неравномерности осадок, вычисленных с учетом и без учета жесткости здания (соответственно и ). Отношение / зависит от приведенной гибкости здания в целом или его участка (здесь: L - длина здания, м; - длина участка его локального искривления, м; , где с - среднее значение коэффициента жесткости основания, равное отношению среднего давления под подошвой фундаментов к средней осадке здания (кПа/м); b - приведенная ширина подошвы фундаментов, м; EI - обобщенная изгибная жесткость поперечного сечения коробки здания, кН·м2). Пример указанной зависимости для пятиэтажных крупнопанельных жилых домов серии 1-464 приведен на рис. 25. Влияние жесткости здания на степень выравнивания неравномерных осадок тем больше, чем меньше приведенная гибкость здания, т. е. чем меньше его длина и больше его жесткость по отношению к жесткости основания. При l>3 допускается принимать . 2.255. Перечень грунтов, при наличии которых основания сооружений допускается не рассчитывать по деформациям, устанавливается на основе полученных при разработке типового проекта зависимостей . При этом указываются простейшие характеристики свойств грунтов и характер их залегания в плане сооружения. Рекомендуется вначале грунтовые условия, определяющие возможную область применения типового проекта, разбить на группы по значению R. вычисленному по формуле (33(7)) с учетом принятой глубины заложения и различных размеров фундаментов. Затем в пределах каждой такой группы проверяется возможность наличия в основании сооружения одновременно нескольких грунтов, отличающихся по сжимаемости, исходя из полученной зависимости предельного значения от . 2.256.(2.55). Предельные значения деформаций оснований допускается принимать согласно табл. 72 (рекомендуемому прил. 4), если конструкции сооружения не рассчитаны на усилия, возникающие в них ори взаимодействии с основанием, и в задании на проектирование не установлены значения (пп. 2.248 (2.51), 2.249 (2.52)). 2.257. В проектах, сооружений, расчетная осадка которых превышает 8 см, следует, как правило, предусматривать соответствующий строительный подъем сооружения (повышение «нулевой» отметки), а также мероприятия, не допускающие изменений проектных уклонов вводов и выпусков инженерных коммуникаций и обеспечивающие сохранность коммуникаций в местах их пересечения со стенами сооружения. 2.258(2.56). Расчет деформаций основания допускается не выполнять, если среднее давление под фундаментами проектируемого сооружения не превышает расчетного сопротивления грунтов основания [пп. 2.174 (2.41)-2.204 (2.48)] и выполняется одно из следующих условий: а) степень изменчивости сжимаемости основания меньше предельной по п. 2.252 (2.54 а); б) инженерно-геологические условия площадки строительства соответствуют области применения типового проекта [см. п. 2.252 (2.54 в)]; в) грунтовые условия площадки строительства сооружений, перечисленных в табл. 73 (6), относятся к одному из вариантов, указанных в этой таблице. Таблица 72 (прил. 4)
Примечания: 1. Предельные значения относительного прогиба (выгиба) зданий, указанных в п. 3 табл. 72 (прил. 4), принимаются равными 0,5. 2. При определении относительной разности осадок в поз. 8 табл. 72 (прил. 4) за L принимается расстояние между осями блоков фундаментов в направлении горизонтальных нагрузок, а в опорах с оттяжками - расстояние между осями сжатого фундамента и анкера. 3. Если основание сложено горизонтальными (с уклоном не более 0,1), выдержанными по толщине слоями грунтов, предельные значения максимальных и средних осадок допускается увеличивать на 20 %. 4. Предельные значения подъема основания, сложенного набухающими грунтами, допускается принимать: максимальный и средний подъем в размере 25 % и относительную неравномерность осадок (относительный выгиб) здания в размере 50 % соответствующих предельных значений деформаций, приведенных в настоящей таблице. 5. Для сооружений, перечисленных в поз. 1-3 табл. 2.72 (прил. 4), с фундаментами в виде сплошных плит предельные значения средних осадок допускается увеличивать в 1,5 раза. 6. На основе обобщения опыта проектирования, строительства и эксплуатации отдельных видов сооружений допускается принимать предельные значения деформаций основания, отличные от указанных в настоящей таблице. Таблица 73(6)
Примечания: 1. Табл. 73(6) допускается пользоваться: для сооружений; в которых площадь отдельных фундаментов под несущие конструкции отличается не более чем в 2 раза, а также для сооружений иного назначения при аналогичных конструкциях и нагрузках. 2. Табл. 73(6) не распространяется на производственные здания с нагрузками на полы свыше 20 кПа (2 тс/м2). Расчет оснований по несущей способности2.259(2.3). Расчет оснований по несущей способности должен производиться в случаях, если: а) на основание передаются значительные горизонтальные нагрузки (подпорные стены, фундаменты распорных конструкций и т. п.), в том числе сейсмические; б) сооружение расположено на откосе или вблизи откоса; в) основание сложено грунтами, указанными в п. 2.267 (2.61); г) основание сложено скальными грунтами. Расчет оснований по несущей способности в случаях, перечисленных в подпунктах «а» и «б», допускается не производить, если конструктивными мероприятиями обеспечена невозможность смещения проектируемого фундамента. Если проектом предусматривается возможность возведения сооружения непосредственно после устройства фундаментов до обратной засыпки грунтом пазух котлованов, следует производить проверку несущей способности основания, учитывая нагрузки, действующие в процессе строительства.

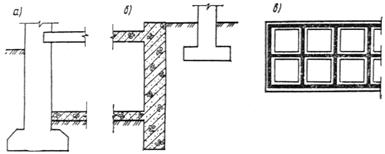

Рис. 26. Конструктивные мероприятия, препятствующие смешению фундаментов а - наличие бетонного пола в подвале; б - жесткое крепление стенки откоса; в - пространственно-жесткая система фундаментно-подвальной части здания (план) 2.260. К конструктивным мероприятиям, обеспечивающим невозможность горизонтального смещения фундамента, относятся: устройство полов в подвале здания (рис. 26, а); жесткое закрепление откоса (рис. 26, б); объединение фундаментов в единую систему пространственно жесткой и прочной надфундаментной конструкцией, например при фундаментно-подвальной части здания с частым шагом поперечных стен на фундаментах в виде железобетонных перекрестных лент (рис. 26, в) (в последнем случае обеспечивается также невозможность и вертикального смещения отдельного фундамента на участке между пересечениями поперечных стен) и т. п. 2.261(2.67). Целью расчета оснований по несущей способности является обеспечение прочности и устойчивости оснований, а также недопущение сдвига фундамента по подошве и его опрокидывания. Принимаемая в расчете схема разрушения основания (при достижении им предельного состояния) должна быть как статически, так и кинематически возможна для данного воздействия и конструкции фундамента или сооружения. 2.262(2.58). Расчет оснований по несущей способности производится исходя из условия (92(11)) где F - расчетная нагрузка на основание, определяемая по указаниям пп. 2.13 (2.5)—2.21 (2.8); - сила предельного сопротивления основания; - коэффициент условий работы, принимаемый: для песков, кроме пылеватых ; для песков пылеватых, а также пылевато-глинистых грунтов в стабилизированном состоянии ; для пылевато-глинистых грунтов в нестабилизированном состоянии ; для скальных грунтов: невыветрелых и слабовыветрелых ; выветрелых ; сильновыветрелых ; - коэффициент надежности по назначению сооружения, принимаемый равным 1,2; 1,15 и 1,10 соответственно для еда ни и сооружений I, II, III классов. 2.263(2.59). Вертикальная составляющая силы предельного сопротивления основания, сложенного скальными грунтами , кН (тc), независимо от глубины заложения фундаментов вычисляется по формуле (93(12)) где - расчетное значение предела прочности на одноосное сжатие скального грунта, кПа (тс/м2); и- соответственно приведенные ширина и длина фундамента, м, вычисляемые по формулам: (94(13)) где и- соответственно эксцентриситеты приложения равнодействующей нагрузок в направлении поперечной и продольной осей фундамента, м. 2.264. Расчет скальных оснований по несущей способности по формулам (92 (11)) и (93 (12)) производится из условия, чтобы среднее давление р по приведенной площади подошвы фундамента не превосходило предела прочности на одноосное сжатие скального грунта. 2.265. Приведенные размеры подошвы фундамента при внецентренном нагружении определяются из условия, что равнодействующая давлений по подошве приложена в центре тяжести площади подошвы (рис. 27). Подошва фундамента сложного очертания должна при этом приводиться к эквивалентной по площади подошве прямоугольной формы. Для круглого фундамента эквивалентной формой будет квадрат, а приведенной - прямоугольник (рис. 28) (для случая внецентренного нагружения).

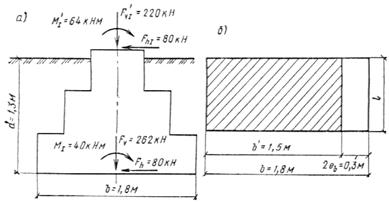

Рис. 27. Схема для определения приведенных размеров подошвы прямоугольного фундамента а - ширина ; б - длина
Рис. 28. Схема для определения приведенных размеров круглого фундамента 2.266(2.60). Сила предельного сопротивления основания, сложенного нескальными грунтами в стабилизированном состоянии, должна определяться исходя из условия, что соотношение между нормальными о и касательными напряжениями т по всем поверхностям скольжения, соответствующее предельному состоянию основания, подчиняется зависимости (95(14)) где и- соответственно расчетные значения угла внутреннего трения и удельного сцепления грунта (пп. 2.68 (2.12)-2.70 (2.14)). 2.267(2.61). Сила предельного сопротивления основания, сложенного медленно уплотняющимися водонасыщеннымн пылевато-глинистыми и биогенными грунтами (при степени влажности и коэффициенте консолидации см2/год), должна определяться с учетом возможного) нестабилизированного состояния грунтов основания за счет избыточного давления в поровой воде u. При этом соотношение между нормальными or и касательными напряжениями т принимается по зависимости (96(15) где и - соответствуют стабилизированному состоянию грунтов основания. Избыточное давление в поровой воде допускается определять методами фильтрационной консолидации грунтов с учетом скорости приложения нагрузки на основание. При соответствующем обосновании (высокие темпы возведения сооружения или нагружения его эксплуатационными нагрузками, отсутствие в основании дренирующих слоев грунта или дренирующих устройств) допускается в запас надежности принимать избыточное давление в поровой воде равным нормальному напряжению по площадкам скольжения () или принимать значения и соответствующими нестабилизированному состоянию грунтов основания. Для водонасыщенных грунтов, имеющих показатель консистенции , допускается не определять коэффициент консолидации и не учитывать возможность возникновения нестабилизированного состояния грунтов основания. 2.268. При расчете основания по несущей способности следует учитывать, что возможны различные схемы потери устойчивости, например, в виде плоского сдвига по подошве фундамента (или ниже ее) или по схеме глубинного сдвига с образованием поверхностей скольжения, охватывающих фундамент и прилегающий к нему массив грунта. Направление сдвига может быть также различно - в сторону горизонтальной составляющей равнодействующей всех сил или в сторону действия момента (в сторону, противоположную эксцентриситету) . Параметры элементов поверхностей скольжения могут быть известны или же заданы исходя из тех или иных теоретических предпосылок и допущений и уточнены путем последовательных расчетов при поиске минимально возможной несущей способности основания для выбранной схемы потери устойчивости. 2.269. При выборе схемы потери устойчивости следует учитывать характер нагрузок и их равнодействующей (вертикальность, наклон, эксцентриситет), форму фундамента (ленточный, прямоугольный и пр.), характер подошвы фундамента (горизонтальность, наклон, наличие зуба и пр.), наличие связей фундамента с другими элементами здания или сооружения, ограничивающих возможность потери устойчивости, характеристику основания - вид и свойства грунтов, однородность геологического строения, наличие и наклон слоев и слабых прослоек, наличие откосов грунта вблизи фундамента и пр.
Рис. 29. Схема потери устойчивости основания системы «подпорная стенка - фундамент» 2.270. Основания ленточного фундамента следует проверять на устойчивость только в направлении короткой стороны (ширины) фундамента, а прямоугольного, квадратного и круглого - в направлении действия момента либо наклона равнодействующей (направления ее горизонтальной составляющей). При проверке несущей способности основания фундамента следует учитывать, что потеря устойчивости может происходить по трем возможным вариантам (в зависимости от соотношения вертикальной и горизонтальной составляющих равнодействующей, а также величины эксцентриситета): плоский сдвиг по подошве; глубокий сдвиг в направлении горизонтальной составляющей нагрузки; глубокий сдвиг в направлении момента. Проверку устойчивости основания отдельного фундамента следует производить с учетом работы основания всего сооружения в целом. Например, основание фундамента здания, примыкающего к подпорной стенке, следует рассчитывать по устойчивости вместе с основанием подпорной стенки. Призма обрушения в этом случае может быть ориентировочно ограничена поверхностью АВС (рис. 29). 2.271(2.62). Вертикальную составляющую силы предельного сопротивления основания, сложенного нескальными грунтами в стабилизированном состоянии, допускается определять по формуле (97(16)), если фундамент имеет плоскую подошву и грунты основания ниже подошвы однородны до глубины не менее ее ширины, а в случае различной вертикальной пригрузки с разных сторон фундамента интенсивность большей из них не превышает 0,5 R (R - расчетное сопротивление грунта основания, определяемое в соответствии с пп, 2.174 (2.41) - 2.203 (2.47), (97(16)) где и- обозначения те же, что в формуле (93(12)), причем символом b обозначена сторона фундамента, в направлении которой предполагается потеря устойчивости основания; - безразмерные коэффициенты несущей способности, определяемые по табл. 74 (7) в зависимости от расчетного значения угла внутреннего трения грунта и угла наклона к вертикали равнодействующей внешней нагрузки на основание F в уровне подошвы фундамента; и- расчетные значения удельного веса грунтов, кН/м3 (тс/м3), находящихся в пределах возможной призмы выпирания соответственно ниже и выше подошвы фундамента (при наличии подземных вод определяются с учетом взвешивающего действия воды); - расчетное значение удельного сцепления грунта, кПа (тс/м2); d - глубина заложения фундамента, м (в случае неодинаковой вертикальной пригрузки с разных сторон фундамента принимается значение d, соответствующее наименьшей пригрузке, например со стороны подвала); - коэффициенты формы фундамента, определяемые по формулам (98(17)) здесь - соответственно длина и ширина подошвы фундамента, принимаемые в случае внецентренного приложения равнодействующей нагрузки равными приведенным значениям и, определяемым по формулам (94 (13)). Если в формулах (98(17)) следует принимать . Угол наклона к вертикали равнодействующей внешней нагрузки на основание определяется из условия 99(18)) где и- соответственно горизонтальная и вертикальная составляющие внешней нагрузки на основание F в уровне подошвы фундамента. Расчет по формуле (97 (16)) допускается выполнять, если соблюдается условие (100(19)) Примечания: 1. При использовании формулы (97(16)) в случае неодинаковой пригрузки с разных сторон фундамента в составе горизонтальных нагрузок следует учитывать активное давление грунта. 2. Если условие (100(19)) не выполняется, следует производить расчет фундамента на сдвиг по подошве по п. 2.274(2.63). 2.272. При расчете основания по несущей способности с использованием формулы (97 (16)) необходимо учитывать следующее: при соотношении сторон подошвы фундамента фундамент рассматривается как ленточный и коэффициенты принимаются равными единице; символом b в формуле (97(16)) обозначается та сторона подошвы фундамента, в направлении которой ожидается потеря устойчивости, т. е. сторона, в направлении которой действует момент сил или горизонтальная составляющая нагрузки на фундамент. Если потеря устойчивости возможна в направлении каждой из сторон, расчет следует производить по обоим вариантам, принимая в одном случае в качестве b большую сторону, в другом - меньшую; в случаях когда нарушаются условия применимости формулы (97(16)) (при выполнении условия (100(19)), расчет основания по несущей способности производится графоаналитическими методами по указаниям пп. 2.278(2.64)-2.287.
Рис. 30. Схема к примеру расчета основания по несущей способности с использованием формулы 97 (16) а - схема фундамента и нагрузок, заданных на уровне верха фундамента и приведенных к подошве; б - схема к определению приведенных размеров подошвы фундамента Таблица 74(7)
Примечание: 1. При промежуточных значениях и коэффициенты и допускается определять по интерполяции. 2. В скобках приведены значения коэффициентов несущей способности, соответствующие предельному значению угла наклона нагрузки , исходя из условия (100(19)). 2.273. Взвешивающее действие воды при определении удельного веса грунта учитывается при уровне грунтовых вод выше или ниже подошвы фундамента (ниже не более чем на двойной размер той стороны фундамента, вдоль которой может происходить потеря устойчивости). При промежуточном положении уровня грунтовых вод значения удельного веса грунтов и следует определять как средневзвешенные. Пример. Расчет несущей способности основания прямоугольного фундамента с использованием формулы (97(16)). В основании фундамента залегает суглинок с коэффициентом пористости в и показателем текучести . Нормативные значения прочностных характеристик определяем по табл. 27. (2 прил. 1) °; кПа (0,28 кгс/см2). Удельный вес грунта принимаем: выше подошвы фундамента кН/м3 (1,61 тс/м3); ниже подошвы фундамента кН/м3 (1,72 тс/м3). Уровень грунтовых вод расположен :ниже подошвы фундамента на 3,5 м. Равнодействующие всех нагрузок в уровне верха фундамента для расчетов по первой группе предельных состояний: вертикальных кН (22 тс), горизонтальных кН (8 тс), моментов кН·м. Для расчетов по II группе предельных состояний: кН (19 тc); кН (7 тc); кН (5,6 тc). Из расчета по II группе предельных состояний с учетом веса фундамента и грунта на его обрезах, а также возможности повышения краевого давления на 20 % по сравнению с расчетным давлением получены размеры фундамента в плане b=1,8 м; l=0,9 м. Глубина заложения фундамента d = l,3 м (рис. 30). Символом b обозначена сторона подошвы фундамента, направление которой совпадает с направлением действия горизонтальной составляющей нагрузки и возможным направлением потери устойчивости. Расчетные значения прочностных характеристик для расчета по I группе предельных состояний: ; кПа (0,13 кгс/см2). Значения коэффициентов надежности по грунту приняты по указаниям п. 2.72 (2.16). Требуется проверить полученные размеры фундамента расчетом по несущей способности основания, считая, что здание относится ко II классу. Приводим все нагрузки к подошве фундамента. Равнодействующая вертикальных расчетных нагрузок в уровне подошвы фундамента с учетом веса фундамента и грунта на его обрезах кН (26,2 тc). Результирующий момент относительно центра тяжести подошвы кН·м (-4 тсм). Вертикальную составляющую силы предельного сопротивления основания определяем по формуле (97(16)). Предварительно находим приведенные размеры фундамента Ь' и l', коэффициенты формы , угол наклона равнодействующей к вертикали , коэффициенты несущей способности . Эксцентриситет приложения равнодействующей вертикальных расчетных нагрузок равен: м; м; м; , поэтому в формулах (98(17)) принимаем : ; ; ; . Проверяем условие (10(19)): ; 0,31<0,34, следовательно, формула (97 (16)) может быть использована для расчета основания по несущей способности. По табл. 72 (7 прил. 1) при и находим . Находим вертикальную составляющую силы предельного сопротивления основания =1,5·0,9(0,59·0,75·1,5·17,2 +3,17·2,5·16,1·1,3 + 5,96·1.3·1,3)=254 кН (25,4 тc). Проверяем условие (92 (11)), принимая ; : 262>0,9·254/ /1,15=198, т.е. условие (92(11)) не выполняется, поэтому увеличиваем размеры фундамента, принимая его размеры в плане b=1,8; l=1,2 м. Не пересчитывая вес фундамента и грунта на его обрезах, находим вертикальную составляющую силы предельного сопротивления основания =1,5·1,2(0,59·0,75·1,5·17,2+3,17·2,5·16,1·1,3 +5,96·1,3·1,3) = 338 кН (33,8 тc). Проверяем условие 2.92 (11): 262 < 0,9·338/1,15=264. Условие выполняется, поэтому окончательные размеры подошвы фундамента принимаются b=1,8; l=1,2. В случае возможного поднятия уровня грунтовых вод следует проверить принятые размеры фундамента, исходя из расчета основания как по деформациям, так и по несущей способности, учитывая взвешивающее действие воды при определении удельного веса грунта. 2.274(2.63). Расчет фундамента на сдвиг по подошве производится исходя из условия (101(20)) где и- суммы проекций на плоскость скольжения соответственно сдвигающих и удерживающих сил, определяемых с учетом активного и пассивного давлений грунта на боковые грани фундамента; и- обозначения те же, что в формуле (92 (11)). 2.275. Расчет на плоский сдвиг по подошве производится при наличии горизонтальной составляющей нагрузки на фундамент в случаях: нарушения условия (100(19)) применимости формулы (97(16)); наличия слоя грунта с низкими прочностными характеристиками непосредственно под подошвой фундамента; в случаях, указанных в п. 2.288(2.65). 2.276. При расчете на плоский сдвиг по формуле (101(20)) суммы проекций на плоскость скольжения расчетных сдвигающих и удерживающих сил определяются по формулам: (102) (103) где Q - составляющая нагрузка на фундамент, параллельная плоскости сдвига, кН (тc); и- соответственно составляющие равнодействующих активного и пассивного давления грунта (на боковые грани фундамента), параллельные плоскости сдвига и определяемые по указаниям СНиП II-55-79, кН (тc); N - сумма расчетных нагрузок, нормальных плоскости сдвига, кН (тc); U - сила гидростатического противодавления (при уровне грунтовых вод выше подошвы фундамента), кН (тc); f - коэффициент трения, определяемый по указаниям п. 2.277; - обозначения те же, что в формулах (93(12)) и (97(16)). 2.277. Коэффициент трения f в формуле (103) определяется в зависимости от шероховатости подошвы. Для бетонных фундаментов с повышенной шероховатостью подошвы (104) Для гладкой подошвы фундамента коэффициент трения f принимается по табл. 75 в зависимости от вида грунта основания или подготовки. Таблица 75
Пример. Расчет фундамента на плоский сдвиг по подошве по формуле (101(20)). В основании фундамента залегает супесь с коэффициентом пористости е=0,65 и показателем текучести . Нормативные значения прочностных характеристик приняты по табл. 27 (2 прил. I): ; кПа (0,06 кгс/см2).

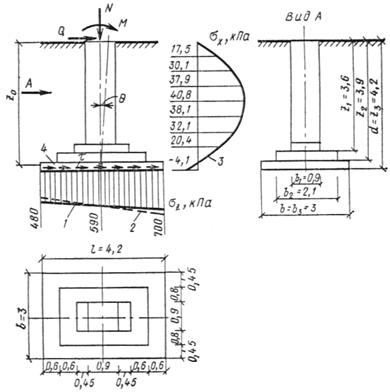

Рис. 31. Расчетная схема к примеру расчета фундамента на плоский сдвиг по подошве Расчетные значения: удельного веса грунта кН/м2 (1,7 т/см2); нагрузок в уровне подошвы фундамента - вертикальной составляющей кН (25 тc), горизонтальной составляющей кН (10 тc). Глубина заложения фундамента от уровня планировки м; от уровня пола d = l,5 м (рис. 31). Размеры подошвы фундамента, полученные из расчета по деформациям b=1,5 м; l=1 м. Подошва фундамента шероховатая. Грунтовые воды отсутствуют. Требуется проверить полученные размеры фундамента расчетом основания по несущей способности, считая, что здание относится к III классу. Расчетные значения прочностных характеристик для расчета по I группе предельных состояний ; кПа (0,04 кгс/см2). Определяем тангенс угла наклона равнодействующей к вертикали Проверяем условие (100(19)) применимости формулы (97(16)) , , т.е. формула (97(16)) не может быть использована, и следует производить расчет на плоский сдвиг по подошве по формуле (101(20)). Определяем величины равнодействующих активного и пассивного давлении, пользуясь нормативными указаниями по проектированию подпорных стен, судоходных шлюзов, рыбопропускных и рыбозащитных сооружений. Для грунтов обратной засыпки принимаем =0.95·17=16,1 кН/м3(1,61 тс/м3); = 0,5·4 = 2 кПа (0,02 кгс/см2); =0,9·22=20°. ; , ; ; . =tg2(45° + 20°/2)=0,49; =tg2(45° + 20°/2)=2,04; м; =0,5(16,1·1,5·0,49-2·2·0,49)(1,5-0,35) =3,8 кН (0,38 тc); =0,5·16,l·l·2,04+2(2,04-l)tg 20°=22 кН (2,2 тc). Вычисляем суммы проекций на плоскость скольжения сдвигающих и удерживающих сил: =100 +3,8=103,8 кН(10,38 тc); = =(250-0)tg 22° +1,5·1.4 +22=129 кН (12,9 тc). Проверяем условие (101(20)): 103,8£0,9·129/1,1=106, т.е. условие (101(20)) выполняется, и размеры фундамента могут быть приняты b=1,5 м, l=1 м. 2.278(2.64). Расчет оснований по несущей способности допускается выполнять графоаналитическими методами (кругло-цилиндрических или ломаных поверхностей скольжения), если а) основание неоднородно по глубине; б) пригрузка основания с разных сторон фундамента неодинакова, причем интенсивность большей из них превышает 0,5 R (R - расчетное сопротивление грунта основания по пп. 2.174(2.41)-2.203 (2.47); в) сооружение расположено на откосе или вблизи откоса; г) возможно возникновение нестабилизированного состояния грунтов основания, за исключением случаев, указанных в п. 2.288 (2.65). 2.279. Расчет оснований сооружений по несущей способности на сдвиг по выбранным поверхностям в грунтовом массиве следует производить в случаях, указанных в п. 2.278 (2.64), когда необходимость проверки и обеспечения устойчивости грунтового массива вместе с фундаментом вытекает из самого назначения сооружения (подпорные стены, стены подвалов и т. п.) или из условий его строительства и эксплуатации. 2.280. Выбор возможных поверхностей сдвига следует производить исходя из геологического строения толщи грунтов в основании фундамента и с учетом усилий, действующих на основание сооружения. Выбранные поверхности могут полностью или частично совпадать с выраженными ослабленными поверхностями в грунтовом массиве (например, контакты слоев, грунтов, зоны трещиноватости, тектонических нарушений и т.п.) или пересекать слои слабых грунтов. Необходимо также учитывать конструктивные особенности подземного сооружения. Например, опирание стены подвала на перекрытие фиксирует центр поверхности вращения, по которой при соответствующих расчетных усилиях и характеристиках грунтов возможен их сдвиг. При выборе поверхностей, возможность сдвига по которым следует рассмотреть, необходимо принимать во внимание наклон и расположение равнодействующей F нагрузки от сооружения. Следует учитывать, что сила F, пересекающая поверхность сдвига под углом к ее нормали (- расчетное значение угла внутреннего трения на участке поверхности сдвига, где ее пересекает сила F) способствует сдвигу, при - препятствует сдвигу, при - не оказывает влияния на устойчивость отсека грунтового массива, ограниченного этой поверхностью. Выбранные поверхности аппроксимируются поверхностями одного из трех видов: плоскими, ломаными или кругло-цилиндрическими. 2.281. При расчете по указанным поверхностям рассматривается устойчивость отсека грунтового массива против его сдвига вместе с сооружением. Рассматриваемый отсек грунтового массива разбивается на п элементов с вертикальными границами между ними так, чтобы в основании каждого из элементов (на рассматриваемой поверхности) расчетные значения прочностных характеристик грунта ( и ) были постоянными. Условие устойчивости определяется при рассмотрении предельного равновесия каждого элемента и всего отсека в целом. При расчете должны учитываться различные возможные сочетания нагрузок, отвечающие как периоду строительства, так и периоду эксплуатации сооружения. 2.282. Расчет заключается прежде всего в проверке условия устойчивости против сдвига отсека грунтового массива вместе с сооружением по выбранным поверхностям. Если условие устойчивости соблюдается и при этом , то следует также определить предельную силу сопротивления основания . Соотношение между равнодействующей внешних усилий от сооружения и силой предельного сопротивления основания должно удовлетворять условию (92(11)). Если это условие не удовлетворяется или не удовлетворяется условие устойчивости, то необходимо внести изменения в проектное решение: в некоторых случаях -может оказаться достаточным уширение фундамента или увеличение его глубины заложения, в других случаях необходимо применять свайные фундаменты, дополнительные удерживающие конструкции для повышения устойчивости грунтового массива, дренаж и т. п. 2.283. В графоаналитических методах расчета вес грунта в объеме сдвигаемого массива рассматривается как нагрузка. В связи с этим в целях обеспечения большей надежности расчетное значение удельного веса грунта принимается большим нормативного (при доверительной вероятности, соответствующей расчету по первой группе предельных состояний), а значение коэффициента надежности по нагрузке для грунта . 2.284. Учет нестабилизированного состояния грунтов производится по указаниям п. 2.267 (2.61). 2.285. При рассмотрении возможности сдвига по плоской поверхности условие устойчивости имеет вид
(105) где - вес грунта в i-ом элементе с учетом взвешивающего действия воды, кН; - соответственно значения угла внутреннего трения и удельного сцепления с учетом коэффициента устойчивости ; - длина основания i-го элемента; - угол наклона поверхности сдвига к горизонту, град; - горизонтальная составляющая фильтрационного давления воды в i-ом элементе, кН. Значения определяются по формулам: (106) (107) где - расчетные значения соответственно угла внутреннего трения и удельного сцепления в основании i-го элемента. Значения коэффициента устойчивости рекомендуется принимать для сооружений I класса , для остальных сооружений . Значение определяется по формуле (108) где - удельный вес воды, кН/м3; - разность отметок депрессионной поверхности на вертикальных границах i-ro элемента, м; - средняя высота обводненной части i-го элемента, м. При подстановке в формулу (105) вместо , соответственно знак равенства будет отвечать предельному равновесию, при котором (при ) , т.е. силе предельного сопротивления основания, откуда (109) Пример. Расчет при возможном сдвиге по плоской поверхности. Произвести расчет по несущей способности основания плитного фундамента многоэтажного каркасного здания с наружными кирпичными стенами и подвалом. Здание расположено вблизи склона при наклонном падении слоев грунта в сторону склона. Схема фундамента, геологический разрез и положение поверхности фильтрационного потока представлены на рис. 32.

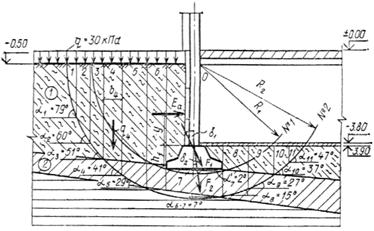

Рис. 32. Схема к примеру расчета несущей способности основания при возможном сдвиге по плоской поверхности Грунт основания: верхний слой - суглинок, подстилающий слой - аргиллиты с углом падения a=15,5°. Расчетные характеристики контактной зоны (на предполагаемой поверхности сдвига), определенные на основании испытания методом «плашек» (ГОСТ 23741—79) и кПа; удельный вес суглинков =19,6 кН/м3; удельный вес взвешенного грунта =10 кН/м3. Ширина подошвы фундамента b=14 м, заглубление фундамента от уровня планировки d=3 м. Давление на основание в уровне подошвы фундамента 200 кПа. Коэффициенты условий работы и надежности по назначению приняты по п. 2.262 (2.58) и п. 2.285: . Опасной поверхностью в грунтовом массиве, возможность сдвига по которой нужно проверить, является контакт суглинков с аргиллитами. Разбиваем отсек грунтового массива, устойчивость которого рассматривается, на 6 элементов (см. рис. 32). Определяем вес элементов: =1,7·12·19,6»400 кН; =3,5·3·19,6 +0,3·3·10»215 кН; =2.1·14·19,6 +1,2·14·10»744 кН; =7,3·7·19,6 +1,8·7·10»1128 кН; =7·10·19,6 +1,6·10·10»1532 кН; =2,4·14·19,6 +0,65·14·10»750 кН. Суммарная нагрузка на основание (на 1 м плиты) F=200·14·1=2800 кН/м. Определяем значения и по формулам (106), (107) кПа. Проверяем условие устойчивости по формуле (105). Вычисления сведены в табл. 76. В результате вычислений получено 809,5 +982,8-1274,0-169,1-2800(0,267-0.964·0,176)=76,66>0. Условие устойчивости соблюдается. Поскольку =15,5°>=110, определяем силу предельного сопротивления основания по формуле (109) (см. последнюю строку табл. 74) =(890,4 +1081,1-1274,0-169,1)/(0,267-0,964·0,194)=528,4/0,08=6605 кН/м. Проверяем условие (92(11)) F=2800<6605·0,9/1,15=5169,1. Устойчивость обеспечена. 2386. При рассмотрении возможности сдвига по ломаной поверхности условие устойчивости имеет вид (110) где - обозначения те же, что в формуле (105); - вертикальная составляющая равнодействующей нагрузки на основание, кН; - угол между вертикалью и направлением равнодействующей нагрузки на основание, град; - угол наклона основания i-го элемента к горизонту (принимается положительным при нисходящей подошве элемента и отрицательным - при восходящей), град; - разность отметок поверхности грунта на границах i-го элемента, м; - ширина i-го элемента, м; - высоты соответственно верхней и нижней грани i-го элемента, м. Значения и определяются по формулам: (111) (112) где - угол наклона к горизонту основания элемента, в котором сила F пересекает поверхность сдвига. При подстановке в формулу (110) вместо соответственно знак равенства будет отвечать предельному равновесию, при котором (при ) - вертикальной составляющей силы предельного сопротивления основания. Откуда
(113) Таблица 76

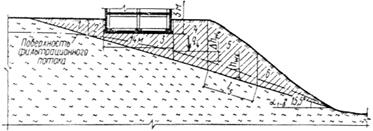

Рис. 33. Схема к примеру расчета несущей способности основания при возможном сдвиге по ломаной поверхности Пример. Расчет при возможном сдвиге по ломаной поверхности. Произвести расчет по несущей способности основания ленточных фундаментов многоэтажного бескаркасного здания с несущими наружными и внутренними стенами, расположенного вблизи склона. Высота подвала - 2,1 м, заглубление пела подвала от уровня планировки - h=1,4 м, толщина пола - 0,1 м. Схема фундаментов, геологический разрез и положение поверхности фильтрационного потока представлены на рис. 33. Грунт основания: верхний слой - супесь (, кПа, кН/м3, кН/м3), подстилающий слой - глины. Расчетные характеристики на контакте верхнего слоя с подстилающим определены на основании испытаний методом «плашек» и кПа. Нагрузка на основание в уровне подошвы фундаментов наружных стен - 450 кН/м, внутренней - 600 кН/м. Суммарная нагрузка на основание составляет F= 450 +600 +450=1500 кН/м. Размеры фундаментов определены расчетом по деформациям. Коэффициенты условий работы и надежности по назначению приняты по л. 2.262 (2.58) и п. 2.285 - . Опасная поверхность в грунтовом массиве, возможность сдвига по которой надо проверить, приурочена к контакту слоев. Разбиваем отсек грунтового массива, устойчивость которого рассматривается, на 8 элементов. При этом углы наклона к горизонту подошв 1-го и 8-го элементов приняты соответствующими углами наклона оснований призм обрушения для активного и пассивного давления грунта, т.е. и . Определяем веса элементов аналогично предыдущему примеру. Определяем значения и по формулам (106) и (107). Проверяем условие устойчивости по формуле (110). Вычисления сведены в табл. 77. Таблица 77
Продолжение
В результате расчета получено: 1157,04-866,27-1500 (0 +0,13)=95,77>0. Условие устойчивости соблюдается. Так как , определяем силу (при =0) по формуле (113). Расчет ведется по форме табл. 76 с заменой на . В результате расчета получено =3382,3 кН/м. Проверяем выполнение условия (92 (II): F=1500 кН/м<3382,3·0,9/1,15=2647 кН/м. Устойчивость основания обеспечена. 2.287. При рассмотрении возможности сдвига по кругло-цилиндрической поверхности условие устойчивости имеет вид:
(114) где - вес воды в объеме между депрессионной поверхностью и основанием в i-ом элементе, м. Остальные обозначения те же, что в формулах (105) и (109). При подстановке в формулу (114) вместо соответственно знак равенства будет отвечать предельному равновесию, при котором (при ) откуда (115) Пример. Расчет при возможной кругло-цилиндрической поверхности сдвига. Произвести расчет по несущей способности основания фундамента под наружную колонну многоэтажного каркасного здания. Шаг колонн каркаса - по сетке 6´6 м. Высота подвала (от пола до перекрытия) -3,5 м, заглубление пола подвала от уровня планировки - h=3,3 м. Толщина пола подвала 10 см.

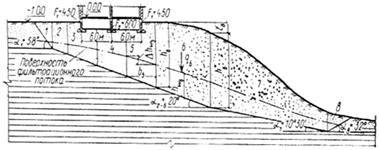

Рис. 34. Схема к примеру расчета несущей способности основания при возможном сдвиге по кругло-цилиндрической поверхности Схема фундамента и геологический разрез показаны на рис. 34. Грунтовые условия представлены напластованиями суглинков (слои 1 - 2), подстилаемых глиной; характеристики грунтов: 1-й слой кПа; 2-й слой кПа. Удельный вес суглинков кН/м3. Расчетные, значения прочностных характеристик на контакте суглинка и глины, определенные испытаниями методом «плашек» - кПа. Контактная поверхность суглинков и глин наклонена к горизонту под углом . Грунт обратной засыпки - суглинок с характеристиками: кПа; кН/м3. Размеры фундамента 2,4´2,4 м определены расчетом по деформациям. Высота фундамента 1 м, глубина заложения фундамента от поверхности планировки 4,4 м. При эксплуатации здания усилия, действующие на основание фундамента: вертикальная составляющая нагрузки - 2000 кН; горизонтальная составляющая нагрузки - 60 кН; момент - 150 кН·м (без учета давления грунта на стену подвала). В период строительства по окончании нулевого цикла вертикальная нагрузка на основание фундамента равна 540 кН. Расчетная нагрузка на прилегающей к зданию территории кПа. Коэффициенты условий работы и надежности по назначению приняты по п. 2.262 (2.58) и 2.285 - . Поскольку в данном случае в связи с опиранием колонны на перекрытие имеется фиксированный центр вращения (т. 0), расчет выполняем по кругло-цилиндрической поверхности скольжения. Расчет производим для поперечного сечения по оси колонн. При этом учитываем горизонтальное давление грунта, передаваемое через панели на колонны с участка в промежутке между фундаментами. Воздействие грунта и нагрузки на поверхности земли (с наружной стороны здания) на участке по ширине фундамента учитывается в расчете (который ведем на 1 м ширины фундамента) непосредственно. Определяем боковое давление грунта на панели (по характеристикам обратной засыпки) на уровне поверхности грунта и на уровне обреза фундамента, пользуясь указаниями СНиП II-55-79, =30 tg2 (45°-15°/2)-2·7 tg (45°-15°/2)=6,91 кПа; =17,1·3,4 tg2(450-15°/2)+6,91=41,11 кПа. Равнодействующая горизонтального активного давления грунта , передаваемого на колонны с участка в промежутке между фундаментами шириной b=6-2,4-3,6 м и высотой (до обреза фундамента) H=3,4 равна: =(6,91+41,11)·3,4·3,6/2=294 кН. Определяем расстояние у от обреза фундамента до точки приложения равнодействующей активного давления =3,4·(41,11 +2·6,91)/(3(41,11 + +6,91))=1,3м. Принимая жесткую заделку на уровне подошвы фундамента и шарнир на уровне низа перекрытия, получим усилия, передаваемые на основание фундамента от силы ,M=238,4 кН·м; =195,4 кН. Суммарные усилия на уровне подошвы фундамента в период эксплуатации =2000 кН; =195,4 +60=255,4 кН; =150 +238,4=388,4 кН·м. Равнодействующая и угол ее наклона к вертикали F= =2016 кН; (255,4/2000)»7,3°. На 1 м ширины фундамента приходится нагрузка 2016/2,4=840 кН. Эксцентриситет равнодействующей на уровне подошвы фундамента е=388,4/2000 0,194 м. В период строительства - по окончании нулевого цикла =540 кН; =195,4 кН; M=211,4 кН·м. Равнодействующая и угол ее наклона к вертикали» »574 кН; (195,4/540)»20°; на один метр ширины фундамента приходится нагрузка 574/2,4=240 кН. Эксцентриситет равнодействующей на уровне подошвы фундамента е=238,4/540=0,441 м. Опасными будут, очевидно, поверхности (см. рис. 34), проходящие через край подошвы фундамента (поверхность /) и по контакту суглинков с глинами (поверхность 2). Разбиваем отсеки грунтового массива, ограниченные этими поверхностями, вертикальными линиями на элементы. Величины эксцентриситетов показывают, что равнодействующие нагрузки от сооружения как в период строительства, так и в период эксплуатации не выходят из пределов элемента 7. Углы между направлениями равнодействующей F и нормалями к основанию элемента 7 составят: в период эксплуатации =7,3° +2°=9,3°; =7,3° +7°=14,3°; в период строительства =20° +2°=22°; =20° +7°=27°. Для каждой поверхности наиболее опасным будет такое сочетание нагрузок, при котором значение будет наибольшим (с учетом знака). Это выражение имеет значения: для кривой 1: в период строительства - 240 (sin 22°-cos 22° tg 26°)=—18,62; в период эксплуатации - 840 (sin 9,3°-cos 9,3° tg 26°)=-268,56; для кривой 2: в период строительства - 240 (sin 27°-cos 27° tg 6,6°)=84,2; в период эксплуатации - 840 (sin 14,3°-cos 14,3° tg 6,6°)=113,3. Из этого следует, что расчет на сдвиг по кривой 1 следует произвести на сочетание нагрузок периода строительства, а по кривой 2 - периода эксплуатации. Вычисление весов элементов производится аналогично примеру при возможном сдвиге по плоской поверхности. При этом вес грунта в элементе под подошвой фундамента относится к элементу отсека грунтового массива, а вес грунта над обрезом фундамента включен в силу F. Таблица 78
Примечание. В последней строке вместо соответственно принимаются . В табл. 78 приводятся вычисления для кривой 2. Подставляя результаты вычислений из этой таблицы в условие (114), получаем 394,06 +88,64-197,41 -208,32=76,97 кН>0; условие устойчивости соблюдается. Так как в этом случае при =14,3°>=6,6°, определяем силу предельного сопротивления основания, которая в результате расчетов с подстановкой вместо и используя данные последней строки табл. 78, получаем =1784,7 кН. Проверяем условие (92(11)) F'=840 кН<1784,7·0,9/1,15=1396,7 кН. Несущая способность для периода эксплуатации обеспечена. В результате аналогичного расчета по кривой 1 получено условие устойчивости 157,65-160,3 +97,62-90=4,97 кН/м > 0. Условие устойчивости удовлетворяется. Определение силы Fu не требуется, так как в этом случае . Последний расчет показывает, что по окончании строительства подвала допускается засыпка пазух котлована и размещение на поверхности необходимых полезных нагрузок. 2.288(2.65). Предельное сопротивление основания (однородного ниже подошвы фундамента до глубины не менее 0,75 b), сложенного медленно уплотняющимися водонасыщенными грунтами, допускается определять в предположении (п. 2.267(2.61)) следующим образом. а) Вертикальную составляющую силы предельного сопротивления основания ленточного фундамента , кН/м (тс/м),- по формуле (116(21)) где - обозначение то же, что в формуле (97(16)), м; q- пригрузка с той стороны фундамента, в направлении которой действует горизонтальная составляющая нагрузки, кПа (тс/м2); - обозначение те же. что и формуле (95 (14)), кПа (тс/м2); 3,14; - угол (в рад.), определяемый по формуле (117(22)) здесь - горизонтальная составляющая расчетной нагрузки на 1 м длины фундамента, определяемая с учетом активного давления грунта кН/м (тс/м). Формулу (116(21)) допускается использовать, если выполняется условие (118(23)) б) Силу предельного сопротивления основания прямоугольного фундамента (при ) при действии на него вертикальной нагрузки допускается определять по формуле (97(16)). Полагая и Во всех случаях, если на фундамент действуют горизонтальные нагрузки и основание сложено грунтами в нестабилизированном состоянии, следует производить расчет фундамента на сдвиг по подошве. 2.289(2.66). Устойчивость фундаментов на действие сил морозного пучения грунтов необходимо проверить, если основание сложено пучинистыми грунтами. Мероприятия по уменьшению деформацийоснований и влияния их на сооружение2.290. В настоящем подразделе приведена классификация основных мероприятий, направленных на увеличение несущей способности грунтов основания, уменьшение его деформаций и, как следствие, уменьшение их влияния на эксплуатационную способность сооружения. Более подробные указания по выбору наиболее предпочтительных мероприятий приведены в разделах Пособия, посвященных особенностям проектирования оснований сооружений, возводимых в специфических грунтовых условиях или районах. 2.291(2.67). Для выполнения требований расчета оснований по предельным состояниям, кроме возможности и целесообразности изменения размеров фундаментов в плане или глубины их заложения (включая прорезку грунтов с неудовлетворительными свойствами), введения дополнительных связей, ограничивающих перемещения фундаментов, применения других типов фундаментов, изменения нагрузок на основание и т. д., следует рассмотреть необходимость применения: а) мероприятий по предохранению грунтов основания от ухудшения их свойств п. 2.292(2.68); б) мероприятий, направленных на преобразование строительных свойств грунтов п. 2.293 (2.69); в) конструктивных мероприятий, уменьшающих чувствительность сооружений к деформациям основания п. 2.294 (2.70). При проектировании следует также учитывать возможность регулирования усилий в конструкциях сооружения, возникающих при его взаимодействии с основанием п. 2.295(2.71). Выбор одного или комплекса мероприятий должен производиться с учетом требований пп. 1.3(1.1) и 2.2(2.1). 2.292(2.68). К мероприятиям, предохраняющим грунты основания от ухудшения их строительных свойств, относятся: а) водозащитные мероприятия на площадках, сложенных грунтами, чувствительными к изменению влажности (соответствующая компоновка генеральных планов, вертикальная планировка территории, обеспечивающая сток поверхностных вод, устройство дренажей, противофильтрационных завес и экранов, прокладка водоводов в специальных каналах или размещение их на безопасных расстояниях От сооружений, контроль за возможными утечками воды и т. п.); б) защиту грунтов основания от химически активных жидкостей, способных привести к просадкам, набуханию, активизации карстово-суффозионных явлений, повышению агрессивности подземных вод и т. п.; в) ограничение источников внешних воздействий (например, вибраций); г) предохранительные мероприятия, осуществляемые в процессе строительства сооружений (сохранение природной структуры и влажности грунтов, соблюдение технологии устройств оснований, фундаментов, подземных и надземных конструкций, не допускающей изменения принятой в проекте схемы и скорости передачи нагрузки на основание, в особенности при наличии в основании медленно консолидирующихся грунтов и т.п.). 2.293(2.69). Преобразование строительных свойств грунтов основания (устройство искусственных оснований) достигается: а) уплотнением грунтов (трамбованием тяжелыми трамбовками, устройством грунтовых свай, вытрамбовыванием котлованов под фундаменты, предварительным замачиванием грунтов, использованием энергии взрыва, глубинным гидровиброуплотнением, вибрационными машинами, катками и т. п.); б) полной или частичной заменой в основании (в плане и по глубине) грунтов с неудовлетворительными свойствами подушками из песка, гравия, щебня и т. п.; в) устройством насыпей (отсыпкой или гидронамывом); г) закреплением грунтов (химическим, электрохимическим, буро-смесительным, термическим и другими способами); д) введением в грунт специальных добавок (например, засолением грунта или пропиткой его нефтепродуктами для ликвидации пучинистых свойств); е) армированием грунта (введением специальных пленок, сеток и т. п.). 2.294(2.70). Конструктивные мероприятия, уменьшающие чувствительность сооружений к деформациям основания, включают: а) рациональную компоновку сооружения с плане и по высоте; б) повышение прочности и пространственной жесткости сооружений, достигаемое усилением конструкций, о особенности конструкций фундаментно-подвальной части, в соответствии с результатами расчета сооружения во взаимодействии с основанием (введение дополнительных связей в каркасных конструкциях, устройство железобетонных или армокаменных поясов, разрезка сооружений на отсеки и т. п.); в) увеличение податливости сооружений (если это позволяют технологические требования) за счет применения гибких или разрезных конструкций; г) устройство приспособлений для выравнивания конструкций сооружения и рихтовки технологического оборудования. Примечание. Габариты приближения к строительным конструкциям подвижного технологического оборудования (мостовых кранов, лифтов и т.п.) должны обеспечивать их нормальную эксплуатацию о учетом возможных деформаций основания. 2.295(2.71). К мероприятиям, позволяющим уменьшить усилия в конструкциях сооружения при взаимодействии его с основанием, относятся: размещение сооружения на площади застройки с учетом ее инженерно-геологического строения и возможных источников вредных влияний (линз слабых грунтов, старых горных выработок, карстовых полостей, внешних водоводов и т. п.); применение соответствующих конструкций фундаментов (например, фундаментов с малой боковой поверхностью на подрабатываемых территориях и при наличии в основании пучинистых грунтов); засыпка пазух и устройство подушек под фундаментами из материалов, обладающих малым сцеплением и трением, применение специальных антифрикционных покрытий, отрывка временных компенсационных траншей для уменьшения усилий от горизонтальных деформаций основания (например, в районах горных выработок); регулирование сроков замоноличивания стыков сборных и сборно-монолитных конструкций; обоснованная скорость и последовательность возведения отдельных частей сооружения. 3. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ОСНОВАНИИ СООРУЖЕНИЙ, ВОЗВОДИМЫХ НА ПРОСАДОЧНЫХ ГРУНТАХОбщие положения3.1(3.1). Основания, сложенные просадочными грунтами, должны проектироваться с учетом их особенности, заключающейся в том, что при повышении влажности выше определенного уровня они дают дополнительные деформации просадки от внешней нагрузки и (или) собственного веса грунта. 3.2.(3.2). При проектировании оснований, сложенных просадочными грунтами, следует учитывать возможность повышения их влажности за счет: а) замачивания грунтов сверху из внешних источников и (или) снизу при подъеме уровня подземных вод; б) постепенного накопления влаги в грунте вследствие инфильтрации поверхностных вод и экранирования поверхности. Расчетным состоянием просадочных грунтов по влажности является: при возможности их замачивания - полное водонасыщение (>0,8); при невозможности их замачивания - установившееся значение влажности , принимаемое равным природной влажности , если и влажности на границе раскатывания, если . 3.3.(3.3). Просадочные грунты характеризуются: относительной просадочностью - относительным сжатием грунтов при заданном давлении после их замачивания; начальным просадочным давлением - минимальным давлением, при котором проявляются просадочные свойства грунтов при их полном водонасыщении; начальной просадочной влажностью - минимальной влажностью, при которой проявляются просадочные свойства грунтов. Значения e«i и p,i определяются в соответствии с требованиями пп. 3.51 - 3.54 (обязательного приложения 2). 3.4. Развитие просадок грунтов по глубине характеризуется наличием трех зон (рис. 35: I - просадки грунта от внешней нагрузки (фундамента) и собственного веса грунта (деформируемая зона); II - нейтральная, в пределах которой просадка грунта отсутствует; III - просадки грунта от собственного веса. Просадка поверхности грунта от собственного веса при замачивании на площади шириной(- величина просадочной толщи) включает (рис. 36, а, б): горизонтальный участок просадки поверхности грунта , в пределах которого просадка грунта достигает максимальной величины и изменяется не более чем на ±10 °/о; два криволинейных участка r, на которых просадка грунта изменяется от максимальной величины до нуля. При ширине замачиваемой площади горизонтальный участок просадки грунта отсутствует. 3.5. Просадка грунтов от собственного веса сопровождается наклонами и кривизной , а также горизонтальными перемещениями поверхности (рис. 36, в). Эти явления характерны для участков развития неравномерных просадок. 3.6. При замачивании площадей шириной горизонтальные перемещения поверхности в общем случае характеризуются наличием трех зон (рис. 36, г): I - горизонтального уплотнения грунта, в пределах которой происходит уплотнение грунтов с перемещением его от периферии к центру замачиваемой площади; II - горизонтального разуплотнения, в которой происходят горизонтальные перемещения с разуплотнением грунта, выражающемся появлением в нем растягивающих напряжений и образованием просадочных трещин; III - нейтральной зоны при ширине замачиваемой площади .
Рис. 35. Зоны деформации просадочного грунта в основании фундамента I - верхняя зона просадки грунта (от внешней нагрузки и собственного веса грунта): II - нейтральная зона; III - нижняя зона просадки грунта (от его собственного веса); 1 - эпюра изменения вертикальных напряжений по глубине от внешней нагрузки; 2 - то же, от собственного веса грунта; 3 - эпюра изменения просадки грунта по глубине от внешней нагрузки; 4 - то же, от собственного веса грунта; - суммарные давления; - начальное просадочное давление; - толщина верхней зоны просадки (от внешней нагрузки); - толщина центральной зоны; - толщина нижней зоны просадки грунта (от его собственного веса); - глубина просадочной толщи
Рис. 36. Общий характер развития просадочных деформаций на поверхности от собственного веса грунта а - поперечный разрез увлажненной зоны; б - кривая просадки поверхности грунта; в - кривые наклонов (1) и кривизны (2) поверхности; г - кривая горизонтальных перемещений поверхности; I - зона разуплотнения; II - зона уплотнения; III - нейтральная зона 3.7.(3.6). Грунтовые условия площадок, сложенных просадочными грунтами, в зависимости от возможности проявления просадки грунтов от собственного веса подразделяются на два типа: I тип - грунтовые, условия, в которых возможна в основном просадка грунтов от внешней нагрузки, а просадка грунтов от собственного веса отсутствует или не превышает 5 см; II тип - грунтовые условия, в которых, помимо просадки грунтов от внешней нагрузки, возможна их просадка от собственного веса и размер ее превышает 5 см. 3.8.(3.4). При проектировании оснований, сложенных просадочными грунтами, должны учитываться: а) просадки от внешней нагрузки , происходящие в пределах верхней зоны просадки от подошвы фундамента до глубины, где суммарные вертикальные напряжения от внешней нагрузки и собственного веса грунта равны начальному просадочному давлению или сумма указанных напряжений минимальна; б) просадки от собственного веса грунта , происходящие в нижней зоне просадки, начиная с глубины, где вертикальные напряжения от собственного веса превышают начальное просадочное давление или сумма вертикальных напряжений от собственного веса грунта и внешней нагрузки минимальна, и до нижней границы просадочной толщи; в) неравномерность просадки грунтов : г) горизонтальные перемещения основания в пределах криволинейной части просадочной воронки при просадке грунтов от собственного веса. Примечание. Просадки грунтов учитываются при относительной просадочности и определяются в соответствии с указаниями обязательного прил. 2. 3.9.(3.5). При определении просадок грунтов и их неравномерности следует учитывать: инженерно-геологическое строение площадки; физико-механические характеристики грунтов основания и их неоднородность; размеры, глубину заложения и взаимное расположение фундаментов; нагрузки на фундаменты и прилегающие площади; конструктивные особенности сооружения, в частности наличие тоннелей, подвалов под частью сооружения и т. п.; характер планировки территории (наличие выемок и срезки или насыпей и подсыпок, которые оказывают влияние на напряженное состояние грунтов основания, а также на вид и размер просадок); возможные виды, размеры и места расположения источников замачивания грунтов (п. 3.2а(3.2а)); дополнительные нагрузки на глубокие фундаменты, уплотненные и закрепленные массивы от сил негативного трения, возникающих при просадках грунтов от собственного веса. Кроме того, необходимо учитывать, что при замачивании сверху больших площадей (ширина замачиваемой площади равна или превышает размер просадочной толщи и замачивании снизу за счет подъема уровня подземных вод полностью проявляется просадка от собственного веса , а при замачивании сверху малых площадей () проявляется лишь только часть ее [см., п. 3.64(17 прил. 2)]. Примечание. При определении неравномерности просадок грунтов следует учитывать возможные наиболее неблагоприятные виды и места расположения источников замачивания по отношению к рассчитываемому фундаменту или сооружению в целом.

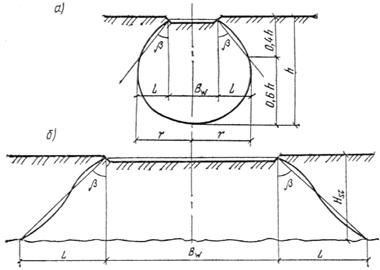

Рис. 37. Схемы увлажненных зон при замачивания грунтов а - при ; б - при 3.10. Замачивание грунтов сверху приводит к проявлению просадок в пределах части или реже всей просадочной толщи (при ) и полной просадке в пределах всей просадочной толщи как от внешней нагрузки, так и собственного веса грунта (при ). В зависимости от технологического назначения проектируемых зданий и сооружений, особенностей гидрогеологических условий участка и других факторов возможно одновременное сочетание замачивания грунтов сверху, постепенного накопления влаги, подъема уровня подземных вод и т. п. 3.11. В тех случаях, когда замачивание сверху происходит из источников шириной , в грунте образуется увлажненная зона, имеющая в поперечном сечении форму, близкую к усеченному эллипсу (рис. 37, в). Замачивание просадочного грунта сверху обычно происходит в течение длительного времени в результате утечек технологической воды и при увлажненная зона грунта имеет форму трапеции (рис. 37, б). Степень влажности грунта в увлажненной зоне в пределах ширины (см. рис. 37, а) близка к полному водонасыщению, а на участках L изменяется от полного водонасыщения до природной влажности. 3.12. Подъем уровня подземных вод происходит на значительной площади вследствие утечек на соседних сооружениях технологических и сточных вод, фильтрации воды от расположенных поблизости водохранилищ, орошения на окружающей территории и влияния других (факторов. При этом происходит подъем зоны капиллярного повышения влажности, в пределах которой степень влажности изменяется от полного водонасыщения до природной. 3.13. Постепенное накопление влаги в грунте на застроенных и асфальтированных территориях, а также при устройстве насыпей наблюдается на площадках, сложенных грунтами со степенью влажности , происходит до установившейся влажности , равной примерно влажности на границе раскатывания. 3.14. При проектировании зданий и сооружений на просадочных грунтах нормативные значения характеристик просадочных грунтов: относительная просадочность , начальное просадочное давление , начальная просадочная влажность , модули деформации при природной влажности Е и в водонасыщенном состоянии определяются как средние значения результатов, полученных при лабораторных или полевых испытаниях, а их расчетные значения принимаются с коэффициентом надежности по грунту, равным единице. Дополнительные требования к инженерно-геологическим изысканиям в районах распространения просадочных грунтов3.15. При проведении инженерно-геологических изысканий на площадках, сложенных просадочными грунтами, должны быть установлены: тип грунтовых условий по просадочности, в том числе с учетом возможной планировки площадки срезкой или подсыпкой грунта; относительная просадочность от собственного веса грунта и нагрузки от фундамента; при различии фактических давлений ,от отдельных фундаментов более чем на 100 кПа (1 кг/см2) - устанавливается зависимость от давления; величина начального просадочного давления ; величина начальной просадочной влажности (при отсутствии замачивания (по п. 3.2а) и возможном медленном повышении влажности); модуль деформации при природной влажности Е, а также в водо-насыщенном состоянии ; степень изменчивости сжимаемости основания а, сложенного просадочными грунтами; удельное сцепление с и угол внутреннего трения просадочных грунтов при природной влажности и в водонасыщенном состоянии (); сцепление , и угол внутреннего трения , просадочных грунтов, уплотненных до заданной плотности. 3.16. Объем и состав инженерно-геологических изысканий для определения деформационных и прочностных характеристик просадочных грунтов, приведенных в п. 3.15, а также необходимость определения всех или только части из указанных характеристик устанавливаются с учетом: степени изученности и сложности инженерно-геологического строения исследуемой площадки; конструктивных и эксплуатационных особенностей проектируемых здании и сооружении; возможных вариантов оснований и фундаментов. 3.17. Шурфы и технические скважины с отбором монолитов для лабораторных испытаний грунтов при проведении инженерно-геологических изысканий на больших площадях под новые жилые районы, крупные промышленные предприятия располагаются через 100 - 200 м, а под отдельные здания и сооружения - через 50-100 м. Шурфы и технические скважины необходимо намечать так, чтобы они располагались на участках, застраиваемых наиболее ответственными зданиями и сооружениями, а также в местах с предполагаемыми максимальными и минимальными значениями характеристик просадочных грунтов в соответствии с п. 3.15. В пределах расположения каждого здания или сооружения должно быть пройдено не менее одного шурфа или технической скважины. Глубина шурфов и технических скважин назначается из расчета прорезки всей толщи просадочных грунтов с заглублением не менее чем на 2 - 5 м в грунты, которые могут служить для опирания нижних концов свай. На площадках строительства малоэтажных зданий с нагрузкой на колонны до 400 кН (40 тс) и на ленточные фундаменты до 100 кН/м (10 тс/м) глубину проходки 50 % намеченных шурфов и технических скважин допускается принимать равной 6 - 8 м. Возможная величина толщи просадочных грунтов приближенно определяется по результатам ранее выполненных инженерно-геологических изысканий на соседних площадках, а при их отсутствии - по номенклатурным показателям, приведенным в п. 2.40. 3.18. Монолиты грунтов для определения деформационных и прочностных характеристик отбирают из шурфов и технических скважин через 1-2 м по глубине, начиная с предполагаемой глубины заложения фундаментов и до нижней границы просадочной толщи или до глубины проходки шурфов и скважин. От подошвы фундамента до глубины, равной 1,5 b (и - ширина фундамента), монолиты грунтов отбирают через 1 м. Отбор монолитов необходимо приурочить к отдельным литологическим слоям толщиной не менее 1 м. С каждой глубины отбирают не менее одного монолита размером 20´20´20 см или двух монолитов диаметром не менее 100 мм. Монолиты грунтов из технических скважин допускается отбирать только тонкостенными или обуривающими грунтоносами, обеспечивающими сохранение природной структуры и плотности грунта. 3.19. Тип грунтовых условий по просадочности устанавливается на основе анализа инженерно-геологических условий и местного опыта строительства, лабораторных испытаний грунтов на просадочность, полевых испытаний с замачиванием грунтов в опытных котлованах. 3.20. При определении типа грунтовых условий по просадочности на основе изучения инженерно-геологического строения и местного опыта строительства анализируются: географическое расположение и климатические условия исследуемой площадки; форма рельефа, наличие суффозионно-просадочных явлений и просадочных блюдец; генезис и литологическое строение исследуемой толщи грунтов; состав, плотность, влажность грунтов и изменение этих характеристик в плане и по глубине; результаты исследований просадочных свойств грунтов и опытного замачивания на соседних площадках с подобными грунтовыми условиями; наличие древнего или современного орошения; условия эксплуатации, сведения об источниках замачивания, состояние и характер деформаций существующих зданий и сооружений и т.п. На основе анализа перечисленных материалов выявляется возможность просадки грунтов от собственного веса, устанавливается возможный тип грунтовых условий по просадочности, объем лабораторных испытаний по уточнению типа грунтовых условий и необходимость проведения опытного замачивания котлована. 3.21. При определении типа грунтовых условий по просадочности (по результатам лабораторных испытании) используются значения начального просадочного давления или относительной просадочности при напряжении от собственного веса грунта , вычисленном с учетом возможной срезки или подсыпки при планировке территории.

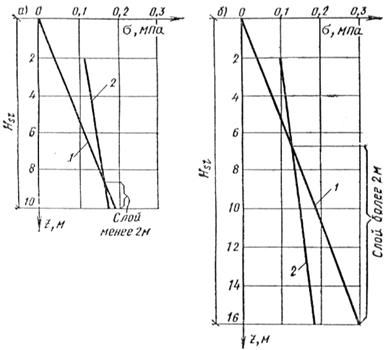

Рис. 38. Пример определения тип» грунтовых условий по изменению напряжения от собственного веса грунта (1) и начального просадочного давления (2) по глубине просадочной толщи; а - I тип грунтовых условий (шурф 1); 6 - II тип грунтовых условий (шурф 3) По этим данным строится график изменения напряжения от собственного веса грунта и начального просадочного давления по глубине (рис. 38), а при отсутствии результатов определения - график изменения относительной просадочности по глубине (рис. 39). По полученным графикам (см. рис. 38, 39) к I типу грунтовых условии по просадочности относятся толщи грунтов, в которых выполняется одно из следующих условий: а) начальное просадочное давление больше напряжения от собственного веса грунта в пределах всей просадочной толщи; б) начальное просадочное давление меньше напряжения от собственного веса грунта в пределах слоя толщиной не. более 2 м по глубине (см. рис. 38, a);

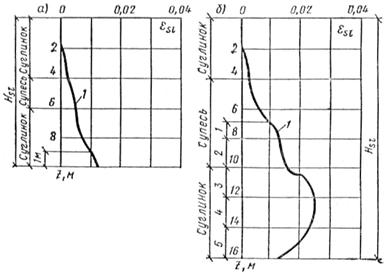

Рис. 39. Пример определения типа грунтовых условий по просадке грунта от собственного веса a - 1 тип грунтовых условий (шурф 2); б - II тип грунтовых условий (шурф 4); 1 - графики изменения относительной просадочности по глубине в) расчетная просадка, от собственного веса грунта, определяемая по формуле (122) (13 прил. 2), с учетом изменения по глубине (см. рис. 39, а) меньше 5 см. Примечание. Напряжение от собственного веса при установлении типа грунтовых условий определяется для полностью водонасыщенного грунта () при планировке территории срезкой от природного рельефа, а при планировке подсыпкой - с учетом напряжения от веса планировочной насыпи. 3.22. Тип грунтовых условий по просадочности в полевых условиях определяется после длительного замачивания грунта в опытных котлованах или ускоренного замачивания в котлованах с устройством по их периметру глубоких прорезей. Замачивание производится на вновь осваиваемых площадках массовой застройки при необходимости уточнения: типа грунтовых условий по просадочности, установленных по результатам лабораторных испытаний грунтов, когда в пределах слоя толщиной до 4-5 м или при величине просадки от собственного веса грунта от 5 до 25 см; величины просадочной толщи; глубины, с которой происходит просадка грунта от собственного веса; влияния на просадку подсыпки или срезки грунта.

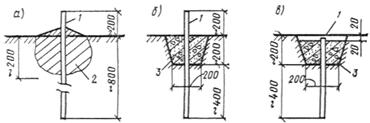

Рис. 40. Конструкции поверхностных марок а - простейшего типа; б - с бетонной опорой; в - с бетонной опорой в зимнее время; 1 - арматурный стержень Æ 20-24 мм; 2 - уплотненный грунт; 3 - бетонная опора 3.23. Длительное (в течение 1-3 мес.) замачивание грунтов производится в открытых котлованах с размерами сторон понизу, равными величине просадочной толщи, но не менее 15´15 м, и глубиной 0,2-0,4 м при отсутствии подсыпки или срезки грунта. При срезке грунта глубина котлованов принимается равной максимальной ее величине. При планировке подсыпкой по дну котлована устраивается соответствующая высоте подсыпки насыпь, и размеры котлована увеличиваются поверху в каждую сторону на высоту насыпи.
Рис. 41. Конструкция глубинной марки 1 - скважина; 2 - ре-первая труба; 3 - защитная труба; 4 - анкер из уплотненного бетона; 5 - сальник из просмоленной пакли 3.24. Замачивание грунта в опытном котловане производится с поверхности дна котлована. Для ускорения замачивания выполняются дренирующие скважины диаметром не менее 15 см с расстоянием между ними от 3 до 5 м (при толщине слоя просадочных грунтов более 12-15 м, грунтах площадки, имеющих коэффициент фильтрации менее 0,2-0,3 м/ /сут и залегании сверху слоев и прослоек слабо фильтрующих грунтов и т.п.). Глубина дренирующих скважин назначается из расчета полной проходки верхних слабофильтрующих слоев грунта и должна быть не менее 0,4 но не более 0,8. Скважины на всю глубину засыпаются песком, гравием или щебнем. При планировке территории подсыпкой на дне опытного котлована до укладки грунта, моделирующего подсыпку, устраивается дренажный слой толщиной 30-50 см из крупных и гравелистых песков, щебня, гравия. 3.25. Для наблюдений за просадкой грунтов на дне котлована и за пределами его на расстоянии до (1,5-2) устанавливаются поверхностные, а в центре котлована глубинные марки. Поверхностные марки (рис. 40) устанавливаются по 2-4 поперечникам через 2-4 м одна от другой, а глубинные (рис. 41) - через 2-3 м по глубине в пределах всей величины просадочной толщи. Горизонтальные перемещения поверхности замеряются по поверхностным маркам по одному-двум поперечникам. При устройстве насыпи на дне опытного котлована применяются поверхностные марки с бетонными опорами (ниже дренажного слоя) и арматурными стержнями, выступающими над поверхностью насыпи. 3.26. При замачивании грунтов в опытном котловане поддерживается постоянный уровень воды до полного промачивания всей толщи просадочных грунтов и условной стабилизации просадки, за которую принимается прирост ее не более 1 см за 10 дней. В процессе замачивания замеряется количество залитой воды и через 5-7 дней производится нивелировка поверхностных и глубинных марок относительно системы временных реперов, расположенных за пределами зоны развития просадок. 3.27. По результатам замачивания грунта в опытном котловане строятся: графики суточного и общего расхода воды во времени; графики просадки глубинных и наиболее характерных поверхностных марок во времени; графики изменения просадки и относительной просадочности отдельных слоев грунта по глубине; линии равных просадок поверхности грунта в пределах котлована и за его пределами; поперечные профили просадки поверхности грунта и т.п. 3.28. Ускоренное замачивание опытных котлованов выполняется в соответствии с «Рекомендациями по ускоренному замачиванию опытных котлованов в просадочных грунтах» (М.: НИИОСП, 1982). При ускоренном замачивании по периметру опытного котлована выполняется прорезь на глубину 0,8-1, что исключает нависание увлажненного массива грунта на окружающий его грунт, а также позволяет уменьшить площади опытных котлованов и сократить срони проведения испытаний. 3.29. Относительная просадочность грунтов определяется при испытании образцов в компрессионных приборах в соответствии с ГОСТ 23161—78 и Руководством по лабораторному определению деформационных и прочностных характеристик просадочных грунтов (М.: Стройиздат, 1975). Места отбора монолитов для определения относительной просадочности грунтов по каждому шурфу или технической скважине назначаются с учетом их литологического строения через 1-2 м по глубине в соответствии с п. 3.18. Для каждого литологического слоя толщиной от 0,4 до 2 м выполняется по одному определению , a для слоев толщиной более 2 м - не менее двух определений . 3.30. Методика испытаний грунтов на просадочность назначается в зависимости от типа грунтовых условий по просадочности, конструктивных особенностей зданий и сооружений, возможных типов оснований и фундаментов, количества образцов, объема испытаний и т.п. Относительная просадочность при различных давлениях на грунт, а также величина начального просадочного давления определяются по методу двух кривых или по упрощенному методу. Определение только при природном или фактическом давлении выполняется по методу одной кривой. 3.31. Начальное просадочное давление в лабораторных условиях определяется при испытаниях образцов грунтов в компрессионных приборах и уточняется в полевых условиях испытанием штампами. Определение в лабораторных условиях выполняется в соответствии с ГОСТ 23161-78 и Руководством по лабораторному определению деформационных и прочностных характеристик просадочных грунтов (М.: Стройиздат, 1975), а в полевых условиях - в соответствии с ГОСТ 12374-77 и Рекомендациями по испытанию просадочных грунтов статическими нагрузками (М.: Стройиздат, 1974). 3.32. Начальное просадочное давление от нагрузки, передаваемой фундаментом, в пределах деформируемой зоны основания определяется через 1 м по глубине, а в пределах зоны просадки грунта от собственного веса - через 2 м для каждого литологического слоя грунта. Уточнение значения начального просадочного давления при испытании грунтов штампами для малоэтажных зданий выполняется на предполагаемой отметке заложения фундаментов, а для многоэтажных гражданских и тяжелых промышленных здании в дополнение к этому на глубине на 2-3 м ниже отметки заложения фундаментов. Испытания штампами для определения выполняются не менее чем в двух характерных пунктах с предполагаемой максимальной и, минимальной просадочностью грунтов. 3.33. Начальная просадочная влажность при проведении инженерно-геологических изысканий определяется в случаях, когда воз. можно или неизбежно повышение влажности грунтов не до полного водонасыщения (например, при застройке площадок, сложенных маловлажными лессовыми грунтами с природной влажностью 4-8 %, применении в качестве основного мероприятия маловодопроницаемого экрана, при невозможности замачивания). 3.34. Модуль деформации просадочных грунтов определяется в шурфах штампами площадью А=0,5 м2 в соответствии с ГОСТ 20276-85. Испытания штампами выполняются при проведении изысканий на площадках строительства новых предприятии и жилых кварталов, при выполнении комплекса мероприятий и применении методов устранения просадочных свойств грунтов уплотнением и закреплением. Испытания выполняются в наиболее характерных пунктах по плотности, влажности, составу и литологии грунтов на предполагаемой отметке заложения фундаментов и па 2-3 м ниже. 3.35. Степень изменчивости сжимаемости просадочных грунтов а представляет Собой отношение характеристик сжимаемости грунта при природной влажности и в водонасыщенном состоянии (119) где Е и - модули деформации соответственно при природной влажности и в водонасыщенном состоянии. 3.36. Прочностные характеристики просадочных и уплотненных грунтов определяются путем испытания их в сдвиговых приборах в соответствии с Руководством по лабораторному определению деформационных и прочностных характеристик просадочных грунтов (М.: Стройнздат, 1975). Определения проводятся для всех входящих в просадочную толщу литологических слоев толщиной более 1 м. 3.37. Прочностные характеристики просадочных грунтов, которые необходимо учитывать при создании уплотненного слоя в основании фундаментов, возведении обратной засыпки котлованов, при засыпках за подпорными стенками и т.п., определяются на образцах одной-двух разновидностей грунтов, уплотненных в лабораторных условиях до заданной плотности. 3.38. В отчетах по инженерно-геологическим изысканиям площадок, сложенных просадочными грунтами, должны быть приведены дополнительные данные: наличие просадочных блюдец и суффозионно-просадочных воронок, эрозионных размывов, обвалов, оплывин и т.п.; описание следов деятельности землероев, включая: диаметры ходов, ориентировочное их количество на 1 м2 и глубину распространения, состав и плотность заполнителя; толщина слоя просадочных грунтов по всем шурфам и выработкам; тип грунтовых условий по просадочности; расчетные величины просадок грунтов от собственного веса по отдельным шурфам и техническим скважинам; результаты полевых испытаний грунтов на просадочность; графики изменения относительной просадочности по глубине по всем турфам и техническим скважинам. 3.39. При проведении инженерно-геологических изысканий на больших площадях к отчетам прилагаются карты: толщин слоя просадочных грунтов; расчетных величин просадки грунтов от собственного веса через 10 или 25 см: зон распространения типов грунтовых условий (I и II типов) по просадочности. Пример. Определить тип грунтовых условий по просадочности на исследуемой площадке для двух характерных участков, относящихся соответственно к пониженной и водораздельной частям. На пониженной части площадки по шурфам 1 и 2 под растительным слоем толщиной 0,5 м залегают: лессовидные супеси (слой II) толщиной 2 м, лессовидные темно-коричневые суглинки (слой III) толщиной 4 м и ниже непросадочные лессовидные глины (слой IV). На водораздельной части площадки по шурфам 3 и 4 под растительным слоем толщиной 0,4 м залегают: лессовидные светло-коричневые суглинки (слой I) толщиной 3,6 м, лессовидные палевые супеси (слон II) толщиной 6 м, лессовидные темно-коричневые суглинки (слой III) толщиной 6 м и ниже непросадочные лессовидные глины (слой IV)., Основные физические характеристики грунтов приведены в табл. 79. Таблица 79
В компрессионных приборах определены через 1 м, начиная с глубины 2 м и до нижней границы просадочной толщи по шурфам 1 и 3 относительная просадочность e»i и начальное просадочное давление , изменение которых приведено на рис. 38; по шурфам 2 и 4 значения ( приведены на рис. 39. Для определения типа грунтовых условий по просадочности на рассматриваемой площадке по начальному просадочному давлению с использованием результатов лабораторных испытаний строятся графики изменения (при ) и начального просадочного давления по глубине просадочной толщи (см. рис. 38, а и б). Так как по шурфу 1 (см. рис. 38, а) на глубине до 9 м , а на глубине от 9 до 10 м (т. е. в пределах слоя толщиной 1 м) , в соответствии с п. 3.21 на участке расположения шурфа 1 лессовые грунты и относятся к I типу грунтовых условий по просадочности. По шурфу 3 (см. рис. 38,б) (начиная с глубины 7 м в пределах слоя толщиной 9 м), в соответствии с п. 3.21 на участке расположения шурфа 3 лессовые грунты относятся ко II типу грунтовых условий по просадочности. Для определения типа грунтовых условий по просадочности по величине возможной просадки грунтов от собственного веса с использованием данных лабораторных испытаний строятся графики изменения относительной просадочности по глубине просадочной толщи (см. рис. 39, б). Далее, нижняя часть просадочной толщи, в пределах которой ³0,01, разбивается на отдельные слои толщиной 1-2 м. После этого по формуле (122) (13 прил. 2) с учетом п. 3.51 (13 прил. 2) по средним значениям в пределах каждого слоя определяются возможные просадки грунтов от собственного веса: по шурфу 2 =0,011(1000-900)·1=1,1 см<5 см; по шурфу 4 =0,011(800-700)·1 +0,013(1000-800)·1 +0,021(1200-1000)´ ´1 +0,024(1400-1200)·1 +0,018(1600-1400)·1=16,3 см>5 см. Таким образом, в соответствии с п. 3.21 на участке расположения шурфа 2 грунты относятся к 1 типу грунтовых условий по просадочности, а на участке расположения шурфа 4 - ко II типу. Определение расчетных сопротивлений просадочных грунтов3.39. Расчетное сопротивление просадочных грунтов природного сложения определяется в зависимости от: возможности и вида источника замачивания по п. 3.2 (3.2); принятого метода обеспечения прочности и эксплуатационной пригодности зданий и сооружений; конструкции, ширины и глубины заложения фундаментов; прочностных характеристик грунтов основания. 3.40(3.9). Расчетное сопротивление грунта основания при возможном замачивании просадочных грунтов (п. 3.2а (3.2а)) принимается равным: а) начальному просадочному давлению , при устранении возможности просадки грунтов от внешней нагрузки путем снижения давления под подошвой фундамента; б) значению, вычисленному по формуле (33(7)) с использованием расчетных значений прочностных характеристик ( и ) в водонасыщенном состоянии. При невозможности замачивания просадочных грунтов расчетное сопротивление основания R определяется по формуле (33(7)) с использованием прочностных характеристик этих грунтов при установившейся влажности (п. 3.2(3.2)). Расчетное сопротивление R основания, сложенного уплотненным или закрепленным грунтом, вычисляется по формуле (33(7)) с использованием прочностных характеристик ( и ) водонасыщенных уплотненных или закрепленных грунтов. При определении расчетных сопротивлений грунта основания при возможности их замачивания до полного водонасыщения коэффициенты условий работы и принимаются по табл. 43 (3) как для глинистых грунтов с показателем текучести , а при невозможности замачивания с показателем текучести . 3.41(3.10). Предварительные размеры фундаментов сооружении, возводимых на просадочных грунтах, назначаются .исходя из расчетных сопротивлений основания принимаемых по табл. 48 (4 рекомендуемого приложения 3). Указанными значениями допускается пользоваться также для назначения окончательных размеров фундаментов зданий и сооружений III класса, в которых отсутствует мокрый технологический процесс. 3.42. При полном устранении просадочных свойств грунтов уплотнением или закреплением необходимо обеспечить, чтобы полное давление на кровлю подстилающего неуплотненного или незакрепленного слоя не превышало величины начального просадочного давления этого слоя, т.е. соблюдалось условие . Расчетное сопротивление уплотненного или закрепленного грунта при условии недопущения просадки подстилающего слоя определяется по формуле (120) где и- напряжения от собственного веса грунта соответственно на кровле подстилающего слоя и на. отметке заложения фундамента; - коэффициент уменьшения дополнительного давления от фундамента на кровле неуплотненного или незакрепленного слоя, определяемый по табл. 53 (1 прил. 2). Пример. Определить размеры подошвы фундамента одноэтажного производственного здания, возводимого на площадке, сложенной просадочными лессовидными суглинками, относящимися к I типу грунтовых условий по просадочности. По данным лабораторных испытаний характеристики лессовидных суглинков: =2,7 г/см 3, =1,45 г/см 3 и начальное просадочное давление на глубине 4-5 м =160 кПа. Глубина заложения фундамента равна 2 м при глубине промерзания 1,6 м. Нагрузки от колонны на верх фундамента равняются: =1250 кН; М=120 кН·м; =40 кН. Фундаменты возводятся на уплотненных тяжелыми трамбовками на глубину 3 м лессовидных суглинках. Уплотненные суглинки в верхней части на глубине 1 м имеют удельный вес сухого грунта =17 кН/м3, а просs=MsoNormal id=SA>По данным лабораторных испытаний характеристики лессовидных суглинков: =2,7 г/см 3, =1,45 г/см 3 и начальное просадочное давление на глубине 4-5 м =160 кПа. Глубина заложения фундамента равна 2 м при глубине промерзания 1,6 м. Нагрузки от колонны на верх фундамента равняются: =1250 кН; М=120 кН·м; =40 кН. Фундаменты возводятся на уплотненных тяжелыми трамбовками на глубину 3 м лессовидных суглинках. Уплотненные суглинки в верхней части на глубине 1 м имеют удельный вес сухого грунта =17 кН/м3, а прос |
