ГОСТ 24769-2000

ИЗДЕЛИЯ ФАРФОРОВЫЕ

Метод определения просвечиваемости

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Акционерным обществом закрытого типа «ИЦ ФАРФОР»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 17 от 22 июня 2000 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 июля 2001 г. № 272-ст межгосударственный стандарт ГОСТ 24769-2000 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 мая 2002 г.

4 ВЗАМЕН ГОСТ 24769-81

СОДЕРЖАНИЕ

ГОСТ 24769-2000

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 2002-05-01

1 Область применения

Настоящий стандарт распространяется на фарфоровые изделия с толщиной черепка не более 2,5 мм и устанавливает метод определения их просвечиваемости.

Сущность метода заключается в измерении относительного спектрального коэффициента светопропускания фарфора при длине волны l = 555 нм.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 28390-89 Изделия фарфоровые. Технические условия

3 Средства измерений

Спектрофотометр типа «Spekol-11» с измерительной приставкой t о/о (оптическая схема приставки t о/о представлена в приложении А).

Меры относительных спектральных коэффициентов светопропускания из стекла МС 20, аттестованные в установленном порядке по значениям их относительных спектральных коэффициентов пропускания при l = 555 нм.

Линейка измерительная металлическая 150 по ГОСТ 427.

4 Подготовка к испытанию

4.1 Отбор изделий - по ГОСТ 28390.

4.2 Испытания проводят на изделиях или на изготовленных из них образцах.

4.3 Изготовление образцов

Образцы изготовляют произвольной формы. Размер образца должен быть таким, чтобы в его проекции на плоскость помещался круг диаметром не менее 20 мм.

4.4 Поверхности отобранных изделий и изготовленных образцов, а также боковые кромки образцов обтирают увлажненным отжатым полотенцем и высушивают на воздухе.

5 Проведение испытания

5.1 Изделие или образец устанавливают относительно падающего на него пучка света таким образом, чтобы в пределах круга диаметром 20 мм как с лицевой, так и с оборотной стороны не было фирменного знака, участков с декором и дефектов (трещин, засорки, натека, матовости глазури, плешин, мушки, выгорки, прыща, зашлифованных следов после снятия засорки).

5.2 Относительный спектральный коэффициент светопропускания (далее - просвечиваемость) каждого фарфорового изделия или образца в процентах измеряют в трех точках на его поверхности.

5.2.1 Фарфоровые изделия

а) Плоские изделия

Изделие устанавливают лицевой стороной к падающему на него пучку света.

Просвечиваемость плоского изделия измеряют в двух противоположных точках примерно посередине борта изделия и в одной точке на дне изделия, выбранной вблизи его центра (для формованных изделий, у которых на дне явно виден след формовки, - в стороне от этого следа).

Просвечиваемость изделия в каждой из трех точек измеряют два раза, повторяя перед каждым измерением операции по установке изделия.

б) Полые изделия

Изделие устанавливают лицевой стороной стенки (наружной поверхностью) к цилиндрической ловушке приставки t о/о.

Просвечиваемость полого изделия измеряют в трех точках на стенке изделия, находящихся на разной высоте от дна. При установке изделий рекомендуется выбирать точки, находящиеся по высоте около 1/4, 1/2 и 3/4 от дна изделия.

Просвечиваемость изделия в каждой из трех точек измеряют два раза, повторяя перед каждым измерением операции по установке изделия.

5.2.2 Образцы фарфора

Образец устанавливают вогнутой стороной к падающему на него пучку света.

Просвечиваемость образца измеряют в трех максимально удаленных друг от друга точках.

Просвечиваемость образца в каждой из трех точек измеряют два раза, повторяя перед каждым измерением операции по установке образца.

5.3 При проведении испытаний не допускается загрязнение мер относительных спектральных коэффициентов светопропускания и испытуемых изделий или образцов.

6 Обработка результатов

6.1 По результатам двух измерений просвечиваемости в каждой точке рассчитывают средние арифметические значения просвечиваемости в каждой их трех точек и округляют полученные значения до первого десятичного знака.

6.2 За результат испытания изделия или образца принимают округленное до первого десятичного знака среднеарифметическое значение определений просвечиваемости в трех точках.

Относительное расхождение между наиболее отличающимися значениями просвечиваемости изделий одного наименования не должно превышать допускаемое расхождение, равное 0,15 при доверительной вероятности Р = 0,95.

ПРИЛОЖЕНИЕ А
(обязательное)

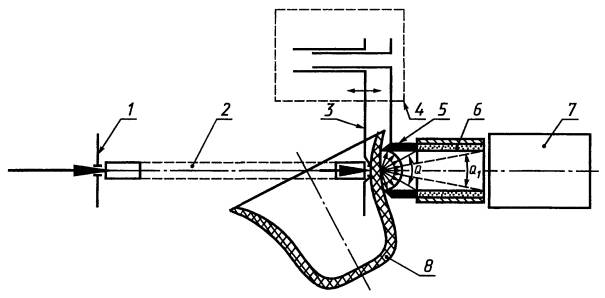

Оптическая схема измерительной приставки t о/о

1 - входная диафрагма; 2 - гибкий световод; 3 - подвижная выходная диафрагма; 4 - прижимное устройство; 5 - зачерненная цилиндрическая ловушка; 6 - фотометрический цилиндр; 7 - фотоэлектронный умножитель; 8 - фарфоровое изделие (образец)

Рисунок А.1
