ГОСТ 8.027-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПОСТОЯННОГО ЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ И ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ГУП «ВНИИМ им. Д.И. Менделеева») Госстандарта России и Межгосударственным техническим комитетом по стандартизации МТК 206 «Эталоны и поверочные схемы»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 19 от 24 мая 2001 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Республики Беларусь
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главгосслужба «Туркменстандартлары»
Республика Узбекистан	Узгосстандарт

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 7 августа 2001 г. № 319-ст межгосударственный стандарт ГОСТ 8.027-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2002 г.

4 ВЗАМЕН ГОСТ 8.027-89

СОДЕРЖАНИЕ

1 Область применения. 2

2 Государственный первичный эталон. 2

3 Вторичные эталоны.. 2

4 Рабочие эталоны.. 3

5 Рабочие средства измерений. 4

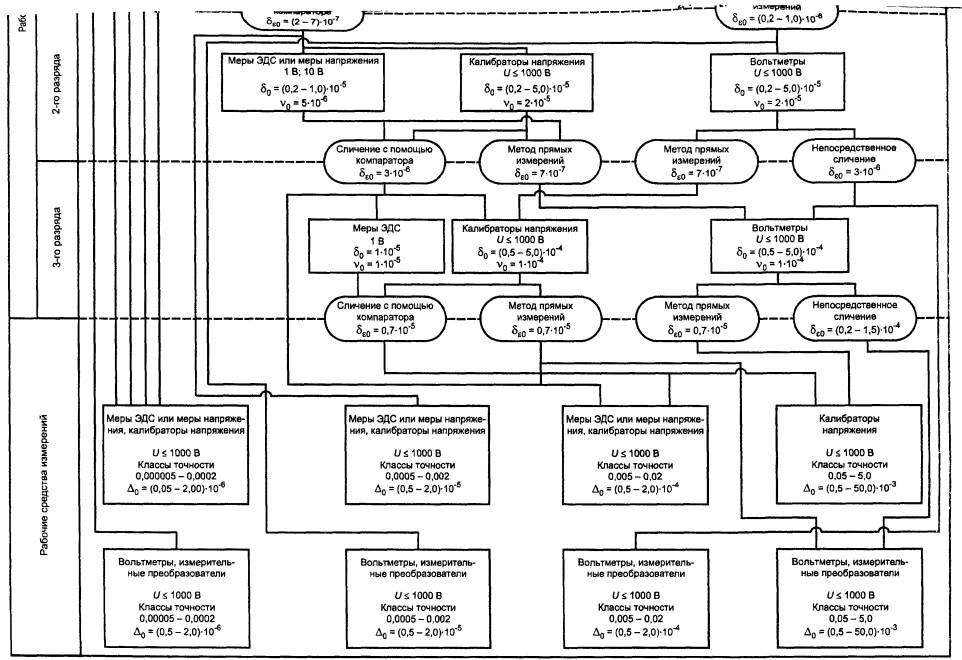

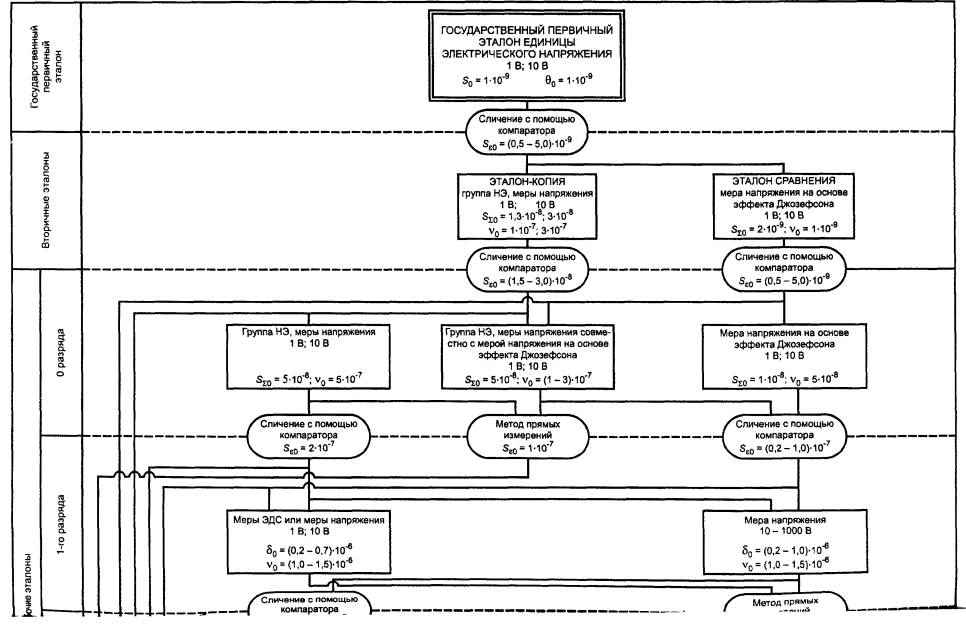

Приложение А. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.. 5

ГОСТ 8.027-2001

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Государственная система обеспечения единства измерений

State system for ensuring the uniformity of measurements. State verification schedule for measuring instruments of direct electrical voltage and electromotive force

Дата введения 2002-07-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений постоянного электрического напряжения (далее - напряжение) и электродвижущей силы (далее - ЭДС) в диапазоне до 1000 В (приложение А) и устанавливает порядок передачи размера единицы напряжения - вольта (В) от государственного первичного эталона единицы напряжения (далее - государственный первичный эталон) с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Государственный первичный эталон

2.1 В состав государственного первичного эталона входят:

- мера напряжения для воспроизведения единицы напряжения: криогенные преобразователи частоты в напряжение на основе эффекта Джозефсона и аппаратура для синтеза частоты облучения криогенных преобразователей, включая стандарт частоты и времени, синтезатор и генератор СВЧ диапазона с волноводным выходом, блок фазовой автоподстройки частоты;

- аппаратура для контроля условий измерений и неизменности воспроизводимого и хранимого размера единицы напряжения;

- аппаратура для передачи размера единицы напряжения.

2.2 Номинальные значения напряжений, воспроизводимых государственным первичным эталоном, составляют 1 В и 10 В.

2.3 Государственный первичный эталон воспроизводит единицу напряжения на основе использования значения константы Джозефсона K_J со средним квадратическим отклонением (далее - СКО) результатов измерений S_o, не превышающим 1-19^-9 при 20 независимых измерениях. Неисключенная систематическая погрешность (НСП) q_о не превышает 1×10^-9.

2.4 Государственный первичный эталон применяют для передачи размера единицы напряжения вторичным эталонам сличением с помощью компаратора (компаратора напряжений или нановольтметра). СКО метода передачи размера единицы S_e_о составляет (0,5 - 5,0) Ю-⁹.

3 Вторичные эталоны

3.1 В качестве вторичных эталонов используют эталон-копию и эталон сравнения.

3.2 Эталон-копия состоит из группы термостатированных насыщенных нормальных элементов (далее - НЭ) и мер напряжения на стабилитронах, в том числе транспортируемых.

Номинальные значения напряжения и ЭДС эталона-копии составляют 1 В и 10 В.

3.3 СКО результатов сличений эталона-копии с государственным первичным эталоном S_S_o при 60 независимых измерениях не должно превышать 1,3×10^-8 при номинальном значении напряжения 1 В и 3×10^-8 при номинальном значении напряжения 10 В.

Предел допускаемой нестабильности v_o эталона-копии за межповерочный интервал не должен превышать:

1×10^-7 для среднего значения ЭДС группы НЭ;

3×10^-7 для мер напряжения на стабилитронах.

3.4 Эталон-копию применяют для передачи размера единицы напряжения рабочим эталонам 0 разряда и поверки рабочих средств измерений классов точности от 0,00005 до 0,0002 сличением с помощью компаратора (потенциометра постоянного тока, компаратора напряжений, нановольтметра или транспортируемой меры напряжения на стабилитронах из состава эталона-копии). СКО метода передачи размера единицы S_e_о составляет (1,5 - 3,0)×10^-8.

3.5 В качестве эталона сравнения используют транспортируемую меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения эталона сравнения составляют 1 В и 10 В.

3.6 СКО результатов сличений эталона сравнения с государственным первичным эталоном S_S_o при 30 независимых измерениях не должно превышать 2×10^-9.

Предел допускаемой нестабильности v_o эталона сравнения за цикл сличений не должен превышать 1×10^-9.

3.7 Эталон сравнения применяют для сличений государственного первичного эталона с рабочими эталонами 0 разряда, имеющими в составе меру напряжения на основе эффекта Джозефсона, и поверки рабочих средств измерений класса точности 0,000005, а также для международных сличений с национальными эталонами других стран сличением с помощью компаратора. СКО метода передачи размера единицы напряжения S_e_о составляет (0,5 - 5,0)×10^-9.

4 Рабочие эталоны

4.1 Рабочие эталоны 0 разряда

4.1.1 В качестве рабочих эталонов (далее - РЭ) 0 разряда используют:

а) группу термостатированных насыщенных НЭ с мерами напряжения на стабилитронах или без них (приложение А - группа НЭ, меры напряжения);

б) группу термостатированных насыщенных НЭ с мерами напряжения на стабилитронах (включая транспортируемые) или без них в комплекте с мерой напряжения на основе эффекта Джозефсона;

в) меру напряжения на основе эффекта Джозефсона.

Номинальные значения напряжения РЭ 0 разряда составляют 1 В; 10 В.

4.1.2 СКО результатов сличений S_S_o РЭ 0 разряда с эталоном-копией или эталоном сравнения не должны превышать:

5×10^-8 для РЭ по 4.1.1, перечисления а) и б);

1×10^-8 для РЭ по 4.1.1, перечисление в).

Предел допускаемой нестабильности v_o РЭ 0 разряда за межповерочный интервал не должен превышать:

5×10^-7 для РЭ по 4.1.1, перечисление а);

(1 - 3)×10^-7 для РЭ по 4.1.1, перечисление б);

5×10^-8 для РЭ по 4.1.1, перечисление в).

4.1.3 РЭ 0 разряда применяют для поверки РЭ 1-го разряда, а также для поверки и калибровки рабочих средств измерений классов точности от 0,00005 до 0,0002 сличением с помощью компаратора (потенциометра постоянного тока, компаратора напряжений, нановольтметра или транспортируемой меры напряжения на стабилитронах из состава РЭ 0 разряда) или методом прямых измерений. СКО метода передачи размера единицы напряжения S_e_o составляет от 0,2×10^-7 до 2,0×10^-7.

4.2 Рабочие эталоны 1-го разряда

4.2.1 В качестве РЭ 1-го разряда используют меры ЭДС и (или) меры напряжения на стабилитронах с номинальными значениями 1 В и 10 В, а также меры напряжения от 10 до 1000 В.

4.2.2 Доверительные границы относительных погрешностей d_о РЭ 1-го разряда при доверительной вероятности 0,95 не должны превышать (0,2 - 0,7)×10^-6 для мер ЭДС и мер напряжения на стабилитронах с номинальными значениями 1 В и 10 В и (0,2 - 1,0)×10^-6 для мер напряжения от 10 до 1000 В (в зависимости от диапазона).

Пределы допускаемой нестабильности v_o РЭ 1-го разряда за межповерочный интервал не должны превышать (1,0 - 1,5)×10^-6.

4.2.3 РЭ 1-го разряда применяют для поверки РЭ 2-го разряда, а также для поверки и калибровки рабочих средств измерений классов точности от 0,0005 до 0,002 сличением с помощью компаратора (потенциометра постоянного тока, компаратора напряжений, вольтметра или транспортируемой меры напряжения на стабилитронах из состава РЭ 1-го разряда) при доверительных границах относительной погрешности метода передачи размера единицы напряжения d_e_о = (2 - 7)×10^-7 или методом прямых измерений при доверительных границах относительной погрешности метода передачи размера единицы напряжения d_e_о = (0,2 - 1,0)×10^-6.

4.3 Рабочие эталоны 2-го разряда

4.3.1 В качестве РЭ 2-го разряда используют меры ЭДС или меры напряжения на стабилитронах с номинальными значениями 1 В и 10 В, вольтметры и калибраторы напряжения в диапазоне напряжений U до 1000 В.

4.3.2 Доверительные границы относительных погрешностей d_о РЭ 2-го разряда при доверительной вероятности 0,95 составляют (0,2 - 5,0)×10^-5 (в зависимости от диапазона измерений).

Пределы допускаемой нестабильности v_o РЭ 2-го разряда за межповерочный интервал не должны превышать:

5×10^-6 для мер ЭДС и мер напряжения;

2×10^-5 для калибраторов напряжения и вольтметров.

4.3.3 РЭ 2-го разряда применяют для поверки РЭ 3-го разряда, а также для поверки и калибровки рабочих средств измерений классов точности от 0,005 до 0,02 методом прямых измерений при относительной погрешности метода передачи размера единицы напряжения d_e_о = 7×10^-7, непосредственным сличением при относительной погрешности метода передачи размера единицы напряжения d_e_о = 3×10^-6 или сличением с помощью компаратора (потенциометра постоянного тока, вольтметра, прибора для поверки вольтметров) при относительной погрешности метода передачи размера единицы напряжения d_e_о = 3×10^-6.

4.4 Рабочие эталоны 3-го разряда

4.4.1 В качестве РЭ 3-го разряда используют меры ЭДС с номинальным значением 1 В, вольтметры и калибраторы напряжения в диапазоне напряжений U до 1000 В.

4.4.2 Доверительные границы относительных погрешностей d_о РЭ 3-го разряда не должны превышать:

1×10^-5 для мер ЭДС;

(0,5 - 5,0)×10^-4 для калибраторов напряжения и вольтметров.

Пределы допускаемой нестабильности v_о РЭ 3-го разряда за межповерочный интервал не должны превышать:

1×10^-5 для мер ЭДС;

1×10^-4 для калибраторов напряжения и вольтметров.

4.4.3 РЭ 3-го разряда применяют для поверки и калибровки рабочих средств измерений классов точности от 0,005 до 5,0 методом прямых измерений при относительной погрешности метода передачи размера единицы напряжения d_e_о = 0,7×10^-5, непосредственным сличением при доверительных границах относительной погрешности метода передачи размера единицы напряжения d_e_о = (0,2 - 1,5)×10^-4 или сличением с помощью компаратора (потенциометра постоянного тока, компаратора напряжений или вольтметра) при относительной погрешности метода передачи размера единицы напряжения d_e_о = 0,7×10^-5.

5 Рабочие средства измерений

5.1 В качестве рабочих средств измерений используют меры ЭДС, меры напряжения, калибраторы напряжения, вольтметры и измерительные преобразователи в диапазоне до 1000 В классов точности от 0,000005 до 5,0.

5.2 Пределы допускаемых относительных погрешностей D_о рабочих средств измерений составляют от 0,05×10^-6 до 50×10^-3.
