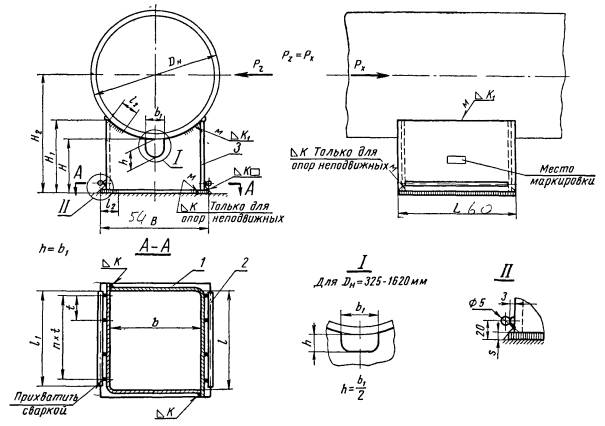

МН 4008-62 «Детали трубопроводов. Опоры приварные неподвижные и скользящие стальных трубопроводов»

Таблица 1

Размеры в мм

Шифр		Наружный диаметр трубопровода, D_н	H (доп. откл. ±5)	Н₁	Н₂	В	b (доп. откл. ±0,5)	B₁	s	К	К₁	Неподвижные							Скользящие
Неподвижные	Скользящие	Наружный диаметр трубопровода, D_н	H (доп. откл. ±5)	Н₁	Н₂	В	b (доп. откл. ±0,5)	B₁	s	К	К₁	L	l (доп. откл. -1)	l₁	t	Количество, n	Вес, кг	Применяемость	L	l (доп. откл. -1)		l₁		t	Количество, n		Вес, кг	Применяемость
57-95*	-	57; 60	95	99	124	54	34	26	4	4	5	60	40	45	40	1	0,598		-
68-95*		68		104	129	62	42	26									0,677
76-95*		76			133	68	48	35									0,680
83-95*		83			136	70	50					70	50	55	50		0,822
89-95*		89			140	75	55					70	50	55	50		0,835
102-95	С-102-95	102			146	85	65					140	120	125	60	2	1,594		70	50	55		50		1	0,930
108-95	С-108-95	108			149												1,614									0,934
114-95	С-114-95	114			152												1,614									0,934
127-95	С-127-95	127		109	158	100	80					150	130	140	65		1,869		80	60	65		60			1,202
133-95	С-133-95	133		114	162	110	90										2,029									1,281
140-95	С-140-95	140			165	110	90										2,114									1,359
152-95	С-152-95	152			171	130	110										2,308									1,497
159-95	С-159-95	159			175	130	110					170	150	155	50	3	2,540									1,503
168-95	С-168-95	168		126	179	160	130		6	6	6	185	155				4,599		110	80	85		40		2	3,222
180-95	С-180-95	180			185	160	130					185	155				4,637									3,238
194-95	С-194-95	194			192	175	145					210	180	190	60		5,454									3,329
219-95	С-219-95	219		136	205	200	170					210	180	190	60		6,174		125	95	105		50			4,194
245-95	С-245-95	245			218	210	180					240	210	205	50	4	6,966									4,380
273-95	С-273-95	273			232	235	205					260	230	245	60	4	7,958									4,724
299-95	С-299-95	299		146	245	255	225					260	230	245	60	4	8,864		200	170	170		55		3	7,249
325-95	С-325-95	325			258	265	235	70				320	290	305	60	5	10,29		210	180	180		60		3	7,472
377-95	С-377-95	377			284	295	265					360	330	335	55	6	11,93		220	190	205		50		4	8,107
426-95	С-426-95	426		166	308	345	315					420	390	395	65	6	16,20									10,05
480-95	С-480-95	478; 480		176	335	395	365					450	420	425	60	7	19,31									11,34
530-95	С-530-95	529; 530		176	360	415	385					450	420	425	60		20,02		240	210						12,44
630-95	С-630-95	630		158	410	465	425		8	8	8	500	460	460	65		29,65		280	240	245		60			19,17
720-95	С-720-95	720		148	455	420	380					520	480	505	50	10	27,75		280	240	245		60			12,65
820-95	С-820-95	820		138	505												26,94		180	140	140		65		2	12,12
920-95	С-920-95	920		138	555												26,91		180	140	140		65		2	12,24
1020-95	С-1020-95	1020		140	605	450	400		10	10	12	530	480				35,88		220	170	170		55		3	18,36
1120-95	С-1120-95	1120		130	655	450	400										34,59									17,57
1220-95	С-1220-95	1220		150	705	550	500										42,74									22,10
1420-95	С-1420-95	1420		140	805												41,52									21,57
1620-95	С-1620-95	1620		140	905							560	512				43,81									21,96
168-145	С-168-145	168	145	176	229	160	130	60	6	6	6	185	155	155		3	5,832		110	80	85		40		2	4,050
180-145	С-180-145	180			235	160	130					185	155	155			5,870									4,101
194-145	С-194-145	194			242	175	145					210	180	190	60		6,885									4,303
219-145	С-219-145	219		186	255	200	170					210	180	190	60		7,736		125	95	105		50			5,384
245-145	С-245-145	245		186	268	210	180					240	210	205	50	4	8,729		125	95	105		50		2	5,628
273-145	С-273-145	273		186	282	235	205					260	230	245	60		9,994		125	95	105		50		2	6,054
299-145	С-299-145	299		196	295	255	225					260	230	245			10,88		200	170	170		55		3	9,074
325-145	С-325-145	325			308	265	235	120				320	290	305		5	12,47		210	180	190		60		3	9,154
377-145	С-377-145	377			334	295	265					360	330	335	55	6	14,48		220	190	205		50		4	10,07
426-145	С-426-145	426		216	358	345	315					420	390	395	65	6	19,32									12,10
480-145	С-480-145	478; 480		226	385	395	365					450	420	425	60	7	22,83									13,68
530-145	С-530-145	529; 530		226	410	415	385					450	420	425	60		23,58		240	210						15,19
630-145	С-630-145	630		208	460	465	425		8	8	8	500	460	460	65		35,21		280	240	245		60			23,16
720-145	С-720-145	720		198	505	420	380					520	480	505	50	10	32,95		280	240	245		60			15,72
820-145	С-820-145	820		188	555												32,05		170	140	140		65		2	15,16
920-145	С-920-145	920		188	605												32,35		170	140	140		65		2	15,31
1020-145	С-1020-145	1020		190	655	450	400		10	10	12	530					42,62		210	170	170		55		3	22,92
1120-145	С-1120-145	1120		180	705	450	400										41,38									21,99
1220-145	С-1220-145	1220		200	755	550	500										50,29									27,46
1420-145	С-1420-145	1420		190	855												49,05									26,68
1620-145	С-1620-145	1620		190	955							560	512				51,64									27,01

Примечания:

1. Опоры, шифр которых отмечен знаком *, применяются и в качестве скользящих.

2. При значениях Р_х и Т, меньше указанных в табл. 3 и 4, длины монтажных швов и величины катетов могут быть уменьшены, что устанавливается расчетом.

3. Допускается применение скользящих опор и в качестве неподвижных разгруженных для восприятия только сил трения Т, значения которых приведены в табл. 4.

4. Нагрузки, приведенные в табл. 3 и 4, могут быть увеличены в 1,5 раза при условии дополнительной приварки опоры на участках l₂, длины которых устанавливаются расчетом.

Таблица 2

Опоры неподвижные								Опоры скользящие
Шифр изделия	Дет. 1. Основание		Дет. 2. Проволока 1 ГОСТ 3282-46			Дет. 3. Угольник МН 4019-62	Вес наплавленного металла сварных швов, кг	Шифр изделия	Дет. 1. Основание		Дет. 2. Проволока 1 ГОСТ 3282-46			Дет. 3. Угольник МН 4019-62		Вес наплавленного металла сварных швов, кг
	Количество								Количество
	1			2		2			1			2			2
	Шифр детали	Вес, кг		Размеры, мм (диаметр на длину)	Вес 1 шт., кг	Шифр детали			Шифр детали	Вес, кг		Размеры, мм (диаметр на длину)	Вес 1 шт., кг		Шифр детали
57-95	57-95/1	0,102		5´45	0,006	57-95´50	0,030	-
68-95	68-95/1	0,117				68-100´50
76-95	76-95/1	0,128				76-100´50
83-95	83-95/1	0,154		5´55	0,008	83-100´60
89-95	89-95/1	0,165				89-100´60
102-95	102-95/1	0,374		5´125	0,018	102-100´130	0,050	С-102-95	С-102-95/1	0,187		5´55	0,008		102-100´60	0,035
108-95						108-100´30		С-108-95							108-100´60
114-95						114-100´130		С-114-95							114-100´60
127-95	127-95/1	0,471		5´140	0,020	127-105´140		С-127-95	С-127-95/1	0,252		5´65	0,009		127-105´70	0,040
133-95	133-95/1	0,518				133-110´140	0,080	С-133-95	С-133-95/1	0,277					133-110´70	0,080
140-95						140-110´140		С-140-95							140-110´70
152-95	152-95/1	0,612				152-110´140		С-152-95	С-152-95/1	0,327					152-110´70
159-95	159-95/1	0,694		5´155	0,023	159-110´160	0,100	С-159-95							159-110´70
168-95	168-95/1	1,394				168-120´168	0,135	С-168-95	С-168-95/1	0,830		5´85	0,012		168-120´94	0,120
180-95						180-120´168		С-180-95							180-120´94
194-95	194-95/1	1,730		5´190	0,028	194-120´194	0,150	С-194-95	С-194-95/1	0,907					194-120´94	0,130
219-95	219-95/1	1,978				219-130´194		С-219-95	С-219-95/1	1,178		5´105	0,015		219-130´108
245-95	245-95/1	2,369		5´205	0,030	245-130´222	0,155	С-245-95	С-245-95/1	1,237					245-130´8	0,135
273-95	273-95/1	2,878		5´245	0,037	273-130´244	0,170	С-273-95	С-273-95/1	1,384					273-130´108	0,150
299-95	299-95/1	3,122		5´245	0,037	299-140´244	0,190	С-299-95	С-299-95/1	2,402		5´170	0,025		299-140´184	0,165
325-95	325-95/1	3,994		5´305	0,046	325-140´302	0,200	С-325-95	С-325-95/1	2,622		5´190	0,028		325-140´194	0,170
377-95	377-95/1	5,002		5´335	0,050	377-140´344	0,210	С-377-95	С-377-95/1	3,057		5´205	0,030		377-140´204	0,180
426-95	426-95/1	6,659		5´395	0,060	426-160´402	0,225	С-426-95	С-426-95/1	3,575					426-160´204	0,215
480-95	480-95/1	8,372		5´425	0,065	480-170´434	0,250	С-480-95	С-480-95/1	4,094					480-170´204	0,235
530-95	530-95/1	8,796				530-170´434	0,260	С-530-95	С-530-95/1	4,692					530-170´222	0,240
630-95	630-95/1	14,40		5´460	0,070	630-150´478	0,435	С-630-95	С-630-95/1	8,177		5´245	0,037		630-150´258	0,405
720-95	720-95/1	13,72		5´505	0,077	720-140´498		С-720-95	С-720-95/1	7,385					720-140´258
820-95						820-130´498	0,430	С-820-95	С-820-95/1	4,748		5´140	0,020		820-130´158	0,410
920-95						920-130´498	0,420	С-920-95							920-130´158	0,390
1020-95	1020-95/1	18,72				1020-130´502	0,690	С-1020-95	С-1020-95/1	7,771		5´170	0,025		1020-130´192	0,655
1120-95						1120-120´502		С-1120-95							1120-120´192
1220-95	1220-95/1	22,88				1220-140´502	0,800	С-1220-95	С-1220-95/1	9,499					1220-140´192	0,760
1420-95						1420-130´502		С-1420-95							1420-130´192
1620-95	1620-95/1	24,18				1620-130´536	0,780	С-1620-95							1620-130´192	0,750
168-145	168-95/1	1,394		5´155	0,023	168-170´168	0,160	С-168-145	С-168-95/1	0,830		5´85	0,012		168-170´	0,150
180-145						180-170´168	0,170	С-180-145							180-170´94	0,155
194-145	194-95/1	1,730		5´190	0,028	194-170´194	0,195	С-194-145	С-194-95/1	0,907					194-170´94	0,170
219-145	219-95/1	1,978		5´190	0,028	219-180´194	0,200	С-219-145	С-219-95/1	1,178		5´105	0,015		219-180´108	0,180
245-145	245-95/1	2,369		5´205	0,030	245-180´222	0,210	С-245-145	С-245-95/1	1,237		5´105	0,015		245-180´108	0,195
273-145	273-95/1	2,878		5´245	0,037	273-180´244	0,240	С-273-145	С-273-95/1	1,384					273-180´108	0,220
299-145	299-95/1	3,122				299-190´244		С-299-145	С-299-95/1	2,402		5´170	0,025		299-190´184
325-145	325-95/1	3,994		5´305	0,046	325-190´302	0,270	С-325-145	С-325-95/1	2,622		5´190	0,028		325-190´194	0,250
377-145	377-95/1	5,002		5´335	0,050	377-190´344	0,290	С-377-145	С-377-95/1	3,057		5´205	0,030		377-190´204	0,270
426-145	426-95/1	6,659		5´395	0,060	426-210´402	0,385	С-426-145	С-426-95/1	3,575					426-210´204	0,370
480-145	480-95/1	8,372		5´425	0,065	480-220´434	0,410	С-480-145	С-480-95/1	4,094					480-220´204	0,390
530-145	530-95/1	8,796				530-220´434	0,375	С-530-145	С-530-95/1	4,692					530-220´222	0,555
630-145	630-95/1	14,60		5´460	0,070	630-200´478	0,660	С-630-145	С-630-95/1	8,177		5´245	0,037		630-200´258	0,630
720-145	720-95/1	13,72		5´505	0,077	720-190´498	0,675	С-720-145	С-720-95/1	7,385					720-190´258	0,645
820-145						820-180´498	0,670	С-820-145	С-820-95/1	4,748		5´140	0,020		820-180´158	0,630
920-145						920-180´498	0,660	С-920-145							920-180´158
1020-145	1020-95/1	18,72				1020-180´502	1,070	С-1020-145	С-1020-95/1	7,771		5´170	0,025		1020-180´192	1,030
1120-145						1120-170´502		С-1120-145							1120-170´192
1220-145	1220-95/1	22,88				1220-190´502	1,180	С-1220-145	С-1220-95/1	9,499					1220-190´192	1,140
1420-145						1420-180´502		С-1420-145							1420-180´192
1620-145	1620-95/1	24,18				1620-180´536	1,210	С-1620-145							1620-180´192	1,165

1. Материал дет. 1 и 3 - сталь марки Ст. 3 по ГОСТ 380-60.

2. Сварку производить электродами типа Э42 по ГОСТ 9467-60.

3. Остальные технические требования - по МН 4021 -62.

4. Маркировать: шифр и товарный знак.

Таблица 3

Наружный диаметр трубопровода D_н	Допускаемые силы для неподвижных опор
	от осевых сил компенсации трубопровода Р_х, кгс	от сил трения скользящих опор Т, кгс		от осевых сил компенсации трубопровода Р_х, кгс	от сил трения скользящих опор Т, кгс
		Температура среды, °С			Температура среды, °С
		200	300		200	300
	Н = 95 мм			Н = 145 мм
57	200	150	120	-	-	-
68
76
83	250	220	180
89	250	220	180
102	1200	950	800
108
114
127	1300	1050
133
140
152
159	1600	1400	1150
168	2600	2000	1600	2000	1500	1200
180	2600	2000	1600	2000	1500	1200
194	3400	3000	2300	2500	2200	1750
219	3400	2700	2200	2500	2200	1750
245	4100	3500	2800	3200	3100	2100
273	5000	4000	.3200	3800		2500
299	5000	4000	.3200	3800		2500
325	6600	5700	4500	5250	4500	3800
377	6600	7000	5600	6800	5800	4500
426	10000	8500	6300	8200	7100	5500
480		9400	7000	9000	8000	6300
530		11700	9000	9000	10000	8100
630	19000	15000	11400	16000	13000	10000
720		19500	15000	16500	16800	13000
820		24000	17500		20000	15500
920		24000	17500		20000	15500
1020	25000	28000	20000	22000	23000	18000
1120
1220
1420
1620	26000	31000	22000	24000	26000	20000

Примечание. Допускаемые силы указаны для опор, не подверженных действию крутящих моментов. Для случая, когда на опору действует крутящий момент, величины допускаемых сил должны быть пересчитаны.

Таблица 4

Наружный диаметр трубопровода, D_н	Допускаемые силы трения для скользящих опор Т, кгс				Наружный диаметр трубопровода, D_н	Допускаемые силы трения для скользящих опор Т, кгс
	Температура среды, °С					Температура среды, °С
	200	300	200	300		200	300	200	300
	Н = 95 мм		Н = 145 мм			Н = 95 мм		Н = 145 мм
57	150	120	-	-	245	1000	800	700	600
68					273	1000	800	700	600
76					299	2800	2300	2100	1750
83	220	180			325	3200	2600	2400	2000
89					377	3500	2900	2600	2200
102					426	3000	2500	2300	1900
108					480	3000	2500	2300	1900
114					530	3400	2800	2600	2200
127	300	2501			630	7000	6000	5000	4000
133					720	2500	2000	1800	1500
140					820	2700	2200	1900	1600
152					920	2700	2200	1900	1600
159					1020	4600	3800	3500	2800
168	750	600	550	450	1120	5000	4100	3500	3000
180					1220	4350	3600	3300	2700
194					1420	4700	3800	3400	2800
219	1000	800	700	600	1620	4700	3800	3400	2800
