МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 51

Конструкция и размеры

Hard metal brazed tips, type 51. Design and dimensions

ГОСТ
20312-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для резцов для прорезки канавок под сальниковые кольца.

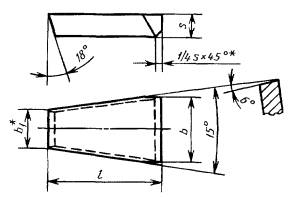

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

b1

s

Дополнительное применение

Применение по специальному заказу

51010

14

7,0

4,5

3

№ 2, № 4, № 10

№ 9

51030

16

8,5

5,5

4

№ 2, № 4, № 10

№ 9

51050

18

10,0

6,5

№ 2, № 4, № 10

№ 9

51070

20

11,0

7,5

5

№ 2, № 4, № 10

№ 9

51090

22

13,0

9,0

6

№ 2, № 4, № 10

№ 9

51110

26

15,0

10,0

№ 2, № 4, № 10

№ 9

51130

28

16,5

11,0

7

№ 2, № 4, № 10

№ 9

51150

30

19,0

13,0

№ 2, № 4, № 10

№ 9

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 9 - ВК6; № 10 - ВК8.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

ВК6

ВК8

51010

2,22

2,52

2,94

2,90

51030

4,15

4,71

5,50

5,42

51050

5,64

6,40

7,45

7,37

51070

9,00

10,20

11,90

11,80

51090

14,20

16,10

18,70

18,50

51110

19,50

22,10

25,80

26,50

51130

27,00

30,60

35,70

35,20

51150

33,90

38,40

44,80

44,30

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2760

3. ВЗАМЕН ГОСТ 20312-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ 2006 г.
