МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 34 Конструкция и размеры Hard metal brazed tips, type 34. Design and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3271 дата введения установлена
01.07.83
1. Настоящий стандарт распространяется на центры к токарным и круглошлифовальным станкам.

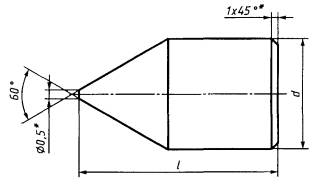

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
* Размеры для пресс-форм.
мм
|
Обозначение пластин |
d |
l |
|
34090 |
5 |
12 |
|
34110 |
7 |
14 |
|
34130 |
11 |
20 |
|
34150 |
14 |
22 |
|
34170 |
18 |
30 |
|
34190 |
22 |
40 |
|
34210 |
32 |
55 |
3. Условное обозначение пластин - по ГОСТ 25393-90.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209-90.
ПРИЛОЖЕНИЕ
Справочное
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
Т5К10 |
Т14К8 |
Т15К6 |
Т30К4 |
Т5К12 |
ТТ10К8Б |
ТТ7К12 |
|
|
34090 |
3,67 |
3,26 |
3,24 |
2,75 |
3,81 |
3,93 |
3,79 |
|
34110 |
5,24 |
4,64 |
4,61 |
3,92 |
5,43 |
5,61 |
5,40 |
|
34130 |
17,8 |
15,8 |
15,7 |
13,3 |
18,4 |
19,0 |
18,3 |
|
34150 |
29,8 |
26,4 |
26,2 |
22,3 |
30,9 |
31,9 |
30,7 |
|
34170 |
68,4 |
60,7 |
60,3 |
51,3 |
71,0 |
73,2 |
70,6 |
|
34190 |
142 |
126 |
125 |
106 |
147 |
152 |
146 |
|
34210 |
401 |
356 |
353 |
300 |
416 |
429 |
414 |
Продолжение
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
ВК3, ВК3М |
ВК4 |
ВК6, ВК6М, ВК60М |
ВК8 |
ВК10М, ВК100М |
ТТ8К6 |
ТТ20К9 |
|
|
34090 |
4,35 |
4,33 |
4,28 |
4,23 |
4,16 |
3,76 |
3,60 |
|
34110 |
6,20 |
6,17 |
6,10 |
6,03 |
5,94 |
5,36 |
5,13 |
|
34130 |
21,1 |
20,9 |
20,7 |
20,5 |
20,2 |
18,2 |
17,4 |
|
34150 |
35,3 |
35,1 |
34,7 |
34,3 |
33,8 |
30,5 |
29,2 |
|
34170 |
81,1 |
80,6 |
79,8 |
78,8 |
77,5 |
70,0 |
67,1 |
|
34190 |
168 |
167 |
165 |
163 |
161 |
145 |
139 |
|
34210 |
475 |
472 |
467 |
462 |
454 |
410 |
393 |
