МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 49 Конструкция и размеры Hard metal brazed tips, type 49. Design and dimensions |
ГОСТ |
Дата введения 01.07.93
1. Настоящий стандарт распространяется на пластины для торцевых фрез.

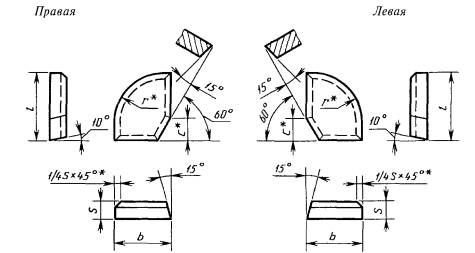

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
* Размеры для пресс-форм.
Таблица 1
Размеры в мм
|
Обозначение пластин |
l |
b |
s |
r |
с |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
|
правых |
левых |
||||||||
|
49010 |
- |
15 |
12 |
3,0 |
12,5 |
3 |
№ 2 |
№ 3, № 4, № 5, № 8, № 9, № 10, № 11 |
№ 12, № 13 |
|
49030 |
- |
8 |
№ 2 |
№ 3, № 4, № 5, № 8, № 9, № 10, № 11 |
№ 12, № 13 |
||||
|
49050 |
49060 |
20 |
16 |
3,5 |
16,0 |
3 |
№ 4, № 10 |
№ 2, № 3, № 5, № 8, № 9, № 11 |
№ 12, № 13 |
|
49070 |
49080 |
8 |
№ 4, № 10 |
№ 2, № 3, № 5, № 8, № 9, № 11 |
№ 12, № 13 |
||||
3. Условное обозначение пластин - по ГОСТ 25393.
4. Ориентировочная масса пластин указана в приложении.
5. Технические требования - по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М; ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ; № 12 - ТТ20К9; № 13 - Т8К7.
ПРИЛОЖЕНИЕ
Справочное
Таблица 2
Ориентировочная масса пластин
|
Обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||||||
|
правых |
левых |
Т15К6 |
Т14К8 |
Т5К10 |
ТТ10К8-Б |
ВК6-ОМ, ВК6-М, ВК6 |
ВК8 |
ВК10-ХОМ |
ТТ20К9 |
Т8К7 |
|
49010 |
- |
4,55 |
4,57 |
5,12 |
5,48 |
5,94 |
5,86 |
5,90 |
5,02 |
5,24 |
|
49030 |
- |
4,03 |
4,05 |
4,53 |
4,85 |
5,26 |
5,19 |
5,23 |
4,44 |
4,64 |
|
49050 |
49060 |
9,52 |
9,57 |
10,80 |
11,60 |
12,60 |
12,40 |
12,49 |
10,60 |
11,00 |
|
49070 |
49080 |
8,90 |
8,96 |
10,10 |
10,80 |
11,80 |
11,60 |
11,68 |
9,90 |
10,30 |
