МИНИСТЕРСТВО ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА СССР

ГОСУДАРСТВЕННЫЙ ВСЕСОЮЗНЫЙ ДОРОЖНЫЙ
НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
(СОЮЗДОРНИИ)

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
ПО ПРИМЕНЕНИЮ БИТУМОМИНЕРАЛЬНЫХ
МАТЕРИАЛОВ ДЛЯ ДОРОЖНЫХ ПОКРЫТИЙ
В РАЙОНАХ СУРОВОГО КЛИМАТА
И ВЫСОКОЙ ВЛАЖНОСТИ
(В ТОМ ЧИСЛЕ В НЕФТЕГАЗОНОСНЫХ РАЙОНАХ
ЗАПАДНОЙ СИБИРИ)

Одобрены Техническим управлением
Минтрансстроя

Москва 1974

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ БИТУМОМИНЕРАЛЬНЫХ МАТЕРИАЛОВ ДЛЯ ДОРОЖНЫХ ПОКРЫТИЙ В РАЙОНАХ СУРОВОГО КЛИМАТА И ВЫСОКОЙ ВЛАЖНОСТИ (В ТОМ ЧИСЛЕ В НЕФТЕГАЗОНОСНЫХ РАЙОНАХ ЗАПАДНОЙ СИБИРИ). Союздорнии. М., 1974.

Разработаны в развитие действующих нормативно-технических документов применительно к региональным условиям II дорожно-климатической зоны в пределах Западной Сибири.

По условиям строительства и эксплуатации дорожных покрытий из битумоминеральных материалов район разделен на две подзоны. Для каждой из подзон рекомендованы конкретные типы асфальтобетонных и битумоминеральных смесей. Даны рекомендации по использованию в составе асфальтобетонных и битумоминеральных смесей щебня из отходов горнорудных предприятий Урала и Кузбасса, а также местных гравийных материалов и керамдора.

Табл. - 3, рис. - 1, приложений - 6.

ПРЕДИСЛОВИЕ

В ряде районов нашей страны, в частности в Западной Сибири, включая развивающиеся районы добычи нефти и газа в Тюменской и Томской областях, до настоящего времени не накоплено достаточного положительного опыта строительства, ремонта и содержания дорожных покрытий из битумоминеральных материалов.

В связи с этим Омским филиалом Союздорнии проведены исследования службы битумоминеральных покрытий в районах с суровым климатом II дорожно-климатической зоны (в пределах Западной Сибири).

Настоящие «Методические рекомендации по применению битумоминеральных материалов для дорожных покрытий в районах сурового климата и высокой влажности (в том числе в нефтегазоносных районах Западной Сибири)» разработаны в развитие действующих нормативно-технических документов (СНиП 1-Д.2-70, ГОСТ 9128-67, ГОСТ 17060-71).

В них рассмотрены вопросы выбора рациональных типов асфальтобетонных и битумоминеральных смесей применительно к конкретным климатическим условиям, а также использования некоторых местных материалов и отходов горнорудной промышленности в составе битумоминеральных смесей.

В «Методических рекомендациях» не освещаются вопросы выбора конструкций дорожных одежд и типа покрытий (жесткие или нежесткие). Эти вопросы должны решаться на основе технико-экономического сравнения вариантов.

«Методические рекомендации» предназначены для широкой опытной проверки при строительстве битумоминеральных покрытий во II дорожно-климатической зоне (в пределах Западной Сибири).

«Методические рекомендации» составили кандидаты технических наук Н.В. Матлаков, Ю.Е. Никольский и инженеры А.С. Барановский и А.Г. Широков.

Замечания и пожелания по данной работе просьба направлять по адресу: 143900 Московская обл., Балашиха-6, Союздорнии, или Омск-80, проспект Мира, 3, Омский филиал Союздорнии.

ОБЩИЕ ПОЛОЖЕНИЯ

1. Настоящие «Методические рекомендации» предназначены для руководства при проектировании асфальтобетонных и битумоминеральных смесей и строительстве из них дорожных покрытий в районах с суровым климатом и высокой влажностью.

2. Показатели физико-механических свойств и структуры асфальтобетонных и битумоминеральных смесей должны соответствовать требованиям ГОСТ 9128-67 «Смеси асфальтобетонные (горячие и теплые) дорожные и аэродромные. Технические требования» и ГОСТ 17060-71 «Смеси битумоминеральные (горячие, теплые, холодные) дорожные и аэродромные. Технические условия».

Исходные материалы: щебень, песок, минеральный порошок и битум - должны соответствовать требованиям действующих ГОСТов (ГОСТ 8267-64, ГОСТ 10260-62, ГОСТ 8736-67, ГОСТ 9128-67, ГОСТ 17060-71, ГОСТ 11954-66, ГОСТ 11955-66, ГОСТ 1544-52, ГОСТ 1972-52).

3. Строительство дорожных покрытий из асфальтобетонных и битумоминеральных смесей должно осуществляться в соответствии с указаниями «Инструкции по строительству дорожных асфальтобетонных покрытий» ВСН 93-73 и «Инструкции по устройству покрытий и оснований из щебня (гравия), обработанного органическими вяжущими» ВСН 123-65.

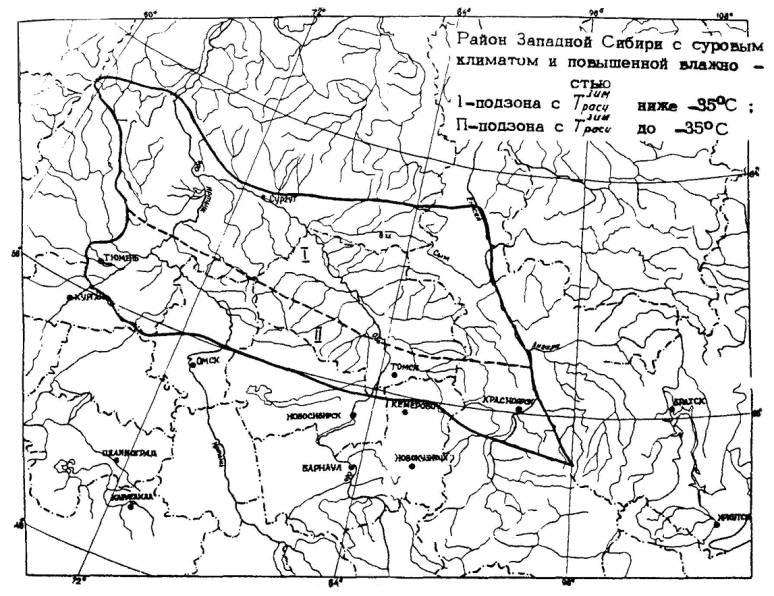

4. К районам с суровым климатом и высокой влажностью относятся территории, для которых характерны значения средней температуры самого холодного месяца (января) ниже -17 °С и комплексного показателя влажности - индекса сухости - менее 1,0. В Западной Сибири - это вся территория II дорожно-климатической зоны (см. рисунок).

5. Условия работы дорожных покрытий из битумоминеральных материалов следует характеризовать расчетными температурами (летней и зимней) покрытия и количеством переходов температуры покрытия через 0 °С в течение года. В рассматриваемом районе расчетные зимние температуры покрытия составляют от -32 до -38 °С; летние температуры покрытия - от +42 до +48°; количество переходов температуры покрытия через 0 °С в течение года составляет от 58 до 64.

По условиям работы дорожных покрытий в этом районе выделено две подзоны: 1-я (северная) - с расчетными температурами покрытия ниже -35 °С зимой и до +45 °С летом; 2-я (южная) - с расчетными температурами покрытия до -35 °С зимой и выше +45 °С летом (приложение 1).

Продолжительность сезона строительства покрытий из битумоминеральных материалов составляет: в первой подзоне - 70 - 90 дней (из горячих смесей) и 100 - 150 дней (из теплых смесей); во второй подзоне 80 - 110 дней (из горячих смесей) и 140 - 170 дней (из теплых смесей).

РЕКОМЕНДУЕМЫЕ ТИПЫ СМЕСЕЙ И ОБЛАСТЬ ИХ ПРИМЕНЕНИЯ

6. Тип асфальтобетонной или битумоминеральной смеси по зерновому составу и марку вяжущего выбирают с учетом назначения слоя покрытия, интенсивности движения автомобилей и условий работы дорожного покрытия в конкретном районе.

7. Для дорожных покрытий в рассматриваемом районе рекомендуются теплые и горячие асфальтобетонные и битумоминеральные смеси, тип которых назначается исходя из необходимости обеспечения устойчивости покрытия в различные периоды года (трещиностойкость - зимой, водо- и морозостойкость - весной и осенью, сдвигоустойчивость - летом).

8. Асфальтобетонные смеси I марки наиболее приемлемы для устройства покрытий на дорогах I и II категорий, а II марки - на дорогах II и III категорий. Применение асфальтобетонных смесей I марки на дорогах III категории и асфальтобетонных смесей II марки на дорогах IV категории возможно при условии экономической целесообразности.

Битумоминеральные смеси (I марки) следует применять на дорогах III и IV категорий.

9. Для верхнего слоя двухслойных покрытий, а также для однослойных покрытий в рассматриваемом районе рекомендуются (табл. 1) горячие и теплые смеси плотных составов: асфальтобетонные - типов Б, В и Г (ГОСТ 9128-67) и битумоминеральные (ГОСТ 17060-71). В качестве вяжущего следует применять вязкие нефтяные дорожные битумы марок БНД-90/130 (для горячих смесей), БНД-130/200 и БНД-200/300, а также жидкие битумы, густеющие со средней скоростью, марки СГ-130/200.

Таблица 1

Категория дороги

Тип смеси

Марка вяжущего

I

Асфальтобетонные смеси I марки тип Б

БНД-90/130

II

Асфальтобетонные смеси I и II марок:





а) в I подзоне





тип Б

БНД-130/200;

БНД-200/300



тип В

БНД-130/200



б) во II подзоне





тип Б

БНД-90/130;

БНД-130/200;

БНД-200/300



тип В

БНД-90/130;

БНД-130/200

III

Асфальтобетонные смеси II марки:





а) в I подзоне





тип Б

БНД-130/200;

БНД-200/300;

СГ-130/200



тип В

БНД-130/200;

БНД-200/300



тип Г

БНД-200/300



б) во II подзоне





тип Б

БНД-90/130;

БНД-130/200;

БНД-200/300



тип В

БНД-90/130; БНД-130/200



тип Г

БНД-130/200



Битумоминеральные смеси I марки:





а) в I подзоне

БНД-130/200;

БНД-200/300



б) во II подзоне

БНД-90/130;

БНД-130/200

IV

Битумоминеральные смеси I марки:





а) в I подзоне

БНД-130/200;

БНД-200/300;

СГ-130/200



б) во II подзоне

БНД-90/130;

БНД-130/200;

БНД-200/300

СГ-130/200

10. Для устройства нижнего слоя двухслойных покрытий на порогах I и II категорий следует применять горячие крупно- или среднезернистые пористые асфальтобетонные смеси с использованием битума марки БНД-90/130; на дорогах III и IV категорий возможно применение теплых крупно- или среднезернистых смесей (асфальтобетонных и битумоминеральных) с использованием битума марки БНД-130/200.

МАТЕРИАЛЫ ДЛЯ АСФАЛЬТОБЕТОННЫХ И БИТУМОМИНЕРАЛЬНЫХ СМЕСЕЙ

11. Щебень для приготовления асфальтобетонных и битумоминеральных смесей должен отвечать требованиям табл. 2.

12. В составе асфальтобетонных и битумоминеральных смесей рекомендуется применять щебень из отходов горнорудных предприятий Урала (Первоуральского и Высокогорского) и Кузбасса (рудники Шерегеш, Шалым, Таштагол, Темир-Тау, Каз, Абаканский железный рудник (приложение 2 и 3)).

Щебень из отходов дробильно-обогатительных фабрик Гороблагодатского рудоуправления и Качканарского горно-обогатительного комбината разрешается использовать для строительства покрытий на дорогах II - IV категорий в составе асфальтобетонных смесей II марки (тип В), а также битумоминеральных смесей I марки.

13. Щебень из гравия местных месторождений (Калиновореченского, Салехардского, Томского и Кулаковского), удовлетворяющий требованиям ГОСТ 10260-62, и щебень из гравия (с содержанием дробленых зерен 50 - 70 %), полученный в дробилках ударного действия, рекомендуется использовать в составе асфальтобетонных смесей II марки и битумоминеральных смесей для строительства покрытий на дорогах III - IV категорий с интенсивностью движения до 2000 авт/сутки.

Для получения качественного материала необходима предварительная переработка гравийно-песчаных смесей перечисленных месторождений, включающая отделение от исходной смеси мелких фракций (мельче 5 - 10 мм), содержащих, как правило, значительное количество пылеватых и глинистых частиц.

14. Для приготовления битумоминеральных смесей, а также асфальтобетонных смесей II марки (тип В) вместо привозного щебня можно применять искусственный каменный материал - керамдор полученный из природного глинистого сырья Локосовского, Воронинского, Каменномысовского месторождений Тюменской области и Большеуковского, Знаменского, Седельниковского месторождений Омской обл.

При проектировании состава минеральной части смесей с использованием керамдора следует ограничивать его содержание 45 % по объему; содержание минерального порошка (частиц мельче 0,071 мм) в смеси должно быть не менее 12 %. Кроме того, необходимо учитывать значительную разницу объемного веса керамдора и остальных компонентов минеральной части смеси (песка и минерального порошка), для чего его весовое содержание следует уменьшить на величину K (приложение 4):

где gк - объемный вес керамдора;

gп.м.п - объемный вес песка, минерального порошка.

Таблица 2

Назначение щебня или гравия

Марка щебня или щебня из гравия по дробимости при сжатии в цилиндре в водонасыщенном состоянии

Марка щебня или щебня из гравия по износу (потери в весе при испытании в полочном барабане, %, не более)

Морозостойкость щебня или щебня из гравия

из изверженных и метаморфических пород

из осадочных карбонатных пород

из изверженных и метаморфических пород

из осадочных карбонатных пород

из изверженных метаморфических и из осадочных карбонатных пород

Для горячих и теплых асфальтобетонных смесей











Верхний слой











I марка смесей:











среднещебенистая (тип Б)

1200

-

И-I (25)

-

Мрз. 50

малощебенистая (тип В)

1200

1000

И-I (25)

И-I (30)

Мрз. 50

II марка смесей:











среднещебенистая (тип Б)

1000

800

И-II (35)

И-II (40)

Мрз. 50

малощебенистая (тип В)

800

600

И-III (45)

И-III (45)

Мрз. 25

Нижний слой

800

600

И-III (45)

И-III (45)

Мрз. 25

Для битумоминеральных смесей











Верхний слой











I марка смесей:











для щебня из естественного камня

800

600

И-III (45)

И-IV (55)

Мрз. 25

для щебня из гравия

Др. 12

-

И-III (45)

И-IV (55)

Мрз. 25

Нижний слой











для щебня из естественного камня

800

600

И-IV (55)

И-IV (60)

Мрз. 25

для щебня из гравия

Др. 16

-

И-IV (55)

И-IV (60)

Мрз. 25

Примечания: 1. Количество лещадных и игольчатых зерен в щебне допускается для асфальтобетонных смесей типа Б - до 25, типа В - до 35 % по весу.

2. Содержание зерен слабых и выветрелых пород в щебне не должно превышать 15 %.

15. Модуль крупности (mк) песка для асфальтобетонных и битумоминеральных смесей должен быть более 2,0. Этот модуль крупности характерен для среднезернистых песков Омск-Иртышского и Обского месторождений, а также для классификационного песка, полученного в процессе переработки гравийно-песчаной смеси Калиновореченского месторождения.

Применение песков с модулем крупности менее 2,0 (Полысаевское месторождение Кемеровской области, Томское месторождение Томской области, Сургутское месторождение Тюменской области и др.) в смесях непрерывной гранулометрии допускается при условии обогащения этих песков добавкой крупного песка или высевок.

При отсутствии крупно- или среднезернистых песков и невозможности обогащения мелких и тонких песков отходами камнедробления проектирование смесей необходимо вести по принципу прерывистой гранулометрии.

16. Минеральный порошок может быть приготовлен на базах дорожно-строительных организаций путем помола в шаровых или вибрационных мельницах известняков Сухоложского щебзавода (Свердловская обл.), Мозжухинского и Яшкинского карьеров (Кемеровская обл.), высевок Искитимского карьера (Новосибирская обл.), а также отходов асбестообогатительных фабрик.

В качестве минерального порошка для асфальтобетонных смесей II марки и битумоминеральных смесей в рассматриваемом районе могут быть применены отходы асбестообогатительных фабрик (г. Асбест, Свердловская обл.), ферро-хромовая пыль (отходы металлургического производства, г. Челябинск), инертная пыль (Калзагайская фабрика инертной пыли, Кемеровская обл.), а также золы уноса ТЭС (приложение 5) и отходы цементной промышленности.

Для повышения водо- и морозостойкости битумоминеральных материалов, а также улучшения технологии приготовления и укладки смесей в покрытие минеральные порошки рекомендуется активировать в процессе их размола 1,5 - 2,5 % активирующей смеси, состоящей из вязкого битума и поверхностно-активного вещества, взятых в соотношении 1 : 1.

17. Битумы, рекомендуемые для приготовления асфальтобетонных и битумоминеральных смесей в рассматриваемом районе, перечислены в п. 9.

При отсутствии битумов указанных марок для приготовления теплых смесей допускается применять разжиженные битумы, получаемые путем смешения битума марки БНД-60/90 или БНД-90/130 с разжижителями (керосин, моторное топливо, топочный мазут, каменноугольный деготь и т.п.). Количество разжижителя зависит от типа разжижителя, марки исходного битума и требуемой вязкости разжиженного битума (табл. 3).

18. Разжижители должны отвечать требованиям ГОСТ: керосин - ГОСТ 1842-52*; топливо моторное для тихоходных дизелей ГОСТ 1667-68; мазут (жидкое котельное топливо) - ГОСТ 10585-63; каменноугольный деготь - ГОСТ 4641-49*.

Разжиженные битумы с глубиной проникания (П25) 130 - 200 и 200 - 300 могут не соответствовать ГОСТ 11954-66 по глубине проникания при 0 °С, температуре размягчения, растяжимости, температуре хрупкости, по свойствам остатка после прогрева и температуре вспышки.

19. Поверхностно-активные вещества (ПАВ) применяют в составе асфальтобетонных и битумоминеральных смесей для повышения водо- и морозостойкости покрытий за счет улучшения сцепления битума с минеральной поверхностью, для замедления процессов старения и повышения деформативной способности покрытия при отрицательных температурах.

В битумоминеральные и асфальтобетонные смеси с использованием керамдора, гравийных материалов и отходов горнорудных предприятий необходимо вводить поверхностно-активные вещества, улучшающие сцепление битума с минеральной поверхностью.

Таблица 3

Требуемая вязкость битума

Марка исходного битума

Количество разжижителя для получения битума заданной вязкости, %

Осветительный керосин

Моторное топливо

Мазут (котельное топливо)

Каменноугольные дегти марок

Д-3, Д-4

Д-5

П25 = 130 ¸ 200

БНД-90/130

2

5

6

6

9

П25 = 200 ¸ 300

БНД-90/130

5 - 7

8 - 9

11 - 16

11 - 15

13 - 18

БНД-60/90

8 - 10

10 - 14

13 - 17

13 - 18

15 - 20

С560 = 130 ¸ 200

БНД-90/130

10 - 11

-

-

-

-

БНД-60/90

12 - 15

-

-

-

-

Примечание. Количество разжижителя уточняется лабораторными испытаниями.

В качестве ПАВ рекомендуются анионактивные вещества, продукты органического синтеза, смолы твердых топлив и полимеры, выпускаемые промышленностью Сибири. К числу этих добавок относятся окисленный рисайкл, каменноугольная тяжелая смола полукоксования, кубовые остатки производства a-метилстирола, кубовые остатки производства этилбензола и бутилбензола, синтетический каучук СКМС-30. Краткая характеристика этих веществ приведена в приложении 6.

20. Выбор поверхностно-активных веществ и технология их введения в битум должны соответствовать требованиям «Инструкции по использованию поверхностно-активных веществ при строительстве дорожных покрытий с применением битумов» ВСН 59-68.

21. Синтетический каучук перед введением в битум необходимо растворить в смоле группы «М» (кубовые остатки производства a-метилстирола) в соотношении 1:20.

ПРИЛОЖЕНИЯ

Приложение 1

Показатели условий работы конструкции и строительства черных дорожных покрытий

Населенный пункт

Расчетная температура покрытия. °С

Количество переходов температуры покрытия через 0 °С

Продолжительность сезона строительства покрытий, дни



летняя

зимняя

из горячих смесей

из теплых смесей



Няксимволь

43

-36

-

80

141

Ларьяк

43

-36

-

80

141



Сургут

42

-37

64

77

135



Ханты-Мансийск

43

-35

64

92

134

Леуши

44

-34

-

79

125



Демьянское

44

-35

-

93

151



Тобольск

45

-32

59

120

158



Тюмень

45

-32

58

110

176



Ишим

46

-34

59

116

158



Бердюжье

46

-35

-

125

207



Усть-Ишим

45

-34

-

103

154



Васис

45

-35

-

97

130



Тара

45

-34

-

100

144



Александровское

43

-35

-

76

157

Напас

44

-37

-

87

145



Васюганское

44

-35

-

83

105



Парабель

44

-36

61

91

143



Палочка

45

-36

-

93

147



Колпашево

45

-35

-

73

134



Пудино

45

-35

-

72

152



Томск

46

-34

-

90

135



Болотное

47

-34

-

102

146



Мариинск

46

-33

-

102

154



Верхне-Имбатское

42

-38

-

69

102



Ярцево

46

-38

-

81

147



Енисейск

46

-37

-

92

146



Казачинское

46

-36

-

95

143



Ачинск

48

-32

-

100

150



Красноярск

47

-32

-

106

174



Приложение 2

Поставщики привозных каменных материалов

Материал

Поставщик

Местонахождение

Производительность тыс. м3 в год

Тарифная станция (пристань отправления)

Щебень

Исетский щебзавод, Свердловская железная дорога

Свердловская область

685

ст. Исеть, Свердловская железная дорога

То же

Исетский гранитный карьер треста «Уралнеруд»

То же



То же

"

Шарташский гранитный карьер Главсредуралстроя

"

490

ст. Шарташ, Свердловская железная дорога

"

Богдановический комбинат строительных материалов

"

250

ст. Богданович, Свердловская железная дорога

"

Сухоложский завод

"

250

ст. Сухой Лог, Свердловская железная дорога

"

Курманский каменно-щебеночный карьер

"

485

ст. Баженово, Свердловская железная дорога

"

Багарякский известняковый карьер

"

40

ст. Багаряк, Свердловская железная дорога

"

Баскусканский щебзавод,

Западно-Сибирская железная дорога

Кемеровская область

460

ст. Багаты, Западно-Сибирская железная дорога

Щебень

Первоуральское рудоуправление

Свердловская область

1140

ст. Хромпик, Свердловская железная дорога

То же

Высокогорское рудоуправление

То же

850

ст. Н. Тагил, Свердловская железная дорога

"

Гороблагодатское рудоуправление

"

750

ст. Гороблагодатская, Свердловская железная дорога

"

Качканарский горно-обогатительный комбинат

"

114

ст. Качканар, Свердловская железная дорога

"

Рудник Шерегеш

Кемеровская область

290



"

Рудник Шалым

То же

300



"

Рудник Таштагол

"

180

ст. Таштагол, Западно-Сибирская железная дорога

"

Рудник Темир-Тау

"

240

ст. Темир-Тау, Западно-Сибирская железная дорога

"

Рудник Каз

"

245

Ст. Каз, Западно-Сибирская железная дорога

"

Абаканский железный рудник

Красноярский край





Песчано-гравийная смесь

Кулаковский карьер Главстройпрома

Кемеровская область

200

Пристань Кулаково

Песчано-гравийная смесь

Томский карьер Главзапсибстроя (Томское островное месторождение)

Томская область



Томский речной порт

Асбестовый балласт

Трест «Союзасбест»

Свердловская область



ст. Асбест, Свердловская железная дорога

Песок среднезернистый

Омский речной порт

Омская область



Омский порт

То же

Обское месторождение

Новосибирская область



Новосибирский порт

Приложение 3

Физико-механические свойства щебня

Предприятие

Горная порода

Размер фракции, мм, или фракционного щебня или максимальная крупность кусков для рядового

Объемный вес в куске, г/см3

Водопоглощение, %, и морозостойкость

Потеря при износе в полочном барабане, %

Марка щебня по дробимости или прочности при сжатии

Класс щебня по СНиП 1-Д.2-70

Исетский щебзавод, Свердловская железная дорога

Гранит

7 - 25; 25 - 70 Рядовой до 100

2,64

0,4; Мрз. 50

34,4

1000

2

Исетский гранитный карьер треста «Уралнеруд»

То же

Рядовой до 100

2,64

0,6

40,3

800

3

Шарташский гранитный карьер

"

Фракционированный











Богдановический комбинат строительный материалов

Известняк

20 - 40; 40 - 70 Рядовой до 120 и 40

2,90

0,3; Мрз. 25

29,2

800

2

Сухоложский завод

Известняк

20 - 40; 40 - 80; Рядовой до 100











Курманский каменно-щебеночный карьер

Изверженные породы

3 - 20; 20 - 40; Рядовой до 100

2,68

0,4; Мрз. 100

27,0

1000

2

Багарякский известняковый карьер

Известняк

20 - 40; 20 - 70

2,70

0,2

25,5

1200

1

Баскусканский

То же

25 - 70; 7 - 25

2,65 - 2,68

0,29 - 0,55







Первоуральское рудоуправление

Горнблендит

Рядовой до 70

3,23

0,4

35,0

1000

2

Высокогорское рудоуправление

В том числе:















Высокогорский рудник

Изверженные и метаморфические породы

Рядовой до 25

3,11

0,4

20,0

1200

1

Лебяжинский рудник

Рядовой до 40

2,85

0,4

20,0

1200

1

Гороблагодатское рудоуправление

То же

Рядовой до 150

3,22

0,6

43,0

800

3

Качканарский горно-обогатительный комбинат

Изверженные породы

Рядовой до 40

2,85

0,5

44,0

800

3

Рудник Шерегеш

Скарны, сиениты

Рядовой до 100

3,17

0,6

19,7

1200

1

Рудник Шалым

Сиениты

Рядовой до 70

2,78

0,9

16,7

1200

1

Рудник Таштагол

Скарны, сиениты

Рядовой до 70 и до 40

2,79

0,4

17,8

1200

1

Рудник Темир-Тау

Скарны

Рядовой до 100

3,02

0,6

15,3

1200

1

Рудник Каз

Изверженные и метаморфические породы

15 - 40; 5 - 15 Рядовой до 40

2,93

0,2 Мрз. 200

16,0

1200

1

Абаканский железный рудник

Метаморфические породы

0 - 25

2,88

1,0; фр. 5 - 10 Мрз. 25 фр. 10 - 20 Мрз. 100

15,0

1200

1

Приложение 4

Пример проектирования минеральной части битумоминеральной смеси с использованием керамдора

Наибольшее распространение в настоящее время получило проектирование минеральной части асфальтобетонных и битумоминеральных смесей по принципу подбора гранулометрического состава, обеспечивающего его оптимальную плотность. Этот метод положен в основу проектирования гранулометрического состава смеси действующими нормативными документами. В этих документах (ГОСТ 9128-67, ГОСТ 17060-71) содержание зерен минерального материала указано в процентах по весу материала. При таком проектировании в случае незначительных расхождений в объемном весе используемых материалов (щебень, песок, минеральный порошок) сохраняется принцип создания оптимальной плотности минеральной части смеси.

В случае использования в составе битумоминеральной смеси керамдора, имеющего по сравнению с другими материалами значительно меньший объемный вес, проектирование минеральной части осуществляется указанным выше методом.

Однако, если не учесть разницу в объемном весе составляющих материалов, то запроектированная минеральная часть смеси не будет обладать оптимальной плотностью. Поэтому при назначении компонентного состава смеси в целях сохранения оптимальной плотности смеси и необходимо ввести корректировку на весовое содержание керамдора. Так, например, в результате подбора был запроектирован следующий компонентный состав смеси:

                                                                   %

Керамдор фракции 5 - 15 мм................. 30

Керамдор фракции 0 - 5 мм................... 10

Песок........................................................ 45

Минеральный порошок.......................... 15

Объемный вес керамдора - 2,10 г/см3; песка - 2,60 г/см3; минерального порошка - 2,62 г/см3.

При весовой дозировке разница в объемном весе песка и минерального порошка не окажет существенного влияния на запроектированную плотность минеральной части смеси.

Весовое содержание керамдора должно быть скорректировано следующим образом:

Керамдор фракции 5 - 15 мм -  %;

Керамдор фракции 0 - 5 мм -  %;

Следовательно, окончательный компонентный состав смеси будет:

                                                                   %

Керамдор фракции 5 - 15 мм................. 24,3

Керамдор фракции 0 - 5 мм................... 8,1

Песок........................................................ 45

Минеральный порошок.......................... 15

Именно такой состав обеспечит оптимальную (запроектированную) плотность минеральной части смеси.

Приложение 5

Общие технические требования к золам уноса тепловых электростанций, применяемым для приготовления битумоминеральных смесейх)

Наименование показателей

Единица измерения

Нормы

Зерновой состав

% по массе



мельче 5 мм, не менее



100

мельче 0,315 мм, не менее



55

мельче 0,071 мм, не менее



35

Пористость, не более

% по объему

45

Коэффициент водостойкости образцов из смеси золы с битумом, не менее



0,6

Показатель битумоемкости, не более

г/100 см3 абсолютного объема

100

Влажность по массе, не более

%

2

Количество водорастворимых соединений, не более

% по весу

1

Потери при прокаливании, не более

% по весу

20

Свободная окись кальция

-

Отсутствует

Примечание. Пористость, коэффициент водостойкости и битумоемкости золошлаковых смесей определяются для той их части, которая проходит сито с отверстиями размером 0,315 мм.

х) Требования разработаны Союздорнии и утверждены Техническим управлением Минтрансстроя.

Приложение 6

Рекомендуемые поверхностно-активные добавки

Поверхностно-активная добавка

Обозначение

Краткая техническая характеристика

Количество добавки по весу битума

Организация-поставщик

Окисленный рисайкл

ОР

Продукт окисления деароматизированного рисайкла для получения жирных кислот. Жидкость светло-коричневого цвета. Кислотное число - 80 - 100 мг.КОН/г, число омыления - около 200 мг.КОН/г

7 - 9

Ангарский нефтехимкомбинат

Каменноугольная тяжелая смола полукоксования

АТС

Вязкий продукт с удельным весом 1,05 - 1,1. Содержание фенолов - более 45 %, водорастворимых соединений - не более 2 %, свободного углерода - 2,5 %. Температура размягчения не выше 45 °С.

10 - 12

Ангарский нефтехимкомбинат

Кубовые остатки производства этилбензола и бутилбензола



Вязкая жидкость темно-коричневого цвета. Температура начала кипения +53 °С, конца кипения +176 °С; температура замерзания - 50 °С

2 - 4

Омский завод СК

Синтетический каучук

Полимер

Состав: масла - 28 - 29,5 %; свободные органические кислоты - 3,9 ¸ 5,7 %; связанные органические кислоты - не более 0,3 %; неазон Д - 1,0 ¸ 1,6 %; зола - 0,4 %; железо - не более 0,006 %; медь - не более 0,0002 %; летучие (влага) - не более 0,4 % Относительное удлинение - не менее 530

Эластичность по отскоку - 28 %

0,5

Омский завод СК

Кубовые остатки производства a-метилстирола (фракция от 42 до 46 %)



Жидкость коричневого цвета, состоящая из трех продуктов:

a-Метилстирола (фракция от 42 до 46 %); димераметилстирола; смолы Молекулярный вес - 145

Температура застывания - 7 °С, температура кипения - 300 °С

Среда нейтральная. Число омыления - 5,25 мг.КОН/г.

2 - 4

Омский завод СК

Кремнийорганическая жидкость ГКЖ-94

ГКЖ-94

Полиэтилгидросилоксановая жидкость состава /С2Н5si(НО)n/, где n ³ 3. Жидкость, нерастворимая в воде. Стоимость 4800 руб. за 1 т.



Данковский химический завод (Липецкая обл.)

Примечание. Кремнийорганическая жидкость ГКЖ-94 используется в качестве одной из составляющих активирующей смеси для активации минеральных порошков.

СОДЕРЖАНИЕ

Предисловие. 1

Общие положения. 2

Рекомендуемые типы смесей и область их применения. 3

Материалы для асфальтобетонных и битумоминеральных смесей. 5

Приложение 1. Показатели условий работы конструкции и строительства черных дорожных покрытий. 8

Приложение 2. Поставщики привозных каменных материалов. 8

Приложение 3. Физико-механические свойства щебня. 10

Приложение 4. Пример проектирования минеральной части битумоминеральной смеси с использованием керамдора. 11

Приложение 5. Общие технические требования к золам уноса тепловых электростанций, применяемым для приготовления битумоминеральных смесей. 12

Приложение 6. Рекомендуемые поверхностно-активные добавки. 12



:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
