В написании брошюры приняли участие сотрудники кафедры «Проектирование дорог» МАДИ - докт. техн. наук, проф. В.Ф. Бабков (Введение, § 19, 20 и общее редактирование всей книги), канд. техн. наук, доценты В.Н. Иванов (§ 10) и Н.П. Орнатский (§ 5, 6, 8, 11), канд. техн. наук О.А. Дивочкин (§ 2, 3, 15, 16 и гл. VI), Е.М. Лобанов (§ 17), В.В. Сильянов (гл. IV и § 20), Ю.М. Ситников (§ 2, 3, 7, 9) и В.С. Порожняков (§ 1 и гл. VII), инженеры С.К. Кашкин (§ 18) и Р.А. Малкис (§ 4).

ВВЕДЕНИЕ

Предусмотренное Директивами XXIII съезда КПСС по пятилетнему плану развития народного хозяйства СССР на 1966 - 1970 гг. резкое увеличение выпуска автомобилей приведет к значительному повышению интенсивности движения на дорогах, и еще острее станет проблема обеспечения безопасности движения.

Современные дороги должны обеспечивать безопасность движения автомобилей на всем пути следования независимо от погоды и времени года. Однако внимательный анализ особенностей режимов движения автомобилей показывает, что на дорогах имеется много неудачных, опасных или трудных для движения мест, которые требуют от водителей повышенной внимательности, вызывают заторы и задержки.

Въезжая на опасные или трудные участки, неопытные или неосмотрительные водители, которые едут с высокой скоростью, не считаясь с особенностями расположенных впереди участков дороги, сталкиваются с необходимостью резкого торможения и часто попадают в аварийную ситуацию. Аналогичное положение может создаваться и у усталых водителей, имеющих замедленную реакцию.

Поэтому места значительного снижения скоростей транспортного потока всегда характеризуются повышенной вероятностью возникновения дорожно-транспортного происшествия. Устранение опасных мест на дороге улучшает ее транспортно-эксплуатационные качества.

Дорожное строительство ближайших лет в СССР будет слагаться из нескольких характерных этапов:

а) создание дорог страны в виде новых автомагистралей для дальних грузовых и пассажирских перевозок, связывающих между собой республиканские и важнейшие областные центры и крупнейшие промышленные районы;

б) реконструкция, развитие и дополнение существующей сети дорог республиканского и областного значения;

в) создание внутрирайонных сельскохозяйственных и местных дорожных сетей.

Трудно предположить, что в ближайшие годы окажется возможность перестроить все старые дороги в соответствии с современными техническими нормами для дорог. Следовательно, необходимо обеспечить путем реконструкции движение на всем протяжении дороги со скоростью, близкой к скоростям движения современных грузовых автомобилей, т.е. порядка 70 - 80 км/час. Такие дороги будут обладать достаточно высокими транспортно-эксплуатационными качествами. Пока еще, к сожалению, часто не понимают, что дорога, которую можно проехать с постоянной скоростью 60 км/час, более выгодна и безопасна для автомобильного транспорта, чем дорога того же протяжения, на разных участках которой скорости меняются от 30 до 90 км/час.

В выполнении работ по улучшению существующих дорог большое участие будут принимать дорожно-эксплуатационные организации, которым придется чаще, чем в настоящее время, улучшать элементы плана и профиля в процессе проведения капитальных ремонтов. В этом случае приобретает большое значение правильная очередность перестройки отдельных участков.

Базой для назначения работ по улучшению дорожной сети явится изучение особенностей движения автомобилей на разных участках дорог.

Научной основой планирования как перестроек дорог, так и текущих мероприятий по организации на них движения, должен стать экспериментально установленный график скоростей и интенсивности движения.

В составлении графика скоростей движения и выявлении на дорогах мест, требующих первоочередной реконструкции, видное место должна занять служба ремонта и эксплуатации дорог. Ни одна изыскательская партия проектной конторы не сможет собрать столь обоснованных материалов для разработки предложений по улучшению дороги, как работники службы эксплуатации, знающие особенности движения по ней автомобилей в разные периоды года, при различных погодных условиях и при разной интенсивности движения и т.д.

Изучение режимов движения автомобилей по дорогам и обследование транспортно-эксплуатационных характеристик дорог в целях научного обоснования их постепенной реконструкции имеет свою специфику, не освещенную в учебной и ведомственной литературе.

Выполняя в течение ряда лет обследования дорог различных категорий по заданиям Министерства автомобильного транспорта и шоссейных дорог РСФСР, УССР, Латвийской ССР, Эстонской ССР и Главных управлений шоссейных дорог при Совете Министров БССР и Грузинской ССР, коллектив кафедры «Проектирование дорог» Московского автомобильно-дорожного института накопил большой опыт и разработал методы и приемы проведения этих работ, вполне доступные дорожно-эксплуатационным и проектным организациям.

Разработанная кафедрой методика комплексной оценки безопасности движения и транспортных качеств дороги экспонировалась в 1966 г. на Выставке достижений народного хозяйства СССР и была отмечена дипломом.

Данное пособие сжато излагает методику обследования для изучения транспортно-эксплуатационных характеристик автомобильных дорог. Задача пособия обосновать необходимость комплексных транспортных обследований существующих дорог и раскрыть широкие возможности практических выводов из этих обследований.

Глава I.
ОРГАНИЗАЦИЯ ОБСЛЕДОВАНИЯ И СОСТАВ РАБОТ В ПОДГОТОВИТЕЛЬНЫЙ ПЕРИОД

§ 1. ОРГАНИЗАЦИЯ РАБОТ ПО ОБСЛЕДОВАНИЮ ДОРОГ

Обследование транспортно-эксплуатационных показателей автомобильных дорог состоит из комплекса работ, разнообразных по характеру, различных по сложности и методике выполнения. Поэтому от своевременно и тщательно продуманной организации их проведения в значительной степени зависит точное соблюдение календарных сроков, которые в ряде случаев определяют не только качество полученных результатов, но и гарантируют успех выполнения обследований в целом.

Обследование дорог может вестись с различными целями от рекомендации простейших мероприятий по безопасности движения до рекомендаций по коренной реконструкции отдельных участков дороги. От этого зависят объемы работ в подготовительный, полевой и камеральный период.

Методика проведений обследований транспортно-эксплуатационных показателей автомобильных дорог, разработанная кафедрой «Проектирования дорог» МАДИ, позволила определить основные виды и объемы работ, необходимые для наиболее полной оценки соответствия дороги современным требованиям движения автомобильного транспорта, уточнить состав экспедиции и наиболее целесообразные сроки проведения измерений по отдельным видам работ.

В соответствии с этой методикой в подготовительный период следует выполнять следующие виды работ:

1) уточнение программы обследований;

2) составление календарного плана проведения обследований;

3) комплектование состава экспедиции;

4) подготовка оборудования и его тарировка;

5) сбор и обработка с соответствующим графическим оформлением метеорологических, проектных, картографических и паспортных данных по обследуемой дороге;

6) сбор и анализ данных о дорожно-транспортных происшествиях по материалам ГАИ;

7) сбор, изучение и анализ данных об интенсивности и составе движения на обследуемой дороге.

В зависимости от отдаленности обследуемого маршрута работы по пунктам 5 - 7 в некоторых случаях приходится сочетать с полевыми работами, что крайне нежелательно, так как лишает исполнителей возможности составить впечатление о дороге до выезда на работы и наметить предварительно места проведения работ.

В период полевых работ экспедиция непосредственно на обследуемом маршруте выполняет:

1) изучение фактических режимов движения на дороге с измерением скоростей движения на наиболее характерных участках или по всей длине дороги. Определение фактической интенсивности движения с прогнозированием на будущее;

2) выявление участков, не отвечающих требованиям безопасности движения, с оценкой фактической видимости при различных сочетаниях элементов плана и профиля дороги. Разработка мероприятий по обеспечению видимости, по оформлению, озеленению и благоустройству дороги;

3) обследование транспортно-эксплуатационных качеств дорожного покрытия с оценкой ровности и скользкости на всем протяжении маршрута или на наиболее характерных участках. Измерение прочности дорожной одежды в расчетный период;

4) обследование земляного полотна и оценка состояния водоотвода с разработкой мероприятий по усилению дорожной одежды и улучшению водоотвода. Выявление мест, требующих детальных геологических обследований для лечения земляного полотна.

Полевые работы выполняют в два этапа. Вначале производят рекогносцировочный объезд дороги, во время которого намечают места, требующие детальных обследований, затем проводят детальные обследования и инструментальные измерения.

В период камеральной обработки полевых материалов обобщают и анализируют результаты инструментальных измерений и визуальных наблюдений в совокупности с собранными в подготовительный период материалами. В этот период заполняют итоговые ведомости, составляют графики, выполняют полный анализ полученных в процессе обследования результатов и разрабатывают рекомендации по улучшению дороги и обеспечению безопасности движения.

Выводы и рекомендации по материалам обследования оформляют в виде научно-технического отчета, включающего линейные графики ровности, скользкости, прочности дорожной одежды, коэффициентов аварийности и безопасности. На графиках указывают расположение автобусных остановок, знаков, площадок отдыха, станций технического обслуживания, заправочных станций.

Отчет должен быть иллюстрирован фотографиями наиболее характерных участков дороги и содержать рекомендации по обеспечению безопасности движения на обследуемой дороге.

Разработанная на кафедре «Проектирования дорог» МАДИ типовая программа обследований предусматривает выполнение полного комплекса перечисленных выше работ, необходимых для оценки всех транспортно-эксплуатационных показателей дороги. В зависимости от задач обследования программа может быть сокращена за счет исключения некоторых видов работ. Работы по выявлению условий безопасности движения и оценки транспортно-эксплуатационных качеств обследуемой дороги лучше всего проводить с помощью ходовых автомобильных лабораторий.

При составлении календарного плана обследований особое внимание следует уделять планированию тех видов работ, выполнение которых необходимо приурочивать к периодам наиболее интенсивного движения. Для дорог с преобладающими сельскохозяйственными перевозками наибольшая нагрузка приходится на период посевной и уборки урожая, а на туристских маршрутах - на летний период.

Особенно точные и сжатые сроки следует предусматривать в календарном плане для проведения работ по оценке прочности дорожной одежды, состояния земляного полотна и водоотвода. Работы по обследованию земляного полотна и водоотвода необходимо проводить в период весеннего или осеннего переувлажнения. Обилие влаги в земляном полотне, на окружающей местности и в системе водоотвода позволяет не только успешно оценить основные расчетные характеристики грунтов, но также непосредственно в поле наблюдать и анализировать работу водопропускных, водосборных и водоотводящих сооружений в период наиболее напряженного режима их работы. Эти обследования приходится проводить не последовательно по протяжению дороги, а выборочно, в соответствии с возможным сроком наступления расчетного периода для каждого участка дороги в связи с условиями оттаивания. Очередность обследования уточняют во время рекогносцировочного проезда по дороге.

При составлении плана следует учитывать возможность более раннего наступления расчетного периода и планировать выезд в поле на 10 - 15 дней раньше срока, соответствующего средним многолетним.

Не так жестко ограничены во времени работы по оценке ровности и шероховатости дорожных покрытий и по измерению режима движения с помощью ходовых лабораторий. Однако и в этом случае следует учитывать зависимость получаемых результатов от сезона года. Эти работы целесообразнее приурочивать к летним месяцам, когда будут закончены работы по ремонту пучинистых участков и разрушенных покрытий.

Анализ обустройства и озеленения дороги, приспособленность ее для автотуризма, сбор и анализ разнообразных данных, характеризующих интенсивность, состав, безопасность движения, историю постройки дороги, климатические условия и т.п., могут быть запланированы в любое, наиболее целесообразное в смысле организации работ, время.

Состав экспедиции комплектуется в соответствии с календарным планом и объемом работ по обследованиям, определенным заданием. Разнообразие выполняемых в процессе обследований работ требует включения в состав экспедиции высококвалифицированных водителей-механиков, операторов, хорошо знакомых с применяемым оборудованием, и специалистов-дорожников с разносторонними знаниями и практическими навыками по выполнению всех предусмотренных программой работ.

Работы по обследованию возглавляет начальник экспедиции, который является ответственным исполнителем предусмотренных программой работ на всех этапах обследования.

Кроме начальника, в состав экспедиции входят 6 младших научных сотрудников (инженеров), ответственных за выполнение отдельных видов работ:

1) анализ интенсивности и состава движения;

2) расчет и измерение скоростей движения;

3) оценка ровности и шероховатости дорожного покрытия;

4) обследование состояния земляного полотна и водоотвода;

5) оценка прочности дорожной одежды;

6) измерение режимов и оценка безопасности движения.

На маршрутах небольшого протяжения один научный сотрудник может выполнять 2 - 3 вида работ.

Весь состав экспедиции условно делится на две бригады: бригада, анализирующая режим, условия и безопасность движения автомобилей в совокупности с дорожными условиями, и бригада, в обязанность которой входит обследование земляного полотна, водоотвода и прочности дорожной одежды с измерением ровности и скользкости дорожного покрытия.

Первой бригаде придается один или два (в зависимости от сроков и объемов работ) легковых автомобиля-лаборатории, оборудованных приборами для оценки режима движения автомобилей.

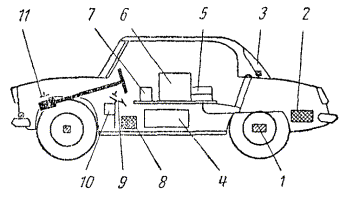

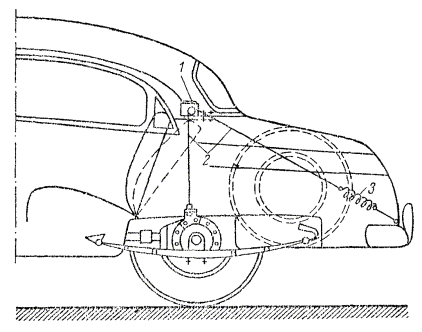

Второй бригаде - легковой автомобиль, оборудованный толчкомером и прицепной динамометрической тележкой, буровой агрегат, смонтированный на грузовом автомобиле, для бурения дорожной одежды и тяжелый грузовой автомобиль для оценки прочности дорожной одежды.

Перед выездом в поле все приборы, установленные на автомобилях, тарируются путем пробных проездов по участкам дорог с хорошо известными геометрическими элементами и покрытием, ровность которого известна, и лишь после нескольких пробных выездов направляются на объект обследований.

В состав каждой бригады входит необходимое количество (в зависимости от объема работ) операторов-лаборантов. В Московском автомобильно-дорожном институте лаборантский состав экспедиции комплектуется за счет студентов старших курсов дорожно-строительного факультета.

В окончательно укомплектованном виде первая бригада состоит из трех младших научных сотрудников, одного или двух водителей-механиков и трех операторов-лаборантов. В период проведения массовых измерений состав бригады по распоряжению начальника экспедиции пополняется дополнительным количеством сотрудников за счет второй бригады. Это необходимо, например, при измерении интенсивности движения одновременно на большом количестве створов. При этом состав бригады возрастает до 12 - 15 человек.

В состав второй бригады входят три младших научных сотрудника, ответственных за обследования земляного полотна и водоотвода, прочности дорожной одежды, ровности и шероховатости дорожного покрытия. Кроме того, в этой бригаде находятся три водителя-механика и 6 операторов-лаборантов. Всего 12 человек. Увеличенный по сравнению с первой бригадой состав второй бригады объясняется трудоемкостью проведения работ в сжатые сроки. Рабочих, необходимых для рытья шурфов, заделки буровых скважин в покрытиях и других вспомогательных работ, предоставляют местные дорожные организации.

В процессе выполнения работ ежедневно, в конце рабочего дня, осуществляется обработка и анализ полученных за день материалов с необходимым графическим оформлением результатов дневных измерений. Ежедневная обработка дает возможность в случае ошибочных или ненадежных данных повторить измерения на следующий день. Особенно важно это при записи показаний приборов на осциллограф. В этом случае, удачен ли был опыт, можно выявить только после проявления осциллограммы, которое ни в коем случае нельзя оставлять до конца полевых работ.

Окончательный анализ и обработка результатов измерений проводится в камеральный период после окончания полевых работ.

Основными результирующими документами первой бригады являются: графики изменения интенсивности по длине дороги, скоростей движения, режима движения на наиболее сложных участках, графики коэффициентов аварийности и безопасности, ведомости съездов, пересечений, знаков, освещения и обустройства дороги, которые сводятся в общий линейный график.

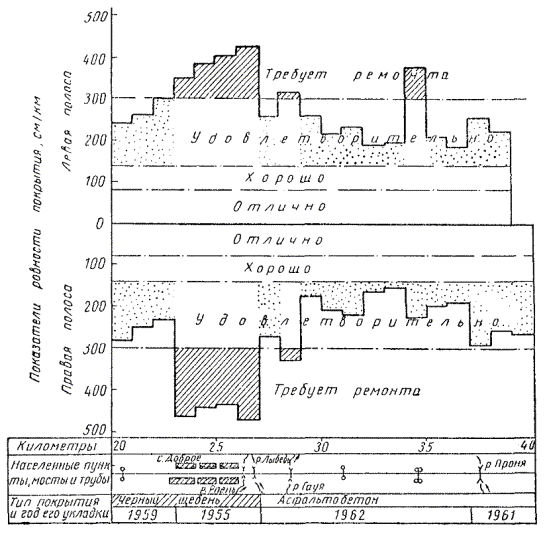

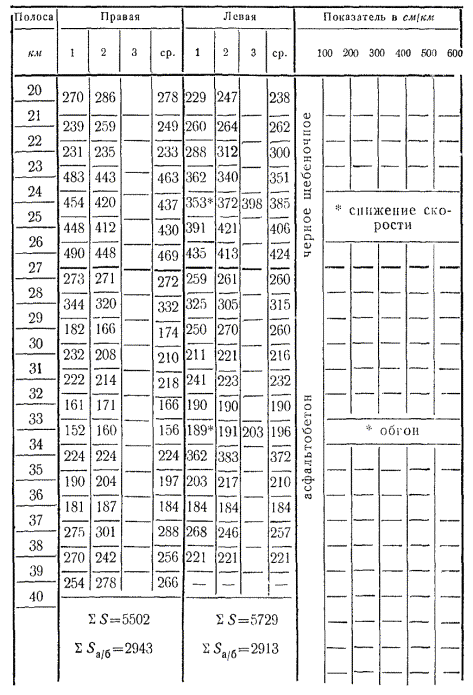

Вторая бригада в результате обследований составляет график ровности и шероховатости дорожного покрытия, линейный график прочности дорожной одежды, с указанием результатов бурения и анализа грунтов, а также график прогибов дорожной одежды.

Основными итоговыми документами, получаемыми при обобщении всех материалов и результатов анализа, являются графики коэффициентов аварийности и безопасности движения, ведомости рекомендаций по приведению дороги в соответствие с требованиями движения и экономические расчеты и соображения.

Образцы оформления перечисленных выше документов будут приведены в последующих параграфах.

§ 2. ПРЕДВАРИТЕЛЬНЫЙ СБОР МАТЕРИАЛОВ О ТРАССЕ, ЗЕМЛЯНОМ ПОЛОТНЕ И ДОРОЖНОЙ ОДЕЖДЕ

В подготовительный период накапливают и анализируют сведения о дороге, ее конструктивных элементах, характеристики климатических, гидрологических и других условий района проложения трассы, данные о дорожно-транспортных происшествиях и т.д. Все эти сведения помогают составить первое впечатление о влиянии геометрических элементов и других характеристик дороги на режимы и безопасность движения. Источниками для получения таких сведений являются: паспорт дороги, проектные материалы, хранящиеся в архивах управления дороги, областного дорожного управления или организации, проектировавшей дорогу, материалы, приложенные к акту государственной приемочной комиссии, а также отчетная документация ДЭУ (Дорожно-эксплуатационного участка) по текущим средним и капитальным ремонтам, данные агро- и метеостанций, имеющиеся материалы по учету интенсивности и составу движения, а также данные Госавтоинспекции о дорожно-транспортных происшествиях. Полнота сведений, полученных на первом этапе работ, в значительной мере определяет объем необходимых полевых обследований и цель их проведения. Например, в случае получения исчерпывающих сведений о геометрических характеристиках трассы (уклоны, радиусы кривых и т.п.) отпадает необходимость их определения в процессе полевых работ.

Основным документом, имеющимся в дорожных организациях, в котором приведены сведения о встречающихся на дороге типах дорожных одежд, их ширине, протяжении и годе постройки, является паспорт дороги. В паспорте бывают приведены данные об истории дороги, проводившихся улучшениях ее плана и профиля, изменении конструкции дорожных одежд, а также указывается техническая категория, к которой относится дорога.

Из паспорта могут быть получены данные о ширине земляного полотна и обочин, конструкции искусственных сооружений, габаритах мостов и путепроводов, об участках дороги с минимальными радиусами кривых в плане и с большими уклонами, о наличии и протяжении пучинистых участков в различные годы, о снегозаносимых участках, о протяжении участков, проходящих через населенные пункты, о местах расположения автобусных остановок, стояночных площадок, автопавильонов, беседок и т.д.

Проектные материалы используют для выборки сведений об элементах плана и профиля, обеспеченности видимости, о конструктивных элементах земляного полотна и дорожной одежды и т.п.

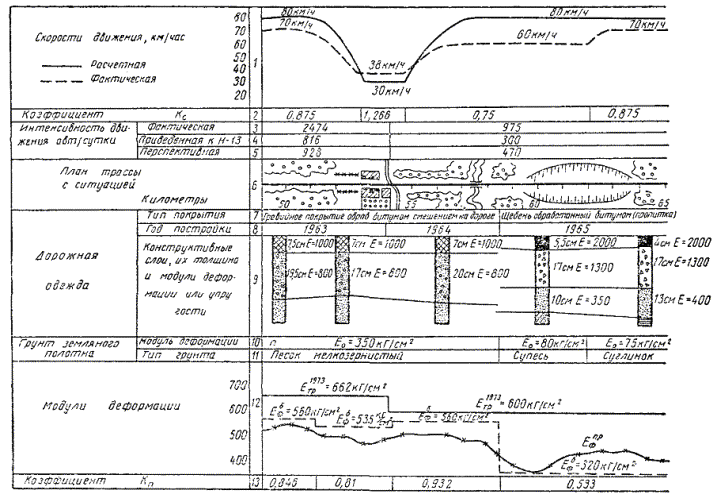

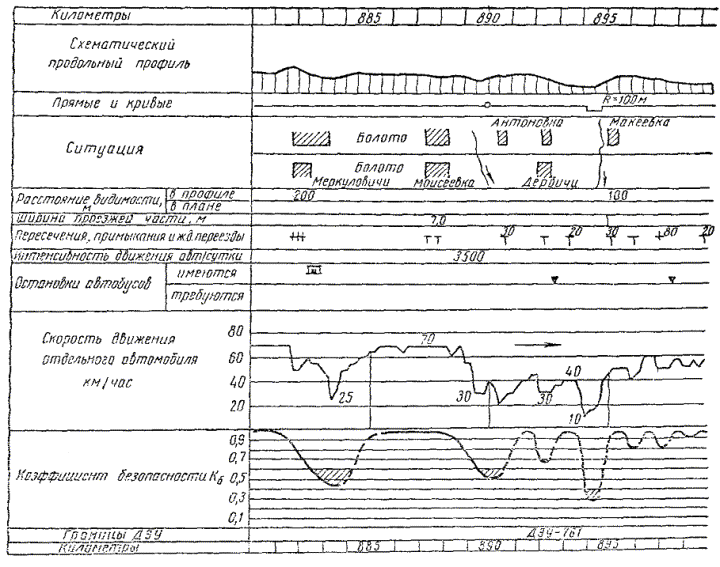

Для большей наглядности собранные сведения наносятся на линейный график дороги (рис. 1). Анализ этого графика позволяет составить полное предварительное представление о дороге и наметить места детальных обследований.

Стандартной формы линейного графика нет. В зависимости от местных условий и конкретных целей проведения обследований содержание графика может уточняться.

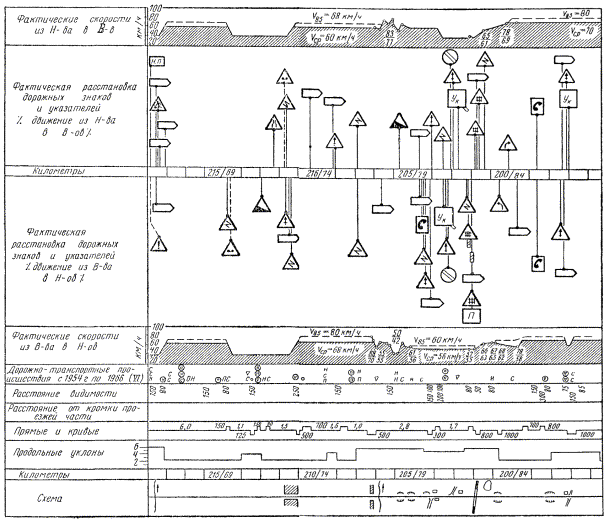

Приведенный на рис. 1 примерный линейный график дороги содержит:

схематический продольный профиль;

данные о длине прямых участков и параметры кривых в плане;

ширины проезжей части и обочин;

данные о типе дорожной одежды и толщине ее конструктивных слоев;

протяжение пучинистых и снегозаносимых участков;

отметки земляного полотна;

грунты земляного полотна;

места автобусных остановок. Наличие беседок и автопавильонов;

протяжение ограждений, населенных пунктов, участков, проходящих в лесу;

данные об интенсивности движения и о дорожно-транспортных происшествиях;

данные об искусственных сооружениях;

километраж и ситуация;

расстояние видимости встречного автомобиля.

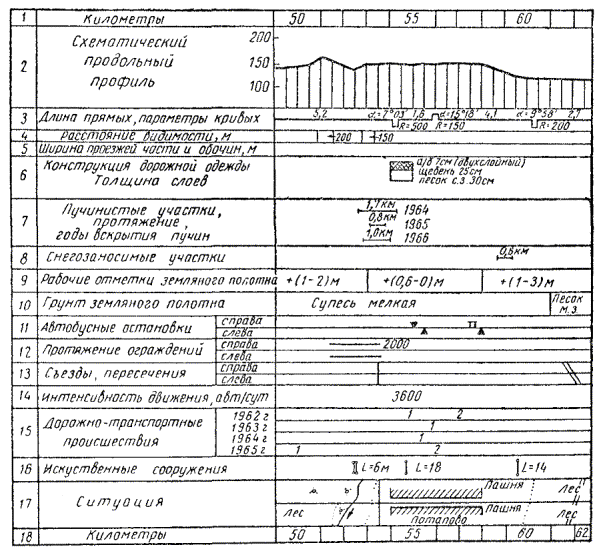

Рис. 1. Линейный график обследуемой автомобильной дороги

Схематический продольный профиль дает возможность составить представление о характеристиках рельефа, длинах и величинах уклонов. В совокупности с данными о длине прямых участков, расположении и параметрах кривых в плане эти сведения позволяют судить о сочетаниях элементов плана и профиля, которые в значительной степени определяют режимы и безопасность движения. На основании анализа сочетаний элементов плана и профиля выявляют наиболее типичные участки, требующие детального изучения режимов движения.

На участке дороги, для которого построен линейный график (рис. 1), для изучения влияния элементов плана и продольного профиля на режимы движения потоков автомобилей могут быть намечены следующие участки: километры 54 - 58 (населенный пункт), километр 61 (кривая малого радиуса), километр 62 (пересечение в одном уровне).

Данные о грунтах земляного полотна, типе дорожной одежды, толщине ее конструктивных слоев, интенсивности и составе движения используют для наиболее общей характеристики прочности и работоспособности дорожной одежды. В совокупности со сведениями о расположении и протяжении пучинистых участков и данными рекогносцировочного осмотра дороги они служат основой для выделения участков, на которых необходимо при проведении полевых обследований заложить шурфы и скважины для отбора проб грунта и образцов дорожных одежд.

Линейный график включает графу «расстояние видимости». Сведения об изменении видимости на дороге помогают более наглядно судить о ее транспортных качествах и безопасности движения. Для заполнения этой графы используют камеральный метод, который основан на использовании чертежей продольных профилей. Его применяют лишь для оценки видимости в продольном профиле, когда есть в наличии необходимые проектные материалы. Недостающие сведения, в том числе и о видимости на кривых в плане, должны быть получены при проведении полевых работ.

Расстояние видимости измеряют по чертежам продольных профилей дороги при помощи прибора (рис. 2), состоящего из опорной плиты 1 и линейки 2, которая может поворачиваться вокруг точек А или В. На плите нанесена вертикальная шкала 7 - шкала расстояний в масштабе 1:5000. На окружностях 5, имеющих центры и точках А и В, нанесены шкалы уклонов, которые дают возможность внесения поправок на ошибки при измерении расстояний видимости, вызываемых тем, что вертикальный масштаб профилей в 10 раз больше горизонтального. Расстояние ОА на плите равно ОВ и соответствует отложенной в масштабе 1:500 высоте расположения глаз водителя легкового автомобиля над поверхностью дороги (1,2 м). На поворотной линейке имеются так называемая «линия видимости» 3 и параллельные ей сплошные линии 4 - высоты встречного автомобиля (1,2 м), в масштабе 1:500. При работе прибор укладывают на продольный профиль так, чтобы вертикальные линии на плите и продольном профиле были параллельны. Точку О совмещают с точкой продольного профиля дороги, в которой хотят определить видимость. Поворотную линейку устанавливают таким образом, чтобы линия видимости касалась линии продольного профиля 6. Точка пересечения линии высоты встречного автомобиля и продольного профиля определит положение, в котором впервые в луче зрения появится встречный автомобиль. При наклоне линии видимости более 40 ‰ следует вводить поправку к найденному расстоянию видимости, умножая его на поправочный коэффициент, зависящий от величины наклона.

Наклон линии видимости, ‰               40          50          60          70

Поправочный коэффициент                  1,08       1,12       1,16       1,22

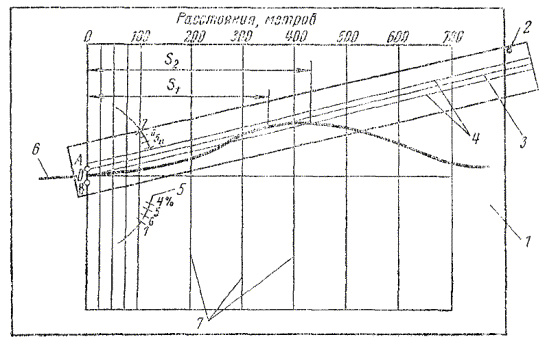

Рис. 2. Прибор для измерения расстояний видимости в продольном профиле

S₁ - расстояние видимости поверхности дороги, S₂ - расстояние видимости встречного автомобиля

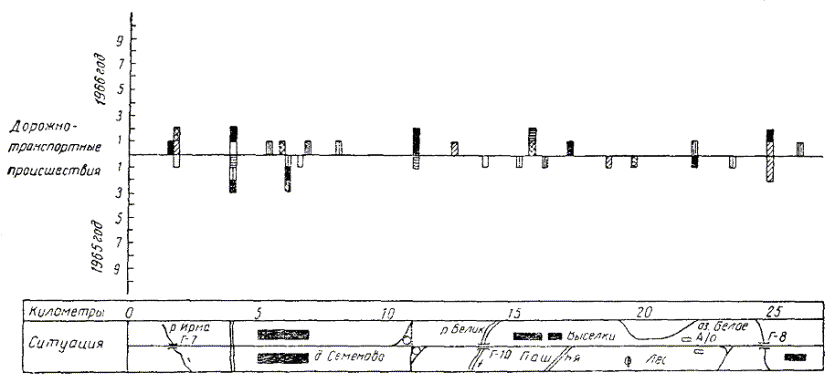

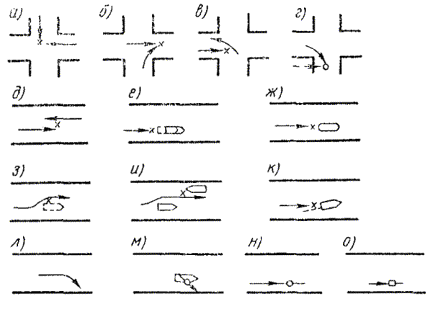

Сведения о дорожно-транспортных происшествиях, выписанные в Госавтоинспекции (см. § 15) и нанесенные на линейный график, позволяют сразу же составить ориентировочную характеристику различных участков дороги с точки зрения обеспеченности безопасности движения. Данные, приведенные на линейном графике (см. рис. 1), позволяют выделить наиболее аварийные участки (километры 54 - 58, 61 и 62) и рекомендовать их для детального полевого обследования с целью разработки мероприятий по повышению безопасности движения. Пользуясь линейным графиком, можно с определенной степенью точности судить и о причинах происшествий.

Наряду с тем, что линейный график помогает наметить места, подлежащие детальному обследованию, сведения, внесенные в график (графы 2, 3, 4, 5, 13, 14, 15, 17, 18), используют для построения графиков коэффициентов аварийности (см. § 19).

Краткая климатическая характеристика района проложения дороги обычно приводится в паспорте дороги. Однако этих сведений, как правило, недостаточно для прогнозирования изменения состояния земляного полотна, дорожной одежды и т.п. в процессе эксплуатации. Поэтому на метеостанциях, расположенных в районе проложения дороги, должны быть собраны дополнительные сведения. Полезным источником сведений могут служить материалы агроклиматических станций Министерства сельского хозяйства.

Существенное значение имеют следующие климатические данные:

продолжительность холодного и теплого сезонов;

высота снегового покрова, глубина промерзания грунта;

распределение по месяцам, продолжительность, количество и интенсивность выпадающих осадков;

дефицит влажности;

скорость промерзания грунта;

количество градусо-дней мороза за зиму;

скорость оттаивания грунтового основания;

господствующие ветры в зимний период и среднегодовые.

Используя данные метеорологических и агроклиматических станций, необходимо учитывать, что все наблюдения, связанные с процессами, протекающими в грунте, проводятся на площадках, не имеющих покрытия. Снег с этих площадок, как правило, не убирается. Таким образом, условия работы грунта на этих площадках отличаются от работы грунта под дорожной одеждой. Однако исследования, проведенные докт. техн. наук В.М. Сиденко (17), показали наличие несомненной корреляционной связи между данными о температурном режиме грунта, получаемыми на метеостанции, и данными о температурном режиме грунта под дорожной одеждой. Следовательно, данные метеостанции могут быть использованы для анализа состояния грунта под дорожной одеждой.

На рис. 3 представлен пример дорожно-климатического графика, построенного по среднемесячным данным, которые дают возможность составления наиболее общей характеристики климатических условий. Однако для характеристики водно-теплового режима земляного полотна обследуемых дорог и анализа причин зимних пучений и весенних разрушений дорожных одежд, данных рис. 3 бывает недостаточно. Для этой цели необходимо проанализировать отклонения от среднемесячных температур, количество осадков, влажности воздуха за ряд лет. На рис. 4 представлен график, характеризующий количество осадков и относительную влажность воздуха за ряд лет в районе одной из обследованных дорог. Из графика видно, что осень и зима характеризовались увеличением осадков по сравнению со среднемесячным и высокой влажностью воздуха. Это явилось одной из причин высокого влагонакопления в земляном полотне и привело к усиленному пучинообразованию на участках дороги, расположенных в неблагоприятных грунтово-гидрологических условиях (пылеватые грунты в местах с постоянным притоком грунтовых вод при необеспеченном стоке поверхностных вод).

Рис. 3. Дорожно-климатический график района проложения дороги

1 - годовой цикл изменения температуры, построенный по среднемесячным данным, 2 - относительная влажность, 3 - высота снегового покрова, 4 - осадки в зимнее время, 5 - осадки летом, 6 - осадки в весенне-осенние переходные периоды

Рис. 4. Среднемесячное количество осадков и относительная влажность в районе обследуемой дороги

1 - средняя многолетняя, 2 - за 1962 г., 3 - за 1983 г., 4 - за 1964 г.

Важное значение для характеристики влагонакопления имеет скорость промерзания грунта. Чем быстрее промерзнет активный слой земляного полотна, тем меньше сказывается перераспределение влаги и тем меньше образуется ледяных линз в теле насыпи. Для прогнозирования степени влагонакопления в активном слое земляного полотна могут служить данные метеостанций о ежедневных средних температурах почвы на разных глубинах (рис. 5). Для большей достоверности следует пользоваться данными о скорости промерзания почвы на открытой площадке.

Анализируя график на рис. 5, а, можно сделать вывод, что осень 1962 г. была более неблагоприятна и характеризовалась большим накоплением влаги в активном слое земляного полотна обследуемой дороги, чем осень 1963 г. Продолжительность промерзания грунта с глубины 0,2 м до глубины 0,4 м составила 13 и 8 суток.

Графики на рис. 5, б характеризуют скорость оттаивания земляного полотна и продолжительность расчетного периода, когда модуль деформации земляного полотна имеет наименьшее значение. Эти данные имеют большое значение для правильной организации движения на дороге в весенний период.

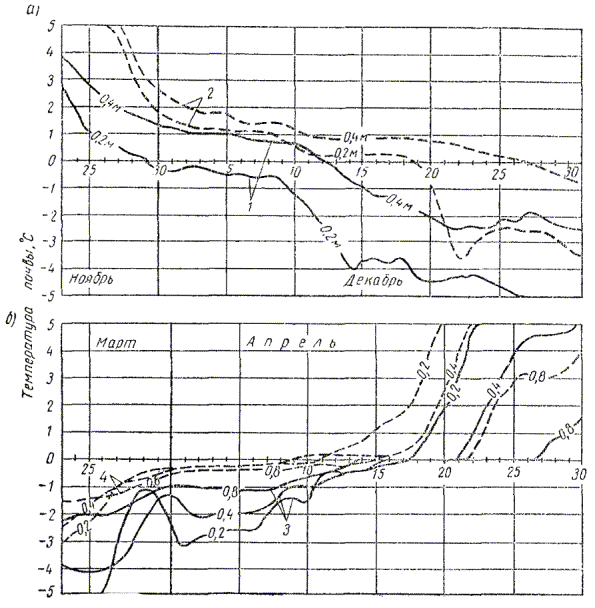

Рис. 5. Ежедневные средние температуры почвы в районе обследуемой дороги на различных глубинах

а) - осенью: 1 - 1962 г., 2 - 1963 г.; б) - весной: 3 - 1963 г., 4 - 1964 г.

На метеостанциях могут быть также получены сведения о направлении господствующих ветров. Эти сведения используют при проектировании снегозащитных насаждений.

Данные об интенсивности ливней используют при проверке работы малых искусственных сооружений.

Приведенный перечень работ, выполняемых на первом этапе обследования дороги, показывает, что они сводятся главным образом к построению линейного графика дороги, сбору и анализу климатических данных, данных о дорожно-транспортных происшествиях и к анализу документов об истории дороги и экономическом развитии района ее проложения. Работы первого этапа обычно проводятся в зимние периоды года, когда выполнение полевых работ затруднено.

§ 3. РЕКОГНОСЦИРОВОЧНОЕ ОБСЛЕДОВАНИЕ ДОРОГИ

Собранные в подготовительный период данные не всегда бывают достаточно полными и точными.

Задача рекогносцировочного обследования заключается в:

1) уточнении непосредственно на дороге участков детального обследования, которые намечены на основании предварительной обработки проектных материалов о трассе, земляном полотне и дорожной одежде;

2) выявлении на участках дороги, для которых отсутствует проектная документация, мест, подлежащих детальному обследованию.

Во время рекогносцировки используют линейный график, сопоставляя и уточняя приведенные на нем сведения о ситуации, состоянии земляного полотна, ширине проезжей части и обочин, расположении автобусных остановок, съездов, пересечений, искусственных сооружений, протяжении пучинистых участков, наличии участков с видимостью менее 600 - 700 м в плане и продольном профиле, кривых малых радиусов и т.д.

Все изменения и дополнения наносят на линейный график.

Одновременно собирают дополнительные сведения, необходимые для построения графиков коэффициентов аварийности, и измеряют расстояние от кромки проезжей части до сооружений и деревьев, расположенных у края дороги или вблизи от нее (2 - 4 м). На участках дороги, проходящих в пределах населенных пунктов, измеряют расстояние от линии застройки до дороги.

Опасные и находящиеся в плохом состоянии участки дороги фотографируют или зарисовывают. У искусственных сооружений при проезде делают остановки для осмотра и оценки их состояния. Примерно намечают архитектурные бассейны и доминанты, характеризуют плавность трассы.

При оценке гидрогеологических условий хорошим вспомогательным средством является растительность на придорожной полосе. По виду растительности можно судить о грунтах земляного полотна и характере увлажнения. Проводится описание трассы и притрассовой полосы, чтобы выявить участки с затрудненным стоком поверхностных вод, неблагоприятные участки трассы (оползни, осыпи, карсты, выходы грунтовых вод, заболоченные участки), требующие детального обследования.

Предварительная оценка состояния земляного полотна и проезжей части дается по баллам (табл. 1 и 2).

Таблица 1

Таблица 2

Участки земляного полотна и проезжей части, получившие при проведении рекогносцировочных обследований оценку от 1 до 3 баллов, в дальнейшем детально обследуют с целью выяснения причин возникновения дефектов дороги.

В тех случаях, когда по условиям организации работ нельзя провести обследование земляного полотна и дорожной одежды ранней весной, в течение «расчетного периода», при весенних рекогносцировочных осмотрах следует особенно тщательно наметить места, где в сухое время года должны быть проведены работы по отбору образцов грунта.

Рекогносцировочный осмотр не должен ограничиваться одним проездом по дороге туда и обратно. Работники, обследующие дорогу, должны использовать каждый свой проезд по дороге для дополнения и уточнения мест детального обследования, намеченных при первом проезде.

§ 4. ОСНОВНЫЕ ПОЛОЖЕНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ОБСЛЕДОВАНИИ ДОРОГ

Работы по обследованию дорог относятся к категории опасных. Их приходится выполнять на узкой полосе земляного полотна дороги при непрерывном движении, часто весьма интенсивном. В некоторых случаях, закрывая во время испытаний одну из полос движения на проезжей части, обследователи создают на дороге участок стеснения, что может привести к дорожным происшествиям. Поэтому все члены бригады по обследованию должны строго соблюдать правила техники безопасности.

Наряду с правилами техники безопасности при выполнении отдельных видов измерений, которые описаны далее в специальных параграфах, имеется ряд общих правил, связанных с организацией обследования, переездами на работу, нахождением персонала на дороге.

Общие правила

К работам по обследованию дорог допускаются только лица, прошедшие инструктаж по технике выполнения всех видов работ и технике безопасности.

Согласно правилам организации работ, которые характеризуются повышенной опасностью, перед началом руководитель экспедиции проводит со всеми ее членами дополнительный инструктаж и выдает каждому из них наряд по специальной форме, утвержденной ВЦСПС.

При работе одновременно в нескольких местах руководитель работ назначает для руководства в местах, где он не может присутствовать лично, ответственных бригадиров, которые полностью отвечают за безопасность работ. Особое внимание должно уделяться обеспечению безопасности студентов-практикантов, имеющих меньший опыт работ, чем штатные сотрудники.

Если обследования проводятся в местностях распространения инфекционных заболеваний (клещевой энцефалит и др.), все участники экспедиции должны пройти обязательный курс прививок, установленный органами здравоохранения. В ходовых лабораториях должны иметься аптечки, средства оказания первой помощи и бачок с кипяченой водой. Руководитель бригады должен предупредить выезжающих на обследование о необходимой в местных условиях одежде и обуви. Участники экспедиции при работе на проезжей части должны одевать оранжевые жилеты, чтобы их было лучше видно.

Правила безопасности во время поездок на автомобилях

Ответственным за безопасность автомобиля-лаборатории во время движения к месту работ и во время испытаний является водитель, который должен требовать от лиц, находящихся в автомобиле, строгого соблюдения правил техники безопасности.

При проездах к месту работы и обратно руководителю экспедиции и другим ее участникам запрещается давать водителю какие-либо указания о режиме и скоростях движения, за исключением приказа снизить скорость, если она им кажется чрезмерной. Водитель автомобиля-лаборатории избирает безопасный режим движения в соответствии с правилами движения, своей квалификацией и местными условиями. Исключения составляют специальные проезды с заданным режимом движения по скорости, предусмотренные утвержденной методикой испытаний. Если по мнению водителя состояние дороги не допускает движение с такой скоростью - испытания откладывают или их методика пересматривается.

При остановке автомобиля-лаборатории в пределах дороги можно выходить только на правую сторону. Выходя через заднюю дверь автобуса, необходимо предварительно убедиться, что сзади нет обгоняющих автомобилей и выход безопасен. Задняя левая дверь легковых автомобилей должна быть постоянно закрыта.

Во время движения члены экспедиции должны располагаться только на сиденьях. Все приборы, инструменты и личные вещи в кузове автомобиля должны быть закреплены во избежание их перемещения и нанесения повреждения едущим при резком изменении скорости движения. Запасное колесо, если оно хранится в кузове, должно быть надежно закреплено. Запрещается перевозить людей на подножках и крыльях, ехать с открытой дверью во время киносъемки, а также ехать с открытым верхним люком в городе.

Во время испытаний по оценке ровности покрытия, коэффициента сцепления и других измерений при скоростях движения больше 80 км/час в автомобиле-лаборатории должны находиться только водитель и операторы, участие которых предусмотрено методикой.

Меры безопасности при проведении работ на дороге

Присутствие посторонних лиц на месте испытаний, около дорожных лабораторий, буровых станков и установок для пробных нагрузок во время работ не допускается.

Перед началом любых работ на полотне дороги необходимо выставлять на дороге, на расстоянии 50 м с обеих сторон от места производства работ, предупреждающие знаки «дорожные работы» и барьеры, перекрывающие полосу, на которой будут производиться работы.

При всех работах, проводимых на проезжей части дороги, должно быть обеспечено непрерывное наблюдение за движением с целью своевременного оповещения сотрудников об опасности. Для этой цели выделяют специального человека, который должен находиться в таком месте, чтобы видеть дорогу с обеих сторон от места работ.

Все необходимые приборы и оборудование при работе следует по возможности располагать за пределами дорожного полотна, автомобили ставить на обочине, а при наличии съездов и полевого пути на обрезе, за канавой.

Выходить на проезжую часть из-за автомобиля, стоящего на обочине, если это вызвано производственной необходимостью, можно лишь убедившись в отсутствии приближающихся автомобилей.

В лабораториях-автобусах, оборудованных люком на крыше для киносъемок, запрещается сидеть на краю люка во время движения. При фотографировании или киносъемке через верхний люк при движении автомобиля оператор должен твердо стоять на установленном под люком столе-верстаке. При этом следует выделять наблюдателя, который следит за возможностью появления над дорогой низко расположенных проводов или сучьев, предупреждая оператора.

Разговоры с водителем во время движения запрещены. Исключение составляет испытание по специальной программе.

Водителю категорически запрещается доверять управление автомобилем кому-либо из едущих, в том числе имеющим водительские права, если об этом не было сделано указания в путевом листе при выезде из гаража.

Максимальная транспортная скорость движения легковых автомобилей устанавливается на загородных участках 80 км/час, грузовых - 50 км/час со строгим соблюдением ограничений, установленных дорожными знаками.

Норма времени водителей в наряде ограничивается 8 часами, а в горных условиях - 6 часами. Через каждые два часа должен делаться перерыв в работе не менее 30 минут.

Организация работ по ремонту и техническому обслуживанию автомобилей на экспедиционных работах

Безопасность работ при обследовании, в частности, измерение скоростей движения транспортного потока методом «следования за лидером» обеспечивается только при полной исправности ходовых автомобильных лабораторий.

Техническое состояние испытательных автомобилей должно удовлетворять правилам технической эксплуатации. До выезда в дальние рейсы автомобили должны пройти ТО-2 (технический осмотр).

В период полевых работ автомобиль периодически осматривают и ремонтируют в соответствии с составленным до выезда графиком.

При ремонте автомобиля в полевых условиях начальник экспедиции и водитель должны следить за соблюдением техники безопасности всеми, кто принимает участие в ремонте.

Поднятый для ремонта автомобиль должен быть надежно установлен на специальных козлах или подмостях из подручных материалов. Устойчивость автомобиля предварительно следует проверить пробным раскачиванием. Рядом должен находиться запасной домкрат на случай аварийного подъема автомобиля.

Запрещается работать под автомобилем, поднятым на домкрате, находиться в его кузове и открывать его дверцы.

Если ремонтирующий находится под автомобилем, около автомобиля должен находиться сотрудник, следящий за положением автомобиля.

Противопожарная безопасность

Всем участникам экспедиции необходимо помнить и соблюдать правила противопожарной безопасности. В кузове дорожно-испытательных лабораторий на видном месте должен висеть исправный огнетушитель.

В автомобиле запрещается бросать на пол бумагу, окурки, остатки пленки, замасленные тряпки и другие легко воспламеняющиеся материалы. Кино- и фотопленку можно перевозить только в металлическом ящике, в части кузова, наиболее удаленной от двигателей, печей и электрооборудования.

Ежедневно из состава бригады назначается дежурный для уборки внутри автомобиля.

Глава II.
СБОР ДАННЫХ ОБ ИНТЕНСИВНОСТИ И СОСТАВЕ ДВИЖЕНИЯ

§ 5. МЕТОДЫ УЧЕТА ИНТЕНСИВНОСТИ

Интенсивность движения является основным показателем, регламентирующим категорию дороги, а также определяющим необходимость капиталовложений на ремонт, реконструкцию или благоустройство дороги. При этом учитывают как величину интенсивности в период, предшествующий обследованию дороги, так и ожидаемую в будущем. Последнюю можно определить, исходя из материалов учета движения за ряд лет (желательно их изучение за период не менее чем 8 - 10 лет). Данные об интенсивности движения за предыдущие годы получают в дорожно-эксплуатационных организациях.

Регулярный учет движения ведется на всех дорогах общесоюзного, республиканского и на значительной части дорог областного значения в течение всего срока их эксплуатации. Достоверность и ценность этих данных зависит от правильности размещения учетных пунктов.

При наиболее распространенном методе учета ремонтер на каждом створе регистрирует интенсивность движения 3 либо 6 раз в месяц в течение 8 часов. За три дня должно быть охвачено учетом все 24 часа суток. Число автомобилей фиксируют по каждому направлению движения, по типам подвижного состава и отдельно за каждый час.

Заполненные бланки сдают в ДЭУ (дорожно-эксплуатационный участки), где вычисляют среднемесячную, а потом и среднегодовую суточную интенсивность движения, а также наибольшую часовую интенсивность за каждый месяц и за год, максимум и минимум суточной интенсивности за год.

В течение ряда лет в разных странах пытаются разработать автоматическую аппаратуру для учета движения, но надежные и удобные для практики методы автоматизации еще не найдены. Испытывались, преимущественно в исследовательских целях, следующие устройства:

1. Пневматические счетчики, которые имеют шланг, уложенный поперек дороги. Регистрируется нажим каждой из переезжающих осей, число которых не у всех автомобилей одинаково.

2. Механические счетчики имеют педаль, при наезде на которую замыкается электрический контакт.

3. Фотоэлектрические счетчики основаны на изменении силы тока в фотоэлементе при пересечении автомобилем светового луча. Усиленный импульс подается на электросчетчик, показания которого автоматически фиксируются через заданные промежутки времени. Чтобы избежать одновременного пересечения луча автомобилями, идущими по разным полосам движения, луч направляют к оси дороги под углом 25 - 35°. На точность учета этим способом заметно влияет высота луча над покрытием дороги, а также то, что пешеходов, велосипедистов или скот фотоэлектрический счетчик регистрирует наравне с автомобилями.

4. Магнитные индукционные счетчики получают электрический сигнал рамки кабеля (обычно заделанной в покрытие), в которой при проходе автомобиля наводится ток. Конструкция счетчиков этого типа проста, их легко ремонтировать, они не требуют регулировки, поэтому в последние годы получают большее распространение, чем счетчики других типов. Поскольку их срабатывание зависит не только от массы металла в автомобиле, но и от его скорости, установка магнитных счетчиков возможна только на прямых участках с малым продольным уклоном и ограниченным обгоном. Магнитные счетчики завода ВЭФ (Рига), регистрируя, делят все автомобили на 2 типа:

тяжелые грузовые и автобусы,

все остальные более легкие автомобили, в том числе легковые.

5. Радиолокационная аппаратура, которая позволяет регистрировать не только число, но и скорость движения автомобилей, измеряя изменение частоты колебаний отраженной волны, пропорциональное скорости движения. Однако сложность ремонтов и наладки этой аппаратуры препятствуют ее широкому использованию.

6. Полуавтоматические приборы в виде батареи счетчиков с ручным клавишным управлением. Наблюдатель при работе избавлен не только от необходимости вести записи, но и от их обработки, так как число автомобилей автоматически суммируется по их типам, по направлению движения и контролируются общие итоги учета. Эти приборы особенно удобны для контрольного выборочного учета движения при обследованиях дорог.

Помимо использования данных регулярного учета движения, для контроля и получения недостающих сведений при обследовании дорог организуют выборочный учет в течение нескольких часов в сутки одновременно в нескольких створах.

Возможно проведение параллельного учета на постоянных пунктах дорожной службы, например, для проверки показаний приборов, для уточнения интенсивности или состава движения на период выполнения других видов измерений.

Необходимый объем наблюдений при учете движения или измерении средней скорости автомобилей должен быть рассчитан, исходя из выборочного метода математической статистики, рассматривающего обработку большого числа случайных величин с тем, чтобы с заданной степенью достоверности выявить общую среднюю закономерность.

Необходимое количество наблюдений (объем выборки) может быть определено по формуле:

                                                              (1)

где: t - функция доверительной вероятности («коэффициент Стьюдента»),

σ - среднеквадратическое отклонение (дисперсия),

Δ - допустимая предельная погрешность измерений.

Для определения исходных данных либо проводят предварительные пробные наблюдения, либо ориентируются по тем цифрам, которые предполагается контролировать. При этом используют зависимость математической статистики, согласно которой при нормальном распределении ошибок (по кривой Гаусса) 50 % всех ошибок будет лежать в пределах, не превышающих ±0,67 σ, что соответствует диапазону изменения измеряемой величины R = 1,34 σ. Иными словами, при таком диапазоне измерений доверительная вероятность (надежность) составит H = 0,5. Соотношение между указанными величинами можно представить в виде таблицы.

Таблица 3

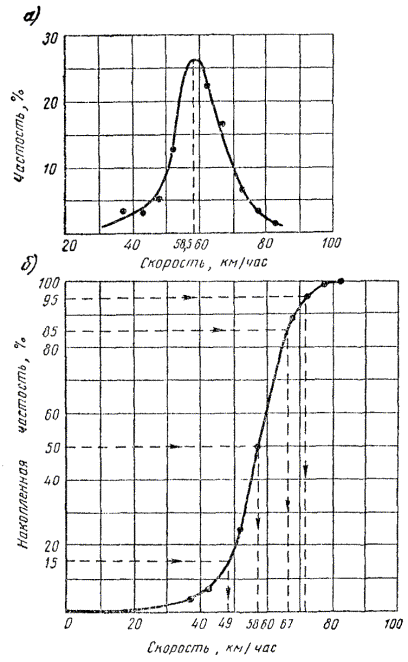

Если по данным предварительных наблюдений известно, что скорости движения автомобилей на обследуемой дороге могут быть в пределах от 50 до 80 км/час, то диапазон изменения скоростей (амплитуда) R = 30 км/час. При доверительной вероятности 95,4 % получим среднеквадратическое отклонение:

Если требуется одновременно наблюдать как интенсивность, так и скорости движения, можно исходить из предельной погрешности измерения последних Δ = 2,5 км/час. По таблицам доверительной вероятности (табл. 3) при H = 0,954 это соответствует значению функции t = 2,0. Тогда необходимое наименьшее число автомобилей, которые должны быть охвачены наблюдениями, составляет:

Чем больше относительные колебания результатов и чем большую надежность измерений желательно получить, тем больше должно быть повторностей. Если среднеарифметическую величину ожидаемого результата обозначить M_e, то относительная погрешность измерений будет:

                                                              (2)

В таблице указано необходимое число измерений (наблюдений) в зависимости от заданных надежности и относительной ошибки.

Таблица 4

Если в ходе наблюдений определяют только фактическую часовую интенсивность движения, то следует исходить из ее возможных колебаний. Зная, например, по данным прошлых учетов движения, что среднегодовая суточная интенсивность имеет максимум 3000, а минимум 1200 автомобилей в сутки на данном участке дороги и что часовая интенсивность движения составляет обычно 10 % среднесуточной, получим около 120 - 300 авт/час. Следовательно, R_t = 180 авт/час и σ_t = 30 авт/час. Считая допустимой предельную ошибку учета около 10 % от средней величины интенсивности движения, т.е. Δ = ±20 автомобилей, и считая возможным принять доверительную вероятность H = 0,80 (t = 1,5), получим необходимое число часов наблюдений:

Собранные сведения об интенсивности и составе движения сводят в таблицы, обрабатывают и получают данные в целях установления:

изменения интенсивности движения по длине дороги с тем, чтобы определить соотношение характерной загрузки ее перегонов;

среднего состава движения по дороге и изменения на выявленных ранее характерных перегонах;

тенденции роста интенсивности и изменения состава движения на каждом перегоне дороги.

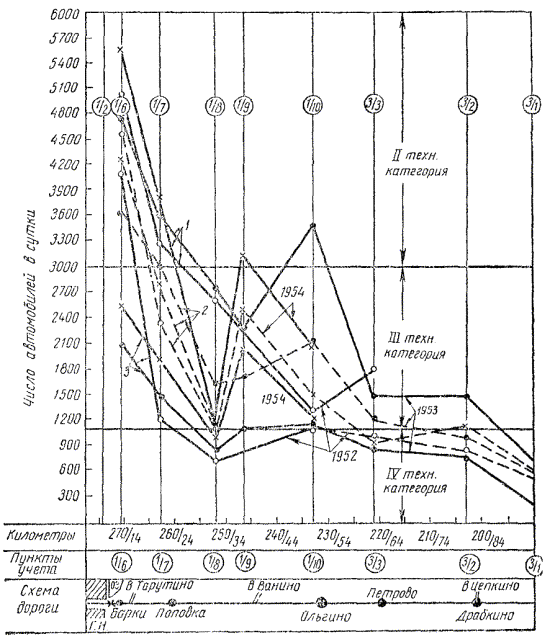

График изменения интенсивности движения по длине дороги (рис. 6) составляют по данным за 2 - 3 последних года, если в каждом пункте учета интенсивность за эти годы была почти одинаковой или равномерно возрастала во всех пунктах. В противном случае составляют 2 - 3 графика по наиболее характерным данным, накопившимся за 5 - 6 лет, что дает возможность обнаружить на разных перегонах увеличение или, наоборот, уменьшение потока автомобилей на фоне общего роста интенсивности движения, всегда имеющего место в среднем по дороге.

Рис. 6. Линейный график интенсивности движения автомобилей

1 - максимальная интенсивность, 2 - среднегодовая, 3 - минимальная. Цифры на линиях указывают годы учета

На графике указывают среднегодовую суточную интенсивность движения, а также максимальную и минимальную среднемесячную суточную, имевшую место в году.

§ 6. УЧЕТ СОСТАВА ДВИЖЕНИЯ

Количественная характеристика состава движения анализируется по каждому из перегонов и в среднем по дороге (рис. 7). Изучают также изменение состава потока по дороге и составляют линейный график изменения состава движения (рис. 8).

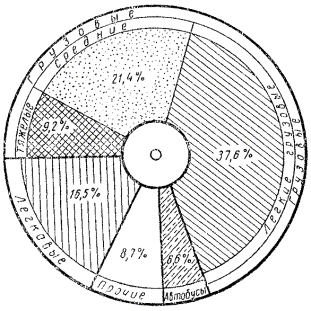

Рис. 7. Циклограмма состава движения (в среднем по дороге)

Рис. 8. Линейный график изменения состава движения по дороге

1 - легковые автомашины, 2 - автобусы, 3 - грузовые тяжелые автомобили, 4 - грузовые средней грузоподъемности, 5 - грузовые малого тоннажа, 6 - прочие автомобили

Данные о количестве грузовых автомобилей являются основой для расчета требуемой прочности дорожной одежды на период обследования и на будущее.

Сведения о количестве легковых автомобилей, автобусов и других типов автомобилей позволяют установить возможность обгонов, без которых невозможна скорость движения выше 50 - 60 км/час, пропускную способность дороги в целом, каждого из ее перегонов и отдельных узких мест, от которых зависит пропускная способность перегонов.

Пропускная способность представляет собой наибольшую интенсивность движения, возможную при определенной скорости движения.

Зависимость интенсивности движения и пропускной способности от типа преобладающих в составе движения автомобилей, технического совершенства дороги (ее технической категории) и рельефа местности показана на рис. 9, где каждая наклонная линия отражает влияние скорости на интенсивность движения, пока есть возможность обгонов. На линиях обозначена категория дороги (римская цифра) и характер рельефа (равн. - равнинный рельеф; пер. - пересеченный и гор. - горный).

Рис. 9. Зависимость интенсивности движения по дороге и пропускной способности полосы от скорости движения автомобилей

Нижняя линия, идущая от начала координат направо вверх, отражает пропускную способность одной полосы проезжей части и соответствует верхнему ряду цифр на оси абсцисс. Второй, нижний ряд цифр относится к суммарной интенсивности движения (в двух направлениях) на дорогах с двухполосной проезжей частью. В средних условиях пропускную способность одной полосы движения загородных дорог можно определить по табл. 5.

В населенных пунктах пропускную способность полосы движения определяют по данным табл. 5 (см. Строительные нормы и правила проектирования городских дорог) СНиП II-К.3-62 (п. 2.13).

Таблица 5

При смешанном движении, в целях расчета пропускной способности и ее сопоставления с перспективной и существующей интенсивностью движения, различные виды транспорта условно приводят к одному расчетному виду, обычно к легковым автомобилям. Для этого служат переводные коэффициенты, учитывающие размеры, скорость подвижного состава и интервалы между ними, иначе говоря, то, что принято называть динамическим габаритом автомобиля. Величину коэффициентов перевода принимают следующую:

Велосипедисты............................................................................................................. 0,3

Мотоциклы.................................................................................................................... 0,5

Легковые автомобили.................................................................................................. 1,0

Грузовые автомобили грузоподъемностью до 3 т.................................................... 1,5

То же, от 3 до 7 т.......................................................................................................... 2,0

То же, более 7 т и микроавтобусы............................................................................. 2,5

Троллейбусы.................................................................................................................. 3,0

Автопоезда с прицепами или с полуприцепами, сочлененные троллейбусы или автобусы, двухэтажные автобусы............................................................................................................................. 4,0

Чтобы установить количество велосипедистов и мотоциклистов в общем транспортном потоке, на учетных пунктах проводят выборочные наблюдения в течение 3 - 4 часов. Учетные пункты располагают на перегонах, примыкающих к небольшим городам, в которых есть фабрики и заводы.

На дорогах I категории и городских улицах с многополосным движением учитывают коэффициент распределения транспорта по ширине проезжей части, который принимают:

для первой, крайней правой полосы движения каждого направления.................. 1,0

для второй полосы движения...................................................................................... 0,85

для третьей полосы движения..................................................................................... 0,70

Основной поток транспорта, составляющий около 85 % суточного объема, проходит по дорогам за 10 - 12 дневных часов (рис. 10). Суточная интенсивность в среднем в 10 - 12 раз больше часовой и по данным непосредственного учета, проведенного в дневные часы, можно приблизительно оценивать среднесуточную величину интенсивности движения.

Рис. 10. Эпюра интенсивности движения по часам суток

I - легковые автомобили, II - грузовые автомобили и автобусы

Колебания интенсивности наблюдаются также в разные дни недели. Летом около крупных городов наибольшая интенсивность движения (с преобладанием легковых автомобилей) бывает в субботу и понедельник. Кроме суточной и недельной, очень важна сезонная неравномерность движения, характерная для сельскохозяйственных районов и курортных магистралей, и в меньшей степени проявляющаяся в промышленных районах страны (рис. 11). На годовом графике интенсивности движения, показанном на рис. 11, четко выражены три пика: весенний - в апреле и осенний - в октябре, вызванные полевыми работами в сельском хозяйстве, а также третий - в августе, обусловленный потоком отпускников и туристов, едущих на курорты или возвращающихся оттуда.

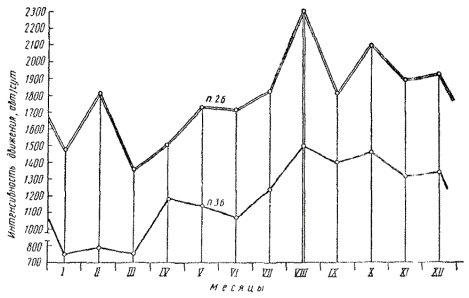

Рис. 11. Годовой график изменения интенсивности движения на двух учетных пунктах

В ходе анализа годовой неравномерности движения важно исключить случайные суточные максимумы, вызванные, например, единовременным перегоном большой колонны автомобилей на уборку урожая в другие районы страны или коротким периодом перевозки строительных грузов. Иногда наблюдаемая интенсивность движения оказывается завышенной за счет автомобилей, занятых на реконструкции или ремонте самой обследуемой дороги.

Устойчивые, повторяющиеся ежегодно в одни и те же месяцы максимумы позволяют вычислить для каждого года коэффициент сезонной неравномерности интенсивности движения (коэффициент сезонности) K_c. Он представляет собой отношение максимального суточного числа автомобилей в определенный период к среднегодовому суточному. В расчетах перспективной интенсивности движения учитывают среднеарифметическую величину коэффициентов сезонности, вычисленных за ряд лет для учетных пунктов каждого перегона дороги.

Кроме общего годового коэффициента сезонности, не менее важен учет максимальной интенсивности движения в периоды наибольшего увлажнения земляного полотна, периоды распутицы грунтовых дорог, появления пучин и проломов коры на дорогах с твердыми покрытиями. Для расчета прочности дорожных одежд среднегодовую суточную интенсивность, вычисленную на перспективу, умножают на коэффициент сезонности весеннего периода K_в, если он больше единицы (в противном случае его не учитывают). Вычисляют этот коэффициент аналогично предыдущему.

§ 7. УЧЕТ ДВИЖЕНИЯ С ОПРОСОМ ВОДИТЕЛЕЙ

Регулярный учет движения, позволяя получить данные о размерах и составе движения, все же не раскрывает сущности условий эксплуатации автомобильного транспорта в районе обследуемой дороги. С целью углубления данных регулярного учета при обследованиях дорог целесообразно проведение учета движения с остановкой транспорта и опросом водителей. Задача подобного учета состоит в определении коэффициентов использования пробега и грузоподъемности и средней дальности перевозки грузов. Исследование этих показателей помогает выявить и обосновать необходимость таких мероприятий, как устройство дополнительных полос на затяжных подъемах, увеличение радиуса закруглений, улучшение видимости, специализация полос движения или постройка велосипедных дорожек, тротуаров.

Время, продолжительность и место проведения учета движения с опросом водителей назначают в зависимости от характеристик дороги и движения. Чтобы получить наиболее характерные данные, необходимо в первую очередь учесть периодические сезонные колебания интенсивности движения. На дорогах сельскохозяйственных районов учет движения целесообразно проводить не менее 3-х раз: весной, в посевной период, летом и осенью, когда в связи с уборкой и вывозом сельскохозяйственной продукции изменяются структура и направление перевозок.

На дорогах, проходящих через промышленные районы, достаточно проведения разового учета движения.

Учет движения планируют обычно на вторую - третью неделю месяца, чтобы устранить влияние на перевозки неравномерности выпуска продукции предприятиями в течение месяца, что может повлиять на эксплуатационные показатели использования автопарка и объемы перевозок. Для проведения учета используют один из дней в середине недели.

При небольшом протяжении обследуемых дорог (до 100 км) учетные пункты располагают в непосредственной близости от крупных населенных пунктов или городов. В этих пунктах обычно сходятся потоки транспорта со всех маршрутов и расстояний, что крайне важно для последующего анализа собранного материала. При большом протяжении обследуемой дороги ее разбивают на характерные участки по 70 - 100 км, на каждом из которых проводят учет движения с опросом.

В зависимости от интенсивности, учет движения проводят непрерывно по 16 - 20 часов в течение 1 - 2 суток. При очень большом движении, в целях предупреждения заторов на дорогах, учет проводят сначала для одного направления движения, а на следующий день для противоположного.

Работа выполняется по согласованию с органами дорожной милиции, представитель которой должен находиться на месте работ.

Для обеспечения безопасности проведения работ за 150 - 200 м до учетного пункта укрепляется знак «Прочие опасности» и за 50 м устанавливается плакат «Учет движения. Остановка обязательна».

В процессе проведения работ по учету движения, учетчик в специальный бланк (см. табл. 6) записывает модель автомобиля, его номерной знак, наименование груза, маршрут следования автомобиля и количество груза.

Таблица 6

Начало учета                                                                           Окончание учета

_________________ 196___ г.                                                  _________________ 196___ г.

________ час _________ мин                                                   ________ час _________ мин

Бланк выборочного учета движения автомобилей на дороге ________________, км ___.

При регистрации проходящего транспорта основное внимание уделяют наиболее полной характеристике начальных и конечных пунктов, между которыми осуществляются перевозки грузов и пассажиров, чтобы их легко можно было отыскать на картах. Регистрация номерных знаков помогает определить территориальную принадлежность автомобиля и служит для уточнения направления движения.

Полученные сведения обрабатывают, определяя протяжение маршрутов следования автомобилей, среднюю дальность возки грузов и коэффициенты использования пробега и грузоподъемности по моделям автомобилей.

Средняя дальность перевозки груза l равна:

                                                             (3)

где: l_i - дальность перевозки груза каждым из автомобилей, км;

q - общее количество груженых автомобилей в составе потока движения.

Коэффициент использования пробега β определяют как отношение количества автомобилей, идущих с грузом, к общему количеству автомобилей данной модели, прошедших через учетный пункт.

Коэффициент использования грузоподъемности γ_i для каждой из моделей автомобилей определяют по формуле:

                                                                (4)

где: Г_i - номинальная грузоподъемность модели автомобиля, т;

P_i - количество груза, перевозимого каждым автомобилем данной модели, т;

n - общее количество автомобилей данной модели, проехавших с грузом.

Учет движения на одном и том же участке проводят 2 - 3 раза в разные периоды года, сопоставляют эксплуатационные показатели использования автопарка и устанавливают пределы их колебаний. В случае больших расхождений необходимо получить наиболее типичные данные, которые используют при решении ряда технико-экономических вопросов.

Среднюю дальность возки грузов (l_ср) по данным трех учетов определяют следующим образом:

                                 (5)

где: l₁, l₂, l₃ - дальности возки грузов по данным 1, 2 и 3 учета, км;

K_c1, K_c2, K_c3 - соответственно коэффициенты неравномерности интенсивности движения, характерные для периодов года, в которые были проведены учеты движения;

n₁; n₂; n₃ - длительность каждого из периодов.

Аналогичным способом уточняют коэффициенты использования пробега и грузоподъемности.

§ 8. ОПРЕДЕЛЕНИЕ ПЕРСПЕКТИВНОЙ ИНТЕНСИВНОСТИ ДВИЖЕНИЯ

Согласно действующим нормам (СНиП II-Д.5-62, п. 1.7) сроки расчетной перспективы принимают следующим образом:

при проектировании дорожных одежд (в зависимости от их типа и срока службы) - 5 или 10 лет;

при проектировании элементов плана трассы, продольного и поперечного профилей дороги с учетом ее развития - 20 лет.

При обследовании дорог, находящихся в эксплуатации длительное время, со сформировавшимся за это время потоком транспорта, при определении перспективной интенсивности можно исходить из количественных показателей интенсивности, состава движения за ряд прошедших лет и сложившихся тенденций развития движения.

По каждому учетному пункту составляют график роста интенсивности движения за несколько лет (рис. 12, а) и определяют средний прирост интенсивности движения p_п (%) по нескольким интервалам графика. Для каждого перегона дороги данные о росте движения обобщают в виде одного, сводного графика, облегчающего распознавание темпов роста, характерных для этого перегона (рис. 12, б).

Рис. 12. Определение темпов роста интенсивности движения

Прежде, чем экстраполировать полученный средний прирост на перспективу, следует выяснить в центральных и областных плановых организациях возможность появления новых крупных предприятий, строек, городов в районе тяготения обследуемой дороги, так как это может вызвать резкое увеличение темпов роста интенсивности.

При оценке интенсивности на дорогах, которые будут подвергнуты существенному улучшению и превосходить по транспортно-эксплуатационным показателям параллельные с ними дороги, необходимо учитывать, что водители автомобилей часто выбирают для поездки не кратчайший маршрут, а ближайший из тех, которые обладают лучшими дорожными условиями, даже если при этом несколько увеличивается дальность пробега. В частности, этим объясняется резкий скачок интенсивности движения после каждого капитального ремонта или реконструкции дороги.

Последние цифры учета движения могут быть получены только за предшествующий год, а осуществление мероприятий, разработанных по материалам обследований, потребует еще не менее двух лет. Следовательно, определяя сроки расчетной перспективы и исходя из данных последнего перед обследованием года, необходимо принять срок перспективы не 5, 10 или 20 лет, а соответственно, 8, 13 и 23 года.

С течением времени темпы прироста интенсивности движения уменьшаются по мере ее приближения к оптимальной величине пропускной способности дороги и удовлетворения транспортных потребностей района тяготения.

По данным проф. В.К. Некрасова ежегодный средний прирост интенсивности движения на государственных дорогах РСФСР в последние 10 лет составил 10 - 13 %.

Анализ данных роста интенсивности движения по отдельным дорогам показывает, что интенсивность движения растет в геометрической прогрессии со знаменателем q, откуда формула перспективной интенсивности движения:

N_t = N₀ · q^{t - 1}.                                                             (6)

Чаще ее записывают в виде формулы сложных процентов:

                                                        (7)

где: N_t - перспективная интенсивность движения;

N₀ - начальная интенсивность движения (исходная база экстраполяции);

t - число лет до срока перспективы;

p - принятый средний ежегодный процент прироста интенсивности движения.

Таблица 7

Для облегчения расчетов в табл. 7 приведена величина q^{t - 1}. Например, если принят прирост движения p = 8 %, то через 10 лет получим:

N₁₀ = N₀ · 1,08⁹ = 1,994 N₀, авт/час,

а через 15 лет, соответственно, получим:

N₁₅ = N₀ · 1,08¹⁴ = 2,93 N₀, авт/час.

Результаты расчета этим методом оказываются, как правило, близким к фактически наблюдаемым величинам.

Полученная перспективная интенсивность движения N_t, будучи умноженной на коэффициент сезонности K_c, позволяет определить требуемую пропускную способность дороги и, следовательно, ширину ее проезжей части и земляного полотна.

По величине ожидаемой среднегодовой суточной интенсивности (без учета ее сезонных изменений) определяют требуемую категорию дороги по каждому из ранее выявленных характерных перегонов.

Наконец, интенсивность движения, рассчитанная на перспективу в 5 - 10 лет, умноженная на коэффициент сезонности в весенний период переувлажнения грунтов K_в, служит основой для расчета требуемой прочности дорожной одежды. Для этого, однако, необходимо проанализировать возможность изменения в перспективе состава движения по дороге и, прежде всего, увеличения числа грузовых автомобилей большой грузоподъемности. К последним приравниваются также автобусы весом более 10 т. По полученной интенсивности движения грузовых автомобилей, приведенной к расчетной нагрузке, определяют требуемый модуль деформации дорожной одежды в каждом из учетных пунктов.

Темпы роста интенсивности движения учитывают также при определении сроков окупаемости мероприятий по повышению транспортно-эксплуатационных качеств дорог и безопасности движения.

Глава III.
СБОР ДАННЫХ О ГЕОМЕТРИЧЕСКИХ ЭЛЕМЕНТАХ И ОБОРУДОВАНИИ ДОРОГИ

§ 9. ОПРЕДЕЛЕНИЕ ЭЛЕМЕНТОВ ПЛАНА И ПРОФИЛЯ ДОРОГИ И ПРОВЕРКА ВИДИМОСТИ

Для уточнения сведений об элементах плана и профиля на интересующем участке должны быть в случае необходимости проведены съемки с использованием обычных геодезических инструментов (нивелиры, теодолиты, гониометры). Места съемки необходимо увязать с имеющимся на дороге километражем.

Для получения продольного профиля на коротких участках наиболее целесообразно проведение нивелировочных работ или, если дорога не запроектирована вертикальными кривыми, использовать для определения участков постоянного уклона уклономеры.

Недостающие сведения об углах поворота и радиусах кривых в плане можно получить следующим способом. Вначале определяют вершину угла поворота и при помощи теодолита или гониометра замеряют угол поворота. Затем по величине хорды, стягивающей дугу окружности b, и стрелке z (рис. 13) определяют радиус кривой:

                                                       (8)

За величину радиуса принимают среднее из нескольких измерений. Удобно принимать величину b, равной длине мерной ленты (20 м).

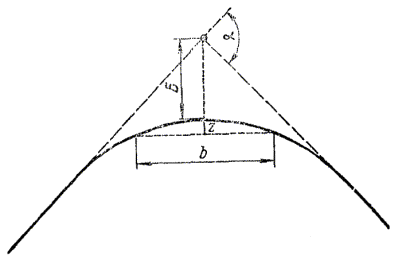

Рис. 13. Схема определения радиуса кривой

Проверку найденного значения радиуса производят по величине биссектрисы Б при известном значении угла поворота α

                                                     (9)

Если на закруглении в плане разбиты переходные кривые, надежные значения радиуса кривой могут быть получены только при измерениях в средней части. Конец переходной кривой и начало круговой кривой могут быть установлены путем последовательных измерений стрелки z, смещая каждый раз ленту на 5 - 10 м к середине кривой. В связи с постепенным уменьшением радиуса переходной кривой по мере удаления от ее начала, стрелка будет увеличиваться. Примерно постоянные ее значения будут свидетельствовать о замерах в пределах круговой кривой.

Для проверки обеспечения видимости можно использовать на местности геодезические приборы (теодолиты, различного типа дальномеры и дальномерные насадки). При наличии чертежей плана и продольного профиля можно применить в камеральных условиях графо-аналитические методы. При определении видимости в плане, продольном профиле и на пространственных кривых необходимо отыскать характерные поперечники, в которых:

а) видимость наименьшая (поперечники А и А₁ на рис. 14 и 15);

б) видимость восстанавливается до величины, обеспечивающей безопасность движения (поперечники Б и Б₁ на рис. 14 и 15).

Рис. 14. Схема определения видимости в продольном профиле

Рис. 15. Схема определения видимости в плане

Кроме того, определяют длину участков с наименьшей видимостью. Безопасность движения на участках с ограниченной видимостью обеспечивается лишь при видимости, достаточной для проведения обгонов. В соответствии с этим необходимо построить эпюры изменения видимости встречного автомобиля.

Экспериментальной проверке видимости предшествуют такие подготовительные работы, как разбивка пикетажа и визуальное определение (с точностью до 100 м) мест расположения характерных поперечников. Эти работы дают возможность использовать имеющийся на дороге километраж и одновременно свести до минимума объем измерительных работ.

Один из методов определения видимости состоит в последовательной (через 25 - 50 м) проверке видимости при помощи приборов, имеющих дальномерные приспособления. Удобно при этом пользоваться безреечными дальномерами двойного изображения.

Состав работ несколько меняется в зависимости от того, проверяется видимость в плане или в продольном профиле.

При определении видимости в плане рабочий инструмент нужно устанавливать на крайней правой полосе движения, на расстоянии 1,5 - 1,7 м от кромки проезжей части, в соответствии с положением глаз водителя при движении по крайней полосе движения. Высота установки инструмента определяется из условий удобства работы и зависит от роста наблюдателя.

При определении видимости в продольном профиле высота инструмента должна быть близка к 1,2 м. Это условие осложняет выполнение работ, так как приводит к большим затратам времени на установку инструмента.

Работа упрощается, если проверку видимости проводят два наблюдателя. При определении видимости в плане один из наблюдателей останавливается на поперечнике, из которого необходимо определить видимость, а второй наблюдатель удаляется от него на расстояние, соответствующее фактической видимости. Оба наблюдателя, определяют свое положение относительно установленного на дороге пикетажа, что дает возможность определить расстояние между ними. Для определения видимости в продольном профиле первый наблюдатель пользуется визиркой высотой 1,2 м. У второго наблюдателя на высоте, соответствующей 1,2 м, на одежду нашивается яркая лента. Второй наблюдатель удаляется от первого на такое расстояние, пока прикрепленная к одежде лента не скроется за переломом продольного профиля. Об этом первый наблюдатель сигнализирует второму, который останавливается и определяет пикетажное положение поперечника, на котором он остановился. Метод дает вполне удовлетворительные результаты. При определении видимости в продольном профиле нужно проводить работы рано утром или перед заходом солнца. В жаркое время суток работы осложняются вследствие появления рефракционных явлений.

Оба метода дают возможность непосредственно измерить расстояние видимости. Недостаток их заключается в том, что, давая сведения об изменении видимости в плане, они не позволяют решить, на какую ширину должна быть устроена срезка откосов, чтобы обеспечивалась безопасность движения. Этот недостаток устраним при использовании для проверки видимости в плане графо-аналитического метода. Метод позволяет получить вычерченный в масштабе план закругления с указанием границ препятствия, ограничивающего видимость. По оси дороги разбивают пикетаж, и одновременно при помощи ленты или рулетки замеряют расстояние по перпендикуляру от оси дороги до границы препятствия с внутренней стороны кривой (рис. 15). Результаты измерений с соблюдением масштаба наносят на план закругления и измеряют видимость.

§ 10. ОПРЕДЕЛЕНИЕ ГЕОМЕТРИЧЕСКИХ ЭЛЕМЕНТОВ ДОРОГ ПРИ ПОМОЩИ ПРИБОРОВ, УСТАНОВЛЕННЫХ В АВТОМОБИЛЯХ-ЛАБОРАТОРИЯХ

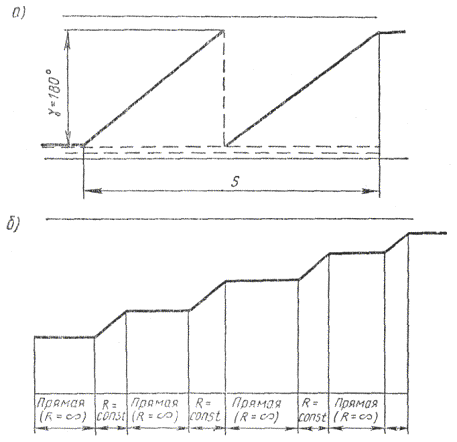

Устанавливаемое на современных ходовых лабораториях гироскопическое оборудование дает возможность с достаточной точностью зарегистрировать траекторию перемещения центра тяжести автомобиля в пространстве.

Если водитель едет точно по оси полосы движения проезжей части, записи приборов характеризуют положение трассы дороги.

Могут быть зарегистрированы следующие основные геометрические элементы автомобильной дороги:

1) протяжение в км или м;

2) углы поворота трассы;

3) радиусы кривых в плане;

4) продольный уклон дороги по отдельным участкам;

5) радиусы кривых в продольном профиле;

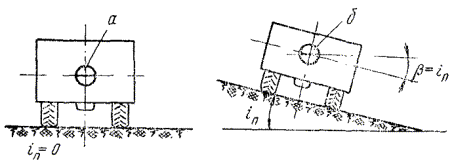

6) поперечный уклон покрытия;

7) ровность дорожного покрытия.

Протяжение обследуемого участка дороги и его отдельных частей измеряют по количеству оборотов колеса n, на котором установлен бесконтактный тахогенератор переменного тока. Зная длину пути, проходимого протектором шины при одном обороте S_ш, можно определить пройденный автомобилем путь (рис. 16).

S = S_ш · n.                                                              (10)

Рис. 16. Электрическая схема записи пройденного автомобилем расстояния

а) - количество оборотов колеса, б) - примерная запись на осциллограмме

При каждом повороте колеса на 360° с катушки тахогенератора снимается электрическое напряжение и подается через специальное устройство (рис. 17) к импульсному счетчику или на шлейф осциллографа.

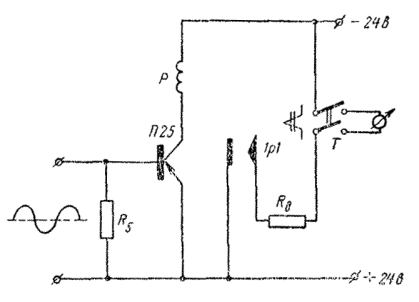

Рис. 17. Электрическая схема прибора для записи пройденного автомобилем расстояния

Импульсный счетчик позволяет при проезде автомобиля определить пройденный автомобилем путь, поскольку каждое деление счетчика соответствует длине пути, проходимого шиной - 2πR_к, где R_к - радиус качения. Перед испытанием величина 2πR_к определяется экспериментально на мерном участке для движения с несколькими скоростями. При необходимости документальной регистрации запись производят на ленту осциллографа (рис. 16).

Зная длину участка дороги (S_ф), полученную инструментально или по имеющимся на дороге километровым указателям, и сравнивая ее с длиной, полученной с помощью ходовой лаборатории (S_x), можно ориентировочно оценить сцепные качества дорожного покрытия по коэффициенту пробуксования при движении:

                                                     (11)

При нормальных условиях испытаний и регистрации коэффициент пробуксования K_s должен находиться в пределах 98 - 102 %.

При значении K_s = 98 % в зоне контакта шины с покрытием имеется 2 % буксования, а при K_s = 102 % имеется 2 % скольжения.

Угол поворота трассы дороги определяют с помощью гироскопического прибора, направление измерительной оси которого всегда остается постоянным и ориентированным параллельно направлению первоначальной установки. Регистрацию угла поворота можно осуществлять либо отсчетом по лимбу гироскопического прибора (рис. 18), либо записью на ленту осциллографа (рис. 19).

Рис. 18. Гироскопический прибор для регистрации угла поворота

Рис. 19. Осциллограммы записей угла поворота продольной оси автомобиля

а) - при движении по круговой кривой при V - const, б) - при движении по чередующимся прямым и кривым участкам

С помощью гироскопического прибора могут быть построены график изменения кривизны по длине пути и график углов поворота трассы, характеризующие форму геометрических элементов плана дороги (рис. 20).

Рис. 20, а. Обработка записей режимов движения на осциллограф. Построение графика кривизны в функции пути.

Рис. 20, б. Построение графика γ = f(S)

Участки: 1 - прямолинейный; 2 - с переменной кривизной; 3 - с постоянной кривизной.

По углу поворота трассы (продольной оси автомобиля) γ и пути S, пройденному автомобилем, можно определить средний радиус кривизны участка дороги в плане:

                                                         (12)

Описанный метод определения угла поворота трассы, формы и среднего радиуса закругления может быть применен при рекогносцировочных обследованиях подлежащих реконструкции старых дорог, для которых отсутствует проектная документация.

Величина радиуса кривой в плане может быть также найдена (рис. 21) по углу поворота управляемых колес (Θ) и величине базы автомобиля (L):

R_Θ = L · ctgΘ м.                                                       (13)

Рис. 21. Схема к определению величины радиуса и формы закругления по измеренным углам поворота колес

Скорость движения автомобиля-лаборатории при обследованиях не должна быть большой и коэффициент поперечной силы μ не должен превышать 0,08 - 0,1. При больших значениях скоростей движения и соответственном увеличении μ определяемая величина R_Θ уже не может непосредственно характеризовать кривизну трассы дороги из-за искажающего влияния бокового увода колес автомобиля и проскальзывания в зоне контакта шины с дорогой.

Сравнение величин радиусов R_ср и R_Θ, вычисленных разными способами, позволяет установить степень соответствия геометрических элементов кривых в плане эксплуатационным возможностям испытательного автомобиля. Равенство величин в одном и том же заезде (R_ср = R_Θ) означает, что автомобиль движется без бокового увода и проскальзывания в зоне контакта шины с покрытием. Значительные различия величин R_cp и R_Θ при малых скоростях движения свидетельствуют о неисправностях в ходовой части автомобиля или в рулевом управлении.

Для определении мгновенных значений радиуса кривизны (R_w) при движении автомобиля по переходным кривым или при отклонениях его от круговой траектории можно использовать соотношение угловой скорости перемещения автомобиля в горизонтальной плоскости w и линейной скорости V:

                                                             (14)

Быстроту поворачивания продольной оси автомобиля (w) определяют специальными гироскопическими датчиками угловой скорости. Это дает возможность количественной оценки коэффициента поперечной силы μ.

                                                             (15)

где: V - линейная скорость автомобиля, м/сек;

w - угловая скорость, 1/сек;

g - ускорение силы тяжести, 1/сек².

Коэффициент поперечной силы в каждый момент времени является важнейшей характеристикой комфортабельности движения и безопасности. Он дает возможность оценить боковую силу, действующую на водителя и пассажира, а также характеризует величину коэффициента сцепления в поперечном направлении.

Зная величину μ и делая обычное допущение, что полная величина сцепления шины с покрытием есть равнодействующая его составляющих в продольном и поперечном направлениях, можно определить (рис. 22), какие тяговые ресурсы сохранились на данном участке дороги в распоряжении водителя для торможения или разгона.

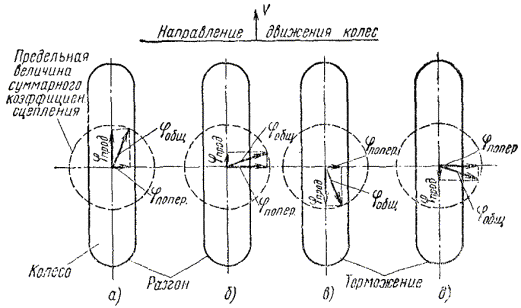

Рис. 22. Соотношение используемых коэффициентов сцепления в продольном и поперечном направлениях при φ_общ - const., но при различных условиях движения

а) - разгон при малой величине боковой силы, б) - разгон при большой величине боковой силы, в) - торможение при малой величине боковой силы, д) - торможение при большой величине боковой силы

μ = φ_поп (используемое в данный момент),

                                                  (16)

При движении по прямолинейному участку дороги для удержания автомобиля от скольжения, вызываемого поперечным уклоном покрытия, требуется очень незначительный коэффициент сцепления для противодействия боковой силе, равной Q · sinβ ≈ Qi_поп, где β - угол поперечного уклона дорожного покрытия.

Несколько иначе обстоит дело при активном движении (разгон, равномерная скорость) автомобиля по кривой в плане. В этом случае большая часть силы трения шины с покрытием расходуется на удержание автомобиля от скольжения. Если принять в соответствии со СНиПом, что величина коэффициента поперечной силы μ не должна превышать значения 0,15, то при суммарном коэффициенте сцепления шины с грязным скользким покрытием равном 0,3, на увеличение силы тяги остается очень малый резерв сцепления, при превышении которого начинается буксование и занос автомобиля.

При предотвращении этого опасного явления приходится уменьшить поперечную силу или тяговую силу, снижая скорость движения на кривых.

Для определения продольного уклона автомобильных дорог используют гироскопические датчики, направление измерительной оси которых в процессе обследования участка дороги остается горизонтальным (рис. 23).

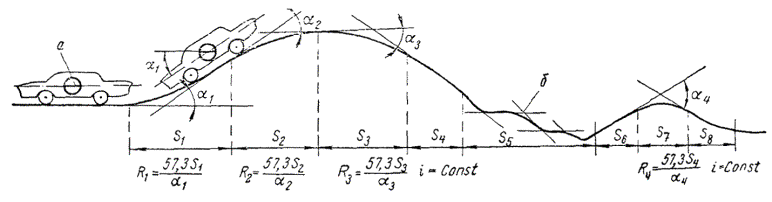

Рис. 23. Схема построения продольного профиля с помощью гироскопических датчиков

а - направление измерительной оси гироскопа, б - зона неровностей

Радиусы вертикальных кривых R^α_ср определены из соотношения:

                                                       (17)

где: S - пройденный путь;

α - угол перелома продольного профиля, рад.

Аналогичным способом определяется и величина уклона поперечного профиля (рис. 24).

Рис. 24. Схема определения поперечного уклона с помощью гироскопических датчиков

а - направление измерительной оси гироскопа и поперечной оси автомобиля совпадают, б - величина рассогласования равна поперечному уклону

Установленные в автомобильной лаборатории датчики для определения продольного и поперечного уклонов дороги дают возможность оценить ровность проезжей части.

Величины углов отклонения между реальными значениями продольного и поперечного уклонов покрытия от теоретических, положенных в основу проектирования, характеризуют ровность дорожного покрытия. При скорости движения V < 5 км/час и величине продольных уклонов, не превышающих 50 ‰, наклон кузова практически равен уклону дорожного покрытия.

Большая скорость движения при испытаниях недопустима, так как начинает проявляться влияние инерционных воздействий масс различных узлов автомобиля и достоверной картины геометрических параметров поперечного профиля дорожного покрытия получить не удается.

При оценке ровности проезжей части дорожного покрытия оператор следит за показаниями стрелочного прибора и с помощью устройства, выбрызгивающего на покрытие красящее вещество, или делая отметку на ленте осциллографа, отмечает те участки дороги, где отклонение продольной оси автомобиля в поперечной или продольной плоскости превышает допустимое.

§ 11. ОЦЕНКА АРХИТЕКТУРНЫХ КАЧЕСТВ ДОРОГИ

Безопасность и удобство движения, высокие скорости возможны лишь при плавной трассе дороги и ясности дорожных условий.

Ясная, интересная, удовлетворяющая эстетическим требованиям обстановка на дороге меньше утомляет водителей автомобилей, облегчая тем самым их работу и повышая безопасность движения.

Все элементы дороги - ее полотно, проезжая часть, мосты, линейные здания, озеленение и прочее - должны составлять единый архитектурный ансамбль на фоне естественного ландшафта. Правильная архитектурно-ландшафтная организация дорожного пространства предполагает возможность четкого деления дороги на отдельные участки, имеющие в некоторой степени самостоятельное значение. Их принято называть архитектурными бассейнами.

Границами архитектурных бассейнов являются ясно выраженные места смены ландшафта. Ими могут быть заметные выпуклые переломы в продольном профиле, населенные пункты (если их немного), характерные повороты в плане. Как правило, и доминанты (доминирующие элементы внутри бассейнов), и границы бассейнов должны совпадать с переломами трассы в плане или профиле. Важно, что как те, так и другие должны запоминаться, отличаясь от фона, контрастно выделяясь на этом фоне цветом, формой или какими-то другими признаками.

Исходя из законов психологии восприятия, можно принять, что протяжение архитектурного бассейна в оптимальных условиях должно соответствовать проезду с расчетной скоростью в течение 3 - 5 мин. Для большинства дорог (кроме горных) это протяжение составит:

для дорог I категории                - 8 - 16 км,

  »      »      II и III категорий       - 8 - 10 км,

  »      »      IV и V категорий      - 5 - 8 км.

Для анализа архитектурных особенностей дороги и разработки необходимых мероприятий составляют график (рис. 25). На нем показывают сокращенный продольный профиль, основные размеры прямых и кривых в плане, главные элементы ситуации, леса, пересекаемые дорогой, реки, мосты, наиболее заметные здания, автозаправочные станции, автобусные остановки, перекрестки, постоянные посты Госавтоинспекции, - словом то, что наиболее заметно водителю при движении, формирует его впечатление о дороге и, следовательно, существенно влияет на безопасность движения.

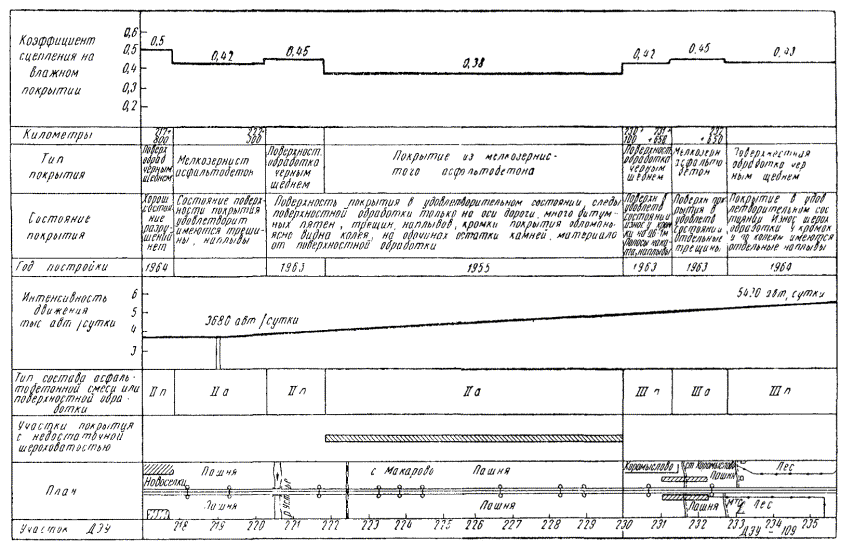

Рис. 25. Линейный архитектурный график дороги

Здесь же, на линейном графике, отмечают все основные архитектурные показатели дороги: протяжение архитектурных бассейнов, их характер и отличие друг от друга, чем они разграничены, доминирующие элементы внутри бассейнов.

Весьма сжатые масштабы графика позволяют быстро и безошибочно выявить основные формы рельефа и главные ориентиры, привлекающие внимание в ландшафте.

Анализируя фактическое положение, отраженное на линейном графике, можно обнаружить, на каких участках сосредоточено излишнее количество ярких ориентиров, где не хватает доминант или нет четко выраженного фона, организующего архитектурный мотив данного бассейна. Недостающие элементы должны быть намечены по графику. Ими могут быть групповые посадки декоративного озеленения, путевые указатели, площадки отдыха, видовые площадки и т.п.

Архитектурный анализ дороги, определяющий основные черты ее облика на будущее, должен предшествовать разработке предложений по оборудованию и благоустройству дороги, размещению дорожных знаков, указателей и озеленению. Обосновывая предложения по изменению трассы дороги в целом или в отдельных местах, следует разрабатывать одновременно и мероприятия по улучшению архитектуры дороги.

Трасса дороги и ее оформление должны обеспечивать хорошее обозрение с дороги живописных мест и красоту положения самой дороги на местности. Для этого в холмистой местности и в лесу могут быть рекомендованы расчистки, создание специальных лужаек или вырубок длиной 70 - 150 м в зависимости от расчетной скорости движения.

На холмах и у коренных берегов долины реки нередко бывает уместно сооружение видовой площадки. Такая площадка может играть роль доминанты или разграничивающего элемента.

Всеми средствами должны подчеркиваться подходы к городам, промышленным центрам, курортам, перевалам, мостам через крупные реки. Этого можно достичь сочетанием средств декоративного озеленения, оформления и путевыми знаками - плакатами, предупреждающими о приближении к важному пункту дороги.

Общая архитектурная схема дороги, выраженная линейным графиком, дополняется с учетом перспективы развития дороги. Тогда на ее основе становится возможным решение вопросов обстановки, озеленения, благоустройства, культурного оформления дороги и выбора местоположения новых линейных зданий.

Оборудование и благоустройство дороги тоже могут быть решены на основе линейного графика. Размещение автопавильонов, площадок отдыха, видовых площадок и других элементов благоустройства по возможности следует увязать с общей схемой архитектуры дороги, причем они могут стать теми ориентирами, которых недостает для разграничения архитектурных бассейнов или доминирования внутри них.

Площадки отдыха размещают, как правило, в пределах обрезов полосы отвода, предусматривая для них место длиной 40 - 90 м, а на нем стоянку длиной 25 - 30 м, шириной 4 - 5,5 м с простейшим покрытием (гравийным, щебеночным) без обочин, а также зеленую зону шириной 8 - 15 м с посадками кустарников и деревьев, отделяющую место стоянки от дороги. Пример планировки простой площадки отдыха показан на рис. 26, а.

Рис. 26, а. Пример планировки площадок отдыха в пределах обрезов полосы отвода

В случаях, когда живописные или удобные места расположены невдалеке от дороги, но с нее не видны, могут быть устроены площадки отдыха тупикового типа (рис. 26, б). Для их сооружения требуется дополнительный отвод земель, что несколько ограничивает возможности их применения.

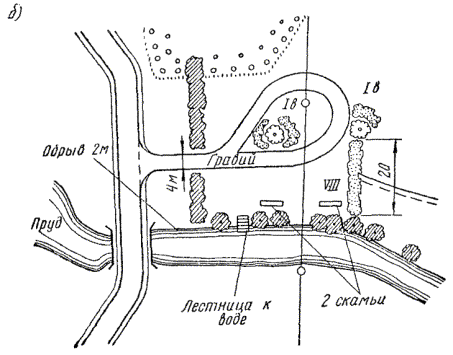

Рис. 26, б. Площадка тупикового типа, расположенная у живописного места и требующая дополнительного отвода земель

В первую очередь площадки отдыха устраивают у водотоков и озер, родников, перевалов, в степной местности - у рощ и полезащитных полос, а в лесах, наоборот, у открытых больших полян. Нередко они могут быть устроены на берегах резервов или заброшенных песчаных карьерой, залитых водой. Их размещают через 8 - 25 км, но не ближе 10 - 20 км от крупных городов, областных и республиканских центров и не ближе 1 - 2 км от ближайшей деревни. Площадки, располагаемые на обрезах, должны иметь 2 съезда (въезд и выезд) и их отметки не должны отличаться от уровня проезжей части дороги более, чем на 0,5 - 1 м. Площадка всегда должна быть отделена от дороги полосой озеленения шириной 8 - 15 м. Крайне желательно предусмотреть на ней деревянные стол и скамью и, несколько в стороне, мусоросборник и замаскированный посадками туалет.

На дороге во время ее обследования легко обнаружить места, где постоянно стоят автомобили. Это бывает у столовых, магазинов, возле гостиниц и мотелей. В таких местах необходима организация стоянок с постоянным освещением и покрытием капитального типа. К ним устраивают 2 съезда и переходно-скоростные полосы. На въездах и выездах из крупных городов, у перекрестков дорог с постами автоинспекции, на отдельных площадках отдыха не реже, чем через 100 км, необходимо устанавливать щиты для регулировки фар и эстакады для осмотра и мойки автомобилей.

В период обследования желательно составить перечень существующих деревьев на придорожной полосе или вдоль новой трассы, которые целесообразно сохранить в ходе выполнения мер по реконструкции или капитальному ремонту дороги. Это сократит объем озеленительных работ, улучшит вид дороги, так как не придется ожидать, пока подрастут новые посадки. Желательно сохранять деревья вместе с подлеском группами длиной 20 - 60 м с внешней стороны закруглений, на заметных высоких выпуклостях рельефа, вблизи от перекрестков и примыканий (но без ограничения видимости), у опушки леса и автобусных остановок. Особенно важно сохранение крупных, но не очень старых деревьев в степных и безлесных местностях, в первую очередь в местах, где возможна эрозия почвы, на возвышенностях, у пересечений и мостовых переходов.

В случае, если существующих деревьев недостаточно, в местах разграничения архитектурных бассейнов и около доминант предусматривают групповые декоративные посадки.

Озеленение может быть использовано для декорирования или смягчения неудачных мест на трассе дороги или в окружающем ландшафте. Иногда бывает необходимо скрыть вид с дороги на брошенный карьер, иногда - отвлечь внимание от одной стороны дороги, чтобы привлечь его к другой. Умелым выбором места для посадок можно подчеркнуть глубину даже небольшой впадины рельефа, либо, наоборот, посадкой растительности во впадинах смягчить чрезмерно частые переломы рельефа (рис. 27).

Рис. 27. Схемы размещения посадок для подчеркивания глубины впадин рельефа (А) и для смягчения неровностей рельефа (Б)

В районах разнообразного ландшафта (лесостепь, моренный рельеф, горная местность) озеленение должно способствовать объединению ландшафта вдоль дороги путем повторения в соседних архитектурных бассейнах легко запоминаемых форм озеленения и оформления дороги.

В районах с однообразным ландшафтом (степь, леса) следует разнообразить пейзаж контрастными приемами озеленения. Длинные лесные просеки могут быть прерваны лужайками, созданием у дороги декоративных опушек и групповых посадок (либо групп сохраняемой растительности). В степном ландшафте возможно чередование строгих прямых аллейных, рядовых насаждений или коридоров между снегозащитными полосами с открытыми пространствами. Простор последних может быть подчеркнут отдельными высокими деревьями у съездов и пересечений, на подходах к населенным пунктам и на возвышенностях.

Эффективность снегозащитных посадок можно установить во время зимних наблюдений, опроса линейного дорожного персонала и по имеющимся в дорожных организациях сведениям о снегозаносимых участках.

Размывы грунта, овраги или промоины могут свидетельствовать о недостаточном закреплении почвы противоэрозийными посадками.

Следует обращать внимание на наличие и состояние озеленения комплексов зданий линейной службы, автобусных остановок, крупных примыканий и пересечений.

Кустарник и деревья должны везде размещаться так, чтобы не ограничивать ни продольной видимости (в плане или профиле), ни поперечной (боковой) видимости. В противном случае необходима расчистка насаждений.

Помимо указанного, любая дорога, по которой совершают поездки на значительное расстояние, должна быть оборудована путевой информацией. В первую очередь это маршрутные схемы, устанавливаемые в начале дороги на особой площадке, указывающие все крупные пункты, пересечения, ответвления пути, расстояния до основных пунктов вероятных маршрутов (рис. 28). Соответственно с другой стороны дороги устанавливают схему проезда по основным магистралям города с указанием автозаправочных станций и выездов на другие направления.

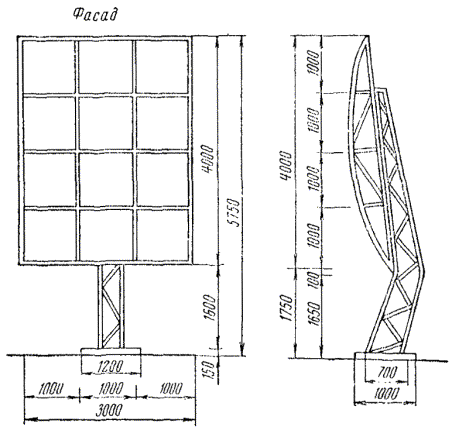

Рис. 28. Маршрутная схема, установленная на выезде из города

На дороге должны быть указатели названий всех населенных пунктов, средних и крупных рек, указатели на перекрестках, указатели исторических мест, музеев, заповедников и т.п. и расстояния до них.

Местоположение указателей расстояний до городов и автозаправочных станций выбирают в соответствии с линейной схемой архитектуры дороги. Указатели расстояний следует устанавливать по возможности на выпуклостях продольного профиля, на прямых в плане или с наружной стороны закруглений большого радиуса и использовать их для дополнения архитектурных разграничений и доминант.

Указатели расстояний до заправочных пунктов размещают за 20 - 25 км, за 2 - 5 км и непосредственно у места заправки, т.е. всего по 3 знака с каждой стороны дороги.

Указатели расстояний до городов устанавливают в 30 - 40 км пути от города, а затем в 5 - 10 км. Размеры дорожных путевых указателей должны соответствовать ГОСТ 10807-64, причем с учетом категории дороги (табл. 8).

Таблицa 8

Размер указателей расстояний до населенных пунктов назначают несколько большими (a), а указателей автозаправочных станций - меньшими (у).

При совмещении на одном щитке надписей на двух языках его размеры должны быть соответственно увеличены с тем, чтобы обеспечить соблюдение требований стандарта в отношении размеров, конфигурации и размещения букв, цифр и обозначений. Отклонения от установленных наименьших размеров знаков, табличек и указателей допускаются в пределах ±2 %.

Высота букв и цифр надписей также должна соответствовать ГОСТу (табл. 9).

Таблица 9

При невозможности размещения на щитке длинной надписи и для наименований второстепенных пунктов маршрута на указателях расстояний и предварительных указателях направлений принимают размер шрифта, относящийся к последующей категории дорог. Для дорог IV, V категорий и улиц населенных пунктов в этом случае применяют шрифт высотой 80 мм.

Оптимальное расстояние между буквами равно ширине буквы H.

Стрелы, обозначающие основные маршруты (на указателях направлений), должны иметь ширину, равную ширине буквы Ш, для обозначения второстепенных маршрутов - в 1,5 раза меньше.

Не меньшее значение имеет оформление въездов в города, которое должно быть видно издалека, а для этого требуется выбор возвышенных мест, правильный подбор формы, цвета. Содержание изображений и силуэта должно, естественно, отражать основное значение, идейный облик города. Для разработки эскиза и конструкции въездов в города необходимо участие художника или архитектора.

Оформление в местах пересечения границ областей или республик в пределах одной дороги должно быть одинаковым, расположенным на возвышенном месте и видимым издалека.

Глава IV.
ИЗУЧЕНИЕ РЕЖИМОВ ДВИЖЕНИЯ АВТОМОБИЛЕЙ НА ДОРОГЕ

§ 12. ИЗУЧЕНИЕ РЕЖИМОВ ДВИЖЕНИЯ МЕТОДАМИ СТАЦИОНАРНЫХ НАБЛЮДЕНИЙ И ХОДОВЫМИ ЛАБОРАТОРИЯМИ

При оценке безопасности движения и транспортных качеств дорог одной из основных задач является выявление участков дороги или отдельных ее элементов, вызывающих существенное изменение режима движения. На таких участках чаще всего происходят дорожно-транспортные происшествия.

Оценку режима движения на обследуемой дороге производят в два этапа:

1) оценивают режим движения на всем протяжении дороги;

2) производят детальное изучение режима движения на неблагоприятных участках, выявленных на первом этапе.

Проведению первого этапа оценки режима движения предшествует детальное изучение исходных данных (см. гл. I) и в первую очередь элементов трассы и данных о дорожно-транспортных происшествиях.

На первом этапе производят изучение режима движения с помощью ходовой лаборатории (рис. 29), которая позволяет фиксировать скорость, время и путь движения, используемую передачу, продолжительность, а в случае необходимости и интенсивность торможения.

Рис. 29. Ходовая лаборатория, используемая для оценки режима движения на обследуемом маршруте

1 - датчик пройденного пути, скорости и ускорения; 2 - аккумуляторные батареи; 3 - толчкомер; 4 - осциллограф; 5 - блок электроимпульсных счетчиков; 6 - усилитель; 7 - электроконтактные часы; 8 - аккумуляторные батареи; 9 - датчик включения тормозной системы; 10 - акселерометр; 11 - датчик для фиксирования включенной передачи.

Ходовая лаборатория должна быть оборудована режимомерами, фиксирующими время, затрачиваемое на преодоление автомобилем каждого километра, продолжительность пользования каждой передачей, а также количество ее включений, число торможений и продолжительность использования тормозов. Показания соответствующих датчиков фиксируют электроимпульсными счетчиками и осциллографами.

Обработка осциллограмм позволяет определить мгновенные скорости движения, продольные ускорения, время и путь движения, тяговые и тормозные усилия на ведущих колесах автомобиля. Запись на осциллограф производят на втором этапе обследований. На первом этапе оценку режима движения производят только электроимпульсными счетчиками. Использование осциллографа на всем протяжении маршрута связано со значительным расходом осциллографной бумаги (50 - 80 см на 1 км дороги) и весьма большими затратами времени на обработку.

Счетчики для фиксирования режима движения монтируют в одном блоке. Такое расположение счетчиков позволяет оператору регистрировать показания на каждом километре пути, фотографируя блок в створе километрового столба.

Полученные данные сводят в таблицу, где отдельно для правой и левой полос движения на основании показаний счетчиков выписывают данные, характеризующие режим движения на каждом километре пути.

На основании таблицы строят линейный график (рис. 30) режима движения, анализ которого позволяет выявить неблагоприятные для движения участки, требующие более детального обследования.

Рис. 30. Линейный график скорости движения

Для получения достоверных данных с помощью ходовой лаборатории достаточен один проезд опытного водителя, так как в этом случае фиксируется несколько показателей, характеризующих режим движения.

При ориентировочной оценке качества трассы обследуемой дороги нет необходимости в использовании специально оборудованной ходовой лаборатории, запись скорости движения по маршруту можно производить с помощью протарированного спидометра.

Величину скорости записывают через каждые 200 м, устанавливаемые по спидометру или по пикетным столбикам, имеющимся на некоторых дорогах. Запись скорости ведут в специальном журнале с заранее подготовленной сеткой для всего протяжения маршрута, имеющей две вертикальные графы: километры и скорость. Проезд с целью оценки влияния элементов плана и профиля нужно производить в светлое время дня, при сухом покрытии, в часы малой интенсивности движения.

Для оценки изменения скорости движения грузовых автомобилей легковой автомобиль (или автомобиль-лаборатория) движется вслед за одиночным автомобилем на минимальном безопасном расстоянии (метод следования за лидером).

При измерении скоростей движения должно быть произведено не менее 3-х заездов в каждом направлении движения. На линейный график (рис. 31) наносят среднюю скорость движения, по результатам 3-х заездов.

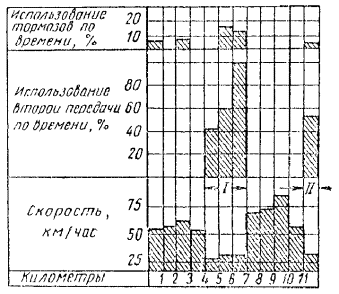

Рис. 31. Линейный график режима движения, получаемый после первого этапа обследования

На втором этапе детальное изучение режима движения на выбранных после первого этапа неблагоприятных участках может производиться методами стационарных наблюдений или проездами ходовых лабораторий.

Методами стационарных наблюдений обычно оценивают скорости, траектории движения и интервалы между проездами автомобилей. Для оценки этих показателей может быть использован ряд приборов: секундомеры, кинокамеры, многоперьевой самописец и радиолокатор.

Наиболее простым и удобным при полевых работах инструментом является секундомер. Точность измерения секундомером составляет 0,3 сек. Для измерения скоростей движения с секундомером выбирают мерный участок (базис). Длину базиса принимают в пределах от 50 м (на участках со скоростями движения до 60 км/час) до 100 м на участках дороги с более высокими скоростями движения. Величину скорости определяют по продолжительности проезда автомобилем этого участка. Для точного фиксирования момента входа и выхода автомобиля с базиса или устанавливают по концам участка вешки, или наносят поперечные пунктирные линии. Продолжительность непрерывных наблюдений не должна превышать 3 часов при низкой и 1 часа при высокой интенсивности движения - далее внимание наблюдателя притупляется.

По линейному графику скорости движения отмечают места наиболее резких изменений величины скорости (рис. 31). На этих местах намечают створы для измерения мгновенных скоростей. Расстояние между створами, в которых измеряются мгновенные скорости движения, должно быть не более 200 м. Затем непосредственно на месте уточняют участки, где происходит резкое изменение скорости движения большинства автомобилей, путем визуальных наблюдений или измерения скоростей в створах, выбранных по линейному графику скоростей.

В месте ожидаемого изменения режима движения располагают не менее 3-х створов на расстоянии друг от друга равном длине базиса, остальные створы в пределах рассматриваемого участка располагаются на расстоянии не более 200 м.

На рис. 32 показан пример расположения створов при измерении мгновенных скоростей в различных точках участка дороги с большим продольным уклоном и величины полученных скоростей. Следует отметить, что для оценки степени влияния подъема и спуска в рассматриваемом примере створы были выбраны за 300 м до начала подъема и 300 м за подъемом. Такое же расположение створов должно быть при оценке влияния на скорость движения участка с ограниченной видимостью, кривой малого радиуса и т.п.

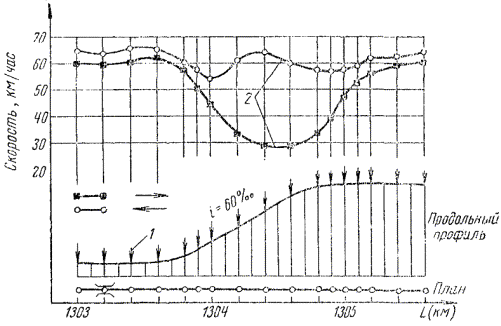

Рис. 32. Расположение створов при измерении мгновенных скоростей на участке подъема

1 - створы, 2 - эпюры скоростей движения

В результате организованных таким образом наблюдений устанавливают зону влияния элементов трассы на режим движения автомобилей. Зная положение начальной точки этой зоны, можно определить место установки средств предупреждения (знаки, разметка) водителей о наличии опасного участка дороги.

Более точные значения мгновенных скоростей могут быть получены путем использования автоматических или полуавтоматических приборов для замера скоростей движения. К таким приборам относятся скоростемер, радиолокатор и многоперьевой самописец.

Принцип работы скоростемера основан на автоматической фиксации времени въезда на базис и времени выезда с базиса или отсчета продолжительности нахождения автомобиля на базисе. Основной деталью датчика, фиксирующего момент въезда или выезда автомобиля с базиса, обычно является резиновый шланг, имеющий на конце мембрану. При наезде автомобиля на шланг воздух давит на мембрану и происходит включение контакта. В некоторых конструкциях скоростемеров вместо резиновых шлангов используются фотоэлементы, инфракрасные, ультразвуковые или звуковые датчики. Возможности использования скоростемеров ограничены, так как при высокой интенсивности движения в измерительный створ попадает несколько автомобилей и прибор дает ошибочные показания.

За рубежом широкое применение нашли радиолокаторы, которые обеспечивают высокую точность получаемых результатов, при широком диапазоне измеряемых скоростей движения.

Более полная оценка режима движения и управляемости автомобиля на отдельных неблагоприятных участках может быть получена при использовании ходовых лабораторий.

Запись всех характеристик режима производят с помощью осциллографа. На рис. 33 приведен пример осциллограммы, снятой при проезде кривой малого радиуса. Зона А - начало ухудшения режима (торможение двигателем, возникновение отрицательного ускорения); зона Б - резкое ухудшение режима (переход на понижающую передачу, интенсивное торможение, нарастание отрицательного ускорения, снижение скорости до 22 км/час); зона В - конец торможения и переход на режим использования тягового усилия. Линией Г показана привязка осциллограммы к дороге.

Рис. 33. Осциллограмма параметров движения ходовой лаборатории по горизонтальной кривой малого радиуса регистрирующая:

1 - время, сек, 2 - путь (число оборотов колеса), 3 - включение прямой передачи, 4 - включение понижающей передачи, 5 - тяговое усилие па ведущих колесах, 6 - тормозной момент, 7 - ускорение автомобиля

Для исследования режима управления автомобилем в тяжелых дорожных условиях на ходовой лаборатории устанавливают специальное оборудование, позволяющее оценить устойчивость и управляемость автомобиля. Эти наблюдения имеют обычно исследовательский характер, но могут быть использованы также для сравнительной оценки эффективности проведенных работ по реконструкции отдельных участков дороги.

§ 13. МЕТОДИКА ОБРАБОТКИ ДАННЫХ НАБЛЮДЕНИЙ ЗА СКОРОСТЯМИ ДВИЖЕНИЯ АВТОМОБИЛЕЙ

Большое значение с точки зрения достоверности данных, получаемых при обследованиях дорог, имеет вопрос определения необходимого числа замеров. Практикой установлено, что число замеров скоростей движения методами стационарных наблюдений зависит в основном от интенсивности движения. С увеличением интенсивности разница в значениях скоростей отдельных автомобилей в потоке снижается и поэтому число замеров можно уменьшить (табл. 10).

Таблица 10

^* В одном направлении.

При изучении режима движения с помощью ходовых лабораторий число проездов должно быть не менее 3-х при наличии опытного водителя.

Получаемые в результате массовых наблюдений данные о скоростях движения или других характеристиках режима должны обрабатываться с помощью методов математической статистики.

Первый этап обработки данных наблюдений заключается в составлении сводки (табл. 11). Для составления сводки объединяют все значения скоростей, полученных в результате наблюдений, в разряды. Целесообразно принимать величину разряда при изучении скоростей движения 5 км/час. В табл. 11 приведен пример разрядов и сводки.

Для полученного ряда значений скоростей определяют частоту, частость и накопленную частость.

Частота - это число автомобилей, движущихся со скоростью, соответствующей определенному разряду. Так, в разряд 35 - 40 км/час (табл. 11) попало 5 автомобилей.

Таблица 11

Частость - это отношение частоты, соответствующей рассматриваемому разряду, к общему числу произведенных замеров, выраженное в процентах. Так, для разряда 35 - 40 км/час частость будет равна  (где 156 - общее число произведенных замеров скоростей движения).

Сумма частостей всех разрядов должна равняться 100 %.

Накопленная частость представляет собой последовательную сумму частостей каждого разряда. Так, для разряда 35 - 40 км/час накопленная частость составляет 0 + 3,2 = 3,2 %; для разряда 45 - 50 км/час - 6,4 + 5,1 = 11,5 % и т.д.

По данным таблицы строят кривую распределения и кумулятивную кривую, на основании которых делаются выводы о скоростях движения. При построении кривой распределения (рис. 34, а) по вертикальной оси откладывают значения частостей, по горизонтальной - разряды.

С помощью этой кривой определяют величину скорости, с которой движется большинство автомобилей. Для примера, рассматриваемого в табл. 11, эта скорость равна 58,5 км/час (рис. 34, а). Эту скорость часто называют модальной скоростью и она соответствует наибольшему значению частости.

Кумулятивную кривую значений скоростей движения строят на основе данных о величине накопленных частостей в каждом разряде (рис. 34, б).

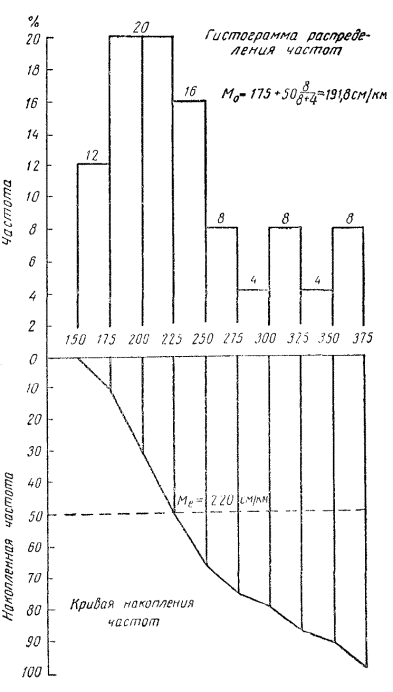

Рис. 34. Статистическая обработка результатов наблюдений

С помощью этой кривой определяют значения скоростей, соответствующих 15, 50, 85, 95 % обеспеченности. Значения скоростей 15 % обеспеченности показывают скорость движения автомобилей, которых обгоняют остальные 85 % автомобилей. Эти 15 % автомобилей, как правило, являются источником появления дорожно-транспортных происшествий. Поэтому при искусственном регулировании движения эту скорость целесообразно принимать как минимально допустимую. Значения скорости 50 % обеспеченности показывают среднюю скорость движения всех автомобилей в потоке. Значения скоростей 85 % обеспеченности принимают за максимально допустимые на рассматриваемом участке. Обычно с учетом этой скорости движения производится расстановка знаков и разметка проезжей части. Значения скорости 95 % обеспеченности показывают максимальную скорость движения отдельных автомобилей, равную расчетной скорости движения.

По результатам наблюдений, описанных выше, намечаются мероприятия по улучшению условий движения, детально описанные в последующих параграфах.

§ 14. ПОСТРОЕНИЕ ГРАФИКОВ СКОРОСТЕЙ ДВИЖЕНИЯ ПО ДОРОГЕ

В результате наблюдений, проводимых при обследовании дорог, могут быть построены два типа графика скоростей движения:

1) линейный график скорости движения одиночного легкового автомобиля, принятого за расчетный;

2) линейный график скорости движения транспортного потока.

Первый график скорости движения строят по данным проезда экспериментального автомобиля или автомобиля-лаборатории в период низкой интенсивности движения по дороге. Этот график используется для оценки степени обеспечения безопасности движения на обследованной дороге и степени соответствия геометрических элементов скоростным возможностям автомобилей.

Второй график строится по данным проезда автомобиля-лаборатории, включившегося в группу следующих друг за другом автомобилей, или по данным измерения скоростей на створах.

На основании этих графиков можно судить о реальных условиях движения по дороге, средней скорости на маршруте, стесненности движения и выявить участки, требующие проведения мероприятий по повышению пропускной способности. На основании анализа, приведенного на рис. 31 графика, можно предложить мероприятия по повышению пропускной способности (в данном случае устройство дополнительной полосы движения необходимо на участке с 894 по 895 + 050 км).

На предварительном этапе обследований, а также в случае невозможности осуществления записи фактической скорости движения вдоль обследуемого маршрута путем проезда автомобиля-лаборатории может быть построен график изменения максимальных теоретических скоростей движения, которые обеспечивают геометрические элементы дороги, пользуясь методами, предложенными А.Е. Бельским, К.А. Хавкиным или Н.Ф. Хорошиловым.

При расчете скоростей движения по методам А.Е. Бельского или К.А. Хавкина скорость в точке, с которой начинают построение, принимают равной фактической скорости, соответствующей 95 % обеспеченности (см. § 12). В случае отсутствия данных о фактических скоростях движения для горизонтальных участков за начальную принимается максимальная техническая скорость расчетного типа автомобиля.

По методу А.Е. Бельского расчет скорости движения производится по уравнению, полученному с учетом движения автомобиля по круговым вертикальным кривым.

При использовании метода К.А. Хавкина, скорости движения рассчитываются с помощью уравнения, полученного из условия движения автомобиля по параболической вертикальной кривой. График теоретических максимальных скоростей движения может быть также построен по уравнению, предложенному канд. техн. наук Э.Л. Палшайтисом (19).

Эти методы основываются на полном использовании динамических возможностей автомобилей при движении по продольному профилю дороги с максимально возможными скоростями, без учета ограничений их элементами плана, условиями видимости и другими факторами. При построении эпюры скоростей эти ограничения необходимо учитывать дополнительно.

Пример последовательности расчета теоретической скорости движения автомобиля дан в книге «Проектирование автомобильных дорог» (Примеры) О.В. Андреева, В.Ф. Бабкова и др. «Транспорт», 1966 г.

Теоретические методы построения графика скоростей движения могут быть использованы для построения непрерывной эпюры изменения скорости движения. Указанные скорости на створах в данном случае используются как опорные, принимаемые за начальные при расчете скоростей между имеющимися створами.

Запись фактической скорости движения автомобиля производится вдоль всей обследуемой дороги через каждые 200 м, а на участках наиболее резкого изменения режима движения через 100 м.

На рис. 31 показан пример линейного графика скорости движения легкового автомобиля в свободных условиях, построенного для участка обследуемой дороги. Для построения этого графика величина скорости фиксировалась через 200 м.

С помощью линейного графика скорости движения можно:

1. Оценить степень обеспечения безопасности движения по методике проф. В.Ф. Бабкова с помощью коэффициентов безопасности и наметить мероприятия по повышению безопасности движения (см. § 19).

2. Выявить элементы продольного профиля, оказывающие существенное влияние на скорость движения.

3. Оценить среднюю скорость и продолжительность проезда всего обследуемого маршрута при свободных условиях движения. Сравнение этих данных с фактическими данными позволяет оценить условия движения на обследуемой дороге.

4. Установить места, где особенно резко проявляется различие динамических качеств автомобилей разных марок.

При построении графика изменения фактических скоростей движения целесообразно на одном линейном графике совместить данные об условиях движения по дороге (план с ситуацией) и продольный профиль дороги с графиком скоростей (рис. 31). Благодаря этому очень легко выяснить истинную причину снижения скорости движения на каждом участке обследуемой дороги.

На этом графике строится график коэффициентов безопасности (K_б), позволяющий дать количественную оценку степени опасности движения по отдельным участкам обследуемой дороги. В приведенном на рис. 31 примере наиболее опасным (K_б < 0,4) является участок с 894 по 895 км. Из детального рассмотрения плана с ситуацией и профиля дороги можно установить, что основной причиной низкой величины коэффициента безопасности является наличие кривой малого радиуса в сочетании с узким мостом и отсутствием достаточной ровности покрытия.

Глава V.
ОЦЕНКА БЕЗОПАСНОСТИ ДВИЖЕНИЯ

§ 15. СБОР ДАННЫХ О ДОРОЖНО-ТРАНСПОРТНЫХ ПРОИСШЕСТВИЯХ В ОРГАНАХ ГОСАВТОИНСПЕКЦИИ

Сбор и анализ фактов, связанных с дорожно-транспортными происшествиями, имеет очень большое значение для правильного назначения мероприятий по повышению безопасности движения на обследуемых дорогах.

Дорожно-транспортные происшествия вызываются рядом причин: неисправностью транспортных средств; недостаточной квалификацией, малым опытом и переутомлением водителей; неблагоприятными дорожными условиями.

Во всех случаях трудные условия движения и управления автомобилем создают предпосылки для возникновения дорожных происшествий. Сосредоточение происшествий на каком-либо из участков дороги свидетельствует о необходимости его обследования и разработке рекомендации по реконструкции.

В настоящее время учет дорожно-транспортных происшествий ведется органами Госавтоинспекции. Для характеристики дорожно-транспортных происшествий научно-исследовательским институтом охраны общественного порядка (ВНИИООП) разработана специальная карточка, заполняемая на каждое происшествие. В нее заносят данные о дороге, где имело место происшествие, виде происшествия, состоянии погоды, времени происшествия, данные о пострадавших, данные о водителях и транспортных средствах. В карточке показана схема происшествия и описано происшествие. Соответствующие графы в карточке отмечены условными обозначениями. Помимо наименования дороги, дается характеристика дорожных условий, которые могут быть причиной дорожно-транспортных происшествий (регулируемый перекресток, кривая на спуске, тип покрытия, ширина и состояние покрытия).

Наряду со сведениями о водителях и участках дороги, в учетной карточке содержится ряд данных, представляющих интерес для разработки мероприятий по повышению безопасности движения.

К сожалению, из данных карточки часто нельзя достаточно достоверно определить параметры тех или иных элементов дороги, так как заполняющие ее работники Госавтоинспекции не располагают данными о геометрических элементах дороги и руководствуются субъективными суждениями. Привязка к километражу обычно дается с точностью до километра и поэтому не всегда возможно бывает определить точное место происшествия. В карточке не указывается наличие виража, не отмечается расстояние видимости и т.д. Поэтому для детальной оценки состояния дороги в местах сосредоточения дорожно-транспортных происшествий должен проводиться особенно внимательный осмотр в процессе обследования этих опасных участков дороги.

В некоторых областных дорожных управлениях за последнее время выделены группы дорожников, которые ведут учет транспортных происшествий, выезжая на место аварии, но, к сожалению, они часто просто дублируют данные органов Госавтоинспекции.

Собранные в Госавтоинспекции сведения о дорожно-транспортных происшествиях заносятся в специальные таблицы.

Таблица 12

В результате осмотра места происшествия должны быть собраны следующие данные об этом участке дороги.

1. Наименование дороги.

2. Место происшествия, километр.

3. Характеристика плана и профиля (горизонтальная прямая, кривая на горизонтальном участке, угол поворота, длина кривой, наличие виража, величина уклона на спуске или подъеме, его протяжение и т.д.).

4. Ширина проезжей части и обочин.

5. Ширина искусственных сооружений и прилегающих к ним участков дороги.

6. Расстояние видимости встречного автомобиля, м.

7. Наличие пересечений, примыканий или железнодорожных переездов и их характеристика.

8. Наличие автобусных или стояночных площадок и их оборудование (ширина отделяющего островка, наличие шлюзов, площадок для пассажиров, правильность размещения остановок, наличие автопавильонов).

9. Было ли данное происшествие зафиксировано в населенном пункте, а если на перегоне, то на каком расстоянии от ближайшего населенного пункта. При осмотре места происшествия в населенном пункте отмечают наличие пешеходных дорожек, переходов, велосипедных дорожек, дорог для движения местного транспорта, а также размеры населенного пункта и расстояние от застройки до дороги.

10. Обустройство дорог (сведения о наличии и необходимости разметки проезжей части, ограждений, знаков, освещения).

11. Наличие на проезжей части или на обочине различных предметов, сооружений или транспортных средств (кучи строительных материалов, столбы или деревья на обочинах, дорожные машины, битумные котлы, автопавильоны и т.д.). Для предметов, находящихся на обочине, указывают расстояния до кромки проезжей части.

12. Состояние обочин, откосов.

13. Отметки земляного полотна.

Данные о состоянии погоды, о виде дорожно-транспортных происшествий, участвовавших в них транспортных средствах и о водителях, о происшествиях, в которых были виноваты пассажиры или пешеходы, хорошо отражаются в карточках.

Следует собирать следующие данные о пострадавших:

1. Возраст, профессия, средняя заработная плата.

2. Вид повреждения: а) легкие телесные повреждения, б) тяжелые телесные повреждения, в) смертельный исход.

К легким телесным повреждениям условно относят те, при которых пострадавший потерял трудоспособность на срок менее семи дней.

К тяжелым телесным повреждениям относят те, в результате которых пострадавшие потеряли трудоспособность на срок более семи дней. В таких случаях необходимо выяснить продолжительность нахождения пострадавших в больнице, срок потери трудоспособности, а в случае, если пострадавшие стали инвалидами, то группу инвалидности.

Часто при одном дорожно-транспортном происшествии бывает несколько пострадавших. Необходимо знать количество пострадавших в каждом конкретном дорожно-транспортном происшествии.

В случае гибели или если пострадавший стал инвалидом, необходимо знать размер пособий или пенсий, выплачиваемых пострадавшему или семье погибшего.

Кроме того, необходимо знать ущерб от повреждения транспортных средств, грузов и дорожных инженерных сооружений.

Госавтоинспекция делит все дорожные происшествия на отчетные и неотчетные.

К отчетным происшествиям относятся те, ущерб от которых равен или превышает 200 руб., или пострадавший потерял трудоспособность на срок более семи дней, и более тяжелые случаи; к неотчетным - все остальные. При анализе дорожных условий с точки зрения безопасности движения необходимо учитывать все виды происшествий.

Для учета материальных потерь от дорожно-транспортных происшествий составляются таблицы, упрощающие обработку при большом количестве дорожных происшествий. Таблицы составляются отдельно для отчетных и неотчетных дорожно-транспортных происшествий.

Таблица 13

Таблица 14

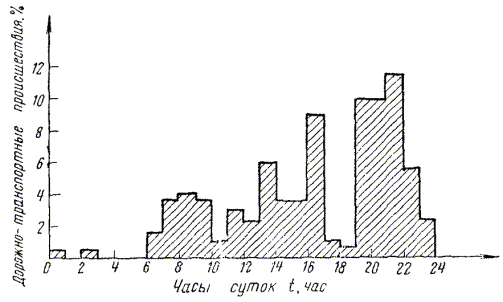

Соотношение количества отчетных и неотчетных дорожно-транспортных происшествий дает представление об опасности того или иного участка или элемента дороги по сравнению с другими участками. Кроме того, для разработки рекомендаций по обеспечению безопасности движения в темное время суток производится анализ дорожно-транспортных происшествий по сравнению со светлым временем суток, как на всем протяжении дороги, так и на отдельных опасных участках. Если в карточке дорожно-транспортного происшествия не указано, в какое время суток оно произошло, то это легко определить, если указано время, пользуясь графиками продолжительности светлого периода. На рис. 35 приведен такой график для условий центральной полосы СССР.

Рис. 35. График продолжительности светлого и темного времени суток
