ГОСТ 10807-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.80

Настоящий стандарт распространяется на дорожные знаки, предназначенные для информирования участников дорожного движения об условиях и режимах движения на дорогах и улицах (далее - дорогах).

Стандарт полностью соответствует требованиям Конвенции и дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.).

В стандарт включены свето- и цветотехнические параметры и общие требования к методам контроля дорожных знаков, предназначенных для размещения на международных автомобильных дорогах, соответствующих требованиям СТ СЭВ 5863-87.

(Измененная редакция, Изм. № 3).

1. ГРУППЫ, НАИМЕНОВАНИЯ, ИЗОБРАЖЕНИЯ

1.1. Стандарт устанавливает семь групп дорожных знаков (табл. 1 - 7):

1 - предупреждающие;

2 - приоритета;

3 - запрещающие;

4 - предписывающие;

5 - информационно-указательные;

6 - сервиса;

7 - дополнительной информации (таблички).

(Измененная редакция, Изм. № 1, 2, 5).

1.2. Номер знака состоит из номера группы, порядкового номера знака в группе, порядкового номера разновидности (при наличии), разделенных между собой точками.

1.3. Изображения знаков, кроме знаков индивидуального проектирования 5.20.1, 5.20.2, 5.21.1 - 5.27, 5.31, приведены в приложении 1.

1.4. Надписи на знаках (буквы, цифры, знаки препинания) должны выполняться шрифтом, приведенным в приложении 2.

1.5. Увеличение изображений знаков, букв, цифр и т.п. до установленных настоящим стандартом размеров должно производиться фотографическим методом или с помощью масштабной сетки.

1.6. Значения параметров, наносимых на знаках 1.13, 1.14, 3.4,  3.11 - 3.16, 3.24, 3.25, 4.7, 4.8, 5.8.3, 5.11.2, 5.18, 5.20.1, 5.21.1, 5.21.2, 5.27, 7.1.1 - 7.2.2, 7.2.5, 7.2.6, 7.5.3 - 7.5.7, 7.9, 7.11, должны выбираться из приведенных в табл. 8.

(Измененная редакция, Изм. № 2).

1.7. На знаках 5.8.1, 5.8.2,  5.20.1 - 5.20.3, 5.21.2, 5.29.2, 5.31, 7.13 изображение (положение) стрелок должно соответствовать реальной планировке пересечения, требуемым направлениям движения или реализуемой схеме движения.

1.8. Допускается изготовление знаков 4.1 иных разновидностей, чем установлено настоящим стандартом, с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении.

1.9. При необходимости на знаках 5.30.2, 5.30.3, 5.32.2, 5.32.3, 7.1.3 и 7.1.4 допускается выполнять изображение стрелки под углом 45° к горизонтали.

1.10. На знаке 3.17 надпись «ТАМОЖНЯ» должна наноситься на русском языке и государственном языке сопредельной страны.

1.11. На знаке 5.8.1 допускается указывать направления движения только для двух или трех полос.

Таблица 1

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

Таблица 2

ЗНАКИ ПРИОРИТЕТА

Таблица 3

ЗАПРЕЩАЮЩИЕ ЗНАКИ

Таблица 4

ПРЕДПИСЫВАЮЩИЕ ЗНАКИ

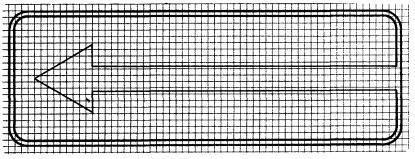

Таблица 5

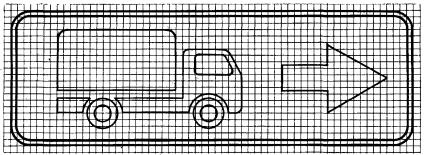

ИНФОРМАЦИОННО-УКАЗАТЕЛЬНЫЕ ЗНАКИ

* Знаки индивидуального проектирования.

Таблица 6

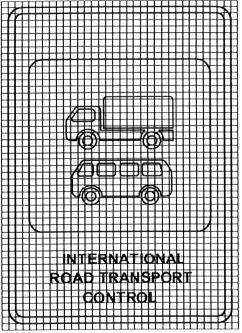

ЗНАКИ СЕРВИСА

(Измененная редакция, Изм. № 6).

Таблица 7

ЗНАКИ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ

(таблички)

Таблица 8

1.12. (Исключен, Изм. № 4).

1.13. На знаках 5.8.1 - 5.8.4, 5.8.7, 5.8.8 допускается наносить изображения запрещающих и предписывающих знаков.

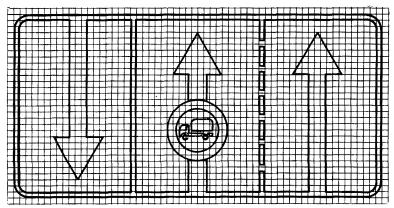

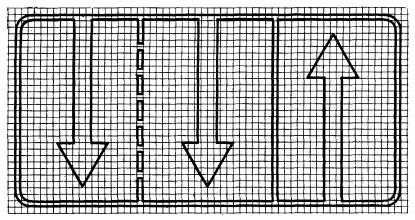

Число стрелок на знаке 5.8.7 должно соответствовать числу полос для движения на проезжей части дороги. Допускается не указывать на знаке полосы для встречного направления.

1.14. В нижней части знаков 5.12 - 5.14 следует наносить дополнительную информацию о разновидности транспорта общего пользования (автобус - индекс «А», троллейбус - «Т», маршрутное, легковое такси и т.п.), наименовании остановки, номере маршрута, режиме работы и т.д. При этом допускается смещать белую квадратную вставку с символом вверх на 50 мм.

1.13, 1.14. (Измененная редакция, Изм. № 4).

1.15. В нижней части знаков сервиса при необходимости допускается указывать расстояние до объектов, расположенных впереди по ходу движения или в стороне от дороги и время их работы, по аналогии с табличками 7.1.1, 7.1.3, 7.1.4, 7.5.1 - 7.5.7, а также другую информацию (адрес, номер телефона и т.п.).

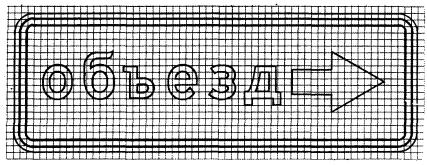

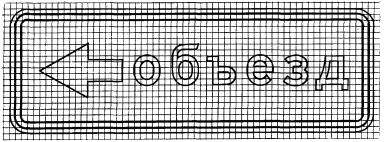

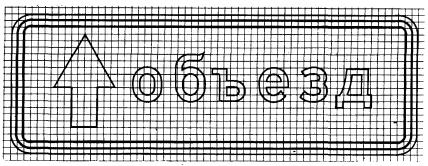

1.16. На знаках 5.32.1 - 5.32.3 вместо слова «объезд» допускается указывать название населенного пункта, к которому ранее движение осуществлялось по закрытому участку дороги, при этом название населенного пункта должно выполняться прописными буквами.

1.17. (Исключен, Изм. № 4).

2. РАЗМЕРЫ

2.1. Дорожные знаки должны изготовляться четырех типоразмеров: I - малого, II - нормального, III - большого, IV - очень большого.

2.2. Типоразмеры знаков в зависимости от условий применения должны выбираться в соответствии с табл. 9.

Таблица 9

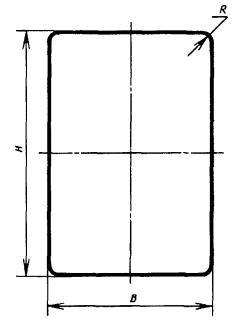

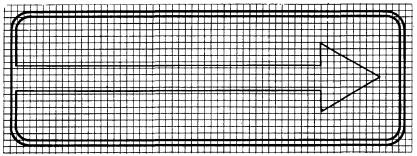

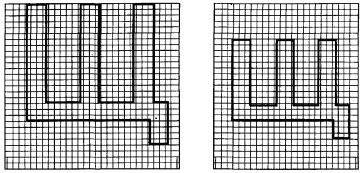

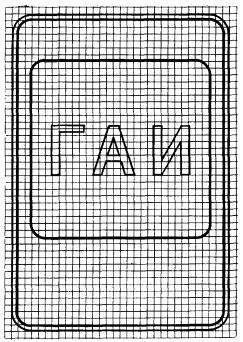

2.3. Размеры изображений знаков по типоразмерам должны соответствовать приведенным на черт. 1 - 8.

мм

Примечание. Для знака 1.23, предназначенного для обозначения участков дорог, на которых проводят краткосрочные ремонтные работы на проезжей части, допускается уменьшение размера А до 550 мм.

Черт. 1

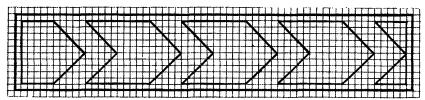

ЗНАКИ 1.3.1, 1.3.2

Черт. 2

мм

Примечание. В скобках приведены размеры изображения знаков с внутренним освещением.

Черт. 3

мм

Черт. 4

мм

Примечание. Для знака 2.1 допускается уменьшение размера В до 350 мм. Радиус R в этом случае должен составлять 20 мм.

Черт. 5

мм

Примечание. Для типоразмера II допускается уменьшение размера Н до 460 мм.

Черт. 6

мм

Примечание. Для знаков 5.12 - 5.14, 5.38, 5.39 допускается уменьшение размеров Н и В соответственно до 800 и 500 мм.

(Измененная редакция, Изм. № 6)

Для знаков с внутренним освещением радиус R в этом случае допускается увеличивать до 100 мм.

Черт. 7

мм

Примечание. Для знаков 5.8.1, на которых указывают направления движения для двух полос, допускается уменьшать размер В до 930 мм для типоразмера II и до 1200 мм - для типоразмера III.

Черт. 8

(Измененная редакция, Изм. № 1, 2).

2.4. На знаках 1.1 - 2.4, 2.6, 3.2 - 3.31, 5.28, 5.30.1 - 5.30.3, 5.32.1 - 5.34.2 ширина наружной каймы должна быть 10 мм, а на знаках 2.5, 2.7, 3.1, 4.1 - 5.19.3, 5.20.3, 5.35 - 5.39, 6.1 - 6.12 - 20 мм. Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.30, 2.3.1 - 2.3.3, 2.4 должен составлять 10 мм.

На знаках 1.1- 1.3.2, 1.5 - 1.31.3, 2.3.1 - 2.4, 2.6, 3.2 - 3.20, 3.22, 3.24, 3.26 - 3.30 допускается не наносить наружную кайму при соответствующем увеличении ширины внутренней.

(Измененная редакция, Изм. № 4).

2.5. Поле допуска на линейные размеры изображений знаков до 3150 мм - Н14 по ГОСТ 25347, а на размеры св. 3150 мм - по 8-му классу точности ГОСТ 2689.

3. ЗНАКИ ИНДИВИДУАЛЬНОГО ПРОЕКТИРОВАНИЯ
5.20.1, 5.20.2, 5.21.1 - 5.27, 5.29.1, 5.29.2, 5.31

3.1 На знаках 5.20.1, 5.20.2, 5.21.1, 5.21.2, 5.27, 5.29.1 и 5.29.2 для каждого из направлений должно быть указано не более трех названий населенных пунктов, других объектов или номеров маршрута.

3.2. Фон знаков 5.20.1 и 5.20.2 должен быть: зеленого цвета на знаках, предназначенных для установки на автомагистралях, синего цвета - на других дорогах вне населенных пунктов, белого цвета - в населенных пунктах.

При этом, если на знаках, предназначенных для установки в населенных пунктах, указывают только названия других населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или другой дороге, фон знаков должен быть соответственно зеленого или синего цвета.

На знаках, предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется не по автомагистрали, должна быть выполнена на синем фоне, а предназначенных для установки на участке автомагистрали в пределах населенного пункта наименования объектов этого населенного пункта - на белом фоне.

На знаках, предназначенных для установки на дорогах, кроме автомагистралей, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали, должна быть выполнена на зеленом фоне. При указании только объектов, находящихся в граничащем с дорогой населенном пункте, надпись должна быть выполнена на белом фоне.

На знаках с белым фоном надпись, содержащая названия других населенных пунктов или объектов, движение к которым должно осуществляться по автомагистрали или другой дороге (не автомагистрали), должна быть выполнена на вставке соответственно зеленого или синего цвета.

На знаках (с зеленым фоном), предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по другой дороге (не автомагистрали) или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно синим или белым фоном.

На знаках (с синим фоном), предназначенных для установки на других дорогах, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно зеленым или белым фоном.

Вставки должны выполняться без каймы, за исключением синих или зеленых вставок соответственно на зеленом или синем фоне.

3.1, 3.2. (Измененная редакция, Изм. № 1).

3.2.1. При указании нескольких направлений они должны даваться в последовательности (сверху - вниз): прямо, налево, направо.

При указании одного направления знаки (части знаков), выполненные на фоне разного цвета, должны даваться в последовательности (сверху - вниз): зеленый, синий, белый.

(Введен дополнительно, Изм. № 1).

3.3. Знаки 5.21.1 и части знаков 5.21.2 должны иметь зеленый фон, если движение к указанным на них населенным пунктам или объектам осуществляется по автомагистрали, синий, если движение осуществляется по другим дорогам, и белый, если указанные объекты расположены в населенном пункте.

3.4. Знаки 5.24 - 5.29.2, предназначенные для установки на автомагистралях, должны иметь зеленый фон, а предназначенные для установки на всех остальных дорогах, включая дороги в населенных пунктах, - синий.

Знаки 5.29.1 и 5.29.2 с буквой «Е» должны иметь только зеленый фон.

3.5. Компоновочные размеры изображений знаков и надписей на них должны определяться высотой прописной буквы h_п, которую в зависимости от места установки знака выбирают из ряда: 75, 100, 150, 200, 300, 400, 500 мм.

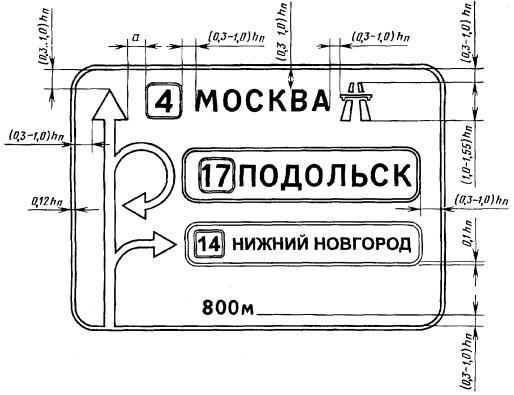

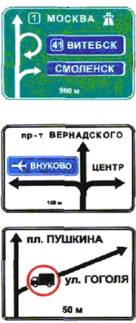

Примеры компоновки знаков индивидуального проектирования приведены в приложении 3.

3.4, 3.5. (Измененная редакция, Изм. № 1).

3.6. Имена собственные в названиях объектов должны выполняться прописными буквами, а служебные (поясняющие) слова при них - строчными (например, площадь МИРА, музей А.С. ПУШКИНА, аэропорт ВНУКОВО). При самостоятельном употреблении служебные слова следует выполнять прописными буквами (например, МУЗЕЙ, АЭРОПОРТ).

Высота прописной буквы h_п на знаках 5.20.1, 5.20.2, 5.21.1 - 5.27, предназначенных для установки вне населенных пунктов, должна быть равна: 400 или 500 мм - на автомагистралях, 300 или 400 мм - на дорогах с четырьмя и более полосами (кроме автомагистралей), 200 или 300 мм - на дорогах с двумя и тремя полосами, 100 или 150 мм - на дорогах с одной полосой, а предназначенных для установки в населенных пунктах должна быть равна: 200 или 300 мм - на скоростных дорогах, 150 или 200 мм - на магистральных дорогах, 100 или 150 мм - на других дорогах, 75 или 100 мм - для построения городской подсистемы ориентирования на местной улично-дорожной сети.

Высота прописной буквы h_п на знаках 5.29.1 и 5.29.2 должна составлять 150 мм, а на знаке 5.31 должна быть равна: 200 мм - для знаков, предназначенных для установки на дорогах вне населенных пунктов, и 100 мм - в населенных пунктах.

Предпочтительно использовать больший шрифт из двух, установленных для данной дороги. Надписи, относящиеся ко второстепенным объектам, допускается выполнять меньшим шрифтом.

(Измененная редакция, Изм. № 1, 4).

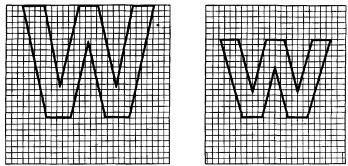

3.7. Ширину литерных площадок букв и цифр для надписей на синем и зеленом фоне необходимо выбирать в соответствии с табл. 10 - 16. Ширину литерных площадок для h_п = 75 мм определяют путем уменьшения ширины литерных площадок для h_п = 150 мм вдвое.

Для надписей на белом и желтом фоне ширину литерных площадок следует сокращать на 0,05h_п с каждой стороны.

Для надписей, содержащих более 10 элементов в строке (за элемент принимают букву, цифру, стрелку, символ, изображение какого-либо знака), допускается применять меньший размер шрифта, расположение надписи в две строки или перенос слов, сокращение часто употребляемых отдельных слов в именах собственных, а для надписей на синем и зеленом фоне, кроме того, - сокращение ширины литерных площадок на 0,05h_п с каждой стороны.

(Измененная редакция, Изм. № 4).

3.8. Ширина каймы на знаках должна быть равна 0,12h_п, внутренний радиус закругления каймы - 0,3h_п.

Ширина наружной каймы на знаках 5.20.1, 5.20.2, 5.21.1 и 5.21.2 с белым фоном, а также на знаках 5.22, 5.23 и 5.31 должна быть равна 0,06h_п.

На знаке 5.21.2 ширина линии, разделяющей надписи, относящиеся к разным направлениям, должна быть равна 0,1h_п. Надписи на белом и синем (или зеленом) фоне разделяться линией не должны.

Ширина каймы на знаках 5.29.1 и 5.29.2 должна быть равна 18 мм, внутренний радиус закругления каймы - 45 мм.

(Измененная редакция, Изм. № 1).

3.9. Расстояние по горизонтали и вертикали между словами, числами, стрелками, цветными вставками, каймой знака или вставки, линией, которая разделяет надписи, относящиеся к разным направлениям, символами, изображениями каких-либо знаков должно быть не менее 0,3h_п. Предпочтительное расстояние между строками разных надписей, относящихся к одному направлению, должно составлять от 0,4 до 0,8h_п, а для двустрочной надписи одного наименования - 0,4h_п.

Допускается уменьшение расстояния между оголовком стрелки и другими элементами изображения до 0,2h_п.

Для знака 5.20.1 расстояние между надписями, относящимися к разным направлениям, не должно быть менее 2,0h_п. Допускается уменьшение этого расстояния до 1,0h_п, если границы надписей, расположенных одна под другой, не совпадают.

Если на знаке используют два размера шрифта, то для расчета размеров каймы знака и элементов изображения, относящихся к главным объектам, а также расстояния между ними и надписями, соответствующими второстепенным объектам, применяют больший размер шрифта. Размеры элементов изображения, относящихся ко второстепенным объектам, определяют в этом случае по меньшему размеру шрифта.

(Измененная редакция, Изм. № 4).

3.10. Размер вставок на знаках 5.20.1 должен определяться в соответствии с требованиями пп. 3.5 - 3.7.

Ширина каймы вставок должна быть равна 0,1h_п.

(Измененная редакция, Изм. № 1).

3.11. Высота цифр знака 5.29.1, изображение которого используют на других знаках или вставках, должна быть равна h_п, принятой для надписей на этих знаках. При этом ширина обрамляющей каймы должна быть равна 0,1h_п, внутренний радиус закругления каймы - 0,15h_п, внешний вертикальный размер изображения знака - 1,5h_п.

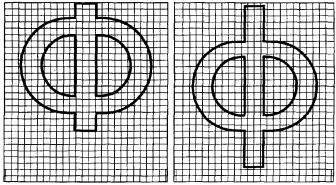

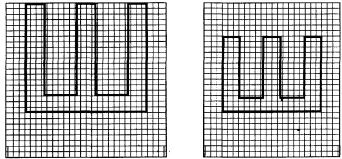

Таблица 10

РУССКИЙ АЛФАВИТ
