Опорные кабельные конструкции

Технические условия

ТУ 3449-009-51216464-01



Согласовано



Главный инженер

Утверждаю

ОАО «ЛЮБЕРЕЦКИЙ ЗАВОД МОНТАЖАВТОМАТИКА»

Зам. директора ООО НОРМА-РТМ

Жаров В.В.

Гуров А.М.

Согласовано письмом от 21.08.01

20.08.01



Взамен ТУ 3349-005-17416124-00



Дата введения 01. 10.2001 г.



Главный специалист

ООО НОРМА-РТМ

Чудинов М.А.

20.08.2001 г.

Содержание

1 Технические требования

1.2 Основные параметры и размеры.

1.3 Характеристики.

1.4 Маркировка

1.5 Упаковка.

2 Требования безопасности.

3 Правила приемки

4 Методы контроля

5 Транспортирование и хранение

6 Указания по монтажу и эксплуатации

7 Гарантии изготовителя

Приложение А Перечень документов, на которые даны ссылки в настоящих технических условиях.

Приложение Б Перечень приборов, инструментов и оборудования, необходимых для контроля продукции

Приложение В Перечень эталонов, необходимых для контроля продукции

Приложение Г1 Общие виды конструкций серии «К»

Приложение Г2 Общие виды конструкций серии «П»



Настоящие технические условия распространяются на опорные кабельные конструкции, (в дальнейшем конструкции), предназначенные для монтажа трубных и электрических проводок систем автоматизации.

Технические условия распространяются на конструкции серии «К», у которых крепление полки к стойке производится за счет специальной формы хвостовика, и конструкции серии «П», соединение которых между собой производится на базе перфорированных профилей.

Полки рассчитаны на сосредоточенную нагрузку, приложенную к средней части полки до 3800 Н.

Полки имеют рабочую длину от 50 до 400 мм.

Стойки изготовляются рабочей длиной до 2000 мм и могут устанавливаться с креплением к стенам, либо к перекрытиям и элементам строительных конструкций.

Конструкции могут эксплуатироваться в климатических зонах У, УХЛ с категорией размещения 1 по ГОСТ 15150.

Стойкость к промышленной атмосфере определяется типом покрытия.

Настоящие технические условия разработаны взамен ТУ 3449-005-17416124-00.

Примеры записи конструкций в спецификации оборудования, изделий и материалов (рабочая документация СА) и в спецификации других изделий:

Стойка кабельная серии «К» длиной 400 мм с покрытием эмаль ПФ-133 светло-серая:

Стойка К1150-2 ТУ 3449-009-51216464-01.

Полка кабельная серии «К» рабочей длиной 400 мм с покрытием грунтом ГФ021:

Полка К1163-1 ТУ 3449-009-51216464-01

Полка кабельная серии «С» рабочей длиной 200 мм с цинковым покрытием (из оцинкованного листа):

Полка ПКП-200-3 ТУ 3449-009-51216464-01

1 Технические требования

1.1 Общие требования

1.1.1 Конструкции должны соответствовать требованиям настоящих технических условий и комплекта документации, приведенной в таблице 1.

1.2 Основные параметры и размеры.

1.2.1 Краткое обозначение, наименование, габаритные размеры и коды ОКП конструкций приведены в таблицах 1, .

Таблица 1 Конструкции серии «К»

Краткое обозначение

Наименование

Габаритные размеры, мм

Код ОКП

Обозначение чертежа

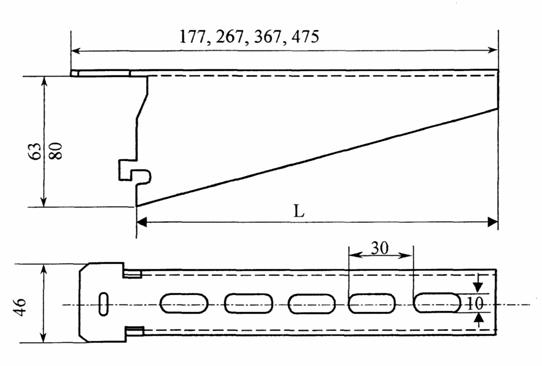

К 1160

Полка

177×46×63

34 4961 6601

К-1160.000

К 1161

Полка

267×46×63

34 4961 6602

К-1161.000

К 1162

Полка

367×46×80

34 4961 6603

К-1162.000

К 1163

Полка

475×46×80

34 4961 6604

К-1163.000

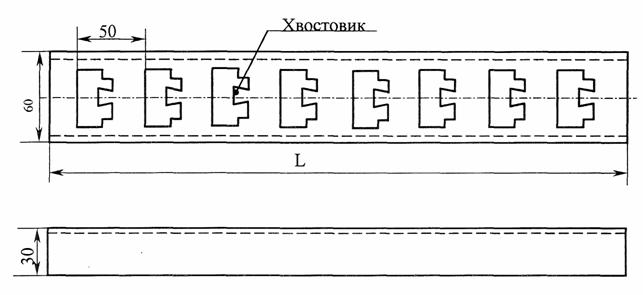

К 1150

Стойка

60×30×400

34 4961 6605

К-1150.000

К 1151

Стойка

60×30×600

34 4961 6606

К-1150.000

К 1152

Стойка

60×30×800

34 4961 6607

К-1150.000

К 1153

Стойка

60×30×1200

34 4961 6608

К-1150.000

К 1154

Стойка

60×30×1800

34 4961 6609

К-1150.000

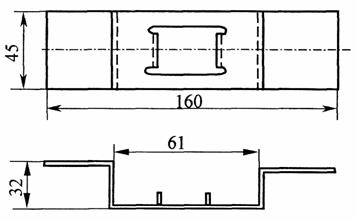

К 1157

Скоба

160×45×32

34 4961 6610

1.4.107.00.00

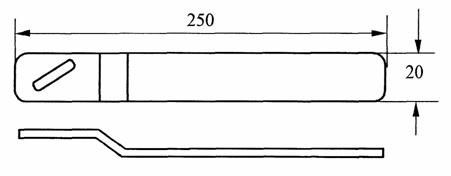

К 1158

Ключ

20×20×250

34 49616611

1.4.108.00.00

Таблица 1а Конструкции серии «П»

Краткое обозначение

Наименование

Габаритные размеры, мм

Код ОКП

Рис.

Обозначение чертежа

А

В

L

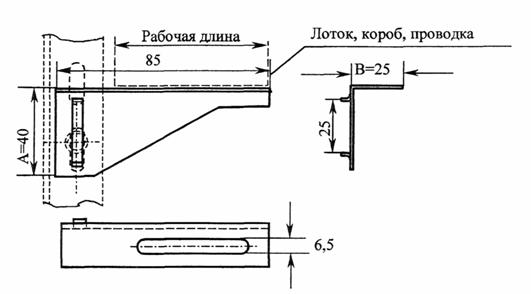

ПКП-50

Полка

40

25

85

34 49616612

Г.2.1

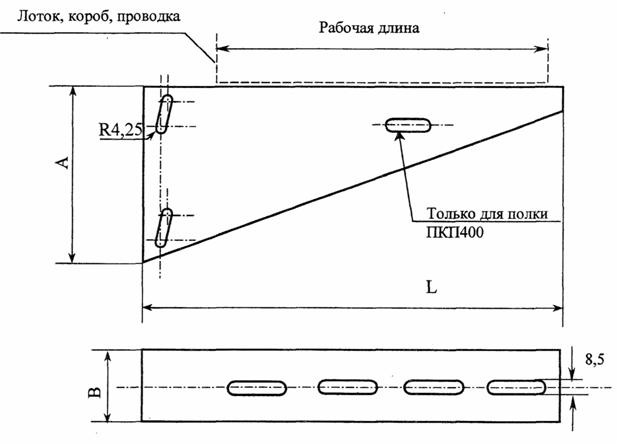

ПКП-100

55

38

155

34 4961 6613

Г.2.2



ПКП-150

60

38

200

34 4961 6614



ПКП-200

65

38

245

34 49616615



ПКП-300

80

38

365

34 4961 6616



ПКП-400

100

38

455

34 49616617

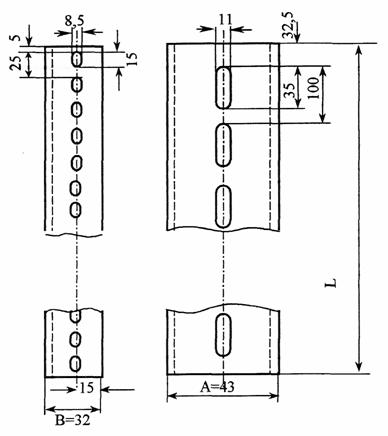

СКП-400

СКП-600

СКП-800

СКП-1000

СКП-1200

СКП-2000

Стойка

43

32

400

600

800

1000

1200

2000

34 49616618

Г.2.3

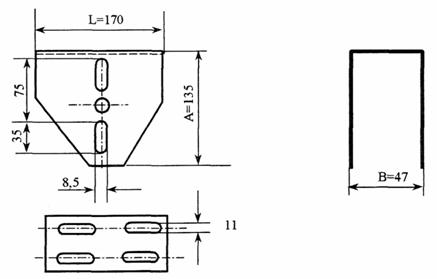

СОП

Скоба

135

47

170

34 49616619

Г.2.4

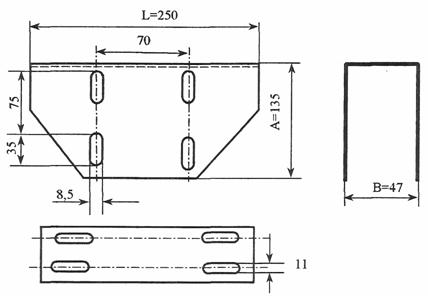

СДП

Скоба двойная

135

47

250

34 49616611

Г.2.5

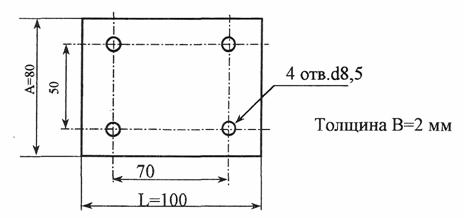

ПСП

Пластина соединительная

80

2

100

34 4961 6620

Г.2.6

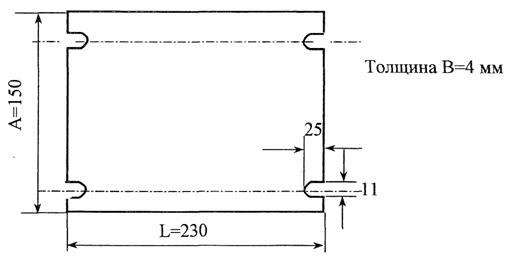

ПОП

Пластина опорная

150

4

230

34 49616621

Г.2.7



1.2.2 Конструкции должны выдерживать нагрузки, приведенные в таблицах 2, 2а, 2б.

Таблица 2. Допустимые нагрузки на конструкции серии «К»

Краткое обозначение

Наименование

Рабочая длина, L, мм

Максимально-допустимая нагрузка на середине полки, Н или максимально-допустимый момент для стойки, Н.м

К 1160

Полка

160

3800

К 1161

Полка

250

2400

К 1162

Полка

350

2500

К 1163

Полка

455

1900

К 1150-К1154

Стойка

400-1800

430

Таблица 2 а. Допустимые нагрузки на полки серии «П»

Краткое обозначение

Наименование

Рабочая длина, L, мм

Допустимые нагрузки

Рабочая, приложенная в середине рабочей части, Н

Монтажная нагрузка (от веса человека, наступившего на конец полки), Н.

ПКП-50

Полка

50

660

-

ПКП-100

100

700

800





2600

-

ПКП-150

150

900

800





2800

-

ПКП-200

200

700

800





2600

-

ПКП-300

300

375

800





2275

-

ПКП-400

400

480

800





2400

-

Таблица 2 б. Допустимые нагрузки на стойки, скобы и пластины конструкций серии «П»

Краткое обозначение

Наименование

Виды и величины нагрузок

СКП-400

СКП-600

СКП-800

СКП-1000

СКП-1200

СКП-2000

Стойка

Изгибающий момент от нагруженных полок для закрепленной к перекрытию стойки - 330Н∙м.

Максимально допустимый момент от одной полки в условиях закрепления стойки к основанию около каждой полки - 450 Н∙м

СОП

Скоба

Используется для крепления стоек к полу или перекрытию, а также раскосов, оттяжек к стойкам, лоткам, коробам, тросовым проводкам и др. Расчетная нагрузка на осевые нагрузки вдоль стойки - 950Н.

Расчетный опрокидывающий момент при сварке стойки со скобой - 330Н*м, при болтовом креплении стоек -240Н*м

На продольное растягивающее усилие растяжек, раскосов -2800 Н

Расчетное усилие на отрыв скобы от перекрытия 34160 Н

СДП

Скоба двойная

Используется для крепления сдвоенных стоек к полу или перекрытию

Расчетная нагрузка на осевые нагрузки вдоль стоек -1900Н

На опрокидывающий момент (при сварке стойки со скобой)- 1825Н*м

На опрокидывающий момент стоек (при болтовом креплении стоек) -720 Н*м. Расчетное усилие на отрыв скобы от перекрытия 34160 Н

ПСП

Пластина соединительная

Предназначена для соединения двух стоек между собой параллельно и последовательно.

ПОП

Пластина опорная

Предназначена для установки стоек или полок к строительному основанию с приваркой ее к полке или стойке

Прочность стойки с пластиной на отрыв от основания 34160Н

На опрокидывающий момент - 330 Н*м

1.2.3 Виды покрытий приведены в таблице 3.

Таблица 3.

Обозначение вида покрытия

Вид покрытия

1

Грунт ГФ021

2

Эмаль ПФ-133 светло-серая ГОСТ 926

3

Из оцинкованного листа по ГОСТ 14918 1я группа. (Толщина покрытия 18-40 мкм)

4

Из оцинкованного листа с покрытием эмалью ПФ-133

5

Другие схемы покрытий (по договоренности с изготовителем)

Примечание. Вид покрытия 1 является предварительным. Для обеспечения климатического исполнения У, УХЛ с категорией размещения 1, после монтажа на конструкции должны быть нанесены покрытия по указаниям рабочей документации проекта, либо по технологическим инструкциям монтажной организации.

1.3 Характеристики.

1.3.1 Используемые материалы должны соответствовать действующим стандартам и техническим условиям на них.

1.3.2 Допуски на размеры не должны превышать h 14, H14, .

1.3.3 Заусенцы и острые кромки не допускаются.

1.3.4 На поверхности деталей допускаются отдельные отпечатки, царапины и риски, защищенные покрытием. Исполнение изделий из оцинкованного листа на срезах не защищается. Защита мест обрезки от коррозии обеспечивается протекторным эффектом. Толщина покрытий должна быть не менее, указанной в рабочих чертежах.

1.3.5. Лакокрасочные покрытия должны быть не ниже класса V по ГОСТ 9.032 и соответствовать требованиям ГОСТ 9.401.

1.3.6 Металлические покрытия должны соответствовать требованиям ГОСТ 9.301, ГОСТ 9.303, ГОСТ 9.306.

1.3.7 Конструкции должны быть устойчивы к воздействию факторов внешней среды для условий эксплуатации У, УХЛ, категория размещения 1.

1.3.8 Полки должны устанавливаться на стойки К1150-К1154 и запираться путем поворота на 45° хвостовика стойки ключом К1158. При этом должно обеспечиваться переходное сопротивление между стойкой и полкой не более 0,1 Ом.

1.3.9 Установленный срок службы конструкций до замены - не менее 20 лет при условии применения типа покрытия в соответствии с условиями промышленной атмосферы и их восстановления по мере разрушения. Критерием предельного состояния является наличие ржавых пятен на поверхности деталей при глубине очагов коррозии более 0,2 мм.

1.4 Маркировка

1.4.1 Маркировка выполняется на бирке, прикрепляемой к упаковочным пакетам или таре.

На ней должно быть указано:

обозначение изделия;

товарный знак завода-изготовителя;

год изготовления;

количество изделий в упаковке.

1.4.2 Транспортная маркировка грузовых мест должна быть выполнена в соответствии с ГОСТ 14192 раздел 1.

1.5 Упаковка.

1.5.1 Крупногабаритные кабельные конструкции упаковывают в пакеты, другие изделия - в тарные ящики любого типа. Допускаются другие способы упаковки, обеспечивающие сохранность изделий при транспортировании и хранении.

2 Требования безопасности.

2.1 Изделия должны применяться и монтироваться в соответствии с инструкцией по применению, утвержденной заводом-изготовителем.

3 Правила приемки

3.1 Для проверки соответствия кабельных конструкций требованиям настоящих технических условий предприятие-изготовитель обязано производить приемо-сдаточные, и периодические испытания.

3.2 При приемо-сдаточных испытаниях должен проводиться 100% контроль на соответствие требованиям п.п. 1.3.3, 1.3.5, 1.3.6, 1.4, и выборочный контроль в размере не менее одного изделия каждого вида и исполнения за смену на соответствие требованиям п.п. 1.2.1, 1.3.1, 1.3.2, 1.3.4, 1.5.

3.3 Периодические испытания проводятся один раз в три года. Им подвергаются:

представители каждого размера полки, стойки (максимальной длины) на соответствие требованиям п. 1.2.2 (по три изделия с любым типом покрытия);

представители изделий с каждым типом покрытия (по три представителя любого типа на один тип покрытия) на соответствие требованиям п.1.3.7;

представители конструкций (с любыми типами и размерами) по три представителя с каждым типом покрытия на соответствие требованиям п. 1.3.8.

3.4 При получении неудовлетворительных результатов при испытаниях хотя бы по одному из показателей, должны проводиться повторные испытания на удвоенном количестве конструкций. Результаты повторных испытаний являются окончательными.

3.5 Требования п. 1.3.9 не проверяются, а обеспечиваются расчетом конструкции.

4 Методы контроля

4.1 Проверку конструкций на соответствие п. 1.3.3, 1.3.5, 1.3.6, 1.4 проводят внешним осмотром, используя при необходимости 2-х кратную лупу. Качество покрытия производят сравнением с эталоном, утвержденным в установленном на предприятии - изготовителе порядке.

4.2 Проверку на соответствие п. 1.2.1, 1.3.2 проводят сравнением с чертежом и с использованием универсального мерительного инструмента, приведенного в приложении Б.

4.3 Проверку на соответствие п. 1.3.1 проводить по действующим стандартам или техническим условиям на материалы.

4.4 Проверку качества покрытий на соответствие п. 1.3.4 проводить визуальным контролем, измерением толщины покрытия и определением балла адгезии. Визуальный контроль выполнять по ГОСТ 9.032. Измерение толщины лакокрасочных покрытий производить толщиномерами с пределом измерения от 0 до 2 мм. Проверку балла адгезии проводить по ГОСТ 15140. Проверку металлических покрытий проводить по ГОСТ 9.302.

4.5 Проверку на соответствие требованиям п. 1.5 на прочность при транспортировании проводить испытанием на ударную прочность по ГОСТ 16962 метод 104-1, степень жесткости 1.

Допускается проводить испытания следующим образом: транспортную тару с упакованными в ней изделиями устанавливают и укрепляют в кузове грузового автомобиля. Испытание проводят при движении по грунтовым проселочным дорогам со скоростью 20-30 км/час на расстояние 200-300 км.

Изделия считаются выдержавшими испытания, если после испытания внешним осмотром не обнаружены механические повреждения покрытий и упаковки.

4.6 Испытания по п. 1.2.2 проводить следующим образом.

4.6.1 Испытания несущей способности полок.

Полка устанавливается в закрепленную к стене стойку и нагружается грузом, подвешиваемым по схеме рис.1 (на середину полки) для обеспечения усилия равного 1,1 от максимального значения, приведенного в таблицах 2, . После пятиминутной выдержки груз снимается. Изделие выдержало испытание, если при осмотре не обнаружены остаточные деформации.

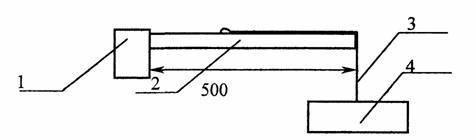

1 - полка; 2 - стойка; 3 - строп; 4 – груз

Рисунок 1 Схема испытания полок

4.6.2 Испытание стоек производить следующим образом.

1 - зажим; 2 - стойка; 3 - строп; 4 - груз массой 94 кг.

Рисунок 2 Схема испытания стоек серии «К»

Стойку зажать горизонтально. И нагрузить грузом по схеме рис.2, 2а. Выдержать в течение 5 мин. В результате испытаний не должно быть остаточных деформаций.

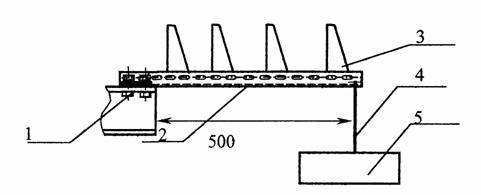

1 - зажим; 2 - стойка СКП; 3 - полка ГЖШОО 4 шт.; 4 - строп; 5 - груз массой 80 кг.

Рисунок 2.а. Схема испытания стоек серии «П»

4.7 Проверку на соответствие требованиям п. 1.3.7.

Испытание на устойчивость к воздействию климатических факторов по ГОСТ 9.401, ГОСТ 9.302.

Изделие считается выдержавшим испытания при отсутствии следов теплового воздействия на покрытия.

4.8 Проверку на соответствие требованиям п. 1.3.8 проводить совместно с испытаниями по п. 4.7 в следующем порядке.

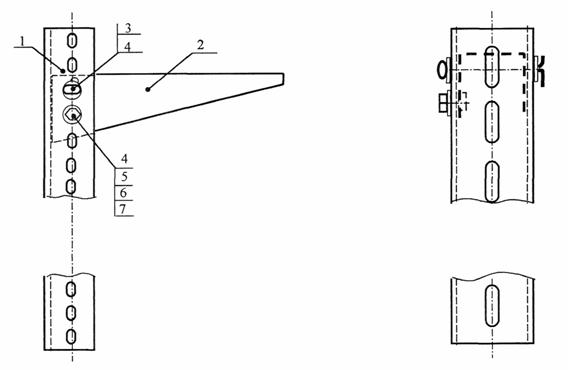

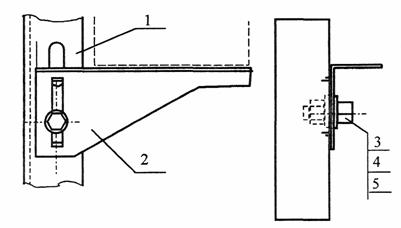

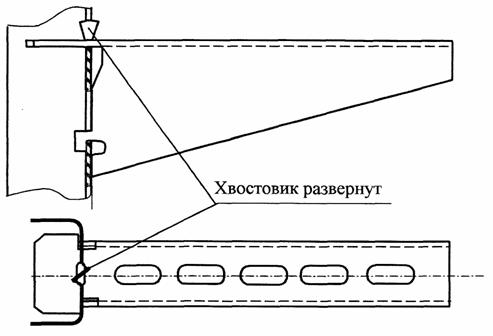

Собрать полку со стойкой по рис. Г1.5, Г2.8, Г2,9, повернуть хвостовик с использованием ключа К1158 на 45°для конструкций серии «К». Измерить сопротивление между полкой и стойкой (для контроля сопротивления на изделиях с лакокрасочным покрытием зачистить участки поверхности на полке и стойке). Наложить на оголенные от покрытия участки временную защиту от коррозии методами, принятыми на заводе. Произвести испытания в соответствии с п. 4.7. После завершения проверок по п. 4.7 замерить переходное сопротивление между полкой и стойкой. Нарушение качества покрытия на участках повреждения покрытий для проведения проверки переходного сопротивления не является браковочным признаком.

5 Транспортирование и хранение

Транспортирование может производиться любым видом транспорта при условии обеспечения сохранности груза и в соответствии с действующими правилами на транспорте.

Условия транспортирования упакованных конструкций в части воздействия климатических факторов должны соответствовать условиям 8 (ОЖ3)по ГОСТ 15150.

Хранение изделий должно соответствовать условиям хранения 6(ОЖ2) по ГОСТ 15150.

6 Указания по монтажу и эксплуатации

Полки и стойки не должны нагружаться основными и дополнительными нагрузками (масса электрических или трубных проводок и поддерживающих конструкций, монтажные, снеговые, ветровые, гололедные, вибрационные, сейсмические нагрузки) свыше указанных в таблице 2.

Конструкции, предназначенные для монтажа электрических проводок необходимо соединить с контуром заземления в соответствии с требованиями ПУЭ.

На конструкции с видом покрытия 1 после монтажа должны быть нанесены лакокрасочные покрытия по указаниям рабочей документации проекта.

При применении и монтаже конструкций следует руководствоваться инструкцией по монтажу кабельных конструкций, утверждаемой заводом - изготовителем в установленном порядке.

7 Гарантии изготовителя

Изготовитель гарантирует соответствие конструкций требованиям настоящих технических условий при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации конструкций 18 месяцев со дня ввода в эксплуатацию, при условии, что глубина коррозионного износа не превысит показатель, приведенный в п. 1.3.9, но не более 24 месяцев со дня получения потребителем.

Приложение А
Перечень документов, на которые даны ссылки в настоящих технических условиях.

Обозначение стандарта

Наименование стандарта

ГОСТ 14192-77

Маркировка грузов

ГОСТ 14918-80

Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 15140-78

Материалы лакокрасочные. Методы определения адгезии.

ГОСТ 15150-69

Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16962-71

Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний.

ГОСТ 9.032-74

ЕСЗКС Покрытия лакокрасочные. Группы, технические требования и обозначения.

ГОСТ 9.401-91

ЕСЗКС Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов.

ГОСТ 9.301-86

ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.302-88

ЕСЗКС Покрытия металлические и неметаллические неорганические. Методы контроля.

ГОСТ 9.303-84

ЕСЗКС Покрытия металлические и неметаллические неорганические. Общие требования к выбору.

ГОСТ 9.306-85

ЕСЗКС Покрытия металлические и неметаллические неорганические. Обозначения.

ГОСТ 926-82

Эмаль ПФ-133. Технические условия.

ПУЭ

Правила устройства электроустановок. Издание 6, 7.

Приложение Б
Перечень приборов, инструментов и оборудования, необходимых для контроля продукции

Наименование

Характеристика

Камера влаги

Размеры не менее 400×400×2000

Камера тепла

Размеры не менее 400×400×2000

Линейка

Пределы измерения 1 м, цена деления 1 мм.

Мост постоянного тока

Измерение сопротивления с точностью до 0,01 Ом

Рулетка

Стенд имитации транспортирования "СИТ"

Пределы измерения 2 м, цена деления 1 мм.

По документации, прилагаемой к стенду

Толщиномер лакокрасочных покрытий

Шкала 0-2 мм.

Толщиномер металлических покрытий по подложке из стали

Шкала до 100 мКм.

Штангенциркули ШЦ-1ДТЩ-2, ШЦ-3 ГОСТ 166-80

Цена деления 0,1 мм, пределы измерения 0-125 мм, 0-200 мм, 0-400 мм

Примечание. Все применяемые средства измерений и испытаний должны иметь свидетельства, клейма, отметки в паспортах или аттестатах о проведении проверки. Допускается применение другого оборудования с аналогичными характеристиками.

Приложение В
Перечень эталонов, необходимых для контроля продукции

1 Эталон лакокрасочного покрытия

Приложение Г1
Общие виды конструкций серии «К»

Рис. Г1.1 Полка

Рис. Г1.2. Стойка



Рис. Г1.3 Скоба К1157



Рис. Г 1.4 Ключ



Рис. Г 1.5 Полка К- в сборе со стойкой К-

Приложение Г2
Общие виды конструкций серии «П»



Рис. Г2.1 Полка ПКП-50

Рис. Г2.2 Полка ПКП-100 - ПКП-400

Рис.Г2.3 Стойка СКП

Рис. Г2.4 Скоба СОП



Рис. Г2.5 Скоба двойная СДП



Рис. 2.6 Пластина ПСП



Рис. Г2.7. Пластина ПОП.



1 - стойка СКП (профиль перфорированный); 2 - полка ПКП-50; 3 - болт М8х16.029 по ГОСТ 7798-70; 4 - шайба царапающая (зубчатая) 8-02; 5 – гайка М8.01.029 ГОСТ 5915-70

Рис. Г2.8 Установка полки ПКП-50



1 - стойка СКП; 2 - полка ПКП; 3 - шплинт стальной 8×60-02 по ГОСТ 397-79; 4 -шайба 8.01.029 по ГОСТ 6958-78 -3 ед.; 5 - болт М8×16.029 по ГОСТ 7798-70; 6 - шайба царапающая (зубчатая) 8-02; 7 - гайка М8.01.029 ГОСТ 5915-70

Рис. Г2.9 Установка полки ПКП-100-400 на стойке





Лист регистрации изменений





Изм

Номера листов (страниц)

Всего (страниц) в докум.

№ документа

Входящий № сопроводительного док. и дата

Подпись

дата





Измененных

Замененных

Новых

Анулированных









































































































































































































































































































































































Подп. и дата























Инв. № дубл.























Взам. инв. №























Подп. и дата























Инв. №  подл.

























КАТАЛОЖНЫЙ ЛИСТ ПРОДУКЦИИ



Код ЦСМ

01

200

Группа КГС

02

Е78

Регистрационный номер

034567



Код ОКП

11

344961



Наименование и обозначение продукции

12

Опорные кабельные конструкции







Обозначение нормативного или технического документа

14

ТУ 3449-009-51216464-01







Наименование нормативного или технического документа

15

Опорные кабельные конструкции







Код предприятия- изготовителя по ОКПО, штриховой код

16

01394509













Наименование предприятия-изготовителя

17

ОАО «Люберецкий завод Монтажавтоматика»













Адрес предприятия- изготовителя

18

140000, г. Люберцы, Моск. обл., ул. Котельническая, д.22













Телефон

19

503-84-88

Телефакс

20





















Телетайп

Тел

22

206-721













Наименование держателя подлинника ТУ

23

ООО "Норма-РТМ"













Адрес держателя подлинника



24

123298, Москва, ул.3-я Хорошевская, Д.2













Дата начала выпуска продукции

25

1 октября 2001 г.















Дата введения в действие нормативного документа



26

1 октября 2001 г.















Номер сертификата соответствия



27







30. Характеристики продукции

Опорные кабельные конструкции предназначены для прокладки трубных и электрических проводок систем автоматизации.

Конструкции собираются из стоек и полок. Стойки могут крепиться к перекрытиям или стенам. Для крепления к стенам поставляется специальная скоба. Длина полок от 85 до 455 мм, несущая способность от 1900 до 3800 Н. Стойки выпускаются длиной до 1800 мм.

Конструкции выпускаются с лакокрасоными и металлическими покрытиями. Климатическое исполнение и категория размещения У1, УХЛ1.







Фамилия

Подпись

Дата

Телефон

Заполнил

04

Чудинов



20.08.2001

191-11-24

Зарегистрировал

05









Ввел в каталог

05













:: На правах рекламы ::






Яндекс цитирования

   Copyright В© 2008-2024,  www.standartov.ru
