МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ

 РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ

ЛИФТЫ ДЛЯ ТРАНСПОРТИРОВАНИЯ

ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ

В ЗДАНИЯХ И СООРУЖЕНИЯХ.

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

НПБ 250-97

МОСКВА  1998

Разработаны Главным управлением Государственной противопожарной службы (ГУГПС) МВД России, Всероссийским научно-исследовательским институтом противопожарной обороны (ВНИИПО) МВД России, МОС ОТИС.

Внесены и подготовлены к утверждению нормативно-техническим отделом ГУГПС МВД России.

Утверждены и введены в действие  приказом ГУГПС МВД России от 30.12.1997 г. № 82.

Дата введения в действие 01.01.1998 г.

Вводятся впервые.

СОДЕРЖАНИЕ



МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

НОРМЫ ПОЖАРНОЙ БЕЗОПАСНОСТИ

ЛИФТЫ ДЛЯ ТРАНСПОРТИРОВАНИЯ

ПОЖАРНЫХ ПОДРАЗДЕЛЕНИЙ

В ЗДАНИЯХ И СООРУЖЕНИЯХ.

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Fire fighting lifts

General technical requirements

НПБ 250-97

Дата введения в действие 01.01.1998 г.

1. Область применения

1.1. Настоящие нормы устанавливают общие технические требования к пассажирским лифтам, имеющим режим работы “перевозка пожарных подразделений”.

Проектирование, изготовление и применение таких лифтов следует осуществлять в соответствии с требованиями настоящих норм, а также государственных стандартов, норм и правил, действующих на территории Российской Федерации.

Требования настоящих норм обязательны для предприятий, организаций, объединений и юридических лиц,  независимо от форм собственности и принадлежности, на всей территории Российской Федерации, а также для граждан.

1.2. Отступления от требований настоящих норм подлежат согласованию органами Государственной противопожарной службы МВД России в установленном порядке в соответствии с НПБ 03-93.

2. Нормативные ссылки

В настоящих нормах использованы ссылки на следующие нормативные документы:

ГОСТ 22011-95. Лифты пассажирские и грузовые. Технические условия.

ГОСТ 28911-91. Лифты и малые грузовые лифты. Устройства управления, сигнализации и дополнительные приспособления.

ГОСТ 30247.0-94. Конструкции строительные. Методы испытаний на огнестойкость. Общие требования.

ГОСТ 30247.1-94. Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции.

ГОСТ 30247.2-94. Конструкции строительные. Методы испытаний на огнестойкость. Двери и ворота.

ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть.

ГОСТ 30402-94. Материалы строительные. Метод испытания на воспламеняемость.

ГОСТ Р 51032-97. Материалы строительные. Метод испытания на распространение пламени.

ГОСТ 12.1.044-89. ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 12176-89. Кабели, провода и шнуры. Методы проверки на нераспространение горения.

СНиП 2.01.02-85*. Противопожарные нормы.

СНиП 21-01-97. Пожарная безопасность зданий и сооружений.

СНиП 2.08.01-89*. Жилые здания.

СНиП 2.04.05-91*. Отопление, вентиляция и кондиционирование.

НПБ 03-93. Порядок согласования органами государственного пожарного надзора Российской Федерации проектно-сметной документации на строительство.

НПБ 241-97. Клапаны противопожарные вентиляционных систем. Методы испытаний на огнестойкость.

НПБ 239-97. Воздуховоды. Метод испытания на огнестойкость.

НПБ 240-97. Противодымная защита зданий и сооружений. Методы приемо-сдаточных и периодических испытаний.

МЭК 331-70. Испытание электрических кабелей на огнестойкость.

ПУБЭЛ. Правила устройства и безопасной эксплуатации лифтов.

ПУЭ. Правила устройства электроустановок.

3. Определения

В настоящих нормах применяются следующие термины:

Лифт для транспортирования пожарных подразделений – лифт, оснащенный системами управления, защиты и связи, обеспечивающими перемещение пожарных подразделений на этажи зданий (сооружений) при пожаре.

Основной посадочный этаж – этаж главного входа в здание (сооружение).

Режим “пожарная опасность” –  установленная последовательность действий системы управления лифтом,  предусматривающая при возникновении пожара в здании (сооружении) принудительное движение кабины лифта на основной посадочный этаж с исключением команд управления из кабины и зарегистрированных попутных вызовов.

Режим “перевозка пожарных подразделений” – установленная последовательность действий системы управления лифтом для транспортирования пожарных подразделений, обеспечивающая его работу с выполнением команд управления, подаваемых пожарными только из кабины лифта.

4. Функциональное назначение, основные параметры и размеры

4.1. Лифты для транспортирования пожарных подразделений (далее – лифты для пожарных) являются составной частью комплекса инженерного оборудования зданий и сооружений различного назначения, а также одним из видов пожарно-технических средств, обеспечивающих перемещение пожарных подразделений на этажи зданий (сооружений) различного назначения для выполнения работ по спасанию людей, обнаружению и тушению пожара.

4.2. Основные параметры и размеры лифтов для пожарных должны соответствовать данным таблицы.

Основные параметры и размеры

лифтов для пожарных

Показатель

Норма

Грузоподъемность, кг, не менее:

                для жилых зданий

                для общественных и производственных зданий

630

1000

Скорость перемещения в зависимости от высоты подъема (Н, м) лифта, м/с, не менее

Н/60

Размеры кабины в плане:

                для жилых зданий

                для остальных зданий

В соответствии со СНиП 2.08.01

В соответствии с ПУБЭЛ

5. Конструктивное исполнение

5.1. Требования к конструкциям лифтов для пожарных

5.1.1. Конструкции лифтов для пожарных должны соответствовать требованиям настоящих норм, ПУБЭЛ и ГОСТ 28911.

5.1.2. Размещение лифта для пожарных в здании (сооружении) должно быть предусмотрено на путях движения пожарных подразделений и должно обеспечивать доступ пожарных во все помещения на всех этажах.

5.1.3. В период нормального функционирования лифт для пожарных должен находиться в эксплуатации в качестве пассажирского либо служебно-хозяйственного лифта.

Лифты для пожарных могут устанавливаться в самостоятельном лифтовом холле или в общем, лифтовом холле с другими пассажирскими лифтами и объединяться с ними системами автоматического группового управления.

5.1.4. В непосредственной близости от лифта для пожарных, как правило, должен предусматриваться выход на эвакуационную лестничную клетку.

5.1.5. Один и тот же лифт для пожарных, как правило, не должен иметь остановок в надземных и подземных частях зданий (сооружений). Допускается, чтобы лифт имел остановки в надземной и 2 уровнях подземной частей здания (сооружения), включая цокольный этаж. При 3 и большем количестве уровней (этажей) подземной части следует применять отдельный лифт для пожарных, имеющий остановки на этих уровнях.

5.1.6. Двери кабин и шахт лифтов для пожарных должны быть автоматическими горизонтально-раздвижными центрального или бокового открывания, включая телескопическое исполнение, и должны сохранять работоспособность при избыточном давлении в шахте, создаваемом приточной противодымной вентиляцией.

5.1.7. Двери шахт лифтов для пожарных должны быть противопожарными с пределами огнестойкости не менее 1,0 ч (ЕI 60 по СНиП 21-01 и ГОСТ 30247.2). Допускается располагать лифт для пожарных в общей шахте с другими лифтами. В этом случае двери шахт всех лифтов, размещенных в общей шахте (см. приложение, рис. 1), должны быть противопожарными с пределами огнестойкости не менее 1,0 ч (ЕI 60 по СНиП 21-01 и ГОСТ 30247.2).

5.1.8. В крыше кабины лифта для пожарных в соответствии с ГОСТ 22011 должен быть предусмотрен люк, отвечающий требованиям ПУБЭЛ.

5.1.9. Ограждающие конструкции (стены, пол, потолок и двери) купе кабины лифтов для пожарных следует изготавливать из негорючих материалов или материалов группы горючести Г1 по ГОСТ 30244.

Пожарно-технические характеристики материалов для отделки (облицовки) поверхностей конструкций стен и потолков купе кабин лифтов для пожарных должны соответствовать следующим:

группа горючести по ГОСТ 30244................................. Г 2

группа воспламеняемости по ГОСТ 30402................... В 2

группа дымообразующей способности

по ГОСТ 12.1.044, п. 4.18 .............................................. Д 3*

группа токсичности при горении

по ГОСТ 12.1.044, п. 4.20............................................... Т 2

Пожарно-технические характеристики материалов для покрытий пола купе кабин лифтов для пожарных должны соответствовать следующим:

группа горючести по ГОСТ 30244............................... Г 3

группа распространения пламени

по ГОСТ Р 51032........................................................... РП 2

группа дымообразующей способности

по ГОСТ 12.1.044, п. 4.18............................................. Д 3

группа токсичности при горении

по ГОСТ 12.1.044, п. 4.20............................................. Т 2

______________________

*Допускается использовать материалы с коэффициэнтом дымообразования до 750м2кг включительно.

5.1.10. Материал покрытия пола кабины должен обеспечивать минимальный риск скольжения при его увлажнении или при увлажнении подошвы обуви пожарных.

Использование полированного камня (мрамор, гранит и т. п.) и других подобных материалов в качестве покрытия пола кабины не допускается.

5.1.11. В кабине лифта для пожарных должно быть установлено сигнальное устройство о перегрузке.

5.2. Требования к строительным конструкциям и оборудованию систем противопожарной защиты

5.2.1. Лифт для пожарных должен размещаться в выгороженной шахте. Ограждающие конструкции шахт должны иметь предел огнестойкости не менее 2,0 ч (REI 120 по СНиП 21-01 и ГОСТ 30247.1) В ограждающих конструкциях шахт допускается выполнять проемы и отверстия для установки дверей, оборудования лифта, а также для систем вентиляции.

5.2.2. Перед дверьми шахт лифтов для пожарных должны быть предусмотрены лифтовые холлы (тамбуры), как показано на рис. 1-3 приведенных в приложении, с размерами, указанными в соответствующих СНиП.

При установке лифтов для пожарных в группе с другими пассажирскими лифтами лифтовой холл на основном посадочном этаже допускается не выгораживать.

5.2.3. В случае установки лифта для пожарных в выгороженной шахте с общим лифтовым холлом с другими лифтами (см. приложение, рис. 2) ограждающие конструкции шахт этих лифтов должны иметь пределы огнестойкости не менее указанных в соответствующих СНиП, а двери шахт – 0,5 ч (Е 30 по СНиП 21-01, ГОСТ 30247.2).

5.2.4. Ограждающие конструкции лифтовых холлов (тамбуров) должны быть выполнены из противопожарных перегородок 1-го типа  с противопожарными дверями 2-го типа  по СНиП 2.01.02 (СНиП 21-01) в дымогазонепроницаемом исполнении. Указанные двери должны иметь устройства самозакрывания и уплотнения в притворах с обеспечением сопротивления дымогазопроницанию не менее 50000 кг-1·м-1.

5.2.5. Ограждающие конструкции и двери машинных помещений лифтов для пожарных, вне зависимости от типа привода лифтов, должны быть противопожарными с пределами огнестойкости не менее 2,0 и 1,0 ч соответственно (REI 120 и EI 60 по СНиП 21-01 и ГОСТ 30247.1, ГОСТ 30247.2).

Сопротивление дымогазопроницанию дверей машинных помещений должно быть не менее 50000 кг-1·м-1.

Каналы для прокладки гидроприводов должны иметь пределы огнестойкости не менее 1,0 ч (REI 60 по СНиП 21-01 и ГОСТ 30247.1).

5.2.6. Шахты лифтов для пожарных, а также их лифтовые холлы (тамбуры) в подземных и цокольных этажах зданий (сооружений) должны быть оснащены автономными системами приточной противодымной вентиляции для создания избыточного давления при пожаре по СНиП 2.04.05. Количество подаваемого воздуха следует определять расчетом при скорости истечения не менее 1,3 м/с через одну открытую дверь лифтового холла или тамбура, для шахты – с учетом одной открытой двери на этаже пожара.

Для подачи воздуха в лифтовые холлы или тамбуры допускается применение систем, обслуживающих лифтовые шахты, при устройстве в проемах их ограждающих конструкций нормально-закрытых противопожарных клапанов, пределы огнестойкости которых не меньше пределов огнестойкости ограждающих конструкций шахт.

5.2.7. В лифтовых холлах или тамбурах лифтов для пожарных должны быть установлены пожарные извещатели системы пожарной сигнализации зданий (сооружений).

5.2.8. При оборудовании зданий (сооружений) водяными установками пожаротушения размещение оросителей перед лифтами для пожарных и в холлах (тамбурах) этих лифтов не требуется.

5.2.9. Проникновение воды, используемой для тушения пожара, в шахты и машинные помещения лифтов для пожарных следует предотвращать посредством необходимых строительных мероприятий.

6. Системы управления, сигнализации, связи и энергоснабжения

6.1. Система управления лифтом для пожарных должна отвечать требованиям настоящего раздела, ПУБЭЛ и ГОСТ 28911.

6.2. Система управления должна:

объединять групповым управлением лифты для пожарных между собой, а также с другими пассажирскими лифтами в соответствии с ПУБЭЛ;

обеспечивать возможность подключения к системе диспетчеризации и (или) центральному пульту управления системы противопожарной защиты (ЦПУ СПЗ).

6.3. Система управления лифтом для пожарных должна обеспечивать выполнение режимов:

“пожарная опасность”;

“перевозка пожарных подразделений”.

6.4. В режиме “пожарная опасность” должен выполняться следующий алгоритм.

6.4.1. При возникновении пожара из системы пожарной сигнализации здания (сооружения) в систему управления лифтом должен быть подан электрический сигнал.

6.4.2. После принятия сигнала о пожаре система управления лифтом автоматически переходит в режим “пожарная опасность”, при котором обеспечивается принудительное движение кабины на основной посадочный этаж.

6.4.3. Если кабина находится в надземной части здания (сооружения), выполняется следующее.

6.4.3.1. При движении вверх кабина останавливается на ближайшем по ходу движения этаже и, не открывая двери, не реагируя на приказы и попутные зарегистрированные вызовы, отправляется вниз на основной посадочный этаж.

6.4.3.2. При движении кабины вниз или стоянке на любом этаже, кроме основного посадочного, кабина отправляется на основной посадочный этаж, не реагируя на приказы и зарегистрированные попутные вызовы. Если кабина стоит на этаже с открытыми дверьми и в ней находятся пассажиры, двери автоматически закрываются и кабина также отправляется на основной посадочный этаж.

6.4.4. Если кабина находится в подземной части здания (сооружения), выполняется следующее.

6.4.4.1. При движении вниз кабина останавливается на ближайшем по ходу движения этаже и, не открывая двери, не реагируя на приказы и попутные зарегистрированные вызовы, отправляется на основной посадочный этаж.

6.4.4.2. При движении кабины вверх или стоянке на любом этаже, кроме основного посадочного, кабина отправляется на основной посадочный этаж, не реагируя на приказы и зарегистрированные попутные вызовы. Если кабина стоит на этаже с открытыми дверьми и в ней находятся пассажиры, двери автоматически закрываются и кабина также отправляется на основной посадочный этаж.

6.4.5. Во всех случаях после прибытия кабины на основной посадочный этаж двери кабины автоматически открываются и остаются открытыми, после чего возможность дальнейшего движения кабины в этом режиме исключается.

6.4.6. Согласно п. 6.4.17 ПУБЭЛ, если в кабине предусмотрена кнопка “Стоп”, то при движении кабины с пассажирами в режиме “пожарная опасность” действие ее исключается.

6.4.7. Если включение режима “пожарная опасность” произошло во время выполнения режима “ревизия” или в момент технического обслуживания, то должен подаваться звуковой сигнал, после чего, если это возможно, лифт должен быть переведен в нормальный режим работы, что позволит включить режим “пожарная опасность”.

6.5. Перевод лифта в режим “перевозка пожарных подразделений” может быть произведен только после выполнения режима “пожарная опасность”.

6.6. Режим “перевозка пожарных подразделений” включается из кабины.

6.6.1. Включение режима “перевозка пожарных подразделений” должно производиться при помощи специального ключа, который вставляется в гнездо, расположенное на панели управления или рядом с ней. Ключ поворачивают из позиции “Выключено” (Выкл.) в позицию “Включено” (Вкл.). Ключ должен выниматься из гнезда только в позиции “Выключено”.

6.6.2. Если во время работы в режиме “перевозка пожарных подразделений” ключ повернуть из позиции “Включено” в позицию “Выключено”, то лифт автоматически переходит в режим “пожарная опасность” и осуществляются действия согласно п. 6.4.

6.6.3. В режиме “перевозка пожарных подразделений” управление лифтом может производиться только из кабины, действие вызовов с этажных площадок исключается, должна быть предусмотрена возможность остановки лифта по приказу с панели управления кабины на всех обслуживаемых этажах.

Приказ для движения подается путем нажатия кнопки приказов на панели управления с номером нужного этажа. После нажатия этой кнопки двери лифта начнут закрываться, при этом кнопку приказов нужно держать в нажатом состоянии до полного закрытия дверей. Отпускание кнопки в процессе закрытия приводит к автоматическому возвращению дверей в открытое положение. Допускается закрытие дверей производить путем нажатия специальной кнопки, предусмотренной для использования только в режиме “перевозка пожарных подразделений”. Причем действие специальной кнопки “Закрытие дверей” должно быть аналогичным описанному действию кнопки приказов.

После остановки кабины на нужном этаже двери остаются в закрытом положении. После нажатия на специальную кнопку “Открытие дверей”, используемую только в режиме “перевозка пожарных подразделений”, двери лифта начнут открываться. При этом специальную кнопку “Открытие дверей” нужно держать в нажатом состоянии до полного открытия дверей, отпускание кнопки в процессе открытия приводит к автоматическому возвращению дверей в закрытое положение. Для лифтов, которые в соответствии с ПУБЭЛ оснащены кнопкой “Открытие дверей”, используемой в режиме нормальной эксплуатации, допускается специальную кнопку не устанавливать. При этом алгоритм работы кнопки “Открытие дверей” в этом режиме должен быть таким же, как алгоритм работы специальной кнопки “Открытие дверей”. Допускается автоматическое открытие дверей в режиме “перевозка пожарных подразделений” после остановки кабины на основном посадочном этаже.

Действие специальных кнопок “Открытие дверей” и “Закрытие дверей” в других режимах не допускается.

6.7. Гнездо для специального ключа, переводящего работу лифта в режим “перевозка пожарных подразделений”, а также специальные кнопки “Открытие дверей”, “Закрытие дверей” (если они имеются) следует размещать вблизи пульта управления или на самом пульте управления в кабине. Допускается размещать гнездо для специального ключа, а также специальные кнопки в нише с дверкой.

Вместо запираемой дверки для закрытия ниши можно использовать стекло толщиной не менее 4 мм, которое разбивают в случае необходимости для переключения лифта в режим “перевозка пожарных подразделений”.

Лифты для пожарных, устанавливаемые в общественных зданиях, в которых осуществляется контроль за входящими в здание лицами, допускается не оборудовать нишей для размещения специального ключа и специальных кнопок.

6.8. Аппараты и устройства (фотоэлементы, сенсорные кнопки и т. п.), на работу которых оказывают вредное воздействие дым и повышенная температура, в конструкции лифта для пожарных применять не допускается.

6.9. Должно быть предусмотрено световое табло в кабине и на основном посадочном этаже, показывающее местоположение кабины и направление ее движения.

6.10. В режиме работы лифта “перевозка пожарных подразделений” должна быть обеспечена переговорная связь между диспетчерским пунктом или ЦПУ СПЗ, если такие имеются, и кабиной лифта, а также с основным посадочным этажом.

6.11. Энергоснабжение лифтов для пожарных производится как для электроприемников I категории согласно пп. 1.2.17 и 1.2.18 ПУЭ. При этом в общественных зданиях высотой более 50 м от уровня подъезда пожарных машин до низа оконных проемов верхнего этажа (не считая верхних технических этажей) энергоснабжение лифтов для пожарных производится как для особой группы электроприемников I категории.

7. Методы контроля

7.1. Конструкции, оборудование и материалы, применяемые в лифтах для пожарных, подлежат испытаниям на огнестойкость и пожарную опасность.

Перечень конструкций, оборудования и материалов лифтов для пожарных, для которых необходимо проведение испытаний, включает в себя:

противопожарные двери шахт;

противопожарные дымогазонепроницаемые двери лифтовых холлов (тамбуров) и машинных помещений;

воздуховоды приточной противодымной вентиляции;

противопожарные клапаны приточной противодымной вентиляции;

силовые и слаботочные электрокабели систем электропитания и связи пожарных лифтов;

материалы кабин.

7.2. Противопожарные двери шахт лифтов для пожарных  подлежат испытаниям на огнестойкость согласно требованиям ГОСТ 30247.2.

7.3. Противопожарные дымогазонепроницаемые двери лифтовых холлов (тамбуров) и машинных помещений лифтов для пожарных подлежат испытаниям на огнестойкость согласно требованиям ГОСТ 30247.2 и на дымогазопроницаемость согласно требованиям “Методики испытания дверей и ворот на дымогазопроницаемость” (ВНИИПО МВД России, 1994), действующей до введения в действие НПБ “Двери и ворота. Метод испытаний на дымогазопроницаемость”.

7.4. Воздуховоды приточной противодымной вентиляции подлежат испытаниям на огнестойкость согласно требованиям НПБ 239.

7.5. Противопожарные клапаны приточной противодымной вентиляции подлежат испытаниям на огнестойкость согласно требованиям НПБ 241.

7.6. Электрокабели систем электропитания и связи лифтов для пожарных, подводимые к машинным помещениям, подлежат испытаниям на пожарную опасность согласно требованиям стандарта МЭК 331, ГОСТ 12176.

7.7. Материалы кабин лифтов для пожарных подлежат испытаниям на пожарную опасность согласно требованиям ГОСТ 30244, ГОСТ 12.1.044, ГОСТ 30402.

7.8. Лифты для пожарных должны подвергаться техническому освидетельствованию согласно требованиям раздела II ПУБЭЛ.

При проведении полного и периодического технических освидетельствований должна проверяться работоспособность лифта в режимах “пожарная опасность” и “перевозка пожарных подразделений”.

7.9. Системы приточной противодымной вентиляции лифтов для пожарных подлежат приемо-сдаточным и периодическим испытаниям согласно требованиям НПБ 240.

Приложение

Рекомендуемое

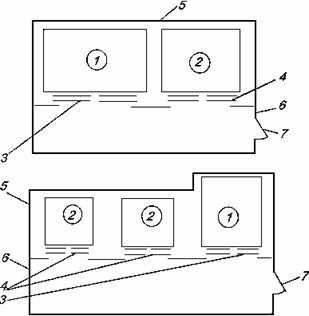

Рис. 1. Примеры размещения лифта для пожарных в общей шахте с другими пассажирскими лифтами:

1  – лифт для пожарных;  2  – пассажирские лифты; 3 –  противопожарная дверь шахты лифта для пожарных с пределом огнестойкости EI 60; 4 – противопожарная дверь шахты пассажирских лифтов с пределом огнестойкости EI 60; 5 – ограждающие конструкции общей шахты с пределом огнестойкости REI 120; 6 – противопожарные перегородки 1-го типа, ограждающие лифтовый холл (тамбур); 7 – противопожарная дверь 2-го типа лифтового холла (тамбура) в дымогазонепроницаемом исполнении

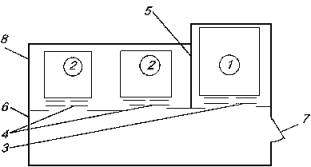

Рис. 2. Примеры размещения лифта для пожарных в обособленной (выгороженной) шахте с общим лифтовым холлом с другими лифтами:

1 – лифт для пожарных; 2 – пассажирские лифты; 3 – противопожарная дверь шахты лифта для пожарных с пределом огнестойкости EI 60; 4 – противопожарная дверь шахты пассажирских лифтов с пределом огнестойкости E 30; 5 – ограждающие конструкции  шахты лифта для пожарных с пределом огнестойкости REI 120; 6 – противопожарные перегородки 1-го типа, ограждающие лифтовый холл; 7 – противопожарная дверь 2-го типа лифтового холла в дымогазонепроницаемом исполнении; 8 – ограждающие конструкции шахты пассажирских лифтов с пределами огнестойкости, установленными соответствующими СНиП

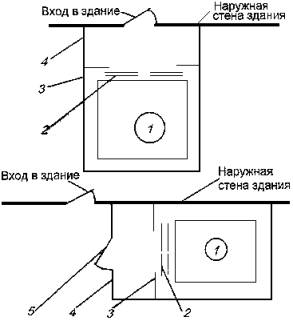

Рис. 3. Примеры размещения лифта для пожарных у наружной стены общественного или производственного здания (сооружения):

1 – лифт для пожарных; 2 – противопожарная дверь шахты лифта для пожарных с пределом огнестойкости EI 60; 3 – ограждающие конструкции  шахты с пределом огнестойкости REI 120; 4 – противопожарные перегородки 1-го типа, ограждающие лифтовый холл (тамбур); 5 – противопожарная дверь 2-го типа лифтового холла (тамбура) в дымогазонепроницаемом исполнении



* Допускается использовать материалы с коэффициентом дымообразования до 750 м2/кг включительно.
