КОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА

ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ

операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений

10. ГЕРМЕТИЗАЦИЯ СТЫКОВ НАРУЖНЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ТР 94.10-99

МОСКВА-2000

Технический регламент операционного контроля качества разработан по 12 видам строительно-монтажных работ, каждый из которых издан отдельным томом:

1. Производство земляных работ (ТР 94.01-99)

2. Устройство оснований и возведение фундаментов (ТР 94.02-99)

3.1. Монтаж сборных бетонных и железобетонных конструкций при возведении подземной части зданий (ТР 94.03.1-99)

3.2. Монтаж сборных железобетонных конструкций при возведении надземной части зданий (ТР 94.03.2-99)

4. Строительство кирпичных зданий (ТР 94.04-99)

5. Монтаж санитарно-технических систем (ТР 94.05-99)

6. Производство отделочных работ (ТР 94.06-99)

7. Устройство кровель (ТР 94.07-99)

8. Устройство гидроизоляции подземной части зданий (ТР 94.08-99)

9. Теплоизоляция стыковых соединений элементов наружных стеновых панелей (ТР 94.09-99)

10. Герметизация стыков наружных ограждающих конструкций (ТР 94.10-99)

11. Производство малярных и обойных работ (ТР 94.11-99)

12. Благоустройство территорий у строящихся зданий (ТР 94.12-99)

Технический регламент разработан ГУП «НИИМосстрой» (тома ТР 94.02-99, ТР 94.05-99 ... ТР 94.12-99)

- Белоусов Е. Д., д.т.н., профессор, директор; тел. (095) 147-40-02

- Белавин Ф. С., к.т.н., зам. директора по научной работе; тел (095) 147-40-03

- совместно с ПКТИ Промстроя: (тома ТР 94.01-99), ТР 94.03.1-99, ТР 94.03.2-99 и ТР 94.04-99) Едличка С.Ю., к.т.н., генеральный директор; тел. (095) 214-33-28 Шахпаронов В.В., к.т.н., зам. Генерального директора по научной части; тел. (095) 214-48-00 Ярымов Ю.Л. гл. инженер проекта тел. (095) 214-36-49

- с участием ГУ «Мосстройлицензия» Емельянов Ю.П., руководитель ГУ.

Технический регламент согласован с АО ХК «Главмосстрой», ОАО «Мосинжстрой», ГУ «Мосстройлицензия», ГУП «Мосстройсертификация» и утвержден Управлением экономической, научно-технической и промышленной политики в строительной отрасли.

Том 10 «Герметизация стыков наружных ограждающих конструкций» (ТР 94.10-99) разработан лабораторией герметизации ГУП «НИИМосстрой»:

- Файфман Е.Ф., зав. лабораторией; тел. (095) 147-44-84

- Коротаев А.Н., старший научный сотрудник

СОДЕРЖАНИЕ

1. ОБЩАЯ ЧАСТЬ

1. Настоящий регламент распространяется на работы по герметизации стыков наружных ограждающих конструкций.

2. Регламент содержит контролируемые параметры, объем контроля, методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при производстве герметизационных работ обеспечивает требуемое их качество.

3. Регламент составлен на основании требований СНиП 3.03.01-87 «Несущие и ограждающие конструкции», ВСН 19-95 «Инструкция по технологии заделки стыковых соединений наружных стен жилых домов и зданий соцкультбыта», ВСН 54-96 «Инструкция по технологии герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте», ВСН 67-97 «Инструкция по применению герметизирующих самоклеящихся лент при монтаже и ремонте полносборных зданий».

II КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И СРЕДСТВА КОНТРОЛЯ

III. РЕГЛАМЕНТ ОПЕРАЦИОННОГО КОНТРОЛЯ КАЧЕСТВА ГЕРМЕТИЗАЦИИ СТЫКОВ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

IV. ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА ПРОВЕДЕНИЯ РАБОТ

1. Работы по герметизации стыков ограждающих конструкций должны выполняться в соответствии с рабочими чертежами проекта, требованиями СНиП 3.01.01.85* «Организация строительного производства», СНиП 3.03.01-87 «Несущие и ограждающие конструкции», ВСН 19-95 «Инструкция по технологии заделки стыковых соединений панелей наружных стен жилых домов и зданий соцкультбыта», ВСН 54-96 «Инструкция по технологии герметизации стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте»; ВСН 67-97 «Инструкция по применению герметизирующих самоклеящихся лент при монтаже и ремонте полносборных зданий».

Герметизацию стыков должны выполнять рабочие, прошедшие специальное обучение и получившие удостоверения на право производства герметизационных работ.

2. При герметизации стыков и грунтовке кромок панелей должны использоваться только материалы, предусмотренные проектом. Замена предусмотренных проектом герметизирующих и уплотняющих материалов допускаются лишь по согласованию с организацией-автором проекта.

3. Для герметизации стыков и грунтовки кромок панелей должны применяться только материалы, прошедшие контроль и удовлетворяющие требованиям действующей документации. Материалы, не прошедшие испытаний, а также не имеющие сопроводительной документации (тех. паспорта), не допускаются к использованию.

4. Хранение материалов должно осуществляться в сухих, хорошо вентилируемых закрытых помещениях с соблюдением требований ТУ на эти материалы и в соответствии с правилами пожарной безопасности. По истечении срока хранения необходимо провести контрольные испытания материала и на основе полученных результатов испытаний решить вопрос о возможности его дальнейшего использования. Каждая партия материала должна иметь паспорт завода-изготовителя, который сохраняется и впоследствии прикладывается к акту приемки работ.

5. Однокомпонентные герметизирующие мастики, уплотняющие прокладки «Вилатерм», утепляющие вкладыши, воздухозащитные ленты и монтажные пены поступают на строительную площадку готовыми к употреблению и могут использоваться сразу.

6. Двухкомпонентные вулканизующиеся герметики поставляются заводом-изготовителем комплектно в виде двух различных паст в раздельной упаковке. Соотношение основной и отверждающейся паст при смешивании указывается в паспорте, сопровождающем каждую партию мастики.

7. Приготовление герметика должно проводиться на месте работ (в будке герметчика) такими порциями, которые можно израсходовать полностью в течение половины рабочей смены (4-х часов). Смешивание компонентов герметика следует проводить с помощью электродрели, снабженной специальной насадкой в течение 8¸10 мин до получения однородной массы. При перемешивании герметика насадку следует перемешать от центра емкости к краям и обратно.

8. Запрещается:

- нарушать дозировку, приведенную в паспорте;

- перемешивать герметик вручную;

- разбавлять его растворителями.

9. Работы по герметизации стыков следует выполнять в последовательности, предусмотренной картами трудового процесса, соблюдая требования СНиП 3.03.01-87 «Несущие и ограждающие конструкции» и Инструкций ВСН 19-95, ВСН 54-96 и ВСН 67-97.

10. Поверхности панелей, образующие стыки, перед герметизацией должны быть загрунтованы. Грунтовка производится в заводских условиях на посту отделки перед выпуском панелей на склад готовой продукции. Слой грунтовки должен образовывать сплошную непрерывную пленку. Нарушенный грунтовочный слой должен быть восстановлен в построечных условиях.

11. Перед герметизацией необходимо очистить грани от пыли и грязи, а в зимнее время - от инея, снега и наледи. Очистку следует выполнять шпателями, волосяными щетками и чистыми обтирочными концами. При этом необходимо внимательно следить, чтобы слой грунтовки не получил механических повреждений. После дождя поверхности стыка следует вытереть сухими чистыми обтирочными концами и просушить путем продувки сжатым воздухом.

12. Поверхности кромок стыков в момент герметизации должны быть в чистом и сухом состоянии.

Запрещается:

- наносить герметизирующие мастики на грязные, влажные, заиндевевшие или обледеневшие поверхности стыков;

- вести герметизацию во время дождя и снегопада и при температуре наружного воздуха ниже -20°С.

13. Температура вулканизующихся герметиков при их переработке (нанесение в стык) независимо от температуры наружного воздуха должна быть +15¸25°С. Зимой подогрев мастик производится в будке герметчика.

14. Нанесенный слой герметика должен заполнить без пустот и пузырей все устье стыка до упругой прокладки и не иметь разрывов и наплывов. Его конфигурация и размеры должны соответствовать требованиям проекта.

Прочность при отрыве слоя гермегика от поверхности панели, а также его собственная прочность должны соответствовать требованиям ГОСТ и ТУ на используемые материалы.

15. Герметизация стыков ограждающих конструкций ведется по подслою уплотняющих прокладок «Вилатерм».

16. В «открытых» стыках прокладки «Вилатерм» устанавливаются на клее типа КН-2 (рис. 1). В «закрытых» стыках прокладки устанавливаются «насухо» или на тех же клеях, в зависимости от местоположения прокладки соответственно рабочим чертежам проекта (рис. 3, рис. 4):

- «насухо» - при установке прокладки в горизонтальные и вертикальные «закрытые» стыки со стороны фасада в качестве подосновы под вулканизующиеся герметики;

- на клее - при установке второй прокладки в вертикальный «закрытый» стык с его внутренней стороны и при наклеивании второй прокладки в горизонтальный «закрытый» стык на гребень панели нижележащего этажа.

17. На очищенные грани панелей непосредственно перед установкой пористой прокладки в местах ее приклейки наносится слой клея. В зазор вертикального стыка уплотняющая прокладка устанавливается с помощью деревянной конопатки и сверху также покрывается слоем клея. В горизонтальный стык уплотняющая прокладка наклеивается на гребень панели с перекрытия непосредственно перед установкой панелей монтируемого этажа и сверху покрывается слоем клея.

18. Уплотняющие прокладки следует устанавливать без разрывов на всю длину стыка. При необходимости возможно наращивать их по длине, для этого концы прокладок обрезают «на ус» и склеивают клеем таким образом, чтобы расстояние от мест пересечения горизонтальных и вертикальных стыков до места склеивания было не менее 0,5 м.

19. Не разрешается растягивать уплотняющие прокладки при их установке, а также уплотнять стыки двумя и более скрученными вместе прокладками.

20. Поперечное обжатие уплотняющих прокладок, установленных в стыке должно составлять 20 - 50 % диаметра.

21. Герметизацию колодцев вертикальных стыков наружных ограждающих конструкций производят воздухозащитными лентами типа Герлен-Д (самоклеящаяся с липким слоем) или типа Герволент (наклеивается с помощью клея типа КН-2) (рис. 2, рис. 4).

22. Воздухозащитные ленты наклеиваются на внутренние поверхности стыков, очищенные от загрязнений, а в зимнее время - от снега и инея.

Самоклеящуюся ленту типа Герлен-Д на защищаемый стык наклеивают, предварительно сняв подложку из силиконизированной бумаги, не вытягивая, а плотно прижимая и разглаживая от центра к краям в поперечном направлении.

Ленту Герволент и аналогичные ей наклеивают с помощью клея типа КН-2, для чего предварительно подготовленный клей наносят на бетонные поверхности стыков (2 слоя с промежутком 5¸10 мин) и поверхность ленты. После подсыхания клея до «отлипа» ленту плотно прижимают к бетонным поверхностям и тщательно разглаживают от центра к краям в поперечном направлении, чтобы исключить образование воздушных пузырей.

23. Работы по герметизации стыков (швов примыкания) монтажными пенами типа «Макрофлекс» следует выполнять в последовательности, предусмотренной картами трудового процесса.

24. Поверхности панелей, образующие швы примыкания, перед герметизацией должны быть загрунтованы в заводских условиях. В случаях отсутствия грунта разрешается проводить работы по незагрунтованным поверхностям.

25. Перед герметизацией поверхности, образующие швы примыканий, необходимо очистить от пыли и грязи. В момент нанесения монтажной пены поверхности должны быть чистыми и влажными (не менее 65%). Температура баллона должна быть не ниже 25°С.

26. Нанесенный слой монтажной пены должен без пустот заполнять все устье стыка до упругой прокладки. Его конфигурация и размеры должны соответствовать требованиям проекта (рис. 5).

27. Работы по герметизации стыков наружных ограждающих конструкций должны выполняться под контролем технического персонала строительно-монтажного управления (участка) и периодическим контролем строительной лаборатории.

28. Выполнение работ по герметизации стыков должно фиксироваться в журнале операционного контроля.

На весь комплекс герметизационных работ по их завершению должен составляться акт на скрытые работы в соответствии со СНиП 3.01.01-85 «Организация строительного производства».

29. При производстве работ по герметизации должны строго соблюдаться требования СНиП III-4-80* «Техника безопасности в строительстве» и «Правила пожарной безопасности при производстве строительно-монтажных работ», утвержденных ГУПО МВД СССР от 26.02.86г.

Рис. 1 Заделка горизонтального «открытого» стыка

1 - панели наружных стен;

2 - покрытие грунтовочным составом;

3 - герметизирующий и утепляющий вкладыш;

4 - утепляющий вкладыш.

Рис. 2 Заделка вертикального «открытого» стыка

1 - панель внутренней стены;

2 - цементный раствор;

3 - слив из алюминия в местах пересечения вертикальных и горизонтальных стыков;

4 - панели наружной стены;

5 - утепляющий вкладыш;

6 - воздухозащитная лента на клее;

7 - водоотбойная лента;

8 - покрытие грунтовочным составом.

Рис. 3 Заделка горизонтального закрытого стыка:

1 - поверхности панелей наружных стен, покрытые грунтовочным составом;

2 - уплотняющая прокладка «Вилатерм»;

3 - вулканизующийся герметик.

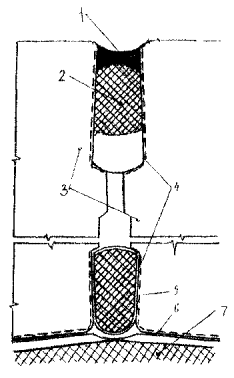

Рис. 4 Заделка вертикального закрытого стыка:

1 - вулканизующийся герметик;

2 - «Вилатсрм», установленный «насухо»;

3 - панели наружной стены;

4 - поверхности, покрытые грунтовочным составом;

5 - «Вилатерм», установленный на клее;

6 - воздухозащитная лента на клее;

7 - утепляющий вкладыш.

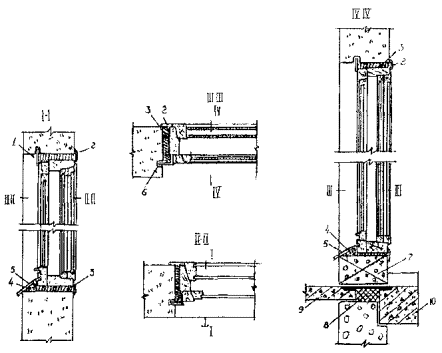

Рис. 5 Пример теплоизоляции оконных и балконных блоков с использованием пенополиуретановых пен:

1 - деревянный штапик; 2 - наличник; 3 - монтажная пена, 4 - деревянный клин; 5 - фартук из кровельного железа; 6 - профрезерованная щель; 7 - ячеистобетонные блоки мелкой резки; 8 - утеплитель; 9 - балконная плита; 10 - плита перекрытия.
