1. ОБЩАЯ ЧАСТЬ

1.1. Технический регламент устанавливает порядок операционного контроля и контролируемые параметры качества кирпичной кладки при возведении жилых и общественных зданий с целью обеспечения нормативных требований к надежности и качеству строительной продукции. Регламент распространяется на устройство кладки из кирпича керамического (ГОСТ 530-95), керамического лицевого (ГОСТ 7484-78) и силикатного кирпича (ГОСТ 379-95), сертифицированных с установленными требованиями.

Регламент разработан ОАО ПКТИпромстрой (головная организация ГУП "НИИМосстрой") в соответствии с Распоряжением Правительства г. Москвы от 12.11.97 г. № 1088-РП "О повышении качества и экологической надежности материалов и конструкций в городском строительстве".

1.2. Регламент предусматривает нормативное, организационное и техническое обеспечение контроля качества кирпичной кладки стен с расшивкой и без расшивки швов, облегченной кладки, кладки столбов, перемычек, арок и сводов, кладки стен с армированием и кладки, возводимой в зимних условиях.

Разработан:

ПКТИпромстрой и ГУП "НИИМосстрой"

Утвержден:

Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли

А. И. Воронин

Дата введения в действие:

"30" июня 2000 г.

1.3. Регламент разработан в соответствии с требованиями СНиП 3.03.01-87 "Несущие и ограждающие конструкции", СНиП 3.01.01-85* "Организация строительного производства", ГОСТов, касающихся обеспечения качества кирпичной кладки и организации производственного контроля качества строительных работ.

По каждому элементу кирпичной кладки, включенному в регламент, приводятся:

- контролируемые параметры и средства контроля, величины предельных отклонений, методы и объем контроля, средства измерения;

- регламент операционного контроля, осуществляемого в процессе производственного контроля с перечнем контролируемых операций при входном, операционном и приемочном контроле;

- обязательные организационно-технологические правила, которые необходимо соблюдать при подготовке и проведении строительных работ.

1.4. Регламент предназначен для производственного персонала строек, осуществляющего самоконтроль качества строительных работ, специалистов строительных организаций или специальных служб, привлекаемых со стороны, органов Госархстройнадзора, технического надзора заказчика и других городских структур, осуществляющих функции контроля (надзора) за качеством строительного производства.

1.5. Настоящий Регламент должны использовать строительные и проектные организации, технический надзор заказчика, а также органы лицензирования, сертификации и надзора в части обеспечения качества и надежности строительной продукции.

2. КЛАДКА СТЕН С РАСШИВКОЙ ШВОВ

2.1 Контролируемые параметры и средства контроля.

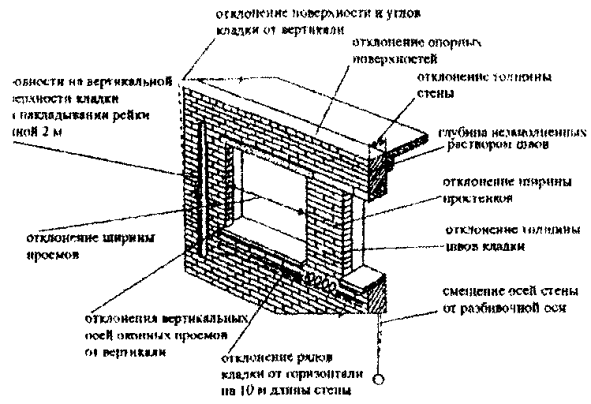

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
1.	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	Полнота заполнения швов, уплотнение раствора в швах и придание четкости рисунка	Швы должны быть заполнены раствором полностью и расшиты в соответствии с заданной формой: прямоугольной; закругленной с выпуклостью наружу; закругленной с вогнутостью внутрь; треугольной одно- или двух срезной	Технический осмотр, измерительный, журнал работ	Штангенглубинометр ГОСТ 162-90
4.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальных	-2; +3
	вертикальных	-2; +2
5.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ, ЗПКЗ-10АУТ/1
6.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
8.	Отклонение ширины проемов	+15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
9.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной, типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
10.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
11.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема.	Теодолит 2Т5К; 2Т30 ГОСТ10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
12.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
13.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
14.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен	Не более высоты этажа	Измерительный	Нивелиры типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа Р3-2, 3ПК3-5АУТ/1, 3ПК3-10АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-2АУТ/1
