МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ОТЛИВКИ ИЗ МЕТАЛЛОВ И СПЛАВОВ ОТЛИВКИ ИЗ КОВКОГО ЧУГУНА Общие технические условия ГОСТ 1215-79 Москва ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ 2002 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.81 Настоящий стандарт распространяется на отливки из ковкого чугуна, изготовленные из белого чугуна и подвергнутые термической обработке с целью получения необходимых механических свойств и микроструктуры, состоящие из феррита и перлита в различных соотношениях и углерода отжига. 1. МАРКИ1.1. В зависимости от состава микроструктуры металлической основы ковкий чугун делят на ферритный (Ф) и перлитный (П) классы. 1.2. Отливки изготовляют из ковкого чугуна следующих марок: КЧ 30-6; КЧ 33-8; КЧ 35-10; КЧ 37-12 ферритного класса, характеризующегося ферритной или ферритно-перлитной микроструктурной металлической основы; КЧ 45-7; КЧ 50-5; КЧ 55-4; КЧ 60-3; КЧ 65-3; КЧ 70-2; КЧ 80-1,5 перлитного класса, характеризующегося в основном перлитной микроструктурой металлической основы. Химический состав для отливок из ковкого чугуна ферритного и перлитного классов приведен в приложении. 2. СОРТАМЕНТ2.1. Форма и размеры отливок должны соответствовать чертежам, утвержденным в установленном порядке. Предельные отклонения по размерам и массе, припуски на механическую обработку должны соответствовать требованиям ГОСТ 26645, формовочные уклоны - требованиям ГОСТ 3212. Примеры условных обозначений Отливка из ковкого чугуна марки КЧ 30-6 ферритного класса: Отливка КЧ 30-6-Ф ГОСТ 1215-79 Отливка из ковкого чугуна марки КЧ 60-3 перлитного класса: Отливка КЧ 60-3-П ГОСТ 1215-79 (Измененная редакция, Изм. № 2). 3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ3.1. Отливки из ковкого чугуна должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 26358, нормативно-технической документации (НТД) на конкретные отливки по чертежам, утвержденным в установленном порядке. (Измененная редакция, Изм. № 2). 3.2. Механические свойства чугуна ферритного и перлитного классов должны соответствовать требованиям, указанным в табл. 1. Таблица 1

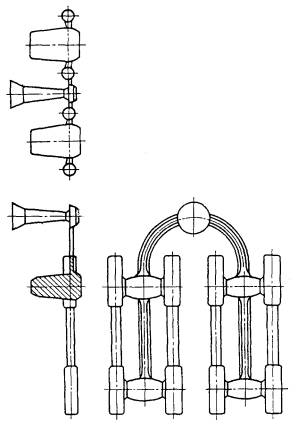

* По согласованию изготовителя с потребителем допускается понижение на 1 %. 3.3. На поверхности отливок из ковкого чугуна допускаются перлитная кайма и обезуглероженный слой суммарной толщиной до 1,2 мм. 3.4. (Исключен, Изм. № 2). 3.5. Размеры и вид допускаемых к исправлению дефектов и дефектов, допускаемых на отливках без исправления, а также условия допускаемых отклонений должны быть установлены в НТД на конкретные отливки. Вид, количество, размеры и расположение дефектов на необрабатываемых и механически обрабатываемых поверхностях отливок должны быть установлены в НТД на отливку. (Измененная редакция, Изм. № 2). 3.6. (Исключен, Изм. № 2). 4. ПРИЕМКАПравила приемки должны соответствовать требованиям ГОСТ 26358, разд. 2. (Измененная редакция, Изм. № 2). 5. МЕТОДЫ ИСПЫТАНИЙ5.1. Для проверки механических свойств чугуна отливают контрольные образцы. Для партии отливок из одной плавки отливают 8 образцов в середине разливки. При установившемся технологическом процессе плавки отливают по 4 образца два раза в сутки. 5.2. Контрольные образцы отливают горизонтально в одинаковые с отливками формы. Для отливок, отлитых в сырых формах, допускается заливка образцов в сухие формы. Рекомендуемые схемы заливки образцов представлены на черт. 1 и 2. 5.3 Из отлитых образцов составляют четыре комплекта: два для первичных испытаний и два на случай испытания после повторной термической обработки. 5.4. Каждый образец должен иметь маркировку с указанием номера плавки или даты и порядкового номера отливки образцов. Все одновременно отлитые образцы должны иметь один и тот же порядковый номер. Результаты испытаний образцов, имеющих пороки, получаемые во время отливки (раковины, посторонние включения, трещины и др.), механической обработки или испытания, не учитываются. Дефектные образцы должны быть заменены новыми или из той же партии. (Измененная редакция, Изм. № 2). 5.5. Устанавливается основной размер контрольного образца, диаметр расчетной части которого равен 16 мм, а длина расчетной части - 50 мм. Черт. 1 Черт. 2 По согласованию изготовителя с потребителем могут быть выбраны другие размеры образцов, указанные в табл. 2, в зависимости от преобладающей толщины тела отливок партии. Таблица 2 мм

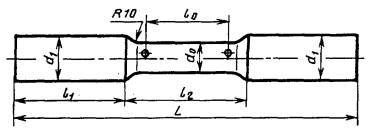

5.6. Форма и размеры контрольных образцов приведены на черт. 3 и в табл. 3. Черт. 3 Таблица 3 мм
Примечания: 1. Форма и размеры головок образцов могут быть изменены в соответствии с формой и размерами зажимного устройства разрывной машины. 2. Отклонения диаметра контрольного образца в любом сечении расчетной части не должны превышать ±0,5 мм. Расчетный диаметр образца измеряется при испытании с точностью до 0,1 мм. Смещение по линии разъема допускается до 0,2 мм на сторону. 5.7. Допускается образцы вырезать непосредственно из отливок. Нормы механических свойств в этом случае должны быть установлены в НТД на конкретную отливку. 5.8. Испытаниям на разрыв подвергают один из четырех комплектов контрольных образцов. Испытания проводят с точностью до 9,8 МПа (1 кгс/мм2). 5.9. Механические испытания проводят в соответствии с ГОСТ 27208, ГОСТ 1497. (Измененная редакция, Изм. № 1). 5.10. Определение твердости по ГОСТ 9012. 5.11. Определение микроструктуры по ГОСТ 3443. 5.12. Определение химического состава - по ГОСТ 12344-12356, ГОСТ 12362 - ГОСТ 12365, ГОСТ 22536.0 - ГОСТ 22536.12, ГОСТ 27809. (Измененная редакция, Изм. № 1, 2). 5.13. Определение шероховатости поверхности отливок по ГОСТ 2789. 6. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕМаркировка, упаковка, транспортирование и хранение должны соответствовать требованиям ГОСТ 26358, разд. 4. (Измененная редакция, Изм. № 1). ПРИЛОЖЕНИЕСправочное
ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильной промышленности СССР 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.09.79 № 3570 3. Срок проверки - 1992 г. 4. ВЗАМЕН ГОСТ 1215-59 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93) 7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в сентябре 1988 г., июле 1990 г. (ИУС 12-88, 11-90) СОДЕРЖАНИЕ
|
|
